导热油旋转接头的结构特点

旋转接头的原理和构造
一、旋转接头的工作原理旋转接头是一种用于传递旋转运动的机械传动装置。

它通过转动outer 和inner两个独立的同心圆环体来实现两个不在同一轴线上旋转轴的连接。

outer环与一个旋转轴相连,inner环与另一个旋转轴相连,两个环之间利用滚子、滚针等实现传动,从而使两个不共轴的旋转轴能够传递旋转运动。

二、旋转接头的主要构造1. 外环:与输入轴或输出轴相连,具有内环与之啮合的内齿。

2. 内环:与另一输入轴或输出轴相连,外周带有与外环啮合的外齿。

3. 滚子或滚针:设置在外环与内环之间,用来传递两环间的运动和载荷。

4. 盖板:设置在两侧将内外环覆盖,防止滚子脱落。

5. 密封件:设置在转动接触面的两端,防止润滑脂漏失。

6. 轴承:支撑接头的转动部件,保证其顺畅旋转。

7. 外壳:包覆住整个内外环和运动件,对接头提供保护。

三、旋转接头的种类根据用途不同,有电工滚环式、十字轮式、老虎接头、万向接头等不同结构形式的旋转接头。

四、旋转接头的工作特点1. 允许输入输出轴呈一定角度交叉。

2. 可以传递较大的扭矩。

3. 运动灵活,允许一定的轴向、径向位移。

4. 使用寿命长,安装和拆卸方便。

5. 结构紧凑,使用可靠。

综上所述,旋转接头通过外、内环齿轮啮合的方式传递两根交叉轴的扭矩,实现非共轴旋转运动的转接,是各种机械设备中不可或缺的部件。

选择合理的结构形式非常重要。

旋转接头的原理和作用旋转接头是一种用于管道系统中的连接器件，用于连接两段管道而能够实现旋转和转动的功能。

它可以应用于各种领域，如石油、化工、造纸、食品、制药等。

旋转接头的原理是利用浮动轴承和密封装置，在两个管道之间提供一个旋转连接，使两端的管道可以在一定角度范围内自由转动。

其主要组成部分包括固定法兰、转动法兰、导向轴承和密封装置。

固定法兰和转动法兰通过螺栓等连接方式固定在两段管道上，导向轴承安装在转动法兰和固定法兰之间，起到支撑和引导作用。

密封装置包括O型密封圈、密封垫片等，用于确保接头的密封性能。

1.缓解管道应力：在管道系统中，由于温度变化、管道膨胀、沉降等原因，会导致管道产生应力集中，如果没有旋转接头，这些应力可能会引起管道变形、开裂甚至破裂。

旋转接头可以通过其旋转功能，使管道能够在一定范围内自由转动，从而缓解管道应力，保护管道的完整性。

2.补偿管道位移：在管道系统中，受到温度变化、压力变化等因素的影响，管道可能会发生一定的位移。

旋转接头可以通过其旋转功能，使管道能够在一定范围内自由旋转和转动，从而补偿和调整管道的位移，保持管道系统的正常运行。

3.提供灵活性和可靠性：旋转接头能够提供一定的灵活性和可靠性，使得管道系统在运行过程中能够更好地适应各种复杂的工况和环境变化。

它可以降低管道系统的维护成本，延长管道的使用寿命。

4.减少振动和噪音：在管道系统中，由于流体的冲击和振动，可能会产生一定的振动和噪音。

旋转接头可以通过其转动和缓冲功能，减少管道振动和噪音的传递，提高工作环境的安全性和舒适性。

值得注意的是，旋转接头的设计和选型要考虑到管道的工作条件、介质特性、压力、温度等因素，以确保接头的安全可靠运行。

此外，对于一些特殊环境，还需要进行防腐、耐高温等特殊处理，以满足相应的工作要求。

综上所述，旋转接头作为一种重要的管道连接器件，通过其旋转和缓冲功能，能够有效缓解管道应力、补偿位移、提供灵活性和可靠性，减少振动和噪音，保护管道的安全运行。

旋转接头的原理和作用旋转接头是一种机械装配中常用的部件，用于连接两个可以相对旋转的部件。

其原理是通过设计特殊的结构，使得两个部件能够相对旋转而不影响整个机械装配的运动。

旋转接头主要由外圈、内圈、滚珠、保持架和密封圈等部件组成。

其中外圈和内圈通过轴承结构相互连接，滚珠则在内圈和外圈之间放置，起到减小摩擦力和传递转动力矩的作用。

保持架的作用是固定滚珠的位置，防止其偏移或滚动不畅。

而密封圈则用于防止灰尘、液体等外界物质进入旋转接头内部，以确保其正常运转。

1.传递力矩：旋转接头能够承受一定的转动力矩，并将其传递给连接的部件。

通过旋转接头的连接，可以使得两个部件能够相对旋转，同时传递转动力矩，实现整个装配的运动。

2.减小摩擦力：旋转接头采用滚珠结构，因此在两个相对旋转的部件之间会产生摩擦。

而滚珠的使用可以减小这种摩擦力，降低连接部件的磨损程度，提高装配的寿命。

3.调整角度：旋转接头通常具有一定的角度调整功能，可以使得连接部件在一定范围内相对旋转。

这样就可以根据实际需要灵活地调整部件的角度，以适应不同的工作环境和装配要求。

4.传递信号和能量：有些旋转接头还可以用于传递信号和能量。

例如，在电力传输设备中，旋转接头可以用于将电流和信号从静止部分传递到旋转部分，实现不间断的电力供应和数据传输。

除了上述的主要作用之外，旋转接头还具有一些其他的附加功能。

例如，一些旋转接头具有防水、防尘和防爆等特性，可以在特殊环境中使用。

另外，一些旋转接头还能够实现自动润滑、降噪和疏水等功能，进一步提高装配的性能和可靠性。

总之，旋转接头作为一种常用的机械连接部件，具有传递力矩、减小摩擦力、调整角度和传递信号和能量等多种作用。

其结构设计和使用特性能够有效地满足不同装配需求，提高机械装配的性能和可靠性。

旋转接头的结构和⼯作原理（图解⼀）旋转接头的结构和⼯作原理（图解⼀）机械密封结构旋转接头(简称旋转接头)的⼯作原理，是通过轴向⼒将动环压在补偿静环或游动环上，或者反过来将补偿静环或浮动环(中间环)压在⾮补偿的动环上，使其保持密封。

动环(空⼼轴)和壳体、端盖、底盖之间的轴向不密封通路靠O形圈和各种断⾯的弹性密封圈等加以密封，其结构见图2-4、2-5和2-6。

在⼀般情况下，每种旋转接头都是由固定、浮动或游动的径向密封元件和旋转的动环(空⼼轴，球⾯弹簧座等)以及轴向密封元件⼀起构成的。

它具有密封⾯加⼯精确、费⽤少和消除空⼼轴磨损的优点。

为了调整和补偿摩擦副本⾝的轴向热膨胀以及摩擦剐端⾯，球⾯的磨损⽽造成的不良状态，旋转接头内⾄少要包含⼀个弹性元件，例如，弹簧、波纹管。

图2-1为球⾯或球⾯和端⾯组合型密封结构，双向内管旋转式旋转接头。

为什么把密封⾯做成球⾯?这是因为球⾯摩擦运动副结构在间隙允许的范围内⾃由度较多，能适应配⽤设备的强烈振动和摇摆。

从图2-1中看出，动环是固定于外管2上的球⾯体4和由它带动⼀起旋转并能轴向移动的球⾯弹簧座17；补偿环是两个静⽌或游动的凹形环3、5是⽆油滑动轴承。

这⼀结构有六个密封点(⾯)，即a、b、c、d、e、f。

a、b点(⾯)相对转动密封，，是靠弹簧18和被密封的流体压⼒在相对运动的球⾯体(动环)4和17(球⾯弹簧座)与补偿环(静环或游动环)3接触⾯(球⾯)上产⽣⼀合适的压紧⼒，使这两个光洁的球⾯紧密贴合⽽达到密封的⽬的。

两球⾯之所以必须光洁，零件的同⼼度，球⾯度要求较⾼，是为了给球⾯创造完全或接近完全贴合和压紧⼒均匀的条件。

c、d点(⾯)，是两个端⾯密封。

当配⽤设备振动和摇摆不⼤，压紧⼒合适时，两个补偿环3⼀般处于静⽌状态，属于静密封情况。

当配⽤设备振动和摇摆强烈，压紧⼒较⼤时，由于补偿环3的外径与壳体6的内径之间因留有较⼤的间隙，它将随球⾯体(动环)4和17不·同步地在相应的端⾯上作相对游动，但相匹配的接触端⾯必须光洁、平直。

旋转接头规格型号不同，其内部结构也就有很大的差异。

规格型号是旋转接头内部结构性能对使用设备的适用能力，而内部结构也是衡量旋转接头质量最重要的标准。

种类繁多的旋转接头内部构造不尽相同，下面用图片剖析一下，旋转接头的内部构造。

1、平衡性密封旋转接头内部结构结构图
（如新天KWPD旋转接头）
此种密封方式具有体积下，重量轻、摩擦小的优点。

可实现在不停机
状态下，顺利更换内部密封件，方便维修。

2、Q型旋转接头内部结构图
Q型旋转接头内部结构采用了波纹补偿器和浮动密封环作动密封的主要形式，其密封可自由得到调节与补偿，使密封更可靠、稳定，其密封装置采用外装式结构，使端面比压呈下降趋势，有效地降低了磨损。

壳体上设有观察孔，通过观察孔随时观察到密封环的磨损及密封情况。

3、D型旋转接头内部结构图
D型旋转接头内部结构采用了波纹补偿器和浮动密封环，设置为倾斜
向下的形式，减少损耗。

同时，在制造时在壳体上有一个小孔，通过小孔可以随时观察密封环是否出现损耗以及封闭性。

4、高速旋转接头内部结构图
5、高压旋转接头内部结构图：
整体采用不锈钢材料精加工制造，采用日本技术，特殊进口密封件，密封性能可靠，广泛应用于液压设备。

（本文有滕州新天机械科技有限公司发布）。

旋转接头介绍
什么叫旋转接头：
旋转接头是将流体介质从静止的管道输入到旋转或往复运动的设备中，再从旋转接头中排出的连接密封装置，简称“旋转接头”。

旋转接头的组成：
单通路旋转接头-就是一个方向进水
单通
双通-由进水孔（弯头配长内管）进入再由出口流出，全过程不泄露
以上介绍全是平面密封（因为用量太大，也是应用最广泛的）
旋转接头的类别
平面密封（机械密封）
球面密封（凹凸紧密配合密封）大多用在造纸，印染，（我也不太专业所以这个就不介绍了）线密封（O型圈密封）大口径旋转接头（海底输油管道-钢铁大型管道水，用量不大）
这3种类别是最常见的也是国际都在用的密封方式
旋转接头的应用：
钢铁用量是最大的，连铸机，火红的钢材在运输线上温度太高，就要给运输棍冷却，旋转接头就用在运输棍两端给炉棍内部冷却。

其他行业也基本都是这样使用
要么用旋转接头给辊到冷却，要么通蒸汽或热油给辊道加热，
这是单通使用图
双通使用图
尺寸对比
DN 8 10 15 20 25 32 40 50
2 1/2 3”4”
DN 65 80 100。

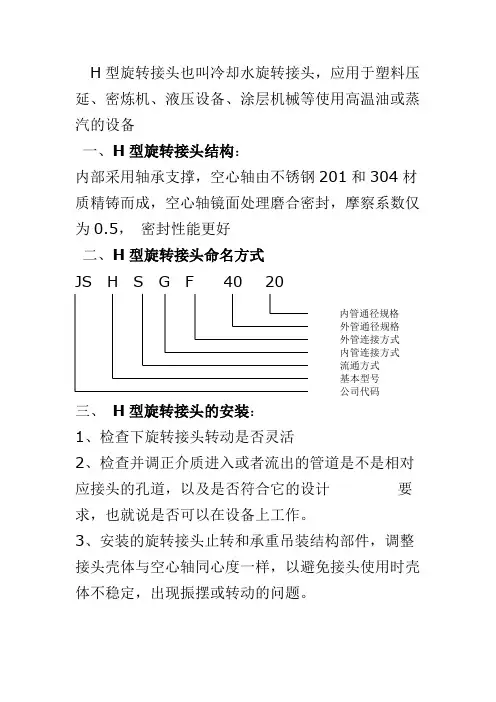

H型旋转接头也叫冷却水旋转接头，应用于塑料压延、密炼机、液压设备、涂层机械等使用高温油或蒸汽的设备一、H型旋转接头结构：内部采用轴承支撑，空心轴由不锈钢201和304材质精铸而成，空心轴镜面处理磨合密封，摩察系数仅为0.5，密封性能更好二、H型旋转接头命名方式JS H S G F 40 20内管通径规格外管通径规格外管连接方式内管连接方式流通方式基本型号公司代码三、H型旋转接头的安装：1、检查下旋转接头转动是否灵活2、检查并调正介质进入或者流出的管道是不是相对应接头的孔道，以及是否符合它的设计要求，也就说是否可以在设备上工作。

3、安装的旋转接头止转和承重吊装结构部件，调整接头壳体与空心轴同心度一样，以避免接头使用时壳体不稳定，出现振摆或转动的问题。

4、金属软管，过渡接头，直接与接头相连，连接时工作台钳夹持旋转接头壳体安装。

5、内管安装：把内管连接到旋转接头内。

6、空心轴安装：把H型旋转接头外管体和设备轴颈相连接，连接时尽可能地使外管体与轴颈同心。

且沿空心轴管360°圆周方向间隙应均匀一致。

四、H型旋转接头附件的安装江晟H型旋转接头与输送流体的管道之间的连接，中间位置都会配一截挠性金属软管配置金属软管的建议长度：lin(25mm)以下取400-500mmlin(25mm)以上取≥500-700mm配置金属软管的目的1、弥补介质输送管道与旋转接头连接之间的同心度、位移、偏斜等偏差。

2、补偿安装，使用过程中，因旋转接头摩擦副的磨损，造成的轴向位移和温度引起的热胀冷缩位移。

3、降低和减弱输送流体压力脉动所引起的振动和配用设备在运转过程中所引起的振动。

五、H型旋转接头泄露分析：1、空心轴与配用旋转体同心度不够，解决方法是检查尺寸精度，调整与旋转体的固定连接。

2、壳体或底盖底孔与空心轴周围间隙不等（密封环倾斜）。

解决方法是调整吊挂、支承或导向杆结构及金属软管松紧度，保证空心轴、壳体与配用旋转体的同心度。

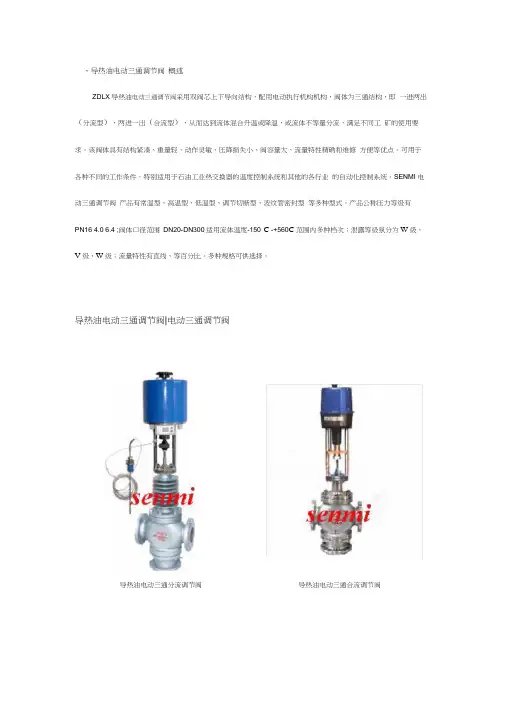

、导热油电动三通调节阀概述ZDLX导热油电动三通调节阀采用双阀芯上下导向结构，配用电动执行机构机构，阀体为三通结构，即一进两出（分流型），两进一出（合流型），从而达到流体混合升温或降温，或流体不等量分流，满足不同工矿的使用要求。

该阀体具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确和维修方便等优点。

可用于各种不同的工作条件，特别适用于石油工业热交换器的温度控制系统和其他的各行业的自动化控制系统。

SENMI电动三通调节阀产品有常温型、高温型、低温型、调节切断型、波纹管密封型等多种型式。

产品公称压力等级有PN16 4.0 6.4 ;阀体口径范围DN20-DN300适用流体温度-150°C -+560C 范围内多种档次；泄露等级氛分为W级、V级、W级；流量特性有直线、等百分比。

多种规格可供选择。

导热油电动三通调节阀|电动三通调节阀导热油电动三通分流调节阀导热油电动三通合流调节阀、导热油电动三通调节阀 主零件材料及结构图三、电动三通流调节阀 阀盖形式注：常温型：常温型工作温度 -20- +200C ，泄露等级为W 级 高温型阀盖增设散热片，可用于介质温度 -60- +450C 的场合。

波纹管密封型对上下移动的阀杆形成完全的密封，堵绝流体外漏。

低温型采用加长阀盖加隔热板结构可于 -196C 深冷场合。

四、动三通流调节阀主要技术参数额定流量系 合流 6.3 8.5 13 21 34 53 85 135 210 340 535 800 12802 阀座阀芯导向套 填料弹簧WCB 304 304WCBWCB30465MnCF8 CF8M CF3M304 316 316L304 316 316LCF8 CF8M CF3MCF8 CF8M CF3M304 316 316LPTFE/柔性石墨304 316 316L工作温度t( C) 普通型：铸钢-40-250 ;铸不锈钢-60-250散热型：铸钢-40-450 ;铸不锈钢-60-450 输入信号0-10mADC 4-20mADC 220VAC开关信号)电源电压220VAC 50Hz五、电动三通调节阀电动执行机构1、电动执行机构主要性能参数381LSB-30 3000 3.5 输出信号：DC仆20mA 输出信号：DC4〜20mA 204 4500 0.50381LXB-30 3000 3.5 防护等级：IP67 防护等级：相当IP55 381LSB-50 5000 1.7 带手轮隔爆标志：Exd n BT4208 8000 1.00381LXB-50 5000 1.7 带手柄312 381LSC-65 12000 6500 0.60 2.8325 381LSC-99 25000 10000 1.0 2.02、主要性能指标基本误差％配3810L±2.5 ;带定位器土 1.0回差％配381L ±2.0 ;配己PSL+1.0死区％ 1.0电开始点±2.5始终点偏差％终占―二八、、±2.5电关始点±2.5终占―二八、、±2.5额定行程偏差％ 2.5符合JB/T7387-94 IV 级小于阀的额定容量X 10 -4泄量量L/H3、、允许压差9 4 5 6 1注：实际配置需根据具体工艺参数确定。

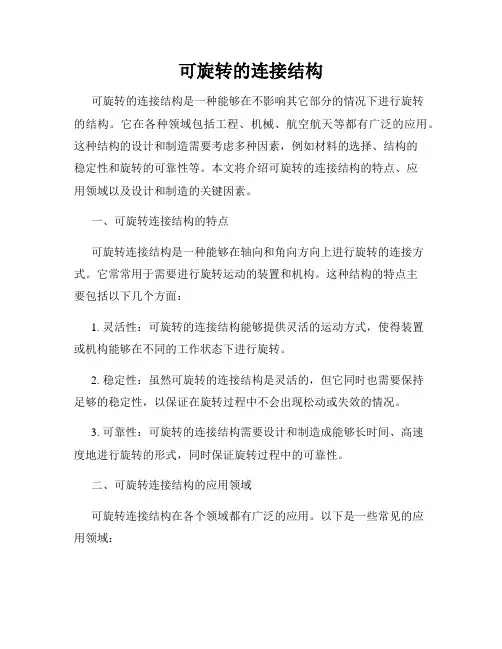

可旋转的连接结构可旋转的连接结构是一种能够在不影响其它部分的情况下进行旋转的结构。

它在各种领域包括工程、机械、航空航天等都有广泛的应用。

这种结构的设计和制造需要考虑多种因素，例如材料的选择、结构的稳定性和旋转的可靠性等。

本文将介绍可旋转的连接结构的特点、应用领域以及设计和制造的关键因素。

一、可旋转连接结构的特点可旋转连接结构是一种能够在轴向和角向方向上进行旋转的连接方式。

它常常用于需要进行旋转运动的装置和机构。

这种结构的特点主要包括以下几个方面：1. 灵活性：可旋转的连接结构能够提供灵活的运动方式，使得装置或机构能够在不同的工作状态下进行旋转。

2. 稳定性：虽然可旋转的连接结构是灵活的，但它同时也需要保持足够的稳定性，以保证在旋转过程中不会出现松动或失效的情况。

3. 可靠性：可旋转的连接结构需要设计和制造成能够长时间、高速度地进行旋转的形式，同时保证旋转过程中的可靠性。

二、可旋转连接结构的应用领域可旋转连接结构在各个领域都有广泛的应用。

以下是一些常见的应用领域：1. 机械工程：在机械工程领域中，可旋转连接结构被用于设计和制造各种旋转装置，例如旋转平台、旋转传动装置等。

2. 航空航天工程：在航空航天领域中，可旋转连接结构被广泛应用于设计和制造飞机和火箭的旋转机构，以及航天器中的旋转部件。

3. 自动化工程：在自动化领域中，可旋转连接结构常常用于设计和制造自动化生产线或机器人的旋转部件，实现灵活的运动方式。

4. 生物医学工程：在生物医学领域中，可旋转连接结构被用于设计和制造医疗设备，例如手术机器人、人工关节等，以实现旋转运动。

三、可旋转连接结构的设计与制造设计和制造可旋转连接结构需要考虑多种因素，以确保其可靠性和稳定性。

以下是一些关键因素：1. 材料选择：选用适合的材料对于可旋转连接结构的设计至关重要。

材料需要具有足够的强度和耐磨性，以承受旋转过程中的应力和摩擦。

2. 结构设计：结构的设计需要考虑旋转部件的形状和尺寸，以及连接方式和轴承的选择。

旋转接头的结构和工作原理
旋转接头是一种常见的机械连接装置，用于实现两个或多个部件之间
的旋转连接。

它通常由内圈、外圈、滚珠和保持器等组成，结构简单而可靠。

在工作时，旋转接头通过润滑剂或油脂的润滑，使内圈和外圈之间的
摩擦减小到最小，从而能够实现高速、平稳的旋转。

旋转接头的结构主要包括内圈和外圈，内圈固定在两个相邻部件的中
心轴上，外圈连接到另一个部件上。

内圈和外圈之间通过滚珠和保持器相
连接。

滚珠通常由硬度高、耐磨、耐腐蚀的材料制成，如钢或陶瓷。

它们
被放置在内圈和外圈之间的凹槽中，形成滚动轨迹，从而减小了接点之间
的摩擦。

保持器则用于固定滚珠的位置，防止其脱离凹槽。

旋转接头的工作原理是通过滚珠的滚动来减小内圈和外圈之间的摩擦。

当两个部件连接在一起时，内圈和外圈之间的相对运动会使滚珠开始滚动。

由于滚珠的滚动摩擦较小，因此可以大大减小接触点之间的摩擦，从而减
少了能量损失和磨损。

旋转接头在工作时需要注入润滑剂或油脂，以保证内圈和外圈之间的
良好润滑。

润滑剂可以在接头的内外圈之间形成一层薄膜，减小接触面积，从而减少了摩擦，并提高了旋转效率。

此外，润滑剂还能够冷却接头，防
止过热和损坏。

旋转接头通常用于需要高速、平稳旋转的设备中，如汽车引擎、风力
发电机等。

由于其结构简单、工作可靠、使用寿命长等特点，旋转接头被
广泛应用于各个领域。

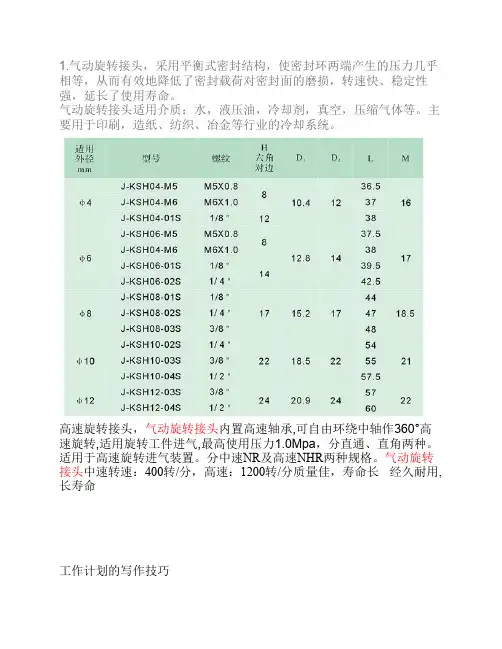

1.气动旋转接头，采用平衡式密封结构，使密封环两端产生的压力几乎相等，从而有效地降低了密封载荷对密封面的磨损，转速快、稳定性强，延长了使用寿命。

气动旋转接头适用介质：水，液压油，冷却剂，真空，压缩气体等。

主要用于印刷，造纸、纺织、冶金等行业的冷却系统。

高速旋转接头，气动旋转接头内置高速轴承,可自由环绕中轴作360°高速旋转,适用旋转工件进气,最高使用压力1.0Mpa，分直通、直角两种。

适用于高速旋转进气装置。

分中速NR及高速NHR两种规格。

气动旋转接头中速转速：400转/分，高速：1200转/分质量佳，寿命长经久耐用,长寿命工作计划的写作技巧作计划是行政活动中使用范围很广的重要公文。

机关、团体、企事业单位的各级机构，对一定时期的工作预先作出安排和打算时，都要制定计划，用到这种公文。

工作计划实际上有许多不同种类，它们不仅有时间长短之分，而且有范围大小之别。

从计划的具体分类来讲，比较长远、宏大的为“规划”，比较切近、具体的为“安排”，比较繁杂、全面的为“方案”，比较简明、概括的为“要点”，比较深入、细致的为“计划”，比较粗略、雏形的为“设想”，无论如何都是计划文种的范畴。

不管其如何分类，计划内容的范围都是“做什么”、“怎么做”和“做到何种程度”三大项。

■ 工作计划特征和写作特点１、规划规划是计划中最宏大的一种：从时间上说，一般都要在三五年以上；从范围上说，大都是全局性工作或涉及面较广的重要工作项目；从内容和写法上说，往往是粗线条的，比较概括，如《××省经济和社会发展十年规划》，《××省工业结构调整规划》等。

规划是为了对全局或长远工作作出统筹部署，以便明确方向，激发干劲，鼓舞斗志；相对其它计划类公文而言，规划带有方向性、战略性、指导性，因而其内容往往要更具有严肃性、科学性和可行性。

这就要求写作者必须首先进行深入的调查和周密的测算，在掌握大量可靠资料的基础上，根据党、国家和具体单位的发展方针确定发展远景和总体目标，然后充分吸收有关意见，以科学的态度，反复经过多种方案的比较、研究和选择，确定各项指标和措施。

旋转接头的原理及结构 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】旋转接头的原理及结构有三个油口和车间管路相连接，分别是A口、B口、和Y口中。

三个油口与旋转接头的外壳是静连接的。

外壳和开卷机或卷取机是保持相对不转动的。

心轴的直径小于外壳的直径，其间隙与一般液压缸的缸筒与活塞之间的间隙相当。

由于安装的原因使旋转接头在旋转过程中会产生摆动，两个轴承用于承受外壳摆动时产生的轴向力，并使心轴与外壳之间保持间隙。

旋转密封的材料为耐磨的复合材料或金属材料，旋转密封安装心轴与外壳之间。

旋转密封能承受高压，通常能达到200bar，材料较硬，密封性能不好。

油封是骨架唇形密封，不能承受过高的压力，通常不能超过3bar，但是其在低压高速情况下有很好的密封性，其作用是封闭来自旋转密封的泄漏油。

泄漏油必须在很低压力的情况下被排回油箱中，以保护油封不被损坏。

在泄漏油管上不能安装过滤器。

旋转接头通过最右端的法兰与涨缩缸把合在一起，旋转接头的油口与液压缸的油口对接。

旋转接头的旋转密封主要有两类，复合材料密封和机械密封。

复合材料密封的密封性能相对要好一些，用在液压缸有中间定位的场合。

使用复合材料密封的旋转接头由于密封本身的尺寸较小，可以使旋转接头制作的更加紧凑小巧。

复合材料密封本身的成本也要比机械密封便宜很多。

复合材料旋转密封由两部份组成，由一个PTFE材质的外环和一个NBR材质的O形圈组合而成。

O形圈起到支承外环的作用，使整个旋转密封更容易安装。

外环与旋转接头的外壳之间滑动。

机械密封在理论上可以实现无接触滑动，可以达到很长的寿命。

机械密封的制作比较复杂，精度要求也比较高，相对较贵。

目前采用机械密封的旋转接头国内还没有生产。

下图是德国GAT公司的产品内部结构示意图。

介质从外壳＞部件1＞部件3＞心轴＞液压缸。

机械旋转密封套在心轴上，心轴与旋转接头之间的密封用的是上面提到复合材料旋转密封，当机械旋转密封卡死时，机械旋转密封与心轴之间可以存在相对转动，复合材料旋转密封启着保险作用，机械旋转密封与外壳之间的配合与密封也是通过复合材料旋转密封实现的。

旋转接头工作原理
旋转接头是一种常见的机械传动装置，它能够实现两个轴的连续连接并允许它们在垂直方向上旋转。

其工作原理如下：
1. 结构：旋转接头通常由内部的固定轴和外部的转动轴组成，其中固定轴通过轴承固定在机械设备上，而转动轴则可自由旋转。

2. 弹性材料：旋转接头内部还会有一层弹性材料，通常采用金属或橡胶等材料，用于增加连接部分的柔性和抗扭转能力。

3. 传递力矩：当固定轴和转动轴发生旋转时，旋转接头的转动轴将会通过内部的弹性材料传递转矩给固定轴，从而实现两轴之间的传动。

4. 减少振动和摩擦：由于旋转接头内部的弹性材料具有一定的减震和减摩特性，因此可以减少传动过程中的振动和摩擦，提高传动效率和整机的稳定性。

5. 增加旋转角度：旋转接头的工作原理还允许连接的两个轴在垂直方向上旋转，这使得复杂机械设备能够实现更大范围的运动和调整。

总的来说，旋转接头能够实现传动轴和旋转轴的连续连接，并通过内部的弹性材料传递力矩和减少振动摩擦，从而实现两轴之间的可靠传动和旋转。

旋转接头工作原理旋转接头是工业领域中常用的一种连接装置，其主要功能是在两个相对旋转的部件之间传递液体或气体，同时允许它们进行旋转运动。

旋转接头的工作原理如下：1. 结构组成：旋转接头由外壳、转子、密封件、轴承等组成。

外壳是旋转接头的外部固定结构，可以通过螺纹、焊接等方式连接到机器或设备上；转子是内部旋转的部分，通常为圆柱形，有通道用于导流介质；密封件用于保持两个部件之间的密封效果；轴承则是支撑转子的部分，保证其平稳运转。

2. 工作原理：旋转接头工作时，两个相对旋转的部件分别与旋转接头的两端连接。

当介质（液体、气体）从一个部件的通道进入旋转接头时，转子在旋转运动下会将介质传递到另一个部件的通道中，实现介质传输。

在传递过程中，密封件的作用是保持两个部件之间的密封效果，防止介质泄漏。

轴承则支持和导向转子的运动，保证旋转平稳。

3. 密封原理：旋转接头的密封原理主要有两种：机械密封和液体密封。

机械密封是通过密封面的堆积和轴向力使密封面紧密接触，防止介质泄漏。

常见的机械密封形式包括橡胶密封圈、螺纹连接、挤压密封等。

机械密封的密封性能较好，可以适用于高温、高压和侵蚀性介质的工况。

液体密封则是通过在密封界面附近形成液体封闭空间，利用液体的粘附力和表面张力形成密封。

常见的液体密封形式包括水封、气体密封和油封等。

液体密封的密封效果较差，适用于低温、低压和无腐蚀性介质的工况。

4. 适用范围：旋转接头广泛应用于各个工业领域，特别是在需要传输液体或气体的设备和机械中。

例如，在石油钻机、印刷机、造纸机、风力涡轮发电机等设备中，旋转接头被用于传输液压油、燃油、水等介质，使机器能够实现旋转运动而不受介质限制。

5. 维护和保养：为保证旋转接头的正常工作和延长使用寿命，需要定期进行维护和保养。

主要包括润滑轴承、更换密封件、检查连接件的紧固程度等。

同时，对于密封性能要求较高的旋转接头，还需要定期清洗和检测密封面的磨损情况，及时更换损坏的密封件。

导热油滚筒内部结构
导热油滚筒是一种用于进行热传导的设备，常用于工业过程中的加热、干燥等操作。

其内部结构主要包括以下组成部分：
外壳：导热油滚筒的外部通常由金属材料制成，如碳钢、不锈钢等，以提供结构强度和耐高温的性能。

滚筒：滚筒是导热油滚筒的主体部分，通常为一个圆筒形结构，内部是空心的。

滚筒的材料通常也是金属，以便更好地传导热量。

导热油：滚筒内部充满导热油，这是一种在高温下具有良好导热性能的液体。

导热油负责将热量从加热源传递到滚筒表面，然后再传递给需要加热的物料。

电热元件或火炉：导热油滚筒的外部通常配备有电热元件或火炉，用于提供热能。

电热元件通过通电产生热量，而火炉则通过燃烧燃料产生高温。

内层绝热材料：为了减少热量的散失，滚筒内部可能会包裹一层绝热材料，如陶瓷纤维、玻璃棉等，以增加设备的热效率。

旋转接头国标【实用版】目录一、旋转接头的概述二、旋转接头的分类三、旋转接头的国家标准四、旋转接头的应用领域五、旋转接头行业的发展趋势正文一、旋转接头的概述旋转接头，顾名思义，是一种可旋转的连接部件，主要用于连接两根管道或设备，并允许它们在一定角度范围内旋转。

旋转接头具有补偿管道应力、减少安装和维修工作量、提高工程质量等优点，广泛应用于石油、化工、钢铁、船舶等行业。

二、旋转接头的分类根据结构和用途的不同，旋转接头可分为以下几类：1.通用型旋转接头：主要用于连接通用管道，安装简便，可承受较高的压力和温度。

2.高压旋转接头：适用于高压管道系统，具有承受高压、密封性能好等特点。

3.高温旋转接头：适用于高温环境下的管道系统，具有耐高温、抗氧化等特点。

4.化工旋转接头：用于化学工业管道系统，具有耐腐蚀、抗老化等特点。

5.船舶旋转接头：适用于船舶管道系统，具有抗海水腐蚀、抗震等特点。

三、旋转接头的国家标准我国对旋转接头的生产和应用有严格的标准，主要包括以下几个方面：1.尺寸和形状：旋转接头的尺寸和形状应符合国家标准或设计要求，以确保连接的可靠性和稳定性。

2.材质：旋转接头的材质应根据使用环境和工作条件选择，并应符合相关标准和规定。

3.密封性能：旋转接头的密封性能是衡量其质量的重要指标，应符合国家标准或设计要求。

4.强度和刚度：旋转接头应具有足够的强度和刚度，以承受管道在工作过程中的各种应力和变形。

四、旋转接头的应用领域旋转接头广泛应用于以下领域：1.石油、化工行业：用于输送高温、高压、易燃易爆介质的管道系统。

2.钢铁行业：用于连接高炉、转炉、加热炉等设备的管道系统。

3.船舶行业：用于连接船舶动力系统、辅助系统等管道系统。

4.水处理行业：用于输送水、污水、污泥等介质的管道系统。

5.纸浆造纸行业：用于输送纸浆、碱液等介质的管道系统。

五、旋转接头行业的发展趋势随着我国经济的持续发展，旋转接头行业也呈现出良好的发展态势。

旋转接头的工作原理
作者庆邦朱珣
不同旋转接头工作原理是不一样的。

虽然说旋转接头的密封结构大同小异。

大多都是采用弹簧推动助力式密封。

可是因为流通的介质不一样，所以工作原理也是不一样的。

高温旋转接头通热油的情况下，如果是单边安装旋转接头，就会采用双向旋转接头。

可以同时通过一个旋转接头进出。

为了辊筒温度均匀，安装单边双向旋转接头一般都会采用内管进油，壳体旁边的孔做为出油口。

内管长度超过辊筒的二分之一。

在内管尾部一段钻上一些小孔。

为了保证辊筒内油的满的。

会把内管加大，出油口变小。

如果是辊筒两头一头装一个，那就更简单了。

只要安装同样大小的旋转接头就可以了。

不管哪一头进出都是一样的。

蒸汽用旋转接头也叫高温旋转接头。

不同的是，蒸汽用旋转接头都是旁边孔做为进汽口。

内管做为虹吸管起到排水作用。

排水的好坏直接关系到辊筒的温度高低。

所以虹吸管一般采用一截硬管和一节软管。

硬管伸到辊筒内部，软管下垂贴近辊筒内壁。

这样在蒸汽的压力作用下，冷凝水排出。

通水旋转接头的工作原理和高温导热油旋转接头是一样的。

单边安装双向旋转接头，采用内管进水，进水的速度高于出水的速度。

保持辊筒内水永远是满的。

如果是一头安装一个，也最好是进水快出水慢。

不过因为进水一般都是用水泵加压过的，所以用一样辊筒两头用一样的旋转接头也会是进水快出水慢。

解读旋转接头旋转接头是一种将流体介质从静态系统输入到动态旋转系统的过渡连接密封装置。

一般可分为：高压旋转接头，高温旋转接头，高速旋转接头，水冷旋转接头，液压旋转接头，气动旋转接头等。

高压式旋转接头的结构特点：高压式旋转接头主要包含壳体、密封圈、轴卡环、轴承、孔用挡圈、空心轴，其特征在于：密封圈设置在壳体内沟槽中，轴卡环设置在空心轴沟槽中，轴承设置在壳体内孔与空心轴外径之间，由孔用挡圈限位将所有部件连接成整体。

本高压式旋转接头的有益效果是：结构简单、支撑稳定、承受压力大、耐压25MPa，转速为0-10转/分钟，适用于水、液压油介质高温旋转接头特点：适用于高温导热油，球面密封设计，双无油轴承支撑，进口浸锑环独特抗杂质及二次密封设计介质：热油。

温度：≤450℃。

转速速：≤200rpm。

压力：≤1.8Mpa液压旋转接头：内有独立管路，旋转接头内部有两个精密轴承，运转平稳持久可靠、坚固灵活，磨擦系数小，故可以高速运转。

一般来说，液压旋转接头通常是用于向旋转设备之上的液压执行机构等输送液压介质的设备。

液压旋转接头的应用逐渐广泛。

如果液压执行机构相对于介质源是固定的，可使用钢管向执行机构输送介质。

如果执行机构相对于介质源有小量运动（移动、转动、摆动）则可使用高压软管连接。

如果在高速旋转的轴上有一个液压缸，向其输送介质则需要用到旋转接头。

水冷旋转接头：通冷却水旋转接头是一种内部采用轴承支撑的旋转接头。

通冷却水旋转接头内部采用石墨环密封，结构简单，维修方便，密封可靠。

结构空心轴通过螺纹或法兰直接与辊筒相连，为主要的旋转部件；密封结构综合了Q型（内装式密封）和D型旋转接头（滚动轴承支承）结构的特点。

并采用了平衡式密封设计，使工作压力对密封环两端产生压力几乎相等，从而有效地降低了密封载荷对密封端面的磨损，延长了使用寿命；滚动轴承对空心轴的支承使旋转扭矩大为降低，运转灵活，加上体积小、重量轻。

因此可适用于较高转速条件下。

旋转接头工作原理旋转接头是一种常见的机械传动装置，它可以实现两个轴线在一定角度范围内的旋转传动。

在工业生产中，旋转接头被广泛应用于各种机械设备中，如起重机、挖掘机、风力发电机等。

本文将介绍旋转接头的工作原理及其应用。

1. 结构组成。

旋转接头通常由内外圆筒、轴承、密封件、齿轮等部件组成。

内外圆筒通过轴承连接，内部装有齿轮传动装置，外部则安装有密封件，用于防止润滑油泄漏。

当旋转接头工作时，齿轮传动装置驱动内外圆筒相对旋转，实现轴线的转动。

2. 工作原理。

旋转接头的工作原理主要依靠齿轮传动和轴承支撑。

当外部设备需要实现轴线的旋转传动时，通过齿轮传动装置将动力传递到内圆筒上，内圆筒受到动力驱动后开始旋转。

同时，内外圆筒之间的轴承起到支撑作用，保证了旋转的稳定性和平稳性。

通过这种方式，旋转接头可以实现轴线在一定角度范围内的旋转传动。

3. 应用领域。

旋转接头广泛应用于各种机械设备中。

例如在起重机中，旋转接头可以实现起重臂的旋转，从而实现货物的吊装和放置。

在挖掘机中，旋转接头可以实现铲斗的旋转，提高了挖掘效率。

在风力发电机中，旋转接头可以实现风叶的旋转，将风能转化为机械能。

除此之外，旋转接头还应用于建筑机械、港口机械、冶金机械等领域，为各种机械设备提供了灵活的旋转传动解决方案。

4. 注意事项。

在使用旋转接头时，需要注意定期进行润滑维护，保证轴承的正常运转。

另外，在使用过程中要避免超负荷工作，以免损坏轴承和齿轮传动装置。

同时，在安装和使用过程中要注意密封件的安装，确保润滑油不会泄漏，影响设备的正常运转。

总结。

旋转接头作为一种重要的机械传动装置，具有广泛的应用前景。

它通过齿轮传动和轴承支撑实现了轴线的旋转传动，为各种机械设备提供了灵活的解决方案。

在今后的工业生产中，旋转接头将继续发挥重要作用，推动机械设备的发展和进步。
