气动旋转接头工作原理
气动旋转接头通过气动力学原理实现旋转功能。
它主要由内部螺旋机构、轴承、密封装置和气动元件组成。
当气源的气压加到气动旋转接头的气动元件上时,气动元件会产生推力,并将推力传递给内部螺旋机构。
螺旋机构通过螺旋线的设计,将推力变成转动力矩,从而实现旋转功能。
轴承的作用是支撑转动的部件,减小摩擦阻力,使旋转更加平稳。
同时,轴承还能承受较大的载荷,保证气动旋转接头的可靠性。
密封装置则起到密封作用,防止气体泄漏。
在旋转过程中,由于气动旋转接头内部有高速气体流动,如果没有合理的密封装置,气体会泄漏,影响工作效果。
当气源停止供气时,气动旋转接头停止旋转。
此时,可以通过控制气源供气和切断气源的方式,实现旋转接头的开关控制。
总之,气动旋转接头通过气动元件产生的推力和内部螺旋机构的转动设计,实现了气动旋转接头的旋转功能。
通过轴承的支撑和密封装置的作用,保证了旋转的平稳和气体的密封性。
旋转接头工作原理旋转接头是一种常用于机械设备的连接件,它具有灵活旋转的特性,能够在机械设备的不同部件之间传递力和转动。
旋转接头的工作原理主要涉及到其结构和材料。
一、结构旋转接头一般由外壳、内部球体、密封件和轴承等部件组成。
其中,外壳是旋转接头的外部保护层,具有承受外部力和环境影响的作用。
内部球体是旋转接头的核心部件,它可以在不同方向上自由旋转,实现机械设备的转动。
密封件起到密封作用,防止外部杂质进入旋转接头内部。
轴承则支撑和导向旋转接头的运动。
二、工作原理旋转接头的工作原理基于内部球体的自由旋转。
当外部力作用在旋转接头上时,力会传递给内部球体,并使其发生旋转。
内部球体的旋转可以带动连接在其上的机械设备部件一同旋转。
同时,内部球体的旋转还可以使旋转接头的外壳保持相对静止,从而实现机械设备的转动而无需整体移动。
旋转接头的工作原理还与其材料有关。
通常情况下,旋转接头的内部球体是由高硬度、高强度的金属材料制成,如钢或铝合金。
这样的材料能够承受较大的力并保持稳定的旋转性能。
而外壳则可以选择耐磨、耐腐蚀的材料,以增加旋转接头的使用寿命。
三、应用领域旋转接头广泛应用于各类机械设备中,如汽车、航空航天、机床等。
在汽车领域,旋转接头常用于转向系统和传动系统,实现车轮的转向和传递驱动力。
在航空航天领域,旋转接头用于航空发动机的连接和传动,确保发动机的正常运转。
在机床领域,旋转接头则可以用于机床主轴的连接和传动,实现工件的加工。
总结旋转接头的工作原理是基于内部球体的自由旋转,通过外部力传递给内部球体,带动机械设备的转动。
它的结构包括外壳、内部球体、密封件和轴承等部件,材料选择上则需考虑其硬度、强度和耐磨性。
旋转接头广泛应用于汽车、航空航天和机床等领域,为机械设备的运转提供灵活可靠的连接方式。
通过了解旋转接头的工作原理,可以更好地理解其在机械设备中的重要作用。
旋转接头的工作原理
旋转接头是一种用于连接两根管道或管件的装置,它可以使管道在改变方向或角度时能够灵活旋转,从而减少管道的应力和损坏。
旋转接头的工作原理主要依靠内部的结构设计。
一般来说,旋转接头包括一个外壳和一个内部旋转部件。
内部旋转部件通常是一个环形孔,中间穿插一个或多个旋转轴承。
当管道或管件连接到旋转接头时,内部旋转部件会被锁定在外壳上。
但是由于旋转接头内部的轴承存在,当管道发生方向或角度变化时,外壳和内部旋转部件之间的接触面会产生一定的滑动。
这种滑动可以减少管道接口处的应力和摩擦,从而让管道更加灵活地转动。
同时,旋转接头可以防止管道在转动时发生扭曲变形和破裂,保护管道的完整性。
此外,旋转接头还可以通过润滑油或润滑剂来减少摩擦,提高旋转的顺畅性和灵活性。
总的来说,旋转接头的工作原理是通过内部的旋转结构和轴承,实现管道在改变方向或角度时的灵活旋转,从而减少应力和摩擦,保护管道的正常运行。

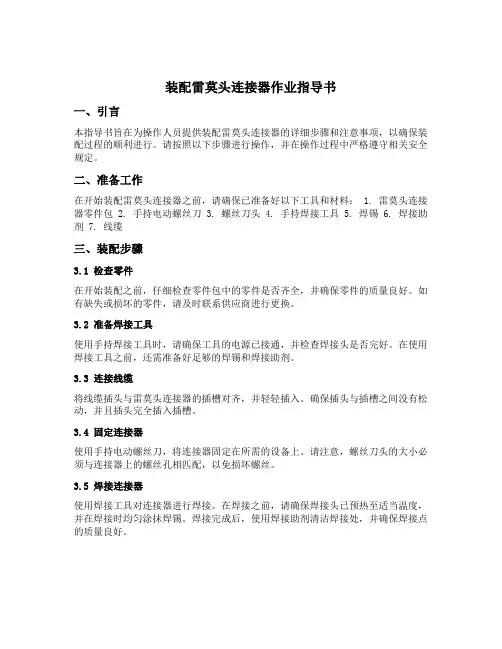

装配雷莫头连接器作业指导书一、引言本指导书旨在为操作人员提供装配雷莫头连接器的详细步骤和注意事项,以确保装配过程的顺利进行。
请按照以下步骤进行操作,并在操作过程中严格遵守相关安全规定。
二、准备工作在开始装配雷莫头连接器之前,请确保已准备好以下工具和材料: 1. 雷莫头连接器零件包 2. 手持电动螺丝刀 3. 螺丝刀头 4. 手持焊接工具 5. 焊锡 6. 焊接助剂 7. 线缆三、装配步骤3.1 检查零件在开始装配之前,仔细检查零件包中的零件是否齐全,并确保零件的质量良好。
如有缺失或损坏的零件,请及时联系供应商进行更换。
3.2 准备焊接工具使用手持焊接工具时,请确保工具的电源已接通,并检查焊接头是否完好。
在使用焊接工具之前,还需准备好足够的焊锡和焊接助剂。
3.3 连接线缆将线缆插头与雷莫头连接器的插槽对齐,并轻轻插入。
确保插头与插槽之间没有松动,并且插头完全插入插槽。
3.4 固定连接器使用手持电动螺丝刀,将连接器固定在所需的设备上。
请注意,螺丝刀头的大小必须与连接器上的螺丝孔相匹配,以免损坏螺丝。
3.5 焊接连接器使用焊接工具对连接器进行焊接。
在焊接之前,请确保焊接头已预热至适当温度,并在焊接时均匀涂抹焊锡。
焊接完成后,使用焊接助剂清洁焊接处,并确保焊接点的质量良好。
四、注意事项在进行装配雷莫头连接器的过程中,请注意以下事项: 1. 操作人员必须穿戴好个人防护装备,包括安全帽、护目镜和防护手套。
2. 在使用电动螺丝刀和焊接工具时,要特别小心,避免发生意外伤害。
3. 操作人员应熟悉焊接工具的使用方法,并按照操作手册正确操作。
4. 在焊接过程中,要注意焊接头的温度,避免过热导致零件损坏。
5. 在装配过程中,如发现任何质量问题或异常情况,请立即停止操作,并联系质量部门进行处理。
五、总结本指导书详细介绍了装配雷莫头连接器的步骤和注意事项。
在进行装配时,操作人员应严格按照指导书的步骤进行操作,并注意安全事项。
旋转接头的结构和工作原理
旋转接头是一种常见的机械连接装置,用于实现两个或多个部件之间
的旋转连接。
它通常由内圈、外圈、滚珠和保持器等组成,结构简单而可靠。
在工作时,旋转接头通过润滑剂或油脂的润滑,使内圈和外圈之间的
摩擦减小到最小,从而能够实现高速、平稳的旋转。
旋转接头的结构主要包括内圈和外圈,内圈固定在两个相邻部件的中
心轴上,外圈连接到另一个部件上。
内圈和外圈之间通过滚珠和保持器相
连接。
滚珠通常由硬度高、耐磨、耐腐蚀的材料制成,如钢或陶瓷。
它们
被放置在内圈和外圈之间的凹槽中,形成滚动轨迹,从而减小了接点之间
的摩擦。
保持器则用于固定滚珠的位置,防止其脱离凹槽。
旋转接头的工作原理是通过滚珠的滚动来减小内圈和外圈之间的摩擦。
当两个部件连接在一起时,内圈和外圈之间的相对运动会使滚珠开始滚动。
由于滚珠的滚动摩擦较小,因此可以大大减小接触点之间的摩擦,从而减
少了能量损失和磨损。
旋转接头在工作时需要注入润滑剂或油脂,以保证内圈和外圈之间的
良好润滑。
润滑剂可以在接头的内外圈之间形成一层薄膜,减小接触面积,从而减少了摩擦,并提高了旋转效率。
此外,润滑剂还能够冷却接头,防
止过热和损坏。
旋转接头通常用于需要高速、平稳旋转的设备中,如汽车引擎、风力
发电机等。
由于其结构简单、工作可靠、使用寿命长等特点,旋转接头被
广泛应用于各个领域。
旋转接头安装使用说明书在安装旋转接头前应根据本说明书的要求正确安装,否则其密封性能及其寿命将不能充分发挥出来。
一、旋转接头安装使用注意事项在安装旋转接头之前,清除管道以及辊筒和旋转接头内部所有硬质颗粒和其它污物,在未与配用输送流体的管道连接前应做以下工作:1、用手或工具扳动旋转接头壳体,检查是否转动灵活,否则需查找原因,进行调整。
2、检查并调正流体进入或引出管道位置是否与旋转接头相应孔道对应并符合设计要求。
3、装配旋转接头的止转和承重吊装结构零件,并调整其壳体与空心轴同心度一致,防止旋转接头装机使用时壳体振摆或转动。
4、把金属软管和过渡接头、法兰直接与旋转接头相连,连接时用工作台台钳夹持旋转接头壳体安装。
5、内管的安装:把内管连接到旋转接头内。
6、空心轴的安装:把旋转接头外管体和设备轴颈相连接,连接时尽可能地使外管体与轴颈同心。
且沿空心轴管360°圆周方向间隙应均匀一致。
二、附件的安装及结构简介旋转接头与输送流体的管道之间的连接,中间均配一段金属挠性软管,其配用挠性软管长度推荐选用下面数值:lin(25mm)以下(指公称英制、公制管径)取400-500mm;lin(25mm)以上取≥500-700mm。
配置金属软管的目的这里将其归纳如下:1、弥补流体输送管道与旋转接头连接之间的同心度、位移、偏斜等偏差。
2、补偿安装、使用过程中由于旋转接头摩擦副的磨损所造成的轴向位移和温度引起的热胀冷缩位移。
3、用以降低和减弱输送流体压力脉动所引起的振动和配用设备在运转过程中所引起的振动。
配装金属软管以减少或消除旋转接头在安装、使用过程中由于同心度、垂直度、设备振动、偏摆等因素对它密封性能和寿命的影响。
三、安装使用后就开始泄漏的原因及处置对策1、空心轴与配用旋转体同心度不够:检查尺寸精度,调整与旋转体的固定连接。
2、壳体或底盖底孔与空心轴周围间隙不等(密封环倾斜):调整吊挂、支承或导向杆结构及金属软管松紧度,保证空心轴、壳体与配用旋转体的同心度。
旋转接头的原理及结构 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】旋转接头的原理及结构有三个油口和车间管路相连接,分别是A口、B口、和Y口中。
三个油口与旋转接头的外壳是静连接的。
外壳和开卷机或卷取机是保持相对不转动的。
心轴的直径小于外壳的直径,其间隙与一般液压缸的缸筒与活塞之间的间隙相当。
由于安装的原因使旋转接头在旋转过程中会产生摆动,两个轴承用于承受外壳摆动时产生的轴向力,并使心轴与外壳之间保持间隙。
旋转密封的材料为耐磨的复合材料或金属材料,旋转密封安装心轴与外壳之间。
旋转密封能承受高压,通常能达到200bar,材料较硬,密封性能不好。
油封是骨架唇形密封,不能承受过高的压力,通常不能超过3bar,但是其在低压高速情况下有很好的密封性,其作用是封闭来自旋转密封的泄漏油。
泄漏油必须在很低压力的情况下被排回油箱中,以保护油封不被损坏。
在泄漏油管上不能安装过滤器。
旋转接头通过最右端的法兰与涨缩缸把合在一起,旋转接头的油口与液压缸的油口对接。
旋转接头的旋转密封主要有两类,复合材料密封和机械密封。
复合材料密封的密封性能相对要好一些,用在液压缸有中间定位的场合。
使用复合材料密封的旋转接头由于密封本身的尺寸较小,可以使旋转接头制作的更加紧凑小巧。
复合材料密封本身的成本也要比机械密封便宜很多。
复合材料旋转密封由两部份组成,由一个PTFE材质的外环和一个NBR材质的O形圈组合而成。
O形圈起到支承外环的作用,使整个旋转密封更容易安装。
外环与旋转接头的外壳之间滑动。
机械密封在理论上可以实现无接触滑动,可以达到很长的寿命。
机械密封的制作比较复杂,精度要求也比较高,相对较贵。
目前采用机械密封的旋转接头国内还没有生产。
下图是德国GAT公司的产品内部结构示意图。
介质从外壳>部件1>部件3>心轴>液压缸。
机械旋转密封套在心轴上,心轴与旋转接头之间的密封用的是上面提到复合材料旋转密封,当机械旋转密封卡死时,机械旋转密封与心轴之间可以存在相对转动,复合材料旋转密封启着保险作用,机械旋转密封与外壳之间的配合与密封也是通过复合材料旋转密封实现的。
旋转接头的安装使用和故障分析关键字:旋转接头机械密封安装规范故障分析1.1旋转接头的介绍旋转接头,是一种旋转的机械密封装置,它是将介质由固定供应管路输入到旋转滚筒中去的过渡部件。
应用旋转接头的介质包括蒸汽、水、导热油、液压油、空气和冷却液等。
旋转接头作为机械设备转动部件和非旋转部件的连接体,在各类机械设备中使用广泛。
随着我国工业的迅速发展,旋转接头将得到越来越广泛的应用。
1.2旋转接头的工作原理普通旋转接头的弹簧式机械密封可在液体与气体介质间或介质与周围空气间进行提供密封隔离。
旋转接头的弹簧是用以提供最初的内部密封压力,接头一旦开始运作就呈压力密封状态,弹簧起补偿密封磨损作用。
低气压或真空环境依靠弹簧推力来进行密封。
旋转接头一般有三种密封形式,平面密封、球面密封和弹性体回转面密封。
随着旋转接头技术改进,旋转接头在平面密封一块引用了平衡式密封。
平衡式密封旋转接头,通常用于液体介质(如:水,冷却液等),也可用于传导水蒸汽或其它气体介质。
平衡密封技术使介质压力、推力载荷和密封面接触压力保持在最低限度。
这样即降低磨损又延长了密封寿命。
用弹簧对密封面进行加载固定,使其不能产生转动和攒动,正是这种旋转和攒动使辅助密封过早老化,进而使旋转接头产生泄漏。
平衡式密封通常由球轴承支撑。
球面密封是旋转接头通常采用的一种密封结构。
基本原理是通过球面和锥面相互挤压的接触面来实现密封,具有密封性能好、拆装方便等特点。
在球面密封结构中,影响它的密封性能的主要因素有两个方面:一是球面和锥面的加工质量;二是球面和锥面的研磨精度。
弹性圆柱体密封的密封面是窄带圆柱面,靠弹性体补偿磨损。
这种密封机构对圆柱体加工要求比较高,槽底加工尺寸、表面粗糙度、圆度、同轴度等都要得到严格保证。
密封环是旋转接头的主要易损件,在运行时,密封环不仅承受内部流体介质的压力而且还要承受来自外管运转所产生的旋转扭力。
因此车速、温度及介质等工况条件因素会影响密封环的使用寿命。
旋转接头工作原理
旋转接头是一种常见的机械传动装置,它能够实现两个轴的连续连接并允许它们在垂直方向上旋转。
其工作原理如下:
1. 结构:旋转接头通常由内部的固定轴和外部的转动轴组成,其中固定轴通过轴承固定在机械设备上,而转动轴则可自由旋转。
2. 弹性材料:旋转接头内部还会有一层弹性材料,通常采用金属或橡胶等材料,用于增加连接部分的柔性和抗扭转能力。
3. 传递力矩:当固定轴和转动轴发生旋转时,旋转接头的转动轴将会通过内部的弹性材料传递转矩给固定轴,从而实现两轴之间的传动。
4. 减少振动和摩擦:由于旋转接头内部的弹性材料具有一定的减震和减摩特性,因此可以减少传动过程中的振动和摩擦,提高传动效率和整机的稳定性。
5. 增加旋转角度:旋转接头的工作原理还允许连接的两个轴在垂直方向上旋转,这使得复杂机械设备能够实现更大范围的运动和调整。
总的来说,旋转接头能够实现传动轴和旋转轴的连续连接,并通过内部的弹性材料传递力矩和减少振动摩擦,从而实现两轴之间的可靠传动和旋转。

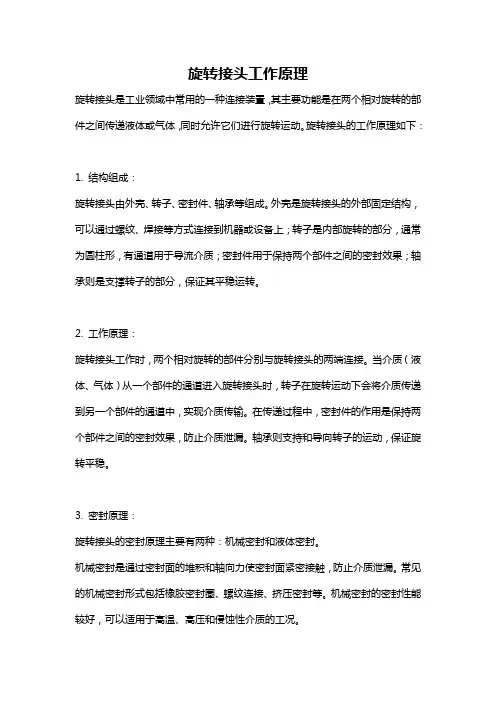

旋转接头工作原理旋转接头是工业领域中常用的一种连接装置,其主要功能是在两个相对旋转的部件之间传递液体或气体,同时允许它们进行旋转运动。
旋转接头的工作原理如下:1. 结构组成:旋转接头由外壳、转子、密封件、轴承等组成。
外壳是旋转接头的外部固定结构,可以通过螺纹、焊接等方式连接到机器或设备上;转子是内部旋转的部分,通常为圆柱形,有通道用于导流介质;密封件用于保持两个部件之间的密封效果;轴承则是支撑转子的部分,保证其平稳运转。
2. 工作原理:旋转接头工作时,两个相对旋转的部件分别与旋转接头的两端连接。
当介质(液体、气体)从一个部件的通道进入旋转接头时,转子在旋转运动下会将介质传递到另一个部件的通道中,实现介质传输。
在传递过程中,密封件的作用是保持两个部件之间的密封效果,防止介质泄漏。
轴承则支持和导向转子的运动,保证旋转平稳。
3. 密封原理:旋转接头的密封原理主要有两种:机械密封和液体密封。
机械密封是通过密封面的堆积和轴向力使密封面紧密接触,防止介质泄漏。
常见的机械密封形式包括橡胶密封圈、螺纹连接、挤压密封等。
机械密封的密封性能较好,可以适用于高温、高压和侵蚀性介质的工况。
液体密封则是通过在密封界面附近形成液体封闭空间,利用液体的粘附力和表面张力形成密封。
常见的液体密封形式包括水封、气体密封和油封等。
液体密封的密封效果较差,适用于低温、低压和无腐蚀性介质的工况。
4. 适用范围:旋转接头广泛应用于各个工业领域,特别是在需要传输液体或气体的设备和机械中。
例如,在石油钻机、印刷机、造纸机、风力涡轮发电机等设备中,旋转接头被用于传输液压油、燃油、水等介质,使机器能够实现旋转运动而不受介质限制。
5. 维护和保养:为保证旋转接头的正常工作和延长使用寿命,需要定期进行维护和保养。
主要包括润滑轴承、更换密封件、检查连接件的紧固程度等。
同时,对于密封性能要求较高的旋转接头,还需要定期清洗和检测密封面的磨损情况,及时更换损坏的密封件。
旋转接头工作原理旋转接头是一种常见的机械传动元件,其工作原理主要是通过两个相互连接的轴线的旋转来实现工作的。
它常被应用在各种机械设备中,例如汽车、船舶、工业机械等。
下面将详细介绍旋转接头的工作原理。
旋转接头主要由外套、内套和滚针三部分组成。
外套是一个圆柱形零件,内部有一组弧形凹槽。
内套是一个圆柱形零件,外部有一组弧形凸台。
滚针则是放置在外套和内套之间的滚动元件。
当两个轴线相互连接时,外套和内套的轴线会发生相对运动。
在这个过程中,滚针起到了关键的作用。
当外套和内套旋转时,滚针会在凹槽和凸台之间滚动,从而实现两个轴线的传递。
具体来说,当外套和内套旋转时,滚针会受到外套和内套的凹槽和凸台之间的作用力,从而产生滚动的运动。
这种滚动的运动将扭矩传递给内套,再由内套传递给连接的轴线,实现了轴线的旋转。
旋转接头的工作原理可以通过以下几个方面来解释。
旋转接头利用滚针的滚动运动,减小了摩擦的阻力。
滚针可以在外套和内套之间滚动,从而减小了摩擦的接触面积,降低了摩擦力,使得旋转更加顺畅。
旋转接头的工作原理也与滚针的形状有关。
滚针通常采用圆柱形状,其表面光滑,从而减小了与外套和内套的接触面积,进一步降低了摩擦力。
旋转接头的工作原理还与外套和内套的凹槽和凸台的形状有关。
凹槽和凸台通常采用弧形设计,使得滚针能够在其之间顺畅地滚动,从而实现扭矩的传递。
旋转接头的工作原理还与材料的选择有关。
为了减小摩擦力和磨损,旋转接头通常采用高强度、耐磨的材料制造,如高速钢、合金钢等。
旋转接头是一种通过滚针在外套和内套之间滚动来实现轴线传递的机械元件。
其工作原理主要是利用滚针的滚动运动和外套、内套的凹槽和凸台的配合,减小摩擦力,实现扭矩的传递。
通过合理的设计和材料选择,旋转接头能够在各种机械设备中稳定可靠地工作。
旋转接头工作原理旋转接头是一种用于连接管道或管道系统中的关键部件,它能够在管道系统中实现旋转和转动,以满足管道系统在运行过程中的各种需求。
旋转接头的工作原理是通过其特殊的结构和设计来实现的,下面将详细介绍旋转接头的工作原理。
1. 结构组成旋转接头通常由内外两个部分组成,内部部分被称为内轴承,外部部分被称为外轴承。
内轴承和外轴承之间通过一定的轴承结构相互连接,以实现旋转接头的旋转功能。
内轴承和外轴承之间通常还会设置密封结构,以防止介质泄漏。
2. 工作原理旋转接头的工作原理主要是通过内外轴承之间的相互配合来实现的。
当管道系统需要进行旋转或转动时,内轴承和外轴承之间会产生相对运动,内轴承会固定在管道系统内部,而外轴承则会固定在管道系统外部。
当管道系统需要进行旋转时,外轴承会随着管道系统的旋转而相对运动,而内轴承则会保持相对静止,从而实现了管道系统的旋转功能。
3. 特殊设计为了满足不同管道系统的需求,旋转接头通常会根据实际情况进行特殊设计。
例如,在一些高温、高压或腐蚀性介质的管道系统中,旋转接头会采用特殊的材料和密封结构,以确保其在恶劣环境下的稳定运行。
此外,一些特殊形状或特殊功能的旋转接头也会根据具体需求进行定制设计,以满足不同管道系统的特殊需求。
4. 应用领域旋转接头广泛应用于石油、化工、船舶、风力发电等领域的管道系统中。
在石油钻井平台上,旋转接头可以实现钻头的旋转功能,从而实现钻井作业;在化工厂中,旋转接头可以实现管道系统的旋转和转动,以满足生产过程中的各种需求;在船舶上,旋转接头可以实现船舶管道系统的旋转和转动,以满足船舶在航行过程中的各种需求;在风力发电场中,旋转接头可以实现风力发电机组的旋转功能,从而实现风力发电。
总之,旋转接头是一种非常重要的管道连接部件,它通过其特殊的结构和设计实现了管道系统的旋转和转动功能,广泛应用于石油、化工、船舶、风力发电等领域的管道系统中。
通过不断的技术创新和设计优化,旋转接头将会在未来的管道系统中发挥越来越重要的作用。
旋转接头的结构和工作原理(图解一)机械密封结构旋转接头(简称旋转接头)的工作原理,是通过轴向力将动环压在补偿静环或游动环上,或者反过来将补偿静环或浮动环(中间环)压在非补偿的动环上,使其保持密封。
动环(空心轴)和壳体、端盖、底盖之间的轴向不密封通路靠O形圈和各种断面的弹性密封圈等加以密封,其结构见图2-4、2-5和2-6。
在一般情况下,每种旋转接头都是由固定、浮动或游动的径向密封元件和旋转的动环(空心轴,球面弹簧座等)以及轴向密封元件一起构成的。
它具有密封面加工精确、费用少和消除空心轴磨损的优点。
为了调整和补偿摩擦副本身的轴向热膨胀以及摩擦剐端面,球面的磨损而造成的不良状态,旋转接头内至少要包含一个弹性元件,例如,弹簧、波纹管。
图2-1为球面或球面和端面组合型密封结构,双向内管旋转式旋转接头。
为什么把密封面做成球面?这是因为球面摩擦运动副结构在间隙允许的范围内自由度较多,能适应配用设备的强烈振动和摇摆。
从图2-1中看出,动环是固定于外管2上的球面体4和由它带动一起旋转并能轴向移动的球面弹簧座17;补偿环是两个静止或游动的凹形环3、5是无油滑动轴承。
这一结构有六个密封点(面),即a、b、c、d、e、f。
a、b点(面)相对转动密封,,是靠弹簧18和被密封的流体压力在相对运动的球面体(动环)4和17(球面弹簧座)与补偿环(静环或游动环)3接触面(球面)上产生一合适的压紧力,使这两个光洁的球面紧密贴合而达到密封的目的。
两球面之所以必须光洁,零件的同心度,球面度要求较高,是为了给球面创造完全或接近完全贴合和压紧力均匀的条件。
c、d点(面),是两个端面密封。
当配用设备振动和摇摆不大,压紧力合适时,两个补偿环3一般处于静止状态,属于静密封情况。
当配用设备振动和摇摆强烈,压紧力较大时,由于补偿环3的外径与壳体6的内径之间因留有较大的间隙,它将随球面体(动环)4和17不·同步地在相应的端面上作相对游动,但相匹配的接触端面必须光洁、平直。
旋转接头原理
旋转接头是一种常见的机械连接元件,用于将一根固定的管道、管件或设备与另外一根固定的管道、管件或设备连接起来,并允许其在一定角度范围内进行旋转。
其原理是通过内部的球状嵌套结构,使连接的两个部件能够相对旋转,从而实现角度的转换和灵活性。
旋转接头通常由两个主要部分组成:一个外部环和一个内部环。
外部环连接到一根管道或设备上,而内部环则连接到另外一根管道或设备上。
内部环和外部环之间有一组大小不等的球体,通常称为旋转球。
这些球体可以在两个环之间自由滚动,并允许两个环相对旋转。
在使用旋转接头时,当两个部件需要相对旋转时,可以通过施加一定的力使旋转接头中的球体发生滚动,从而实现旋转。
通过改变滚动的球体的位置,可以改变旋转接头的转角范围。
这种设计使得管道、管件或设备能够在不受到过大的力或扭矩的情况下进行相对旋转,从而避免了管道或设备的破坏或连接部位的损坏。
旋转接头常见的应用场景有:液压系统、气动系统、供水系统、输油系统等。
通过使用旋转接头,可以实现在不同方向、不同角度和不同位置之间进行连接,从而满足实际工作环境和需求的要求。
同时,它也提高了管道或设备的使用寿命和可靠性,减少了漏水、漏气等问题的发生。
旋转接头什么工作原理
内容来源网络,由“深圳机械展(11万㎡,1100多家展商,超10万观众)”收集整理!更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示,就在深圳机械展.
旋转接头的工作原理是很多人都感兴趣的问题,不同的旋转接头规格型号工作原理也不一样,下面就根据其流通方式图文的形式直观的讲一下旋转接头的工作原理。
双通式(内管旋转)旋转接头工作原理
此型为内管与滚筒的内心流体通孔做紧密的连接,以免流体回流而影响滚筒之升温效率,内管与滚筒同步运转。
接头工作示意图:
双通式(内管固定)旋转接头工作原理
此型不同处为滚筒内设有虹吸管,将冷凝水排出,此型多用于蒸汽。
接头工作示意图:
双通式(内管固定)旋转接头工作原理
在滚筒的一端装置回旋接头,同时在此端有流体的进入及排出之功能。
接头工作示意图:
单通式旋转接头工作原理
在滚筒的两端装置回旋接头属贯通流方式,流体有一端进入而由另一端排出,不需要内管装置。
接头工作示意图:
内容来源网络,由“深圳机械展(11万㎡,1100多家展商,超10万观众)”收集整理!更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示,就在深圳机械展.。
液压旋转接头工作原理
液压旋转接头是一种用于连接液压系统中旋转部件的装置。
其工作原理是利用密封结构和轴向通道,实现液压油的连续传递、封闭和旋转。
液压旋转接头通常由内、外两个旋转部件组成,内部是固定在机械设备上,外部可自由旋转。
在两个旋转部件之间,通过密封结构保证液压油不会泄漏出来。
同时,通过内部的轴向通道,液压油可以从固定部件传递到旋转部件,实现液压系统的连续工作。
在工作时,当液压油从系统中流入旋转接头时,首先通过轴向通道进入旋转部件。
随着旋转部件的转动,液压油会从轴向通道进入密封结构中,并被封闭在内部。
同时,密封结构可以旋转,使得液压油可以自由传递,不会因液压旋转接头的旋转而受到影响。
液压旋转接头的密封结构通常采用O型密封圈或旋转密封等,以确保液压油在旋转过程中不会泄漏。
这些密封结构在受到压力时,会更加紧密地封闭液压油,保证系统的工作可靠性。
液压旋转接头广泛应用于各种工程机械、冶金设备、船舶和航空航天等领域,实现了机械设备的旋转和液压传动的有效连接。
通过合理设计和制造,液压旋转接头可以承受高压、高温和高速旋转等恶劣条件,确保系统的安全和可靠运行。
旋转接头工作原理
旋转接头是一种常用的连接装置,工作原理如下:
旋转接头通常由两个相互连接的部件组成,一个部件固定不动,称为固定部件,另一个部件可以绕着固定部件旋转,称为旋转部件。
首先,固定部件和旋转部件之间会有一定的摩擦力,这样可以确保旋转部件能够稳定地绕着固定部件旋转。
同时,旋转接头内部还会放置一些润滑剂,以减小摩擦力,降低磨损。
当需要进行旋转时,通过外部力或者机械装置,施加力矩,使旋转部件绕着固定部件旋转。
由于固定部件和旋转部件之间的摩擦力,旋转接头可以在两个部件之间传递扭矩,并实现旋转。
旋转接头可以用于多种应用中,例如工业机械设备、汽车、航空航天等领域。
它能够实现连续的旋转运动,使设备的零部件能够灵活地连接和转动。
在使用旋转接头时,需要注意维护和保养,及时添加润滑剂,确保其正常工作。
此外,还需要根据实际需求选择合适的旋转接头,以保证其工作性能和可靠性。
总结起来,旋转接头通过摩擦力和润滑剂的作用,实现了固定部件和旋转部件之间的旋转连接,为各种设备的正常运转提供了便利。
旋转接头的作用结构用途安装方法一、作用旋转接头主要使用在经常旋转还需提供介质通道的地方。
它的构成主要为旋转接头回转中心线要与回转体回转中心线一致,回转接头要有密封装置和防脱定位装置。
二、用途1、造纸各种纸张的加工设备,如造纸机的烘缸、蒸球、涂布机、压光机等。
2、纤维制品纺织、化纤及印染、麻纺工业,如床单炼漂机、丝光机、平洗机、真空干燥机、精压设备、毛巾烫平机、调节器、纺织品印染烘干设备。
各种化学纤维制品有关加工设备等。
3、橡胶及塑料压延机、螺旋挤出机、混合搅拌机、捏合机、旋转和层压机、橡胶用鼓式自动硫化机和平板硫化机等、注射成型机、密炼机、发泡机、薄片制造机、开炼机、干燥机、漆布机、漆纸机等。
4、皮革、人造革及合成革制革、人造革和合成革的加工制造设备:涂覆机、原布机、精洗机、热辊压力机、辊筒干燥设备等。
5、印刷旋转式胶版和照相凹版印刷机、分层干燥设备、混料器等。
6、化工及药品圆筒形、圆台形和类似鼓形的干燥机、滚压试验设备、球磨机、层压机、电石炉的电极提升、压放装置、煤焦油分馏用工业萘转鼓结晶机。
7、食品粮食、食品烘干设备、捏和机、泄放器、滚压粉碎设备、旋转烘干设备。
8、炼钢、金属及合金制品连续铸造机、热钢板矫直机、拉丝、轧钢机、精度较高的滚压设备、挤压机、滚压机、线和管的滚压设备、装卸机械、制造硬质合金的湿磨机。
9、电器双水内冷发电机转子冷却、电线电缆的加工设备。
10、卷烟烘丝机、烘筋机。
11、建材塑料壁纸的加工设备、试验设备、印花机、压花机、沟底印花机、木材加工的热压机。
石棉制品的制板机。
软木制品的加工设备。
12、机械制造油压机、水压机、气液动有关设备、冷却用螺旋压力机、冲和锻设备的夹紧和抓牢装置、缩径设备、挠性软管的卷取设备、加转台机构、磨矿设备、机床、真空设备、镗床、组合机床润滑及冷却装置。
13、玻璃工业滚筒式投料机。
14、地质石油或其他矿产钻探用的钻机。
总之,凡用蒸气、水、油、煤气、空气、盐水、氨等气体和液体用于加热、干燥和冷却的圆筒形、鼓形、圆台形、球形转动设备和往复运动或摆(转)动任意一个角度的设备,以及用于夹紧、制动、抓牢的气、液动有关设备均可配用旋转接头。
BEMO旋转接头结构原理与装配指导书1.O型圈2.弹性圆柱销3.弹簧4.静环座5.静环6.碳化硅环7.动环座8.O型圈9.螺纹圆柱销1 0.牙腹锁紧螺母11.壳体12.油杯13.圆锥轴承30224 14.隔套15.O型圈16.圆锥轴承32024 17.六角头螺栓18.密封圈19.外管20.端盖21.隔套22.O型圈23.六角头螺栓24.壳体25.石墨加强垫片一、如图1,首先把接头总成夹持在台虎钳上,并夹持牢靠,用扳手拆下如图1件23(10个M12x40六角头螺栓),然后用橡皮锤击组合件①尾部,可以拆下组合件①。
二、如图2,接头继续夹持在台虎钳上不动,用扳手拆下如图1件17(10个M8x35六角头螺栓),然后用橡皮锤击组合件②尾部,可以拆下组合件③。
三、拆散组合件①,如图3,用手把件4、5(静环合件体)从组合件①上拉下,(注意件4、5(静环合件体)要轻拿轻放,保护好高精度密封面)并取出件1(O型圈113.67x5.33), 用手把件22(O型圈190x3.53)从件24(壳体)上拉下,取出件3(弹簧)把各件按顺序摆放整齐。
四、拆散组合件③,如图4,用手把件6、7(动环合件体)从组合件③上拉下,(注意件6、7(动环合件体)要轻拿轻放,保护好高精度密封面)并从件6、7(动环合件体)内取出件8(O型圈107.54x3.53), 然后用橡皮锤对称均匀击件20(端盖)使其贴合在件19(外管)的法兰上为止。
这样就如下图4的组合件④。
把件6、7(动环合件体)及件8(O型圈107.54x3.53)与前面拆下的各件按顺序摆放整齐以备以后清洗摆放整齐,并把组合件④单独放。
五、用一干净的清洗盆(容积约5升)盛3升清洁煤油,把组合件④的轴承端朝向清洗盆,用毛刷清洗两轴承之间各件,直到把两轴承之间各件清洗干净(注意不要用煤油清洗件20(端盖)内的橡胶密封件18(密封圈130x160x12))。
然后另用一干净的清洗盆(容积约5升)盛3升清洁煤油,把组合件④的轴承端朝向清洗盆,用毛刷第二清洗两轴承之间各件,然后取出放在干净的橡胶平板上,用压缩空气吹干各部件上的煤油。
接着另用一干净的清洗盆(容积约5升)盛1升清洁酒精清洗件20(端盖)及其内的橡胶密封件18(密封圈130x160x12))。
清洗干净后取出,把上面各步拆下的橡胶密封件件1(O型圈113.67x5.33)、件22(O型圈190x3.53)、件8(O型圈107.54x3.53)都放在上述酒精中清洗干净取出;再另用一干净的清洗盆(容积约5升)盛1升清洁酒精清洗件20(端盖)及其内的橡胶密封件18(密封圈130x160x12))。
清洗干净后取出,再把橡胶密封件件1(O型圈113.67x5.33)、件22(O型圈190x3.53)、件8(O型圈107.54x3.53)都放在上述酒精中清洗干净取出;用压缩空气吹干各部件,然后还把干净完好的各件按顺序整齐的摆放在干净的橡胶平板上,以备以后组装用。
六、用一干净的清洗盆(容积约5升)盛3升清洁煤油,把上面各步拆下的各非橡胶的各零件放入清洗盆,用毛刷清洗,(注意件4、5(静环合件体)要轻拿轻放,保护好高精度高表面质量的密封面,件6、7(静环合件体)要轻拿轻放,保护好高精度高表面质量的密封面)直到把各件清洗干净。
然后另用一干净的清洗盆(容积约5升)盛3升清洁煤油,把这些零件再进行第二次清洗,然后取出各件用压缩空气吹干,然后把干净完好的各件按顺序与五中的完好部件一起整齐的摆放在干净的橡胶平板上,以备以后组装用。
组装:七、把件11(壳体)夹持在台虎钳上,并夹持牢靠。
在干净完好的组合件④的两轴承的滚柱上均匀涂好油脂(杜邦GPL225),然后把组合件④装进件11(壳体)的孔内,(要注意对中,并用橡皮锤对称轻击外管法兰,当两轴承都进入孔内时再用橡皮锤对称轻击端盖使端盖也进入壳体孔内。
)然后把件17(10个M8x35六角头螺栓)装进螺孔,要求对称均匀分三次紧固,螺栓的拧紧力矩22-30N•m(如下图5)八、把干净完好的件8(O型圈107.54x3.53)装入干净完好的件6、7(动环合件体)的O型圈环槽内,然后用干净的细绒布把件6(碳化硅环)的密封面擦拭干净光亮,然后把组合后的动环合件体件6、7、8 一起装进外管的相应外圆上。
(要求装进时要用手力压进,并保证件8(O型圈107.54x3.53)安装到位并使动环合件体件6、7、8的止转槽对准件9(圆柱螺纹销))。
成组合件⑤如下图6)九、把件24(壳体)大头朝上夹持在台虎钳上,并夹持牢靠,把10个件3(弹簧)放进件24(壳体)相应的10个弹簧孔槽内;把干净完好的件1(O型圈113.67x5.33), 装入件4、5(静环合件体)的O型圈环槽内,用干净的细绒布把件5(静环)的密封面擦拭干净光亮,把件22(O型圈190x3.53)装入件24(壳体)上的O型圈环槽内;然后把组合后的静环合件体件4、5、1 一起装进件24(壳体)相应内孔上。
(要求装进时要用手力压进,并保证件1(O型圈113.67x5.33)安装到位,并使静环合件体件4、5、1的止转槽对准件2(弹性圆柱销))。
成组合件⑥(如下图7)十、把组合件⑥夹持在台虎钳上不动,并保持夹持牢靠,然后把组合件⑤装上组合件⑥,保证孔位对正,然后把件17(10个M12x40六角头螺栓)装进螺孔,要求对称均匀分三次紧固,螺栓的拧紧力矩80-100N•m(如下图8),组装完毕。
科技SN型带有温差区结构的旋转接头内部结构图图1为双流通法兰连接结构示意图。
图2为双流通螺纹连接结构示意图。
图3为单流通螺纹连接结构示意图。
图4为单流通法兰连接结构示意图。
如图1所示,一种带有温差区结构的旋转接头,包括壳体3、安装在壳体3内底的圆柱弹簧2及位于壳体3内的外管7;圆柱环4的底端面槽嵌于圆柱弹簧2的端面上,外管7装入圆柱环4的内孔,外管7的尾部内孔中设有O型密封圈6,外管7上设有介质进口,介质进口一侧与圆柱环4滑动接触,另一侧的球面上套有球面环8。
密封补偿的结构件圆柱弹簧2通过圆柱环4,与外管7土高温介质进口隔开,构成温差区结构,使圆柱弹簧2处于低温区,从而减少了热变形和脆断现象,确保了密封性能并延长了使用寿命。
外管7内设有内管19,内管1 9通过外管7的中心并扦入O型密封圈6,内管19尾端与介质管道出口相连,另一端伸入用户旋转设备中,内管1 9与外管7间有介质输入通道。
壳体3与圆柱环4上的半圆槽间设有止转滑动销5。
外管7上设有介质进口,介质进口与壳体3的侧孔相连;介质进口一侧与壳体3上设有圆孔和螺钉孔,用于止转选择;壳体3的大端面上设有密封垫9,密封垫9上安装有端盖10,外管7上套有导向环1 3,导向环1 3压入端盖10内;端盖1 0利用弹性垫圈1 1、六角螺栓12紧固于壳体3的大端面;导向环1 3与端盖1 0利用止转板1 5、半圆头螺钉1 4紧固。
圆柱环4与导向环1 3构成双支撑无油轴承结构,使外管7能够转动平稳。
外管7的颈部设有对口环1 7,对口环1 7上套有法兰1 6,外管7端面设有密封紫铜垫18。
壳体3的尾部设有弯头1,弯头1-端利用内螺纹紧固于壳体3尾部,另一端与介质管道出口连接。
如图2所示,还可以在外管7的颈部设置外螺纹,通过外螺纹与用户设备相连接,外管7与内管1 9同步旋转。
如图3~4所示,可以构成单流通结构的旋转接头。
构成单流通结构时,省去弯头1、内管1 9及密封圈6,壳体3尾部无内孔,并在外管7的尾部安装螺塞。
当构成单流通结构时,可以通过外螺纹或是法兰与用户旋转设备相连接。
当使用双流通结构时,内管1 9伸入用户旋转设备中,外管7通过法兰16或是外螺纹与用户转轴端连接,较高温度的流体介质,从外管7上的介质进口通入,由外管7与内管1 9之间的介质输入通道输入用户旋转设备,降温后的流体介质通过内管1 9从弯头1排出,密封补偿的圆柱弹簧2处于低温区。
当使用单流通结构时,省去内管1 9,外管7通过法兰或是外螺纹与用户转轴端连接,流体介质从外管7中孔进入旋转设备。
S型旋转接头的内部结构-腾旋导热油旋转接头蒸汽旋转接头在将旋转接头安装固定支撑前,先应该了解旋转接头的内部结构,以做为采取何种方式的依据。
Before the rotary joint is installed on the equipment, the inner structure hereof must be learned for installation basis.S系列旋转接头是球面密封结构,自支撑、外部补偿设计。
依靠弹簧推动壳体沿轴向向后移动起补偿密封磨损的作用,完成内部介质与外界空气的密封隔离。
因此需要合理的安装方式及定期的维护保养确保产品在设备中的使用.S series rotary joint uses the spherical sealing structure. It is a self-supporting type with sealing compensation design. The sealing function is realized by the spring force on the body to move reversely, wherein the working media is sealed and isolated from the atmosphere effectively. Therefore, reasonable installation and periodical maintenance are necessary for the successful performance of the rotary joint.如图所示使用无油石墨轴承结构的旋转接头,使能在中心点上运转。
As shown in the sectional drawing, the rotary joint uses two carbon guides for self supporting and axial concentricity, with maximal guide separation.。
