蒸汽旋转接头简析

此前可能出现的此类工具落井问题。

静态轴承拉力(最大)：240 klbs；静态轴承压力(最大)：200 klbs；旋转速度(连续)：≤40 r/min；旋转速度(间歇)：60 r/min；剪切销钉值(平均)：±1.72 MPa；剪切销钉数量(最大)：12 个；使用标准黄铜螺钉转换压力(最大)：±20.68 MPa；工作压力(最大)：75%剪切力。

1.4 基地实验旋转接头在试验基地的水平井进行，通过井口组合7″尾管和旋转接头，模拟海上平台下7″尾管工艺流程，旨在检验旋转接头能否有效减小下套管的难度，有效传递钻杆钻压，以及提高裸眼段水平井下套管的成功率，从而解决水平井下套管磨阻大，钻杆钻压传递不完全，致使套管不能完全下入到预定完井深度的情况；另外，通过解锁、锁定工具锁定装置开关，验证工具锁定装置是否稳定、可靠，在锁定后可实现尾管挂旋转脱手。

1.4.1 地面测试钻具组合：十字浮鞋+7″尾管(500 m) +变扣(BTC*410) +球座(411*410)+5″旋转接头+ 5″钻杆；接旋转接头后，做地面测试。

旋转接头下接头打备钳，旋转接头连短钻杆，接顶驱，开转速10 r/min，工具运行正常，无憋扭现象。

1.4.2 中途测试在1 200 m以后进入第二造斜段，实测井斜达70°，因此在1 200 m至井底，每隔100 m分别测试管柱在旋转和非旋转状态下的上提下放悬重，考察在大斜度井段，旋转接头在增加钻具悬重方面的效果，借以判定旋转接头对于在复杂井段下入尾管是否能起到帮助，试验流体介质为清水[1-2]。

通过测试数据得出如下结论：旋转状态下管柱下放悬重大于静止状态下管柱下放悬重，在工具允许范围内，转速越高旋转下放悬重增加较静止下放悬重增加更明显。

旋转接头能明显降低其上方管柱摩阻，更多钻柱有效重力传递使得尾管下放更容易。

1.4.3 井底测试(1)悬重对比测试。

工具下钻至井底，探底深度1 783.64 m，测试静止和不同转速下管柱上提下放悬重，可得出旋转状态下管柱下放悬重大于静止状态下管柱下放悬重，更多钻柱有效重力传递至管柱下方。

旋转接头的原理和构造
一、旋转接头的工作原理旋转接头是一种用于传递旋转运动的机械传动装置。

它通过转动outer 和inner两个独立的同心圆环体来实现两个不在同一轴线上旋转轴的连接。

outer环与一个旋转轴相连,inner环与另一个旋转轴相连,两个环之间利用滚子、滚针等实现传动,从而使两个不共轴的旋转轴能够传递旋转运动。

二、旋转接头的主要构造1. 外环:与输入轴或输出轴相连,具有内环与之啮合的内齿。

2. 内环:与另一输入轴或输出轴相连,外周带有与外环啮合的外齿。

3. 滚子或滚针:设置在外环与内环之间,用来传递两环间的运动和载荷。

4. 盖板:设置在两侧将内外环覆盖,防止滚子脱落。

5. 密封件:设置在转动接触面的两端,防止润滑脂漏失。

6. 轴承:支撑接头的转动部件,保证其顺畅旋转。

7. 外壳:包覆住整个内外环和运动件,对接头提供保护。

三、旋转接头的种类根据用途不同,有电工滚环式、十字轮式、老虎接头、万向接头等不同结构形式的旋转接头。

四、旋转接头的工作特点1. 允许输入输出轴呈一定角度交叉。

2. 可以传递较大的扭矩。

3. 运动灵活,允许一定的轴向、径向位移。

4. 使用寿命长,安装和拆卸方便。

5. 结构紧凑,使用可靠。

综上所述,旋转接头通过外、内环齿轮啮合的方式传递两根交叉轴的扭矩,实现非共轴旋转运动的转接,是各种机械设备中不可或缺的部件。

选择合理的结构形式非常重要。

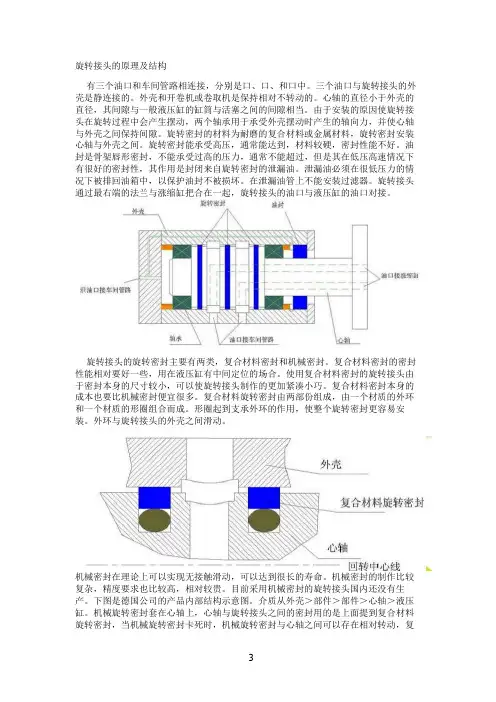

旋转接头的原理及结构有三个油口和车间管路相连接，分别是口、口、和口中。

三个油口与旋转接头的外壳是静连接的。

外壳和开卷机或卷取机是保持相对不转动的。

心轴的直径小于外壳的直径，其间隙与一般液压缸的缸筒与活塞之间的间隙相当。

由于安装的原因使旋转接头在旋转过程中会产生摆动，两个轴承用于承受外壳摆动时产生的轴向力，并使心轴与外壳之间保持间隙。

旋转密封的材料为耐磨的复合材料或金属材料，旋转密封安装心轴与外壳之间。

旋转密封能承受高压，通常能达到，材料较硬，密封性能不好。

油封是骨架唇形密封，不能承受过高的压力，通常不能超过，但是其在低压高速情况下有很好的密封性，其作用是封闭来自旋转密封的泄漏油。

泄漏油必须在很低压力的情况下被排回油箱中，以保护油封不被损坏。

在泄漏油管上不能安装过滤器。

旋转接头通过最右端的法兰与涨缩缸把合在一起，旋转接头的油口与液压缸的油口对接。

旋转接头的旋转密封主要有两类，复合材料密封和机械密封。

复合材料密封的密封性能相对要好一些，用在液压缸有中间定位的场合。

使用复合材料密封的旋转接头由于密封本身的尺寸较小，可以使旋转接头制作的更加紧凑小巧。

复合材料密封本身的成本也要比机械密封便宜很多。

复合材料旋转密封由两部份组成，由一个材质的外环和一个材质的形圈组合而成。

形圈起到支承外环的作用，使整个旋转密封更容易安装。

外环与旋转接头的外壳之间滑动。

机械密封在理论上可以实现无接触滑动，可以达到很长的寿命。

机械密封的制作比较复杂，精度要求也比较高，相对较贵。

目前采用机械密封的旋转接头国内还没有生产。

下图是德国公司的产品内部结构示意图。

介质从外壳＞部件＞部件＞心轴＞液压缸。

机械旋转密封套在心轴上，心轴与旋转接头之间的密封用的是上面提到复合材料旋转密封，当机械旋转密封卡死时，机械旋转密封与心轴之间可以存在相对转动，复合材料旋转密封启着保险作用，机械旋转密封与外壳之间的配合与密封也是通过复合材料旋转密封实现的。

机械旋转密封主要由个金属环组成，图中分别标记为部件、部件、部件、部件。

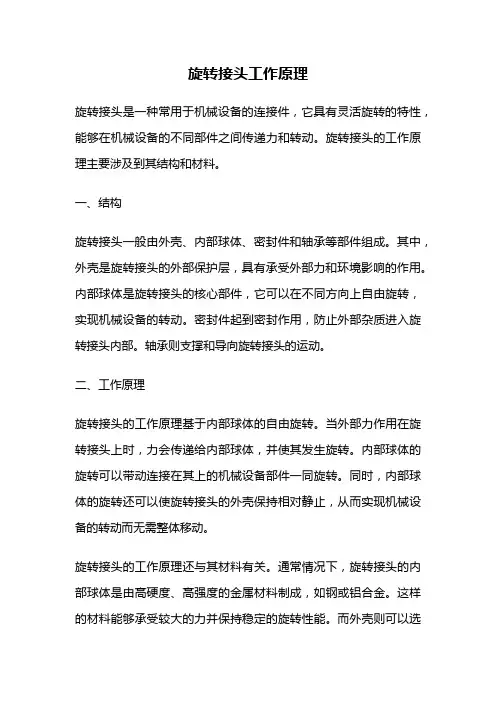

旋转接头工作原理旋转接头是一种常用于机械设备的连接件，它具有灵活旋转的特性，能够在机械设备的不同部件之间传递力和转动。

旋转接头的工作原理主要涉及到其结构和材料。

一、结构旋转接头一般由外壳、内部球体、密封件和轴承等部件组成。

其中，外壳是旋转接头的外部保护层，具有承受外部力和环境影响的作用。

内部球体是旋转接头的核心部件，它可以在不同方向上自由旋转，实现机械设备的转动。

密封件起到密封作用，防止外部杂质进入旋转接头内部。

轴承则支撑和导向旋转接头的运动。

二、工作原理旋转接头的工作原理基于内部球体的自由旋转。

当外部力作用在旋转接头上时，力会传递给内部球体，并使其发生旋转。

内部球体的旋转可以带动连接在其上的机械设备部件一同旋转。

同时，内部球体的旋转还可以使旋转接头的外壳保持相对静止，从而实现机械设备的转动而无需整体移动。

旋转接头的工作原理还与其材料有关。

通常情况下，旋转接头的内部球体是由高硬度、高强度的金属材料制成，如钢或铝合金。

这样的材料能够承受较大的力并保持稳定的旋转性能。

而外壳则可以选择耐磨、耐腐蚀的材料，以增加旋转接头的使用寿命。

三、应用领域旋转接头广泛应用于各类机械设备中，如汽车、航空航天、机床等。

在汽车领域，旋转接头常用于转向系统和传动系统，实现车轮的转向和传递驱动力。

在航空航天领域，旋转接头用于航空发动机的连接和传动，确保发动机的正常运转。

在机床领域，旋转接头则可以用于机床主轴的连接和传动，实现工件的加工。

总结旋转接头的工作原理是基于内部球体的自由旋转，通过外部力传递给内部球体，带动机械设备的转动。

它的结构包括外壳、内部球体、密封件和轴承等部件，材料选择上则需考虑其硬度、强度和耐磨性。

旋转接头广泛应用于汽车、航空航天和机床等领域，为机械设备的运转提供灵活可靠的连接方式。

通过了解旋转接头的工作原理，可以更好地理解其在机械设备中的重要作用。

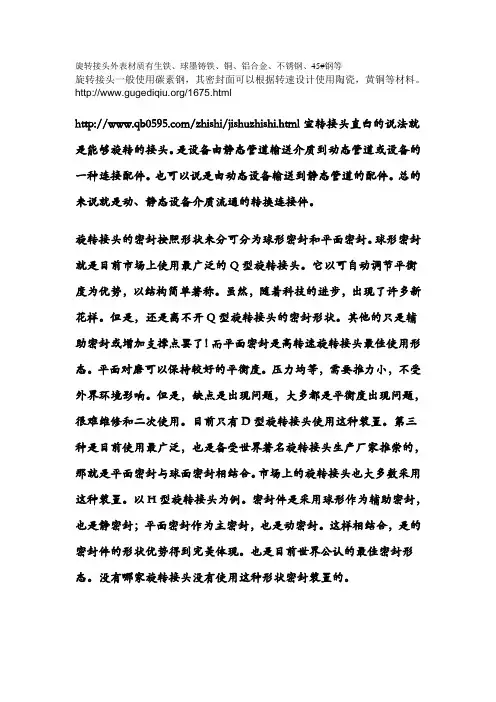

旋转接头外表材质有生铁、球墨铸铁、铜、铝合金、不锈钢、45#钢等旋转接头一般使用碳素钢，其密封面可以根据转速设计使用陶瓷，黄铜等材料。

/1675.html/zhishi/jishuzhishi.html宣转接头直白的说法就是能够旋转的接头。

是设备由静态管道输送介质到动态管道或设备的一种连接配件。

也可以说是由动态设备输送到静态管道的配件。

总的来说就是动、静态设备介质流通的转换连接件。

旋转接头的密封按照形状来分可分为球形密封和平面密封。

球形密封就是目前市场上使用最广泛的Q型旋转接头。

它以可自动调节平衡度为优势，以结构简单著称。

虽然，随着科技的进步，出现了许多新花样。

但是，还是离不开Q型旋转接头的密封形状。

其他的只是辅助密封或增加支撑点罢了！而平面密封是高转速旋转接头最佳使用形态。

平面对磨可以保持较好的平衡度。

压力均等，需要推力小，不受外界环境影响。

但是，缺点是出现问题，大多都是平衡度出现问题，很难维修和二次使用。

目前只有D型旋转接头使用这种装置。

第三种是目前使用最广泛，也是备受世界著名旋转接头生产厂家推崇的，那就是平面密封与球面密封相结合。

市场上的旋转接头也大多数采用这种装置。

以H型旋转接头为例。

密封件是采用球形作为辅助密封，也是静密封；平面密封作为主密封，也是动密封。

这样相结合，是的密封件的形状优势得到完美体现。

也是目前世界公认的最佳密封形态。

没有哪家旋转接头没有使用这种形状密封装置的。

旋转接头按照外观材质来划分可分为铸铁、铸铜、铸钢等三大类。

其他的都是这三大类的变种。

铸铁的优点是铸造简单方便，成本低，容易加工；缺点是不耐腐蚀，容易磨损；铸铜的优点也是铸造简单，容易加工，成本高点，但是耐腐蚀。

缺点是硬度不好掌握，容易变形；铸钢件的优点是硬度高，抗压耐磨，产品外观精美。

缺点是成本高，性价比低，只有高端产品才考虑这一块，目前是国外使用较多，特别是欧美进口旋转接头，大多使用铸钢件。

其他的铸件都是打唬头的多，没有什么实际价值，更谈不上性价比了！为什么纸板生产线的旋转接头容易泄漏？(YC)一些有纸板生产线的纸箱厂反映，纸板生产线上的旋转接头很容易损坏。

旋转接头的结构和工作原理
旋转接头是一种常见的机械连接装置，用于实现两个或多个部件之间
的旋转连接。

它通常由内圈、外圈、滚珠和保持器等组成，结构简单而可靠。

在工作时，旋转接头通过润滑剂或油脂的润滑，使内圈和外圈之间的
摩擦减小到最小，从而能够实现高速、平稳的旋转。

旋转接头的结构主要包括内圈和外圈，内圈固定在两个相邻部件的中
心轴上，外圈连接到另一个部件上。

内圈和外圈之间通过滚珠和保持器相
连接。

滚珠通常由硬度高、耐磨、耐腐蚀的材料制成，如钢或陶瓷。

它们
被放置在内圈和外圈之间的凹槽中，形成滚动轨迹，从而减小了接点之间
的摩擦。

保持器则用于固定滚珠的位置，防止其脱离凹槽。

旋转接头的工作原理是通过滚珠的滚动来减小内圈和外圈之间的摩擦。

当两个部件连接在一起时，内圈和外圈之间的相对运动会使滚珠开始滚动。

由于滚珠的滚动摩擦较小，因此可以大大减小接触点之间的摩擦，从而减
少了能量损失和磨损。

旋转接头在工作时需要注入润滑剂或油脂，以保证内圈和外圈之间的
良好润滑。

润滑剂可以在接头的内外圈之间形成一层薄膜，减小接触面积，从而减少了摩擦，并提高了旋转效率。

此外，润滑剂还能够冷却接头，防
止过热和损坏。

旋转接头通常用于需要高速、平稳旋转的设备中，如汽车引擎、风力
发电机等。

由于其结构简单、工作可靠、使用寿命长等特点，旋转接头被
广泛应用于各个领域。

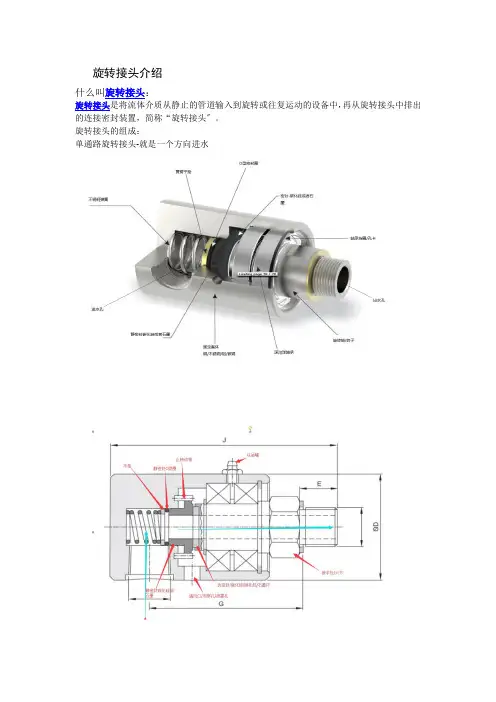

旋转接头介绍
什么叫旋转接头：
旋转接头是将流体介质从静止的管道输入到旋转或往复运动的设备中，再从旋转接头中排出的连接密封装置，简称“旋转接头〞。

旋转接头的组成：
单通路旋转接头-就是一个方向进水
单通
双通-由进水孔〔弯头配长内管〕进入再由出口流出，全过程不泄露
以上介绍全是平面密封〔因为用量太大，也是应用最广泛的〕
旋转接头的类别
平面密封〔机械密封〕
球面密封〔凹凸严密配合密封〕大多用在造纸，印染，〔我也不太专业所以这个就不介绍了〕线密封〔O型圈密封〕大口径旋转接头〔海底输油管道-钢铁大型管道水，用量不大〕
这3种类别是最常见的也是国际都在用的密封方式
旋转接头的应用：
钢铁用量是最大的，连铸机，火红的钢材在运输线上温度太高，就要给运输棍冷却，旋转接头就用在运输棍两端给炉棍内部冷却。

其他行业也根本都是这样使用
要么用旋转接头给辊到冷却，要么通蒸汽或热油给辊道加热，
这是单通使用图
双通使用图
尺寸比照
DN 8 10 15 20 25 32 40 50
2 1/2 3〞4〞
DN 65 80 100。

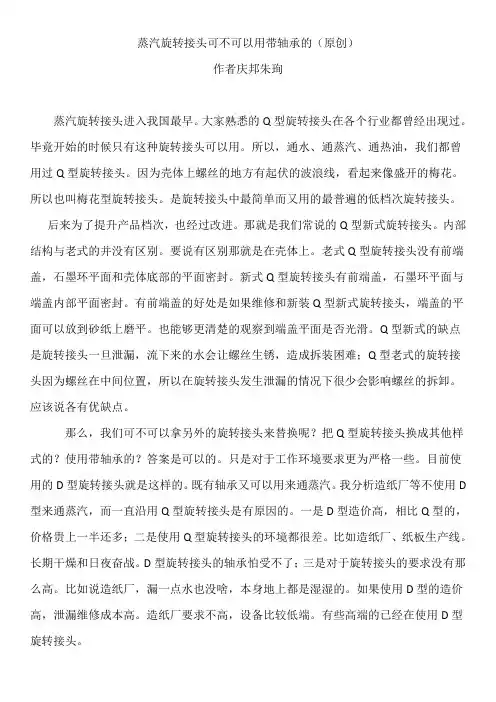

蒸汽旋转接头可不可以用带轴承的（原创）作者庆邦朱珣蒸汽旋转接头进入我国最早。

大家熟悉的Q型旋转接头在各个行业都曾经出现过。

毕竟开始的时候只有这种旋转接头可以用。

所以，通水、通蒸汽、通热油，我们都曾用过Q型旋转接头。

因为壳体上螺丝的地方有起伏的波浪线，看起来像盛开的梅花。

所以也叫梅花型旋转接头。

是旋转接头中最简单而又用的最普遍的低档次旋转接头。

后来为了提升产品档次，也经过改进。

那就是我们常说的Q型新式旋转接头。

内部结构与老式的并没有区别。

要说有区别那就是在壳体上。

老式Q型旋转接头没有前端盖，石墨环平面和壳体底部的平面密封。

新式Q型旋转接头有前端盖，石墨环平面与端盖内部平面密封。

有前端盖的好处是如果维修和新装Q型新式旋转接头，端盖的平面可以放到砂纸上磨平。

也能够更清楚的观察到端盖平面是否光滑。

Q型新式的缺点是旋转接头一旦泄漏，流下来的水会让螺丝生锈，造成拆装困难；Q型老式的旋转接头因为螺丝在中间位置，所以在旋转接头发生泄漏的情况下很少会影响螺丝的拆卸。

应该说各有优缺点。

那么，我们可不可以拿另外的旋转接头来替换呢？把Q型旋转接头换成其他样式的？使用带轴承的？答案是可以的。

只是对于工作环境要求更为严格一些。

目前使用的D型旋转接头就是这样的。

既有轴承又可以用来通蒸汽。

我分析造纸厂等不使用D 型来通蒸汽，而一直沿用Q型旋转接头是有原因的。

一是D型造价高，相比Q型的，价格贵上一半还多；二是使用Q型旋转接头的环境都很差。

比如造纸厂、纸板生产线。

长期干燥和日夜奋战。

D型旋转接头的轴承怕受不了；三是对于旋转接头的要求没有那么高。

比如说造纸厂，漏一点水也没啥，本身地上都是湿湿的。

如果使用D型的造价高，泄漏维修成本高。

造纸厂要求不高，设备比较低端。

有些高端的已经在使用D型旋转接头。

所以，蒸汽旋转接头是可以使用带轴承的。

只是因为环境原因，对于轴承的要求比较高。

要用耐高温的润滑油；壳体最好使用不锈钢的。

密封件可以根据D型的内部结构结合着来用。

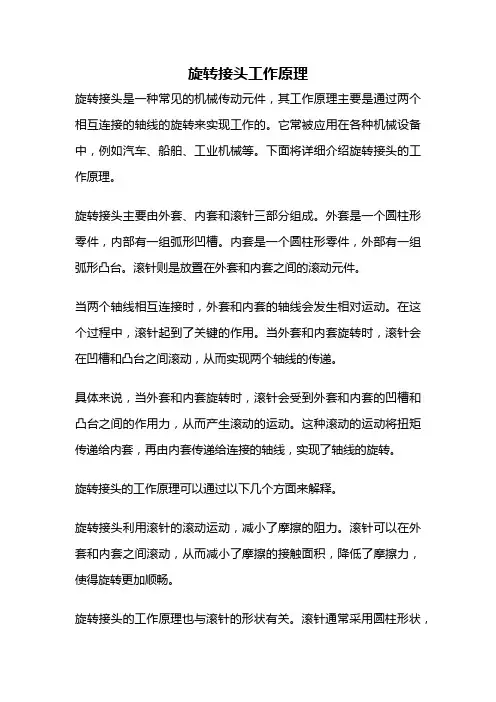

旋转接头工作原理旋转接头是一种常见的机械传动元件，其工作原理主要是通过两个相互连接的轴线的旋转来实现工作的。

它常被应用在各种机械设备中，例如汽车、船舶、工业机械等。

下面将详细介绍旋转接头的工作原理。

旋转接头主要由外套、内套和滚针三部分组成。

外套是一个圆柱形零件，内部有一组弧形凹槽。

内套是一个圆柱形零件，外部有一组弧形凸台。

滚针则是放置在外套和内套之间的滚动元件。

当两个轴线相互连接时，外套和内套的轴线会发生相对运动。

在这个过程中，滚针起到了关键的作用。

当外套和内套旋转时，滚针会在凹槽和凸台之间滚动，从而实现两个轴线的传递。

具体来说，当外套和内套旋转时，滚针会受到外套和内套的凹槽和凸台之间的作用力，从而产生滚动的运动。

这种滚动的运动将扭矩传递给内套，再由内套传递给连接的轴线，实现了轴线的旋转。

旋转接头的工作原理可以通过以下几个方面来解释。

旋转接头利用滚针的滚动运动，减小了摩擦的阻力。

滚针可以在外套和内套之间滚动，从而减小了摩擦的接触面积，降低了摩擦力，使得旋转更加顺畅。

旋转接头的工作原理也与滚针的形状有关。

滚针通常采用圆柱形状，其表面光滑，从而减小了与外套和内套的接触面积，进一步降低了摩擦力。

旋转接头的工作原理还与外套和内套的凹槽和凸台的形状有关。

凹槽和凸台通常采用弧形设计，使得滚针能够在其之间顺畅地滚动，从而实现扭矩的传递。

旋转接头的工作原理还与材料的选择有关。

为了减小摩擦力和磨损，旋转接头通常采用高强度、耐磨的材料制造，如高速钢、合金钢等。

旋转接头是一种通过滚针在外套和内套之间滚动来实现轴线传递的机械元件。

其工作原理主要是利用滚针的滚动运动和外套、内套的凹槽和凸台的配合，减小摩擦力，实现扭矩的传递。

通过合理的设计和材料选择，旋转接头能够在各种机械设备中稳定可靠地工作。

该资料由滕州市天旋旋转接头制造有限公司提供

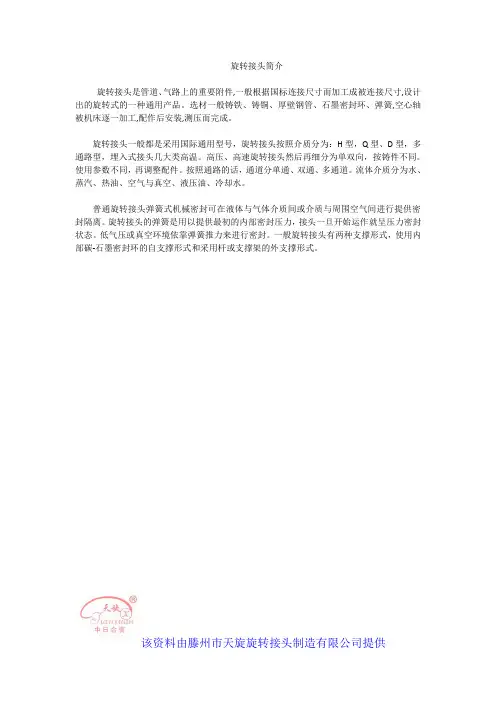

旋转接头简介
旋转接头是管道、气路上的重要附件,一般根据国标连接尺寸而加工成被连接尺寸,设计出的旋转式的一种通用产品。

选材一般铸铁、铸铜、厚壁钢管、石墨密封环、弹簧,空心轴被机床逐一加工,配作后安装,测压而完成。

旋转接头一般都是采用国际通用型号，旋转接头按照介质分为：H 型，Q 型、D 型，多通路型，埋入式接头几大类高温。

高压、高速旋转接头然后再细分为单双向，按铸件不同。

使用参数不同，再调整配件。

按照通路的话，通道分单通、双通、多通道。

流体介质分为水、蒸汽、热油、空气与真空、液压油、冷却水。

普通旋转接头弹簧式机械密封可在液体与气体介质间或介质与周围空气间进行提供密封隔离。

旋转接头的弹簧是用以提供最初的内部密封压力，接头一旦开始运作就呈压力密封状态。

低气压或真空环境依靠弹簧推力来进行密封。

一般旋转接头有两种支撑形式，使用内部碳-石墨密封环的自支撑形式和采用杆或支撑架的外支撑形式。

烘缸蒸汽旋转接头组件介绍
暨安装步骤培训
步骤1.名称：过度法兰步骤2.名称：轴头法兰步骤3.名称：环形支架步骤4.名称：水平管
安装位置：烘缸主轴安装位置：过渡法兰、石墨环安装位置：设备机壳安装位置：进气壳体
紧固密封：螺栓、密封胶紧固密封：螺栓、球面密封紧固密封：螺栓紧固密封：螺栓、O型圈
步骤5.名称：进气壳体及弹簧活塞步骤6.名称：石墨环步骤7.名称：回水尾盖步骤8.名称：虹吸管组装安装位置：环形支架、进气壳体安装位置：蒸汽密封安装位置：进气壳体安装位置：烘干内部
紧固密封：螺栓、O型圈紧固密封：弹簧、球面紧固密封：螺栓、垫紧固密封：螺栓、O型圈
步骤8.名称：虹吸嘴调整旋转接头结构示意虹吸管结构示意（悬臂固定式）
上排烘缸吸嘴方向对着纸机出纸的方向开机前需检查石墨环润滑情况部分光泽缸采用弯头式
下排烘缸吸嘴方向对着纸机网部方向紧固螺栓等级为12.9级
吸嘴与烘干最低面距离3-5mm。

旋转接头原理旋转接头是一种常见的机械传动装置，其原理是通过旋转轴的转动来实现传递动力或转动方向的改变。

旋转接头在工业生产中具有广泛的应用，能够满足各种复杂的传动需求。

本文将介绍旋转接头的原理及其工作方式，以及在实际应用中的一些注意事项。

旋转接头的原理主要是依靠内部的齿轮、轴承等零部件，通过合理的设计和安装，实现传递动力和转动方向的改变。

在旋转接头内部，通常会设置齿轮和轴承，齿轮通过齿轮轴与外部的传动装置相连，当外部传动装置转动时，齿轮轴也会跟着转动。

同时，轴承的设置能够减小因转动而产生的摩擦力，保证旋转接头的顺畅运转。

在工作时，当外部传动装置转动时，通过齿轮的传动，旋转接头内部的轴承也会跟着转动，从而实现了动力的传递。

同时，齿轮的设计可以根据需要实现不同的转速比，从而满足不同的传动需求。

此外，旋转接头还可以通过合理的设计来改变传动方向，使得动力能够在不同的方向上传递，提高了机械传动的灵活性和多样性。

在实际应用中，旋转接头的选择和安装需要注意一些问题。

首先，需要根据实际的传动需求来选择合适的旋转接头型号和规格，确保其能够满足工作要求。

其次，安装时需要保证旋转接头与外部传动装置之间的对中性，避免因对中不良而导致的振动和噪音。

此外，还需要定期对旋转接头进行润滑和维护，确保其正常运转和使用寿命。

总之，旋转接头作为一种重要的机械传动装置，其原理是通过内部的齿轮、轴承等零部件，实现动力的传递和转动方向的改变。

在实际应用中，需要根据实际需求选择合适的旋转接头，并注意安装和维护，以确保其正常运转和使用寿命。

希望本文能够帮助大家更好地理解旋转接头的原理和工作方式，为实际应用提供一些参考。

旋转接头的工作原理
作者庆邦朱珣
不同旋转接头工作原理是不一样的。

虽然说旋转接头的密封结构大同小异。

大多都是采用弹簧推动助力式密封。

可是因为流通的介质不一样，所以工作原理也是不一样的。

高温旋转接头通热油的情况下，如果是单边安装旋转接头，就会采用双向旋转接头。

可以同时通过一个旋转接头进出。

为了辊筒温度均匀，安装单边双向旋转接头一般都会采用内管进油，壳体旁边的孔做为出油口。

内管长度超过辊筒的二分之一。

在内管尾部一段钻上一些小孔。

为了保证辊筒内油的满的。

会把内管加大，出油口变小。

如果是辊筒两头一头装一个，那就更简单了。

只要安装同样大小的旋转接头就可以了。

不管哪一头进出都是一样的。

蒸汽用旋转接头也叫高温旋转接头。

不同的是，蒸汽用旋转接头都是旁边孔做为进汽口。

内管做为虹吸管起到排水作用。

排水的好坏直接关系到辊筒的温度高低。

所以虹吸管一般采用一截硬管和一节软管。

硬管伸到辊筒内部，软管下垂贴近辊筒内壁。

这样在蒸汽的压力作用下，冷凝水排出。

通水旋转接头的工作原理和高温导热油旋转接头是一样的。

单边安装双向旋转接头，采用内管进水，进水的速度高于出水的速度。

保持辊筒内水永远是满的。

如果是一头安装一个，也最好是进水快出水慢。

不过因为进水一般都是用水泵加压过的，所以用一样辊筒两头用一样的旋转接头也会是进水快出水慢。

解读旋转接头旋转接头是一种将流体介质从静态系统输入到动态旋转系统的过渡连接密封装置。

一般可分为：高压旋转接头，高温旋转接头，高速旋转接头，水冷旋转接头，液压旋转接头，气动旋转接头等。

高压式旋转接头的结构特点：高压式旋转接头主要包含壳体、密封圈、轴卡环、轴承、孔用挡圈、空心轴，其特征在于：密封圈设置在壳体内沟槽中，轴卡环设置在空心轴沟槽中，轴承设置在壳体内孔与空心轴外径之间，由孔用挡圈限位将所有部件连接成整体。

本高压式旋转接头的有益效果是：结构简单、支撑稳定、承受压力大、耐压25MPa，转速为0-10转/分钟，适用于水、液压油介质高温旋转接头特点：适用于高温导热油，球面密封设计，双无油轴承支撑，进口浸锑环独特抗杂质及二次密封设计介质：热油。

温度：≤450℃。

转速速：≤200rpm。

压力：≤1.8Mpa液压旋转接头：内有独立管路，旋转接头内部有两个精密轴承，运转平稳持久可靠、坚固灵活，磨擦系数小，故可以高速运转。

一般来说，液压旋转接头通常是用于向旋转设备之上的液压执行机构等输送液压介质的设备。

液压旋转接头的应用逐渐广泛。

如果液压执行机构相对于介质源是固定的，可使用钢管向执行机构输送介质。

如果执行机构相对于介质源有小量运动（移动、转动、摆动）则可使用高压软管连接。

如果在高速旋转的轴上有一个液压缸，向其输送介质则需要用到旋转接头。

水冷旋转接头：通冷却水旋转接头是一种内部采用轴承支撑的旋转接头。

通冷却水旋转接头内部采用石墨环密封，结构简单，维修方便，密封可靠。

结构空心轴通过螺纹或法兰直接与辊筒相连，为主要的旋转部件；密封结构综合了Q型（内装式密封）和D型旋转接头（滚动轴承支承）结构的特点。

并采用了平衡式密封设计，使工作压力对密封环两端产生压力几乎相等，从而有效地降低了密封载荷对密封端面的磨损，延长了使用寿命；滚动轴承对空心轴的支承使旋转扭矩大为降低，运转灵活，加上体积小、重量轻。

因此可适用于较高转速条件下。

旋转接头工作原理旋转接头是一种常见的机械传动装置，它可以实现两个轴线在一定角度范围内的旋转传动。

在工业生产中，旋转接头被广泛应用于各种机械设备中，如起重机、挖掘机、风力发电机等。

本文将介绍旋转接头的工作原理及其应用。

1. 结构组成。

旋转接头通常由内外圆筒、轴承、密封件、齿轮等部件组成。

内外圆筒通过轴承连接，内部装有齿轮传动装置，外部则安装有密封件，用于防止润滑油泄漏。

当旋转接头工作时，齿轮传动装置驱动内外圆筒相对旋转，实现轴线的转动。

2. 工作原理。

旋转接头的工作原理主要依靠齿轮传动和轴承支撑。

当外部设备需要实现轴线的旋转传动时，通过齿轮传动装置将动力传递到内圆筒上，内圆筒受到动力驱动后开始旋转。

同时，内外圆筒之间的轴承起到支撑作用，保证了旋转的稳定性和平稳性。

通过这种方式，旋转接头可以实现轴线在一定角度范围内的旋转传动。

3. 应用领域。

旋转接头广泛应用于各种机械设备中。

例如在起重机中，旋转接头可以实现起重臂的旋转，从而实现货物的吊装和放置。

在挖掘机中，旋转接头可以实现铲斗的旋转，提高了挖掘效率。

在风力发电机中，旋转接头可以实现风叶的旋转，将风能转化为机械能。

除此之外，旋转接头还应用于建筑机械、港口机械、冶金机械等领域，为各种机械设备提供了灵活的旋转传动解决方案。

4. 注意事项。

在使用旋转接头时，需要注意定期进行润滑维护，保证轴承的正常运转。

另外，在使用过程中要避免超负荷工作，以免损坏轴承和齿轮传动装置。

同时，在安装和使用过程中要注意密封件的安装，确保润滑油不会泄漏，影响设备的正常运转。

总结。

旋转接头作为一种重要的机械传动装置，具有广泛的应用前景。

它通过齿轮传动和轴承支撑实现了轴线的旋转传动，为各种机械设备提供了灵活的解决方案。

在今后的工业生产中，旋转接头将继续发挥重要作用，推动机械设备的发展和进步。

蒸汽旋转接头的标准主要包括以下方面：介质压力：标准要求介质的压力在0～2MPa之间。

温度：标准要求介质的温度在0～200℃之间。

转速：标准要求转速不大于
1500r/min。

尺寸：标准要求旋转接头的公称尺寸在15～80mm之间。

工作参数：标准要求的工作参数包括介质压力、温度、转速和旋转接头的公称尺寸。

安装方式：标准还规定了旋转接头的安装方式，包括内管、旋转接头的端盖的连接方式，以及外管的连接方式等。

总之，蒸汽旋转接头的标准是一个综合性的标准，涉及到多个方面。

在实际应用中，需要根据具体情况制定相应的标准，以确保蒸汽旋转接头的安全使用。

气动旋转接头是一种能够完成旋转运动并传送气体、油液或者其他工业介质的机械元件。

它广泛应用于自动化设备、食品加工、医疗器械和机床加工等行业中。

相对于传统的转接头，需要更好的机械特性，可靠的密封性以及更高的耐用性。

下面我们将从的分类、主要应用和发展趋势三个方面详细探讨。

1. 的分类根据的应用领域、工业需求和机械结构等因素，可以分为很多不同类型。

其中一些非常重要的分类如下：（1）单路通道旋转接头。

这种接头在旋转时将气体或油液从一侧的通道传输到另一侧。

（2）多路通道旋转接头。

这种接头类似于单路通道旋转接头，但是拥有更多的通道。

（3）同轴旋转接头。

同轴旋转接头可以同时进行旋转和传输。

（4）平面。

平面与同轴旋转接头相似，但是内部结构不同，可以更加灵活地传输气体和油液。

（5）旋转联轴器。

旋转联轴器是一种将旋转运动与线性运动结合在一起的特殊接头。

2. 的主要应用的应用十分广泛。

以下是一些主要的应用领域：（1）自动化生产线。

在自动化生产线中，可以用于连接不同的机械设备，完成工业流程的传输和控制。

（2）夹具和机床。

在夹具和机床上具有非常重要的作用，例如在加工零部件时需要进行旋转和控制。

（3）食品加工行业。

在食品加工行业中用于传送食品，例如制作面包的传送带。

（4）医疗器械。

在医疗器械中具有非常重要的作用，例如用于手术器械的控制和传输。

3. 的发展趋势随着工业自动化、电子商务以及新能源等技术的不断发展，的应用也得到了广泛的推广和应用。

以下是未来发展的一些趋势：（1）不断提高旋转接头的密封性和耐用性，以更好地满足工业生产的需求。

（2）增加旋转接头的智能化程度，例如在旋转接头上加装传感器和控制器，以提高控制效率和传输准确性。

（3）加强旋转接头的材料研究和制造技术，以满足不同的工业需求和环境条件。

综上所述，是一种十分重要的机械元件，具有非常广泛的应用和良好的发展前景。

未来，随着工业技术的不断进步，将会在更多的行业中发挥其作用，为工业生产提供更加可靠、高效的机械支持。
