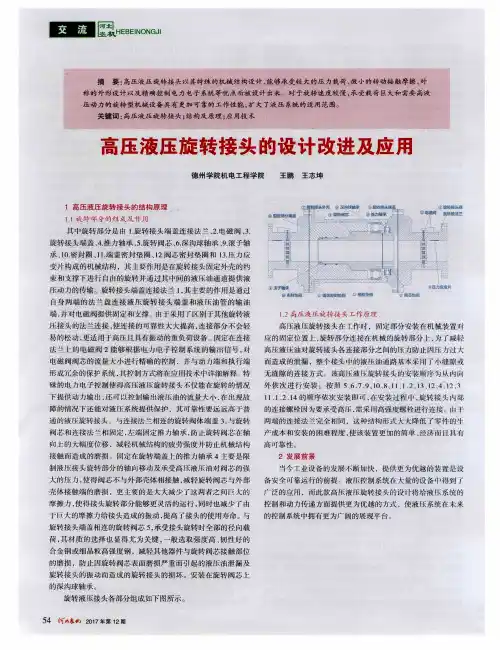

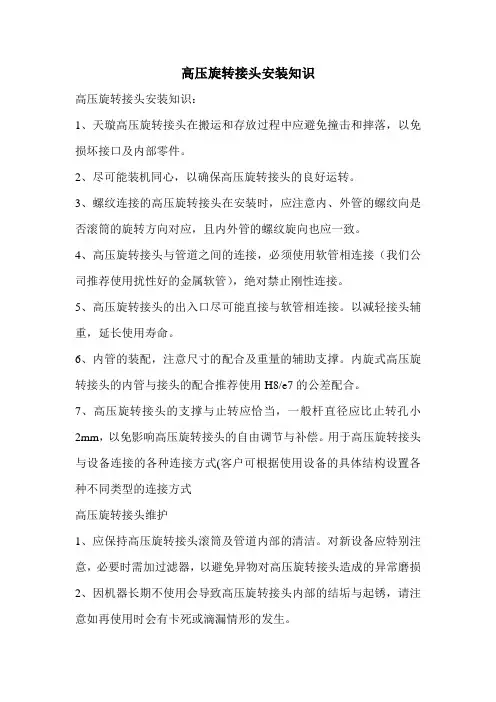

高压旋转接头安装知识高压旋转接头安装知识：1、天璇高压旋转接头在搬运和存放过程中应避免撞击和摔落，以免损坏接口及内部零件。
2、尽可能装机同心，以确保高压旋转接头的良好运转。
3、螺纹连接的高压旋转接头在安装时，应注意内、外管的螺纹向是否滚筒的旋转方向对应，且内外管的螺纹旋向也应一致。
4、高压旋转接头与管道之间的连接，必须使用软管相连接（我们公司推荐使用扰性好的金属软管），绝对禁止刚性连接。
5、高压旋转接头的出入口尽可能直接与软管相连接。
以减轻接头辅重，延长使用寿命。
6、内管的装配，注意尺寸的配合及重量的辅助支撑。
内旋式高压旋转接头的内管与接头的配合推荐使用H8/e7的公差配合。
7、高压旋转接头的支撑与止转应恰当，一般杆直径应比止转孔小2mm，以免影响高压旋转接头的自由调节与补偿。
用于高压旋转接头与设备连接的各种连接方式(客户可根据使用设备的具体结构设置各种不同类型的连接方式高压旋转接头维护1、应保持高压旋转接头滚筒及管道内部的清洁。
对新设备应特别注意，必要时需加过滤器，以避免异物对高压旋转接头造成的异常磨损2、因机器长期不使用会导致高压旋转接头内部的结垢与起锈，请注意如再使用时会有卡死或滴漏情形的发生。
3、带有注油装置的请定期注油，确保高压旋转接头轴承运转的可靠性。
4、流通热体介质的高压旋转接头应逐渐生温，避免温度急变。
5、检查密封面的磨损状况及厚度变化情况（一般正常磨损为5——10mm);观察密封面的摩擦轨迹，看是否出现三点断续或、划伤等问题，如有上属状况，应立即更换。
6、高压旋转接头应轻拿轻放，严禁受冲击，以免损失接头构件。
7、严禁异物进入高压旋转接头内部。
8、高压旋转接头不要长期空转。
旋转接头的安装使用和故障分析关键字：旋转接头机械密封安装规范故障分析1.1旋转接头的介绍旋转接头，是一种旋转的机械密封装置，它是将介质由固定供应管路输入到旋转滚筒中去的过渡部件。
应用旋转接头的介质包括蒸汽、水、导热油、液压油、空气和冷却液等。
旋转接头作为机械设备转动部件和非旋转部件的连接体，在各类机械设备中使用广泛。
随着我国工业的迅速发展，旋转接头将得到越来越广泛的应用。
1.2旋转接头的工作原理普通旋转接头的弹簧式机械密封可在液体与气体介质间或介质与周围空气间进行提供密封隔离。
旋转接头的弹簧是用以提供最初的内部密封压力，接头一旦开始运作就呈压力密封状态，弹簧起补偿密封磨损作用。
低气压或真空环境依靠弹簧推力来进行密封。
旋转接头一般有三种密封形式，平面密封、球面密封和弹性体回转面密封。
随着旋转接头技术改进，旋转接头在平面密封一块引用了平衡式密封。
平衡式密封旋转接头，通常用于液体介质（如：水，冷却液等），也可用于传导水蒸汽或其它气体介质。
平衡密封技术使介质压力、推力载荷和密封面接触压力保持在最低限度。
这样即降低磨损又延长了密封寿命。
用弹簧对密封面进行加载固定，使其不能产生转动和攒动，正是这种旋转和攒动使辅助密封过早老化，进而使旋转接头产生泄漏。
平衡式密封通常由球轴承支撑。
球面密封是旋转接头通常采用的一种密封结构。
基本原理是通过球面和锥面相互挤压的接触面来实现密封，具有密封性能好、拆装方便等特点。
在球面密封结构中，影响它的密封性能的主要因素有两个方面：一是球面和锥面的加工质量；二是球面和锥面的研磨精度。
弹性圆柱体密封的密封面是窄带圆柱面，靠弹性体补偿磨损。
这种密封机构对圆柱体加工要求比较高，槽底加工尺寸、表面粗糙度、圆度、同轴度等都要得到严格保证。
密封环是旋转接头的主要易损件，在运行时，密封环不仅承受内部流体介质的压力而且还要承受来自外管运转所产生的旋转扭力。
因此车速、温度及介质等工况条件因素会影响密封环的使用寿命。

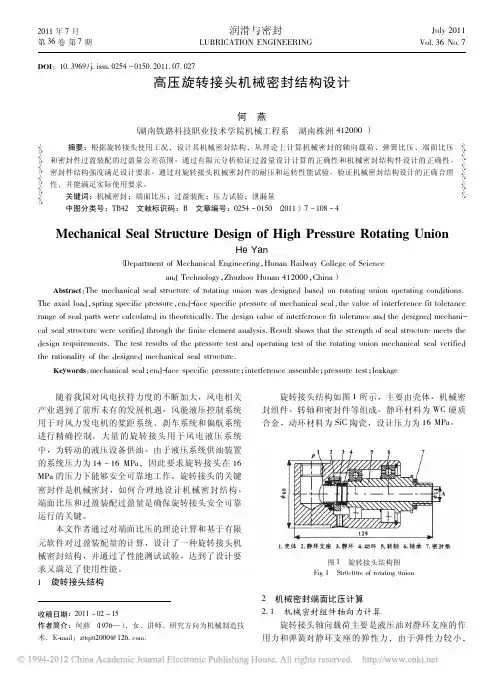

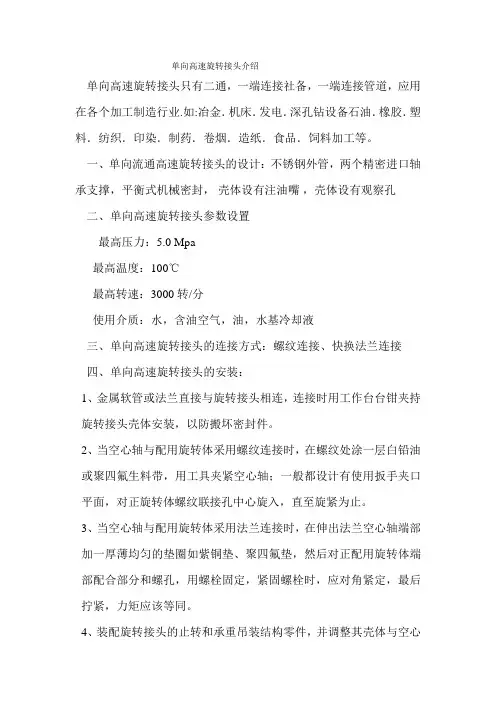

单向高速旋转接头介绍
单向高速旋转接头只有二通，一端连接社备，一端连接管道，应用在各个加工制造行业.如:冶金．机床．发电．深孔钻设备石油．橡胶．塑料．纺织．印染．制药．卷烟．造纸．食品．饲料加工等。
一、单向流通高速旋转接头的设计：不锈钢外管，两个精密进口轴承支撑，平衡式机械密封，壳体设有注油嘴，壳体设有观察孔
二、单向高速旋转接头参数设置
最高压力：5.0 Mpa
最高温度：100℃
最高转速：3000转/分
使用介质：水，含油空气，油，水基冷却液
三、单向高速旋转接头的连接方式：螺纹连接、快换法兰连接
四、单向高速旋转接头的安装：
1、金属软管或法兰直接与旋转接头相连，连接时用工作台台钳夹持旋转接头壳体安装，以防搬坏密封件。
2、当空心轴与配用旋转体采用螺纹连接时，在螺纹处涂一层白铅油或聚四氟生料带，用工具夹紧空心轴；一般都设计有使用扳手夹口平面，对正旋转体螺纹联接孔中心旋入，直至旋紧为止。
3、当空心轴与配用旋转体采用法兰连接时，在伸出法兰空心轴端部加一厚薄均匀的垫圈如紫铜垫、聚四氟垫，然后对正配用旋转体端部配合部分和螺孔，用螺栓固定，紧固螺栓时，应对角紧定，最后拧紧，力矩应该等同。
4、装配旋转接头的止转和承重吊装结构零件，并调整其壳体与空心
轴同心度一致，防止旋转接头装机使用时壳体振摆或转动
本文有滕州新天机械科技有限公司整理发布。
高速高压旋转接头的设计与安装
高速高压旋转接头是在高压力、高转速的情况下工作，在使用方面具有超高速、耐高压等特点，性能决一切，在原料材料的选用及旋转接头的设计方面要使得产品具有保证耐高温，耐摩擦，高速运转，广泛应用在重工业如冷轧机卷取机等。
高速高压旋转接头设计
高速设计，采用两个球轴承支撑，可以使用的最高转速为12000 RPM，运转平稳。
壳体采用铝合金制造，和设备连接的外管采用不锈钢，内部弹簧为不锈钢。
旋转接头铝合金壳体上有三个观察孔用于检测。
内部采用迷宫密封。
高压设计，全接触密封
全流通设计，多弹簧密封，弹簧外置，不和介质接触，流通通畅。
.密封采用平衡密封，密封面摩擦扭矩小，不需要为旋转接头提供支撑和止转。
轴承采用油脂润滑，有油嘴。
高速高压旋转接头特点：
1.旋转轴的材质用GCr12，该钢相比45#钢具有尺寸稳定性好、受热变形小、硬度高、耐磨性好等优点。
固定壳体的材质选用GCr15轴承钢，它具有较高的热强性和热硬性、较高的耐磨性和导热性。
轴与壳体经热处理后性能更稳定、硬度更高。
轴承的作用是为了旋转稳定、保证油膜的间隙始终一致，采用后轴承的精度低于前轴承一级来提高旋转轴的旋转精度避免旋转轴产生跳动，这样就把接头的间隙控制在了0.04mm。
2.增加辅助密封。
在间隙密封处增加了两道辅助密封，形成了柔性间隙密封，能够有效阻止并减缓旋转接头的泄漏量，增加了油膜的厚度，把原来的设计200ml/min泄漏量降低至50ml/min，超出了设计的要求。
由于旋转接头采用间隙密封密封作为主密封旋转密封时基本不会产生摩擦热，少量的摩擦60%的热量会被油膜泄油液带走，旋转轴的材料选用GCr12材质，它的热变形小；而固定壳的材料的导热性能比较好，一个热变形小，另一个导热性好，能够稳定密封处的间隙，这样就避免了旋转接头因温度原因出现研伤抱死的可能，提高了旋转接头的安全性。
高速高压旋转接头的安装事宜：
1、必须选择适合工作条件的旋转接头
2、高速高压旋转接头与设备旋转装置的旋转中心保持同心
3、在高速高压旋转接头的输入端和输出端，一定用软管连接，软管的长度必须考虑安装的自由度，不可过度的拉紧和过度的弯曲软管来达到止转的目的
4、安装高速高压旋转接头时，禁止敲打旋转接头。
（本文有新天机械科技有限公司整理发布）。
