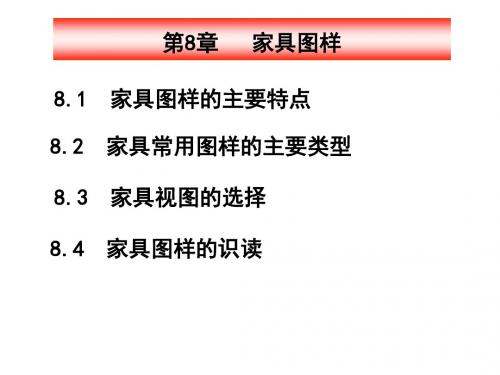

工程识图与制图第8章家具图样

第 8章 8.1 8.2 8.3 8.4
家具图样
家具图样的主要特点家具常用图样的主要类型家具视图的选择家具图样的识读
8.1 8.1 家具图样的主要特点家具图样的主要特点
• 家具图样的主要特点
• 家具的设计程序
1.提出设计方案 2.搜集设计资料 3.绘制家具工程图 4.绘制透视效果图 5.完成方案设计
1. 2. 3. 4.
标题栏视图尺寸技术要求
家具装配图的识读
• • • • 了解表达对象、明确表达内容明确视图关系的表达特点根据装配关系，看装配图尺寸整体分析所有视图，想像并明确家具的空间造型
•
本章结束
8.2家具图样的主要类型源自• 零件图方凳零件图
部件图
单柜写字桌的脚架部件图
大样图
床屏曲线大样图
剖视图
•全剖视、半剖视、阶梯剖视、旋转剖视
• 全剖视
半剖视
阶梯剖视
旋转剖视
剖面符号的画法
局部详图
家具装配图
家具视图的选择 8.18.3家具图样的主要特点
主视图的选择
其他视图的选择
家具图样的识读 8.18.4家具图样的主要特点家具装配图的主要内容

家具制造图.pptx

垂直相交的两零件榫头有
足够空间实现最佳接合（图A）。
零件断面尺寸较小时，
两零件榫头要相互避让来
确保接合强度的最优化；
避让法有：两零件榫头相互交叉பைடு நூலகம்图C、E)，榫头不交叉、强度要求高的零件取长榫头（图B、 D)，两零件榫头在交汇处位置错开。
角部立体接点接合三视图
平面接点接合（斜肩榫）
第二章家具制造图
家具制造图 1、结构装配图
是表达家具内外详细结构的图样，即详细表达材料、尺寸、功能及零部件间的装配关系。 2、部件图、零件图表达零部件形状、大小及加工装配所需的尺寸等。 3、安装图用来指导家具安装的图样。包括标题、拆装步骤、五金及零部件明细表、拆装简图。
第二章家具制造图
通常家具侧面外形简单，为表达其内部结构常将左视图画成全剖视图。剖切符号标注：当沿对称面剖切，且按基本视图位置放置时允许省略剖切符号及字母。当按基本视图位置放置时可省略投影方向线。
第二章家具制造图
2、剖视图常用表达方法： 1）全剖视图：
若家具顶面造型简单，其俯视图也常采用全剖视图。俯视图做全剖时，常沿家具面与脚架的分缝切开，当被剖切的桌面的形状仍需表示时，可用假想轮廓线双点划线表示桌面形状。
框架榫头。腿上两直角榫为平肩，外侧相邻两边为斜肩，装配
后榫头完全隐藏，外表只看能到三条接缝。
牙板接合
第二章家具制造图
4、家具的连接方式： 2）常用连接件的画法：螺栓连接在局部详图中：全剖视图：螺杆——粗虚线
螺栓头 ——不出头粗短线垫圈、螺母——长、短两粗短线左视图：螺栓或螺母外形，粗实线
一、结构装配图包括一组基本视图、结构的局部详图和某些零件的局部视图。基本视图反映家具整体一般不少于二个视图，且为表达内部结构常用剖视图和局部详图。

家具装配图纸识图培训非常好课件

目标：学员能够根据装配图纸准确清点出所有需要的零部件。
01
02
步骤
1. 提供学员一份家具装配图纸。
03
04
2. 学员根据图纸中的零部件列表进行清点，并记录下实际数量。
3. 学员将清点的结果与图纸进行对比，确保没有遗漏或多余。
05
06
注意事项：提醒学员注意图纸中的细节和比例尺，确保清点的准确性。
家具装配图纸识图培训课件
contents
目录
• 家具装配图纸基础知识 • 家具装配图纸识图技能 • 典型家具装配图纸解读实例 • 家具装配图纸识图实践训练
01 家具装配图纸基础知识
图纸的组成与要素
图形区域
详细展示家具的结构、尺寸、零部件等信息，是图纸的核心部分。
比例尺
表示图纸上与实际家具的尺寸比例关系。
三视图原理
阐述主视图、俯视图、左视图三个基本视图的形成原理及其在家具装配图中的应用，以及它们之间的投影关系。
装配图的表达方法与特点
装配图的表达方法
详细解析家具装配图中常用的表达方法，包括爆炸图、分层图、局部放大图等，以及这些表达方法在家具装配过程中的作用。
装配图的特点
概括装配图的主要特点，如详细性、精确性、直观性等，以及这些特点对家具设计和生产的重要性。
识读装配图的基本步骤与技巧
基本步骤
明确识读装配图的一般流程，包括了解装配图的整体构成、识别各个视图、理解零件间的装配关系等步骤。
识读技巧
分享一些实用的识读技巧，如如何通过视图间的投影关系理解家具的空间结构，如何借助尺寸标注和零件编号快速定位零件信息，以及如何通过分析装配图中的公差配合理解家具的精度要求等。这些技巧能够帮助学员提高识读效率和准确性。

17)室内家具平面图的绘制精品PPT课件

结束语
当你尽了自己的最大努力时，失败也是伟大的，所以不要放弃，坚持就是正确的。
When You Do Your Best, Failure Is Great, So Don'T Give Up, Stick To The End
演讲人：XXXXXX 时间：XX年XX月XX日
• 室内家具平面图的绘制 • 常用厨卫家具平面图的绘制
电视机的绘制
单人沙发的绘制
双人沙发的绘制
三人沙发的绘制
ห้องสมุดไป่ตู้
茶几的绘制
小茶几的绘制
椅子的绘制
餐桌餐椅的绘制
双人床的绘制
衣柜的绘制
书桌的绘制
常用厨卫家具
冰箱的绘制
冰箱的绘制
燃气灶的绘制
洗衣池的绘制
洗脸池的绘制
沐浴房的绘制
蹲便器的绘制
学习总结
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
You Know, The More Powerful You Will Be

《B家具图样》PPT课件

及家具主要尺寸等标准 3）影响功能和造型的重要尺寸：如一些重要的造型曲线
尺寸（用网格或加半径尺寸表示）、抽屉尺寸、ቤተ መጻሕፍቲ ባይዱ尺寸等。
返回
第二节家具结构装配图
一、视图二、尺寸三、零、部件明细表四、技术条件（或技术要求）五、结构装配图实例1 六、结构装配图实例2
返回
家具结构装配图：
用以表达家具的内外详细结构，包括零、
第九章家具图样
第一节家具设计图第二节家具结构装配图第三节家具部件图、零件图和大样图第四节家具图样的尺寸标注
概念返回
家具图样
家具图样可以分为两大类：即设计图和制造图
设计图中有：设计草图、设计图，包括效果图等
制造图中有：结构装配图、装配图、部件图和
零件图等
返回
第一节家具设计图
一、设计草图（徒手勾画）二、设计图（仪器准确制图）
返回
一、设计草图（徒手勾画）
1.透视图 2.视图（外形三视图） 3.尺寸
返回
图8-58
图8-59
返回
二、设计图（仪器准确制图）
设计图是正式的图样，要按国家标准绘制，设计图主要内容：
图形、尺寸、技术条件（要求）。
1.画设计图的要求
2.设计图尺寸标注
大样：是指与家具上该零件的实际大小形状完全一致的样板。
大样图要求： 1) 大样图中坐标方格线必须注明实际尺寸。如每格
50×50 2) 大样图中某些圆弧也要注明半径尺寸。 3) 大样图属于零件图范畴，但在部件图中某些零件
具有曲线形状，也可采用大样图方式画出。
返回
图7-34
图8-67
返回
技术条件也可以出现在零件、部件图中。

_家具制造图解-必修_

榫结合、圆钉结合、金属焊接、铆接等。可拆连接：
螺纹连接件。
第二章家具制造图
4、家具的连接方式： 1）榫结合：
实木家具又称框式家具，它是以榫接合的框架为承重构件，板件附设于框架之上，起围合空间或分隔空间的作用。传统实木家具为整体式（不可拆）结构；现代实木家具既有整体式，又有拆装式结构。整体式实木家具以榫接合为主，拆装式实木家具则以连接件接合为主。榫接合是通过榫头压入榫眼或榫槽的接合方式。
第二章家具制造图
3 、局部详图：画法：
一般与基本视图上某局部相同。也可采用多种形式，如基本视图某局部是外形，局部详图画成剖视。基本视图上某些细节往往不画，而依靠局部详图画全结构。
第二章家具制造图
4、家具的连接方式：家具结构，木家具以榫接合为主，板式家具则以连接件接合为主，金属家具以焊接、铆接为主，竹藤家具以编织、捆绑为主，塑料家具以浇铸、铆接为主，玻璃家具以铰接为主。不可拆连接：
第二章家具制造图
4 、家具的连接方式：
3）板式家具专用连接件连接的画法 ■ 偏心连接件
用于板式家具紧固连接，即将两个零部件连接后，相对位置不再发生改变的连接。
局部详图中用简化画法画出。基本视图用细实线十字加引出线文字说明。
偏心连接件连接视图
二合一或三合一偏心连接件由偏心体、吊紧螺钉（及预埋螺母）组成。
◆ 局部详图要靠近基本视图被放大的部分 ◆ 各详图的位置一般按投影关系安排。
第二章家具制造图
3 、局部详图：标注：
在基本视图上需画局部详图的附近标注详图的索引符号，直径8mm的实线圆。在相应的局部详图附近画直径12mm的粗实线圆，即局部详图符号。粗实线圆外右侧中间画一水平细实线，上面写局部详图的比例。

整屋定制家具的制图PPT课件

57
护墙板的设计及其标准
1. 设计前工作 2. 平面制图 3. 立面图生成 4. 平、立面图绘图标准 5. 搭接口的设计标准
2019/9/11
58
2019/9/11
59
设计前工作
1. 护墙板上的电器设备等 2. 护墙板前将要摆放的物件 3. 与之配套的隐蔽工程项目
2019/9/11
60
设计前分析
1. 长衣服数量 2. 短衣服数量 3. 裤子数量 4. 鞋子数量 5. 保险柜 6. 穿衣镜 7. 首饰盒 8. 领带 9. 裤架使用 10.被子数量 11.旅行箱包 12.其他功能
根据不同房间的功能向客户咨询根据客户的需求进行设计布局
2019/9/11
38
平面图分析：
平面图分析
隐性问题发现平面布局确定
由内向外，由下向上，角度对角线
2019/9/11
15
s T
2019/9/11
还有吗？
窗户离两边墙体的距离
还有吗？
开启方向？窗户扇的大小。为什么要关心开启方向和窗户扇的大小？
16
2019/9/11
17
2019/9/11
你们是怎么测量的？先里后外，由下至上，内外各三，三唱三核。什么是三唱三核？ 1、2人一组，1人测量1人记录 2、甲测甲唱，乙唱乙核，甲
2019/9/11
11
• 人体工程学设计决定水盆、灶台和冰箱的位置
2019/9/11
12
• 人文关怀设计
根据平面图，分析其操作流程，分析转角柜的使用方式以及光照亮度。
请分析图中需要考虑人文关怀地方！
2019/9/11
13
尺寸的测量
---- 同样适合其他产品的测量

家具图纸识图

家具图的读识
1
2
3
4
家具图样
家具从设计人员构思到制造及产品验收，其中各个环节都要求有图样来传递信息。
5
第一节家具识图目的和学习方法
6
7
第二节家具图的种类
8
家具设计图/家具制造图
一、家具设计图
1、草图 2、家具设计图
：家具制造图装配图、部件零件详图、安装图二、结构装配图三、家具部件、零件和详图四、安装图（立体）
装配图主要有三种类型，即结构装配图、部件零件详图和安装图---装配（拆卸）立体图。
21
22
23
Ⅰ结构装配图
家具结构装配图是表达家具内外详细结构的图样要求在满足设计图中提出的尺寸、形状、结构条件下，考虑材料尺寸、性能，具体设计内部结构，这主要指零件间的结合装配方式、一般零件的选料、零件尺寸的决定等，总之为制造和检验该家具所必需的技术条件都应具备。
38
五、实木椅子结构装配图
（1）实木椅子的构成支架结构支架结构由以下5个部分组成。
前腿、后腿、望板、塞角、拉档。
以上5个基本零件构成了椅、凳类家具的支架结构。支架中各个零件连接一般采用榫接合或连接件接合。常用的榫有直角榫、椭圆榫、圆榫等，塞角与椅望板的连接一般采用木螺钉连接。
39
五、实木椅子结构装配图
⑤按图示符号找出相对应的局部详图来仔细阅读、不断对照，弄清各连接点的结构方式，细部材料、尺寸和详细做法。
33
（2）பைடு நூலகம்图
⑥局部详图虽表示的范围小，但牵扯面大，是最具体的结构装配图。
34
二、尺寸
图中各部分大小应以数据为准，而不是依靠图形的大小长短。标注尺寸包括下面3个方面。

家具图纸识图课件

了解国家制图标准和规范，如《机械制图》、《建筑制图》等，对于正确识读家具图纸非常重要。
掌握基本视图方法
掌握正视图、俯视图、侧视图等基本视图方法，能够正确理解图纸中的图形和尺寸关系。
家具图纸的分析步骤
仔细阅读标题栏
标题栏通常包含家具的名称、型号、材料、数量等信息，需要仔细阅读以了解图纸的基本信息。
如果尺寸标注不清晰或不合理，需要仔细分析图纸，结合实际
制作要求进行修正。
材料和工艺信息不准确
02
如果发现材料和工艺信息与实际要求不符，需要及时与设计师
沟通解决。
视图表达不完整
03
如果视图表达不完整或存在错误，需要结合其他视图和实际制
作要求进行修正。
05
家具图纸的实践应用与案例分析
家具设计的基本原则与要求
分析视图
分析图纸中的各个视图，理解它们之间的投影关系，以及各个视图所表达的细节信息。
理解尺寸标注
分析图纸中的尺寸标注，了解各部分尺寸之间的关系，以及关键部位的定位尺寸。
分析材料和工艺信息
阅读图纸中的材料明细和工艺信息，了解所使用的材料和工艺要求。
家具图纸的常见问题与处理
尺寸标注不清晰
01
材料选择
根据图纸要求，选择合适的材料，如木材、金属、皮革等。
制作流程
了解沙发的制作流程，包括框架制作、支撑结构安装、面板制作和附件安装等。
THANKS
感谢观看
功能性原则
审美性原则
家具应满足使用功能，包括舒适度、稳定性、安全性等。
家具应符合美学标准，外观美观，比例协调，色彩搭配得当。
工艺性原则
经济性原则
家具应符合制作工艺要求，材料选择合理，加工精度高，表面处理得当。

家具识图培训-图形表示方法视图剖视图PPT课件

当物体具有倾斜结构时，基本视图不能表达物体实际形状时，引入与要画的平面平行的新投影面，所得的视图反映实形，称为斜视图。
同一图上同时出现两个或以上的斜视图时，依次用字母标注，字母水平书写。为画图方便，可将视图放正，这时加注 “旋转”
2024/2/11
6
斜视图
2024/2/11
7
斜视图
2024/2/11
8
三、局部视图
与基本视图的投影方向相同，只画基本视图中的某一局部，得到的视图叫局部视图。
简言之，将物体的某一部分向基本投影面投射所得到的视图称为局部视图
局部视图中局部形体的边界线画成波浪线或双折线。
位置：在所表达的部位附近，便于看图。
2024/2/11
9
小结
主视图主视图的确定
2024/2/11
23
阶梯剖视
2024/2/11
24
（四）局部剖视
• 当需要表达物体的内部结构，又需要表达物体的外形，而物体不对称，不能用半剖视的方法，则可以采用局部剖视的方法。
• 用剖切平面将物体剖开，把需表达的物体的内部的前方移去，但保留其它部分的外形。剖开部分和保留部分用波浪线隔开。
基本视图画成剖视图，处于规定的位置，中间无其它图形隔开，可省略投影方向。
当剖视图不在基本视图位置时，剖切符号应注明投影方向。
2024/2/11
14
3、类型
一、剖视
剖视
全剖视半剖视阶梯剖视局部剖视旋转剖视
2024/2/11
15
（一）全剖视
用一个剖切平面将所要表达的物体全部剖切，所画出的剖视图称为全剖视图。
一、基本视图
2.主视图的选择最能反映家具形体特征。一般情况为正面。椅、沙发类通常用侧面用为主视图，床一般正面或侧面。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

Ⅲ装配(拆卸)立体图
家具图中也有以立体图形式表示家具各零、部件之间装配关系的，主要是“自装配家具”销售时，为方便顾客自行装配家具，将家具各零、部件的立体图形式画出，装配成家具，更多的是画成拆卸状。
Ⅲ装配(拆卸)立体图
一、部件图和零件图
家具中部件一般是指由几个零件装配成的一个家具的构成部分，如抽屉、底座(架)、空心板旁板、小门等。
• 10、人的志向通常和他们的能力成正比例。15:12:4615:12:4615:128/8/2020 3:12:46 PM
设计草图——透视图设计草图——视图
二、家具设计图
(1)设计图的基本内容设计概念确立后的方案设计图是设计概念思维的进一步深化，是设计表现最关键的环节。
一张设计图应包括某件家具的 2～3个视图和1～2个透视图
设计图要用绘图仪器和工具按尺寸缩小一定比例，画出2～3个基本视图，图中标注的尺寸基本上也是制成品的最后尺寸，包括外形轮廓尺寸和功能尺寸。
三、零部件编号和明细表
明细表常见内容有零部件名称、数量、规格、尺寸，如用木材还注明树种、材种、材积等，此外还有需用的附件、涂料、胶料的规格、数量等，见表所列。
五、实木椅子结构装配图
（1）实木椅子的构成支架结构支架结构由以下5个部分组成。
前腿、后腿、望板、塞角、拉档。
以上5个基本零件构成了椅、凳类家具的支架结构。支架中各个零件连接一般采用榫接合或连接件接合。常用的榫有直角榫、椭圆榫、圆榫等，塞角与椅望板的连接一般采用木螺钉连接。
（2）识图
⑥局部详图虽表示的范围小，但牵扯面大，是最具体的结构装配图。
二、尺寸
图中各部分大小应以数据为准，而不是依靠图形的大小长短。标注尺寸包括下面3个方面。
(1)总体轮廓尺寸家具的规格尺寸，指总高、宽和进深。 (2)部件尺寸 (3)零件尺寸
三、零部件编号和明细表
当工厂组织生产家具时，随着结构装配图等生产用图纸的下达，同时应有一个包括所有零件、部件、附件、耗用的其他材料清单附上，这就是明细表。
家具按部件分工生产，一般要画出零件图、部件图尤其板式家具。
பைடு நூலகம்
抽屉部件图
二、大样图
家具中某些零件有特殊的造型形状要求，在加工这些零件时常要根据样板或模板划线，最常见的如一般曲线形零件，就要根据图纸进行放大，画成I：l原值比例，制作样板，这种图就是大样图。
二、大样图
一、家具设计图
1、草图 2、家具设计图
：家具制造图装配图、部件零件详图、安装图二、结构装配图三、家具部件、零件和详图四：安装图---装配（拆卸）立体图
• 9、春去春又回，新桃换旧符。在那桃花盛开的地方，在这醉人芬芳的季节，愿你生活像春天一样阳光，心情像桃花一样美丽，日子像桃子一样甜蜜。20. 8.820.8.8Saturday, August 08, 2020
。
二、家具制造图
设计图仅仅反映家具的使用要求，要生产家具就要画出家具装配图，有时还有部件图甚至零件图，这些全是直接指导生产和最后产品的检验图纸。
装配图主要有三种类型，即结构装配图、部件零件详图和安装图---装配（拆卸）立体图。
Ⅰ结构装配图
家具结构装配图是表达家具内外详细结构的图样要求在满足设计图中提出的尺寸、形状、结构条件下，考虑材料尺寸、性能，具体设计内部结构，这主要指零件间的结合装配方式、一般零件的选料、零件尺寸的决定等，总之为制造和检验该家具所必需的技术条件都应具备。
②对照设计图，看清剖切面的剖切位置和剖切方向。
（2）识图
③在众多图像和尺寸中，要分清家具主体的结构图像和尺寸，装饰结构的图像和尺寸。
（2）识图
④认真阅读研究图中所示内容，明确家具各部位的的结构方法、结构尺寸、材料要求与工艺要求。
（2）识图
⑤按图示符号找出相对应的局部详图来仔细阅读、不断对照，弄清各连接点的结构方式，细部材料、尺寸和详细做法。
五、实木椅子结构装配图
（1）实木椅子的构成
座面结构座面一般和支架中的望板连接，
通常采用木螺钉从望板的底部向上连接座面。
五实木椅子结构装配图
（1）实木椅子的构成
靠背结构椅靠背主要是由帽头(上望板)、横档、
竖档等与椅子后腿的匕部(或称立挺)组成，各个零件连接一般采用榫接合。
五、实木椅子结构装配图
透视图也按尺寸比例和投影关系画出。
为了使设计图的表达更为详尽周到，还应对该家具的质量要求，包括内外表面的涂饰要求、装配质量、使用的附件或配件的牌号等图上不易表示的一些技术条件，在图纸空隙处用文字作简要的说明。设计图要求绘制精确，
符合国家制图规范。
③在众多尺寸中，要注意区分总体尺寸和特征尺寸或功能尺寸。在装饰尺寸中，又要能分清其中的定位尺寸和外形尺寸。
结构装配图的主要内容有视图、尺寸、零部件明细表、技术要求，当它还替代设计图时，还应画有透视图。
一、视图
（1）家具结构装配图中的视图部分包括一组基本视图、一定数量的结构局部详图和某些零件的局部视图。
（2）识图 ①看设计图要先看图名、比例、
标题栏，认定该图所表示的是什么家具。
（2）识图
五、实木椅子结构装配图
（2）实木椅子的结构装配图当画纵剖剖面符号会影响图形清晰时，允许省略剖面符号
五、实木椅子结构装配图
（2）实木椅子的结构装配图局部详图
Ⅱ装配图
装配图的作用是在家具零、部件都已加工完毕和配齐的条件下，按图要求进行装配成产品。
另外，装配图一般都要将主要零、部件编号(连接件除外)。注意零部件编号的要求，要按顺序围绕视图外围转，顺时针或逆时针方向均可，目的是为了容易对号查找。
家具从设计人员构思到制造及产品验收，其中各个环节都要求有图样来传递信息。
一、家具设计图
1、草图 2、家具设计图
：家具制造图装配图、部件零件详图、安装图二、结构装配图三、家具部件、零件和详图四、安装图（立体）
一、家具设计草图
1、一般设计草图中的透视图常用徒手速写的方法勾出，用铅笔画或钢笔画都可。
