家具结构制图规范与图样表达

家具结构制图规范与图样表达

家具结构设计
家具结构设计
（1） 设计图
设计图要用详尽的三视图表达家 具的外观形状及结构要求，在三 视图中无法表达清楚的地方，需 用局部视图和向视图等表示，适 当配以文字描述家具材料、技术 要求等。
家具结构设计
（2） 零、部件图
零件图是表示不可再分的家具构件的图样。主要作用是表达零件各部分的形 状结构以及加工装配所必需的尺寸数据等，目的是为生产符合设计要求的零 件提供指导和依据，既要准确，又要便于看图下料，进行各道工序的加工。
家具结构设计
（3） 家具专用连接件的规定画法
目前各种家具用连接件已有多种，制 图时无需详细画出其各部结构，可采 用简化画法，即示意画法，仅表示是 什么连接件。原则是以最简单的线条 画出外形。
家具结构设计 7.3 家具结构图样及实例阐述
7.3.1 家具结构图样 常见家具结构图样包括：
设计图、零件图、部件图、装配图及大样图
家具结构设计
7.1.5 字体 1.汉字采用简化字的长仿宋体，高度不小于3.5mm； 2.拉丁字母携程斜体和直体，与水平基准线成75度； 3.在同一图样上，只允许用一种形式的字体
家具结构设计 7.1.6 绘图比例
比例即图样中图形与其所表达的实物相应要素的线性尺寸之比 。
家具结构设计 7.1.7 尺寸标注
家具结构设计 7.2.4 榫接合和连接件接合表达方法
固定连接：胶结合、榫结合、铆接、圆钉接合、金属零件的焊接、咬接等。 可拆卸连接：螺纹连接件，还有如木螺钉、倒刺、膨胀管等介于这两者之间 的连接。
家具结构设计
（1） 家具榫接合表达方法
榫结合是指榫头嵌入榫眼的一种连接方式。其中榫头可以是零件本身的一部 分，也可以单独制作，这时相连接的两零件都只打眼（即打榫孔）。 榫结合有多种多样，基本有三种类型，即直角榫、燕尾榫和圆榫。

中端幼儿园室内家具配置清单

中端幼儿园室内家具配置清单

序号编号产品名称材料产品规格单位图样1SMY-03001A防火板圆柱椅清漆，实木；座板贴颜色防火板,木边L300*300*H560（大班椅，椅面H290mm）L300*300*H520（中班椅，椅面H270mm）L300*300*H480（小班椅，椅面H250mm）张2SMZ-03001防火板6人桌清漆，实木；桌面贴颜色防火板,木边L1200*W600*H560（大班桌）L1200*W600*H520（中班桌）L1200*W600*H480（小班桌）张3BSG-1303312格书包柜外白三按板，内层颜色三胺板·白色PVC边L1200*W350*H850(12格，每格净空L182.5*H332.5mm）个4BSG-1303836人鞋柜侧板为高密度板锣造型喷漆；其余为家私板，PVC边。

L1230*W350*H897（下层H170mm，上分四层，每层H143mm）个5BSG-030015格分区架颜色家私板，PVC边L1200*W300*H600（A内格净空L577.5*H242.5mm；B内格净空L577.5*H158mm）个6BSG-030026格分区架颜色家私板，PVC边L1200*W300*H600（内格净空L577.5*H158mm）个7BSG-13052造型图书架1中纤板·喷白漆；造型·喷色漆L1230*W300*H950(四层书架）个8BSG-13053造型图书架2中纤板·喷白漆；造型·喷色漆L1230*W300*H950(三层书架，下层净空L186.5*H305mm）个9SMJ-03004米老鼠茶杯柜柜体松木清漆；造型`门板高密度板喷漆；内格板杉木板清漆。

L680*W300*H1465（42格）（内格板净空：L100*H96)（下柜H335mm）个10BSG-13028雅稚平顶储物柜颜色三胺板·门板锣线分色；柜内板白色PVC边L800*W400*H1520(双开门；内四层，每层净空L770*H338.5mm)个智拓星幼儿园家具 智 拓幼 教 设 备 厂中端幼儿园室内家具配置清单一个课室的配置11BSG-13029雅稚童屋储物柜颜色三胺板·门板锣线分色；柜内板白色PVC边L800*W400*H1806(双开门；内四层，每层净空L770*H338.5mm; 顶造型H325mm)个12SML-13003米奇宣传栏造型中纤喷漆分色，贴吸音板）L4250*H1520(内吸音板H900,白板尺寸L1500*H900mm)组1314SMC-03001实木幼儿床进口芬兰松·清漆L1360*W660*H280（脚钉H5mm）（床脚L40*W40*H250mm；床侧H95mm；床边扶手H40mm；床板离地H250mm）张15BSG-13060动物造型被服柜柜门及顶档中纤喷漆·分色；其余颜色三胺板，PVC边L1200*W570*H1200(内分2层，层净空L1160*W470*H550mm)个1617SMZ-03004绘画桌腿清漆，防火板,pvc边L1800*W900*H560(颜料盒尺寸L770*W150;颜料桶直径120mm)张18SMH-13001活动多功能画架樟子松纹家私板L1200*W350*H1310(柜H625mm；A内格净空L577.5*H170mm；B内格净空L577.5*H262.5mm；C内格净空L281*H262.5mm）（画架L1170*H650；黑板/白板尺寸L1094*H574mm）组19SMH-13002画架樟子松·清漆；颜料盒中纤板色漆L600*W585*H1100(画板L600*H700mm；颜料盒L600*W130*H50mm,离地H412mm)个20BSG-13039造型7格玩具柜外白三按板，内层颜色三胺板·白色PVC边1200*350*855个21BSG-130407格收纳柜外白三按板，内层颜色三胺板·白色PVC边L1200*W350*H855（A内格净空L577.5*H216mm；B内格净空L280*H217mm；C内格L580*H217mm）个2223BSG-13061托马斯书架家私板，PVC边；造型·喷色漆L1200*W600*H950个一个睡室的配置美术室阅读室24BSG-13062童话交通灯家私板，PVC边；造型·喷色漆L630*W600*H1751个25BSG-13063哈罗德书架家私板，PVC边；造型·喷色漆L1021*W630*H677个26BSG-13064巴蒂巴士书架家私板，PVC边；造型·喷色漆L2400*W600*H950套27BSG-13052造型图书架1中纤板·喷白漆；造型·喷色漆L1230*W300*H950(四层书架）个28BSG-13053造型图书架2中纤板·喷白漆；造型·喷色漆L1230*W300*H950(三层书架，下层净空L186.5*H305mm）个29BSG-13057考拉书架(活动）侧板中纤板喷漆；其余枫木纹家私板，PVC边L700*W630*H600（层高120mm)组30BSG-13058甲虫书架（活动）侧板中纤板喷漆；其余枫木纹家私板，PVC边L700*W630*H600（层高120mm)组31BSG-13059毛毛虫书架（活动）侧板中纤板喷漆；其余枫木纹家私板，PVC边L700*W630*H600（层高120mm)组3233BSZ-03001磁力操作桌颜色家私板，白色PVC边L1200*W600*H800（桌面离地H560mm；桌面下层H80mm；桌面玻璃宽度145mm；上层架宽度180mm）张34BSZ-03002观察桌颜色家私板，白色PVC边L850*W550*H600（桌面边宽60mm；脚宽80mm，离地空高440mm；玻璃800*500mm；抽面796*82mm，抽屉内尺寸744*465*40mm）张35SMY-03001A防火板圆柱椅清漆，实木；座板贴颜色防火板,木边L300*300*H560（大班椅，椅面H290mm）L300*300*H520（中班椅，椅面H270mm）L300*300*H480（小班椅，椅面H250mm）张36科学室医务室37BSY-A03001医务室柜白色家私板，PVC边；上门为家私板框式玻璃门。

家具制图ppt课件

家具制图ppt课件
家 具 制 图(一)

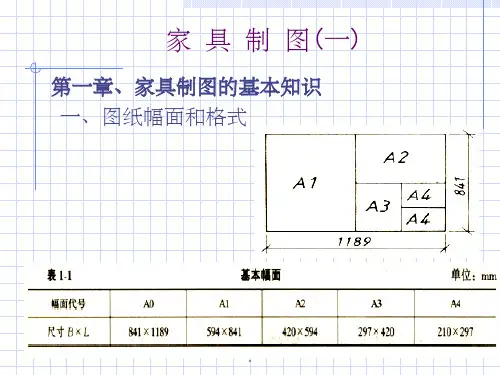

第一章、家具制图的基本知识 一、图纸幅面和格式
.
不留装订边的图框格式
.
留装订边的图框格式
.
幅面 A0 A1 A2 A3 A4
e
20
10
c
10
5
a
25
.
标题栏
品名 型号 规格 （生产、设计单位）
设计图(产品目录)标题栏
.
标题栏
设计 (签名)(日期)代号
制图 (签名)(日期)规格
粗实线
B
虚线
点划线
A-A
细实线
.
1
粗实线
粗实线
折断线
粗实线
B-B 1:2
尺寸标注基本方法
家具图上尺寸均以毫米为单位，图纸上不再注明。
尺寸包括：
40
数字 尺寸起止符号
都用细实线画出。
尺寸界线 尺寸线
尺寸起止符号长约2—3mm，与尺寸线倾斜45°，
也可用小圆点表示。
尺寸数字一般写在尺寸线上方，也可将尺寸线断
.
字体
汉字
采用国家正式公布的简化字 长仿宋体(高宽比大致3：2) 一般规格：20、14、10、7、5、3.5、2.5、1.8 字体高度不小于3.5mm
数字和字母
可写成直体或斜体 斜体字头向右倾斜，与水平基准线成75°
.
.
图线及其使用
.
A
粗实线 实线
1A
实线
细实线 双点划线
点划线
B
.
感谢亲观看此幻灯片，此课件部分内容来源于网络， 如有侵权请及时联系我们删除 张
(生产设计单位)
结构装配图标题栏
.
比 例：图样上所画图形的大小(线性尺寸)与实物 大小(线性尺寸)之比

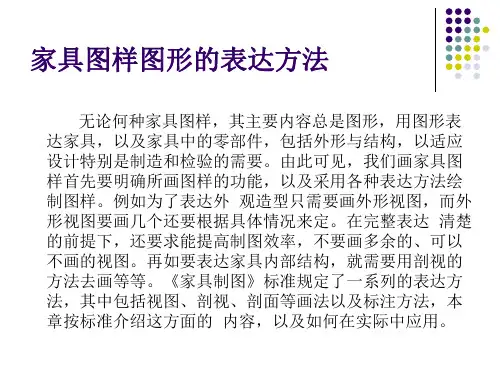

家具图样图形的表达方法2008

家具图样图形的表达方法2008

旋转剖视
当两个剖切平面呈相交位置时，需要通过旋转使之处于同一平面 内，这样得到的剖视图称为旋转剖视，如图中的主视图即画成了 旋转剖视图。在剖切符号转折处也要写上字母。
3
剖 面 符 号
剖 面 符 号
剖面符号
剖面符号
4剖面
在桌腿的上部和下部都用一垂直于轴线的剖切平面剖切 桌腿，将剖面旋转90。移到轮廓线外画出。剖切位置用 点画线表示，可以不画剖切符号和字母。轮廓线是实线。
标题栏
1.2.4 比例
比例尺及标注
（a）比例 （b）比例尺 （c）图样中比例的注写
比例
各局部详图必须单独标注比例，比例写在局部详图标注圆的 右边，水平细实线上方。
绘制各个视图应采用相同的比例，当某个视图需要采用不同 比例时，必须另行标注
当两条平行线之间距小于0.7mm时；可不按比例而略加夸大 画出。
4.当尺寸数字注写的地方不够时，可写在引出的尺寸线上， 注意引出线要与原尺寸线方向一致。
5．角度的标注 标注角度时，尺寸 线是圆弧线，起止符号只能用箭头 表示。角度度数无论在任何角度一 律水平书写，小角度可以引出写， 当箭头因地位狭小无法画出时，箭 头可以用小圆点代替。度数一般写 在圆弧的断开线上
尺寸标注
基本视图
基本视图
基本视图
在同一张图纸上，6个基本视图的位置不能任意挪动，这 样不需要写出视图的名称，也不需要作任何标注。但若确因 需要基本视图位置有变动，或不在同一张图纸上时，除主视 图外，均要在图形上方写明视图名称。
基本视图
基本视图
基本视图
基本视图
基本视图
6个基本视图中主视图是最重要的。在各个基本视图中， 主视图要求能反映所画对象的主要形状特征。这对于看图和 按图加工制作都十分重要，因此在画图时必须注意选好主视 图。对于家具来说，一般都是以家具的正面作为主视投影方 向。但是也有一些家具例外，如椅子、沙发等最为典型，常 把侧面作为主视图投影方向。因为侧面反映了椅子、沙发的 主要结构内容，尤其涉及功能的一些角度、曲线在侧面反映 最清楚，是其他方向不能代替的，因此应把侧面作为主视图 方向，再配以其他视图以全面完整地表达各个部分结构及形 状。这一类例子在家具中还有，所以要注意选择反映形状特 征，而不是一定以家具正面作为主视图。

家具结构设计(必修)

家具结构设计(必修)

透视草图除一般以单线条表现外观轮廓 外，也常画出阴影和其他线条以突出主体 效果，并显示表面的材料质感。
2.视图：徒手勾画，多使用方格纸。方 格大小以5×5或10 × 10为好。
3.尺寸：是考虑家具造型、结构的依据
包括外形的总体尺寸、满足使用要求
的功能尺寸等
二、设计图：按视图已定的尺寸以 投影的方法画出轮廓，有必要时加 以上色。
设计图的表现方法：铅笔画、钢笔 画、水彩渲染、水粉重彩、及国画、 油画等
一、设计草图：是设计人员徒手勾 画的一种图，以透视草图居多。
包括透视图、视图、尺寸等，及 说明性简图。
设计草图根据其使用范围，设计人员 可选用合适的图纸，图幅、画法也不 受任何约束。
设计草图中包括以下几种：
1.透视图：是设计图中重要的图形，为 迅速表达设计者的构思，常使用铅笔，一 般都是徒手勾勒。
2.特点：要求具备生产该家具的所 有技术条件。是生产全过程的依据。
一、视图
（一）组成：由基本视图、局部详图、 （个别零件的）局部视图组成
1.基本视图：常以剖视图的形式出现。 选择的剖视种类时：
a.要尽可能多的表达清楚内部结构， 特别是连接部分结构。
b.图形不要过多。 c.剖面的选择还要能反映真实的家具
大样图方格网 必须注明尺寸。
第四节 家具图样的尺寸标米为长度单位，图下 不必注写“毫米”；
2.线性尺寸有尺寸线、尺寸界线、尺寸起止符号 和尺寸数字组成。尺寸线、尺寸界线均为细实 线；
3.尺寸数字可以写在尺寸线上方，也可将尺寸线 断开，中间写数字；
4.尺寸线上的起止符号一般采用与尺寸线倾斜45º 左右的短线表示也可使用小圆点。
b.尽可能使有关零部件集中编号。
c.当将明细表直接画在标题栏上方 时，编号的零部件填写要从下往上 填，可避免因遗漏而无法补齐。

清宫旧藏明清家具经典图例桌案部分

清宫旧藏明清家具经典图例桌案部分

清宫旧藏明清家具经典图例（桌案部分）故宫博物院收藏的明清家具甚为丰富，总数量多达上万件，其中明代家具有三百余件。

清代家具中床榻、椅凳、桌案、箱柜、屏联、台座等一应俱全，还有东洋家具和西洋家具近五百件。

其质地有紫檀、黄花梨、花梨、铁梨、乌木、鸡翅木、酸枝木、榉木、楠木、桦木、榆木、瘿木、黄杨和漆等。

这些家具除部分由清宫造办处制作外，绝大多数来自全国各地，其中以广作、京作、苏作、晋作最为著名。

这些作品可以全面地反映明清家具的风格特点，对研究明清家具的艺术成就和明清时期的思想文化具有重要的借鉴和参考价值，是我国宝贵的文化遗产。

1、黄花梨卷草纹方桌，明，高86cm，边长94cm桌面下带束腰，直牙条上浮雕卷草纹，以回纹间隔。

四腿间安罗锅枨，上端与牙条相抵，两侧紧贴上拱处雕出回卷的云头。

牙条与桌腿内侧起混面单边线。

方腿直足，内翻马蹄。

此桌造型庄重大方，纹饰简练，色调自然，具有明代家具的特点。

2、黄花梨方桌，明，高70cm，边长82cm桌面边料甚宽，冰盘沿下起阳线。

桌腿间连接牙条，两端留牙头，下装高拱罗锅枨与牙条相抵。

桌面四角下方另装小牙头，形成一腿三牙，共同支撑桌面和固定四腿。

四腿圆柱形，侧角收分明显。

此桌此桌具有典型的明代家具特点，造型简洁明快，稳重大方，无雕刻装饰。

3、铁梨螭纹翘头案，明，高90cm，长363cm，宽68cm案面两端翘头，面下直牙条，腿、牙头、案面间用夹头榫结合。

牙条两端雕相对的回纹，牙头作卷云形。

直腿外撇，两侧腿间安插挡板，透雕螭纹。

大型翘头案一般摆设在正厅正中或宫殿内两侧山墙下，为陈放大型陈设品而用，与平头案相比更具装饰性。

此案造型古朴，纹饰流畅，端庄稳重。

4、黄花梨束腰方桌，高83cm，边长100cm桌面攒框镶心，冰盘沿，直束腰，素牙条，四腿内安霸王枨。

方直腿带侧脚收分，足端削出内翻马蹄。

桌腿与牙条拐角处以软弯过渡，线条流畅，于硬朗中见柔和。

此桌造型简洁，朴素瘦劲，无刻意装饰，具有典型的明式家具特点。

50组不同家具类型设计赏析PPT


边桌是一款设计简单的可拆装家具，由芬兰设计 师打造。该设计完美展现了北欧风格与功能实用的 完美结合。以独具颠覆性的设计突破了传统家具风 格的舒服。它以简单的方式，探索了家具的极简实 用性，使这一边桌适用于多种环境。边桌可用于居 住环境中的各个区域中。独特的突出提手让边桌的 可移动性增强。巧妙的结构穿插让边桌的组装和拆 卸更为便捷，且不需要任何钉子、螺丝和扳手等其 他辅助工具。仅需几秒钟，
这一系列置物架有三个尺寸，采用北美硬木和波罗的海桦木作为原料。独特的隐 藏配件将它们牢牢的固定在墙上。您可以选择朝上或朝下进行安装。同时设计师可 以根据客户要求尺寸进行定做。制作精良，体现出木材温润之感。
这个两级家具介于凳子和椅子之间，可以满足日常生活中得各种小需要：坐，攀登，玩乐。从“CUT-UP 这种将两个词重新组合成为一个新词的模式中得到灵感。
来自大名鼎鼎的NEODO公司，将自然的木纹附在 丙烯酸上，形成透明的“木”桌面。并忠实的再现了 宛如实木地板板的拼接方式及侧边纹样。并搭配恰当 肌理的桌腿形成一个完成的作品。有两款，效果不一 样。一款是看上去是黑色的木桌，但是当你仔细观察， 可以发现其透明性。一款是第一印象是白色透明桌， 其后在看，才发现桌面上的木材纹理。
桌面看起来如水墨晕染般，深浓淡远，韵味悠长。乃是不同的釉液混合和侵蚀的结果。
床桌。该床桌有多种用途。首先，它可以放在床上或沙发上用于就餐。右边有两个凹槽—其中一个是可 用来放咖啡杯的圆形凹槽；另一个是用来放餐具和餐巾的方形凹槽。桌面下方有一个可移动的托盘，可以 将托盘拖出桌面之后存放餐盘，甚至可以将脏的餐盘藏在里面！此外，还能当做电脑桌使用。这时，凹槽 就可以用来放咖啡杯和笔等小物件。托盘内可以存放笔记本和需要用到的纸张，十分方便.
可变化的家具拥有更高的灵活性，两位年轻建筑师所 创立的Ateliers Tristan & Sagitta为大家带来一款以木材 为基本材料，搭配皮革和金属的模块化会议桌。这套桌 子可为会议室提供22座回应空间以及让会议室灵活的变 身为餐厅，培训室或者再利用代滚轮的书柜将空间变身 为两个较小的会议室。

家具结构设计(必修)PPT课件

大样图可将实
际尺寸按比例缩小
大样图方格网
必须注明尺寸。
.
31
第四节 家具图样的尺寸标注
见家具制图标准
1.家具图样的尺寸一律以毫米为长度单位，图下 不必注写“毫米”；
2.线性尺寸有尺寸线、尺寸界线、尺寸起止符号 和尺寸数字组成。尺寸线、尺寸界线均为细实 线；
3.尺寸数字可以写在尺寸线上方，也可将尺寸线 断开，中间写数字；
.
16
.
17
.
18
.
19
.
20
.
21
.
22
.
23
.
24
.
25
二、明细表的对应关系：
常将明细表直接画在图中，特 别是部件图中的明细表。这时需对零 部件进行编号。
1.编号方法：用细实线引出，末端指 向所编零、部件，用一小黑点表示其 位置。
2.编号原则：a.要按顺序，排列整齐。
b.尽可能使有关零部件集中编号。
.
34
.
35
.
36
结构装配图：指进一步表达家具内、 外部的详细结构，包括零部件的形状， 它们之间的结合方法等，这种图纸。
1.内容：视图、尺寸、零部件的明 细表、相关技术条件、透视图
2.特点：要求具备生产该家具的所 有技术条件。是生产全过程的依据。
.
9
一、视图
（一）组成：由基本视图、局部详图、 （个别零件的）局部视图组成
c.当将明细表直接画在标题栏上 方时，编号的零部件填写要从下往上 填，可避免因遗漏而无法补齐。
.
26
第三节 家具部件图、零件图和大样图
一、部件图 画法：与结构装配图相同，采用剖 视、视图、剖面等的表达方法，以及局部 详图。 注意：部件图和结构装配图一样，都 有图框、标题栏，要注意标题栏的大小、 格式不同。

第六章 家具图样的表达方式(榫结合)

新课内容一、断面图1、断面概念假想用剖切平面将机件的某处切断，仅画出为断面的图形称为断面图断面图与剖视图的区别在于：断面图仅画出机件剖切断面的形状，而剖视图除画出断面形状之外，还必须画出剖切平面后的可见轮廓线，如图12-31d所示。

断面图主要用来表达零件上肋板、轮辐及轴类零件上孔、键槽等局部结构断面的形状2、剖面符号在剖面和断面图上，不同材料的物体采用不同的剖面符号。

剖面符号仅表示材料的类别，材料的名称和代号另行标出。

看书P76二、局部详图在图纸中由于图太小，用大于基本视图，以便清晰表达设计目的，称局部详图。

局部放大图可以画成视图、剖视或断面，而与被放大部分的原表达方式无关。

局部放大图应尽量配置在被放大部位的附近。

三、家具榫结合、紧固件以及连接件的表达方式1、榫结合榫卯结构是实木家具中通常在相连接的两构件上采用一种凹凸处理的接合方式。

凸出部分叫榫（或榫头）；凹进部分叫卯（或榫眼、榫槽）。

2、连接件结合结构的表达方法及标注螺纹是零件上常见的结构，主要用于连接。

如管路上面的管接头、手表后盖的安装、眼镜架、腿的固定、机械设备的固定、连接等，从大型机械设备到小型设备都广泛地采用了螺纹结构。

（（图5-1 三角形螺纹、梯1）螺纹的基本概念螺纹的结构和尺寸是由牙型（截面形状）、大径（最大尺寸）、小径（最小尺寸）、螺距（相邻两个牙之间的距离）、线数（螺旋线的条数）、旋向（左旋或右旋）来决定的。

2) 螺纹的表示 (1)、大径与小径与外螺纹牙顶或内螺纹牙底重合的假想圆柱面的直径称为大径。

与外螺纹牙底或内螺纹牙顶重合的假想圆柱面的直径称为小径。

螺纹的大径用来表示螺纹的尺寸，一般称为公称尺寸。

大径一般用d(或D)表示，小径一般用d 1（或D 1）表示。

如图5-2 所示。

(2)、中径中径是用于设计计算的直径，其值等于牙型上凸起和沟槽宽度相等的圆柱面的直径。

通常用d3）螺纹的画法(1)、无论何种牙型的螺纹，螺纹的牙顶线用粗实线表示，牙底用细实线绘制，倒角或倒圆部分也应该绘出。

历代中国古典家具图集

历代中国古典家具图集古典家具稚型 - 彩绘虎座鸟架鼓·战国·古人是席地而坐，室内以床为主，地面铺席；再后来出现屏、几、案等家具，床既是卧具也是坐具，在此基础上又延生出榻等。

到商、周、秦、汉、魏各时期，没有太多变化，有凳、桌出现，但不是主流。

该架鼓做工精美，体现了战国时期中国家具的艺术成就。

彩绘猪形盒·战国·该盒子由盖与盒身合成，两头雕刻成猪头状，身下雕踞伏四足，神态憨厚可掬，可以看出当时木器工匠们的巧妙构思和娴熟技术。

体现了战国时期中国家具的艺术成就。

1977年湖北随州出土，现藏于湖北省博物馆。

此箱为长方形，箱盖隆起，箱盖箱底四周有把手，可合在一起。

箱身黑漆红纹，非常精美。

金银彩绘漆案·战国·河南信阳出土，长1500、宽720、高124mm, 此案为该战国墓出土的几件家具之一。

在漆底上绘有金、银漆，华美而简洁。

大木床·战国·河南信阳战国墓出土，这是我们所能见到的最早的床形实物。

该床长2120mm，四周立有围栏，两侧留有上下口，床面为活动屉板。

通体饰有髹漆彩绘。

湖南长沙楚墓出土。

此几的造型延用至魏晋时期，是最典型的凭几。

几面以黑漆为底，略绘彩色花纹。

黑漆俎·战国·（图）湖南长沙楚墓出土，整体上有黑漆。

俎面一边有垂沿，二足似几腿，腿下有木坨承担，造型独特，简单实用，素面无饰。

错金银青铜龙凤案·战国·河北平山战国中山王一号墓出土。

此案设计精美，层次复杂，最下层是鹿的造型，再上一层由飞龙盘曲，龙间又有凤鸟；龙头构成四角，架起四方形案面框，估计案面可能是漆木的。

河南安阳出土的石俎·商·这种四足俎延至周朝，上部的俎面为倒置梯形，上宽下窄，四壁斜收。

俎面为槽形，为后世出现的带拦水线之食案先驱。

《三礼图》中的周俎·周·俎是古代的一种礼器，为祭祀时切割或陈列牲畜之用具。
