施工图纸识图
一、常用建筑符号含义示例图
1、材料类
2、构造类
3、构件代号含义
二、记好看图口诀
1、从上往下看，从左往右看。
2、由外向里看，由大向小看，由粗向细看。
3、图样说明对照看，建施结施结合看，设备图纸参照看。
4、先看全局性基本图，后看局部性详图。
三、复杂的线条、图例符号
1、复杂的符号含义
2、尺寸与标高
建筑标高=结构标高+装饰层厚度
3、索引和详图符号
4、引出线
5、图形折断的符号
6、对称的符号
7、坡度的符号
8、连接的符号
9、指北针
四、实战看图
建筑施工图是表示房屋总体布局，建筑外形，内部布置以及细部构造，内外装修，施工要求等内容的图样。
1、总平面图
2、平面图和常用图例
3、立面图
4、剖面图
5、详图。
建筑施工图-识图建筑施工图-识图1. 简介建筑施工图是建筑工程施工过程中的重要文件，用于指导施工人员进行具体的施工工作。
在进行建筑施工图的识图时，需要对施工图上的各种符号、图例进行准确的理解和识别。
本将详细介绍建筑施工图中常见的符号和图例，并解释其含义和用途。
2. 图例解析2.1 土建图例2.1.1 基础图例- 基础平面示意图：用标识表示建筑基础的类型和布置。
- 地下室平面示意图：标示地下室的位置和布局。
- 标示及尺寸线：用标识表示主要的标示、尺寸线和标记。
2.1.2 结构图例- 结构平面示意图：表示建筑结构的布局和位置。
- 结构立面示意图：标识结构立面的示意图。
- 结构详情示意图：用于标识各种建筑结构的细节。
2.1.3 外墙图例- 外墙平面示意图：用于标识建筑外墙的布局和位置。
- 外墙立面示意图：标识建筑外墙的立面。
2.2 安装图例2.2.1 给排水图例- 给水管道示意图：表示给水管道系统的布置和位置。
- 排水管道示意图：表示排水管道系统的布置和位置。
- 组件图例：标识给排水系统中的各种组件。
2.2.2 电气图例- 电气线路图：表示建筑电气线路的布置和连接。
- 电气设备图：标识建筑内的电气设备。
3. 附件列表本所涉及的附件如下：- 建筑施工图模板- 图例解析示例图片4. 法律名词及注释4.1 建筑法- 建筑法是指国家对建筑行业进行管理的法律法规，包括建筑工程施工、监理、设计等方面的规定。
- 在建筑施工图的编制和使用过程中，需要遵守相关的建筑法律法规，确保施工过程的合法性和安全性。
4.2 建筑施工图设计规范- 建筑施工图设计规范是指对建筑施工图的设计、表达和编制要求的规范性文件。
- 在使用建筑施工图时，需要遵守相关的设计规范，以确保施工图的准确性和可读性。
4.3 建筑施工图审核规范- 建筑施工图审核规范是指对建筑施工图的审核要求和程序的规范性文件。
- 在对施工图进行审核时，需要按照相关的审核规范进行操作，以确保施工图的质量和合规性。

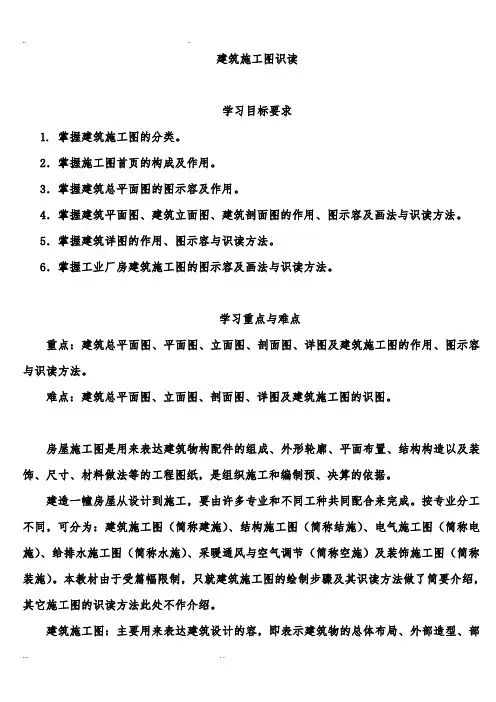

建筑施工图识读学习目标要求1. 掌握建筑施工图的分类。
2．掌握施工图首页的构成及作用。
3．掌握建筑总平面图的图示容及作用。
4．掌握建筑平面图、建筑立面图、建筑剖面图的作用、图示容及画法与识读方法。
5．掌握建筑详图的作用、图示容与识读方法。
6．掌握工业厂房建筑施工图的图示容及画法与识读方法。
学习重点与难点重点：建筑总平面图、平面图、立面图、剖面图、详图及建筑施工图的作用、图示容与识读方法。
难点：建筑总平面图、立面图、剖面图、详图及建筑施工图的识图。
房屋施工图是用来表达建筑物构配件的组成、外形轮廓、平面布置、结构构造以及装饰、尺寸、材料做法等的工程图纸，是组织施工和编制预、决算的依据。
建造一幢房屋从设计到施工，要由许多专业和不同工种共同配合来完成。
按专业分工不同，可分为：建筑施工图（简称建施）、结构施工图（简称结施）、电气施工图（简称电施）、给排水施工图（简称水施）、采暖通风与空气调节（简称空施）及装饰施工图（简称装施）。
本教材由于受篇幅限制，只就建筑施工图的绘制步骤及其识读方法做了简要介绍，其它施工图的识读方法此处不作介绍。
建筑施工图：主要用来表达建筑设计的容，即表示建筑物的总体布局、外部造型、部布置、外装饰、细部构造及施工要求。
它包括首页图、总平面图、建筑平面图、立面图、剖面图和建筑详图等。
1．1 施工图首页施工图首页一般由图纸目录、设计总说明、构造做法表及门窗表组成。
1．1．1 图纸目录图纸目录放在一套图纸的最前面,说明本工程的图纸类别、图号编排，图纸名称和备注等，以方便图纸的查阅。
如表1-6-1是某住宅楼的施工图图纸目录。
该住宅楼共有建筑施工图11，结构施工图5，电气施工图2。
表1-6-1 图纸目录1．1．2 设计总说明主要说明工程的概况和总的要求。
容包括工程设计依据（如工程地质、水文、气象资料）；设计标准（建筑标准、结构荷载等级、抗震要求、耐火等级、防水等级）；建设规模（占地面积、建筑面积）；工程做法（墙体、地面、楼面、屋面等的做法）及材料要求。
建筑施工图识读学习目标要求1. 掌握建筑施工图的分类。
2．掌握施工图首页的构成及作用。
3．掌握建筑总平面图的图示容及作用。
4．掌握建筑平面图、建筑立面图、建筑剖面图的作用、图示容及画法与识读方法。
5．掌握建筑详图的作用、图示容与识读方法。
6．掌握工业厂房建筑施工图的图示容及画法与识读方法。
学习重点与难点重点：建筑总平面图、平面图、立面图、剖面图、详图及建筑施工图的作用、图示容与识读方法。
难点：建筑总平面图、立面图、剖面图、详图及建筑施工图的识图。
房屋施工图是用来表达建筑物构配件的组成、外形轮廓、平面布置、结构构造以及装饰、尺寸、材料做法等的工程图纸，是组织施工和编制预、决算的依据。
建造一幢房屋从设计到施工，要由许多专业和不同工种共同配合来完成。
按专业分工不同，可分为：建筑施工图（简称建施）、结构施工图（简称结施）、电气施工图（简称电施）、给排水施工图（简称水施）、采暖通风与空气调节（简称空施）及装饰施工图（简称装施）。
本教材由于受篇幅限制，只就建筑施工图的绘制步骤及其识读方法做了简要介绍，其它施工图的识读方法此处不作介绍。
建筑施工图：主要用来表达建筑设计的容，即表示建筑物的总体布局、外部造型、部布置、外装饰、细部构造及施工要求。
它包括首页图、总平面图、建筑平面图、立面图、剖面图和建筑详图等。
1．1 施工图首页施工图首页一般由图纸目录、设计总说明、构造做法表及门窗表组成。
1．1．1 图纸目录图纸目录放在一套图纸的最前面,说明本工程的图纸类别、图号编排，图纸名称和备注等，以方便图纸的查阅。
如表1-6-1是某住宅楼的施工图图纸目录。
该住宅楼共有建筑施工图11，结构施工图5，电气施工图2。
表1-6-1 图纸目录1．1．2 设计总说明主要说明工程的概况和总的要求。
容包括工程设计依据（如工程地质、水文、气象资料）；设计标准（建筑标准、结构荷载等级、抗震要求、耐火等级、防水等级）；建设规模（占地面积、建筑面积）；工程做法（墙体、地面、楼面、屋面等的做法）及材料要求。
