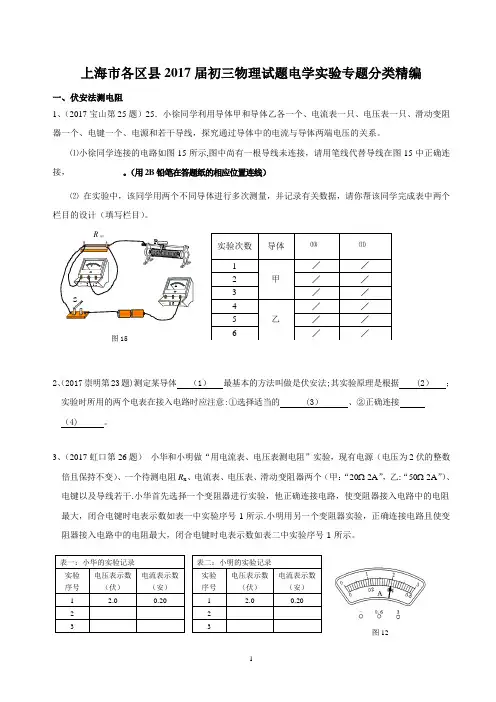

上海市各区县2017届初三物理试题电学实验专题分类精编一、伏安法测电阻1、（2017宝山第25题）25．小徐同学利用导体甲和导体乙各一个、电流表一只、电压表一只、滑动变阻器一个、电键一个、电源和若干导线，探究通过导体中的电流与导体两端电压的关系。

⑴小徐同学连接的电路如图15所示,图中尚有一根导线未连接，请用笔线代替导线在图15中正确连接，____________。

（用2B 铅笔在答题纸的相应位置连线）⑵ 在实验中，该同学用两个不同导体进行多次测量，并记录有关数据，请你帮该同学完成表中两个栏目的设计（填写栏目）。

2、（2017崇明第23题)测定某导体 （1） 最基本的方法叫做是伏安法;其实验原理是根据 (2） ；实验时所用的两个电表在接入电路时应注意:①选择适当的 (3） 、②正确连接 （4) 。

3、（2017虹口第26题） 小华和小明做“用电流表、电压表测电阻”实验，现有电源（电压为2伏的整数倍且保持不变）、一个待测电阻R x 、电流表、电压表、滑动变阻器两个（甲：“20Ω 2A ”，乙:“50Ω 2A ”）、电键以及导线若干.小华首先选择一个变阻器进行实验，他正确连接电路，使变阻器接入电路中的电阻最大，闭合电键时电表示数如表一中实验序号1所示.小明用另一个变阻器实验，正确连接电路且使变阻器接入电路中的电阻最大，闭合电键时电表示数如表二中实验序号1所示。

图15 SPR 甲V– 3 15A– 0.6 3实验次数导体 _______________1甲／／ 2 ／ ／ 3 ／ ／ 4 乙／／ 5 ／ ／ 6／／⑾ ⑽ 图12表一：小华的实验记录 实验序号电压表示数 （伏） 电流表示数 （安） 1 2.0 0.20 2 3表二：小明的实验记录 实验 序号 电压表示数 （伏） 电流表示数 （安） 1 2.0 0.20 2 3① 若小华选择的变阻器为________，他实验所用电源的电压为________. ② 实验中他们分别移动变阻器的滑片P 到某一位置时,观察到电流表示数均如图12所示。

电路计算宝山：22．如图1所示，电阻R1的阻值为10欧，滑动变阻器R2上标有“20Ω 2A”字样，当变阻器的滑片P移至a端，闭合电键S后，电流表A的示数为0.6安．（1）求电源电压U．（2）若将另一只电压表V并联接入该电路（A和B）、（B和C）、（A和C）中的某一部分电路两端，移动滑动变阻器R2的滑片P至某一处，使电压表V的指针停留在图2所示的位置，请指出电压表V所有可能连接的位置，并计算出变阻器对应接入电路的阻值R2．嘉定：21．在图13（a）所示的电路中，电源电压为3伏且保持不变，电阻R1的阻值为5欧，滑动变阻器R2上标有“201A”字样，所用电流表的表盘如图13（b）所示。

闭合电键后，滑片P移到某一位置时，电流表示数为1安。

求：（1）通过电阻R1的电流I1。

（2）滑动变阻器R2连入电路的阻值。

（3）若电源电压可变，为使电流表A的示数能达到最大，求电源电压的最小值。

闵行：26. 在图16（a）所示的电路中，电源电压为18伏保持不变，电阻R2的阻值为10欧，滑动变阻器R1标有“201A”字样，电流表、电压表的表盘如图 16（b）所示。

闭合电键 S，求：（1）在移动变阻器滑片 P 的过程中，电压表V1 示数的最小值。

（2）如果用另一个电阻R0和电源 U 分别替换电阻 R 2和原来的电源，并将另一个电压表V2 并联在电源两端。

要求通过移动滑片 P 能使三个电表偏离零刻度的角度相同。

通过计算确定不同情况下满足要求的R 0的阻值和对应电源电压U 的最大值。

图13（a）（b）PR2SAR黄浦：22、在图12所示的电路中，电源电压为10伏且不变。

定值电阻的阻值为10欧，滑动变阻器上标有“2A”字样。

闭合电键S①求通过的电流。

②通电10秒，求电流通过所做的功。

③在电路安全工作的情况下，移动变阻器的滑片，电路消耗的最大功率恰为最小功率的2倍，求变阻器的最大阻值。

R2R1pS青浦：24．在图（a）所示的电路中，电源电压为9伏，电阻R1的阻值为10欧，滑动变阻器R2标有“50Ω 1Α”字样．闭合电键S后，电流表A的示数如图（b）所示．①求通过电阻R1的电流I1．②求此时滑动变阻器R2连入电路的阻值．③在不损坏电路元件的情况下，求电流表示数的最大变化量△I．静安：22．在图（a）所示的电路中，电源电压保持不变．电阻R1的阻值为30欧．①闭合电键S后，电流表的示数为0.5安，求电源电压U．②现电路中有A、B、C和D四点，需将一标有“50Ω 2A”字样的滑动变阻器R2并联其中两点上，要求：闭合电键S后，在移动变阻器滑片P的过程中，电流表的指针能随之发生偏转．（a）滑动变阻器R2可以并联在电路的两点间；（b）当电流表指针位置如图（b）所示时，变阻器连入电路的阻值R2；（c）在不损坏电路元件的情况下，求电流表示数的范围．浦东：21．在图（a）所示电路中，电源电压4.5伏保持不变，变阻器上标有“10Ω 2A”字样．闭合电键S后，电流表和电压表指针的位置分别如图（b）所示．（1）电流表示数为安，电压表示数为伏，求变阻器R2的电功率．（2）求电阻R1的阻值．（3）在电路安全工作前提下，移动变阻器滑片P，发现有一个电表示数无法达到所选量程的最大值．请判断：是表无法达到最大值，通过计算说明理由．虹口：22．在图所示的电路中，电源电压保持不变①若电阻R1的阻值为15欧，电流表示数为0.2安，求电阻R1两端的电压U1和电阻R1消耗的电功率P1．②若电阻R1的阻值未知，向右移动滑动变阻器R2的滑片P，每次移动时均使变阻器R2接入电路的阻值增加10欧，电流表A的示数分别如表所示，求电源电压U和R2为（R0+20欧）时电流表A的示数．R2的阻值电流表A的示数R00.6安R0+10欧0.4安R0+20欧崇明：21．在如图所示的电路中，电源电压为6V且不变．电阻R1的阻值为10Ω，滑动变阻器R2上标有“20Ω 2A”字样，两电表均为常用电表．闭合开关S，电流表示数为0.2A．求：（1）电压表的示数；（2）电阻R2连入电路的阻值；（3）若移动滑动变阻器滑片P到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数．解：（1）U V=U1=IR1=0.2A×10Ω=2V；（2）U2=U﹣U1=6V﹣2V=4V；R2===20Ω；（3）如果电压表量程为0～15V，电路最大电流为I===0.6A，因此电流表量程应为0～0.6A；I最大=0.6A，U V=I最大R1=0.6A×10Ω=6V＜15V此时电压表、电流表的示数分别为6V、0.6A；如果电流表选择0～0.6A量程，电压表选择0～3V量程，I最大===0.3A．此时电压表、电流表的示数分别为3V、0.3A．松江：22．在图所示的电路中，电源电压保持不变，电阻R1的阻值为20欧，滑动变阻器铭牌已模糊不清，只能辨识出标有“2A”字样．电键S闭合后，滑片移到某位置时，电流表A的示数为0.5安，电压表V2的示数为8伏．（电表量程可以改变）．①求电源电压U．②将滑动变阻器滑片P移到某处，发现电流表A的示数已达到某量程的满刻度，且各元件都能正常工作，求此时滑动变阻器连入电路的阻值．③现用R0替换R1且能使电路中的电流达到最大，电路各元件都能正常工作，求替换的R0的最大阻值．徐汇：24．在如图（a）所示电路中，电源电压为18伏且不变，电阻R1的阻值为24欧，滑动变阻器R2上标有“100欧1安字样，闭合电键S，电流表的示数为0.5安，求：①电阻R1两端的电压U1；②现用电阻R0替换电阻R1，同时将一电压表接入电路中，且电流表选用0﹣0.6A量程，电压表选用0﹣3V量程，要求：在移动变阻器滑片P的过程中，使电压表V和电流表A的指针均能到达图（b）（c）所示位置，且电路能正常工作；i）若电压表接在ab两点之间，求替换电阻R0的阻值范围；ii）若电压表接在bc两点之间，求替换电阻R0的阻值范围．普陀：21.在图12（a）所示的电路中，电源电压为4伏且不变。

电路计算宝山：22．如图1所示，电阻R1的阻值为10欧，滑动变阻器R2上标有“20Ω 2A”字样，当变阻器的滑片P移至a端，闭合电键S后，电流表A的示数为0.6安．（1）求电源电压U．（2）若将另一只电压表V并联接入该电路（A和B）、（B和C）、（A和C）中的某一部分电路两端，移动滑动变阻器R2的滑片P至某一处，使电压表V的指针停留在图2所示的位置，请指出电压表V所有可能连接的位置，并计算出变阻器对应接入电路的阻值R2．嘉定：21．在图13（a）所示的电路中，电源电压为3伏且保持不变，电阻R1的阻值为5欧，滑动变阻器R2上标有“201A”字样，所用电流表的表盘如图13（b）所示。

闭合电键后，滑片P移到某一位置时，电流表示数为1安。

求：（1）通过电阻R1的电流I1。

（2）滑动变阻器R2连入电路的阻值。

（3）若电源电压可变，为使电流表A的示数能达到最大，求电源电压的最小值。

闵行：26. 在图16（a）所示的电路中，电源电压为18伏保持不变，电阻R2的阻值为10欧，滑动变阻器R1标有“201A”字样，电流表、电压表的表盘如图 16（b）所示。

闭合电键 S，求：（1）在移动变阻器滑片 P 的过程中，电压表V1 示数的最小值。

（2）如果用另一个电阻R0和电源 U 分别替换电阻 R 2和原来的电源，并将另一个电压表V2 并联在电源两端。

要求通过移动滑片 P 能使三个电表偏离零刻度的角度相同。

通过计算确定不同情况下满足要求的R 0的阻值和对应电源电压U 的最大值。

图13（a）（b）PR2SAR黄浦：22、在图12所示的电路中，电源电压为10伏且不变。

定值电阻的阻值为10欧，滑动变阻器上标有“2A”字样。

闭合电键S①求通过的电流。

②通电10秒，求电流通过所做的功。

③在电路安全工作的情况下，移动变阻器的滑片，电路消耗的最大功率恰为最小功率的2倍，求变阻器的最大阻值。

R2R1pS青浦：24．在图（a）所示的电路中，电源电压为9伏，电阻R1的阻值为10欧，滑动变阻器R2标有“50Ω 1Α”字样．闭合电键S后，电流表A的示数如图（b）所示．①求通过电阻R1的电流I1．②求此时滑动变阻器R2连入电路的阻值．③在不损坏电路元件的情况下，求电流表示数的最大变化量△I．静安：22．在图（a）所示的电路中，电源电压保持不变．电阻R1的阻值为30欧．①闭合电键S后，电流表的示数为0.5安，求电源电压U．②现电路中有A、B、C和D四点，需将一标有“50Ω 2A”字样的滑动变阻器R2并联其中两点上，要求：闭合电键S后，在移动变阻器滑片P的过程中，电流表的指针能随之发生偏转．（a）滑动变阻器R2可以并联在电路的两点间；（b）当电流表指针位置如图（b）所示时，变阻器连入电路的阻值R2；（c）在不损坏电路元件的情况下，求电流表示数的范围．浦东：21．在图（a）所示电路中，电源电压4.5伏保持不变，变阻器上标有“10Ω 2A”字样．闭合电键S后，电流表和电压表指针的位置分别如图（b）所示．（1）电流表示数为安，电压表示数为伏，求变阻器R2的电功率．（2）求电阻R1的阻值．（3）在电路安全工作前提下，移动变阻器滑片P，发现有一个电表示数无法达到所选量程的最大值．请判断：是表无法达到最大值，通过计算说明理由．虹口：22．在图所示的电路中，电源电压保持不变①若电阻R1的阻值为15欧，电流表示数为0.2安，求电阻R1两端的电压U1和电阻R1消耗的电功率P1．②若电阻R1的阻值未知，向右移动滑动变阻器R2的滑片P，每次移动时均使变阻器R2接入电路的阻值增加10欧，电流表A的示数分别如表所示，求电源电压U和R2为（R0+20欧）时电流表A的示数．R2的阻值电流表A的示数R00.6安R0+10欧0.4安R0+20欧崇明：21．在如图所示的电路中，电源电压为6V且不变．电阻R1的阻值为10Ω，滑动变阻器R2上标有“20Ω 2A”字样，两电表均为常用电表．闭合开关S，电流表示数为0.2A．求：（1）电压表的示数；（2）电阻R2连入电路的阻值；（3）若移动滑动变阻器滑片P到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数．解：（1）U V=U1=IR1=0.2A×10Ω=2V；（2）U2=U﹣U1=6V﹣2V=4V；R2===20Ω；（3）如果电压表量程为0～15V，电路最大电流为I===0.6A，因此电流表量程应为0～0.6A；I最大=0.6A，U V=I最大R1=0.6A×10Ω=6V＜15V此时电压表、电流表的示数分别为6V、0.6A；如果电流表选择0～0.6A量程，电压表选择0～3V量程，I最大===0.3A．此时电压表、电流表的示数分别为3V、0.3A．松江：22．在图所示的电路中，电源电压保持不变，电阻R1的阻值为20欧，滑动变阻器铭牌已模糊不清，只能辨识出标有“2A”字样．电键S闭合后，滑片移到某位置时，电流表A的示数为0.5安，电压表V2的示数为8伏．（电表量程可以改变）．①求电源电压U．②将滑动变阻器滑片P移到某处，发现电流表A的示数已达到某量程的满刻度，且各元件都能正常工作，求此时滑动变阻器连入电路的阻值．③现用R0替换R1且能使电路中的电流达到最大，电路各元件都能正常工作，求替换的R0的最大阻值．徐汇：24．在如图（a）所示电路中，电源电压为18伏且不变，电阻R1的阻值为24欧，滑动变阻器R2上标有“100欧1安字样，闭合电键S，电流表的示数为0.5安，求：①电阻R1两端的电压U1；②现用电阻R0替换电阻R1，同时将一电压表接入电路中，且电流表选用0﹣0.6A量程，电压表选用0﹣3V量程，要求：在移动变阻器滑片P的过程中，使电压表V和电流表A的指针均能到达图（b）（c）所示位置，且电路能正常工作；i）若电压表接在ab两点之间，求替换电阻R0的阻值范围；ii）若电压表接在bc两点之间，求替换电阻R0的阻值范围．普陀：21.在图12（a）所示的电路中，电源电压为4伏且不变。

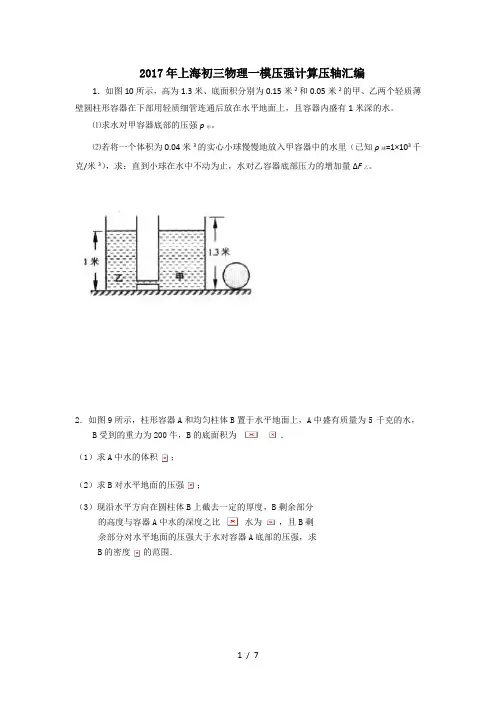

2017年上海初三物理一模压强计算压轴汇编1．如图10所示，高为1.3米、底面积分别为0.15米2和0.05米2的甲、乙两个轻质薄壁圆柱形容器在下部用轻质细管连通后放在水平地面上，且容器内盛有1米深的水。

⑴求水对甲容器底部的压强p甲。

⑵若将一个体积为0.04米3的实心小球慢慢地放入甲容器中的水里（已知ρ球=1×103千克/米3），求：直到小球在水中不动为止，水对乙容器底部压力的增加量ΔF乙。

2．如图9所示，柱形容器A和均匀柱体B置于水平地面上，A中盛有质量为5千克的水，B受到的重力为200牛，B的底面积为．（1）求A中水的体积；（2）求B对水平地面的压强；（3）现沿水平方向在圆柱体B上截去一定的厚度，B剩余部分的高度与容器A中水的深度之比水为，且B剩余部分对水平地面的压强大于水对容器A底部的压强，求B的密度的范围．3．如图13所示，一足够高的薄壁圆柱形容器静止在水平地面上。

求：（1）当容器内盛有1×10-3米3的酒精时，酒精的质量m 酒；(ρ酒=0.8×103千克/米3) （2）当容器内盛有0.1米深的水时，水对容器底部的压强p 水；（3）当容器中盛有质量、体积分别为m 、2V ，的液体时，把一质量、体积分别为2m 、V 的金属圆柱体浸没在此液体中，设容器对水平地面的压强变化量为Δp 容，液体对容器底部的压强变化量为Δp 液，试计算Δp 容:Δp 液的值。

4．如图9（a ）所示，轻质薄壁圆柱形容器甲置于水平地面，容器高0.2米，内盛0.15米深的水，水对容器底部压力为29.4牛。

① 求水对容器底部的压强p 水。

② 求容器的底面积S 容。

③ 现有面积为0.5S 容、高为h 、密度为5×103千克/米3圆柱体乙，如图9（b ）所示，将乙竖直放入容器甲中，若要使水对容器底部的压强p 水′最大，求h 的最小值。

图90图13图145．如图14所示，甲、乙两圆柱形容器（容器足够高）放在水平桌面上，甲的底面积为9S ，乙的底面积为10S ，分别盛有1.8×10-3米3体积的水和0.25米高的酒精。
