图121.小张同学做“用电流表、电压表测电阻”的实验，实验器材齐全完好。
他先将滑片放置于变阻器的一端，然后连接电路，闭合电键，在向变阻器另一端移动滑片的过程中，观察到电压表的示数从6.0伏逐渐变小、电流表的示数从0.30安逐渐变大。
经过思考后发现了实验操作中的不当之处，随后重新正确连接电路进行实验，且步骤正确。
闭合电键后，他观察电表的示数，跟前次电键闭合时相比，发现电流表的示数没有变化，而电压表的示数变为如图12（a ）所示情况。
接着继续移动变阻器的滑片分别至某两处（其中一处在中点附近某位置），并观察了上述两处时的电表示数，但在记录数据时仅将电流表示数记录在下表的实验序号2和3中，遗忘了如图12（b ）和（c ）所示电压表的示数。
① 实验所用滑动变阻器的最大阻值为 欧，实验所用电源的电压为 伏； ② 请根据相关信息，将下表填写完整。
（计算电阻时，精确到0.1欧）.2.某小组同学做“用电流表、电压表测电阻”实验。
① 该实验的目的是： 。
② 为进行多次实验，三位同学各自设计了三个不同的实验方案，简述如下表所示。
（a ）上述三个方案中，能实现“多次实验，减小误差”的方案有 （填序号）；方案Ⅲ与另两个方案相比，优点有： （写出两点即可）。
（b ）小明同学根据方案Ⅲ，准备测量阻值约为20欧的电阻，实验所提供的器材齐全完好，其中：电源电压为6伏且保持不变，电流表、电压表规格如图12所示，滑动变阻器有两种规格（分别标有“5欧 3安”和“50欧 1.5安”字样）。
小明对所提供两种规格的滑动变阻器，提出了问题：实验中，两种变阻器是可以随意用一个变阻器，还是其中一个更适合实验？请你根据实验的相关条件，帮助小明解决问题并简要说明理由。
3.小华同学做“用电流表、电压表测电阻”的实验，实验器材齐全且完好，电源电压保持不变．①小华正确串联实验器材，并将滑片放置于变阻器的一端，然后将电压表并联在电路中．闭合电键后，两电表的示数如图所示．接着移动变阻器的滑片，观察到电压表的示数逐渐变小，直至为零，则他在连接电路时存在的问题是______．②经过思考，小华重新实验，他正确连接电路，操作步骤正确，闭合电键后，发现两电表指针所指的刻度与图所示一致．在小华同学前两次的实验中，______表的示数一定没有发生变化．③继续移动变阻器的滑片，当电压表示数为3伏时，电流表示数为0.28安，则此时，待测电阻RX阻值为______欧．（计算结果保留一位小数）④本实验所用的电源电压为______伏，滑动变阻器的最大阻值为______欧．4.在用电压表和电流表测出导体电阻的实验中．（1）此实验的原理是______（2）在虚线框内画出实验电路图，并把图1的实物对应连接起来．（滑动变阻器接线柱A必须使用）（3）实验中应测量物理量是______和______，分别用______和______测量．（4）连接电路时，开关应______，闭合开关前滑动变阻器滑片应置于______端（填“左”或“右”），滑动变阻器的作用是：______（5）某次实验，电流表和电压表的示数如图2所示，该次实验测得的电阻R X为______欧．（6）如果要使电流表的示数变为0.4安，滑动变阻器滑片应向实物图中______端移动（填“左”、“右”），此时电压表示数为______伏．（7）若实验中所用器材良好，但某同学在实验中发现电流表的指针几乎不动，而电压表的示数却有明显偏转（示数较大），则电路中发生故的原因是______．5.小陆同学做“用电流表，电压表测电阻”实验，现只有电源（电压大于3伏且保持不变），待测电阻Rx，电压表（0-15伏量程档损坏），阻值为10欧的定值电阻R1，阻值为30欧的定值电阻R2，电键及导线若干，他经过思考，进行了三次实验，电路图及闭合电键S后对应的电压表的示数分别如图（a）（b）．（c）所示，请根据相关信息计算（需写出计算过程）．（1）小陆同学所用电源的电压U．（2）待测电阻Rx的阻值．（计算电阻时，精确到0.1欧）.6.你跟同桌小陈要做“伏安法测量小灯泡电功率”的实验，请回答下面的几个问题：（1）请在图1方框内画出该实验的电路图．（2）实验时，小陈刚连完最后一根导线，立即看到灯泡发出明亮的光．请你指出小陈在实验中两个操作不当之处：①_____ _②_____ _ （3）实验时选用的小灯泡的额定电压是2.5V，当小灯泡正常发光时电流表的读数如图2所示，此小灯泡的额定功率是______W．（4）小陈根据测量灯泡实际功率的多组实验数据作出了I-U图象，如图3所示，结果发现图象不是直线．这表明通过灯泡的电流与它两端的电压不成正比．小陈很纳闷，请你帮助他分析其中的原因．答：______．7.在“用电流表、电压表测电阻”的实验中，（1）连接电路时，电键应处于__ __状态，使用电流表时，必须使电流从它的______ 接线柱流入．（2）小明同学在实验时连接的电路如图所示，图中还有一根导线尚未连接，请用笔画线代替导线补上，补上后要求：闭合电键S，滑动变阻器的滑片P向右移动时，电压表示数变大．（3）该同学在实验时，多次改变滑动变阻器滑片的位置其目的是为了____ __．8.小张在“伏安法”测小灯泡的电阻实验中，连接了如图甲所示的实物图.（1）闭合开关前，应向端（选填“A”或“B”）调整滑动变阻器的滑片，使电路中的电流在开始测量时最小.（2）测量过程中，某一次的电流值如图乙所示，则电流值是 A.这时，灯丝突然烧断，则电压表的示数（选填“变大”“变小”或“不变”）.换相同规格的灯泡，重测的数据如表所示，并绘出I﹣U0.9.小明同学在做“用电流表、电压表测电阻”的实验中，器材均完好，所用电源电压为6伏，滑动变阻器上标有“20Ω 2A”字样．（1）在图1所示的电路中，有一根导线尚未连接，请用笔画线代替导线在图中正确连接．（2）小明同学正确连接好电路，闭合电键后，电流表、电压表示数如下表所示．请你根据表中电流表、电压表示数可能出现的几种情况，帮助小明判断故障原因（均选填“待测电阻断路”、“待测电阻短路”、“滑动变阻器断路”或“滑动变阻器短路”）．电流表示数（A）电压表示数（V）故障原因 0.3 0 ______ 0 6 ______（3）经讨论，该小组同学重新连接，并按照正确步骤实验，在滑片P移到中点位置时，电流表A的示数如图2所示，读数是______安，这时候测得的待测电阻的阻值是______欧．（4）为了减小实验误差，必须多次改变待测电阻两端的电压，可采用的操作方法是______．1.① 20;7.5②2.①会用电流表、电压表测电阻②（a）Ⅰ、Ⅱ、Ⅲ；多次实验时，电路不需要重新连接，操作简便；待测电阻两端的电压及通过的电流，可以在一段范围内连续变化，记录数据简便；变阻器连入电路处于电阻的最大值，可保护电路元件。
伏安法测电阻集锦1．甲、乙两位同学做“用电流表、电压表测电阻”实验。
两位同学所用器材完全相同，电源电压为6伏，待测电阻的阻值约为10欧，滑动变阻器标有“20Ω 1.5A”。
（1）甲同学按照18（a）所示电路图正确连接电路，在闭合电键前，他应将滑动变阻器的滑片P 移到（选填“A”或“B”）端。
（2）甲同学闭合电键，将滑动变阻器的滑片P移到某一位置时，两电表示数如图18（b）所示，由此可知：电压表示数为伏，电流表示数为安。
5101220.43011500.2AV AV0300.6图18（b）（a）（3）甲同学继续移动滑片获取多组数据，其目的是。
（4）乙同学将测得的三组数据记录在下表中，甲同学发现乙同学的实验数据存在问题，请你判断甲同学说的是否正确（选填“是”或“否”），并简述你的理由：。
物理量电压电流电阻电阻平均值实验序号（伏）（安）（欧）（欧）1 2 313.540.10.340.42///2．为测量某个未知阻值的电阻，老师提供了两节新的干电池、电压表、电流表、电键、滑动变阻器、若干导线。
小红和小华分别设计了图12甲、乙所示的实验电路图。
①由设计的电路图可知，他们的实验原理是：________________________；②比较两个实验电路，你认为更为合理的是图______，理由是_____________________；③小华按照图12乙连接实物继续实验，并设计了如下实验数据记录表。
（a）闭合电键S后，移动滑动变阻器滑片P的过程中，电压表、电流表有示数，但示数变化范围很小，简述产生该现象的原因。
________________________________________（b）请在下表中补上实验数据表格的有关栏目。
3．小张同学做“用电流表、电压表测电阻”的实验，现有电源（电压保持不变）、待测电阻R x、电流表、电压表（只有0～3伏档完好）、滑动变阻器、电键及导线若干。
小张正确连接电路后严格按要求进行操作，当他闭合电键时发现两电表的示数如图14（a）、（b）所示。
上海市各区2018届初三一模物理试卷按考点分类汇编：电路计算宝山：22．在图10所示的电路中，电源电压保持不变，电阻R1的阻值为10欧。
闭合电键S，两电流表的示数分别为0.9安和0.6安。
⑴求电源电压U。
⑵求通过电阻R2的电流I2。
⑶现用电阻R0替换电阻R1、R2中的一个，替换前后，一个电流表示数变化了0.1安，另一个电流表示数不变。
求电阻R0的阻值。
答案：奉贤：22.在如图12所示的电路中,电源电压为6伏且不变,滑动变阻器R2上标有“50Ω0.5A”字样。
闭合电键，移动滑片P到某位置时，电压表、电流表的示数分别为4.5伏和0.2安。
此时求：(1)滑动变阻器R2接入电路的阻值；(2)10秒内通过电阻R1的电荷量Q；(3)现有规格为“50Ω1A”,“10Ω0.5A”“20Ω1A”三种规格的滑动变阻器,从中选择一个来替换R2,要求：当滑片P在移动过程中,两电表指针分别达到某量程的满刻度且电路能安全工作。
①应选择______规格的滑动变阻器；②满足上述要求时，滑动变阻器连入电路的阻值范围?答案：虹口：21. 在图9所示的电路中，电源电压保持不变，电阻R1的阻值为10欧。
闭合电键S，两电流表的示数分别为0.8安和0.6安。
①求电源电压U；②求电阻R2的阻值；③现用电阻R0替换电阻R1、R2中的一个，替换前后仅一个电流表的示数变化了0.4安。
求电阻R0的阻值.答案：金山：24．如图15所示的电路中，电源电压为18伏且保持不变，滑动变阻器R2上标有“50Ω 1A”字样，电阻R1的阻值为10欧。
闭合电键S，电流表的示数为0.5安。
求：（1）电阻R1两端的电压。
（2）此时电阻R2消耗的电功率。
（3）移动变阻器滑片，在保证各元件都能正常工作的情况下，使得两电压表的示数之差不超过10伏，求滑动变阻器R2连入电路的取值范围。
静安：21．在图9所示的电路中，电源电压为6伏，电阻R 1的阻值为5欧，滑动变阻器R 2上标有“20欧 1安”字样。
专题伏安法测电阻1．（2019上海中考题）小华同学做“用电流表、电压表测电阻”实验，现有电源（电压为3伏且保持不变）、待测电阻R x、电流表、电压表、电健各一个，滑动变阻器有A、B、C三个（分别标有“5Ω 2A”字样、“10Ω 2A”字样、“50Ω 1A”字样），以及导线若干。
小华实验时选取其中一个滑动变阻器，正确连接电路，且使滑动变阻器的滑片在中点附近，闭合电键时各电表示数如图10（a）、（b）所示，并记录第一组数据。
继续移动滑片，当电压表示数在如图（a）的基础上偏转两格后，记录第二组数据，此时小华发现电压表、电流表偏转角度相同。
求：①电压表的量程是伏。
②计算说明实验中电流表的量程。
③根据记录的第二组数据，计算出此时待测电阻R x的阻值。
【答案】①0﹣3V；②0﹣0.6A；③5Ω，5Ω。
【解析】①正确连接电路，即待测电阻与变阻器串联，电流表串联在电路中，电压表与待测电阻并联，因电源电压为3V，故电压表选用小量程0﹣3V；②（a）图中，电压表选用小量程，分度值为0.1V，电压表示数为1.4V；（b）图中，若电流表选用大量程，电流为1.4A；若选用小量程，电流为0.28A；根据串联电路电压的规律，变阻器的电压为：U R=U-U X=3V﹣1.4V＝1.6V，若电流表选用大量程，变阻器连入电路的电阻：R滑中＝U滑/I大=1.6伏/1.4安≈1.14Ω，变阻器最大电阻为2×1.14Ω＝2.28Ω，与题中所给的变阻器的规格差别较大，所以不可能是大量程；若电流表选用小量程，变阻器连入电路的电阻：R滑中＝U滑/I小=1.6伏/0.28安≈5.71Ω，变阻器最大电阻为2×5.71Ω＝11.4Ω，与题中所给的“10Ω 2A”变阻器的相吻合，故电流表选用小量程0﹣0.6A；③电流表示数为0.28A，继续移动滑片，当电压表示数在如图（a）的基础上偏转两格后，电压表示数可能为1.6V或1.2V；若电压表示数为1.4V+2×0.1V＝1.6V，即电压表示数变大，根据U＝IR，则电路中电流也应变大，电流为：0.28A+2×0.02A＝0.32A；由欧姆定律得：R x＝U x/I x=1.6伏/0.32安＝5Ω；若电压表示数为1.4V﹣2×0.1V＝1.2V，即电压表示数变小，根据U＝IR，则电路中的电流也应变小，电流为：0.28A﹣2×0.02A＝0.24A；由欧姆定律得：R x＇＝U＇x/I＇x=1.2伏/0.24安＝5Ω。

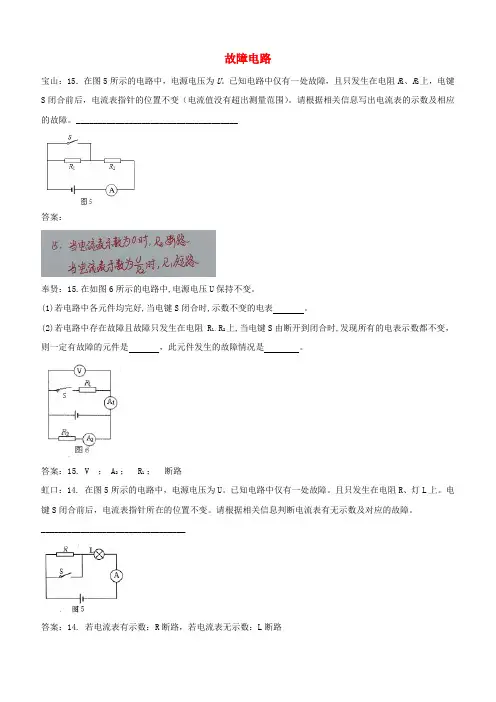

故障电路宝山：15．在图5所示的电路中,电源电压为U。
已知电路中仅有一处故障,且只发生在电阻R1、R2上,电键S闭合前后,电流表指针的位置不变（电流值没有超出测量范围）。
请根据相关信息写出电流表的示数及相应的故障。
_____________________________________答案：奉贤：15.在如图6所示的电路中,电源电压U保持不变。
(2)若电路中存在故障且故障只发生在电阻 R1、R2上,当电键S由断开到闭合时,发现所有的答案：15. V ； A2 ； R1 ；断路虹口：14. 在图5所示的电路中,电源电压为U。
已知电路中仅有一处故障。
且只发生在电阻R、灯L上。
电键S闭合前后,电流表指针所在的位置不变。
请根据相关信息判断电流表有无示数及对应的故障。
_________________________________答案：14. 若电流表有示数：R 断路,若电流表无示数：L 断路金山：16．在图9所示的电路中,电源电压保持不变。
当电键S 闭合后,小灯不亮,电压表V 有示数,已知小灯L 、电阻 R 中仅有一个出现了故障。
则： ① 电路中的故障可能是 （17） ；② 为了进一步确定故障,采用以下三种方法进行判断：A. 将电流表串联到电路中,观察电流表的示数；B. 将原有电压表V 改接在小灯L 两端,观察电压表的示数；C. 用完好的小灯L’替换电阻R ,观察电压表的示数。
请判断以上三个方案中可行的是 （18） （选填字母“A 、B 、C ”）。
答案：16.（17）L 短路或R 断路；（18）A 、C 。
静安：14．在图3所示的电路中,电源电压为U 。
电路中,电阻R 或灯L 中的一处发生断路故障。
当电键S 闭合后,能判断故障所在的是电压表________(16)（选填“V 1”或“V 2”）,请写出该电压表的示数及相对应的故障________(17)。
答案：14．（16）V 1 ；（17）电压表V 1的示数为U ,灯L 断路；电压表V 1的示数为零,电阻R 断路。
电路计算宝山:22、如图1所示,电阻R1的阻值为10欧,滑动变阻器R2上标有“20Ω2A”字样,当变阻器的滑片P移至a端,闭合电键S后,电流表A的示数为0.6安、（1）求电源电压U、（2）若将另一只电压表V并联接入该电路（A和B）、（B和C）、（A 和C）中的某一部分电路两端,移动滑动变阻器R2的滑片P至某一处,使电压表V的指针停留在图2所示的位置,请指出电压表V所有可能连接的位置,并计算出变阻器对应接入电路的阻值R2、嘉定:21、在图13（a）所示的电路中,电源电压为3伏且保持不变,电阻R 1的阻值为5欧,滑动变阻器R 2上标有“21A”字样,所用电流表的表盘如图13（b ）所示。
闭合电键后,滑片P 移到某一位置时,电流表示数为1安。
求: （1）通过电阻R 1的电流I 1。
（2）滑动变阻器R 2连入电路的阻值。
（3）若电源电压可变,为使电流表A 的示数能达到最大,求电源电压的最小值。
闵行:26. 在图16（a ）所示的电路中,电源电压为18伏保持不变,电阻R 2的阻值为10欧,滑动变阻器R 1标有“20 1A”字样,电流表、电压表的表盘如图 16（b ）所示。
闭合电键 S,求:（1）在移动变阻器滑片 P 的过程中,电压表V 1 示数的最小值。
（2）如果用另一个电阻R 0 和电源 U 分别替换电阻 R 2和原来的电源,并将另一个电压表V 2 并联在电源两端。
要求通过移动滑片 P 能使三个电表偏离零刻度的角度相同。
通过计算确定不同情况下满足要（a ） （b ）R求的R 0的阻值和对应电源电压U 的最大值。
黄浦:22、在图12所示的电路中,电源电压为10伏且不变。
定值电阻的阻值为10欧,滑动变阻器上标有“2A ”字样。
闭合电键S①求通过的电流。
②通电10秒,求电流通过所做的功。
③在电路安全工作的情况下,移动变阻器的滑片,电路消耗的最大功率恰为最小功率的2倍,求变阻器的最大阻值。
R 2R 1pS青浦:24、在图（a）所示的电路中,电源电压为9伏,电阻R1的阻值为10欧,滑动变阻器R2标有“50Ω 1Α”字样、闭合电键S后,电流表A的示数如图（b）所示、①求通过电阻R1的电流I1、②求此时滑动变阻器R2连入电路的阻值、③在不损坏电路元件的情况下,求电流表示数的最大变化量△I、静安:22、在图（a）所示的电路中,电源电压保持不变、电阻R1的阻值为30欧、①闭合电键S后,电流表的示数为0.5安,求电源电压U、②现电路中有A、B、C和D四点,需将一标有“50Ω 2A”字样的滑动变阻器R2并联其中两点上,要求:闭合电键S后,在移动变阻器滑片P的过程中,电流表的指针能随之发生偏转、（a）滑动变阻器R2可以并联在电路的两点间；（b）当电流表指针位置如图（b）所示时,变阻器连入电路的阻值R2；（c）在不损坏电路元件的情况下,求电流表示数的范围、浦东:21、在图（a）所示电路中,电源电压4.5伏保持不变,变阻器上标有“10Ω2A”字样、闭合电键S后,电流表和电压表指针的位置分别如图（b）所示、（1）电流表示数为安,电压表示数为伏,求变阻器R2的电功率、（2）求电阻R1的阻值、（3）在电路安全工作前提下,移动变阻器滑片P,发现有一个电表示数无法达到所选量程的最大值、请判断:是表无法达到最大值,通过计算说明理由、虹口:22、在图所示的电路中,电源电压保持不变①若电阻R1的阻值为15欧,电流表示数为0.2安,求电阻R1两端的电压U1和电阻R1消耗的电功率P1、②若电阻R1的阻值未知,向右移动滑动变阻器R2的滑片P,每次移动时均使变阻器R2接入电路的阻值增加10欧,电流表A的示数分别如表所示,求电源电压U和R2为（R0+20欧）时电流表A的示数、崇明:21、在如图所示的电路中,电源电压为6V且不变、电阻R1的阻值为10Ω,滑动变阻器R2上标有“20Ω2A”字样,两电表均为常用电表、闭合开关S,电流表示数为0.2A、求:（1）电压表的示数；（2）电阻R2连入电路的阻值；（3）若移动滑动变阻器滑片P到某一位置时,发现电压表和电流表中有一个已达满刻度,此时电压表和电流表的示数、解:（1）U V=U1=IR1=0.2A×10Ω=2V；（2）U2=U﹣U1=6V﹣2V=4V；R2===20Ω；（3）如果电压表量程为0～15V,电路最大电流为I===0.6A, 因此电流表量程应为0～0.6A；I最大=0.6A,U V=I最大R1=0.6A×10Ω=6V ＜15V此时电压表、电流表的示数分别为6V、0.6A；如果电流表选择0～0.6A量程,电压表选择0～3V量程,I最大===0.3A、此时电压表、电流表的示数分别为3V、0.3A、松江:22、在图所示的电路中,电源电压保持不变,电阻R1的阻值为20欧,滑动变阻器铭牌已模糊不清,只能辨识出标有“2A”字样、电键S 闭合后,滑片移到某位置时,电流表A的示数为0.5安,电压表V2的示数为8伏、（电表量程可以改变）、①求电源电压U、②将滑动变阻器滑片P移到某处,发现电流表A的示数已达到某量程的满刻度,且各元件都能正常工作,求此时滑动变阻器连入电路的阻值、③现用R0替换R1且能使电路中的电流达到最大,电路各元件都能正常工作,求替换的R0的最大阻值、徐汇:24、在如图（a）所示电路中,电源电压为18伏且不变,电阻R1的阻值为24欧,滑动变阻器R2上标有“100欧1安字样,闭合电键S,电流表的示数为0.5安,求:①电阻R1两端的电压U1；②现用电阻R0替换电阻R1,同时将一电压表接入电路中,且电流表选用0﹣0.6A量程,电压表选用0﹣3V量程,要求:在移动变阻器滑片P 的过程中,使电压表V和电流表A的指针均能到达图（b）（c）所示位置,且电路能正常工作；i）若电压表接在ab两点之间,求替换电阻R0的阻值范围；ii）若电压表接在bc两点之间,求替换电阻R0的阻值范围、普陀:21.在图12（a）所示的电路中,电源电压为4伏且不变。
故障电路宝山：15．在图5所示的电路中，电电压为U。
已知电路中仅有一处故障，且只发生在电阻R1、R上，电键S闭合前后，电流表指针的位置不变（电流值没有超出测量范围）。
请根据相关信2息写出电流表的示数及相应的故障。
_____________________________________答案：奉贤：15.在如图6所示的电路中,电电压U保持不变。
(2)若电路中存在故障且故障只发生在电阻R1、R2上,当电键S由断开到闭合时,发现所有的电表答案：15. V ；A2 ；R1 ；断路虹口：14. 在图5所示的电路中，电电压为U。
已知电路中仅有一处故障。
且只发生在电阻R、灯L上。
电键S闭合前后，电流表指针所在的位置不变。
请根据相关信息判断电流表有无示数及对应的故障。
_________________________________答案：14. 若电流表有示数：R断路，若电流表无示数：L断路金山：16．在图9所示的电路中，电电压保持不变。
当电键S 闭合后，小灯不亮，电压表V 有示数，已知小灯L 、电阻 R 中仅有一个出现了故障。
则： ① 电路中的故障可能是 （17） ；② 为了进一步确定故障，采用以下三种方法进行判断：A. 将电流表串联到电路中，观察电流表的示数；B. 将原有电压表V 改接在小灯L 两端，观察电压表的示数；C. 用完好的小灯L ’替换电阻R ，观察电压表的示数。
请判断以上三个方案中可行的是 （18） （选填字母“A 、B 、C ”）。
答案：16.（17）L 短路或R 断路；（18）A 、C 。
静安：14．在图3所示的电路中，电电压为U 。
电路中，电阻R 或灯L 中的一处发生断路故障。
当电键S 闭合后，能判断故障所在的是电压表________(16)（选填“V 1”或“V 2”），请写出该电压表的示数及相对应的故障________(17)。
答案：14．（16）V 1 ；（17）电压表V 1的示数为U ，灯L 断路；电压表V 1的示数为零，电阻R 断路。
故障电路宝山：15．在图5所示的电路中，电源电压为U。
已知电路中仅有一处故障，且只发生在电阻R1、R2上，电键S闭合前后，电流表指针的位置不变（电流值没有超出测量范围）。
请根据相关信息写出电流表的示数及相应的故障。
_____________________________________答案：奉贤：15.在如图6所示的电路中,电源电压U保持不变。
(1)若电路中各元件均完好,当电键S闭合时,示数不变的电表。
(2)若电路中存在故障且故障只发生在电阻 R1、R2上,当电键S由断开到闭合时,发现所有的电表示数都不变，则一定有故障的元件是，此元件发生的故障情况是。
答案：15. V ； A2 ； R1 ；断路虹口：14. 在图5所示的电路中，电源电压为U。
已知电路中仅有一处故障。
且只发生在电阻R、灯L上。
电键S闭合前后，电流表指针所在的位置不变。
请根据相关信息判断电流表有无示数及对应的故障。
_________________________________答案：14. 若电流表有示数：R断路，若电流表无示数：L断路金山：16．在图9所示的电路中，电源电压保持不变。
当电键S 闭合后，小灯不亮，电压表V 有示数，已知小灯L 、电阻 R 中仅有一个出现了故障。
则： ① 电路中的故障可能是（17） ；② 为了进一步确定故障，采用以下三种方法进行判断：A. 将电流表串联到电路中，观察电流表的示数；B. 将原有电压表V 改接在小灯L 两端，观察电压表的示数；C.用完好的小灯L’替换电阻R ，观察电压表的示数。
请判断以上三个方案中可行的是 （18） （选填字母“A 、B 、C ”）。
答案：16.（17）L 短路或R 断路；（18）A 、C 。
静安：14．在图3所示的电路中，电源电压为U 。
电路中，电阻R 或灯L 中的一处发生断路故障。
当电键S 闭合后，能判断故障所在的是电压表________(16)（选填“V 1”或“V 2”），请写出该电压表的示数及相对应的故障________(17)。
故障电路宝山：15．在图5所示的电路中，电源电压为U。
已知电路中仅有一处故障，且只发生在电阻R1、R2上，电键S闭合前后，电流表指针的位置不变（电流值没有超出测量范围）。
请根据相关信息写出电流表的示数及相应的故障。
_____________________________________答案：奉贤：15.在如图6所示的电路中,电源电压U保持不变。
(2)若电路中存在故障且故障只发生在电阻 R1、R2上,当电键S由断开到闭合时,发现所有的电表示数都不变，答案：15. V ； A2 ； R1 ；断路虹口：14. 在图5所示的电路中，电源电压为U。
已知电路中仅有一处故障。
且只发生在电阻R、灯L上。
电键S闭合前后，电流表指针所在的位置不变。
请根据相关信息判断电流表有无示数及对应的故障。
_________________________________答案：14. 若电流表有示数：R断路，若电流表无示数：L断路金山：16．在图9所示的电路中，电源电压保持不变。
当电键S 闭合后，小灯不亮，电压表V 有示数，已知小灯L 、电阻 R 中仅有一个出现了故障。
则： ① 电路中的故障可能是 （17） ；② 为了进一步确定故障，采用以下三种方法进行判断：A. 将电流表串联到电路中，观察电流表的示数；B. 将原有电压表V 改接在小灯L 两端，观察电压表的示数；C.用完好的小灯L’替换电阻R ，观察电压表的示数。
请判断以上三个方案中可行的是 （18） （选填字母“A 、B 、C ”）。
答案：16.（17）L 短路或R 断路；（18）A 、C 。
静安：14．在图3所示的电路中，电源电压为U 。
电路中，电阻R 或灯L 中的一处发生断路故障。
当电键S 闭合后，能判断故障所在的是电压表________(16)（选填“V 1”或“V 2”），请写出该电压表的示数及相对应的故障________(17)。
答案：14．（16）V 1 ；（17）电压表V 1的示数为U ，灯L 断路；电压表V 1的示数为零，电阻R 断路。
30伏安法测电阻集锦1．甲、乙两位同学做“用电流表、电压表测电阻”实验。
两位同学所用器材完全相同，电源电压为6伏，待测电阻的阻值约为10欧，滑动变阻器标有“20Ω 1.5A”。
（1）甲同学按照18（a）所示电路图正确连接电路，在闭合电键前，他应将滑动变阻器的滑片P 移到（选填“A”或“B”）端。
（2）甲同学闭合电键，将滑动变阻器的滑片P移到某一位置时，两电表示数如图18（b）所示，由此可知：电压表示数为伏，电流表示数为安。
RxR2PA B501102150120.20.43V A0VA0.6S（a）图18（b）（3）甲同学继续移动滑片获取多组数据，其目的是。
（4）乙同学将测得的三组数据记录在下表中，甲同学发现乙同学的实验数据存在问题，请你判断甲同学说的是否正确（选填“是”或“否”），并简述你的理由：。
物理量电压电流电阻电阻平均值实验序号（伏）（安）（欧）（欧）12313.540.10.340.42///2．为测量某个未知阻值的电阻，老师提供了两节新的干电池、电压表、电流表、电键、滑动变阻器、若干导线。
小红和小华分别设计了图12甲、乙所示的实验电路图。
①由设计的电路图可知，他们的实验原理是：________________________；②比较两个实验电路，你认为更为合理的是图______，理由是_____________________；③小华按照图12乙连接实物继续实验，并设计了如下实验数据记录表。
（a）闭合电键S后，移动滑动变阻器滑片P的过程中，电压表、电流表有示数，但示数变化范围很小，简述产生该现象的原因。
________________________________________（b）请在下表中补上实验数据表格的有关栏目。
(14)(15)(15)(16)(17)R x、电流表、电压表（只有0～3伏档完好）、滑动变阻器、电键及导线若干。
小张正确连接电路后严格按要求进行操作，当他闭合电键时发现两电表的示数如图14（a）、（b）所示。
他经过思考后仍用原有器材重新连接了电路，并测得了三组数据记录在下表中。
根据该同学的实验及测量的数据，完成以下问题。
①实验所用电源的电压为________伏。
②请将上表填写完整。
（计算电阻时，精确到0.1欧）________实验电压U电流I序号（伏）（安）电阻电阻R x平均R x值（欧）（欧）（a）图14（b）1231.510.10.120.144.小红同学做“用电流表、电压表测电阻”实验，电源电压保持不变，实验所用器材齐全且完好，滑动变阻器所标的“1安”字样清晰可见。
小红在连接变阻器时将滑片置于一端，使其电阻线全部接入电路中，电路连接完毕后试触电键，观察到电压表的指针位置如图12（a）所示。
她经过分析思考，重新正确连接电路，且实验步骤正确，闭合电键后观察到两电表的示数分别为0.2安、2.0伏。
随后根据要求，又进行了两次实验，其中一次实验是使电路中的电流达到最大，此时两电表的指针位置如图12（b）、（c）所示。
（a）（b）（c）图12①根据图12（b）、（c）所示，该次实验所测得待测电阻的阻值为________欧。
（计算结果精确到0.1欧）②根据相关信息，请写出试触电键时电压表接在电路中的可能位置。
________③根据相关信息，求本实验所用滑动变阻器的最大阻值。
________（写出简要的计算过程或理由）5．小王同学做“用电流表、电压表测电阻”实验，电源电压为3伏且保持不变，所有器材均完好。
他移动滑动变阻器的滑片到阻值最大处，闭合电键，观察到电压表示数如图19所示，且电流表指针偏离零刻度线的角度与电压表相同。
然后他移动变阻器的滑片至中点，观察到电压表的示数变小至0.6伏。
接着他继续移动变阻器的滑片，发现电路中的最大电流为0.28安。
请将下表填写完整。
（计算电阻时，精确到0.1欧）（9）物理量电压电流电阻电阻平均序号12(伏)(安)(欧)值(欧)3图192待测电阻R、电流表（0-3安量程档损坏）、定值电阻R=10欧、R=30欧、电键、若干导线等x12器材。
他经过思考，进行了三次实验，实验电路图及闭合电键S后对应的电流表的示数分别如图17（a）、（b）、（c）所示。
请根据相关信息将下表空格填写完整___________________。
物理量实验序号电流I（安）电压U1（伏）电压U2（伏）电压Ux（伏）电阻Rx（欧）电压U（伏）123分析表格中的数据可得：待测电阻R的阻值为_________欧。
x7．小华同学做“用电流表、电压表测电阻”实验，现有电源（电压为1.5伏的整数倍且保持不变）、滑动变阻器A、B两个待选（A标有“10Ω1A”字样、B标有“20Ω2A”字样），电流表、电压表（只有0~3伏档完好）、待测电阻R、电键以及导线若干。
小华正确连接电路，实验步骤正x确，闭合电键时电表的示数如图19（a）、（b）所示。
小华略微移动变阻器的滑片，发现电压表的指针就满偏了。
经过思考，小华仅调整电压表接入电路的位置并重新实验，当滑片移至某点时，电流表的示数为0.36安，电压表的示数如图20所示。
当滑片移至某端点时，电流表的示数为0.42安。
①实验中所用电源的电压为______伏，选用的滑动变阻器为_______（选填“A”或“B”）；②请将下表填写完整。
（计算电阻时，精确到0.1欧）（请填到答题卡上的表格中）_______38．小闵在做“伏安法测电阻”实验中，所用电源电压为 6 伏、待测电阻 R X 、标有“20 欧 1 安” 字样的滑动变阻器、电压表、电流表各一个（其表盘如图20 所示）、电键及导线若干，所有器材均 完好。
他先将除电压表以外的元件串联连接，再将电压表选择合适的量程并联接入电路中。
他把变阻器滑片从一端移到另一端的过程中，读出电流表示数的变化范围为 0.14 安~0.26 安。
当他移动 滑片至电流表指针位于如图 20（甲）所示位置时，观察到某电表的指针偏离零刻度线的角度为另 一电表的两倍。
图 20（甲）图 20（乙）实验 序号123 U X I X R X（伏） （安） （欧）0.140.26（1）请画出小闵连接的电路图。
（9） （2）请将表格填写完整。
（10）9．根据“用电流表、电压表测电阻”的实验，完成下列要求。
⑴ 实验原理_________。
⑵ 请依照图 13 电路图，用笔画线替代导线将图 13 所示的实物连接完整。
⑶ 闭合电键前，需将滑动变阻器的滑片 P 移到_____端（选填“A ”或“B ”）。
- +电 A源S– 0.63RxV– 3 15PA B 图 14图 13⑷ 小顾同学在本实验中，将最后一根导线连接完毕后闭合电键，发现电流表和电压表的示数 都超出它们所能测的最大值，其原因可能是：_________________________。
⑸ 解决上述问题后，小顾重新进行实验，前两次测得的电阻分别是 51.9 欧和 51.8 欧，第三次测量时，电流表和电压表的示数如图 14 所示，则该待测电阻的阻值为_____欧。
10．小王在“用电流表、电压表测电阻”的实验中，元件均完好，电源电压为 2 伏的整数倍，滑动变阻器上标有“20Ω 2A”字样。
他正确连接电路，实验步骤正确，闭合电键后，电流表的示 数如图 14(a)所示；当把滑动变阻器的滑片 P 恰好移到中点时，电压表示数如图 14(b)所示；小王 继续移动滑片 P ，在确保安全的情况下，又测得电路中的最大电流为 0.42 安。
根据以上信息，小张经思考后认为，小王所用的电源电压为6 伏。
请你通过计算说明，小张的 判断是正确的。
请将下表填写完整。
(14) (15) (16) (计算电阻时，精确到 0.1 欧)A—0.6 3(a)V— 3 15图 14(b)实 电阻平均电 电 电验 值压 流 阻次 /欧/伏 /安 /欧数 143 （2 电压 U x 电流 I x 电阻 Rx 2 2.530.4 211．在“用电流表、电压表测电阻”的实验中，小李同学连接电路进行实验．所用电源为 节 新干电池串联而成，且电压保持不变，滑动变阻器上标有“20Ω 2A ”字样．（1）其实验原理是 ； （2）连接实验器材时，电键应该处于 （选填“断开”、“闭合”或“任意”）状态． （3）小李的实验步骤正确，闭合电键时，观察电流表的示数并记录在序号 1 中。
接着，他移动滑片到中点位置附近，发现电压表的示数如图 15（a ），电流表示数如图 15（b ）所示，记录在序 号 2 中．他继续移动滑片，发现电流表最大示数比图 15（b ）多了 0.1 安．（a ）（b ）请在下表中将该同学设计的表格空白处填写完整。
计算电阻时，精确到 0.1 欧）。
物理量序号1 电 压 （伏）（15）电 流 （安）0.12 电 阻 （欧）（15）电阻平均值 （欧）23（16） （16） （16） （18）（17） （17） （17）12. 小李同学做“用电流表、电压表测电阻”实验，现有电源（电压为 伏的整数倍且保持不 变）、一个待测电阻 R x 、电流表、电压表、滑动变阻器、电键及导线若干。
小李连接电路，使变阻 器接入电路中的电阻最大，闭合电键时观察到电压表示数为 10 伏、电流表示数为 0.2 安。
小李移动滑片 P 到某一位置，发现电压表和电流表示数如图 14（a ）、（b ）所示。
他继续移动滑片 P 至另 一端时发现电流表示数为 1.1 安。
① 请画出小李同学的实验电路图。
________② 请将正确的数据填写在下表中。
（计算电阻时，精确到 0.1 欧）________（a ） （b ）图 14物理量实验序号 （伏） （安） （欧）123电阻 R x 平均值 （欧）5图 18（13．小李做“用电流表、电压表测电阻”的实验，实验器材齐全并完好，电源由几节新干电池组成，且电压保持不变。
他正确串联实验器材，并将滑片放置于变阻器的一端，然后将电压表并联 在电路中。
闭合电键后，两电表示数如图 18（a ）、（b ）所示。
接着移动变阻器的滑片，观察到电 压表的示数逐渐变小，直至为零。
经过思考，他重新正确连接电路，操作步骤正确。
闭合电键后，两电表指针所在位置仍与图 18（a ）、（b ）一致。
他记下此时的电压、电流值作为实验中的第一组测量数据。
小李由于记录不规范，他将正确测得的另两组实验数据记录在草稿纸上，如图19 所示。
0.3 安2.3 伏1.6 伏0.44 安（a ）（b ）图 19①调整电路后，图 18（a ）中电流表的示数为安，本实验所用的电源电压为 伏，滑动变阻器的最大阻值为 欧②根据记录的数据信息，计算出待测电阻的平均值是 欧。
（精确到 0.1 欧）③另一组同学在实验中，由于操作不当将滑动变阻器烧坏，若没有可替换的其他滑动变阻器，为了顺利完成实验，他们可以采取的操作方法是。
