2008-2019年上海中考物理真题汇编6：电学实验1 （2019年上海中考真题）小华同学做“用电流表、电压表测电阻”实验，现有电源（电压为3伏且保持不变）、待测电阻R x 、电流表、电压表、电健各一个，滑动变阻器有A 、B 、C 三个（分别标有“5Ω 2A ”字样、“10Ω 2A ”字样、“50Ω 1A ”字样），以及导线若干。
小华实验时选取其中一个滑动变阻器，正确连接电路，且使滑动变阻器的滑片在中点附近，闭合电键时各电表示数如图10（a ）、（b ）所示，并记录第一组数据。
继续移动滑片，当电压表示数在如图（a ）的基础上偏转两格后，记录第二组数据，此时小华发现电压表、电流表偏转角度相同。
求：①电压表的量程是______伏。
②计算说明实验中电流表的量程。
③根据记录的第二组数据，计算出此时待测电阻R x 的阻值。
①电压表的量程是0-3伏。
②（a ）图中，电压表选用小量程，分度值为0.1V ，电压表示数为1.4V ，（b ）图中，若电流表选用大量程，分度值为0.1A ，电流为1.4A ；若选用小量程，分度值为0.02A ，电流为0.28A ；根据串联电路电压的规律，变阻器的电压为：3V-1.4V=1.6V ，0 若电流表选用大量程，由欧姆定律，变阻器连入电路的电阻：R 滑中=U 滑/I 大=1.6V/1.4A ≈1.14Ω，变阻器电阻为2×1.14Ω=2.28Ω，与题中所给的变阻器的规格差别较大； 若电流表选用小量程，由欧姆定律，变阻器连入电路的电阻：R 滑中=U 滑/I 小=1.6V/0.28A ≈5.71Ω，变阻器电阻为2×5.71Ω=11.4Ω，与题中所给的10Ω 2A 变阻器的相吻合；故电流表选用小量程0-0.6A ；③R x =U x /I x =1.6V/0.32A =5Ω或R x =U x /I x =1.2V/0.24A =5Ω。
2 （2018年上海中考真题）现有电源（2V ，4V ,6V ,8V ,10V ,12V 六档）、电流表、电压表和电键各2个，滑动变阻器“20Ω 2A ”、 待测小灯（标有2.2V 字样）、待测电阻各一个，以及导线若干。
2()19年上海市初中毕业统一学业考试理化试卷耆生注歳bk试軽中的第-“88为胸理部分，第们小議为化学部分.2. 试卷構分1知分.考试时间10CI分钟.3. 按娶求4SHSLL作窑在试轉*草璃纸上答题一律无效.物理部分一.谁择題(共吋分)下列各题均只有一〒正确选项，awiEffl选项的代号用MH铅笔填谁在警题纸的相应位■・更改昔案时*用擔皮擴去，■新填涂・k亠节斯干电他的|也压为A< 1 5<Jt B+ 24{Jt C. UOfk D. 23伏解析：本题考查简单电路的基本知识。
一节新的干电池的电压为 1.5伏，答案选A。
2.听音能辨人，主嘤址依恥忖入的讲讲卅具费不H的A.响度比音调 c.ffti u.據輕解析：本题考查声音的特性。
响度是指声音的大小，音调是指声音的高低，音色是指声音的特色，能区分不同人的讲话声，靠的是音色。
振幅不是声音的特性。
答案选C。
3.第一严发现电说範效皿的恂理学家品A.理噸B. IftHf C・StS D、奥斯轉解析：本题考查物理学家的贡献。
牛顿发现了万有引力定律，建立了经典力学；欧姆发现了欧姆定律；安培提出了右手螺旋定则，奥斯特第一个发现了电流的磁效应，本题选D。
4.®Tts中带正电的eraA,療子R・册P U中子 D. Its■予解析：本题考查原子的结构。
原子核由质子和中子构成，其中质子带正电，中子不带电。
本题选B。
5.岡冲程汽油机在1弁过程中，將内能转优为机械能的冲程星A.吸代冲理B.斥席抻幣C,繭功冲穆 D 栉吒禅理解析：本题考查四冲程汽油机的工作过程。
四冲程汽油机工作过程中，有两次能的转化，其中压缩冲程把机械能转化为内能，做功冲程把内能转化为机械能，因此本题选C o6.同的不同物吸收糊同的热最.尸如说法中止确的圧A. it 热容大的耨庾斤窈温建毂小R ・比趣昨小的物厢升裔温用较小<\比热畔人的物质升局刑曜较丸 【九升商溢咂榊町号比舲甞A?卜比藍解析：本题考查热量公式的应用。
上海市中考物理历年（2019-2023）真题分类专项（电学基础题）汇编五年中考真题一、单选题1．（2019ꞏ上海ꞏ统考中考真题）一节新干电池的电压为A．1.5伏B．24伏C．110伏D．220伏2．（2019ꞏ上海ꞏ统考中考真题）首先发现电流磁效应的物理学家是（）A．牛顿B．欧姆C．安培D．奥斯特二、填空题3．（2022ꞏ上海ꞏ统考中考真题）一节新干电池的电压是V，功率为1kW的用电器工作0.5 h，消耗的电能为度，丹麦物理学家奥斯特发现电流周围存在。
4．（2021ꞏ上海ꞏ统考中考真题）家用电器的额定电压是V，电饭煲在工作时，将转化为内能，在电饭锅中注水，发现锅底比平时看到的浅，是由于。
5．（2020ꞏ上海ꞏ统考中考真题）家庭电路中，电饭煲与空调是的（选填“串联”或“并联”）；发电站通过输电线路将电能输送至远方的变电站（选填“高压”或“低压”）；将根导线置于静止的小磁针上方，当导线通电时小磁针发生偏转，此现象表明电流周围存在。
2023年模拟题一、单选题1．（2023ꞏ上海崇明ꞏ统考二模）下列粒子中不带电的是（ ）A．质子B．中子C．电子D．原子核2．（2023ꞏ上海普陀ꞏ统考二模）上海地区家庭电路的电压为（ ）A．24伏B．110伏C．220伏D．380伏3．（2023ꞏ上海虹口ꞏ统考二模）首先发现电流磁效应的物理学家是（ ）A．牛顿B．奥斯特C．托里拆利D．阿基米德4．（2023ꞏ上海普陀ꞏ统考二模）如图所示，小磁针处于静止，闭合开关S后小磁针发生大角度偏转的是（ ）A．B．C．D．5．（2023ꞏ上海青浦ꞏ统考二模）在图中，能正确表示小磁针静止时N极指向的是（ ）A．B．C．D．6．（2023ꞏ上海长宁ꞏ统考二模）1820年，发现电流周围存在磁场的物理学家是（ ）A．安培B．焦耳C．欧姆D．奥斯特7．（2023ꞏ上海松江ꞏ统考一模）下列选项中能影响导体电阻大小的因素是（ ）A．导体两端的电压B．导体中的电流C．通过导体的电荷量D．导体的材料8．（2023ꞏ上海松江ꞏ统考一模）一节新干电池的电压约为（ ）A．1.5伏B．15伏C．150伏D．300伏9．（2023ꞏ上海崇明ꞏ统考一模）摩擦起电中的“电”是指（ ）A．电荷B．电量C．电流D．电压10．（2023ꞏ上海宝山ꞏ统考一模）以“安培”为单位的物理量是（ ）A．电荷量B．电流C．电压D．电阻11．（2023ꞏ上海宝山ꞏ统考一模）下列算式正确的是（ ）A．2 伏×5 安=10 欧B．5 瓦×10 秒=50 度C．3 伏×4 安×5 秒=60 焦D．5 库×2 秒=10 安12．（2023ꞏ上海虹口ꞏ一模）家用电视机正常工作时的电流约为（ ）A．0.1安B．0.5安C．5安D．10安13．（2023ꞏ上海长宁ꞏ统考一模）当电流通过LED灯时，电能转化为光能和内能。
电学压轴计算专题（2017宝山第22题）1.如图11所示，电阻R 的阻值为10欧，滑动变阻器R 2上标有当变阻器的滑片 P 移至a 端，闭合电键 S 后，电流表A 的示数为0.6安。
R 1P厂CHlbS图11（1）求电源电压U（2）若将另一只电压表 V 并联接入该电路（A 和B ）、（B 和C ）、（A 和C ）中的某一部分电路两端，移动滑 动变阻器R 的滑片P 至某一处，使电压表 V 的指针停留在图12所示的位置。
请指出电压表 V 所有可能连接 的位置，并计算出变阻器对应接入电路的阻值R 。
（2017崇明第21题）6伏且不变。
电阻 R 1的满刻度，求（2017奉贤第22题）3、如图14所示，电源电压为18伏且不变，定值电阻 R ）为5欧，将两个电压表 V 1和 V 2分别并联接在电路的适当位置。
闭合电键记下此时两表的示数，如下表第2行所示。
然后向左移动变阻器 滑片P 且使每次减少相同的阻值，其中后两次电表示数分别如下表第 4行、第5行所示。
求：（1）当电压表 V 1示数为6.0伏时，通过定值电阻的电流；AB* a R1 R2¥ Pt_t ]图8(2) 当电压表V 2示数为13.5伏时，滑动变阻器的电阻值；(3)及第3行两电表的示数。
(2017虹口第22题)4、在图10所示的电路中，电源电压保持不变。
滑片P 移动的次数W ｛伏) 讥(伏)13.015.0 23 4.5 13.5 46.012.0R 2的阻值电流表A 的示数R 0 0. 6安 R 0+ 10 欧0. 4安R °+ 20 欧① 若电阻R 的阻值为15欧，电流表示数为0.2安，求电阻R 两端的电压 U 和电阻R 消耗的电功率 R 。
② 若电阻R 的阻值未知，向右移动滑动变阻器R 2的滑片P ,每次移动时均使变阻器 F 2接入电路的阻值增加10欧，电流表 A 的示数分别如上表所示，求电源电压 U 和R 为(R )+ 20欧)时电流表 A 的示数。
2019 年上海中考物理一模试题分类汇编——填表和连线1．（19 闵行区一模）在图的电路中，从电池、电流表、电压表三个元件符号中选择两个合适的元件填入空缺处，使之成为串联电路。
2．（19 徐汇区一模）在图中，将电源、电流表、电压表三个元件符号正确填进电路的空缺处。
要求电键 S 闭合后，电流方向如图，电压表测电阻两端电压。
3．（19 黄浦区一模）在图中，将电源、电流表、电压表三个元件符号正确填进电路的空缺处。
要求电键 S 闭合后，电流方向如图所示，电压表测小灯电压。
4．（19 浦东新区一模）在如图中的〇里填上适当的电表符号，使之成为正确的电路图。
5．（19 虹口区一模）在图中的〇里填上适当的电表符号，使之成为正确的电路图。
6．（19 普陀区一模）请在图所示电路的〇内，填上适当的电表符号，使之成为正确的电路。
7．（19 金山区一模）在如图所示电路的〇里填上适当的电表符号，使之成为正确的电路。
8．（19 宝山区一模）在图中的〇里填上适当的电表符号，并标出电表的正、负接线柱，使之成为正确的电路图。
9．（19 长宁区一模）在图中的〇里填上适当的电表符号，使之成为正确的电路图。
10．在图所示的电路中，根据标出的电流方向，从电源、电流表、电压表三个元件符号中选出两个，并分别填进电路的空缺处。
要求：灯泡 L1 和L2 串联。
11．（19 上海一模）在如图电路的圆圈内填入适当的电表符号，要求闭合电键 S 后两灯都能发光。
12．（19 闵行区一模）在图的电路中，有两根导线尚未连接，请用笔画线代替导线补上。
要求当滑片 P 向左移动时，灯 L 亮度不变且电流表示数变小。
13.（19 长宁区一模）如图的电路，有两根导线尚未连接，请用笔画线代替导线补上。
要求：①闭合电键 S，滑片 P向右移时，小灯 L 变亮；②将电压表正确接入电路中。
14．（19 徐汇区一模）如图所示的电路中，有一根导线尚未连接，请用笔画线代替导线补上。
补上后要求：闭合电键S，向右移动滑动变阻器的滑片 P，电流表示数变小。

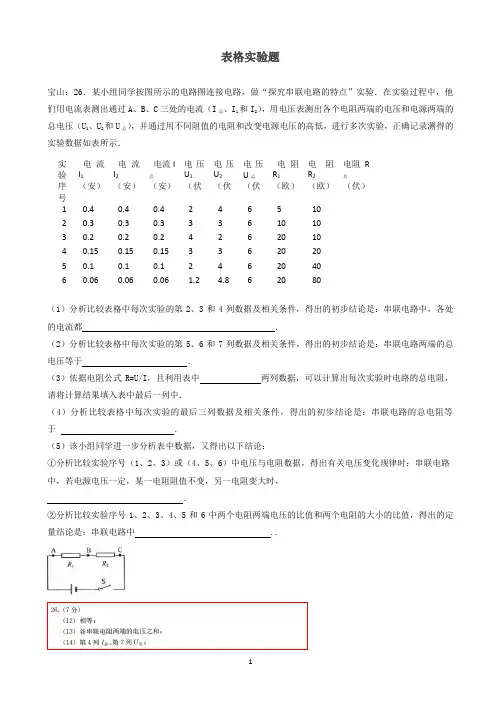

小（ 2019年上海各区中考物理一模试题分类汇编——数据表格（（word 版包含答案）2019 年上海中考物理一模试题分类汇编——数据表格1．（19 嘉定区一模）某班同学在学习“重力”时，根据“用手掂物体”的活动体验和生活经验对物体受到的重力大与哪些因素有关提出了以下猜想：猜想 1：物体的质量；猜想 2：物质的种类。
表一被测物体：大米实验序号12 3表二被测物体：黄豆实验序号45 6表三被测物体：陶泥实验序号789质量（千克）0.100.25 0.30质量（千克）0.080.20 0.36质量（千克）0.050.150 .40重力（牛）1.02.53.0重力（牛）0.82.03.6重力（牛）0.51.54.0 ①请你举出一个实例，作为提出猜想 1 的依据。
根据上述猜想与假设，他们分组设计实验方案，利用弹簧测力计分别测得质量已知的多份大米、黄豆和陶泥所受的重力，实验中记录的有关数据分别如表一、表二、表三所示。
②分析比较实验序号 1、2 与 3 或 4、5 与 6 或 7、8 与 9 中的物体受到的重力与质量的关系及相关条件，可得出的初步结论是：。
③同学们在交流时发现根据实验所测数据无法直接比较物体受到的重力与物质种类的关系，理由是：。
④他们进一步综合分析比较表一、表二、表三中的物体受到的重力与其质量的关系发现：大米、黄豆和陶泥受到的重力和其质量的比值是个定值，且都相同，这表明猜想 2 是否成立？⑤本实验进行了多次测量，其目的与以下实验多次测量目的不同的是A ．测定物质的密度C ．探究物质的质量与体积的关系B ．探究导体中的电流与电压关系D ．探究凸透镜成像的规律2 ． 19 青浦区一模）在“探究物质质量与体积的关系”实验中，某小组同学分别用甲、乙两种不同的固态物质做实验。
实验时，分别测出它们的体积和质量，记录数据如表一、表二所示。
表一 甲物质（固态）实验序号1体积（厘米 3）10质量（克）9表 2019年上海各区中考物理一模试题分类汇编——数据表格（（word 版包含答案）表二 乙物质（固态）实验序号456体积（厘米 3）102030质量（克）112233①分析比较实验序号 1、2 与 3（或 4、5 与 6）的数据及相关条件，可得出的初步结论是： 。
2019年上海各区中考物理一模试题分类汇编——基础实验（word版包含答案）2019 年上海中考物理一模试题分类汇编——基础实验1．（19虹口区一模）在验证阿基米德原理”的实验中，弹簧测力计两次示数差表明了物体受到的；用量筒测量物体排开液体的，并计算出物体排开液体受到的，然后比较两者是否相等，并选择物体多次验证（选填“同一”或“不同”）。
2．（19上海一模）如图1是电学实验中常用的一种测量仪表的表盘，它的名称叫表，使用时应该将它与被测对象联。
图2 为实验装置，若实验时玻璃管倾斜，则水银柱的高度将（选填“不变”、“变大”、“变小”）3．（19普陀区一模）“测定小灯泡的电功率”的实验原理是，在连接电路过程中，电键应该处于状态，电压表应与被测小灯泡联连接。
4．（19金山区一模）在“用电流表、电压表测电阻”的实验中，某同学连接电路，如图所示。
闭合电键前为了保护电路，应将滑动变阻器滑片移至端（选填“A”或“B”），各电表所测的值均不得超过它们的，实验中通过改变滑动变阻器的电阻来改变待测电阻R x两端的，该实验中多次测量的目的是，最后求出电阻R x的大小。
5．（19青浦区一模）在“用电压表测电压”实验中，电压表直接接在电源两端（选填“能”或“不能”），所测电压不得超过它的。
6．（19嘉定区一模）如图1所示，当弹簧测力计在C处从竖直向上用力到逐渐斜向上用力的过程中，杠杆始终在水平位置平衡，弹簧测力计的示数将，该拉力的力臂将；图2 所示是“探究平面镜成像特点”的实验装置，当蜡烛A 向玻璃板靠近时，蜡烛A 的像（以上三空均选填“变大”、“不变”或“变小”）。
“验证阿基米德原理”的实验目的是：研究浸在液体中的物体所受的浮力与它排开液体的之间的关系。
7．（19 嘉定区一模）用弹簧测力计测水平拉力大小时，要先沿 方向上调零。
在“探究二力平衡的条件”实验中，应保持物体处于或状态进行研究。
在电学实验中，连接电路时，电键应处于状态。
超级资源（共７套 48 页）上海专用 2019 中考物理一模试卷分类汇编 (WORD版)测电阻实验宝山： 25．依据“用电流表、电压表测电阻”的实验，达成以下要求。
⑴实验原理 _________。
⑵请依照图13 电路图，用笔划线代替导线将图13 所示的实物连结完好，________。
（用2B 铅笔在答题纸的相应地点连线）⑶闭合电键前，需将滑动变阻器的滑片P 移到 _____端（选填“ A”或“ B”）。
⑷ 小顾同学在本实验中，将最后一根导线连结完成后闭合电键，发现电流表和电压表的示数都高出它们所能测的最大值，其原由可能是：_________________________ 。
⑸解决上述问题后，小顾从头进行实验，前两次测得的电阻分别是51.9 欧和 51.8 欧，第三次丈量时，电流表和电压表的示数如图14 所示，则该待测电阻的阻值为_____欧。
答案：奉贤： 25.某小组同学做“电流表、电压表测电阻”实验，实验器械齐备且完满，电源电压保持不变。
（1）他们正确串连实验器械，并将变阻器的滑片搁置于一端，而后将电压表并联在电路中。
闭合电键后，察看到电压表示数为6 伏，电流表示数为 0.58 安。
接着挪动变阻器的滑片，将滑片挪动某一地点时，察看到电流表的示数如图15（ a）所示，电压表的示数一直不变。
请依据上述现象判断实验过程中电压表示数不变的原由___________________________ 。
（2）经思虑剖析检查，他们从头正确连结电路，操作步骤正确。
闭合电键后，发现电压表指针所指的刻度与原来一致，电流表示数如图 15（ b）所示。
接着挪动变阻器的滑片，察看到当电流表的示数如图 15（ a）所示，电压表的示数如图 15（ c）所示。
（3）请你依据上述实验过程中获得的数据将下表填写完好（电阻精准到0.1 欧）电压（伏）电流（安）电阻（欧）电阻均匀值（欧）123答案：（ 1）.电压表接在电源两头虹口：小李同学做“用电流表、电压表测电阻”实验，现有电源（电压为 2 伏的整数倍且保持不变）、一个待测电阻R X、电流表、电压表、滑动变阻器、电键及导线若干。
2019年上海各区中考物理一模试题分类汇编——电学计算（word版包含答案）2019 年上海中考物理一模试题分类汇编——电学计算1．（19普陀区一模）如图（a）所示，电源电压为24伏，且保持不变，电阻R1的阻值为10欧，滑动变阻器R2标有“50Ω1A”字样，电压表、电流表的规格如图12（b）所示。
闭合电键S 后，电流表示数为0.8 安。
求：①电阻R1的两端电压U1。
②滑动变阻器R2接入电路的阻值。
③在电表量程可换的情况下，为使滑动变阻器接入电路的阻值范围最大，小明同学认为可以采取下列方案之一来实现：a．去掉电压表V1；b．去掉电压表V2；c．将电流表用导线代替。
你认为可行的方案是（选填“a”、“b”或“c”）；请通过计算说明此时滑动变阻器的取值范围及电路中的电压表、电流表对应的示数情况。
2.（19 金山区一模）在如图所示的电路中，电源电压为6 伏不变。
电阻R1的阻值为20 欧，滑动变阻器R2上标有“50Ω2A”字样。
求：①电阻R1消耗的电功率P1。
②若在电路中加入两个电流表，改变滑动变阻器滑片的位置，在保证电路正常工作的情况下，两个电流表示数情况如下表。
（a）电流表A1测电流，电流表A2测电流（均选填“R1”、“R2”或“干路”）。
（b）求：滑片移动过程中干路总电流最小值I min。
滑片位置电流表A1（安）电流表A2（安）10.1 0.420.3 0.630.5 0.83．（19虹口区一模）在图所示的电路中，电源电压为6伏不变，滑动变阻器上标有“20Ω2A”字样。
闭合电键S，电流表的示数为0.4 安。
①求10 秒内通过电阻R1的电荷量Q1。
②求此时电路的总电阻R。
总③若电流表接0～0.6A、电压表接0～3V 量程，移动变阻器的滑片P，电流表示数的最大变化量为0.2 安。
（a）移动变阻器的滑片P，发现当电流最小时滑动变阻器无法达到20 欧，求此时电压表的示数U2。
（b）通过计算求出电阻R1可能的阻值。
2019 年上海中考物理一模试题分类汇编——电学实验测小灯泡的电功率1．（19 金山区一模）小明同学做“测定小灯泡的电功率”实验。
器材齐全、完好，电源电压为 1.5 伏的整数倍，小灯标有“2.2V”字样，滑动变阻器标有“5Ω 1A”字样。
小明正确连接电路且操作规范，请在图（a）方框中画出该同学的电路图。
当滑片在变阻器某一端点的电表示数如图（b）所示，则根据相关信息求出电源电压为伏。
当小灯正常发光时变阻器的滑片恰好位于中点处，小明判断小灯正常发光的理由是。
请根据相关信息，计算出小灯的额定功率。
伏安法测电阻2．（19 虹口区一模）小华同学做“用电流表、电压表测电阻”实验，现有电源（电压为 2 伏的整数倍保持不变）、待测电阻 R x、电流表、电压表（只有 0～3 伏档完好）、滑动变阻器（标有“20Ω 2A”字样）、电键以及导线若干。
实验中，小华正确连接电路，闭合电键并移动变阻器的滑片到一端时，观察到电流表示数为 0.56 安，电压表指针偏转如图 1 所示，他立刻断开电键。
经过思考后，他按照正确步骤进行实验，闭合电键时观察到电流表示数为 0.2 安；他移动变阻器的滑片，观察到电压表示数为 2.6 伏时，电流表示数如图 2 所示。
请根据相关信息将下表填写完整。
（计算电阻时，精确到 0.1 欧）3．（19 嘉定区一模）某小组同学做“用电流表、电压表测电阻”的实验，实验器材齐全且完好，电源电压保持不变。
①他们正确串联实验器材，将电压表并联在电路中，并将滑片移至变阻器的一端。
闭合电键时，观察到电压表、电流表的示数如图所示。
移动滑片，观察到电压表示数不变，电流表示数逐渐变大，产生这种现象的原因是。
②小组同学经过认真思考，重新正确连接电路，操作步骤正确。
闭合电键时，观察到两电表的指针所指刻度仍与图所示一致。
则电源电压是伏，滑动变阻器的最大阻值是欧。
③移动变阻器的滑片，又测得一组数据为“1.6 伏，0.30 安”，则此时变阻器接入电路的阻值（选填“大于”、“等于”或“小于”）变阻器最大阻值的二分之一。
继续移动变阻器的滑片，观察到两电表的指针同时都达到了小量程的满刻度。
④根据该组同学实验过程中观察和记录的三组数据，计算待测电阻的平均值是欧。
（精确到 0.1 欧）4．（19长宁区一模）小华做“用电流表、电压表测电阻”的实验，所用电源电压保持不变，滑动变阻器标有“2A”字样清晰可见，电压表0～3 伏量程已坏，其他实验器材均完好。
他连接好电路后，将滑片 P 移到阻值最大一端，闭合电键 S，发现电压表示数为 6.0 伏，电流表示数为 0.9 安，他向另一端移动滑片时，发现电压表示数不变，电流表示数变大。
经过思考后，小华重新连接电路，按照正确步骤进行实验操作，再次闭合电键 S 时，电压表示数为 4.0 伏，电流表示数为 0.20 安；当移动滑片到某位置时，电流表和电压表的示数如图；当滑片移到另一端时，电流表示数为 0.60 安。
则①请判断小华第一次的电路连接情况；②实验所用滑动变阻器的最大阻值为欧；）电阻x（欧）③请根据小华的实验情况，完成表格中的实验数据记录和计算。
（注意：请填写在答题纸上的表格中，电阻计算精确到 0.1 欧）。
5．（19浦东新区一模）在“用电流表、电压表测电阻”的实验中，元件均完好，电源电压为1.5伏的整数倍。
他们正确串联实验器材，将滑片置于变阻器的一端，并将电压表并联在电路中。
闭合电键后，观察到电压表如图（a）然后移动滑片，当滑片恰好在中点时，电压表示数增大了0.4伏，电流表的示数如图（b）；当滑片移到另一端时，电压表示数变为 3.0 伏，电流表示数变为 0.36 安。
根据以上信息，请证明滑动变阻器的最大阻值为5 欧；待测电阻的阻值为欧。
（计算电阻时，精确到0.1 欧）6．（19奉贤区一模）某小组同学做“用电流表、电压表测电阻”的实验，现有电源（电压保持不变）、待测电阻Rx、电流表、电压表（只有 0～3 伏档完好）、滑动变阻器 A、B 两个待选（A 标有“20Ω2A”字样、B 标有“5Ω1A”字样）、电键及导线若干。
该小组同学将待测电阻 Rx、电流表、电键、滑动变阻器等串联接入电路后，再将电压表并联在 Rx 两端。
闭合电键后，在移动滑片的过程中发现两电表的示数如序号 1 所示，且始终不变。
该小组同学经过思考后重新调整电路并实验，记录下另外两次实验的数据如序号 2 和 3 所示。
（1）该小组同学重新调整电路前使用的滑动变阻器规格是。
（选填“A”或“B”）（2）实验所用电源的电压为伏。
（3）请将下表填写完整（计算电阻时，精确到 0.1 欧）7．（19普陀区一模）小华在做“用电流表、电压表测电阻”实验的过程中，电源电压保持不变，实验器材齐全且完好。
①他将待测电阻和滑动变阻器串联接在电路中，闭合电键时，发现电流表、电压表的示数分别如图所示，移动滑片P，电流表、电压表示数均不变。
请指出他电路连接中可能存在的问题。
（写出一种情况即可）电阻平均值（欧）②发现问题后，他重新正确连接电路，实验步骤正确。
闭合电键时，电压表示数为0.6 伏；在移动变阻器滑片的过程中，电流表示数的变化范围为0.12～0.58 安。
当移动变阻器滑片到某个位置时，电流表和电压表的指针恰好同时指向刻度盘的正中央。
小华实验所用滑动变阻器的最大阻值为欧。
③请根据小华的实验情况，完成表格中的实验数据记录和计算。
（电阻计算精确到 0.1 欧）。
8．（19青浦区一模）某同学做“电流表、电压表测电阻”实验，现有电源（电压保持不变）、待测电阻R X、电流表、电压表、滑动变阻器（标有“20Ω2A”字样）、电键及导线若干，所有元件均完好。
他连接电路进行实验，闭合电键后，在移动变阻器滑片的过程中，发现电流表示数的变化范围为 0.20～0.58 安，电压表示数相应的变化范围为 4.0 ～0伏，电源电压为U＝6V，当移动变阻器滑片到某个位置时，电压表、电流表的示数分别如图（a）、（b）所示。
①请画出该实验的电路图。
（用2B 铅笔在答题纸的相应位置作图）②请将下表填写完整。
（计算电阻时，精确到 0.1 欧）9．（19松江区一模）小华同学做“用电流表电压表测电阻”的实验，所用器材齐全且完好，电源电压不变（1.5伏的整数倍），所用滑动变阻器上标有“50Ω2A”字样。
小华正确连接电路，实验步骤正确，闭合电键，电流表、电压表的示数如图（a）、（b）所示。
①该实验的原理是。
②“小华正确连接电路，实验步骤正确”表明电压表并联在两端，闭合电键时，滑动变阻器连入电路的阻值，本实验所用的电源电压为伏。
③接着小华移动滑片到中点位置时，电流表的示数为0.18 安，此时所测的电阻为欧。
（电阻精确到0.1 欧）10．（19 黄浦区一模）小明同学在做“用电流表、电压表测电阻”实验，现有电压不变的电源，待测电阻 R X ，电流表、电压表，滑动变阻器（标有“20Ω 2A ”字样），电键及导线若干，小明正确连接电路，实验步骤正确。
闭合电键后，电压表示数为 1.6 伏，电流表示数为 0.22 安； 接着他将滑片 P 向左移至中点时，电压表示数为 2.5 伏。
①请在图（a ）中将小明的实验电路图补充完整，使之正确。
②要使待测电阻两端电压大于 3 伏，继续完成实验，小明要进行的操作是。
③小明实验时发现电压表 0～15V 档已损坏，要使待测电阻两端电压大于 3V ，继续完成实验，小明同学接着要进行的操作是。
④当他操作完成后，发现电流表示数为 0.52 安时，电压表示数如图（b ）所示。
请将上述测得的三组数据填写在下 表中，并计算出电阻。
（计算电阻时，精确到 0.1 欧。
）11. 在“用电流表、电压表测电阻”的实验中，除了一只待测电阻，实验室还提供了电压表和电流表各一个、若电源一个、滑动变阻器一个、电键一只和若干根导线等器件。
（1） 本实验的目的是：会用法测定电阻，要求多次测量，求电阻的平均值。
（2） 请你选用实验室提供的这些器材，画出本实验的电路图。
（3） 依据图中的电路图，说明在本实验中增大待测电阻两端电压的方法。
（4） 若实验测得的数据如下表所示，请将处理数据的结果填写在下表中。
（计算电阻时，精确到 0.1 欧）。
12．（19徐汇区一模）小佳同学做“用电流表、电压表测电阻”实验，现有电源（电压为2伏的整数倍且保持不变）、电流表、电压表、滑动变阻器、待测电阻 Rx、电键及导线若干，所有元件均完好。
他连接电路进行实验，闭合电键后，将变阻器滑片从一端移动到另一端的过程中，发现电流表示数的变化范围为 0.2 安～0.58 安，电压表示数相应的变化范围为 4.0 伏～0 伏。
他思考分析后重新正确连接电路，且实验步骤正确。
当变阻器滑片移动到中点附近位置时，电流表示数 0.28 安，电压表的示数如图。
（1）小佳同学在实验中使用的滑动变阻器的最大电阻为欧，电源电压为伏。
（2）请将下面表格填写完整。
（计算电阻时，精确到 0.1 欧）。
13．（19上海一模）某小组同学做“用电流表、电压表测电阻”实验时，实验器材有：有电源（电压为1.5伏整数倍且保持不变）、待测电阻 Rx、电流表、电压表、电键及导线若干。
但发现电流表已坏，电压表的 0～15 伏量程档损坏。
现只能用非常规方法测量电阻。
给予阻值为 10 欧的定值电阻 R1、阻值为 20 欧的定值电阻 R2．他经过思考，进行了两次实验，电路图及闭合电键S后对应的电压表的示数分别如图（a）、（b）。
请根据相关信息完成下列问题：（1）如图（a）中电表示数是V；（2）该小组同学所用电源的电压是V；（3）待测电阻Rx的阻值是Ω（计算电阻时，精确到0.1Ω）；（4）你认为该实验中不足之处主要是。
14．（19静安区一模）小红同学做“用电流表、电压表测电阻”实验，电源电压保持不变，实验所用器材齐全且完好。
滑动变阻器所标的字样仅有“1.5 安”清晰可见，其最大阻值可能是 50 欧或者 20 欧。
小红正确串联电源、待测电阻、变阻器、电流表、电键等电路元件，并将变阻器的滑片移至其一端，在闭合电键时，观察到电流表的示数为 0.2 安，此时发现电压表未接入电路，于是将电压表并联在待测电阻的两端，继续移动变阻器的滑片，当滑片移到中点位置附近时，观察到两电表的指针位置如图（a）（b）所示。
她经过分析思考，调整电表的量程后继续实验，在移动变阻器滑片的过程中，发现当电压表示数最大时其指针位置如图（c）所示。
请根据相关信息完成下列各题：①图（a）所示电压表的量程是，图（b）所示电流表的量程是。
②图（c）所示电压表的示数为伏。
③求实验中闭合电键，观察到电流表的示数为0.2 安时，所测得待测电阻。
（第③小题需写出简要的计算过程或理由）参考答案1.图略；3；电压表示数为2.2V；0.704W。
