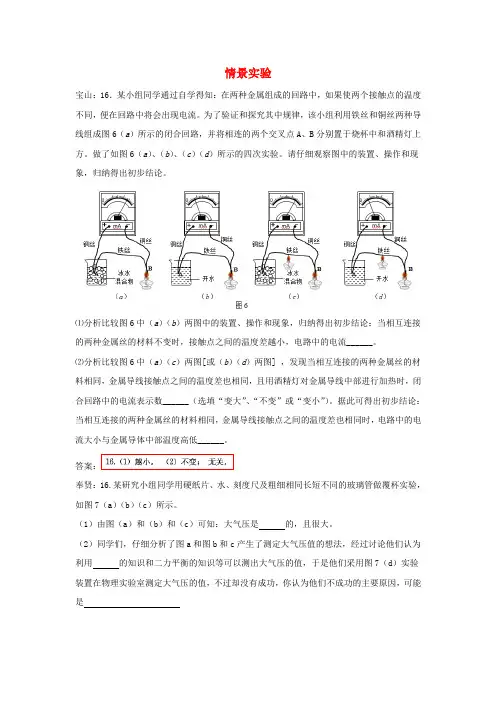

情景实验宝山：16．某小组同学通过自学得知：在两种金属组成的回路中，如果使两个接触点的温度不同，便在回路中将会出现电流。
为了验证和探究其中规律，该小组利用铁丝和铜丝两种导线组成图6（a）所示的闭合回路，并将相连的两个交叉点A、B分别置于烧杯中和酒精灯上方。
做了如图6（a）、（b）、（c）（d）所示的四次实验。
请仔细观察图中的装置、操作和现象，归纳得出初步结论。
⑴分析比较图6中（a）（b）两图中的装置、操作和现象，归纳得出初步结论：当相互连接的两种金属丝的材料不变时，接触点之间的温度差越小，电路中的电流______。
⑵分析比较图6中（a）（c）两图[或（b）（d）两图] ，发现当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同，且用酒精灯对金属导线中部进行加热时，闭合回路中的电流表示数______（选填“变大”、“不变”或“变小”）。
据此可得出初步结论：当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同时，电路中的电流大小与金属导体中部温度高低______。
奉贤：16.某研究小组同学用硬纸片、水、刻度尺及粗细相同长短不同的玻璃管做覆杯实验，如图7（a）（b）（c）所示。
（2）同学们，仔细分析了图a和图b和c产生了测定大气压值的想法，经过讨论他们认为装置在物理实验室测定大气压的值，不过却没有成功，你认为他们不成功的主要原因，可能:虹口：15. 我们的地球被一层厚厚的大气层包围着，同海水以及一切其他物体一样，大气也受到地球的引力作用，所以这层大气是不会逃逸到宇宙中去的，如果把大气比作为海洋，我们就生活在这层海洋的底部。
地球上海拔高度越高，大气越稀薄。
①根据上述信息及液体与气体的相同点，小王同学提出了有关大气压强的猜想：大气向各个方向均有压强。
他的依据是：大气受到地球引力作用，__________________。
②根据上述信息及所学液体压强的相关知识，公式P=F/S 、P=ρgh 中不能用来计算大气压强的是________，理由是_______________________________________。
百度文库：精选习题

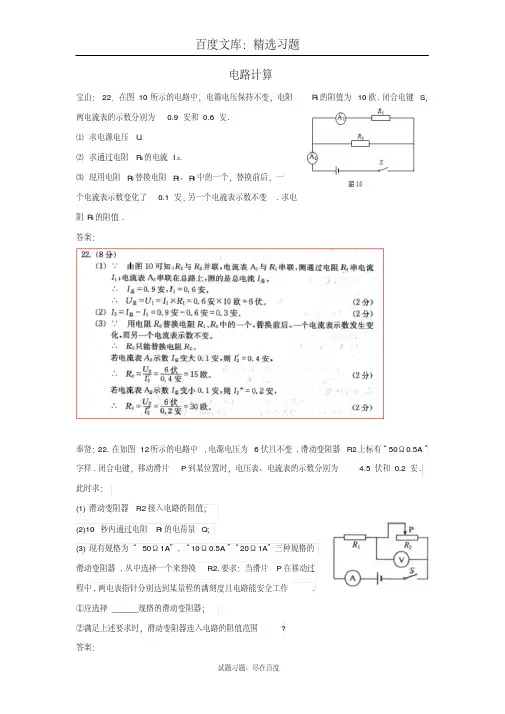

电路计算
宝山：22．在图10所示的电路中，电源电压保持不变，电阻R1的阻值为10欧.闭合电键S，两电流表的示数分别为0.9安和0.6安.
⑴求电源电压U.
⑵求通过电阻R2的电流I2.
⑶现用电阻R0替换电阻R1、R2中的一个，替换前后，一
个电流表示数变化了0.1安，另一个电流表示数不变.求电
阻R0的阻值.
答案：
奉贤：22.在如图12所示的电路中,电源电压为6伏且不变,滑动变阻器R2上标有“50Ω0.5A”字样.闭合电键，移动滑片P到某位置时，电压表、电流表的示数分别为 4.5伏和0.2安.
此时求：
(1)滑动变阻器R2接入电路的阻值；
(2)10秒内通过电阻R1的电荷量Q；
(3)现有规格为“50Ω1A”,“10Ω0.5A”“20Ω1A”三种规格的
滑动变阻器,从中选择一个来替换R2,要求：当滑片P在移动过
程中,两电表指针分别达到某量程的满刻度且电路能安全工作.
①应选择______规格的滑动变阻器；
②满足上述要求时，滑动变阻器连入电路的阻值范围?
答案：
试题习题、尽在百度。

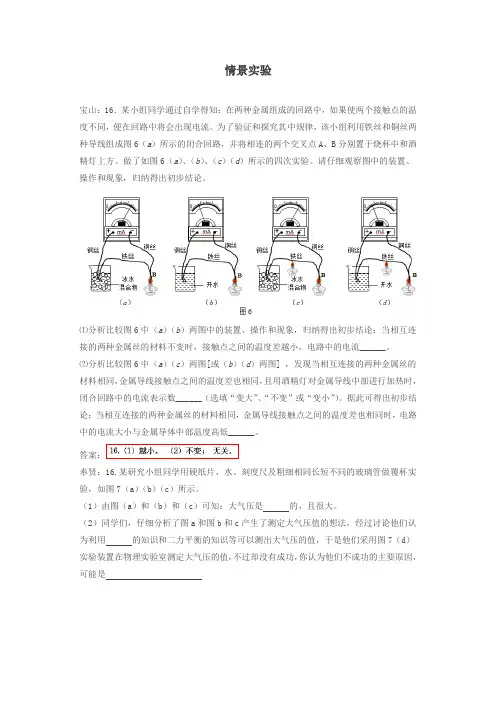

情景实验宝山：16．某小组同学通过自学得知：在两种金属组成的回路中，如果使两个接触点的温度不同，便在回路中将会出现电流。
为了验证和探究其中规律，该小组利用铁丝和铜丝两种导线组成图6（a）所示的闭合回路，并将相连的两个交叉点A、B分别置于烧杯中和酒精灯上方。
做了如图6（a）、（b）、（c）（d）所示的四次实验。
请仔细观察图中的装置、操作和现象，归纳得出初步结论。
⑴分析比较图6中（a）（b）两图中的装置、操作和现象，归纳得出初步结论：当相互连接的两种金属丝的材料不变时，接触点之间的温度差越小，电路中的电流______。
⑵分析比较图6中（a）（c）两图[或（b）（d）两图] ，发现当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同，且用酒精灯对金属导线中部进行加热时，闭合回路中的电流表示数______（选填“变大”、“不变”或“变小”）。
据此可得出初步结论：当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同时，电路中的电流大小与金属导体中部温度高低______。
奉贤：16.某研究小组同学用硬纸片、水、刻度尺及粗细相同长短不同的玻璃管做覆杯实验，如图7（a）（b）（c）所示。
（2）同学们，仔细分析了图a和图b和c产生了测定大气压值的想法，经过讨论他们认实验装置在物理实验室测定大气压的值，不过却没有成功，你认为他们不成功的主要原因，:虹口：15. 我们的地球被一层厚厚的大气层包围着，同海水以及一切其他物体一样，大气也受到地球的引力作用，所以这层大气是不会逃逸到宇宙中去的，如果把大气比作为海洋，我们就生活在这层海洋的底部。
地球上海拔高度越高，大气越稀薄。
①根据上述信息及液体与气体的相同点，小王同学提出了有关大气压强的猜想：大气向各个方向均有压强。
他的依据是：大气受到地球引力作用，__________________。
②根据上述信息及所学液体压强的相关知识，公式P=F/S 、P=ρgh 中不能用来计算大气压强的是________，理由是_______________________________________。

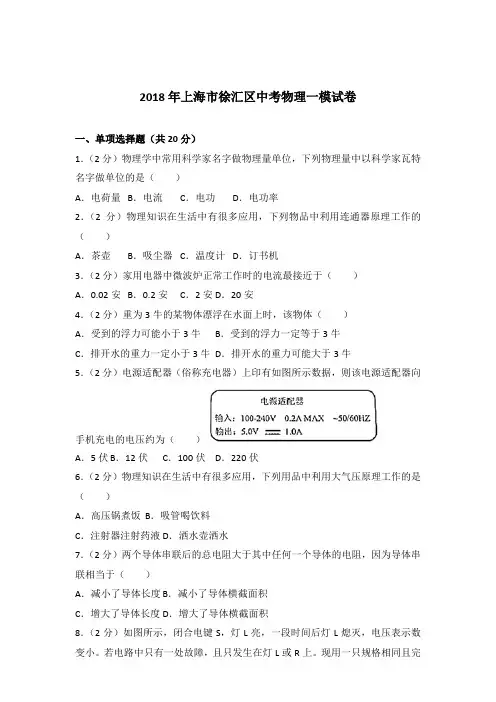

2018年上海市徐汇区中考物理一模试卷一、单项选择题（共20分）1．（2分）物理学中常用科学家名字做物理量单位，下列物理量中以科学家瓦特名字做单位的是（）A．电荷量B．电流C．电功D．电功率2．（2分）物理知识在生活中有很多应用，下列物品中利用连通器原理工作的（）A．茶壶B．吸尘器C．温度计D．订书机3．（2分）家用电器中微波炉正常工作时的电流最接近于（）A．0.02安B．0.2安C．2安 D．20安4．（2分）重为3牛的某物体漂浮在水面上时，该物体（）A．受到的浮力可能小于3牛B．受到的浮力一定等于3牛C．排开水的重力一定小于3牛D．排开水的重力可能大于3牛5．（2分）电源适配器（俗称充电器）上印有如图所示数据，则该电源适配器向手机充电的电压约为（）A．5伏 B．12伏C．100伏D．220伏6．（2分）物理知识在生活中有很多应用，下列用品中利用大气压原理工作的是（）A．高压锅煮饭B．吸管喝饮料C．注射器注射药液 D．洒水壶洒水7．（2分）两个导体串联后的总电阻大于其中任何一个导体的电阻，因为导体串联相当于（）A．减小了导体长度 B．减小了导体横截面积C．增大了导体长度 D．增大了导体横截面积8．（2分）如图所示，闭合电键S，灯L亮，一段时间后灯L熄灭，电压表示数变小。
若电路中只有一处故障，且只发生在灯L或R上。
现用一只规格相同且完好的灯L'替换灯L，关于电路故障判断正确的是（）A．若灯L'亮，则可能是灯L断路B．若灯L'亮，则一定是电阻R短路C．若灯L'不亮，则可能是灯L短路D．若灯L'不亮，则一定是电阻R断路9．（2分）小明在医院看到一种输液报警器如图甲，当管内药液流完时，电铃发声，报警器内部有一可变电阻，当输液管内有液体时，电阻大，无液体时，电阻小，电路如图乙所示，则当闭合开关，报警器工作时，分析正确的是（）A．输完药液时，电流表示数变小B．输完药液时，电压表示数变小C．未输完药液时，电铃不响是因为没有电流通过D．输完药液时，电铃响的原因是其两端电压变大，电铃正常工作10．（2分）如图所示，薄壁轻质柱形容器内分别盛有不同的液体A、B，有两个相同的金属球分别浸没在A、B液体中，此时，液体对容器底的压强相等。
情景实验宝山：16．某小组同学通过自学得知：在两种金属组成的回路中，如果使两个接触点的温度不同，便在回路中将会出现电流。
为了验证和探究其中规律，该小组利用铁丝和铜丝两种导线组成图6（a）所示的闭合回路，并将相连的两个交叉点A、B分别置于烧杯中和酒精灯上方。
做了如图6（a）、（b）、（c）（d）所示的四次实验。
请仔细观察图中的装置、操作和现象，归纳得出初步结论。
⑴分析比较图6中（a）（b）两图中的装置、操作和现象，归纳得出初步结论：当相互连接的两种金属丝的材料不变时，接触点之间的温度差越小，电路中的电流______。
⑵分析比较图6中（a）（c）两图[或（b）（d）两图] ，发现当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同，且用酒精灯对金属导线中部进行加热时，闭合回路中的电流表示数______（选填“变大”、“不变”或“变小”）。
据此可得出初步结论：当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同时，电路中的电流大小与金属导体中部温度高低______。
奉贤：16.某研究小组同学用硬纸片、水、刻度尺及粗细相同长短不同的玻璃管做覆杯实验，如图7（a）（b）（c）所示。
（2）同学们，仔细分析了图a和图b和c产生了测定大气压值的想法，经过讨论他们认为装置在物理实验室测定大气压的值，不过却没有成功，你认为他们不成功的主要原因，可能虹口：15. 我们的地球被一层厚厚的大气层包围着，同海水以及一切其他物体一样，大气也受到地球的引力作用，所以这层大气是不会逃逸到宇宙中去的，如果把大气比作为海洋，我们就生活在这层海洋的底部。
地球上海拔高度越高，大气越稀薄。
①根据上述信息及液体与气体的相同点，小王同学提出了有关大气压强的猜想：大气向各个方向均有压强。
他的依据是：大气受到地球引力作用，__________________。
②根据上述信息及所学液体压强的相关知识，公式P=F/S 、P=ρgh 中不能用计算大气压强的是________，理由是_______________________________________。

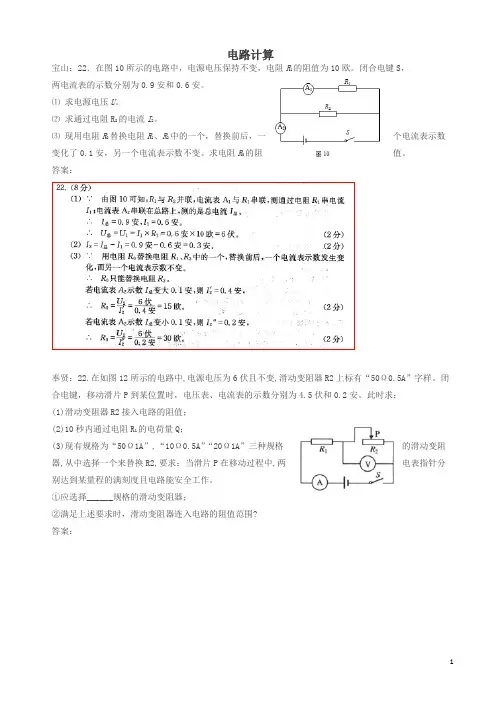

电路计算宝山：22．在图10所示的电路中，电源电压保持不变，电阻R1的阻值为10欧。
闭合电键S，两电流表的示数分别为0.9安和0.6安。
⑴求电源电压U。
⑵求通过电阻R2的电流I2。
⑶现用电阻R0替换电阻R1、R2中的一个，替换前后，一个电流表示数变化了0.1安，另一个电流表示数不变。
求电阻R0的阻值。
答案：奉贤：22.在如图12所示的电路中,电源电压为6伏且不变,滑动变阻器R2上标有“50Ω0.5A”字样。
闭合电键，移动滑片P到某位置时，电压表、电流表的示数分别为4.5伏和0.2安。
此时求：(1)滑动变阻器R2接入电路的阻值；(2)10秒内通过电阻R1的电荷量Q；(3)现有规格为“50Ω1A”,“10Ω0.5A”“20Ω1A”三种规格的滑动变阻器,从中选择一个来替换R2,要求：当滑片P在移动过程中,两电表指针分别达到某量程的满刻度且电路能安全工作。
①应选择______规格的滑动变阻器；②满足上述要求时，滑动变阻器连入电路的阻值范围?答案：虹口：21. 在图9所示的电路中，电源电压保持不变，电阻R1的阻值为10欧。
闭合电键S，两电流表的示数分别为0.8安和0.6安。
①求电源电压U；②求电阻R2的阻值；③现用电阻R0替换电阻R1、R2中的一个，替换前后仅一个电流表的示数变化了0.4安。
求电阻R0的阻值.答案：金山：24．如图15所示的电路中，电源电压为18伏且保持不变，滑动变阻器R2上标有“50Ω 1A”字样，电阻R1的阻值为10欧。
闭合电键S，电流表的示数为0.5安。
求：（1）电阻R1两端的电压。
（2）此时电阻R2消耗的电功率。
（3）移动变阻器滑片，在保证各元件都能正常工作的情况下，使得两电压表的示数之差不超过10伏，求滑动变阻器R2连入电路的取值范围。
答案：静安：21．在图9所示的电路中，电源电压为6伏，电阻R1的阻值为5欧，滑动变阻器R2上标有“20欧 1安”字样。
闭合电键S后，电路中的电流为0.3安。
测电阻实验宝山：25．根据“用电流表、电压表测电阻”的实验，完成下列要求。
⑴实验原理_________。
⑵请依照图13电路图，用笔画线替代导线将图13所示的实物连接完整，________。
（用2B铅笔在答题纸的相应位置连线）⑶闭合电键前，需将滑动变阻器的滑片P移到_____端（选填“A”或“B”）。
⑷小顾同学在本实验中，将最后一根导线连接完毕后闭合电键，发现电流表和电压表的示数都超出它们所能测的最大值，其原因可能是：_________________________。
⑸解决上述问题后，小顾重新进行实验，前两次测得的电阻分别是51.9欧和51.8欧，第三次测量时，电流表和电压表的示数如图14所示，则该待测电阻的阻值为_____欧。
答案：奉贤：25. 某小组同学做“电流表、电压表测电阻”实验，实验器材齐全且完好，电源电压保持不变。
（1）他们正确串联实验器材，并将变阻器的滑片放置于一端，然后将电压表并联在电路中。
闭合电键后，观察到电压表示数为6伏，电流表示数为0.58安。
接着移动变阻器的滑片，将滑片移动某一位置时，观察到电流表的示数如图15（a）所示，电压表的示数始终不变。
请根据上述现象判断实验过程中电压表示数不变的原因___________________________。
（2）经思考分析检查，他们重新正确连接电路，操作步骤正确。
闭合电键后，发现电压表指针所指的刻度与原先一致，电流表示数如图15（b）所示。
接着移动变阻器的滑片，观察到当电流表的示数如图15（a）所示，电压表的示数如图15（c）所示。
（3）请你根据上述实验过程中得到的数据将下表填写完整（电阻精确到0.1欧）答案：（1）. 电压表接在电源两端虹口： 小李同学做“用电流表、电压表测电阻”实验，现有电源（电压为2伏的整数倍且保持不变）、一个待测电阻R X 、电流表、电压表、滑动变阻器、电键及导线若干。
小李连接电路，使变阻器接入电路中的电阻最大，闭合电键时观察到电压表示数为10伏、电流表示数为0.2安。

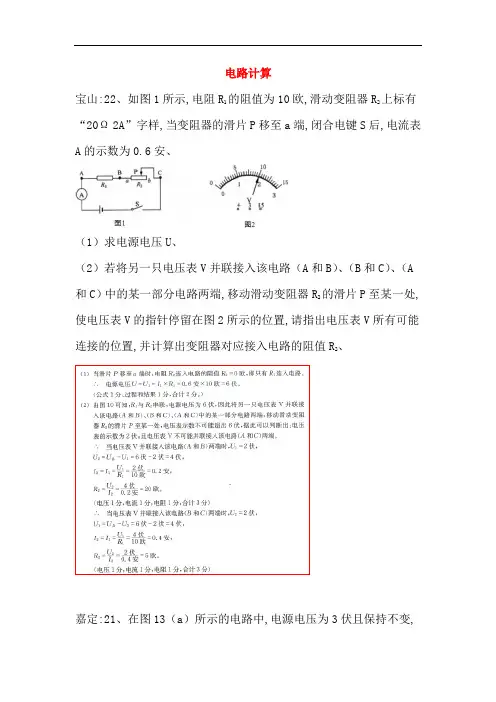

电路计算宝山:22、如图1所示,电阻R1的阻值为10欧,滑动变阻器R2上标有“20Ω2A”字样,当变阻器的滑片P移至a端,闭合电键S后,电流表A的示数为0.6安、（1）求电源电压U、（2）若将另一只电压表V并联接入该电路（A和B）、（B和C）、（A 和C）中的某一部分电路两端,移动滑动变阻器R2的滑片P至某一处,使电压表V的指针停留在图2所示的位置,请指出电压表V所有可能连接的位置,并计算出变阻器对应接入电路的阻值R2、嘉定:21、在图13（a）所示的电路中,电源电压为3伏且保持不变,电阻R 1的阻值为5欧,滑动变阻器R 2上标有“21A”字样,所用电流表的表盘如图13（b ）所示。
闭合电键后,滑片P 移到某一位置时,电流表示数为1安。
求: （1）通过电阻R 1的电流I 1。
（2）滑动变阻器R 2连入电路的阻值。
（3）若电源电压可变,为使电流表A 的示数能达到最大,求电源电压的最小值。
闵行:26. 在图16（a ）所示的电路中,电源电压为18伏保持不变,电阻R 2的阻值为10欧,滑动变阻器R 1标有“20 1A”字样,电流表、电压表的表盘如图 16（b ）所示。
闭合电键 S,求:（1）在移动变阻器滑片 P 的过程中,电压表V 1 示数的最小值。
（2）如果用另一个电阻R 0 和电源 U 分别替换电阻 R 2和原来的电源,并将另一个电压表V 2 并联在电源两端。
要求通过移动滑片 P 能使三个电表偏离零刻度的角度相同。
通过计算确定不同情况下满足要（a ） （b ）R求的R 0的阻值和对应电源电压U 的最大值。
黄浦:22、在图12所示的电路中,电源电压为10伏且不变。
定值电阻的阻值为10欧,滑动变阻器上标有“2A ”字样。
闭合电键S①求通过的电流。
②通电10秒,求电流通过所做的功。
③在电路安全工作的情况下,移动变阻器的滑片,电路消耗的最大功率恰为最小功率的2倍,求变阻器的最大阻值。
R 2R 1pS青浦:24、在图（a）所示的电路中,电源电压为9伏,电阻R1的阻值为10欧,滑动变阻器R2标有“50Ω 1Α”字样、闭合电键S后,电流表A的示数如图（b）所示、①求通过电阻R1的电流I1、②求此时滑动变阻器R2连入电路的阻值、③在不损坏电路元件的情况下,求电流表示数的最大变化量△I、静安:22、在图（a）所示的电路中,电源电压保持不变、电阻R1的阻值为30欧、①闭合电键S后,电流表的示数为0.5安,求电源电压U、②现电路中有A、B、C和D四点,需将一标有“50Ω 2A”字样的滑动变阻器R2并联其中两点上,要求:闭合电键S后,在移动变阻器滑片P的过程中,电流表的指针能随之发生偏转、（a）滑动变阻器R2可以并联在电路的两点间；（b）当电流表指针位置如图（b）所示时,变阻器连入电路的阻值R2；（c）在不损坏电路元件的情况下,求电流表示数的范围、浦东:21、在图（a）所示电路中,电源电压4.5伏保持不变,变阻器上标有“10Ω2A”字样、闭合电键S后,电流表和电压表指针的位置分别如图（b）所示、（1）电流表示数为安,电压表示数为伏,求变阻器R2的电功率、（2）求电阻R1的阻值、（3）在电路安全工作前提下,移动变阻器滑片P,发现有一个电表示数无法达到所选量程的最大值、请判断:是表无法达到最大值,通过计算说明理由、虹口:22、在图所示的电路中,电源电压保持不变①若电阻R1的阻值为15欧,电流表示数为0.2安,求电阻R1两端的电压U1和电阻R1消耗的电功率P1、②若电阻R1的阻值未知,向右移动滑动变阻器R2的滑片P,每次移动时均使变阻器R2接入电路的阻值增加10欧,电流表A的示数分别如表所示,求电源电压U和R2为（R0+20欧）时电流表A的示数、崇明:21、在如图所示的电路中,电源电压为6V且不变、电阻R1的阻值为10Ω,滑动变阻器R2上标有“20Ω2A”字样,两电表均为常用电表、闭合开关S,电流表示数为0.2A、求:（1）电压表的示数；（2）电阻R2连入电路的阻值；（3）若移动滑动变阻器滑片P到某一位置时,发现电压表和电流表中有一个已达满刻度,此时电压表和电流表的示数、解:（1）U V=U1=IR1=0.2A×10Ω=2V；（2）U2=U﹣U1=6V﹣2V=4V；R2===20Ω；（3）如果电压表量程为0～15V,电路最大电流为I===0.6A, 因此电流表量程应为0～0.6A；I最大=0.6A,U V=I最大R1=0.6A×10Ω=6V ＜15V此时电压表、电流表的示数分别为6V、0.6A；如果电流表选择0～0.6A量程,电压表选择0～3V量程,I最大===0.3A、此时电压表、电流表的示数分别为3V、0.3A、松江:22、在图所示的电路中,电源电压保持不变,电阻R1的阻值为20欧,滑动变阻器铭牌已模糊不清,只能辨识出标有“2A”字样、电键S 闭合后,滑片移到某位置时,电流表A的示数为0.5安,电压表V2的示数为8伏、（电表量程可以改变）、①求电源电压U、②将滑动变阻器滑片P移到某处,发现电流表A的示数已达到某量程的满刻度,且各元件都能正常工作,求此时滑动变阻器连入电路的阻值、③现用R0替换R1且能使电路中的电流达到最大,电路各元件都能正常工作,求替换的R0的最大阻值、徐汇:24、在如图（a）所示电路中,电源电压为18伏且不变,电阻R1的阻值为24欧,滑动变阻器R2上标有“100欧1安字样,闭合电键S,电流表的示数为0.5安,求:①电阻R1两端的电压U1；②现用电阻R0替换电阻R1,同时将一电压表接入电路中,且电流表选用0﹣0.6A量程,电压表选用0﹣3V量程,要求:在移动变阻器滑片P 的过程中,使电压表V和电流表A的指针均能到达图（b）（c）所示位置,且电路能正常工作；i）若电压表接在ab两点之间,求替换电阻R0的阻值范围；ii）若电压表接在bc两点之间,求替换电阻R0的阻值范围、普陀:21.在图12（a）所示的电路中,电源电压为4伏且不变。

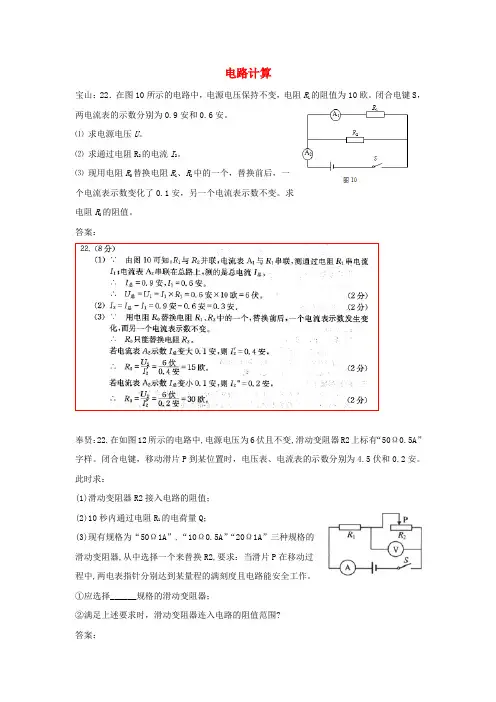

电路计算宝山：22．在图10所示的电路中，电源电压保持不变，电阻R1的阻值为10欧。
闭合电键S，两电流表的示数分别为0.9安和0.6安。
⑴求电源电压U。
⑵求通过电阻R2的电流I2。
⑶现用电阻R0替换电阻R1、R2中的一个，替换前后，一个电流表示数变化了0.1安，另一个电流表示数不变。
求电阻R0的阻值。
答案：奉贤：22.在如图12所示的电路中,电源电压为6伏且不变,滑动变阻器R2上标有“50Ω0.5A”字样。
闭合电键，移动滑片P到某位置时，电压表、电流表的示数分别为4.5伏和0.2安。
此时求：(1)滑动变阻器R2接入电路的阻值；(2)10秒内通过电阻R1的电荷量Q；(3)现有规格为“50Ω1A”,“10Ω0.5A”“20Ω1A”三种规格的滑动变阻器,从中选择一个来替换R2,要求：当滑片P在移动过程中,两电表指针分别达到某量程的满刻度且电路能安全工作。
①应选择______规格的滑动变阻器；②满足上述要求时，滑动变阻器连入电路的阻值范围?答案：虹口：21. 在图9所示的电路中，电源电压保持不变，电阻R1的阻值为10欧。
闭合电键S，两电流表的示数分别为0.8安和0.6安。
①求电源电压U；②求电阻R2的阻值；③现用电阻R0替换电阻R1、R2中的一个，替换前后仅一个电流表的示数变化了0.4安。
求电阻R0的阻值.答案：金山：24．如图15所示的电路中，电源电压为18伏且保持不变，滑动变阻器R2上标有“50Ω 1A”字样，电阻R1的阻值为10欧。
闭合电键S，电流表的示数为0.5安。
求：（1）电阻R1两端的电压。
（2）此时电阻R2消耗的电功率。
（3）移动变阻器滑片，在保证各元件都能正常工作的情况下，使得两电压表的示数之差不超过10伏，求滑动变阻器R2连入电路的取值范围。
静安：21．在图9所示的电路中，电源电压为6伏，电阻R 1的阻值为5欧，滑动变阻器R 2上标有“20欧 1安”字样。
闭合电键S 后，电路中的电流为0.3安。
电路计算宝山：22．在图10所示的电路中，电源电压保持不变，电阻R1的阻值为10欧。
闭合电键S，两电流表的示数分别为0.9安和0.6安。
⑴求电源电压U。
⑵求通过电阻R2的电流I2。
⑶现用电阻R0替换电阻R1、R2中的一个，替换前后，一个电流表示数变化了0.1安，另一个电流表示数不变。
求电阻R0的阻值。
答案：奉贤：22.在如图12所示的电路中,电源电压为6伏且不变,滑动变阻器R2上标有“50Ω0.5A”字样。
闭合电键，移动滑片P到某位置时，电压表、电流表的示数分别为4.5伏和0.2安。
此时求：(1)滑动变阻器R2接入电路的阻值；(2)10秒内通过电阻R1的电荷量Q；(3)现有规格为“50Ω1A”,“10Ω0.5A”“20Ω1A”三种规格的滑动变阻器,从中选择一个来替换R2,要求：当滑片P在移动过程中,两电表指针分别达到某量程的满刻度且电路能安全工作。
①应选择______规格的滑动变阻器；②满足上述要求时，滑动变阻器连入电路的阻值范围?答案：虹口：21. 在图9所示的电路中，电源电压保持不变，电阻R1的阻值为10欧。
闭合电键S，两电流表的示数分别为0.8安和0.6安。
①求电源电压U；②求电阻R2的阻值；③现用电阻R0替换电阻R1、R2中的一个，替换前后仅一个电流表的示数变化了0.4安。
求电阻R0的阻值.答案：金山：24．如图15所示的电路中，电源电压为18伏且保持不变，滑动变阻器R2上标有“50Ω 1A”字样，电阻R1的阻值为10欧。
闭合电键S，电流表的示数为0.5安。
求：（1）电阻R1两端的电压。
（2）此时电阻R2消耗的电功率。
（3）移动变阻器滑片，在保证各元件都能正常工作的情况下，使得两电压表的示数之差不超过10伏，求滑动变阻器R 2连入电路的取值范围。
静安：21．在图9所示的电路中，电源电压为6伏，电阻R 1的阻值为5欧，滑动变阻器R 2上标有“20欧 1安”字样。
闭合电键S 后，电路中的电流为0.3安。
故障电路宝山：15．在图5所示的电路中，电源电压为U。
已知电路中仅有一处故障，且只发生在电阻R1、R2上，电键S闭合前后，电流表指针的位置不变（电流值没有超出测量范围）。
请根据相关信息写出电流表的示数及相应的故障。
_____________________________________答案：奉贤：15.在如图6所示的电路中,电源电压U保持不变。
(2)若电路中存在故障且故障只发生在电阻 R1、R2上,当电键S由断开到闭合时,发现所有的电表示数都不变，答案：15. V ； A2 ； R1 ；断路虹口：14. 在图5所示的电路中，电源电压为U。
已知电路中仅有一处故障。
且只发生在电阻R、灯L上。
电键S闭合前后，电流表指针所在的位置不变。
请根据相关信息判断电流表有无示数及对应的故障。
_________________________________答案：14. 若电流表有示数：R断路，若电流表无示数：L断路金山：16．在图9所示的电路中，电源电压保持不变。
当电键S 闭合后，小灯不亮，电压表V 有示数，已知小灯L 、电阻 R 中仅有一个出现了故障。
则： ① 电路中的故障可能是 （17） ；② 为了进一步确定故障，采用以下三种方法进行判断：A. 将电流表串联到电路中，观察电流表的示数；B. 将原有电压表V 改接在小灯L 两端，观察电压表的示数；C.用完好的小灯L’替换电阻R ，观察电压表的示数。
请判断以上三个方案中可行的是 （18） （选填字母“A 、B 、C ”）。
答案：16.（17）L 短路或R 断路；（18）A 、C 。
静安：14．在图3所示的电路中，电源电压为U 。
电路中，电阻R 或灯L 中的一处发生断路故障。
当电键S 闭合后，能判断故障所在的是电压表________(16)（选填“V 1”或“V 2”），请写出该电压表的示数及相对应的故障________(17)。
答案：14．（16）V 1 ；（17）电压表V 1的示数为U ，灯L 断路；电压表V 1的示数为零，电阻R 断路。
电学实验静安：26．某小组同学做“用电流表、电压表测电阻”实验．①该实验的目的是：．②为进行多次实验,三位同学各自设计了三个不同的实验方案,简述如下表所示．（a）上述三个方案中,能实现“多次实验,减小误差”的方案有（填序号）；方案Ⅲ与另两个方案相比,优点有：（写出两点即可）．（b）小明同学根据方案Ⅲ,准备测量阻值约为20欧的电阻,实验所提供的器材齐全完好,其中：电源电压为6伏且保持不变,电流表、电压表规格如图所示,滑动变阻器有两种规格（分别标有“5欧 3安”和“50欧 1.5安”字样）．小明对所提供两种规格的滑动变阻器,提出了问题：实验中,两种变阻器是可以随意用一个变阻器,还是其中一个更适合实验？请你根据实验的相关条件,帮助小明解决问题并简要说明理由．．①该实验的目的是要学会用电流表、电压表测电阻；②（a）Ⅰ、Ⅱ、Ⅲ；多次实验时,电路不需要重新连接,操作简便；待测电阻两端的电压及通过的电流,可以在一段范围内连续变化,记录数据简便；（b）应选择标有“50欧 1.5安”的滑动变阻器；理由：可使待测电阻两端的电压及通过的电流的变化范围更大,方便读数；电压表的读取取0﹣3伏,读数更准确．浦东： 25．甲同学要测定导体R x的电阻,乙同学要测定标有“3.5V”字样小灯L的额定电功率．他们选取了电压均为6伏的电源、均标有“20Ω 2A”字样的滑动变阻器及电键和导线等．但在选取电表时,发现可选择的器材中只有一个电流表和一个电压表,经讨论后两位同学各选取了一个电表．接着,他们分别将所选电表正确接入电路,并按规范步骤进行操作．（1）为了能顺利完成各自的测量任务,选取电压表的是同学．两位同学实验依据的原理（选填“相同”或“不同”）．连接电路时,电键应处于状态．（2）选取电流表的同学闭合电键时,电流表示数0.16安；移动变阻器滑片至中点位置时（即它接入电路的电阻10欧）,电流表示数0.22安．选取电压表的同学闭合电键时,电压表示数2.3伏；同样将滑片移至中点位置时,电压表示数3.5伏．综合上述信息,甲同学测得R x的电阻是欧,乙同学测得小灯L的额定电功率是瓦．故答案为：（1）乙；不同；断开；（2）17.4； 0.875．青浦：30．小张同学做“用电流表、电压表测电阻”的实验,实验器材齐全完好,所用电源的电压为6伏．他先将滑片置于变阻器的一端,然后连接电路,闭合电键,在向变阻器另一端移动滑片的过程中,观察到电压表的示数从4伏逐渐变小到0伏、电流表的示数从0.2安逐渐变大到0.58安．小张经过思考后发现了实验操作中的不当之处,随后重新正确连接电路进行实验．闭合电键后,移动变阻器的滑片到某个位置时,两个电表的示数分别如图（a）、（b）所示．根据该同学实验中观察到的现象,请将有关的数据填入表格内,并求出R X的阻值．（计算电阻时,精确到0.1欧）松江：25．小王同学做“用电流表、电压表测电阻”实验,所有元件均完好．他将电源（电压是1.5伏的整数倍）、待测电阻、电流表、滑动变阻器、电键等串联后,将电压表并联在电路中,他移动变阻器的滑片到某端点．刚闭合电键时,观察到电流表、电压表示数如图（a）、（b）所示．当他移动变阻器的滑片时,观察到两电表的指针向相反方向偏转．他经过思考,求出了滑动变阻器的最大阻值．他重新正确连接电路,实验步骤正确．闭合电键时,观察到电压表的示数如图（c）所示．当他移动变阻器滑片到中点位置时,记录电流表的示数在下表中．他继续移动滑片,发现电流表示数最大为0.28安．①实验所用滑动变阻器的最大阻值为欧；②请根据上述他重新正确连接电路时的相关信息,将下表填写完整．（电阻精确到0.1欧）故答案为：（1）10；（2）如上表．徐汇：27．小徐做“用电流表、电压表测电阻”实验,现有电源（电压为6伏且保持不变）,待测电阻R x、电流表、电压表、滑动变阻器、电键及导线若干,所有元件均完好．他连接电路进行实验,闭合电键后,在移动变阻器滑片的过程中,发现电流表示数的变化范围为0.10～0.28安,电压表示数的变化范围为0～4伏；当移动变阻器滑片到某个位置时,电压表、电流表的示数分别如图（a）、（b）所示,请将下表填写完整（计算电阻精确到0.1欧）．杨浦：30．小明在做“用电流表、电压表测电阻”的实验,实验器材齐全且完好,电源电压不高于6伏。
电路计算宝山：22．在图10所示的电路中，电电压保持不变，电阻R1的阻值为10欧。
闭合电键S，两电流表的示数分别为0.9安和0.6安。
⑴求电电压U。
⑵求通过电阻R2的电流I2。
⑶现用电阻R0替换电阻R1、R2中的一个，替换前后，一个电流表示数变化了0.1安，另一个电流表示数不变。
求电阻R0的阻值。
答案：奉贤：22.在如图12所示的电路中,电电压为6伏且不变,滑动变阻器R2上标有“50Ω0.5A”字样。
闭合电键，移动滑片P到某位置时，电压表、电流表的示数分别为4.5伏和0.2安。
此时求：(1)滑动变阻器R2接入电路的阻值；(2)10秒内通过电阻R1的电荷量Q；(3)现有规格为“50Ω1A”,“10Ω0.5A”“20Ω1A”三种规格的滑动变阻器,从中选择一个替换R2,要求：当滑片P在移动过程中,两电表指针分别达到某量程的满刻度且电路能安全工作。
①应选择______规格的滑动变阻器；②满足上述要求时，滑动变阻器连入电路的阻值范围?答案：虹口：21. 在图9所示的电路中，电电压保持不变，电阻R1的阻值为10欧。
闭合电键S，两电流表的示数分别为0.8安和0.6安。
①求电电压U；②求电阻R2的阻值；③现用电阻R0替换电阻R1、R2中的一个，替换前后仅一个电流表的示数变化了0.4安。
求电阻R0的阻值.答案：金山：24．如图15所示的电路中，电电压为18伏且保持不变，滑动变阻器R2上标有“50Ω 1A”字样，电阻R1的阻值为10欧。
闭合电键S，电流表的示数为0.5安。
求：（1）电阻R1两端的电压。
（2）此时电阻R2消耗的电功率。
（3）移动变阻器滑片，在保证各元件都能正常工作的情况下，使得两电压表的示数之差不超过10伏，求滑动变阻器R2连入电路的取值范围。
静安：21．在图9所示的电路中，电电压为6伏，电阻R 1的阻值为5欧，滑动变阻器R 2上标有“20欧 1安”字样。
闭合电键S 后，电路中的电流为0.3安。
① 求此时电阻R 1两端的电压U 1。
电路计算宝山：22．在图10所示的电路中，电电压保持不变，电阻R1的阻值为10欧。
闭合电键S，两电流表的示数分别为0.9安和0.6安。
⑴求电电压U。
⑵求通过电阻R2的电流I2。
⑶现用电阻R0替换电阻R1、R2中的一个，替换前后，一个电流表示数变化了0.1安，另一个电流表示数不变。
求电阻R0的阻值。
答案：奉贤：22.在如图12所示的电路中,电电压为6伏且不变,滑动变阻器R2上标有“50Ω0.5A”字样。
闭合电键，移动滑片P到某位置时，电压表、电流表的示数分别为4.5伏和0.2安。
此时求：(1)滑动变阻器R2接入电路的阻值；(2)10秒内通过电阻R1的电荷量Q；(3)现有规格为“50Ω1A”,“10Ω0.5A”“20Ω1A”三种规格的滑动变阻器,从中选择一个替换R2,要求：当滑片P在移动过程中,两电表指针分别达到某量程的满刻度且电路能安全工作。
①应选择______规格的滑动变阻器；②满足上述要求时，滑动变阻器连入电路的阻值范围?答案：虹口：21. 在图9所示的电路中，电电压保持不变，电阻R1的阻值为10欧。
闭合电键S，两电流表的示数分别为0.8安和0.6安。
①求电电压U；②求电阻R2的阻值；③现用电阻R0替换电阻R1、R2中的一个，替换前后仅一个电流表的示数变化了0.4安。
求电阻R0的阻值.答案：金山：24．如图15所示的电路中，电电压为18伏且保持不变，滑动变阻器R2上标有“50Ω 1A”字样，电阻R1的阻值为10欧。
闭合电键S，电流表的示数为0.5安。
求：（1）电阻R1两端的电压。
（2）此时电阻R2消耗的电功率。
（3）移动变阻器滑片，在保证各元件都能正常工作的情况下，使得两电压表的示数之差不超过10伏，求滑动变阻器R2连入电路的取值范围。
静安：21．在图9所示的电路中，电电压为6伏，电阻R 1的阻值为5欧，滑动变阻器R 2上标有“20欧 1安”字样。
闭合电键S 后，电路中的电流为0.3安。
① 求此时电阻R 1两端的电压U 1。
表格实验题宝山：26．某小组同学按图所示的电路图连接电路，做“探究串联电路的特点”实验．在实验过程中，他们用电流表测出通过A、B、C三处的电流（I总、I1和I2），用电压表测出各个电阻两端的电压和电源两端的总电压（U1、U2和U总），并通过用不同阻值的电阻和改变电源电压的高低，进行多次实验，正确记录测得的实验数据如表所示．（1）分析比较表格中每次实验的第2、3和4列数据及相关条件，得出的初步结论是：串联电路中，各处的电流都．（2）分析比较表格中每次实验的第5、6和7列数据及相关条件，得出的初步结论是：串联电路两端的总电压等于．（3）依据电阻公式R=U/I，且利用表中两列数据，可以计算出每次实验时电路的总电阻，请将计算结果填入表中最后一列中．（4）分析比较表格中每次实验的最后三列数据及相关条件，得出的初步结论是：串联电路的总电阻等于．（5）该小组同学进一步分析表中数据，又得出以下结论：①分析比较实验序号（1、2、3）或（4、5、6）中电压与电阻数据，得出有关电压变化规律时：串联电路中，若电源电压一定，某一电阻阻值不变，另一电阻变大时，．②分析比较实验序号1、2、3、4、5和6中两个电阻两端电压的比值和两个电阻的大小的比值，得出的定量结论是：串联电路中..嘉定：26.小林和小徐通过实验研究将物体浸入液体的过程中，容器对水平桌面压力的变化情况。
如图18所示，他们将重力分别为30牛、40牛的甲、乙两个柱形物体，先后挂在弹簧测力计下，并将其逐渐浸入放在水平桌面上的同一柱形容器的液体中（液体不溢出）。
他们读出测力计示数F ，并测得容器对桌面的压力F 桌，并根据相关物理量计算出物体所受浮力F 浮，将数据记录在表一、表二中。
①小林分析比较实验序号 （14） 后得出结论：不同柱形物体浸入同一柱形容器液体中时，物体所受浮力相同，容器对桌面压力相同。
图18表一 物体甲的重为30N 表二 物体乙的重为40N②分析表一、表二中实验序号5与8的数据与小林得出结论不符的原因（15）。
故障电路宝山：15．在图5所示的电路中，电源电压为U。
已知电路中仅有一处故障，且只发生在电阻R1、R2上，电键S闭合前后，电流表指针的位置不变（电流值没有超出测量范围）。
请根据相关信息写出电流表的示数及相应的故障。
_____________________________________答案：奉贤：15.在如图6所示的电路中,电源电压U保持不变。
(1)若电路中各元件均完好,当电键S闭合时,示数不变的电表。
(2)若电路中存在故障且故障只发生在电阻 R1、R2上,当电键S由断开到闭合时,发现所有的电表示数都不变，则一定有故障的元件是，此元件发生的故障情况是。
答案：15. V ； A2 ； R1 ；断路虹口：14. 在图5所示的电路中，电源电压为U。
已知电路中仅有一处故障。
且只发生在电阻R、灯L上。
电键S闭合前后，电流表指针所在的位置不变。
请根据相关信息判断电流表有无示数及对应的故障。
_________________________________答案：14. 若电流表有示数：R断路，若电流表无示数：L断路金山：16．在图9所示的电路中，电源电压保持不变。
当电键S闭合后，小灯不亮，电压表V有示数，已知小灯L、电阻 R 中仅有一个出现了故障。
则：图9 SRLV① 电路中的故障可能是（17） ；② 为了进一步确定故障，采用以下三种方法进行判断：A. 将电流表串联到电路中，观察电流表的示数；B. 将原有电压表V 改接在小灯L 两端，观察电压表的示数；C. 用完好的小灯L’替换电阻R ，观察电压表的示数。
请判断以上三个方案中可行的是 （18） （选填字母“A 、B 、C ”）。
答案：16.（17）L 短路或R 断路；（18）A 、C 。
静安：14．在图3所示的电路中，电源电压为U 。
电路中，电阻R 或灯L 中的一处发生断路故障。
当电键S 闭合后，能判断故障所在的是电压表________(16)（选填“V 1”或“V 2”），请写出该电压表的示数及相对应的故障________(17)。
测电阻实验宝山：25．根据“用电流表、电压表测电阻”的实验，完成下列要求。
⑴实验原理_________。
⑵请依照图13电路图，用笔画线替代导线将图13所示的实物连接完整，________。
（用2B铅笔在答题纸的相应位置连线）⑶闭合电键前，需将滑动变阻器的滑片P移到_____端（选填“A”或“B”）。
⑷小顾同学在本实验中，将最后一根导线连接完毕后闭合电键，发现电流表和电压表的示数都超出它们所能测的最大值，其原因可能是：_________________________。
⑸解决上述问题后，小顾重新进行实验，前两次测得的电阻分别是51.9欧和51.8欧，第三次测量时，电流表和电压表的示数如图14所示，则该待测电阻的阻值为_____欧。
答案：奉贤：25. 某小组同学做“电流表、电压表测电阻”实验，实验器材齐全且完好，电源电压保持不变。
（1）他们正确串联实验器材，并将变阻器的滑片放置于一端，然后将电压表并联在电路中。
闭合电键后，观察到电压表示数为6伏，电流表示数为0.58安。
接着移动变阻器的滑片，将滑片移动某一位置时，观察到电流表的示数如图15（a）所示，电压表的示数始终不变。
请根据上述现象判断实验过程中电压表示数不变的原因___________________________。
（2）经思考分析检查，他们重新正确连接电路，操作步骤正确。
闭合电键后，发现电压表指针所指的刻度与原先一致，电流表示数如图15（b）所示。
接着移动变阻器的滑片，观察到当电流表的示数如图15（a）所示，电压表的示数如图15（c）所示。
（3）请你根据上述实验过程中得到的数据将下表填写完整（电阻精确到0.1欧）答案：（1）. 电压表接在电源两端虹口： 小李同学做“用电流表、电压表测电阻”实验，现有电源（电压为2伏的整数倍且保持不变）、一个待测电阻R X 、电流表、电压表、滑动变阻器、电键及导线若干。
小李连接电路，使变阻器接入电路中的电阻最大，闭合电键时观察到电压表示数为10伏、电流表示数为0.2安。
小李移动滑片P 到某一位置，发现电压表和电流表示数如图14（a ）、（b ）所示。
他继续移动滑片P 至另一端时发现电流表示数为1.1安。
①请画出小李同学的实验电路图。
②请将正确的数据填写在下表中。
（计算电阻时，精确到0.1欧）答案：金山：27．甲、乙两位同学做“用电流表、电压表测电阻”实验。
两位同学所用器材完全相同，电源电压为6伏，待测电阻的阻值约为10欧，滑动变阻器标有“20Ω 1.5A ”。
（1）甲同学按照18（a ）所示电路图正确连接电路，在闭合电键前，他应将滑动变阻器的滑片P 移到 （11） （选填“A ”或“B ”）端。
（2P 移到某一位置时，两电表示数如图18（b ）所示，由此可知：电压表示数为 （12） （13） 安。
（3）甲同学继续移动滑片获取多组数据，其目的是 （14） 。
（4）乙同学将测得的三组数据记录在下表中，甲同学发现乙同学的实验数据存在问题，请你判断甲同学说的是否正确 （15） （选填“是”或“否”），并简述你的理由： （16） 。
答案：（11）B ； （12）2.2； （13）0.24。
（14）多次改变被测电阻两端的电压及通过的电流，以便取平均值减小误差。
（15）是；（16）根据题目数据可计算当变阻器R 2为最大值20欧时，R 1两端电压最小为2伏，所以序号1数据不可能存在，应重新实验。
（其他答案合理即可）静安：26. 小红同学做“用电流表、电压表测电阻”实验，电源电压保持不变，实验所用器材齐全且完好，滑动变阻器所标的“1安”字样清晰可见。
小红在连接变阻器时将滑片置于一端，使其电阻线全部接入电路中，电路连接完毕后试触电键，观察到电压表的指针位置如图12（a ）所示。
她经过分析思考，重新正确连接电路，且实验步骤正确，闭合电键后观察到两电表的示数分别为0.2安、2.0伏。
随后根据要求，又进行了两次实验，其中一次实验(a是使电路中的电流达到最大，此时两电表的指针位置如图12（b ）、（c ）所示。
① 根据图12（b ）、（c ）所示，该次实验所测得待测电阻的阻值为________(15)欧。
（计算结果精确到0.1欧） ② 根据相关信息，请写出试触电键时电压表接在电路中的可能位置。
________(16)③ 根据相关信息，求本实验所用滑动变阻器的最大阻值。
________(17)（写出简要的计算过程或理由） 答案：26．（15）10.3 （16）电压表并联在电源或滑动变阻器的两端。
（17）图12（b ）、（c ）时，电流最大，即变阻器连入电路电阻为零，所以图12（c ）的电压表示数为6伏，即电源电压。
R 变 = U 变 I =6伏-2伏 0.2安 =20欧闵行：28. 小闵在做“伏安法测电阻”实验中，所用电源电压为6伏、待测电阻R X 、标有“20欧 1安”字样的滑动变阻器、电压表、电流表各一个（其表盘如图20所示），电键及导线若干，所有器材均完好。
他先将除电压表以外的元件串联连接，再将电压表选择合适的量程并联接入电路中。
他把变阻器滑片从一端移到另一端的过程中，读出电流表示数的变化范围为0.14安~0.26安。
当他移动滑片至电流表指针位于如图20（甲）所示位置时，观察到某电表的指针偏离零刻度线的角度为另一电表的两倍。
（1）请画出小闵连接的电路图； （2）请将表格填写完整.答案：图12（a ）（b ） （c ）浦东新区：26．小王在“用电流表、电压表测电阻”的实验中，元件均完好，电源电压为2伏的整数倍，滑动变阻器上标有“20Ω2A”字样。
他正确连接电路，实验步骤正确，闭合电键后，电流表的示数如图14(a)所示；当把滑动变阻器的滑片P恰好移到中点时，电压表示数如图14(b)所示；小王继续移动滑片P，在确保安全的情况下，又测得电路中的最大电流为0.42安。
根据以上信息，小张经思考后认为，小王所用的电源电压为6伏。
请你通过计算说明，小张的判断是正确的。
请将下表填写完整。
(计算电阻时，精确到0.1欧)答案：26 (13) 电路最大电流为0.42安，因此电流表选用0~0.6安量程刚闭合电键时，I=0.22安，R滑大=20欧，U滑大=IR滑大=0.22安×20欧=4.4伏，∴U>4.4伏；滑片移到中点时，U x=2.5伏，U滑应于小4.4伏，∴U<6.9伏∵电源电压为2伏的整数倍，∴U=6伏，小张的判断正确普陀：26. 为测量某个未知电阻的阻值，老师提供了两节干电池、电压表、电流表、电键、滑动变组器若干导线。
小红和小华分别设计了图12甲、乙所示的实验电路图。
①由设计电路图可知，他们的实验原理是：②比较两个实验电路，你认为更为合理的是图理由是③小华按照图12乙连接实物继续实验，并设计了如下实验数据记录表。
(a)闭合电键S后，移动滑动变组器滑片的过程中，电压表、电流表有示数，但是示数变化范围很小，简述产生该现象的原因（b）请在小表中补上实验数据表格的有关栏目答案：R=U/I；图乙；不用从新连接电路并且在一定范围内可以连续测量电压和电流的值；滑动变阻器阻值太小；电压 (伏)；电流（安）；电阻（欧）；电阻平均值（欧）；青浦：30．小张同学做“用电流表、电压表测电阻”的实验，现有电源（电压保持不变）、待测电阻R x、电流表、电压表（只有0～3伏档完好）、滑动变阻器、电键及导线若干。
小张正确连接电路后严格按要求进行操作，当他闭合电键时发现两电表的示数如图14（a）、（b）所示。
他经过思考后仍用原有器材重新连接了电路，并测得了三组数据记录在下表中。
根据该同学的实验及测量的数据，完成以下问题。
(14)伏。
①实验所用电源的电压为________(15)②请将上表填写完整。
（计算电阻时，精确到0.1欧）________答案：30.（14）4.5（2分）（15）松江：25．小王同学做“用电流表、电压表测电阻”实验，电源电压为3伏且保持不变，所有器材均完好。
他移动滑动变阻器的滑片到阻值最大处，闭合电键，观察到电压表示数如图19所示，且电流表指针偏离零刻度线的角度与电压表相同。
然后他移动变阻器的滑片至中点，观察到电压表的示数变小至0.6伏。
接着他继续移动变阻器的滑片，发现电路中的最大电流为0.28安。
请将下表填写完整。
（计算电阻时，精确到0.1欧）（9）图19答案：徐汇：27. 小汇同学做“用电流表、电压表测电阻”实验，现只有电源（电压大于6伏且保持不变）、待测电阻R X、电流表（0-3安量程档损坏）、定值电阻R1=10欧、R X=30欧、电键、若干导线等器材。
他经过思考，进行了三次实验，实验电路图及闭合电键S后对应的电流表的示数分别如图17（a）、（b）、（c）所示。
请根据相关信息将下表空格填写完整___________________。
分析表格中的数据可得：待测电阻R X的阻值为_________欧。
答案：杨浦：28. 小华同学做“用电流表、电压表测电阻”实验，现有电源（电压为1.5伏的整数倍且保持不变）、滑动变阻器A、B两个待选（A标有“10Ω1A”字样、B标有“20Ω2A”字样），电流表、电压表（只有0~3伏档完好）、待测电阻R X、电键以及导线若干。
小华正确连接电路，实验步骤正确，闭合电键时电表的示数如图19（a）、（b）所示。
小华略微移动变阻器的滑片，发现电压表的指针就满偏了。
经过思考，小华仅调整电压表接入电路的位置并重新实验，当滑片移至某点时，电流表的示数为0.36安，电压表的示数如图20所示。
当滑片移至某端点时，电流表的示数为0.42安。
①实验中所用电源的电压为_______伏，选用的滑动变阻器为_______（选填“A”或“B”）；②请将下表填写完整。
（计算电阻时，精确到0.1欧）（请填到答题卡上的表格中）______答案：长宁：29．在“用电流表、电压表测电阻”的实验中，小明和小华使用同一套实验器材先后进行实验。
该套实验器材包括电源（电压保持不变）、一个待测电阻R x 、电流表、电压表、滑动变阻器、电键及导线若干。
①小明连接了如图13（a ）所示的电路，闭合电键，发现电流表的示数为0.34安，电压表的示数为6.0伏。
②接着小华进行实验，连接了如图13（b ）所示的电路，闭合电键，发现电流表示数为0.30安。
在老师帮助下，小华发现了问题，立刻断开电键，重新正确连接了实验电路，并且实验步骤操作正确，闭合电键时，电流表的示数为0.16安；接着小华将滑片P 移动到某位置时，电流表、电压表的示数如图13（c ）所示。
请综合小明和小华的实验情况，完成表格中的实验数据记录和计算。
___________（计算电阻时，精确到0.1欧）答案：图13（c ）（a ） 图13 （b ）R。
