2019年上海市闵行区中考物理一模试卷及答案

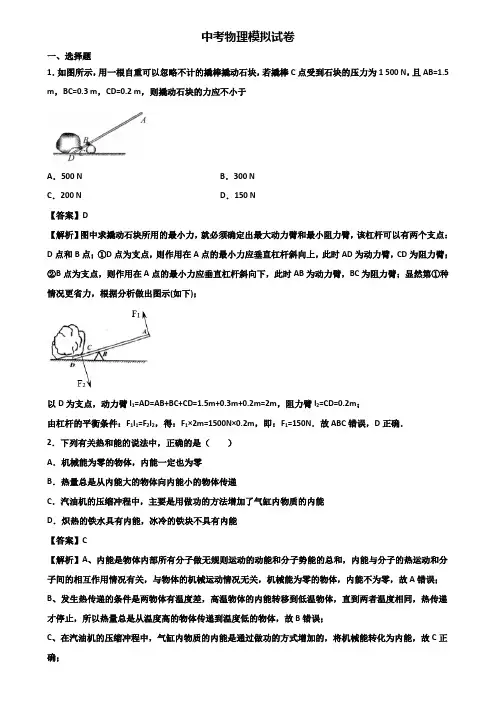

中考物理模拟试卷一、选择题1．如图所示，用一根自重可以忽略不计的撬棒撬动石块，若撬棒C点受到石块的压力为1 500 N，且AB=1.5 m，BC=0.3 m，CD=0.2 m，则撬动石块的力应不小于A．500 N B．300 NC．200 N D．150 N【答案】D【解析】图中求撬动石块所用的最小力，就必须确定出最大动力臂和最小阻力臂，该杠杆可以有两个支点：D点和B点；①D点为支点，则作用在A点的最小力应垂直杠杆斜向上，此时AD为动力臂，CD为阻力臂；②B点为支点，则作用在A点的最小力应垂直杠杆斜向下，此时AB为动力臂，BC为阻力臂；显然第①种情况更省力，根据分析做出图示(如下)；以D为支点，动力臂l1=AD=AB+BC+CD=1.5m+0.3m+0.2m=2m，阻力臂l2=CD=0.2m；由杠杆的平衡条件：F1l1=F2l2，得：F1×2m=1500N×0.2m，即：F1=150N．故ABC错误，D正确．2．下列有关热和能的说法中，正确的是（）A．机械能为零的物体，内能一定也为零B．热量总是从内能大的物体向内能小的物体传递C．汽油机的压缩冲程中，主要是用做功的方法增加了气缸内物质的内能D．炽热的铁水具有内能，冰冷的铁块不具有内能【答案】C【解析】A、内能是物体内部所有分子做无规则运动的动能和分子势能的总和，内能与分子的热运动和分子间的相互作用情况有关，与物体的机械运动情况无关，机械能为零的物体，内能不为零，故A错误；B、发生热传递的条件是两物体有温度差，高温物体的内能转移到低温物体，直到两者温度相同，热传递才停止，所以热量总是从温度高的物体传递到温度低的物体，故B错误；C、在汽油机的压缩冲程中，气缸内物质的内能是通过做功的方式增加的，将机械能转化为内能，故C正确；D、所有的物体都有内能，与物体的温度无关，炽热的铁水和冰冷的铁块都具有内能，故D错误．3．甲种燃料的热值大于乙种燃料的热值，下列说法正确的是A．甲种燃料含的热量多，乙种燃料含的热量少B．甲种燃料含的内能多，乙种燃料含的内能少C．完全燃烧同质量的甲、乙两种燃料，甲燃料放出的热量多D．完全燃烧同质量的甲、乙两种燃料，乙燃料放出的热量多【答案】C【解析】A．热值是燃料的一种特性，1kg某种燃料完全燃烧放出的热量，叫做这种燃料的热值．没有热传递，不能说物体含有多少热量，热量是一个过程量，是热传递过程中内能转移的多少，故A错误．B．内能的大小和物体的质量、温度有关，与燃料的热值无关，故B错误．C．由Q=qm，甲种燃料的热值大于乙种燃料的热值，完全燃烧同质量的甲、乙两种燃料，甲燃料放出的热量多，故C正确为答案．D．完全燃烧同质量的甲、乙两种燃料，甲的热值大，甲燃料放出的热量多，故D错误．4．在水平桌面上有甲乙两个完全相同的烧杯，两个烧杯内分别盛满不同液体，把两个完全相同的小球分別放入甲乙烧杯內，静止时如图所示，下列判断正确的是（）A．甲杯中小球受到的浮力小于乙杯中小球受到的浮力B．甲杯中小球受到的浮力大于乙杯中小球受到的浮力C．甲杯中液体的密度小于乙杯中液体的密度D．甲杯中液体的密度大于乙杯中液体的密度【答案】D【解析】两个完全相同的小球，其重力G相同、密度ρ球也相同。

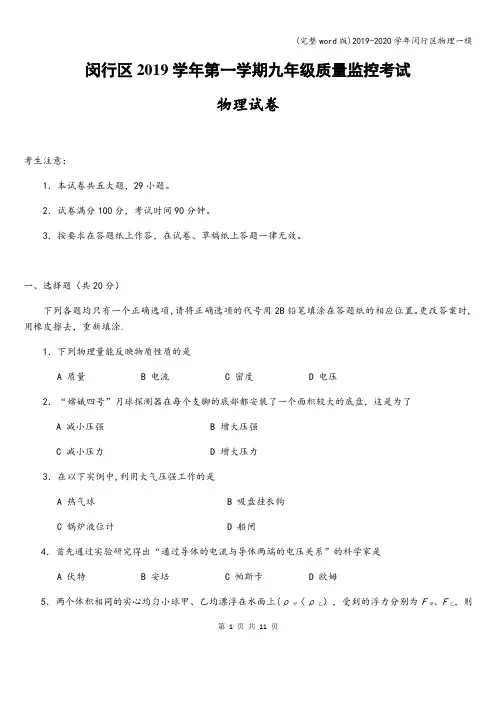

闵行区2019学年第一学期九年级质量监控考试物理试卷考生注意：1．本试卷共五大题，29小题。

2．试卷满分100分，考试时间90分钟。

3．按要求在答题纸上作答，在试卷、草稿纸上答题一律无效。

一、选择题（共20分）下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位置。

更改答案时,用橡皮擦去，重新填涂.1．下列物理量能反映物质性质的是A 质量B 电流C 密度D 电压2．“嫦娥四号”月球探测器在每个支脚的底部都安装了一个面积较大的底盘，这是为了A 减小压强B 增大压强C 减小压力D 增大压力3．在以下实例中,利用大气压强工作的是A 热气球B 吸盘挂衣钩C 锅炉液位计D 船闸4．首先通过实验研究得出“通过导体的电流与导体两端的电压关系”的科学家是A 伏特B 安培C 帕斯卡D 欧姆5．两个体积相同的实心均匀小球甲、乙均漂浮在水面上(ρ甲〈ρ乙），受到的浮力分别为F甲、F乙，则第 1 页共11 页第 2 页 共 11 页下列说法中正确的是A F 甲一定小于F 乙B F 甲一定等于F 乙C F 甲可能等于F 乙D F 甲可能大于F 乙6．在图1所示的电路中，电源电压保持不变。

当S 断开时，电流表示数为I 1；当S 闭合时,电流表示数为I 2。

如果I 1︰I 2=2︰3,则R 1、R 2的电阻之比为A 2︰3B 3︰2C 1︰2D 2︰17．两个完全相同的细玻璃管以不同的方式放置，玻璃管内注入质量相同的不同液体，甲管中液面的位置如图2所示。

关于这两种液体密度ρ、液体对玻璃管底的压强p 的大小关系，下列说法中正确的是A 如果乙管液面比甲低，则ρ甲一定大于ρ乙，p 甲一定大于p 乙B 如果乙管液面比甲低,则ρ甲可能大于ρ乙,p 甲可能等于p 乙C 如果乙管液面比甲高，则ρ甲一定大于ρ乙，p 甲一定大于p 乙D 如果乙管液面比甲高，则ρ甲可能大于ρ乙，p 甲可能等于p 乙8．相同的柱形容器内分别盛有不同液体.将两个完全相同的物体浸入液体中，当物体静止后两液面刚好相平，如图3所示，则下列判断中正确的是A 容器对地面的压力F 甲〉F 乙B 液体密度ρ甲<ρ乙C 液体对容器底部的压强p 甲=p 乙D 物体排开液体的质量m 甲〈m 乙R 1R 2AS 图1甲 乙 图2甲 乙图3 图4 图5 R 1RSA 1 A 2甲乙9．在图4所示的电路中，电源电压U保持不变。

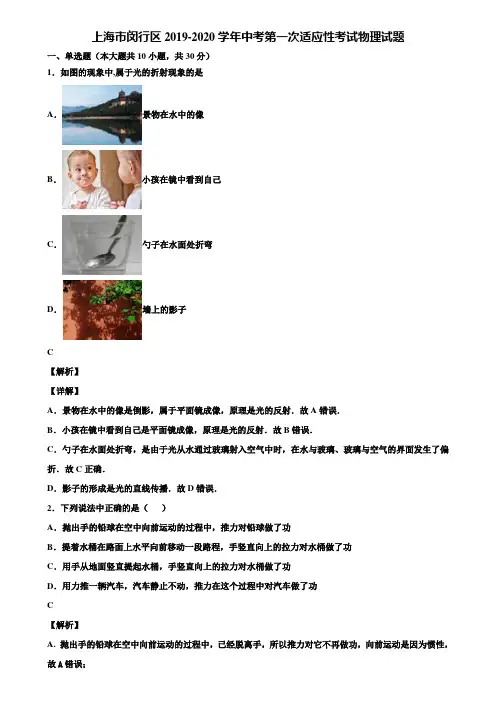

上海市闵行区2019-2020学年中考第一次适应性考试物理试题一、单选题（本大题共10小题，共30分）1．如图的现象中,属于光的折射现象的是A．景物在水中的像B．小孩在镜中看到自己C．勺子在水面处折弯D．墙上的影子C【解析】【详解】A．景物在水中的像是倒影，属于平面镜成像，原理是光的反射．故A错误．B．小孩在镜中看到自己是平面镜成像，原理是光的反射．故B错误．C．勺子在水面处折弯，是由于光从水通过玻璃射入空气中时，在水与玻璃、玻璃与空气的界面发生了偏折．故C正确．D．影子的形成是光的直线传播．故D错误．2．下列说法中正确的是（）A．抛出手的铅球在空中向前运动的过程中，推力对铅球做了功B．提着水桶在路面上水平向前移动一段路程，手竖直向上的拉力对水桶做了功C．用手从地面竖直提起水桶，手竖直向上的拉力对水桶做了功D．用力推一辆汽车，汽车静止不动，推力在这个过程中对汽车做了功C【解析】A. 抛出手的铅球在空中向前运动的过程中，已经脱离手，所以推力对它不再做功，向前运动是因为惯性，故A错误；B. 提着水桶在路面上水平向前移动一段路程，手的拉力向上，而桶水平运动，所以拉力不做功，故B错误；C. 用手从地面提起水桶，手的拉力向上，水桶向上运动，符合做功的条件，所以拉力做功，故C正确；D. 用力推一辆汽车，汽车静止不动，距离为零，所以不做功，故D错误．选C．点睛：重点是是否做功的判断，要牢记做功的两个要素，即力和距离，且距离必须是在力的作用下通过的距离．当距离为零时，用再大的力，做功也是零．3．如图甲所示，粗细均匀的电阻丝AB（AB的阻值不随温度变化）通过滑片P连入电路，小灯泡的额定电压为6V．闭合开关S后，滑片P从最左端A滑到最右端B的过程中，小灯泡的I-U图象如图乙所示．下列计算结果正确的是A．电源电压为9VB．小灯泡的额定功率为3WC．电阻丝AB的最大电阻为3ΩD．滑片P滑至A端时，1min内电阻丝AB产生的热量为135JD【解析】【分析】【详解】A．由图甲可知，当滑片位于B端时，电路为L的简单电路，此时电路中的电流最大，由图乙可知，通过灯泡的电流为1A，灯泡两端的电压为6V，即电源电压U=6V，故A错误；B．灯泡的额定功率P L=UI=6V1A=6W，故B错误；C．当滑片P在最左端A时，电阻丝AB完全接入电路中，电路中的电流最小，由图乙可知，通过小灯泡的电流为I=0.5A，灯泡两端电压U L=1.5V，因串联电路中总电压等于各分电压之和，所以，电阻丝AB两端电压：U AB=U-U L=6V-1.5V=4.5V，因串联电路中各处的电流相等，所以，由可得，电阻丝AB的阻值，故C错误；D．滑片P在A时AB的电功率：P AB=U AB I=4.5V0.5A=2.25W，1min内电阻丝AB产生的热量为：Q=P AB t=2.25W160s=135J，故D正确．4．一本物理书放在水平桌面上处于静止状态，下列各对力中属于一对平衡力的是A．书对桌面的压力和桌面对书的支持力B．书受到的重力和书对桌面的压力C．课桌受到的重力和桌面对书的支持力D．书受到的重力和桌面对书的支持力D【解析】【分析】根据题中“下列各对力中属于一对平衡力的是……”可知，本题考查平衡力的判断。

上海市闵行区2019年中考物理一模试卷一、选择题（每题2分，共18分）．水坝上窄下宽 B ．瓶吞鸡蛋 C ． 吸尘器D ．拔火罐 考点： 大气压的综合应用．． B ． C ． D ．开时，开关闭合使冰箱内的照明灯点亮；当冰箱门关闭时，开关断开使冰箱内的照明灯熄．B．C．D．考点：串联电路和并联电路的辨别．6．（2分）（2019•成都一模）两只完全相同的平底鱼缸甲和乙，盛有适量的水，把小木船放入乙后，小木船处于漂浮状态，此时两鱼缸内的水面刚好相平，如图所示．若水对鱼缸底的乙两种物质分别制成实心正方体A、B，把它们平放在水平地面上，则两正方体A、B对水：计算题；压轴题；信息给予题；比例法．分析：（1）根据图象给出的数据求出甲、乙两物质的密度之比，两正方体A、B的质量相同，根据V=得出A、B的体积之比，从而得出边长之比；（2）知道A、B的密度关系、边长的大小关系，正方体对地面的压强p======ρLg，据此求压强大小关系．解答：解：（1）由图可知，当甲的体积为1cm3时，质量为8g，所以甲的密度为8g/cm3；当乙的体积为4cm3时，质量为4g，所以乙的密度为1g/cm3；所以ρ甲：ρ乙=8：1；∵V=，ρ甲：ρ乙=8：1，m甲：m乙=1：1，∴V甲：V乙=1：8，∵V=L3，∴边长（高）之比：L甲：L乙=1：2；（2）∵正方体对地面的压强：p======ρLg，∴两正方体A、B对水平地面的压强之比：p甲：p乙=ρ甲L甲g：ρ乙L乙g=（8×1）：（1×2）=4：1．压强的推导公式p=ρLg．段时间后灯L2熄灭．已知电路中只有一处发生故障，且只发生在灯L1或L2上，则下列判10．（3分）（2019•闵行区一模）在家庭电路中，日光灯正常工作的电压为220伏，它与控制它的电键是串联连接的，与家中的空调是并联连接的（后两空选填“串联”或“并米3，所表示的物理意义是体积为1立方米的铜质量为8.9×103千克．现将某铜片剪去一角时，它的密度将不变；若将铜片锤打变形，则它的密度将不变．（后两空选填“变12．（3分）（2019•闵行区一模）10秒内通过某导体横截面的电荷量为2库，通过导体的电流为0.2安，这段时间内电流做功12焦，导体两端的电压为6伏．若该电路是由干电池串联总电压等于各电池电压的和．解答：解：由q=It可得：电流I===0.2A；由W=UIt可得：电压U===6V；需要的干电池数目为：==4节；故答案为：0.2；6；4．点评：本题考查电量及电功计算公式的应用，同时应记住一节干电池的电压为1.5V．人深潜器在水下500米处，受到浮力的方向为竖直向上．它逐渐下潜到1000米过程中，所受到的浮力将不变，所受到水对它的压强将变大（后两空选填“变大”、“不变”或14．（3分）（2019•德城区二模）如图所示，是空调的“中国能效标识”，低于5级的产品不允许生产和销售．据图可知空调A的输入功率为1000W，正常工作时的电流为 4.5安．假设它们都工作2小时，则高效节能空调A比一般节能空调B能节约0.46千瓦时（3）根据公式W=Pt求出两种空调消耗的电能，两者之差就是节约的电能．解答：解：（1）据图可知空调A的输入功率为1000W；（2）正常工作时的电流：I==≈4.5A；（3）高效节能空调消耗的电能W1=P1t=1kW×2h=2kW•h，一般节能空调消耗的电能W2=P2t=1.23kW×2h=2.46kW•h，所以高效节能空调A比一般节能空调节约的电能W=W2﹣W1=2.46kW•h﹣2kW•h=0.46kW•h．故答案为：1000W；4.5；0.46．点评：此题主要考查的是学生对电功率和电能计算公式的理解和掌握，基础性题目，注意单15．（3分）（2019•闵行区一模）如图所示电路，电源电压保持不变．R1、R2分别为5欧和10欧，闭合电键S1和S2，电阻R1与R2两端的电压之比为1：1，电流表A1与A2示数时，示数不变的电流表．解答：解：由电路图可知，两开关闭合时，两电阻并联，电流表A1测R1支路的电流，A2测R2支路的电流，A测干路电流．∵并联电路中各支路两端的电压相等，∴电阻R1与R2两端的电压之比为1：1；∵I=，∴电流表A1与A2示数之比====；∵并联电路中各支路独立工作、互不影响，且干路电流等于各支路电流之和，∴断开电键S1时，电流表A1的示数变小，A2的示数不变，A的示数变小．故答案为：1：1；2：1；A2．点评：本题考查了并联电路的特点和欧姆定律的应用，分清电键闭合和断开时电路的变化是滑片P向右移动时，电流表A的示数将变大，电流表A的示数和电压表V的示数的乘两种液体，已知两液面相平，它们对容器底部压强相等，则它们对容器底的压力F甲大于F乙，若分别在两容器中浸没一个完全相同的实心金属球，液体均无溢出，则液体对容器底时，用左端固定在桌子一端的弹性薄钢片进行实验．先将钢片水平放置，再将重力不同的砝码放置在钢片中间，其实验步骤与现象如图（a）、（b）和（c）所示．接着，将钢片右端抬起与水平方向成一定夹角，将砝码放置在钢片中间，其实验步骤与现象如图（d）、（e）所示．（砝码重G a＜G b＜G c=G d=G e）（1）分析比较图（a）、（b）、（c），可以得出的初步结论是：物体放在水平放置的支撑面上，物体的重力越大，对支撑面的压力越大．（2）分析比较图（c）、（d）、（e），可以得出的初步结论是：当物体重力相同时，支撑面19．（3分）（2019•厦门）如图所示，物体A漂浮在液面上，请画出物体A所受到的浮力F图．解答：解：物体所受浮力的方向是竖直向上的，从重心开始竖直向上画一条带箭头的线段表示出浮力，并标出F浮，如下图所示：点评：作力的示意图，要用一条带箭头的线段表示力，线段的长度表示力的大小，箭头表示被测电路串联，开关与被控制的电路串联．解答：解：使电源正极与L2的左接线柱相连，开关与电源的负极相连，如下图所示：点评：本题考查了根据题意连接实物图和，属于基础知识，也是我们要掌握的基本技能．四、计算题（21题4分，22题7分，23题8分，24题9分，共28分）21．（4分）（2019•闵行区一模）体积为5×10﹣4米3的木块，有的体积露出水面，求：木块22．（7分）（2019•闵行区一模）在图所示的电路中，L标有“3V 1.5W”字样．当S1、S3闭合，S2断开时，L正常发光；当S2闭合，S1、S3断开时，电流表示数为0.2A．设L的电阻不变．则：（1）电源电压为多少伏？（2）R的电阻为多少欧？：计算题；电路和欧姆定律；电能和电功率．分析：（1）当S1、S3闭合，S2断开时，灯L与电阻R并联，根据并联电路的电压特点和L 正常发光可知电源的电压；（2）根据P=求出灯泡的电阻，当S2闭合，S1、S3断开时，L与R串联，电流表测电路中的电流，根据欧姆定律求出电路中的总电阻，再根据电阻的串联求出R的阻值；（3）当S3闭合，S1、S2断开时，电阻R被短路，两端的电压为0．解答：解：（1）当S1、S3闭合，S2断开时，灯L与电阻R并联，且L正常发，∵并联电路中各支路两端的电压相等，∴电源的电压U=U L=U R=3V；（2）根据P=可得，灯泡的电阻：R L===6Ω，∵当S2闭合，S1、S3断开时，L与R串联，电流表测电路中的电流，∴根据欧姆定律可得，电路中的总电阻：R总===15Ω，∵串联电路中总电阻等于各分电阻之和，∴R=R总﹣R L=15Ω﹣6Ω=9Ω；（3）∵当S3闭合，S1、S2断开时，电阻R没有接入电路，∴R两端的电压为零．答：（1）电源电压为3V；（2）R的电阻为9Ω；（3）当S3闭合，S1、S2断开时，R两端的电压为0V．23．（8分）（2019•闵行区一模）如图所示是我国自主研发的四轮长航程极地漫游机器人，科考队员在附近遥控机器人．若机器人质量为500千克，每条履带与地面的接触面积为1000厘米2．则：（1）机器人的重力为多少？（2）若南极某处冰面能承受的压强为4.2×104帕，该机器人能顺利通过该冰面吗？（3）如果科考队员的质量为70千克，他双脚跟冰面接触面积为300厘米2，科考队员能在的面积，根据公式p==求出科考队员对冰面的压强，进行比较即可得出答案解答：已知：机器人质量为m1=500kg，机器人与地面的接触面积为S1=4×1000cm2=4000cm2=0.4m2，科考队员的质量m2=70kg，他双脚跟冰面接触面积为S2=×300cm2=150cm2=0.015m2求：（1）机器人的重力G1=？；（2）机器人对冰面的压强p1=？；（3）科考队员对冰面的压强p2=？解：（1）机器人的重力：G1=m1g=500kg×9.8N/kg=4900N；（2）机器人对冰面的压强：p1====1.225×104Pa，∵1.25×104Pa＜4.2×104Pa．∴能通过．（3）科考队员对冰面的压力：F2=G2=m2g=70kg×9.8N/kg=686N，p2==≈4.5733×104Pa，∵4.5733×104Pa＞4.2×104Pa，∴科考队员不能在冰面上安全行走．答：（1）机器人的重力为4900N；（2）该机器人能顺利通过该冰面；（3）科考队员不能在冰面上安全行走．点评：此题主要考查的是学生对重力、压力、压强计算公式的理解和掌握，明确放在水平地24．（9分）（2019•闵行区一模）在图所示的电路中，电源电压为6伏且保持不变，电阻R1的阻值为5欧，滑动变阻器R2上标有“20Ω 2A”字样．闭合电键S后，电流表A的示数为0.4安．（1）求电阻R2连入电路的电阻．（2）求此时电路消耗的总电功率．（3）现有一个电压表，要求将“50Ω 1A”或“100Ω 1A”的滑动变阻器替换R2，使移动变阻器滑片P的过程中，电压表示数的变化量最大．①选择：电压表应并联在R1或R2两端（选填：“R1”、“R2”“R1或R2”）．②选择最大阻值为100欧的滑动变阻器替换R2．③求出：电压表示数的最大变化量△U．（保留两位小数）与最小电压即可得出答案．解答：解：由电路图可知，两电阻串联，电流表测电路中的电流．（1）根据欧姆定律可得，电路中的总电阻：R===15Ω，∵串联电路中总电阻等于各分电阻之和，∴电阻R2连入电路的电阻R2=R﹣R1=15Ω﹣5Ω=10Ω；（2）此时电路消耗的总电功率：P总=UI=6V×0.4A=2.4W；（3）滑动变阻器最大阻值越大，移动滑动变阻器滑片时，电压表的示数变化越大，当电压表并联在R1两端、滑动变阻器接入电路的电阻为0时，电压表的示数最大为6V，滑动变阻器接入电路中的电阻最大时，电压表的示数最小，此时电路中的电流I′===A，电压表的示数U1=I′R1=A×5Ω≈0.29V，电压表示数的变化量△U1=6V﹣0.29V=5.71V；当电压表并联在R2两端、滑动变阻器接入电路的电阻为0时，电压表的示数最小为0，滑动变阻器接入电路中的电阻最大时，电压表的示数最大，U2′=I′R滑=A×100Ω≈5.71V，电压表示数的变化量△U滑=5.71V﹣0V=5.71V；综上可知，电压表并联R1或R2两端均可，用100Ω的滑动变阻器替换R2时电压表示数的变化最大约为5.71V．答：（1）电阻R2连入电路的电阻为10Ω；（2）此时电路消耗的总电功率为2.4W；（3）①R1或R2；②100；③电压表示数的最大变化量约为5.71V．点评：本题考查了串联电路的特点和欧姆定律、电功率的计算，关键是知道滑动变阻器的最五、实验题（共20分）25．（3分）（2019•闵行区一模）如图（a）所示仪器的名称是天平，用来测量物体的质是A（选填字母），它应串联连接在电路中（选填“串联”或“并联”）．图C所示的滑动变阻器的工作原理是通过改变电阻线的长度从而改变电阻大小．图D所示的电能表，由其部分参数可知家庭电路正常工作时的最大电流为5安，功率容量值为1100瓦．27．（6分）（2019•闵行区一模）小李做了测量未知电阻的实验，所写报告如下，请你仔细阅读并回答问题．实验目的：测量电阻R x的阻值．实验步骤：（1）根据实验目的画出实验电路图（图略）；（2）依照电路图连接电路，如图所示；（3）闭合电键，读出电压表和电流表的示数，记录在表格中；（4）依据测得的电压值和电流值，算出R的阻值．（5）断开电键，整理器材，处理数据．实验结论：（1）据小李所测量的数据，算出电阻阻值R x=3欧．（2）你认为这份报告是否完整？如不完整，应该填上的项目是：①实验器材；②实验原理．（3）从实验步骤看，该实验存在的主要缺陷是：①步骤（2）中没有将滑动变阻器的滑片精确．解答：解：（1）电阻阻值R x===3Ω．（2）分析该实验报告发现，本实验报告不完整，缺的项目有：实验原理、实验器材．（3）通常在使用前应将电阻值调至最大阻值处，而步骤（2）中没有将滑动变阻器的滑片滑到阻值最大处；由题意知，实验只进行了一次测量，导致误差较大．故答案为：（1）3；（2）实验器材；实验原理；（3）步骤（2）中没有将滑动变阻器的滑片滑到阻值最大处；实验中只测了一次数据，可能误差比较大．水面越多，提桶的力就越大．由此他猜想：浮力大小可能与物体浸入液体的深度有关．于是他和小明用圆柱体、弹簧测力计、水和刻度尺等器材进行探究，如图所示，并记录了圆柱体（1）当h=0.02m时，圆柱体受到的浮力是1牛．（2）小陶分析实验序号1至7，得出初步结论是“浮力的大小与物体浸入液体深度成正比”．小明认为小陶得出的结论不够完整，理由是当物体浸没液体前，物体受到浮力的大小与浸入的深度成正比，当物体浸没后，物体受到的浮力大小与深度无关．小明还认为实验过程不够完善，理由是实验中选用的液体种类少，不易得出此结论应选用不同种类的液体进行实验．（3）陶选用的圆柱体高度范围是A。

上海市闵行区2019-2020学年中考物理一模试卷一、单选题（本大题共10小题，共30分）1．用图甲所示的装置测出凸透镜的焦距，并“探究凸透镜成像规律”，当蜡烛、透镜、光屏位置如图乙时，在光屏上可成清晰的像．下列说法正确的是A．凸透镜的焦距是30 cmB．图乙中烛焰成的是倒立放大的像C．照相机成像特点与图乙中所成像的特点相同D．保持凸透镜、光屏位置不变，将蜡烛远离凸透镜，烛焰仍可在光屏上成清晰的像B【解析】【详解】A．平行于主光轴的光线经凸透镜折射后将汇聚于点F，点F即为此透镜的焦点，从焦点到透镜中心的距离即为焦距，则透镜的焦距为30cm﹣20cm=10cm，故本选项错误；B．图乙中，物距u=15cm，像距v=30cm，像距大于物距，由凸透镜成像规律可知，图乙中烛焰成的是倒立放大的实像，故本选项正确；C．由凸透镜成像规律可知，当u＞2f时，成倒立缩小的实像，应用于照相机．故本选项错误；D．因为凸透镜成实像时，物距增大，像距减小，所以将蜡烛远离凸透镜，保持凸透镜、光屏位置不变，则在光屏上不能成清晰的像，要想在光屏上成清晰的像，应将光屏向靠近透镜的方向移动，故本选项错误．2．某电热水壶正常状态下，闭合开关，指示灯L亮，同时电热丝R工作；断开开关，指示灯L熄灭，电热丝R不工作．小明用该电热水壶烧水时，发现电热丝R断了，指示灯L仍然亮．四位同学设计了该电热水壶的模拟电路，其中可能正确的是（）A．B．C．D．B【解析】【详解】闭合开关时，灯泡和电阻丝同时工作，开关应该置于电路的干路，电热丝R断了，指示灯L仍然亮，说明电路采用的是并联结构，图中采用并联结构，且开关位于干路的是B，故应选B．3．在公共场所“轻声”说话是文明的表现，而在课堂上“大声”回答问题才能让老师听清楚．这里的“轻声”和“大声”是指声音的A．响度B．音调C．音色D．声速A【解析】【详解】这里的“轻声”和“大声”都是指声音的大小、强弱，也就是声音的响度，故A正确，BCD错误．4．人们在生活中遇到的透镜及其组合所成的像是各种各样的，其中只能成实像的是A．眼睛B．放大镜C．望远镜D．显微镜A【解析】【详解】A、眼睛的原理和照相机相似，物体的光经晶状体在视网膜上成倒立、缩小的实像．A符合题意为答案．B、放大镜是凸透镜，当u<f时，放大镜成正立、放大的虚像，B不符合题意．C、望远镜的物镜相当于照相机成倒立、缩小的实像，目镜相当于放大镜成正立、放大的虚像．C不符合题意．D、显微镜的物镜相当于投影仪成倒立、放大的实像，目镜相当于放大镜成正立、放大的虚像，故D不符合题意．5．关于如图所示的电和磁知识描述错误的是（）A．甲图说明同种电荷相互排斥B．乙图说明电流周围存在磁场C．丙图是电动机工作原理示意图D．丁图是有金属外壳的家用电器使用的插座C【解析】试题分析：甲图中两橡胶互相排斥是由于带了同种电荷，故A正确；乙较说明通电导线周围存在磁场，故B正确；丙图中没有电源，是发电机的模型，故C错误；有金属外壳的用电器在使用时，外壳应接地，所以应使用三孔插座，故D正确；应选C．【考点定位】电荷间的相互作用；电和磁；安全用电6．体操运动员单脚站立在平衡木上，处于静止状态．下列四个图中，能正确表示运动员所受重力的示意图是A．B．C．D．A【解析】【详解】运动员在平衡木上静止，受竖直向下的重力和竖直向上的支持力，且两个力是一对平衡力，作用点都画在运动员的重心上；先确定运动员的重心，因为是单腿站立，运动员身体前倾，后腿在后，所以该运动员的重心大概在腰部附近，为了达到平衡，重心一定在支点的正上方，A、B、C中的A选项更符合实际情况，D选项中重力方向不是竖直向下；7．下列光现象与日食的形成原因不同的是A．小孔成像B．雨后彩虹C．手影游戏D．树下阴影B【解析】小孔成像、手影游戏和树下阴影都是光的直线传播形成的；雨后彩虹是光的色散形成的，因此不同的是B 项．故选B．8．下列说法正确的是A．金属在熔化和凝固的过程中，温度均保持不变B．物体吸收热量后，温度一定升高C．任何情况下水的沸点都是100 ℃D．冰的温度一定低于0 ℃A【解析】【详解】A. 因为金属是晶体，晶体在熔化过程和凝固过程中温度保持不变．故A正确；B. 物体吸收热量后，温度不一定升高，比如晶体在熔化过程中虽然吸热，但是温度保持不变，吸收的热量用来完成熔化．故B不正确；C. 液体的沸点与液体上方的气压有关，气压越高，沸点越高，所以水的沸点只有在标准大气压下才是100℃．故C不正确；D. 冰在熔化过程，或者达到熔点的时候，温度就是0℃．故D不正确．故选A 【点睛】要解答本题需掌握晶体熔化过程的特点以及液体的沸点与液体上方的气压有关，气压越高沸点越高．9．如图所示的图象中，描述的是同一种运动形式的是（）A．A与B B．A与C C．C与D D．B与CD【解析】【分析】本题考查通过图象表示匀速直线运动的特点．【详解】如果是s﹣t图象，则横轴表示时间，纵轴表示距离，因速度不变，s与t成正比，所以图象是过点O的射线，如图C；如果是v﹣t图象，则横轴表示时间，纵轴表示速度，因速度不变，所以图象是平行于横轴的射线，如图B．故选D．10．如图甲所示，一个不能打开的盒子外面露出一段细长的导线，在不损坏导线的情况下，用图乙中（a）、（b）两个实验所对应的结论来判断导线中是否有电流，下列说法中正确的是（）A．只有（a）能B．只有（b）能C．（a）（b）都能D．（a）（b）都不能C【解析】【分析】由于不能断开导线，因此可用电流的磁效应来设计实验：①将导线放入磁场，观察导线是否因受磁场力运动；②通电直导线周围存在磁场；将导线平行于小磁针的正上方，通过观察小磁针是否发生偏转来进行判断。

上海市闵行区中考物理一模试卷姓名:________ 班级:________ 成绩:________一、选择题 (共12题；共24分)1. （2分）(2019·北区模拟) 对于下列估测，最接近实际值的是（）A . 课桌的高度约为180cmB . 冰箱冷冻室的温度约为20℃C . 一个鸡蛋的质量约为0.5kgD . 普通电灯的功率约为40W2. （2分）能源、信息和材料是现代社会发展的三大支柱．关于能源、信息和材料，下列说法错误的是（）A . 在倡导“节能环保”“低碳生活”的今天，人类特别重视太阳能的利用B . 卫星导航在传递信息过程中主要依靠电磁波C . 超导材料可应用于电饭锅和远距离输电线D . 光纤具有抗干扰、信号衰减小的特点，适用于远距离、大容量信息传输3. （2分）(2019·永定模拟) 如图是小明参加体育中考之排球垫球项目情景（不计空气阻力），下列判断错误的是（）A . 排球离开手后上升的过程中机械能逐渐增大B . 排球离开手上升时动能转化为重力势能C . 排球下落撞击手臂时球的动能转化为弹性势能D . 排球下落时重力势能减小4. （2分）如图所示的四个过程，从能量转化和转移的角度看，属于机械能转化为内能的是（）A . 下压活塞，点燃棉花B . 饮水机加热水C . 晾干衣服D . 水蒸气推开试管塞5. （2分） (2017八上·武威月考) 下列哪个光学仪器可以在光屏上形成倒立放大的实像（）A . 投影仪B . 放大镜C . 照相机D . 汽车后视镜6. （2分） (2020九上·长春开学考) 如图所示，用一个玻璃瓶装上写有你心愿的纸片，然后盖上盖子并密封，投入江中，就能漂浮在水面上，成为“漂流瓶”。

如果漂流瓶从长江漂入大海，它所受的浮力及露出水面体积的变化情况是（ρ海水＞ρ江水）（）A . 浮力不变，露出水面体积变大B . 浮力变大，露出水面体积不变C . 浮力不变，露出水面体积变小D . 浮力变小，露出水面体积变大7. （2分）如图所示：在水平公路上，小汽车作匀速直线运动时与自由静止时相比较，下列说法正确的是（）A . 运动时对地面的压力小于自由静止时B . 运动时对地面的压力等于自由静止时C . 运动时与地面的摩擦力小于自由静止时D . 运动时与地面的摩擦力等于自由静止时8. （2分） (2020八下·北京期末) 如图所示的实例中，为了减小压强的是（）A . 吸管一端做成尖形B . 遂道上凸起的圆点C . 滑雪板的面积较大D . 安全锤的锤头做得很尖9. （2分）如图所示的电路中，电源电压保持不变，闭合开关s，将滑动变阻器滑片向左移动时（）A . 灯泡L1亮度不变、L2变亮B . 电流表示数不变，电压表示数变大C . 电流表示数变小，电压表示数不变D . 电流表、电压表示数均不变10. （2分）(2017·闵行模拟) 某电吹风的额定功率为1500瓦．正常工作0.1小时，所消耗的电能为（）A . 150度B . 15度C . 1.5度D . 0.15度11. （2分）(2019·长春模拟) 下列关于电与磁的说法，正确的是（）A . 利用电磁感应原理，制成发电机B . 感应电流方向只与磁场方向有关C . 部分导体在磁场中运动，导体中就产生电流D . 奥斯特首先发现了电与磁的联系，实现了机械能到电能的转化12. （2分）(2012·绵阳) 用电高峰期，会看到家里的白炽灯泡比正常发光要暗一些．这是因为，用电高峰期并联用电器增多，造成（）A . 电路中的总电阻增大B . 电路中的总电流减小C . 白炽灯泡的实际功率减小D . 白炽灯泡的额定功率减小二、填空题 (共7题；共49分)13. （2分） (2019八上·津南期末) 如图所示，将扬声器对准蜡烛播放音乐，烛焰会跳动起来，这说明声音可以传递________；生活中经常听到的“女高音”“男低音”，这里面“高”“低”描述的是声音的________。

2019 年上海中考物理一模试题分类汇编——故障电路1．（19虹口区一模）在如图所示的电路中，电源电压为U且保持不变。

闭合电键S，发现电压表的示数不变，已知电阻R1、R2中仅有一个出现了故障。

请根据相关信息写出电压表的示数及相对应的故障。

2．（19闵行区一模）在如图的电路中，电源电压保持不变，电阻R1、R2可能存在故障（1）当电键S 闭合时，观察到电压表示数，说明电路中没有故障。

（2）如果观察到电键S 闭合前后只有一个电表的示数发生改变，请指出示数发生变化的电表及对应的故障。

3．（19嘉定区一模）在图所示的电路中，电源电压为U保持不变，电阻R1、R2阻值均为R0．闭合电键S，电压表示数无变化。

已知电路中只有一处故障，且发生在电阻R1或R2上。

①该故障一定不是。

②为进一步确定故障，再将一只完好的电流表正确串联接入电路，闭合电键S观察现象进行判断。

请根据相关信息，写出两电表的示数及相对应的故障。

4．（19长宁区一模）如图的电路中，电源电压为U且保持不变。

闭合电键S，发现有一只电表示数为零，若已知电路中有一处故障，且只发生在电阻R1或R2处，则①请写出电路中可能发生的故障及相应电表的示数情况；；②移动滑片P ，发现两电表的示数均不发生变化，则电路中发生的故障是。

5．（19徐汇区一模）在图电路中，电源电压不变。

已知电路中仅有一处故障，且只发生在电阻R 或灯L 上，电键S 闭合后，至少有一个电表指针不发生偏转。

请根据相关信息写出电表偏转情况及对应的故障。

6．（19上海一模）如图电路中有用电器R1、R2，闭合电键电路正常工作。

一段时间后，发现电流表示数有变化。

已知故障只发生在用电器上。

请根据题意写出可能的故障情况。

（1）如电流表示数变小且不为零，则故障是；（2）如电流表示数变小且为零，则故障是。

7．（19 浦东新区一模）如图电路中，电源电压为U 且保持不变，电路中仅有一处故障，且只发生在电阻R 或灯L 上。

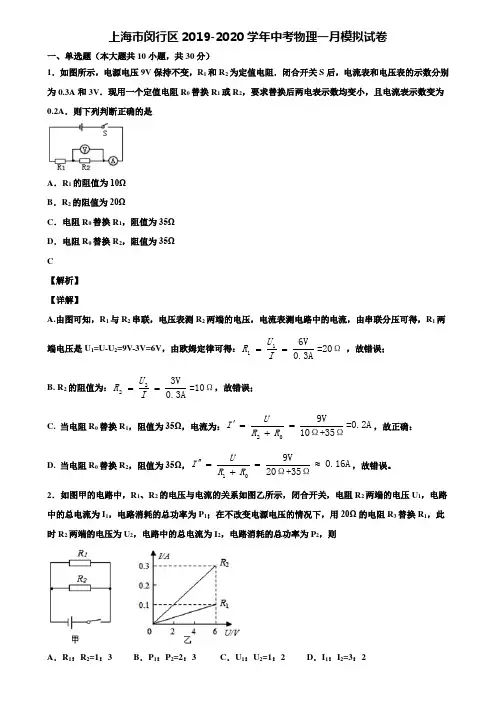

上海市闵行区2019-2020学年中考物理一月模拟试卷一、单选题（本大题共10小题，共30分）1．如图所示，电源电压9V 保持不变，R 1和R 2为定值电阻．闭合开关S 后，电流表和电压表的示数分别为0.3A 和3V ．现用一个定值电阻R 0替换R 1或R 2，要求替换后两电表示数均变小，且电流表示数变为0.2A ．则下列判断正确的是A ．R 1的阻值为10ΩB ．R 2的阻值为20ΩC ．电阻R 0替换R 1，阻值为35ΩD ．电阻R 0替换R 2，阻值为35Ω C 【解析】 【详解】A.由图可知，R 1与R 2串联，电压表测R 2两端的电压，电流表测电路中的电流，由串联分压可得，R 1两端电压是U 1=U-U 2=9V-3V=6V ，由欧姆定律可得：116V=20Ω0.3AUR I == ，故错误； B. R 2的阻值为：223V=10Ω0.3AU R I ==，故错误； C. 当电阻R 0替换R 1，阻值为35Ω，电流为：209V=0.2A 10Ω+35ΩU I R R '==+，故正确：D. 当电阻R 0替换R 2，阻值为35Ω，109V0.16A 20Ω+35ΩU I R R ''==≈+，故错误。

2．如图甲的电路中，R 1、R 2的电压与电流的关系如图乙所示，闭合开关，电阻R 2两端的电压U 1，电路中的总电流为I 1，电路消耗的总功率为P 1；在不改变电源电压的情况下，用20Ω的电阻R 3替换R 1，此时R 2两端的电压为U 2，电路中的总电流为I 2，电路消耗的总功率为P 2，则A ．R 1：R 2=1：3B ．P 1：P 2=2：3C ．U 1：U 2=1：2D ．I 1：I 2=3：2B【解析】【详解】由电路图知道，R1、R2并联，电源电压不变，由并联电路的电压特点知道U1：U2 =1：1，故C错误；由R1的图像知道，当它两端电压为6V时，通过它的电流I1′=0.1A，由I=U/R知道，R1的阻值是：R1 =U/I1′=6V/0.1A=60Ω，由R2的图像知道，当它两端电压为6V时，通过它的电流为I2′=0.3A，所以，R2的阻值是：R2 =U/I2′=6V/0.3A=20Ω，即R1：R2=60Ω：20Ω=3：1，故A错误；设该电路电源电压U=6V，由图乙知道，R1支路中的电流I1′=0.1A，R2支路中的电流I2′=0.3A，则干路上的电流是：I1=I1′+I2′=0.1A+0.3A=0.4A，所以，电路消耗的总功率是：P1 =UI1 =6V×0.4A=2.4W；当用20Ω的电阻R3替换R1时，R3支路中的电流是：I3 =U/R3=6V/20Ω=0.3A，此时干路上的电流是：I2 =I3 +I2′=0.3A+0.3A=0.6A，则电路消耗的总功率是：P2 =UI2 =6V×0.6A=3.6W，即P1：P2 =2.4W：3.6W=2：3，I1：I2 =0.4A：0.6A=2：3，故B正确，D错误，故选B．3．某档案馆的保密室进出门有下列要求：甲、乙两资料员必须同时用各自的钥匙（S甲、S乙分别表示甲、乙两资料员的钥匙）使灯亮才能进入保密室；而馆长只要用自己的钥匙（S馆长表示馆长的钥匙）使灯亮就可以进入保密室。

故选C.
7．关于声和电磁波，下列说法中正确的是
A．声和电磁波都可以在真空中传播
B．电磁波在真空中的传播速度为340m/s
C．“听诊器”能是使人的心脏振动幅度增大，响度增大
D．汽车的“倒车雷达”利用的是超声波
【答案】D
【解析】A、电磁波能够在真空中传播，声音不能在真空中传播，故A错误；
B、电磁波在真空中的传播速度为3×108m/s，故B错误；
C、听诊器可以减小声音在传播过程中的能量损耗，减小声音的分散，增大响度，这样可以清楚的听到心跳声音，易于判断病情，故C错误；
D、汽车的倒车雷达利用的是超声波的回声定位，故D正确。
8．如图所示，R0为定值电阻，R1为滑动变阻器，A1，A2为实验室用电流表（接线柱上标有“﹣”，“0.6”，“3”），闭合开关后，调节滑片P．使两电流表指针所指位置相同．下列说法正确的是（ ）
故选B．
4．在如图所示电路中，电源电压保持不变，电键S1闭合．当电键S2由断开到闭合时
A．电压表V1示数与电流表A示数的比值变大
B．电压表V示数与电流表A示数的比值变小
C．电压表V1示数与电流表A示数的乘积不变
D．电压表V示数与电流表A示数的乘积变小
【答案】B
【解析】由电路图知道，当电键S1闭合、S2断开时，R1与R2串联，电压表V测电源两端的电压，电压表V1测R1的电压，电流表A测电路中的电流．当电键S2由断开到闭合时，R2被短路，电路为R1的简单电路，电压表V和V1均测电源两端的电压，电流表测量电路中的电流；此时整个电路的电阻减小，由欧姆定律知道，电路中的电流变大，即电流表A的示数变大；电键S2断开时，电压表V1测R1的电压，而电键S2闭合时，电压表V1测量的是电源电压，故电压表V1示数变大；电压表V测电源两端的电压，其示数保持不变；

2019年上海市闵行区中考物理一模试卷一．选择题（共10小题，满分30分，每小题3分）1．下列说法正确的是（）A．马德堡半球实验测出了大气压的数值B．高压锅运用了液体沸点随气压的升高而降低的原理C．洗手盆的排水管用U形“反水弯”防臭是利用了连通器原理D．拦河大坝上窄下宽是由于液体压强随深度的增加而减小2．电流的单位是以下列哪位科学家的名字命名的（）A．欧姆B．瓦特C．安培D．焦耳3．“嫦娥四号”探测器支架底部安装有面积较大的底盘，是为了（）A．减小压力B．增大压力C．减小压强D．增大压强4．电压表只用来测量灯泡L2的电压，下列正确的是（）A．B．C．D．5．为了探究“电功率与电阻的关系时”，选用额定电压均为6V的L1、L2两盏灯泡，将两灯串联起来，按照如图的电路开始了实验探究，闭合开关后看见灯L1微微发光，灯L2几乎不发光，下面关于两灯的电阻R1和R2、两灯的额定功率P1和P2的大小关系成立的是（不考虑电阻值随温度的变化）（）A．R1＞R2P1＞P2B．R1＜R2P1＜P2C．R1＞R2P1＜P2D．R1＜R2P1＞P26．甲、乙、丙三条相同材料制成的金属线的相关数据如下表所示，根据表中提供的数据，则下列判断正确的是（）A．金属丝甲电阻阻值最大B．金属丝乙电阻阻值最大C．金属丝丙电阻阻值最大D．金属丝甲、乙、丙电阻阻值一样大7．下图的各现象中，可作为“物质质量与体积有关”事实依据的有（）A．（1）与（2）B．（2）与（3）C．（2）与（4）D．（1）与（4）8．如图所示是装满豆浆的密闭杯子，以下列两种不同的方式放在水平桌面上，若杯子上表面面积是下表面面积的2倍，则（）A．甲对桌面产生的压强是乙对桌面产生压强的2倍B．甲杯底受到的压强是乙杯底受到压强的2倍C．甲对桌面产生的压力比乙对桌面产生的压力大D．甲杯底受到的压力比乙杯底受到的压力大9．如图是探究“电流与电阻关系”的实验电路。

已知电源电压恒为 4.5V，滑动变阻器的规格为“20Ω1A”，实验时电压表示数控制在2V保持不变。

2019 年上海中考物理一模试题分类汇编——压强计算固体压强1．（19宝山区一模）如图所示，质量为240千克，边长分别为0.3米、0.4米和1米的实心长方体竖立在水平地面上。

（1）求该长方体的密度ρ。

（2）若沿竖直（或水平）方向将长方体一分为二，再将它们重新放置在水平地面上，使得地面受到的压力大小不变、地面受到的压强均匀且比切割前的压强要小些。

（a）请你说明一种满足上述要求的切割部位和放置方式。

（b）求出它对水平地面的最小压强P 最小。

2．（19长宁区一模）如图，实心均匀正方体甲、乙放置在水平地面上，它们的重力G均为90牛，甲的边长a为0.3米，乙的边长b 为0.2 米。

求：①正方体甲对地面的压强p甲；②若沿水平方向将甲、乙截去相同的厚度△h 后，它们剩余部分对地面的压强p甲′和p乙′相等，请计算截去的厚度△h。

液体压强3．（19闵行区一模）如图，质量为0.2千克的薄壁圆柱形容器置于水平地面上，容器内装有4.8千克的浓盐水。

容器足够高、底面积为0.02 米2，浓盐水密度为1200 千克/米3。

（1）求浓盐水的体积。

（2）求容器对桌面的压强。

（3）现有质量为m 的冰块，将其放入盐水中静止后，冰块漂浮在液面上。

待冰块完全熔化，溶液再次均匀稳定后，盐水密度变为1100 千克/米3。

①请比较冰块熔化前后液体对容器底部压强的大小关系，并说明理由；②液体中有一点A，它到容器底的距离d 为0.05 米，请计算冰块熔化前后A 点处液体压强的变化量△p A。

4．（19松江区一模）如图所示，质量为0.2千克、底面积为1×10﹣2米2的圆柱形容器，内盛2千克的水后置于水平地面上，现将一质量为2.6 千克、密度为2.6×103 千克/米3的物块，完全浸没在容器的水中后，测得容器底部受到水的压强为2450 帕。

求：①未放入物块前容器对水平地面的压强p容。

②物块的体积V。

③放入物块后，水对容器底部压强的增加量△p。

上海市闵行区2019-2020学年中考第一次大联考物理试卷一、单选题（本大题共10小题，共30分）1．下列对有关数据的估计，与实际情况相符的是（）A．物理课本的质量约为2NB．中学生的步行速度约为1.1m/sC．课桌的高度大约是80dmD．汽油机的效率约为80%B【解析】【详解】A．物理课本的质量约为200g，N是力的单位，故A不符合实际；B．由课本知识知：中学生的步行速度约为1.1m/s，故B符合实际；C．中学生的身高约为1.60m，课桌的高度大约是中学生身高的一半，约为0.8m＝8dm，故C不符合实际；D．由课本知识知：汽油机的效率较低，大约为20%～30%，故D不符合实际．2．小美同学对冰加热，她将冰熔化成水直到沸腾的过程，绘制成如图所示的温度随时间变化的图象，下列分析正确的是A．DE段是冰的熔化过程，水的凝固点是100℃B．AB、CD段物质在吸热，BC、DE段物质没有吸热C．BC段温度保持不变，说明冰是晶体D．AB段物质为固态，B时刻物质一定是固液共存态C【解析】【详解】A．BC段是冰水混合物，是冰的熔化过程，水的凝固点是0℃，DE段是水的沸腾过程，水的沸点是100℃，故A选项错误．B．AB、CD段物质在吸热，BC是冰的熔化过程、DE段是水的沸腾过程，温度虽保持不变，但都要吸热，故B选项错误．C．晶体在熔化过程中吸收热量，温度保持不变，BC段温度保持不变，说明冰是晶体，故C选项说法正确．D．B时刻物质可能是固态或固液共存态．故D选项错误．3．在平昌冬奥会自由式滑雪比赛中，选手的运动轨迹如图所示（b，d在同一高度），如果不计空气阻力，下列说法错误的是（）A．从a点向b点运动的过程中，动能增加B．从b点向c点运动的过程中，重力势能增加C．b点的动能等于d点的动能D．c点和d点的机械能相等C【解析】【详解】A、从a点下滑到b点过程中，速度增大，动能增大，故A正确；B、从b点向c点运动的过程中，高度增加，重力势能增大，故B正确；C、b点和d点在同一高度，则重力势能相等；但由于滑雪板与雪地之间存在摩擦，从b点沿雪地向上运动的过程中，部分机械能会转化为内能，所以b点的机械能大于d点的机械能，则b点的动能大于d点的动能，故C错误；D、从c点下落到d点过程中，运动员处于腾空状态，与雪脱离即没有摩擦，在不计空气阻力的情况下，机械能保持不变，即c点和d点的机械能相等，故D正确．故选C．4．如图所示，下列四个有关物体运动状态描述的图象中，不能说明物体处于平衡状态的是（）A．B．C．D．D【解析】【分析】静止状态和匀速直线运动状态都是平衡状态。

2019年上海市闵行区中考一模物理试卷一、单选题1．某同学在没有电流表的情况下，利用电压表和已知阻值的定值电阻R0，测量未知电阻R x的阻值，图中不可实现测量R x阻值的电路图是A．B．C．D．2．科研人员发现，将一种合金液添加到两金属块之间，合金液固化后能把金属块连接起来，从而实现常温焊接．这种合金液发生的物态变化与下列现象相同的是（）A．初春，薄雾缥缈B．盛夏，夜深露重C．深秋，天降浓霜D．寒冬，滴水成冰3．如图所示，电源电压一定。

关于电路的工作情况，下列说法正确的是A．只闭合S1时，两只灯泡串联B．先闭合S1，再闭合S2时，电压表的示数不变、电流表的示数变大C．若电压表和电流表位置对调，则闭合S1、S2后，两表都被烧坏D．若灯L1被短路，则闭合S1、S2后，电压表和电流表都被烧坏4．夏天，海边的昼夜温差小，这是因为水的比热容较大,下列现象中不能反映水的这一特性的是A．炎热的夏天常常在教室的地面上洒水B．北方春天的夜晚，农民往田里灌水以防秧苗冻坏C．汽车发动机的冷却循环系统用水做工作物质D．城区建造人工湖以降低“热岛效应”造成的夏季高温5．如图，为探究能量转化，小明将小铁块绑在橡皮筋中部，并让橡皮筋穿入铁罐、两端分别固定在罐盖和罐底上．实验装置做好后让它从不太陡的斜面上滚下，发现橡皮筋被铁块卷紧了，接着铁罐居然能从斜面底部自动滚上去!以下有关能量转化的判断，正确的是（）A．铁罐在斜面上从最高处滚到最低处，主要是重力势能转化为动能B．铁罐在斜面上从最高处滚到最低处，主要是弹性势能转化为动能C．铁罐在斜面上从最低处滚到最高处，主要是动能转化为重力势能D．铁罐在斜面上从最低处滚到最高处，主要是弹性势能转化为重力势能6．对下列体育运动中的现象分析正确的是（）A．乒乓球被扣杀飞向对方，是因为受到了惯性的作用B．篮球从空中落下，此过程中它的动能转化为重力势能C．用脚踢足球时，脚有疼痛感，说明力的作用是相互的D．间排球竖直向上抛出，到最高点时速度为零，此时排球处于平衡状态7．用橡皮筋、回形针、棉线、小瓶盖、牙膏盒、铁丝、钩码和刻度尺等，做一个如图所示的橡皮筋测力计．下列说法中错误的是A．刻度可以标在牙膏盒上B．可以把回形针上端当作指针C．可以利用钩码拉伸橡皮筋标注刻度D．不同橡皮筋做的测力计量程都相同8．在如图乙的A、B、C、D四个实物电路中，与图甲电路图相符的是A． B． C． D．二、填空题9．有一杠杆经过调节，处于水平平衡状态．如图所示，在A点悬挂三个钩码（每个钩码重均为0.5N），要使杠杆水平平衡，需在B点悬挂_____个钩码；取走悬挂在B点的钩码，改用弹簧测力计在C 点竖直向上拉，使杠杆水平平衡，测力计的拉力为_____N；如改变测力计拉力的方向，使之斜向右上方，杠杆仍然水平平衡，测力计的读数将_____．10．如图所示，工人利用动滑轮将沙匀速向上提升2m，已知沙重180N，动滑轮和桶总重重20N，绳重和摩擦均不计。

上海市闵行区2019年中考物理一模试卷一、选择题（每题 2分，共18分）1. （ 2分）（2019?闵行区一模）如图所示的实例中，不属于利用大气压的是（A.B . D .水坝上窄下宽 考 大气压的综合应用. 占： 八、、♦专 气体的压强、流体压强与流速的关系. 题：分 解答此题从以下知识点入手： 析：①吸尘器能除尘，主要在于它的头部”装有一个电动抽风机•抽风机的转轴上有风叶轮，通电后，抽风机会以高速转动，使空气高速排出，内外产生压强差，吸入含灰尘 的空气. ②液体压强随深度的增加而增大.解 解：A 、由于液体的压强随深度的增加而增大，河水的深度越深压强越大，为了大坝 答：的坚固，下面必须修的宽一些，与大气压无关，不符合题意.B 、 浸过酒精的棉花燃烧时，使瓶内的气体受热膨胀，一部分空气跑到瓶外，用鸡蛋 封住瓶口，瓶内的棉花停止燃烧，瓶内气体温度降低，压强减小.此时瓶内气压小于 瓶外大气压，在大气压的作用下鸡蛋被压入瓶中，属于利用大气压.C 、 电动抽风机高速转动时，空气排出，内部压强减小，外部压强不变，把含灰尘的 空气吸入.故本选项属于利用大气压.D 、 先把酒精在罐内烧一下，罐内空气受热排出，此时迅速把罐扣在皮肤上，罐内的 空气冷却后压强降低，小于外面的大气压，外面的大气压就将罐紧紧地压在皮肤上. 故选A .点 生活中利用大气压强的例子很多，例如呼吸、吸管喝饮料、注射器吸入药液、钢笔吸 评：墨水、抽水机等等，事例不同，但是理论相同.本题涉及到了比较多的考点，考查物 理知识的灵活应用，我们在日常生活中要认真观察生活中的物理现象，并认真分析， 而综合性的题目也在逐步的成为中招的宠儿.2. （ 2分）（2019?闵行区一模）下列各物理量中，可以用来鉴别物质的是（ ）A .密度B .体积C .质量D .重力考 密度的应用与物质鉴别. 占： 八、、♦分 密度是物质的特性，不同的物质密度一般是不同的，因此根据密度的大小可鉴别不同 析：的物质.解 解：密度是物质的特性，不同的物质密度一般是不同的，而体积、质量、重力不是物 答：质的特性，和物质的种类没有关系，所以鉴别物质的种类应该利用密度的不同.故选A .点 能够用来鉴别物质种类的物理量有密度、比热容、热值、熔点、沸点等，但是也不能 评：单纯只看这几个量的大小，还要结合多方面的知识，如：气味、颜色等来判断.3.（ 2分）（2019?闵行区一模）如图 2所示的实例中，目的是为了减小压强的是（）拔火罐瓶吞鸡蛋考减小压强的方法及其应用.占：八、、♦专压强、液体的压强.题：分（1）增大压强的方法：在压力一定时，减小受力面积来增大压强；在受力面积一定时,析：增大压力来增大压强；（2）减小压强的方法：在压力一定时，增大受力面积来减小压强；在受力面积一定时, 减小压力来减小压强. 解解：A、刀刃磨得很薄，在压力一定时，通过减小受力面积增大了压强，不符合题意；答：B、切鸡蛋的线很细，在压力一定时，通过减小受力面积增大了压强，不符合题意；C、书包背带很宽，在压力一定时，通过增大受力面积减小了压强，符合题意；D、别针的针头很尖，在压力一定时，通过减小受力面积增大了压强，不符合题意. 故选C.点掌握压强大小的影响因素，利用控制变量法解释生活中有关增大和减小压强的问题.评：4. （2分）（2019?闵行区一模）下面电器正常工作时电流最接近4安的是（）A. 电视机B.笔记本电脑C.台灯D.电吹风考占：八、、电流的大小.专题：应用题；电流和电路.分析:本题考查用电器的电流大小，可用电功率公式将电流转变为电功率，以便分析.解答: 解：家用电器的额定电压都是220V，根据P=UI得，工作电流为4A的用电器的电功率是880W.电视机的电功率约为100W;笔记本电脑越80W左右；台灯的电功率约为30W;电吹风的功率约是800W 左右，所以最接近的是家用电吹风.故选D .点对于每个用电器的电流大小是多少，我们是有些陌生，不过我们可以借助我们比较熟评：悉的电功率来进行分析.5. （2分）（2019?宁德）如图所示，电冰箱内有一个通过冰箱门来控制的开关，当冰箱门打开时，开关闭合使冰箱内的照明灯点亮；当冰箱门关闭时，开关断开使冰箱内的照明灯熄题：刀刃磨得很薄切鸡蛋的线很细书包背带很宽别针的针头很尖分当冰箱门打开时，开关闭合使冰箱内的照明灯点亮，灯泡与电源接通，结合四个选项析：进行分析即可.解解：关门时，弹簧受压，此时灯泡不亮；开门时，弹簧恢复原状，开关与灯泡所在电答：路接通，灯泡亮；能表示冰箱门打开状态的是A、C,故B、D是闭合状态，不符合题意；A中的灯泡没有与电源接通，所以灯不亮，故A不符合题意，C中开关闭合，灯泡所在电路接通，因此符合题意.故选C.点此类电学应用题目，要结合电路知识和生活经验分析.评：6. (2分)(2019?成都一模)两只完全相同的平底鱼缸甲和乙，盛有适量的水，把小木船放入乙后，小木船处于漂浮状态，此时两鱼缸内的水面刚好相平，如图所示. 若水对鱼缸底的压强为P甲和P乙，鱼缸对桌面的压力为F甲和F乙，则它们的关系正确的是( )A.P甲v P乙，F甲vB. p甲=卩乙，F甲=F乙C. P甲=卩乙，F甲v F乙D. P甲v P乙，F甲=F乙F乙考占：八、、压强大小比较；压力及重力与压力的区别.专题：压强、液体的压强.分析: (1)根据液体压强公式p= p h比较水对鱼缸底的压强为P甲和P乙；(2)水平面上物体的压力和自身的重力相等，据此可知甲、乙两鱼缸对桌面的压力关系.解答: 解: (1)因为此时两鱼缸内的水面刚好相平，由液体压强公式p= p h可得水对鱼缸底的压强为P甲=P 乙；(2)根据水平面上物体的压力和自身的重力相等和G=mg可知，把小木船放入乙后，小木船处于漂浮状态，甲、乙两鱼缸对桌面的压力相等.故选B .占八、、评：本题考查了学生对重力公式、阿基米德原理和物体的漂浮条件的掌握和运用，知识点多，属于难题.用好条件两鱼缸内的水面刚好相平，船重等于排开的水重”是本题的关键.7. (2分)(2019?河南)图是甲、乙两种物质的质量和体积的关系图象. 若用质量相等的甲、乙两种物质分别制成实心正方体A、B，把它们平放在水平地面上，则两正方体A、B对水平地面的压强之比为( )A. 8: 1B. 4: 3C. 1：2 D . 4: 1考占：八、、压强的大小及其计算；密度的计算.专题：计算题；压轴题；信息给予题；比例法.分析:(1)根据图象给出的数据求出甲、乙两物质的密度之比，两正方体A、B的质量相冋，根据V=f^得出A、B的体积之比，从而得出边长之比；(2)知道A、B的密度关系、边长的大小关系，正方体对地面的压强p===： J- *=」・=pLg ，据此求压强大小关系.S S S解：33(1)由图可知，当甲的体积为 1cm 3时，质量为8g ，所以甲的密度为8g/cm 3;当乙的体积为4cm 3时，质量为4g ,所以乙的密度为1g/cm 3;所以p 甲：p 乙=8 : 1;■/ V=卫,p 甲：p 乙=8:1, m 甲：m 乙=1 ： 1,P二 V 甲：V 乙=1: 8,•/ V=L 3,•••边长(高)之比：L 甲：L 乙=1: 2;(2) v 正方体对地面的压强：p ===陀_ P 牝_PSLjp===' -= p Lg ，•••两正方体 A 、B 对水平地面的压强之比：p 甲：p 乙=p 甲 L 甲 g : p 乙 L 乙 g= (8X1): (1 >2) =4: 1. 故选D .点本题考查了学生对重力公式、密度公式、压强公式的掌握和运用，本题关键：一是通评：过图象求出甲、乙两物质的密度之比，二是利用好方形或圆柱形均匀物体对水平地面 压强的推导公式p= p Lg .& ( 2分)(2019?山西)如图是一个自动体重测试仪的工作原理，有关它的说法正确的是A .体重显示表是用电压表改装成的B . 4 体重测试仪电路由于缺少开关，始终处于通路C.4 体重越大，体重显示表的示数越大D .勺体重测试仪所测体重越大，电路消耗的总功率越少考点：：欧姆定律的应用；滑动变阻器的使用；电功率的计算.专题：丿应用题；压轴题；推理法；图析法. 分析： L(1) 根据电表的正确使用，即电流表串联在电路中，电压表并联在电路中判断体重 显示表；(2) 当自动体重测试仪的上方无物体时，滑片位于绝缘体的位置，电路断路； (3)当测试仪所测体重越大时，滑动变阻器接入电路的电阻越小，根据欧姆定律可 知电路中电流的变化，根据 P=UI 可知电路消耗的变化.解答：丿解: (1)由电路图可知，体重测试仪串联在电路中，所以体重显示表是用电流表改装 成的，故A 不正确；(2)当自动体重测试仪的上方无物体时，滑片位于绝缘体的位置，电路断路，故B 不正确；根据I=可知，电路中的电流变大，即体重显示表的示数越大，故C 正确；解 答:（4）根据P=UI可知，电路消耗的总功率越大，故D不正确.故选C.点评：解决本题的关键是欧姆定律、电功率公式的应用以及滑动变阻器的正确使用；并会将理论知识应用到实际生活当中，真正体会从物理走向生活的理念.9. （2分）（2019?闵行区一模）如图所示的电路，电源电压不变.闭合电键S,正常工作一段时间后灯L2熄灭•已知电路中只有一处发生故障，且只发生在灯L i或L2上，则下列判断错误的是（）A .如果只有一个电表的示数变大，这个电表一定是电压表B .如果电压表、电流表示数均变小，一定是电灯L2断路C .如果电压表、电流表示数均变大，一定是电灯L2短路D .如果只有一个电表的示数变大，一定是电灯L i短路考点：电流表、电压表在判断电路故障中的应用.专题：欧姆定律.分析：闭合开关，电路正常工作，过一段时间，灯L2熄灭，说明电灯L2断路或短路或者L i 断路，如果L i短路，则L2可以发光；假设故障的可能，并得出对应仪表示数的变化，根据相应的现象一一排除，最终选出符合题意的答案.解答：解：根据电路图可知，两灯泡串联，电流表测量串联电路的电流，电压表测量L i两端的电压；如果灯L2短路，电路为L i的基本电路，电压表测量电源电压，因此电流表和电压表示数均变大；如果灯L2断路，则电流表示数为零，电压表示数为零；如果灯L i断路，则电流表为零，电压表测量电源电压，故电压表示数变大；根据上面的分析可知，ABC正确，D错误.故选D.点评：用电压表判断电路故障时，如果有示数，说明与电压表串联的元件是完好的；如果无示数，说明与电压表串联的元件有断路，或与电压表并联的元件短路.二、填空题（共28分）10. （3分）（20i9?闵行区一模）在家庭电路中，日光灯正常工作的电压为220 伏，它与控制它的电键是串联连接的，与家中的空调是并联连接的（后两空选填串联”或并联”.考点：家庭电路工作电压、零线火线的辨别方法；家庭电路的连接. 专题：应用题；电与热、生活用电.分析：家庭电路电压是220V ;各电路元件首尾顺次连接的连接方式是串联，串联电路只有一条电流路径；电路元件首首相连、尾尾相连的连接方式是并联，并联电路有多条电流路径；据此分析答题.解答：解：家庭电路中，日光灯正常工作时两端的电压是220伏；每盏电灯应能独立工作，日光灯与空调之间是并联连接的；电键应控制灯的通断，电键和所控制的日光灯是串联连接的. 故答案为：220;串联；并联.一角时，它的密度将不变；若将铜片锤打变形,则它的密度将不变.(后两空选填变大”、变小”或不变””考点：密度及其特性.专题：丿应用题；密度及其应用.分析：)L (1)根据密度是表示单位体积某种物质的质量的多少来理解密度的意义；(2)密度是物质的一种特性，每种物质都有自己的密度，不冋物质的密度一般不冋，质量、体积的变化一般不会引起密度的变化，只有气体在膨胀和被压缩时，密度会发生明显的变化.解答：丿丿解：铜的密度是8.9X103千克/米3,表示的物理意义是：体积为1立方米的铜质量为3.9XI0千克；因为密度不随物体的体积、形状的变化而变化，将铜片剪去一角时，它的密度将不变，将铜片锤打变形，它的密度也不变.故答案为：体积为1立方米的铜质量为8.9 X103千克；不变；不变.点评：:、本题考查了学生对密度概念的了解与掌握，知道密度是物质的特性，同种物质(同种状态)密度相同. 12. ( 3分)(2019?闵行区一模)10秒内通过某导体横截面的电荷量为2库，通过导体的电流为0.2安，这段时间内电流做功12焦，导体两端的电压为6伏•若该电路是由干电池提供电压，则需要4节串联使用.考点：1电量及其计算；电功的计算.专题：计算题.分析：由电量的计算公式可求得电流；由电功W=Ult可求得电压；知道干电池电压为1.5V，电池串联总电压等于各电池电压的和.解答：丿解 :由q=lt可得：电流1—-0.2A ；10s由W=UIt可得：电压U= ' = =6V ；It 0. 2AX10s需要的干电池数目为：='；=4节；LEV 1.5V故答案为：0.2 ；6；4.点评：: 本题考查电量及电功计算公式的应用，冋时应记住一节干电池的电压为 1.5V .13. (3分)(2019?闵行区一模)今年6月我国蛟龙号”载人深潜器挑战7000米深海.当载人深潜器在水下500米处，受到浮力的方向为竖直向上.它逐渐下潜到1000米过程中，所受到的浮力将不变，所受到水对它的压强将变大(后两空选填变大”、不变”或变小”).考点：液体的压强的特点；阿基米德原理.专题：丿玉强、液体的压强；浮力.分析：(1)浮力是液体对浸在液体中的物体产生的向上托的作用，因此浮力的方向是竖直向上的；(2)蛟龙号”潜水器浸没在水中，利用阿基米德原理分析下潜过程中所受浮力的变化情况；(3)已知海水的密度和蛟龙号”潜水器所处深度的变化，利用p- pgh分析潜水器受到海水的压强的变化.解答：勺解: (1)深潜器在海水中受到浮力方向是竖直向上的；(2)因为蛟龙号”潜水器在水面下完全浸没，所以下潜过程中排开水的体积不变，由阿基米德原理F浮=p液gv排可知，密度不变、排开液体的体积不变，故浮力不变.(3)当潜水器继续下潜的过程中，浮力虽然不变，但深度增加，由p= p h知，压强P变大.故答案为：竖直向上；不变；变大.点评：本题考查了影响浮力和液体压强的因素，分析此类问题时明确各自的影响因素，抓住排开水的体积和深度的变化是解题的关键.14. ( 3分)(2019?德城区二模)如图所示，是空调的中国能效标识”低于5级的产品不允许生产和销售.据图可知空调A的输入功率为1000W ，正常工作时的电流为4.5 安•假设它们都工作2小时，则高效节能空调A比一般节能空调B能节约0.46千瓦时的电能.考点：电功率与电压、电流的关系；电功的计算.专题：1电能和电功率.分析：(1)由图读出空调A的输入功率；(2)根据公式P=UI求出其正常工作时的电流；(3)根据公式W=Pt求出两种空调消耗的电能，两者之差就是节约的电能.解答：丿t 解: (1)据图可知空调A的输入功率为1000W；(2)正常工作时的电流：I==…M:' ^4.5A ；220V(3)咼效节能空调消耗的电能W1=P1t=1kW >2h=2kW?h, 一般节能空调消耗的电能W2=P2t=1.23kW X2h=2.46kW?h,所以咼效节能空调A比一般节能空调节约的电能W=W2W1=2.46kW?h-2kW?h=0.46kW?h.故答案为：1000W ；4.5；0.46.点评：此题主要考查的是学生对电功率和电能计算公式的理解和掌握，基础性题目，注意单位的换算.15. (3分)(2019?闵行区一模)如图所示电路，电源电压保持不变. R i、R2分别为5欧和10欧，闭合电键S1和S2,电阻R1与R2两端的电压之比为1: 1 ，电流表A1与A2示数之比为2：1 .若断开电键0,电流表A乙的示数不变(选填A1” A2”或A”)考点：欧姆定律的应用；并联电路的电流规律；并联电路的电压规律.专题：计算题；电路和欧姆定律.分析：1| | 由电路图可知，两开关闭合时，两电阻并联，电流表A1测R1支路的电流，A2测R2支路的电流，A测干路电流；根据并联电路的电压特点得出两电阻两端的电压之比，根据欧姆定律得出电流表A1与A2示数之比；根据并联电路的特点判断断开电键S解答：丿解:由电路图可知，两开关闭合时，两电阻并联，电流表A1测R1支路的电流，A2则R2支路的电流，A测干路电流.•••并联电路中各支路两端的电压相等，•••电阻R1与R2两端的电压之比为1 : 1；••T=,_y_•••电流表A i与A2示数之比土=¥=匹=遊_ =；12卫Ri 5Q•••并联电路中各支路独立工作、互不影响，且干路电流等于各支路电流之和，•••断开电键S i时，电流表A i的示数变小，A2的示数不变，A的示数变小.故答案为：1 : 1 ; 2: 1 ; A2.点评：本题考查了并联电路的特点和欧姆定律的应用，分清电键闭合和断开时电路的变化是关键.16. （2分）（2019?闵行区一模）如图所示的电路中，电源电压保持不变.闭合电键S,当滑片P向右移动时，电流表A的示数将变大，电流表A的示数和电压表V的示数的乘积将变大.（均选填变大” 不变”或变小”）考点：1电路的动态分析.专题：1电路变化分析综合题.分析：:先根据滑动变阻器的正确使用方法分析电路电阻的变化，然后根据电阻的作用确定电路中电流的大小；再利用U-IR确定电压表V示数的变化，最后判断电流表A的示数和电压表V的示数的乘积的变化.解答：丿解：当滑片P向右移动时，滑动变阻器接入电路的阻值变小，即总电阻变小，所以电流表的示数变大；因为电压表V测量定值电阻两端的电压，根据U-IR可得电压表V示数变大，故电流表A的示数和电压表V的示数的乘积将变大.故答案为：变大；变大.点评：本题是一道闭合电路的动态分析题，知道滑片移动时滑动变阻器接入电路阻值如何变化，是正确解题的前提，熟练应用串联电路特点及欧姆定律是正确解题的关键.17. （4分）（2019?西藏一模）如图所示，底面积不同的薄壁圆柱形容器内分别盛有甲、乙两种液体，已知两液面相平，它们对容器底部压强相等，则它们对容器底的压力F甲大于F乙，若分别在两容器中浸没一个完全相同的实心金属球，液体均无溢出，则液体对容器底的压强P甲’ 小于P乙’（选填大于” 等于”或小于”）.考点：液体的压强的计算；压力及重力与压力的区别.专题：丿压强、液体的压强.分析：（1）根据p-分析压力的大小关系；（2）根据两容器中液面深度相同，对容器底的压强相同，根据p- p h分析液体密度的大小关系；小球的体积相等，浸没后，排开液体的体积相等，根据V-Sh分析液面高度的变化，根据p- pgh分析压强的变化.解答：丿i/\解: （1）它们对容器底部压强相等，甲的底面积大于乙的底面积，根据p-可知，甲容器底受的压力大于乙容器底受的压力；（2）两液面相平，它们对容器底部压强相等，根据p- p h可知，两液体的密度相同；小球的体积相等，浸没后，排开液体的体积相等，甲的底面积大于乙的底面积，根据V排-Sh可知，乙液面升高的高度大于甲液面升高的高度，即h甲v h乙，根据p- pgh 可知，乙液体对容器底的压强大于甲液体对容器底的压强.故答案为：大于；小于.点评：此题主要考查的是学生对液体压强、压力计算公式的理解和掌握，弄清楚液面高度变化是解决此题的关键.18. （4分）（2019?闵行区一模）某小组在探究物体对支撑面的压力大小与什么因素有关时，用左端固定在桌子一端的弹性薄钢片进行实验. 先将钢片水平放置， 再将重力不同的砝码放置在钢片中间，其实验步骤与现象如图（a ）、（b ）和（c ）所示•接着，将钢片右端抬起与水平方向成一定夹角， 将砝码放置在钢片中间，其实验步骤与现象如图（d ）、（ e ）所示•（砝 码重 G a < G b <G c =G d =G e ）（1） 分析比较图（a ）、（b ）、（c ）,可以得出的初步结论是: 上，物体的重力越大，对支撑面的压力越大（2） 分析比较图（c ）、（d ）、（e ）,可以得出的初步结论是: 与水平方向夹角越大，物体对支撑面的压力越小 考点：控制变量法与探究性实验方案. 专题：探究型实验综合题.分析：物体对支撑面有压力作用，压力的大小是通过支撑面的弯曲体现的，压力越大支撑面 的弯曲越明显，然后再根据压力和重力之间的关系进行解答.解答：解：（1）分析比较图（a ）、（b ）、（ c ）可知，砝码越重，弹簧片弯曲越明显，故可得 出的结论是：物体放在水平放置的支撑面上，物体的重力越大，对支撑面的压力越大;（2）分析比较图（c ）、（d ）、（e ）可知，砝码的质量相同，支撑面与水平方向夹角越 大，支撑面变形越小，故可得出的结论是：当物体重力相同时，支撑面与水平方向夹 角越大，物体对支撑面的压力越小. 故答案为：（1）物体放在水平放置的支撑面上，物体的重力越大，对支撑面的压力越 大；（2）当物体重力相同时，支撑面与水平方向夹角越大，物体对支撑面的压力越小.点评：此题主要考查的是学生对转换法和控制变量法在实验中的运用，纳结论的能力.三、作图题（每题 3分，共6 分）19. （ 3分）（2019?厦门）如图所示，物体 A 漂浮在液面上，请画出物体 A 所受到的浮力F 浮的示意图.考点：力的示意图. 专题：作图题；压轴题.分析：（1）当物体漂浮在液面时，物体受到的浮力方向竖直向上，作用点在物体重心上；（2）用一条带箭头的线段把浮力的大小、方向、作用点表示出来，就是浮力的示意 图.解答：解：物体所受浮力的方向是竖直向上的，从重心开始竖直向上画一条带箭头的线段表示出浮力，并标出 F 浮，如下图所示：F,■ F力的方向，起点或终点表示力的作用点.20. （3分）（2019?闵行区一模）在图所示，有两根导线未连接，请用笔代替导线，补上后 要求：L 1和L 2并联，电流表测L 1的电流，电键S 控制L 2. 考点：实物的电路连接. 专题：电流和电路.分析：灯L i 和灯L 2并联时，首首相联、尾尾相连接到电流表的负接线柱上即可；电流表与被测电路串联，开关与被控制的电路串联.解答：解：使电源正极与L 2的左接线柱相连，开关与电源的负极相连，如下图所示：物体放在水平放置的支撑面当物体重力相同时，支撑面 以及根据实验现象归点评：作力的示意图，要用一条带箭头的线段表示力，线段的长度表示力的大小，箭头表示点评：本题考查了根据题意连接实物图和，属于基础知识，也是我们要掌握的基本技能.四、计算题(21题4分，22题7分，23题8分，24题9分，共28分)—4 321. (4分)(2019?闵行区一模)体积为5 X10 米的木块，有的体积露出水面，求：木块受到的浮力大小.考点：阿基米德原理.专题：浮力.分析：木块排开水的体积等于浸没的体积，然后利用阿基米德原理求木块受到的浮力大小.解答：解：V 排=(1 —) ^5X10 —4m3=3X10 —4m3F浮=p水g V排3 34 3=1.0 X0 kg/m >9.8N/kg XXX O- m=2.94N .答：木块受到的浮力为2.94N .点评：本题考查了学生对阿基米德原理及其推导公式 F s=G排=p液gV排的掌握和运用，属于基础题目.22. ( 7分)(2019?闵行区一模)在图所示的电路中，L标有3V 1.5W”字样.当S1、S3闭合，S2断开时，L正常发光；当S2闭合，S1、S3断开时，电流表示数为0.2A •设L的电阻不变.贝(1)电源电压为多少伏？(2)R的电阻为多少欧？(3)当S3闭合，S1、S2断开时，R两端的电压为多少伏？考点：欧姆定律的应用；电路的三种状态；并联电路的电压规律；电阻的串联；电功率的计算.专题：计算题；电路和欧姆定律；电能和电功率.分析：(1)当Sv S3闭合，S2断开时，灯L与电阻R并联，根据并联电路的电压特点和L 正常发光可知电源的电压；、、、、(2)根据P=—求出灯泡的电阻，当S2闭合，S1、S3断开时，L与R串联，电流表R测电路中的电流，根据欧姆定律求出电路中的总电阻，再根据电阻的串联求出R的阻值；(3)当S3闭合，S1、S2断开时，电阻R被短路，两端的电压为0.解答：解：(1)当S1、S3闭合，S2断开时，灯L与电阻R并联，且L正常发，•••并联电路中各支路两端的电压相等，•••电源的电压U=U L=U R=3V；(2)根据P=卫-可得，灯泡的电阻：。
