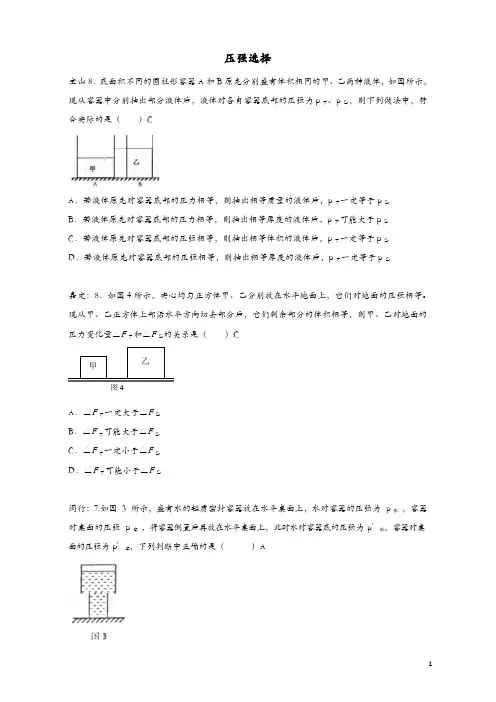

压强选择宝山8．底面积不同的圆柱形容器A 和B 原先分别盛有体积相同的甲、乙两种液体，如图所示，现从容器中分别抽出部分液体后，液体对各自容器底部的压强为p 甲、p 乙，则下列做法中，符合实际的是（ ）CA ．若液体原先对容器底部的压力相等，则抽出相等质量的液体后，p 甲一定等于p 乙B ．若液体原先对容器底部的压力相等，则抽出相等厚度的液体后，p 甲可能大于p 乙C ．若液体原先对容器底部的压强相等，则抽出相等体积的液体后，p 甲一定等于p 乙D ．若液体原先对容器底部的压强相等，则抽出相等厚度的液体后，p 甲一定等于p 乙嘉定：8．如图4所示，实心均匀正方体甲、乙分别放在水平地面上，它们对地面的压强相等。
现从甲、乙正方体上部沿水平方向切去部分后，它们剩余部分的体积相等，则甲、乙对地面的压力变化量△F 甲和△F 乙的关系是（ ）CA ．△F 甲一定大于△F 乙B ．△F 甲可能大于△F 乙C ．△F 甲一定小于△F 乙D ．△F 甲可能小于△F 乙闵行：7.如图 3 所示，盛有水的轻质密封容器放在水平桌面上，水对容器的压强为 p 水 ，容器对桌面的压强 p 容 ，将容器倒置后再放在水平桌面上，此时水对容器底的压强为 p ′水，容器对桌面的压强为 p ′容，下列判断中正确的是（ ）A图4A．p水 > p′水, p容 > p′容B． p水 > p′水, p容 < p′容C．p水 < p′水, p容 > p′容D． p水 > p′水，p容 < p′容闵行: 8.小宇在水中先放入大量食盐，待食盐不再溶解后，盐水密度为ρ，再放入鸡蛋，观察到鸡蛋处于漂浮状态，如图 4（甲）所示。
液体静置一段时间后，此时盐水密度仍为ρ，她发现鸡蛋下降至图 4（乙）所示位置。
对此过程的判断，正确的是（）CA. 液体对容器底部压强变大，鸡蛋受到浮力不变，重力不变B. 液体对容器底部压强不变，鸡蛋受到浮力变小，重力变小C. 液体对容器底部压强变大，鸡蛋受到浮力变大，重力变大D. 液体对容器底部压强变大，鸡蛋受到浮力变大，重力不变闵行: 10.如图 6 所示，A、B 两个相同的薄壁轻质柱形容器放在水平地面上，两容器中分别盛有相同深度的水和酒精。
表格实验题宝山:26、某小组同学按图所示的电路图连接电路,做“探究串联电路的特点”实验、在实验过程中,他们用电流表测出通过A、B、C三处的电流（I总、I1和I2）,用电压表测出各个电阻两端的电压和电源两端的总电压（U1、U2和U总）,并通过用不同阻值的电阻和改变电源电压的高低,进行多次实验,正确记录测得的实验数据如表所示、（1）分析比较表格中每次实验的第2、3和4列数据及相关条件,得出的初步结论是:串联电路中,各处的电流都、（2）分析比较表格中每次实验的第5、6和7列数据及相关条件,得出的初步结论是:串联电路两端的总电压等于、（3）依据电阻公式R=U/I,且利用表中两列数据,可以计算出每次实验时电路的总电阻,请将计算结果填入表中最后一列中、（4）分析比较表格中每次实验的最后三列数据及相关条件,得出的初步结论是:串联电路的总电阻等于、（5）该小组同学进一步分析表中数据,又得出以下结论:①分析比较实验序号（1、2、3）或（4、5、6）中电压与电阻数据,得出有关电压变化规律时:串联电路中,若电源电压一定,某一电阻阻值不变,另一电阻变大时,、②分析比较实验序号1、2、3、4、5和6中两个电阻两端电压的比值和两个电阻的大小的比值,得出的定量结论是:串联电路中..嘉定:26.小林和小徐通过实验研究将物体浸入液体的过程中,容器对水平桌面压力的变化情况。
如图18所示,他们将重力分别为30牛、40牛的甲、乙两个柱形物体,先后挂在弹簧测力计下,并将其逐渐浸入放在水平桌面上的同一柱形容器的液体中（液体不溢出）。
他们读出测力计示数F ,并测得容器对桌面的压力F 桌,并根据相关物理量计算出物体所受浮力F 浮,将数据记录在表一、表二中。
①小林分析比较实验序号 （14） 后得出结论:不同柱形物体浸入同一柱形容器液体中时,物体所受浮力相同,容器对桌面压力相同。
②分析表一、表二中实验序号5与8的数据与小林得出结论不符的原因（15） 。
情景实验宝山：16．某小组同学通过自学得知：在两种金属组成的回路中，如果使两个接触点的温度不同，便在回路中将会出现电流。
为了验证和探究其中规律，该小组利用铁丝和铜丝两种导线组成图6（a）所示的闭合回路，并将相连的两个交叉点A、B分别置于烧杯中和酒精灯上方。
做了如图6（a）、（b）、（c）（d）所示的四次实验。
请仔细观察图中的装置、操作和现象，归纳得出初步结论。
⑴分析比较图6中（a）（b）两图中的装置、操作和现象，归纳得出初步结论：当相互连接的两种金属丝的材料不变时，接触点之间的温度差越小，电路中的电流______。
⑵分析比较图6中（a）（c）两图[或（b）（d）两图] ，发现当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同，且用酒精灯对金属导线中部进行加热时，闭合回路中的电流表示数______（选填“变大”、“不变”或“变小”）。
据此可得出初步结论：当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同时，电路中的电流大小与金属导体中部温度高低______。
奉贤：16.某研究小组同学用硬纸片、水、刻度尺及粗细相同长短不同的玻璃管做覆杯实验，如图7（a）（b）（c）所示。
（2）同学们，仔细分析了图a和图b和c产生了测定大气压值的想法，经过讨论他们认实验装置在物理实验室测定大气压的值，不过却没有成功，你认为他们不成功的主要原因，:虹口：15. 我们的地球被一层厚厚的大气层包围着，同海水以及一切其他物体一样，大气也受到地球的引力作用，所以这层大气是不会逃逸到宇宙中去的，如果把大气比作为海洋，我们就生活在这层海洋的底部。
地球上海拔高度越高，大气越稀薄。
①根据上述信息及液体与气体的相同点，小王同学提出了有关大气压强的猜想：大气向各个方向均有压强。
他的依据是：大气受到地球引力作用，__________________。
②根据上述信息及所学液体压强的相关知识，公式P=F/S 、P=ρgh 中不能用来计算大气压强的是________，理由是_______________________________________。
压强选择宝山8．底面积不同的圆柱形容器A 和B 原先分别盛有体积相同的甲、乙两种液体，如图所示，现从容器中分别抽出部分液体后，液体对各自容器底部的压强为p 甲、p 乙，则下列做法中，符合实际的是（ ）CA ．若液体原先对容器底部的压力相等，则抽出相等质量的液体后，p 甲一定等于p 乙B ．若液体原先对容器底部的压力相等，则抽出相等厚度的液体后，p 甲可能大于p 乙C ．若液体原先对容器底部的压强相等，则抽出相等体积的液体后，p 甲一定等于p 乙D ．若液体原先对容器底部的压强相等，则抽出相等厚度的液体后，p 甲一定等于p 乙嘉定：8．如图4所示，实心均匀正方体甲、乙分别放在水平地面上，它们对地面的压强相等。
现从甲、乙正方体上部沿水平方向切去部分后，它们剩余部分的体积相等，则甲、乙对地面的压力变化量△F 甲和△F 乙的关系是（ ）CA ．△F 甲一定大于△F 乙B ．△F 甲可能大于△F 乙C ．△F 甲一定小于△F 乙D ．△F 甲可能小于△F 乙闵行：7.如图 3 所示，盛有水的轻质密封容器放在水平桌面上，水对容器的压强为 p 水 ，容器对桌面的压强 p 容 ，将容器倒置后再放在水平桌面上，此时水对容器底的压强为 p ′水，容器对桌面的压强为 p ′容，下列判断中正确的是（ ）AA．p水> p′水, p容> p′容B．p水> p′水, p容< p′容C．p水< p′水, p容> p′容D．p水> p′水，p容< p′容闵行8.小宇在水中先放入大量食盐，待食盐不再溶解后，盐水密度为ρ，再放入鸡蛋，观察到鸡蛋处于漂浮状态，如图4（甲）所示。
液体静置一段时间后，此时盐水密度仍为ρ，她发现鸡蛋下降至图4（乙）所示位置。
对此过程的判断，正确的是（）CA. 液体对容器底部压强变大，鸡蛋受到浮力不变，重力不变B. 液体对容器底部压强不变，鸡蛋受到浮力变小，重力变小C. 液体对容器底部压强变大，鸡蛋受到浮力变大，重力变大D. 液体对容器底部压强变大，鸡蛋受到浮力变大，重力不变闵行10.如图 6 所示，A、B 两个相同的薄壁轻质柱形容器放在水平地面上，两容器中分别盛有相同深度的水和酒精。

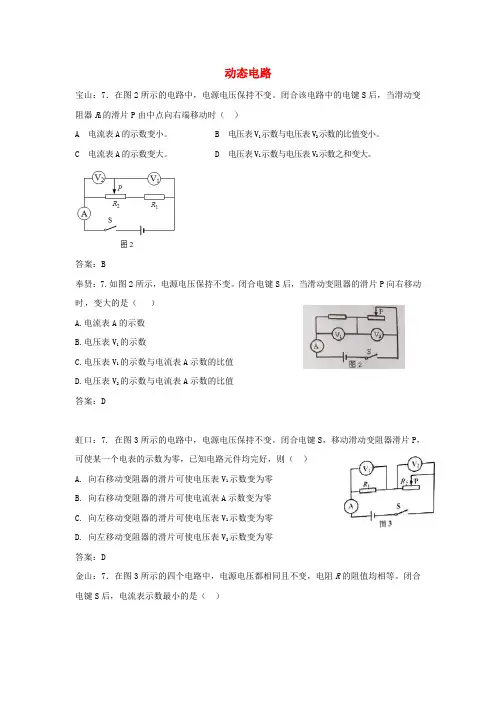

动态电路宝山：7．在图2所示的电路中，电源电压保持不变。
闭合该电路中的电键S后，当滑动变阻器R2的滑片P由中点向右端移动时（）A 电流表A的示数变小。
B 电压表V1示数与电压表V2示数的比值变小。
C 电流表A的示数变大。
D 电压表V1示数与电压表V2示数之和变大。
答案：B奉贤：7.如图2所示，电源电压保持不变。
闭合电键S后，当滑动变阻器的滑片P向右移动时，变大的是（）A.电流表A的示数B.电压表V1的示数C.电压表V1的示数与电流表A示数的比值D.电压表V2的示数与电流表A示数的比值答案：D虹口：7. 在图3所示的电路中，电源电压保持不变。
闭合电键S，移动滑动变阻器滑片P，可使某一个电表的示数为零，已知电路元件均完好，则（）A. 向右移动变阻器的滑片可使电压表V1示数变为零B. 向右移动变阻器的滑片可使电流表A示数变为零C. 向左移动变阻器的滑片可使电压表V1示数变为零D. 向左移动变阻器的滑片可使电压表V2示数变为零答案：D金山：7．在图3所示的四个电路中，电源电压都相同且不变，电阻R的阻值均相等。
闭合电键S后，电流表示数最小的是（）答案：A金山：9．在图5所示的电路中，电源电压保持不变。
闭合电键S ，将滑动变阻器的滑片P 向右移动的过程中，则下列说法正确的是（ ） A ．电压表V 的示数变小 B ．电压表V 示数与电流表A 示数的乘积变大 C ．电流表A 示数与电流表A 1示数的比值变大 D ．电压表V 示数与电流表A 1示数的比值变小 答案：C金山：15．如图8（a ）所示电路中，当电键闭合时，两电流表的指针位置均如图8（b ）所示，则通过R 1的电流为 （15） 安，R 1与 R 2阻值之比为 （16） 。
答案：15.（15）0.22；（16）4：1。
静安：7．在图1所示的电路中，电源电压保持不变。
闭合电键S 后，当滑动变阻器R 2的滑片P 由中点向右端移动时，在下列①~④项中，不变的（ ）①电流表A 1的示数 ②电流表A 2的示数 ③电流表A 2示数与电流表A 1示数的比值 ④电压表V 示数与电流表A 1示数的比值 A ．只有① B ．只有①②③C ．只有①④D ．只有①③④答案：C闵行：9. 将两个阴值不等的电阻R1和R2按如图5（甲）、（乙）所示的方式接入电路中。
情景实验宝山：16．某小组同学通过自学得知：在两种金属组成的回路中，如果使两个接触点的温度不同，便在回路中将会出现电流。
为了验证和探究其中规律，该小组利用铁丝和铜丝两种导线组成图6（a）所示的闭合回路，并将相连的两个交叉点A、B分别置于烧杯中和酒精灯上方。
做了如图6（a）、（b）、（c）（d）所示的四次实验。
请仔细观察图中的装置、操作和现象，归纳得出初步结论。
⑴分析比较图6中（a）（b）两图中的装置、操作和现象，归纳得出初步结论：当相互连接的两种金属丝的材料不变时，接触点之间的温度差越小，电路中的电流______。
⑵分析比较图6中（a）（c）两图[或（b）（d）两图] ，发现当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同，且用酒精灯对金属导线中部进行加热时，闭合回路中的电流表示数______（选填“变大”、“不变”或“变小”）。
据此可得出初步结论：当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同时，电路中的电流大小与金属导体中部温度高低______。
奉贤：16.某研究小组同学用硬纸片、水、刻度尺及粗细相同长短不同的玻璃管做覆杯实验，如图7（a）（b）（c）所示。
（2）同学们，仔细分析了图a和图b和c产生了测定大气压值的想法，经过讨论他们认为装置在物理实验室测定大气压的值，不过却没有成功，你认为他们不成功的主要原因，可能虹口：15. 我们的地球被一层厚厚的大气层包围着，同海水以及一切其他物体一样，大气也受到地球的引力作用，所以这层大气是不会逃逸到宇宙中去的，如果把大气比作为海洋，我们就生活在这层海洋的底部。
地球上海拔高度越高，大气越稀薄。
①根据上述信息及液体与气体的相同点，小王同学提出了有关大气压强的猜想：大气向各个方向均有压强。
他的依据是：大气受到地球引力作用，__________________。
②根据上述信息及所学液体压强的相关知识，公式P=F/S 、P=ρgh 中不能用计算大气压强的是________，理由是_______________________________________。

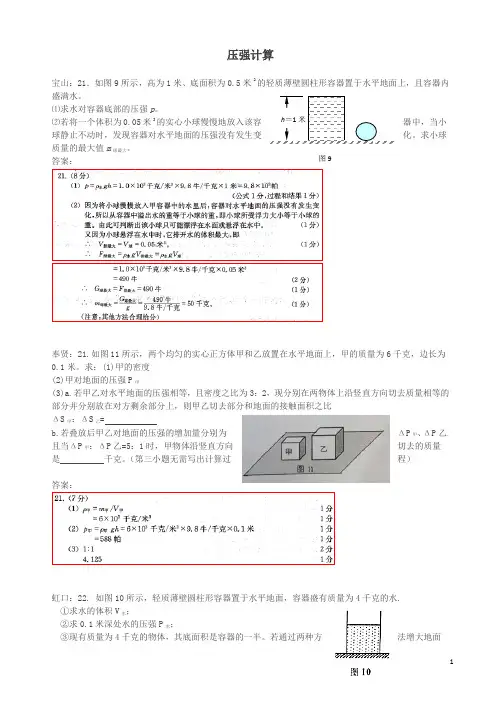

压强计算宝山：21．如图9所示，高为1米、底面积为0.5米2的轻质薄壁圆柱形容器置于水平地面上，且容器内盛满水。
⑴求水对容器底部的压强p 。
⑵若将一个体积为0.05米3的实心小球慢慢地放入该容器中，当小球静止不动时，发现容器对水平地面的压强没有发生变化。
求小球质量的最大值m 球最大。
答案：奉贤：21.如图11所示，两个均匀的实心正方体甲和乙放置在水平地面上，甲的质量为6千克，边长为0.1米。
求：(1)甲的密度 (2)甲对地面的压强P 甲(3)a.若甲乙对水平地面的压强相等，且密度之比为3：2，现分别在两物体上沿竖直方向切去质量相等的部分并分别放在对方剩余部分上，则甲乙切去部分和地面的接触面积之比b.若叠放后甲乙对地面的压强的增加量分别为ΔP 甲、ΔP 乙，且当ΔP 甲：ΔP乙=5：1时，甲物体沿竖直方向切去的千克。
（第三小题无需写出计算过程） 答案：图9虹口：22. 如图10所示，轻质薄壁圆柱形容器置于水平地面，容器盛有质量为4千克的水.①求水的体积V 水；②求0.1米深处水的压强P 水；③现有质量为4千克的物体，其底面积是容器的一半。
若通过两种方法增大地面受到的压强，并测出压强的变化量，如下表所示.根据表中的信息，通过计算判断将物体放入容器时是否有水溢出，若有水溢出请求出溢出水的重力G 溢水，若无水溢出请说明理由. 答案：金山：23．如图14所示，底面积为10米2、高为0.4米长方体甲（ρ甲＝2×103千克/米3）和底面积为米2的薄壁柱形容器乙放在水平地面上。
乙容器足够高，内盛有0.1米深的水。
（1）求甲的质量m 甲。
（2）求水对乙容器底部的压强p 水。
（3）现沿水平方向将长方体甲截取一定的厚度，并将截取部分竖直放入乙容器中，使出甲对地面的压强减少量。
答案：静安：22．盛有水的薄壁圆柱形容器置于水平地面，其底面积为2×10-2米2，甲和乙是由同种金属制成、体积不同的圆柱体。

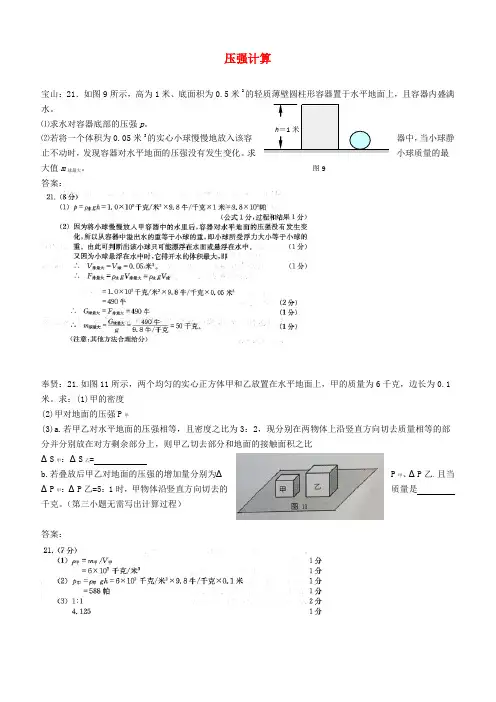

压强计算宝山：21．如图9所示，高为1米、底面积为0.5米2的轻质薄壁圆柱形容器置于水平地面上，且容器内盛满水。
⑴求水对容器底部的压强p 。
⑵若将一个体积为0.05米3的实心小球慢慢地放入该容器中，当小球静止不动时，发现容器对水平地面的压强没有发生变化。
求小球质量的最大值m 球最大。
答案：奉贤：21.如图11所示，两个均匀的实心正方体甲和乙放置在水平地面上，甲的质量为6千克，边长为0.1米。
求：(1)甲的密度 (2)甲对地面的压强P 甲(3)a.若甲乙对水平地面的压强相等，且密度之比为3：2，现分别在两物体上沿竖直方向切去质量相等的部分并分别放在对方剩余部分上，则甲乙切去部分和地面的接触面积之比 ΔS 甲：ΔS 乙=b.若叠放后甲乙对地面的压强的增加量分别为ΔP 甲、ΔP 乙，且当ΔP 甲：ΔP 乙=5：1时，甲物体沿竖直方向切去的质量是 千克。
（第三小题无需写出计算过程）虹口：22. 如图10所示，轻质薄壁圆柱形容器置于水平地面，容器盛有质量为4千克的水. ①求水的体积V 水；②求0.1米深处水的压强P 水；③现有质量为4千克的物体，其底面积是容器的一半。
若通过两种方法增大地面图9受到的压强，并测出压强的变化量，如下表所示.根据表中的信息，通过计算判断将物体放入容器时是否有水溢出，若有水溢出请求出溢出水的重力G 溢水，若无水溢出请说明理由. 答案：金山：23．如图14所示，底面积为102米2、高为0.4米长方体甲（ρ甲＝2×103千克/米3）和底面积为2102米2的薄壁柱形容器乙放在水平地面上。
乙容器足够高，内盛有0.1米深的水。
（1）求甲的质量m 甲。
（2）求水对乙容器底部的压强p 水。
（3乙容器中，使得水对容器底部的压强最大，且长方体甲对地面的压强减少量最小，求出甲对地面的压强减少量。
答案：静安：22．盛有水的薄壁圆柱形容器置于水平地面，其底面积为2×10-2米2，甲和乙是由同种金属制成、体积不同的圆柱体。

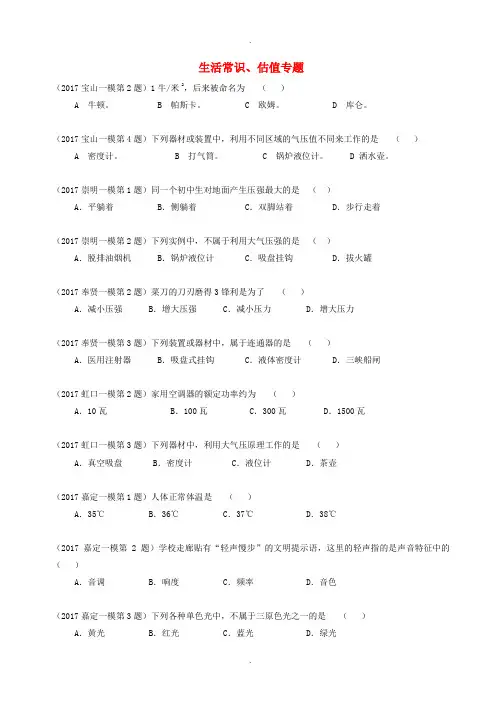

生活常识、估值专题（2017宝山一模第2题）1牛/米2，后来被命名为（）A 牛顿。
B 帕斯卡。
C 欧姆。
D 库仑。
（2017宝山一模第4题）下列器材或装置中，利用不同区域的气压值不同来工作的是（）A 密度计。
B 打气筒。
C 锅炉液位计。
D 洒水壶。
（2017崇明一模第1题）同一个初中生对地面产生压强最大的是（）A．平躺着B．侧躺着C．双脚站着D．步行走着（2017崇明一模第2题）下列实例中，不属于利用大气压强的是（）A．脱排油烟机B．锅炉液位计C．吸盘挂钩D．拔火罐（2017奉贤一模第2题）菜刀的刀刃磨得3锋利是为了（）A．减小压强 B．增大压强 C．减小压力 D．增大压力（2017奉贤一模第3题）下列装置或器材中，属于连通器的是（）A．医用注射器 B．吸盘式挂钩 C．液体密度计 D．三峡船闸（2017虹口一模第2题）家用空调器的额定功率约为（）A．10瓦 B．100瓦 C．300瓦 D．1500瓦（2017虹口一模第3题）下列器材中，利用大气压原理工作的是（）A．真空吸盘 B．密度计 C．液位计 D．茶壶（2017嘉定一模第1题）人体正常体温是（）A．35℃ B．36℃ C．37℃ D．38℃（2017嘉定一模第2题）学校走廊贴有“轻声慢步”的文明提示语，这里的轻声指的是声音特征中的（）A．音调 B．响度 C．频率 D．音色（2017嘉定一模第3题）下列各种单色光中，不属于三原色光之一的是（）A．黄光 B．红光 C．蓝光 D．绿光（2017嘉定一模第4题）以下仪器的工作原理利用了大气压知识的是（）A．液体密度计 B．液位计 C．U形管压强计 D．离心式水泵（2017静安一模第1题）一节干电池的电压为（）A．1.5伏B．24伏C．110伏D．220伏（2017静安一模第2题）下列实例中，属于利用连通器原理工作的是（）A．吸尘器B．船闸C．温度计D．订书机（2017静安一模第3题）下列各物理量中，能鉴别物质的物理量是（）A．密度B．质量C．重力D．热量（2017闵行一模第1题）我国家庭电路的电压是（）A 220VB 110VC 24VD 1.5V（2017闵行一模第2题）通过实验首先找出电流与电压关系的科学家是（）A 帕斯卡B 欧姆C 伏特D 牛顿（2017闵行一模第3题）在图1所示的实例中，不是利用连通器原理工作的是（）A 茶壶B 下水道U型弯管C 锅炉液位计D 吸盘挂衣钩（2017浦东一模第1题）一节普通新干电池的电压是（）A．1伏B．1.5伏C．2伏D．3伏（2017浦东一模第2题）首先通过实验测出大气压强的科学家是（）A．瓦特B．阿基米德C．帕斯卡D．托里拆利（2017浦东一模第3题）电能表上的“千瓦时”，是下列哪个物理量的单位（）A．电流B．电压C．电阻D．电功（2017浦东一模第4题）动物大都有各自的“绝活”，图1所示的“绝活”中，可以减小压强的是 （ ）（2017普陀一模第1题）下列实例中，属于利用连通器的是 （ ） A ．吸尘器 B ．液位计 C ．温度计 D ．订书机（2017普陀一模第2题）坦克装有宽大的履带是为了 （ ） A ．增大压力 B ．增大压强 C ．减小压力 D ．减小压强（2017青浦一模第2题）首先发现“电流周围存在磁场”的科学家是 （ ） A ．安培 B ．托里拆利 C ．欧姆 D ．奥斯特（2017青浦一模第3题）家用电饭煲正常工时的电流约为 （ ） A ．0.03安 B ．0.3安 C ．3安 D ．30安（2017青浦一模第4题）下列器材或装置中，不是利用连通器原理进行工作的是 （ ）A ．茶壶B ．注射器C ．船闸D ．锅炉水位器（2017松江一模第1题）一节新干电池的电压为（ ） A ．1.5伏 B ．3伏 C ．24伏 D ．220伏（2017松江一模第2题） 书包背带做得较宽是为了（ ） A ．增大压强 B ．减小压强 C ．增大压力 D ．减小压力（2017松江一模第3题）在图1所示的实例中，利用连通器原理工作的是（ ）A ．骆驼的脚掌B ．野牛的角C ．鹰爪D ．啄木鸟的嘴图1A ．喷水枪B ．注射器C ．人耳半规管D ．离心式水泵图1图1（2017徐汇一模第1题）首先测出大气压强值的科学家是 （ ） A.阿基米德 B.帕斯卡 C.托里拆利 D.伽利略（2017徐汇一模第2题）冰融化成水后，不变的物理量是 （ ） A.密度 B.体积 C.质量 D.比热（2017徐汇一模第3题）下列器材或装置中，利用连通器原理工作的是 （ ） A.喷水枪 B.船闸 C.抽水机 D.密度计（2017杨浦一模第2题）运载庞大器件的大型平板车有几十个轮胎，轮胎个数多是为了 （ ） A 减小压强 B 减小压力 C 减小重力 D 增大压力（2017杨浦一模第4题）在图1所示的实例中，利用连通器原理工作的是 （ ）A 用管子吸饮料B 注射器C 离心式水泵D 茶壶（2017杨浦一模第5题）下列家用电器中，正常工作时电流最接近0.5安的是 （ ） A 电饭煲 B 电视机 C 电熨斗 D 空调器（2017长宁、金山一模第2题）第一个用实验的方法测定大气压强值的科学家是 （ ） A ．牛顿 B ．帕斯卡 C ．托里拆利 D ．阿基米德（2017长宁、金山一模第3题）书包带做的很宽，其目的是为了 （ ）A ．增大压力B ．减小压力C ．减小压强D ．增大压强（2017长宁、金山一模第4题）实验室使用的小灯泡正常工作时的电流约为 （ ） A ．0.05安 B ．0.2安 C ．1安 D ．2安（2017黄浦一模第1题）首先用实验测定大气压强值的科学家是 （ ） A.托里拆利 B.阿基米德 C.帕斯卡 D.牛顿 填空题（2017宝山一模第9题）宝山区家庭照明电路的电压为____伏；家用空调与家用电话机_____（选填“不是”或“是”）串联在一起的；正常工作时，通过它们的电流是_____的（选填“相同”或“不相同”）。
电路计算宝山：22．在图10所示的电路中，电源电压保持不变，电阻R1的阻值为10欧。
闭合电键S，两电流表的示数分别为0.9安和0.6安。
⑴求电源电压U。
⑵求通过电阻R2的电流I2。
⑶现用电阻R0替换电阻R1、R2中的一个，替换前后，一个电流表示数变化了0.1安，另一个电流表示数不变。
求电阻R0的阻值。
答案：奉贤：22.在如图12所示的电路中,电源电压为6伏且不变,滑动变阻器R2上标有“50Ω0.5A”字样。
闭合电键，移动滑片P到某位置时，电压表、电流表的示数分别为4.5伏和0.2安。
此时求：(1)滑动变阻器R2接入电路的阻值；(2)10秒内通过电阻R1的电荷量Q；(3)现有规格为“50Ω1A”,“10Ω0.5A”“20Ω1A”三种规格的滑动变阻器,从中选择一个来替换R2,要求：当滑片P在移动过程中,两电表指针分别达到某量程的满刻度且电路能安全工作。
①应选择______规格的滑动变阻器；②满足上述要求时，滑动变阻器连入电路的阻值范围?答案：虹口：21. 在图9所示的电路中，电源电压保持不变，电阻R1的阻值为10欧。
闭合电键S，两电流表的示数分别为0.8安和0.6安。
①求电源电压U；②求电阻R2的阻值；③现用电阻R0替换电阻R1、R2中的一个，替换前后仅一个电流表的示数变化了0.4安。
求电阻R0的阻值.答案：金山：24．如图15所示的电路中，电源电压为18伏且保持不变，滑动变阻器R2上标有“50Ω 1A”字样，电阻R1的阻值为10欧。
闭合电键S，电流表的示数为0.5安。
求：（1）电阻R1两端的电压。
（2）此时电阻R2消耗的电功率。
（3）移动变阻器滑片，在保证各元件都能正常工作的情况下，使得两电压表的示数之差不超过10伏，求滑动变阻器R2连入电路的取值范围。
静安：21．在图9所示的电路中，电源电压为6伏，电阻R 1的阻值为5欧，滑动变阻器R 2上标有“20欧 1安”字样。
闭合电键S 后，电路中的电流为0.3安。
压强计算宝山：21．如图9所示，高为1米、底面积为0.5米2的轻质薄壁圆柱形容器置于水平地面上，且容器内盛满水。
⑴求水对容器底部的压强p 。
⑵若将一个体积为0.05米3的实心小球慢慢地放入该容器中，当小球静止不动时，发现容器对水平地面的压强没有发生变化。
求小球质量的最大值m 球最大。
答案：奉贤：21.如图11所示，两个均匀的实心正方体甲和乙放置在水平地面上，甲的质量为6千克，边长为0.1米。
求：(1)甲的密度 (2)甲对地面的压强P 甲(3)a.若甲乙对水平地面的压强相等，且密度之比为3：2，现分别在两物体上沿竖直方向切去质量相等的部分并分别放在对方剩余部分上，则甲乙切去部分和地面的接触面积之比b.若叠放后甲乙对地面的压强的增加量分别为ΔP 甲、ΔP 乙，且当ΔP 甲：ΔP乙=5：1时，甲物体沿竖直方向切去的千克。
（第三小题无需写出计算过程） 答案：图9虹口：22. 如图10所示，轻质薄壁圆柱形容器置于水平地面，容器盛有质量为4千克的水.①求水的体积V 水；②求0.1米深处水的压强P 水；③现有质量为4千克的物体，其底面积是容器的一半。
若通过两种方法增大地面受到的压强，并测出压强的变化量，如下表所示.根据表中的信息，通过计算判断将物体放入容器时是否有水溢出，若有水溢出请求出溢出水的重力G 溢水，若无水溢出请说明理由. 答案：金山：23．如图14所示，底面积为10米2、高为0.4米长方体甲（ρ甲＝2×103千克/米3）和底面积为米2的薄壁柱形容器乙放在水平地面上。
乙容器足够高，内盛有0.1米深的水。
（1）求甲的质量m 甲。
（2）求水对乙容器底部的压强p 水。
（3）现沿水平方向将长方体甲截取一定的厚度，并将截取部分竖直放入乙容器中，使出甲对地面的压强减少量。
答案：静安：22．盛有水的薄壁圆柱形容器置于水平地面，其底面积为2×10-2米2，甲和乙是由同种金属制成、体积不同的圆柱体。
伏安法测电阻集锦1．甲、乙两位同学做“用电流表、电压表测电阻”实验。
两位同学所用器材完全相同，电电压为6伏，待测电阻的阻值约为10欧，滑动变阻器标有“20Ω 1.5A”。
（1）甲同学按照18（a ）所示电路图正确连接电路，在闭合电键前，他应将滑动变阻器的滑片P 移到 （选填“A”或“B”）端。
（2）甲同学闭合电键，将滑动变阻器的滑片P 移到某一位置时，两电表示数如图18（b ）所示，由此可知：电压表示数为 伏，电流表示数为 安。
（3）甲同学继续移动滑片获取多组数据，其目的是 。
（4）乙同学将测得的三组数据记录在下表中，甲同学发现乙同学的实验数据存在问题，请你判断甲同学说的是否正确 （选填“是”或“否”），并简述你的理由：。
2． 为测量某个未知阻值的电阻，老师提供了两节新的干电池、电压表、电流表、电键、滑动变阻器、若干导线。
小红和小华分别设计了图12甲、乙所示的实验电路图。
①由设计的电路图可知，他们的实验原理是：________________________；②比较两个实验电路，你认为更为合理的是图______，理由是_____________________； ③小华按照图12乙连接实物继续实验，并设计了如下实验数据记录表。
（a ）闭合电键S 后，移动滑动变阻器滑片P 的过程中，电压表、电流表有示数，但示数变化范围很小，简述产生该现象的原因。
________________________________________ （b ）请在下表中补上实验数据表格的有关栏目。
（a ） 图18 （b ）电流表、电压表（只有0～3伏档完好）、滑动变阻器、电键及导线若干。
小张正确连接电路后严格按要求进行操作，当他闭合电键时发现两电表的示数如图14（a ）、（b ）所示。
他经过思考后仍用原有器材重新连接了电路，并测得了三组数据记录在下表中。
根据该同学的实验及测量的数据，完成以下问题。
① 实验所用电的电压为________(14)伏。

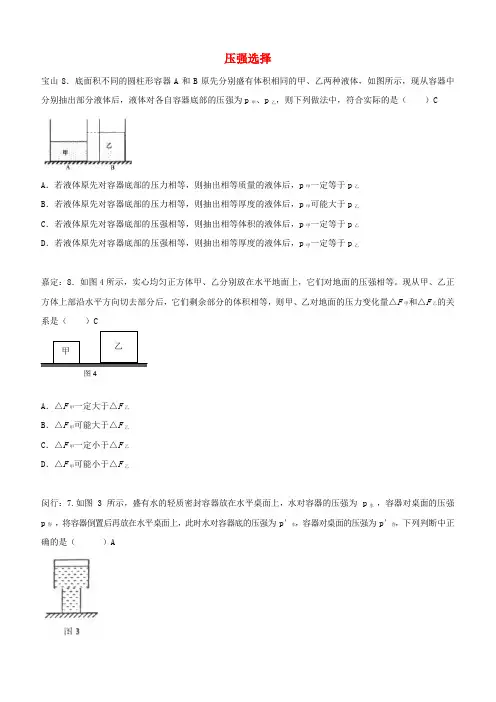

压强选择宝山8．底面积不同的圆柱形容器A 和B 原先分别盛有体积相同的甲、乙两种液体，如图所示，现从容器中分别抽出部分液体后，液体对各自容器底部的压强为p 甲、p 乙，则下列做法中，符合实际的是（ ）CA ．若液体原先对容器底部的压力相等，则抽出相等质量的液体后，p 甲一定等于p 乙B ．若液体原先对容器底部的压力相等，则抽出相等厚度的液体后，p 甲可能大于p 乙C ．若液体原先对容器底部的压强相等，则抽出相等体积的液体后，p 甲一定等于p 乙D ．若液体原先对容器底部的压强相等，则抽出相等厚度的液体后，p 甲一定等于p 乙嘉定：8．如图4所示，实心均匀正方体甲、乙分别放在水平地面上，它们对地面的压强相等。
现从甲、乙正方体上部沿水平方向切去部分后，它们剩余部分的体积相等，则甲、乙对地面的压力变化量△F 甲和△F 乙的关系是（ ）CA ．△F 甲一定大于△F 乙B ．△F 甲可能大于△F 乙C ．△F 甲一定小于△F 乙D ．△F 甲可能小于△F 乙闵行：7.如图 3 所示，盛有水的轻质密封容器放在水平桌面上，水对容器的压强为 p 水 ，容器对桌面的压强 p 容 ，将容器倒置后再放在水平桌面上，此时水对容器底的压强为 p ′水，容器对桌面的压强为 p ′容，下列判断中正确的是（ ）A图4 甲乙A．p水 > p′水, p容 > p′容B． p水 > p′水, p容 < p′容C．p水 < p′水, p容 > p′容D． p水 > p′水，p容 < p′容闵行: 8.小宇在水中先放入大量食盐，待食盐不再溶解后，盐水密度为ρ，再放入鸡蛋，观察到鸡蛋处于漂浮状态，如图 4（甲）所示。
液体静置一段时间后，此时盐水密度仍为ρ，她发现鸡蛋下降至图 4（乙）所示位置。
对此过程的判断，正确的是（）CA. 液体对容器底部压强变大，鸡蛋受到浮力不变，重力不变B. 液体对容器底部压强不变，鸡蛋受到浮力变小，重力变小C. 液体对容器底部压强变大，鸡蛋受到浮力变大，重力变大D. 液体对容器底部压强变大，鸡蛋受到浮力变大，重力不变闵行: 10.如图 6 所示，A、B 两个相同的薄壁轻质柱形容器放在水平地面上，两容器中分别盛有相同深度的水和酒精。

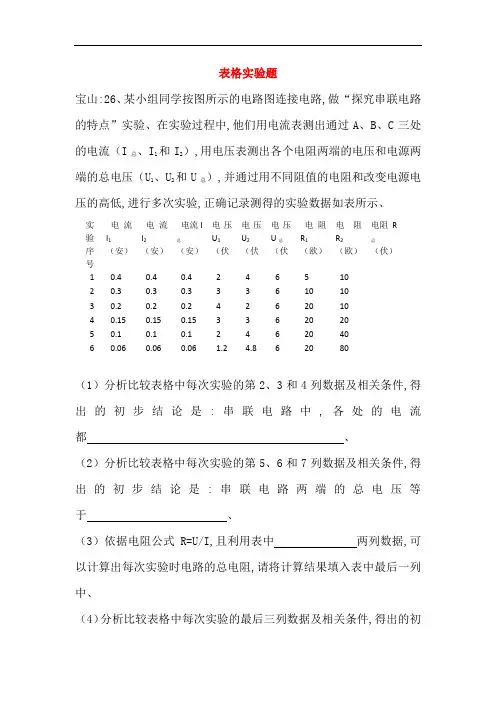

表格实验题宝山：26．某小组同学按图所示的电路图连接电路，做“探究串联电路的特点”实验．在实验过程中，他们用电流表测出通过A、B、C三处的电流（I总、I1和I2），用电压表测出各个电阻两端的电压和电源两端的总电压（U1、U2和U总），并通过用不同阻值的电阻和改变电源电压的高低，进行多次实验，正确记录测得的实验数据如表所示．（1）分析比较表格中每次实验的第2、3和4列数据及相关条件，得出的初步结论是：串联电路中，各处的电流都．（2）分析比较表格中每次实验的第5、6和7列数据及相关条件，得出的初步结论是：串联电路两端的总电压等于．（3）依据电阻公式R=U/I，且利用表中两列数据，可以计算出每次实验时电路的总电阻，请将计算结果填入表中最后一列中．（4）分析比较表格中每次实验的最后三列数据及相关条件，得出的初步结论是：串联电路的总电阻等于．（5）该小组同学进一步分析表中数据，又得出以下结论：①分析比较实验序号（1、2、3）或（4、5、6）中电压与电阻数据，得出有关电压变化规律时：串联电路中，若电源电压一定，某一电阻阻值不变，另一电阻变大时，．②分析比较实验序号1、2、3、4、5和6中两个电阻两端电压的比值和两个电阻的大小的比值，得出的定量结论是：串联电路中..嘉定：26.小林和小徐通过实验研究将物体浸入液体的过程中，容器对水平桌面压力的变化情况。
如图18所示，他们将重力分别为30牛、40牛的甲、乙两个柱形物体，先后挂在弹簧测力计下，并将其逐渐浸入放在水平桌面上的同一柱形容器的液体中（液体不溢出）。
他们读出测力计示数F ，并测得容器对桌面的压力F 桌，并根据相关物理量计算出物体所受浮力F 浮，将数据记录在表一、表二中。
①小林分析比较实验序号 （14） 后得出结论：不同柱形物体浸入同一柱形容器液体中时，物体所受浮力相同，容器对桌面压力相同。
图18表一 物体甲的重为30N 表二 物体乙的重为40N②分析表一、表二中实验序号5与8的数据与小林得出结论不符的原因（15）。
测电阻实验宝山：25．根据“用电流表、电压表测电阻”的实验，完成下列要求。
⑴实验原理_________。
⑵请依照图13电路图，用笔画线替代导线将图13所示的实物连接完整，________。
（用2B铅笔在答题纸的相应位置连线）⑶闭合电键前，需将滑动变阻器的滑片P移到_____端（选填“A”或“B”）。
⑷小顾同学在本实验中，将最后一根导线连接完毕后闭合电键，发现电流表和电压表的示数都超出它们所能测的最大值，其原因可能是：_________________________。
⑸解决上述问题后，小顾重新进行实验，前两次测得的电阻分别是51.9欧和51.8欧，第三次测量时，电流表和电压表的示数如图14所示，则该待测电阻的阻值为_____欧。
答案：奉贤：25. 某小组同学做“电流表、电压表测电阻”实验，实验器材齐全且完好，电源电压保持不变。
（1）他们正确串联实验器材，并将变阻器的滑片放置于一端，然后将电压表并联在电路中。
闭合电键后，观察到电压表示数为6伏，电流表示数为0.58安。
接着移动变阻器的滑片，将滑片移动某一位置时，观察到电流表的示数如图15（a ）所示，电压表的示数始终不变。
请根据上述现象判断实验过程中电压表示数不变的原因___________________________。
（2）经思考分析检查，他们重新正确连接电路，操作步骤正确。
闭合电键后，发现电压表指针所指的刻度与原先一致，电流表示数如图15（b ）所示。
接着移动变阻器的滑片，观察到当电流表的示数如图15（a ）所示，电压表的示数如图15（c ）所示。
（3）请你根据上述实验过程中得到的数据将下表填写完整（电阻精确到0.1欧）答案：（1）. 电压表接在电源两端虹口： 小李同学做“用电流表、电压表测电阻”实验，现有电源（电压为2伏的整数倍且保持不变）、一个待测电阻R X 、电流表、电压表、滑动变阻器、电键及导线若干。
小李连接电路，使变阻器接入电路中的电阻最大，闭合电键时观察到电压表示数为10伏、电流表示数为0.2安。
小李移动滑片P 到某一位置，发现电压表和电流表示数如图14（a ）、（b ）所示。
他继续移动滑片P 至另一端时发现电流表示数为1.1安。
①请画出小李同学的实验电路图。
②请将正确的数据填写在下表中。
（计算电阻时，精确到0.1欧）答案：金山：27．甲、乙两位同学做“用电流表、电压表测电阻”实验。
两位同学所用器材完全相同，电源电压为6伏，待测电阻的阻值约为10欧，滑动变阻器标有“20Ω 1.5A”。
（1）甲同学按照18（a）所示电路图正确连接电路，在闭合电键前，他应将滑动变阻器的滑片P移到（11）（选填“A”或“B”）端。
（2P移到某一位置时，两电表示数如图18（b）所示，由此可知：电压表示数为（12）伏，电流表示数为（13）安。
（3）甲同学继续移动滑片获取多组数据，其目的是（14）。
（4）乙同学将测得的三组数据记录在下表中，甲同学发现乙同学的实验数据存在问题，请你判断甲同学说的是否正确（15）（选填“是”或“否”），并简述你的理由：（16）。
答案：（11）B；（12）2.2；（13）0.24。
（14）多次改变被测电阻两端的电压及通过的电流，以便取平均值减小误差。
（15）是；（16）根据题目数据可计算当变阻器R2为最大值20欧时，R1两端电压最小为2伏，所以序号1数据不可能存在，应重新实验。
（其他答案合理即可）静安：26. 小红同学做“用电流表、电压表测电阻”实验，电源电压保持不变，实验所用器材齐全且完好，滑动变阻器所标的“1安”字样清晰可见。
小红在连接变阻器时将滑片置于一端，使其电阻线全部接入电路中，电路连接完毕后试触电键，观察到电压表的指针位置如图12（a）所示。
她经过分析思考，重新正确连接电路，且实验步骤正确，闭合电键后观察到两电表的示数分别为0.2安、2.0伏。
随后根据要求，又进行了两次实验，其中一次实验是使电路中的电流达到最大，此时两电表的指针位置如图12（b）、（c）所示。
① 根据图12（b ）、（c ）所示，该次实验所测得待测电阻的阻值为________(15)欧。
（计算结果精确到0.1欧）② 根据相关信息，请写出试触电键时电压表接在电路中的可能位置。
________(16)③ 根据相关信息，求本实验所用滑动变阻器的最大阻值。
________(17)（写出简要的计算过程或理由）答案：26．（15）10.3 （16）电压表并联在电源或滑动变阻器的两端。
（17）图12（b ）、（c ）时，电流最大，即变阻器连入电路电阻为零，所以图12（c ）的电压表示数为6伏，即电源电压。
R 变 = U 变 I =6伏-2伏 0.2安=20欧闵行：28. 小闵在做“伏安法测电阻”实验中，所用电源电压为6伏、待测电阻R X 、标有“20欧 1安”字样的滑动变阻器、电压表、电流表各一个（其表盘如图20所示），电键及导线 若干，所有器材均完好。
他先将除电压表以外的元件串联连接，再将电压表选择合适的量程并联接入电路中。
他把变阻器滑片从一端移到另一端的过程中，读出电流表示数的变化范围为0.14安~0.26安。
当他移动滑片至电流表指针位于如图20（甲）所示位置时，观察到某电表的指针偏离零刻度线的角度为另一电表的两倍。
（1）请画出小闵连接的电路图；（2）请将表格填写完整.图12 （a ） （b ） （c ）答案：浦东新区：26．小王在“用电流表、电压表测电阻”的实验中，元件均完好，电源电压为2伏的整数倍，滑动变阻器上标有“20Ω 2A”字样。
他正确连接电路，实验步骤正确，闭合电键后，电流表的示数如图14(a)所示；当把滑动变阻器的滑片P恰好移到中点时，电压表示数如图14(b)所示；小王继续移动滑片P，在确保安全的情况下，又测得电路中的最大电流为0.42安。
根据以上信息，小张经思考后认为，小王所用的电源电压为6伏。
请你通过计算说明，小张的判断是正确的。
请将下表填写完整。
(计算电阻时，精确到0.1欧)答案：26 (13) 电路最大电流为0.42安，因此电流表选用0~0.6安量程刚闭合电键时，I=0.22安，R滑大=20欧，U滑大=IR滑大=0.22安×20欧=4.4伏，∴U>4.4伏；滑片移到中点时，U x=2.5伏，U滑应于小4.4伏，∴U<6.9伏∵电源电压为2伏的整数倍，∴U=6伏，小张的判断正确普陀：26. 为测量某个未知电阻的阻值，老师提供了两节干电池、电压表、电流表、电键、滑动变组器若干导线。
小红和小华分别设计了图12甲、乙所示的实验电路图。
①由设计电路图可知，他们的实验原理是：②比较两个实验电路，你认为更为合理的是图理由是③小华按照图12乙连接实物继续实验，并设计了如下实验数据记录表。
(a)闭合电键S后，移动滑动变组器滑片的过程中，电压表、电流表有示数，但是示数变化范围很小，简述产生该现象的原因（b）请在小表中补上实验数据表格的有关栏目答案：R=U/I；图乙；不用从新连接电路并且在一定范围内可以连续测量电压和电流的值；滑动变阻器阻值太小；电压 (伏)；电流（安）；电阻（欧）；电阻平均值（欧）；青浦：30．小张同学做“用电流表、电压表测电阻”的实验，现有电源（电压保持不变）、待测电阻R x、电流表、电压表（只有0～3伏档完好）、滑动变阻器、电键及导线若干。
小张正确连接电路后严格按要求进行操作，当他闭合电键时发现两电表的示数如图14（a）、（b）所示。
他经过思考后仍用原有器材重新连接了电路，并测得了三组数据记录在下表中。
根据该同学的实验及测量的数据，完成以下问题。
(14)伏。
①实验所用电源的电压为________(15)②请将上表填写完整。
（计算电阻时，精确到0.1欧）________答案：30.（14）4.5（2分）（15）松江：25．小王同学做“用电流表、电压表测电阻”实验，电源电压为3伏且保持不变，所有器材均完好。
他移动滑动变阻器的滑片到阻值最大处，闭合电键，观察到电压表示数如图19所示，且电流表指针偏离零刻度线的角度与电压表相同。
然后他移动变阻器的滑片至中点，观察到电压表的示数变小至0.6伏。
接着他继续移动变阻器的滑片，发现电路中的最大电流为0.28安。
请将下表填写完整。
（计算电阻时，精确到0.1欧） （9）答案：徐汇：27. 小汇同学做“用电流表、电压表测电阻”实验，现只有电源（电压大于6伏且保持不变）、待测电阻R X 、电流表（0-3安量程档损坏）、定值电阻R 1=10欧、R X =30欧、电键、若干导线等器材。
他经过思考，进行了三次实验，实验电路图及闭合电键S 后对应的电流表的示数分别如图17（a ）、（b ）、（c ）所示。
请根据相关信息将下表空格填写完整___________________。
图19分析表格中的数据可得：待测电阻R X的阻值为_________欧。
答案：杨浦：28. 小华同学做“用电流表、电压表测电阻”实验，现有电源（电压为1.5伏的整数倍且保持不变）、滑动变阻器A、B两个待选（A标有“10Ω 1A”字样、B标有“20Ω 2A”字样），电流表、电压表（只有0~3伏档完好）、待测电阻R X、电键以及导线若干。
小华正确连接电路，实验步骤正确，闭合电键时电表的示数如图19（a）、（b）所示。
小华略微移动变阻器的滑片，发现电压表的指针就满偏了。
经过思考，小华仅调整电压表接入电路的位置并重新实验，当滑片移至某点时，电流表的示数为0.36安，电压表的示数如图20所示。
当滑片移至某端点时，电流表的示数为0.42安。
①实验中所用电源的电压为_______伏，选用的滑动变阻器为_______（选填“A”或“B”）；②请将下表填写完整。
（计算电阻时，精确到0.1欧）（请填到答题卡上的表格中）______答案：长宁：29．在“用电流表、电压表测电阻”的实验中，小明和小华使用同一套实验器材先后进行实验。
该套实验器材包括电源（电压保持不变）、一个待测电阻R x 、电流表、电压表、滑动变阻器、电键及导线若干。
①小明连接了如图13（a ）所示的电路，闭合电键，发现电流表的示数为0.34安，电压表的示数为6.0伏。
②接着小华进行实验，连接了如图13（b ）所示的电路，闭合电键，发现电流表示数为0.30安。
在老师帮助下，小华发现了问题，立刻断开电键，重新正确连接了实验电路，并且实验步骤操作正确，闭合电键时，电流表的示数为0.16安；接着小华将滑片P 移动到某位置时，电流表、电压表的示数如图13（c ）所示。
请综合小明和小华的实验情况，完成表格中的实验数据记录和计算。
___________（计算电阻时，精确到0.1欧）图13（c ）（a ） 图13 （b ）R答案：电路计算宝山：22．在图10所示的电路中，电源电压保持不变，电阻R1的阻值为10欧。
