营口市西市区初中物理九年级上学期14.2 让电灯发光 同步练习

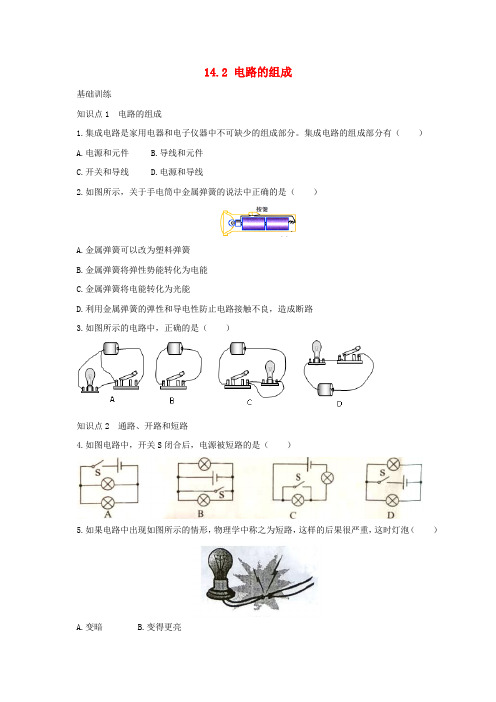

14.2 电路的组成基础训练知识点1 电路的组成1.集成电路是家用电器和电子仪器中不可缺少的组成部分。

集成电路的组成部分有（）A.电源和元件B.导线和元件C.开关和导线D.电源和导线2.如图所示，关于手电筒中金属弹簧的说法中正确的是（）A.金属弹簧可以改为塑料弹簧B.金属弹簧将弹性势能转化为电能C.金属弹簧将电能转化为光能D.利用金属弹簧的弹性和导电性防止电路接触不良，造成断路3.如图所示的电路中，正确的是（）知识点2 通路、开路和短路4.如图电路中，开关S闭合后，电源被短路的是（）5.如果电路中出现如图所示的情形，物理学中称之为短路，这样的后果很严重，这时灯泡（）A.变暗B.变得更亮C.正常发光D.不能发光6.如图，电路中，下列操作中能使两盏灯都有电流通过的是（）A.只闭合开关S1B.只闭合开关S2和S3C.只闭合开关S2D.开关S1、S2、S3都闭合7.手电筒的构造如图所示，电源为两节干电池，下列说法正确的是（）A.按键相当于开关B.弹簧为绝缘体C.灯泡发光时，两端电压为4VD.灯泡发光时，电能转化为化学能知识点3 电路图8.手电筒是日常生活中常用的照明工具。

如图甲是手电筒的结构示意图，图乙是小明所画手电筒的电路图，其中正确的是（）综合训练9.小灯泡的结构如图甲，按图乙中，（）图连接能让完好的2.5V的灯泡点亮。

10.如图所示的电路中，开关只控制灯L2的电路是（）11.为了验证玻璃在加热烧红时也能导电，同学们利用白炽灯、灯丝已断的灯泡玻璃芯、酒精灯、插头、导线若干，设计了下图所示的四种方案，其中合理的是（）12.与所示实物图相对应的电路图是下图中的（）13.在如图所示的电路中，闭合开关后两盏灯都可能发光的是( )A.只闭合开关S1B.只闭合开关S2C.只闭合开关S1、S2D.开关S1、S2、S3都闭合14.如图所示为某宾馆的房卡。

只有把房卡插入槽中，房间内的灯和插座才能有电。

房卡的作用相当于一个（填电路元件）接在电路中。

14.2 让电灯发光同步练习一、单选题1．通常情况下，下列物体中属于绝缘体的是（）A．铅笔芯B．盐水C．铜丝D．橡胶2．与实物图对应的电路图是A．B．C．D．3．下列关于电路的说法中正确的是（）A．电路连接过程中，开关必须处于断开状态B．电路连接必须从电源的正极开始C．电流表测电流时为了安全应选择使用大量程D．滑动变阻器使用时必须串联在电路中4．如图所示的电路是李洋同学在做串联电路连接时的实物连接图，当他接好电路开关还未闭合时，灯L1和灯L2均已发光．则当闭合开关时，下列说法正确的是A．L1熄灭，L2熄灭B．L1发光，L2熄灭C．L1发光，L2发光D．L1熄灭，L2发光5．如图所示电路，闭合开关S，灯泡L1、L2都发光．现将一根导线接在该电路中的某两个接线柱上，会导致两灯同时熄灭的是( )A．a和b B．c和d C．e和f D．g和h6．小明同学在“探究串联电压规律”的实验中，按如图所示的电路图连接实物，闭合开关，发现灯L1和L2都不亮，排除接触不良的因素后，小明用电压表逐一与元件并联，以查找故障。

测量得出U ab=0；U bc=0；U cd=6V；如果电路只有一处故障，则故障可能为（）A．L1断路B．L1短路C．L2断路D．L2短路7．下列有关“电”的说法正确的是（）A．摩擦起电的实质是创造了电荷B．电阻中有电流，它的两端一定有电压C．电路两端有电压就一定有电流D．电源是把电能转化为其他形式的能的装置8．关于电路，下列说法中正确的是（）A．用导线把开关、电灯泡等用电器连接起来就组成了一个完整的电路B．干电池、蓄电池、发电机、电动机都是电源C．用手电筒时，电流方向是由电池的正极经过灯泡流向负极D．电池用久了以后电能都消耗掉了，电池是一种消耗电能的装置二、多选题9．下列说法中正确的是（）A．用导线把开关、电灯等用电器连接起来就组成了一个完整的电路B．电源是电路中提供电能的装置C．干电池、蓄电池、发电机、电动机都是电源D．用手电筒时，电流方向是由电池的正极经灯泡流向负极10．如图所示的电路中，在下列情况下，正确的是A．当1S、2S都断开时，1L、3L都亮，2L不亮B．当1S、2S都闭合时，1L、2L、3L都亮C．当1S断开，2S闭合时，1L、2L都不亮，3L亮D．当1S闭合，2S断开时，1L、2L都亮，3L不亮三、填空题11．某反恐小组的拆弹专家下在拆除恐怖分子设置在飞机上的定时爆炸装置。

14.2 让电灯发光同步训练一、单选题1．如图所示是利用发光二极管判断电流方向的实验,下列说法正确的是A．二极管没有单向导电性B．电流由二极管负极流向正极,二极管发光C．二极管不是用电器D．电流由二极管正极流向负极,二极管发光2．用毛皮摩擦过的橡胶棒接触验电器的金属球发现验电器的两个金属箔片张开，如图所示。

以下说法正确的是（）A．毛皮的原子核束缚电子的能力比橡胶棒强B．毛皮和橡胶棒摩擦的过程中橡胶棒得到电子C．验电器的金箔片张开是因为带了异种电荷D．橡胶棒接触验电器的金属球时电流方向从橡胶棒到金属箔3．图甲所示是宾馆的某种电吹风机，不用时，将它插入套筒，按钮收缩，吹风机不工作；使用时再拔出它，按钮伸出，吹风机工作，如图乙，则该按钮相当于电路中的（）A．电源B．用电器C．开关D．导线4．下列各电路中，闭合开关，两个灯泡不能都发光的电路是（）A．B．C．D．5．如图所示的四个电路中，与实物图对应的是A．B．C．D．6．下列说法正确的是（）A．物体摩擦起电的实质是创造了电荷B．验电器的工作原理是异种电荷互相吸引C．用丝绸摩擦过的玻璃棒因失去了电子带正电D．在电源外部，电流是从电源负极经过用电器流向正极的二、填空题7．要想电路中得到持续的电流，必须满足两个条件；第一，；第二，。

8．在19世纪初，物理学家刚刚开始研究电流时，规定定向移动的方向为电流方向，随着科学的发展，我们可以利用发光二极管判断电流的方向，是因为发光二极管具有，接入电路时，必须从（填“长”或“短”）脚接入。

9．当前，反恐在我国已成为一个重要的课题．如果恐怖分子在公共场所安装了定时炸弹，其引爆装置如图所示，当起爆器中有电流通过时就会引起爆炸．则起爆前定时开关S处于状态；设定起爆时间一到，定时开关S会自动由一种状态切换成另一种状态而发生爆炸；为使引爆装置停止工作，拆弹专家可提前将线路中的某处导线剪断，图中（填“a”或“b”）处的导线绝不能提前剪断．三、作图题10．如图所示，是一位同学连接的电路，请在方框内画出它的电路图。

14.2让电灯发光一、夯实基础1.从显像管尾部的热灯丝发射出来的电子，高速撞击到电视机荧光屏上，使荧光屏发光，则在显像管内（）A.电流方向从灯丝到荧屏B.显像管内是真空，无法通过电流C电流方向从荧屏到灯丝D.电视机使用的是交流电，显像管中的电流方向不断改变2.用金属导线把灯泡接到电池两极上，在电池外部的电路中（）A.电子从正极移向负极B.电子从负极移向正极C.正电荷从正极移向负极D.负离子从负极移向正极3.下列说法正确的是（）A.电源能量来源都是将化学能转化为电能B.做功和热传递都可以改变物体的内能，但做功比热传递效果好C.物体的温度越高，其内能就一定增大D.近视眼的人应该佩戴凹透镜4.一蓄电池正负极标志模糊不清，以下四组器材中，无法判断蓄电池正负极的是（）A.开关、螺线管、小磁针、若干导线B.开关、小灯泡、电流表、若干导线C.开关、小灯泡、滑动变阻器、若干导线D.开关、电压表、若干导线二、能力提升5.如图所示的电路中，闭合开关时，下列说法正确的是（）A.两灯泡串联B.电流表测的是总电流C.电流表测的是L1的电流D.开关只能控制L26.恐怖分子在公共场所安装了定时炸弹，其引爆装置如图所示，起爆前定时开关S是闭合的，当设定起爆时间一到，定时开关S会自动断开．为使引爆装置停止工作，拆弹专家应在图中哪处剪断导线．拆除前起爆器上有没有电流通过？（）A.a；没有 B．b；没有 C．a；有 D．b；有7.下列器件中，全部为用电器的是（）A．电铃、电池组、白炽灯B．日光灯、电风扇、电视机C．洗衣机、收音机、开关D．电池插座、电线、空调器8.“测定小灯泡的额定功率”实验电路图如图所示，a、b电表分别表示（）A.a是电流表，b是电压表B.a是电压表，b是电流表C.a、b都是电压表D.a、b都是电流表三、课外拓展9.如图所示的电路，以下说法正确的是（）A.只接通S1灯亮、电铃响B.只接通S2灯亮、电铃响C只断开S3灯亮、电铃响D.只断开S1灯亮、电铃响10.在如图所示的电路中，L是灯泡，两只电表a、b的接法正确，则（）A.a、b都是电流表B.a表是电压表，b表是电流表C.a、b都是电压表D.b表是电压表，a表是电流表四、中考链接11.如图所示电路，闭合开关S，灯泡L1、L2都发光．现将一根导线接在该电路中的某两个接线柱上，会导致两灯同时熄灭的是（）A.a和b B．c和d C．e和f D．g和h12.如图所示为小明连接的电路，他检查导线连接无误后，闭合开关S，发现两灯均不发光，于是他用一根导线分别连接到ab，bc，cd和ac两点，灯L1，L2均不发光，再用导线连接到bd两点时，灯L1发光，L2不发光，由此判定电路的故障是（）A.灯L1与开关S均开路B.灯L2与开关S均开路C.灯L1与开关S均短路D.灯L2与开关S均短路参考答案一、夯实基础1、【答案】C2、【答案】B3、【答案】D4、【答案】C二、能力提升5、【答案】C【解析】解：（1）两灯泡并列连接，故两灯泡并联，故A错误；（2）如图所示的电路中，开关在干路中，控制整个电路，电流表和灯泡L1串联，因此它测量的是灯泡L1中的电流，故B、D错误，C正确．故选C．6、【答案】A7、【答案】B8、【答案】B三、课外拓展9、【答案】B【解析】D.只断开S1灯亮、电铃响解：A、只接通S1，为灯泡的基本电路，因此灯亮，电铃不响；故A错误．B、只接通S2，灯泡和电铃串联，因此灯亮且电铃响；故B正确．C、只断开S3，为灯泡的基本电路，因此灯亮，电铃不响；故C错误．D、只断开S1，为电铃的基本电路，因此灯不亮，电铃响；故D错误．故选B．10、【答案】D四、中考链接11、【答案】D【解析】解：A、导线连接a、b两接线柱，灯泡L2被短路，只有灯泡L1工作．故A不符合题意；B、导线连接c、d两接线柱，灯泡L1被短路，只有灯泡L2工作，故B不符合题意；C、导线连接e、f两接线柱，相当于闭合开关，两灯都能发光，故C不符合题意；D、导线连接g、h两接线柱，电源短路，两灯都不能发光（即两灯同时熄灭），故D符合题意．故选D．12、【答案】B。
