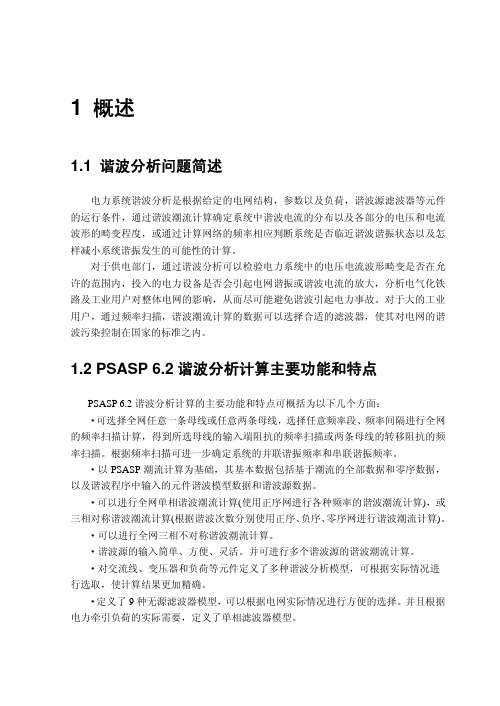

1 概述1.1 谐波分析问题简述电力系统谐波分析是根据给定的电网结构，参数以及负荷，谐波源滤波器等元件的运行条件，通过谐波潮流计算确定系统中谐波电流的分布以及各部分的电压和电流波形的畸变程度，或通过计算网络的频率相应判断系统是否临近谐波谐振状态以及怎样减小系统谐振发生的可能性的计算。
对于供电部门，通过谐波分析可以检验电力系统中的电压电流波形畸变是否在允许的范围内，投入的电力设备是否会引起电网谐振或谐波电流的放大，分析电气化铁路及工业用户对整体电网的影响，从而尽可能避免谐波引起电力事故。
对于大的工业用户，通过频率扫描，谐波潮流计算的数据可以选择合适的滤波器，使其对电网的谐波污染控制在国家的标准之内。
1.2 PSASP 6.2谐波分析计算主要功能和特点PSASP 6.2谐波分析计算的主要功能和特点可概括为以下几个方面：·可选择全网任意一条母线或任意两条母线，选择任意频率段、频率间隔进行全网的频率扫描计算，得到所选母线的输入端阻抗的频率扫描或两条母线的转移阻抗的频率扫描。
根据频率扫描可进一步确定系统的并联谐振频率和串联谐振频率。
·以PSASP潮流计算为基础，其基本数据包括基于潮流的全部数据和零序数据，以及谐波程序中输入的元件谐波模型数据和谐波源数据。
·可以进行全网单相谐波潮流计算(使用正序网进行各种频率的谐波潮流计算)，或三相对称谐波潮流计算(根据谐波次数分别使用正序、负序、零序网进行谐波潮流计算)。
·可以进行全网三相不对称谐波潮流计算。
·谐波源的输入简单、方便、灵活。
并可进行多个谐波源的谐波潮流计算。
·对交流线、变压器和负荷等元件定义了多种谐波分析模型，可根据实际情况进行选取，使计算结果更加精确。
·定义了9种无源滤波器模型，可以根据电网实际情况进行方便的选择。
并且根据电力牵引负荷的实际需要，定义了单相滤波器模型。
2谐波分析计算·根据国家《电能质量公用电网谐波》(国标GB/T14549-93)的标准，编制了谐波分析指标，并可根据公共连接点供电容量、用户协议容量等具体实际数值计算用户实际的谐波限值。

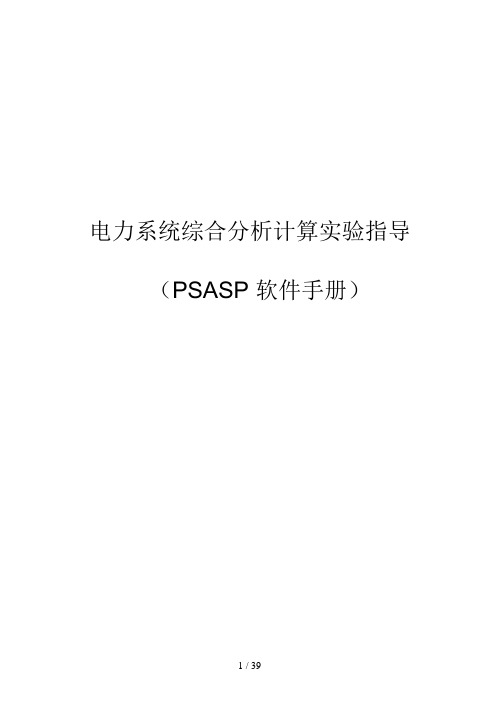

电力系统综合分析计算实验指导（PSASP 软件手册）1 软件简介1.1 概述《电力系统分析综合程序（Power System Analysis Software Package，PSASP）是由中国电力科学研究院研发的电力系统分析程序。
主要用于电力系统规划设计人员确定经济合理、技术可行的规划设计方案；运行调度人员确定系统运行方式、分析系统事故、寻求反事故措施；科研人员研究新设备、新元件投入系统等新问题以及高等院校用于教学和研究。
基于电网基础数据库、固定模型库以及用户自定义模型库的支持，PSASP 可进行电力系统（输电、供电和配电系统）的各种计算分析。
包括：稳态分析的潮流计算、网损分析、最优潮流和无功优化、静态安全分析、谐波分析、静态等值等；故障分析的短路计算、复杂故障计算以及继电保护整定计算等；机电暂态分析的暂态稳定计算、直接法暂态稳定计算、电压稳定计算、小干扰稳定计算、动态等值、马达起动、控制系统参数优化与协调以及电磁－机电暂态分析的次同步谐振计算等。
PSASP 有着友好、方便的人机界面，如基于图形的数据输入和图上操作，自定义模型图以及图形、曲线、报表等各种形式输入。
PSASP 与 Excel、AutoCAD、Matlab 等通用的软件分析工具有着方便的接口，可充分利用这些软件的资源。
PSASP 应用程序的共同特点是：•可计算大规模（可达 3000 个母线或更多）的交直流混合电力系统•有公用的数据库做支持，不必为每一种计算准备其基础数据•有固定模型库和用户自定义模型库作支持•不但有通常的文本方式计算，而且还有单线图上的操作（修改数据、操作开关、增加故障等）计算，其计算结果直接标注在图上，具有仿真的效果。
•具有多种形式（图形、图示、报表、曲线等）的结果分析输出•提供了与 Excel、AutoCAD、Matlab 等常用软件工具的接口我校购买的 PSASP 软件包主要包括以下功能模块：潮流计算；暂态稳定计算；短路计算，网损分析计算；静态安全分析；最优潮流（含无功优化）计算；小干扰稳定分析计算；用户程序接口；单线图和地理位置图的绘制；继电保护整定计算（试用版）。
电力系统综合分析计算实验指导（PSASP 软件手册）1 软件简介1.1 概述《电力系统分析综合程序（Power System Analysis Software Package，PSASP）是由中国电力科学研究院研发的电力系统分析程序。
主要用于电力系统规划设计人员确定经济合理、技术可行的规划设计方案；运行调度人员确定系统运行方式、分析系统事故、寻求反事故措施；科研人员研究新设备、新元件投入系统等新问题以及高等院校用于教学和研究。
基于电网基础数据库、固定模型库以及用户自定义模型库的支持，PSASP 可进行电力系统（输电、供电和配电系统）的各种计算分析。
包括：稳态分析的潮流计算、网损分析、最优潮流和无功优化、静态安全分析、谐波分析、静态等值等；故障分析的短路计算、复杂故障计算以及继电保护整定计算等；机电暂态分析的暂态稳定计算、直接法暂态稳定计算、电压稳定计算、小干扰稳定计算、动态等值、马达起动、控制系统参数优化与协调以及电磁－机电暂态分析的次同步谐振计算等。
PSASP 有着友好、方便的人机界面，如基于图形的数据输入和图上操作，自定义模型图以及图形、曲线、报表等各种形式输入。
PSASP 与 Excel、AutoCAD、Matlab 等通用的软件分析工具有着方便的接口，可充分利用这些软件的资源。
PSASP 应用程序的共同特点是：• 可计算大规模（可达 3000 个母线或更多）的交直流混合电力系统• 有公用的数据库做支持，不必为每一种计算准备其基础数据• 有固定模型库和用户自定义模型库作支持• 不但有通常的文本方式计算，而且还有单线图上的操作（修改数据、操作开关、增加故障等）计算，其计算结果直接标注在图上，具有仿真的效果。
• 具有多种形式（图形、图示、报表、曲线等）的结果分析输出• 提供了与 Excel、AutoCAD、Matlab 等常用软件工具的接口我校购买的 PSASP 软件包主要包括以下功能模块：潮流计算；暂态稳定计算；短路计算，网损分析计算；静态安全分析；最优潮流（含无功优化）计算；小干扰稳定分析计算；用户程序接口；单线图和地理位置图的绘制；继电保护整定计算（试用版）。
1概述 (1)1.1电力系统的静态和动态等值 (1)1.2PSASP等值计算的主要功能和特点 (3)1.3PSASP等值计算方法 (4)1.4等值计算流程 (12)2 等值计算作业的建立 (13)2.1等值计算作业的定义 (13)2.2等值计算作业的相关数据 (19)2.2.1 等值网信息 (19)2.2.2 研究网信息 (20)3 文本方式下的等值计算 (21)3.1等值计算的执行 (21)3.2 等值计算结果的输出 (23)3.2.2 等值结果综述和图示 (24)3.2.3 基础数据库中的等值结果数据 (27)4 等值简化数据的应用 (29)5 等值计算算例 (31)5.1WSCC9节点系统数据和基础方式潮流计算 (31)5.2等值计算作业的建立和执行 (34)5.3等值计算结果的输出 (36)1 概述1.1 电力系统的静态和动态等值随着电力建设的发展，电力系统的规模日益扩大，电网之间的互联程度不断提高，并逐步形成了巨大的联合电力系统。
互联电力系统的出现，一方面使电力系统规划设计计算和运行方式计算变得非常复杂，另一方面也要花费大量的计算时间和计算机空间去完成这些计算。
为此，很需要用某种等值方法对大电力系统进行化简，把不需要详细分析的部分进行等值简化，从而缩小系统的规模。
在电力系统在线控制中，一方面要求计算速度快来响应实时的要求，另一方面在控制中心内也不可能获得整个系统的全部实时信息。
为此，也必须把系统中某些不能观察的部分加以等值处理。
综上所述，系统的静态和动态等值的必要性可归纳如下：•由于系统的复杂化（多机、大电网、区域联网）造成系统计算在机时、内存、数据收集、结果分析等方面的困难；•在实际计算中，仅对某一区域（称研究系统）感兴趣，因此，离此较远的区域（称外部系统）不必详细描述，可作简化处理，以节省人力物力；•可以借助等值简化突出主要矛盾，了解研究区域的主要特征。
为此，通过对大系统的有效等值，用对等值系统的研究取代对原系统的研究，在保证必要精度的条件下，可极大的节省人力物力。
二、PSASP 简介1.PSASP是一套功能强犬，使用方便的电力系统分析综合程序.是貝冇我国臼主知识产权的人型软件包。
2.PSASP的休系结构：第二层是：公用数据和模型贽源库，第二层是应用程库血，第三层是计漳结果和分析工貝。
3.PSASP的使用方法：（以知路计算为例）I）.输入电网数据，形成电网苹础数据库及元件公用参数数据库，（后者含励磁调节器，调速器，PSS辱的圃定模型）.也可使用用户口定义模型UD,在此，可将数拥合理组织成若T数据组，以便下步形成不同的汁算方案。
＜文本支持环境：«点击“数据”菜单项，执行“璋础数据”和“公用参数”命令，可依次输入各电网元件的参数’O因形支持环境：在“编辑模式卜”,利用T具箱.输入电网接线图。
作图时,若元件参数尚未输入.会自动弹出相关数拡录入窗口・此时输入数据即可。
注意：两种环境下，均应先输入母线数据，再处理其他元件！！！2） .方案定义：从苹础数据库中抽瑕数振组，组合成不同方案，以确定电网的观模，结构和运行方式"。
文本支持坏境：点击“讥算”菜单项，执行“方案定义”命令。
《图形支持环境：“运行模式” •卜.点击“作业”菜单项.次行“方案定义”命令。
3）数据检查：对确定的电网结构进行检資，检査网架结构的合理性，计算观模足否超出范I亂7Q文4支持坏境：点击“计算”菜单项,执行“数据检査”命令。
＜图形支持环境：“运行模式•’卜•，点击“作业”菜单项，执行“数据检査”命令。
4）作业定义：给出计算控制信息.明确貝体的计算任务.＜文本支持环境：点击“计算”菜单项,执行“短路”命令。
＜图形支持环境：“运行模式•’下，点击“作业”菜单项，执行“短路”命令。
5）执行计算;＜文本支持环境：在上述“短路计算信息”窗口,完成作业定文之后，点击“计算”按钮即可。
＜图形支持环境：“运行模式”下，a.点击“视图”菜单项，执行“短路”命令，选择作业：b.点击“计算”菜单项,执行“短路”命令,执行计算：c.点击。
