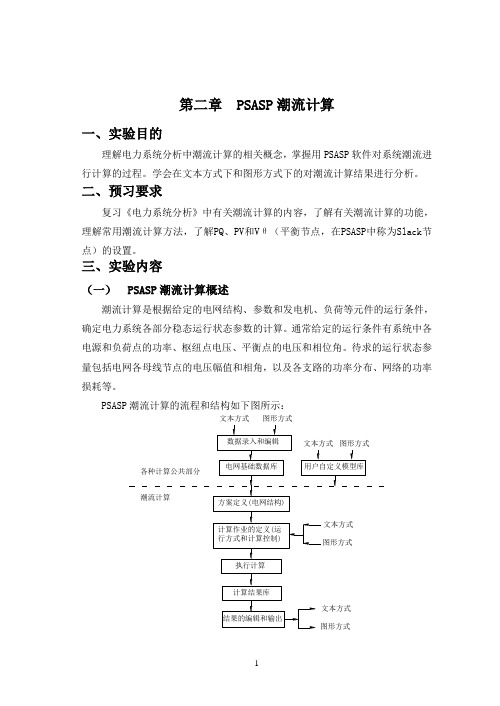

psasp潮流计算第⼆章 PSASP 潮流计算⼀、实验⽬的理解电⼒系统分析中潮流计算的相关概念，掌握⽤PSASP 软件对系统潮流进⾏计算的过程。

学会在⽂本⽅式下和图形⽅式下的对潮流计算结果进⾏分析。

⼆、预习要求复习《电⼒系统分析》中有关潮流计算的内容，了解有关潮流计算的功能，理解常⽤潮流计算⽅法，了解PQ 、PV 和V θ（平衡节点，在PSASP 中称为Slack 节点）的设置。

三、实验内容（⼀） PSASP 潮流计算概述潮流计算是根据给定的电⽹结构、参数和发电机、负荷等元件的运⾏条件，确定电⼒系统各部分稳态运⾏状态参数的计算。

通常给定的运⾏条件有系统中各电源和负荷点的功率、枢纽点电压、平衡点的电压和相位⾓。

待求的运⾏状态参量包括电⽹各母线节点的电压幅值和相⾓，以及各⽀路的功率分布、⽹络的功率损耗等。

PSASP 潮流计算的流程和结构如下图所⽰：潮流计算各种计算公共部分图形⽅式⽂本⽅式以⼀个图所⽰9节点系统为例，计算其在常规、规划两种运⾏⽅式下的潮流。

规划运⾏⽅式即在常规运⾏⽅式下，其中接于⼀条母线（STNB-230）处的负荷增加，对原有电⽹进⾏改造后的运⾏⽅式，具体⽅法为：在母线GEN3-230和STNB-230之间增加⼀回输电线，增加发电机3的出⼒及其出⼝变压器的容量，新增或改造的元件如下图虚线所⽰。

（⼆）数据准备1. 指定数据⽬录及基准容量双击PSASP图标，弹出PSASP封⾯后，按任意键，即进⼊PSASP主画⾯：在该画⾯中，要完成的⼯作如下：(1)指定数据⽬录第⼀次可通过“创建数据⽬录”按钮，建⽴新⽬录，如：C:\CLJS。

以后可通过“选择数据⽬录”按钮，选择该⽬录。

(2)给定系统基准容量系统基准容量项中，键⼊该系统基准容量，如100MVA。

建⽴了数据之后，该数不要轻易改动。

2. 录⼊系统潮流计算数据基础数据(系统参数)如下：(6)区域数据在PSASP主画⾯中，点击“图形⽀持环境”按钮，进⼊图形⽀持环境，再点击“编辑模式”按钮，即进⼊系统单线图编辑窗⼝，分别录⼊系统母线、交流线、变压器、发电机和负荷的数据，以下以变压器为例：注意：变压器是发I侧为标准侧， I、J侧互换后，变压器的等效π型等值电路不同，故其I、J侧不能互换。

基于PSASP的电力系统潮流计算创新实验设计随着电力系统的发展和现代化建设，对电力系统的安全性、可靠性以及潮流计算的精确度要求越来越高。

基于PSASP的电力系统潮流计算成为了目前电力系统研究的热点之一。

本文将结合实际情况，设计一项基于PSASP的电力系统潮流计算创新实验。

1.实验目的本实验旨在通过设计基于PSASP的电力系统潮流计算创新实验，提高学生对电力系统潮流计算方法的理解，培养学生对电力系统实际工程问题的解决能力，同时激发学生的创新意识和实践能力。

2.实验内容（1）潮流计算的基本原理实验课程将通过讲解和资料介绍的方式，向学生介绍潮流计算的基本原理，包括功率平衡方程、节点电压方程、支路功率方程等，使学生对潮流计算的理论知识有所了解。

（2）PSASP软件介绍随后，学生将学习PSASP软件的基本操作方法，包括建立电网模型、输入数据、设置参数、运行仿真等，使学生熟悉PSASP软件的使用方法，并了解PSASP软件在电力系统潮流计算中的重要作用。

（3）基于PSASP的电力系统潮流计算实验设计接下来，实验将设计一个基于PSASP的电力系统潮流计算实验。

该实验将选取一个具体的电力系统案例，设定不同的工况参数，如负荷增减、风电并网、输变电设备故障等，通过PSASP软件进行潮流计算，分析系统节点电压、支路功率以及其他重要参数的变化规律，并对比不同条件下系统的稳定性和安全性。

（4）实验结果分析与讨论学生将根据实验结果，进行分析与讨论。

结合所学的潮流计算理论知识和PSASP软件的运用，学生将说明不同工况下系统的潮流分布情况，分析系统存在的潜在问题，并提出改进建议，同时讨论潮流计算在实际工程中的应用价值和局限性。

3.实验要求和方法（1）实验要求学生需要具备电力系统分析的基本知识，了解潮流计算的基本原理，熟悉PSASP软件的基本操作方法。

学生需要在实验过程中积极思考、动手操作，主动探索潮流计算的创新方法，提出自己的见解和思考。

基于PSASP的电力系统潮流计算创新实验设计概述电力系统潮流计算是电力系统分析中最基本的工具之一，它是电力系统分析的起点和基础。

随着电力市场的不断发展和电力系统复杂性的逐步提高，对潮流计算的要求也越来越高，需要创新性的实验设计与研究。

本文基于PSASP软件平台，设计了一种基于潮流计算的电力系统实验，旨在探索如何通过合理的实验设计，提高电力系统分析中潮流计算的研究与应用水平，推动电力系统分析的发展。

实验内容实验采用PSASP软件进行，具体步骤如下：1.建立电力系统模型采用IEEE9节点系统作为例子，建立电力系统模型。

将各个节点以及线路和变压器等设备参数输入到PSASP软件中。

2.计算系统潮流采用直接数值法，对电力系统进行潮流计算。

计算得到每个节点的电压、相角和负荷等参数。

3.进行灵敏度分析通过对节点负荷变化、线路电阻变化等因素进行灵敏度分析，评估各个参数对系统潮流的影响程度，找到系统中比较脆弱的环节。

4.设计相应的控制策略根据分析结果，设计相应的控制策略，如优化发电机出力、调节变压器参数等，以达到稳定控制系统的目的。

5.验证控制策略通过调整各个控制参数，重新进行潮流计算，验证控制策略是否有效。

实验目的通过这个实验，可以达到以下几个目的：1.掌握电力系统潮流计算的基本步骤及方法；2.熟悉PSASP软件的使用；3.了解电力系统中各个因素对潮流计算的影响；4.掌握电力系统控制策略的设计方法与原理；5.提高电力系统潮流计算的研究与应用水平，推动电力系统分析的发展。

结论本文基于PSASP软件平台，设计了一种基于潮流计算的电力系统实验，通过建立电力系统模型、潮流计算、灵敏度分析、控制策略设计，验证控制策略等步骤，帮助学生深入了解电力系统潮流计算的基本理论和方法，并落实实际操作实践。

实验设计过程中，尤其体现出系统思考的方法。

实验在PSASP平台下进行，为电力系统分析提供了更加高效且专业的实验环境。

同时，也为电力系统的研究提供了更加科学、全面的分析方法，为电力系统实际操作与管理提供了有力支持。

PSASP 潮流计算实验一、实验目的理解电力系统分析中潮流计算的相关概念，掌握用PSASP 软件对系统潮流进行计算的过程。

学会在文本方式下和图形方式下的对潮流计算结果进行分析。

二、预习要求复习《电力系统分析》中有关潮流计算的内容，了解有关潮流计算的功能，理解常用潮流计算方法，了解PQ 、PV 和V θ（平衡节点，在PSASP 中称为Slack 节点）的设置。

三、实验内容（一） PSASP 潮流计算概述潮流计算是根据给定的电网结构、参数和发电机、负荷等元件的运行条件，确定电力系统各部分稳态运行状态参数的计算。

通常给定的运行条件有系统中各电源和负荷点的功率、枢纽点电压、平衡点的电压和相位角。

待求的运行状态参量包括电网各母线节点的电压幅值和相角，以及各支路的功率分布、网络的功率损耗等。

PSASP 潮流计算的流程和结构如下图所示：潮流计算各种计算公共部分图形方式文本方式以一个图所示9节点系统为例，计算其在常规、规划两种运行方式下的潮流。

规划运行方式即在常规运行方式下，其中接于一条母线（STNB-230）处的负荷增加，对原有电网进行改造后的运行方式，具体方法为：在母线GEN3-230和STNB-230之间增加一回输电线，增加发电机3的出力及其出口变压器的容量，新增或改造的元件如下图虚线所示。

（二）数据准备1. 指定数据目录及基准容量双击PSASP图标，弹出PSASP封面后，按任意键，即进入PSASP主画面：在该画面中，要完成的工作如下：(1)指定数据目录第一次可通过“创建数据目录”按钮，建立新目录，如：F:\CLJS。

以后可通过“选择数据目录”按钮，选择该目录。

(2)给定系统基准容量系统基准容量项中，键入该系统基准容量，如100MVA。

建立了数据之后，该数不要轻易改动。

2. 录入系统潮流计算数据基础数据(系统参数)如下：母线名基准电压(kV) 所属区域电压上限电压下限发电1 16.500 2 18.150 14.850 发电2 18.000 1 19.800 16.200 发电3 13.800 1 15.180 12.420 GEN1-230 230.000 2 253 207 GEN2-230 230.000 1母线名所属数据组母线类型单位P Q电压幅值电压相角STNA-230 常规PQ p.u. 1.250 0.050 0.00 0.00 STNB-230 常规PQ p.u. 0.900 0.300 0.00 0.00 STNC-230 常规PQ p.u. 1.000 0.350 0.00 0.00 STNB-230 新建PQ p.u. 1.500 0.300 0.00 0.00 (6)区域数据区域名区域号区域－1 1区域－2 2在PSASP主画面中，点击“图形支持环境”按钮，进入图形支持环境，再点击“编辑模式”按钮，即进入系统单线图编辑窗口，分别录入系统母线、交流线、变压器、发电机和负荷的数据，以下以变压器为例：注意：变压器是发I侧为标准侧， I、J侧互换后，变压器的等效π型等值电路不同，故其I、J侧不能互换。

第二章 PSASP 潮流计算一、实验目的理解电力系统分析中潮流计算的相关概念，掌握用PSASP 软件对系统潮流进行计算的过程。

学会在文本方式下和图形方式下的对潮流计算结果进行分析。

二、预习要求复习《电力系统分析》中有关潮流计算的内容，了解有关潮流计算的功能，理解常用潮流计算方法，了解PQ 、PV 和V θ（平衡节点，在PSASP 中称为Slack 节点）的设置。

三、实验内容（一） PSASP 潮流计算概述潮流计算是根据给定的电网结构、参数和发电机、负荷等元件的运行条件，确定电力系统各部分稳态运行状态参数的计算。

通常给定的运行条件有系统中各电源和负荷点的功率、枢纽点电压、平衡点的电压和相位角。

待求的运行状态参量包括电网各母线节点的电压幅值和相角，以及各支路的功率分布、网络的功率损耗等。

PSASP 潮流计算的流程和结构如下图所示：潮流计算各种计算公共部分图形方式文本方式以一个图所示9节点系统为例，计算其在常规、规划两种运行方式下的潮流。

规划运行方式即在常规运行方式下，其中接于一条母线（STNB-230）处的负荷增加，对原有电网进行改造后的运行方式，具体方法为：在母线GEN3-230和STNB-230之间增加一回输电线，增加发电机3的出力及其出口变压器的容量，新增或改造的元件如下图虚线所示。

（二）数据准备1. 指定数据目录及基准容量双击PSASP图标，弹出PSASP封面后，按任意键，即进入PSASP主画面：在该画面中，要完成的工作如下：(1)指定数据目录第一次可通过“创建数据目录”按钮，建立新目录，如：C:\CLJS。

以后可通过“选择数据目录”按钮，选择该目录。

(2)给定系统基准容量系统基准容量项中，键入该系统基准容量，如100MVA。

建立了数据之后，该数不要轻易改动。

2. 录入系统潮流计算数据基础数据(系统参数)如下：(6)区域数据在PSASP主画面中，点击“图形支持环境”按钮，进入图形支持环境，再点击“编辑模式”按钮，即进入系统单线图编辑窗口，分别录入系统母线、交流线、变压器、发电机和负荷的数据，以下以变压器为例：注意：变压器是发I侧为标准侧， I、J侧互换后，变压器的等效π型等值电路不同，故其I、J侧不能互换。

基于PSASP的电力系统潮流计算创新实验设计电力系统潮流计算是电力系统运行中的重要环节，用于计算电网中各个节点的电压、电流、功率等参数，对电力系统的安全、稳定运行起着重要作用。

目前，传统的电力系统潮流计算方法存在计算速度慢、算法复杂、对大规模系统计算不便等问题。

为了提高潮流计算的效率和精度，需要进行创新实验设计。

可以考虑利用PSASP（Power Systems Analysis and Simulation Program）作为潮流计算的工具，该软件是一种功能强大的电力系统仿真软件，具有较高的精度和算法速度。

可以选择一个具有代表性的电力系统进行实验，构建其节点数据、支路参数、发电机特性等，并导入PSASP软件中进行潮流计算。

可以尝试设计并比较不同的潮流计算算法。

传统的潮流计算算法包括高斯-赛德尔迭代法、牛顿-拉夫逊迭代法等，可以对这些传统算法进行改进或者尝试新的算法。

可以结合人工智能、机器学习等技术，设计基于神经网络的潮流计算算法，通过训练神经网络模型来提高潮流计算的效率和精度。

可以考虑引入分布式计算的思想，将潮流计算任务分解成多个子任务分别计算，然后通过通信协议进行数据传输和结果更新。

这样可以充分利用多台计算机的计算资源，提高计算效率。

还可以研究如何在分布式计算环境下保证数据的一致性和实时性。

还可以考虑将潮流计算与其他电力系统问题的求解相结合，例如电力系统的故障分析、容错处理等。

通过综合考虑潮流计算结果和其他问题的求解结果，可以对电力系统的安全、稳定运行做出更准确的评估和判断，提出相应的优化措施。

在设计实验的过程中，还应注重实验数据的准确性和可靠性。

需要收集和整理电力系统的各个节点数据、分析其误差来源，并通过数据校验、模型验证等方法来验证实验结果的准确性。

基于PSASP的电力系统潮流计算创新实验设计可以从选择适当的工具、改进算法、引入分布式计算、与其他问题的求解相结合等方面进行，并需要注重实验数据的准确性和可靠性，以提高潮流计算的效率和精度，为电力系统的安全、稳定运行提供支持。

叙述PSASP Ver7.0中AC-DC潮流计算的步骤（包括图形方式，参数输入，操作菜单项，示例）。

潮流计算是根据给定的电网结构、参数和发电机、负荷等元件的运行条件，确定电力系统各部分稳态运行状态参数的计算。

通常给定的运行条件有系统中各电源和负荷点的功率、枢纽点电压、平衡点的电压和相位角。

待求的运行状态参量包括电网各母线节点的电压幅值和相角，以及各支路的功率分布、网络的功率损耗等。

各种计算公共部分潮流计算PSASP潮流计算的流程和结构如下图所示：PSASP Ver7.0中AC-DC朝流计算的步骤:以一个图所示9节点系统为例，计算其在常规、规划两种运行方式下的潮流。

规划运行方式即在常规运行方式下，其中接于一条母线（STNB-230处的负荷增加，对原有电网进行改造后的运行方式，具体方法为：在母线GEN3-230和STNB-230之间增加一回输电线，增加发电机3的出力及其出口变压器的容量，新增或改造的元件如下图虚线所示。

1.录入系统潮流计算数据基础数据（系统参数）如下:在PSASP7.0中新建工程进入单线图程序: 1）输入单线图名称2）选定数据组3）画出原理图。

4）分别录入系统母线、交流线、变压器、发电机和负荷的数据，以下以变压器为例：注意：变压器是发I侧为标准侧，I、J侧互换后，变压器的等效n型等值电路不同，故其I、J侧不能互换。

2潮流计算基础方案的定义点击“元件数据”下拉菜单中的“方案定义”，弹出方案定义窗口3潮流计算作业的定义和执行潮流计算的基础方案给出了待计算电网的网络结构、参数和各节点发电、负荷等基本数据，再配以不同的计算控制信息（包括发电、负荷的按比例修改等）, 即可得到不同的潮流计算作业。

现定义一个潮流作业：点击“潮流”下拉菜单的“作业定义”定义好潮流作业后，点击“计算”按钮，执行定义好的作业的潮流计算，在计算过程窗口中显示迭代过程。

关闭该窗口，返回潮流计算信息窗口。

4结果输出在图形支持环境的运行模式下，选取菜单“潮流丨潮流结果”，弹出作业选择窗口，选择某一曾经计算过的作业号后，点击“确定”按钮，即显示该作业的原计算结果如下：STNC-230发电2汩GEN】2301：IM—GO—JjC・：Q0.005f-j>.(rxC.C45STNA-23C•Hxre.二AMTQGZN3-230发电3：45 ：____________ ―CO0*jC*.^50SrNB-230。

交流系统潮流计算及其在PSASP软件中的应用（二）摘要潮流计算是电力系统最基本的计算，在电力系统分析中占有重要的地位。

潮流计算的根本任务是根据给定的发电机、交流线、负荷、母线等元件数据生成的电网结构，来确定整个系统的运行状态，如各节点电压、网络中功率分布和功率损耗等。

而PSASP（Power System Analysis Software Package）作为中国电力科学研究院自主开发的电力系统综合仿真程序，在电力系统的分析计算中得到了广泛的应用。

本文就将借助于PSASP强大的计算功能，实现电力系统的潮流计算。

首先，在PSASP中建立电力系统的母线、发电机、交流线、负荷等元件数据库；而后通过方案以及作业号的定义，按照PSASP中潮流计算的步骤，以报表的形式输出潮流计算结果；最后在潮流计算的基础上，对PSASP中实现网损以及最优潮流的计算进行了初步探讨。

通过给定的9节点系统以及30节点系统的仿真分析，说明运用PSASP软件对电力系统进行潮流计算具有精确性、方便性和快速性的特点，同时也为电力系统的其他分析计算提供了技术支持。

关键词：电力系统，潮流计算，PSASPAbstractAbstractPower flow calculation is the most fundamental method of power system, plays an important role in power system analysis. The fundamental task of power flow calculation is based on the network structure given generator, AC line, load, bus and other components of data generation, to determine the operating state of the whole system, such as the node voltage, network power distribution and power loss etc.. PSASP (Power System Analysis Software Package) as an integrated power system simulation program China Electric Power Research Institute, independent development, obtained the widespread application in the analysis and calculation of power system.This paper will be based on the powerful calculation function of PSASP, realizes the power system load flow calculation. First of all, bus, generator, AC line, load database establishment of power system in PSASP; then by defining the scheme and the job number, according to the PSASP power flow calculation procedures, in the form of output current report results; finally on the base of power flow calculation, the calculation of network loss and optimal power flow to achieve PSASP conducted a preliminary study. Through the simulation of 9 node system given and 30 node system analysis, power flow calculation of power system that has the characteristics of accurate, convenient and fast by using PSASP software, and also other analysis for power system computing provides technical support.Keywords: power system, power flow calculation, PSASP目录目录摘要 (Ⅰ)Abstract (Ⅱ)1 绪论 (2)1.1 课题的研究意义 (2)1.2 课题的国内外研究现状 (2)1.2.1 电力系统潮流计算的发展现状 (2)1.2.2 PSASP在电力系统中的应用现状 (3)1.3 本课题的基本内容 (3)2 电力系统潮流计算的基本原理 (4)2.1 电力系统潮流计算的目的和意义 (4)2.2 电力系统潮流计算的主要方法 (4)2.2.1牛顿—拉夫逊法 (4)2.2.2 PQ分解法 (5)3 PSASP软件的介绍 (7)3.1 PSASP软件的简介 (7)3.2 PSASP中潮流计算的步骤 (8)4 PSASP中潮流计算的仿真分析 (10)4.1 9节点系统的仿真分析 (10)4.1.1 基础数据的建立 (10)4.1.2 潮流计算及输出 (16)4.1.3 网损分析的初步探讨 (19)4.1.4 最优潮流的初步探讨 (21)4.1.5 图形支持环境下的仿真分析 (24)4.2 30 节点系统的仿真分析 (31)4.2.1 基础数据的建立 (32)4.2.2 潮流计算 (34)4.2.3 最优潮流的简单计算 (36)4.2.4 图形支持环境下的仿真分析 (37)结论 (42)参考文献 (43)致谢 (44)1 绪论1.1课题的研究意义近几十年来，电力系统规模越来越庞大，结构越来越复杂，其稳定性和经济性对社会的发展也越来越重要。

psasp潮流计算实验心得体会
开始实验的前几天，我每一个下午都要来到电脑室里做潮流计算实验。

开始只不过随便乱填一些数字进去，也没什么多大关系，就那样糊弄着过了十几分钟。

可当我第二次拿起纸笔认真地计算出来之后，却发现原本杂乱无章、毫无规律的算式有了很清晰明朗的脉络。

经过反复思考和比较，终于得出结论：这其中主要归功于潮流计算软件所提供的各种辅助线图标。

当时觉得，自己掌握了计算机语言的某种奥秘。

接下来又上网查阅了很多相关资料，才知道它叫“潮流计算”。

潮流计算通俗易懂，简单而方便，对于初学者来说，既容易操作又快捷，还能够帮助我们理解如何正确使用计算机语言。

所以，在我眼里，潮流计算俨然成为我的“良师益友”！刚开始的几天内，我先熟悉了
潮流计算软件的界面及功能键设置。

经过研究和练习，我渐渐找到了窍门儿——一切尽在手指间，让计算变得轻松愉悦！虽然这些天来我花费了很长的时间去琢磨怎样输入数据，但是并未感觉枯燥乏味。

因为这项工程量浩繁庞大的任务，总会被潮流计算轻巧灵活的编排所征服。

- 1 -。
