PSASP设计简单系统的潮流计算与PSASP验证

基于PSASP的电力系统潮流计算创新实验设计电力系统潮流计算是电力系统运行和规划中重要的计算任务之一，它主要用于计算电力系统各节点的电压幅值、相角和功率的分布情况，以评估电力系统的稳定性、可靠性和经济性。

近年来，随着电力系统规模的不断扩大和电力系统的复杂度的增加，对潮流计算的精度和实时性的要求也越来越高。

基于PSASP（Power System Analysis Software Package）的电力系统潮流计算成为了目前应用最广泛的方法之一，它具有计算速度快、计算精度高、兼容性强等优点，但依然存在一些问题和挑战。

本文针对基于PSASP的电力系统潮流计算，设计了一种创新的实验，旨在解决相关问题和挑战，提高计算的精度和实时性。

具体实验设计如下：实验目标：通过优化PSASP的潮流计算算法和参数设置，提高电力系统潮流计算的精度和实时性。

实验内容：1. 优化潮流计算算法：通过修改PSASP的潮流计算算法，建立更加精确和高效的计算模型，提高计算的准确性和速度。

2. 参数设置优化：通过调整PSASP的相关参数，优化计算过程中的收敛性和稳定性。

3. 并行计算技术应用：引入并行计算技术，提高计算效率，实现快速、准确的电力系统潮流计算。

4. 数据预处理优化：通过对电力系统数据进行预处理，提高数据的准确性和完整性，从而提高潮流计算结果的可靠性。

预期结果：通过优化PSASP的潮流计算算法和参数设置，应用并行计算技术和优化数据预处理方法，预期实现电力系统潮流计算的高精度和实时性。

为了验证实验结果的可靠性和有效性，还可以将实验结果与其他潮流计算方法进行比较分析。

通过以上创新实验的设计和实施，能够有效提高基于PSASP的电力系统潮流计算的精度和实时性，为电力系统的稳定运行和可靠规划提供有力的支持。

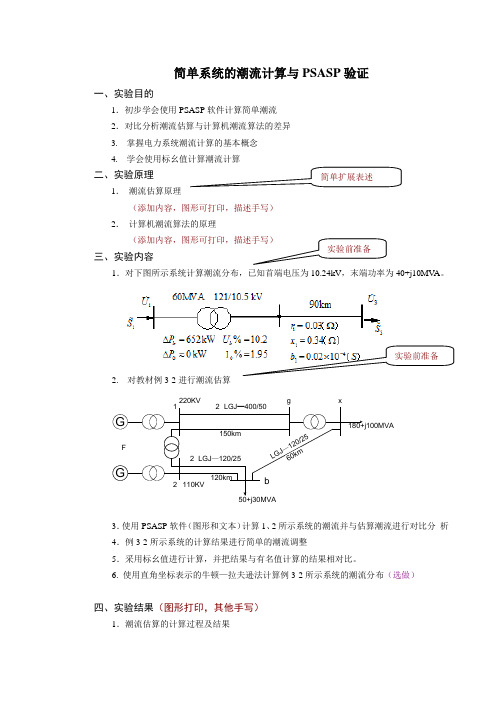

简单系统的潮流计算与PSASP 验证一、实验目的1．初步学会使用PSASP 软件计算简单潮流2．对比分析潮流估算与计算机潮流算法的差异3. 掌握电力系统潮流计算的基本概念4. 学会使用标幺值计算潮流计算二、实验原理1． 潮流估算原理（添加内容，图形可打印，描述手写）2． 计算机潮流算法的原理三、实验内容 1．对下图所示系统计算潮流分布，已知首端电压为10.24kV ，末端功率为40+j10MV A 。

2. 对教材例3-2进行潮流估算3．使用PSASP 软件（图形和文本）计算1、2所示系统的潮流并与估算潮流进行对比分 析4．例3-2所示系统的计算结果进行简单的潮流调整5．采用标幺值进行计算，并把结果与有名值计算的结果相对比。

6. 使用直角坐标表示的牛顿—拉夫逊法计算例3-2所示系统的潮流分布（选做）四、实验结果（图形打印，其他手写）1．潮流估算的计算过程及结果（1）系统图（2）计算过程（3）结果2．手工采用牛顿—拉夫逊法的计算过程及结果（1）以导纳和理想变压器表示的等值电路图，包括参数计算过程；（2）变压器以π形等值电路表示时的等值电路图，包括参数计算过程；（3）节点导纳矩阵；（4）潮流计算迭代过程（每次迭代的雅克比矩阵，潮流不平衡量，节点电压、相角的修正量，可参考《电力系统稳态分析》一书中的例4-3，例4-4，建议采用matlab编程计算）。

3．使用PSASP软件的潮流计算结果（1）写出计算机计算潮流的各个步骤（文本输入和图形输入）（2）给出潮流计算结果，可在实验时截图。

4．与估算潮流的差异及原因分析（手写）5．手动调整支路潮流及节点电压（可采用截图方式，配以文字说明）五、实验中遇到的问题及解决方法（手写，同时可配以截图说明问题）六、实验心得（手写）注：棕色字体为主要内容要求，写报告时需删除并添加相应内容。

第01期2020年1月No.01January，2020随着社会经济的发展，人才的专业素养要求也发生了新变化，新形势下的专业人才不仅要具备扎实的专业知识，还应掌握新时期、新技术、新要求，具备一定的创新精神，能够应对和解决新环境中出现的问题，以适应未来工作岗位的需要[1-2]。

电力系统潮流计算是“电力系统分析”课程中十分重要的教学模块，其理论性较强，但实践教学内容较为简单，学生的学习热情没有被充分挖掘，无法满足“因材施教”的个性化教学要求[3]。

要想优化传统电力系统潮流计算实验教学模式、完善设计电力系统潮流计算实验教学内容，就要采取传统和开放式相结合的实验教学模式，进行基础课内实验项目和基于实际工程内容的创新性课下自主实验训练，强化学生知识学习效果，同时注重创新能力的培养，创建“课内实验+创新实验”双轨制考核方式，实现由“填鸭式”被动学习向自主实验学习模式的转化[4-8]。

1 基于PSASP潮流计算方法及流程电力系统分析综合程序（Power System Analysis Synthesis Program ，PSASP ）提供了多种潮流计算方法可供选择。

各种潮流计算方法的基本计算原理及优缺点如表1所示，对于一般网络可选择牛顿法、PQ 分解法或最优因子法求解法；对于大规模复杂电网应选择最优因子法、PQ 分解转牛顿法进行潮流计算。

如果依然无法使潮流计算收敛，则可采用PSASP 中辅助的“预设平衡点”和“读上次潮流结果为潮流初始值”两种措施[9]。

作者简介：衣涛（1973— ），男，辽宁本溪人，讲师，博士；研究方向：电压稳定，新能源消纳。

摘 要：针对目前社会对创新性人才的需求，文章对传统的“电力系统分析”课程潮流计算实验进行教学改革，立足于电网生产实际，提出了地区电网潮流计算及运行方式分析创新实验方案。

通过实验理论学习、实验操作、实验总结3个阶段，使学生掌握利用PSASP 电力仿真软件进行电力系统潮流计算的方法，加深电力系统潮流计算原理的理解，了解实际电网运用潮流计算进行问题分析的过程，提高学生分析、解决实际问题的能力。

基于PSASP的电力系统潮流计算创新实验设计随着电力系统的不断发展和电力网络的日益庞大，潮流计算作为电力系统分析中的重要部分，也面临着新的挑战和需求。

传统的潮流计算方法在处理大规模系统时存在着效率低下和精度不足的问题，因此需要引入新的方法和技术来解决这些问题。

基于PSASP的电力系统潮流计算创新实验设计就是在这样的背景下应运而生的。

PSASP（Power System Analysis Software Package）是一种用于电力系统分析的软件包，其强大的功能和灵活的设计使得它成为了电力系统研究和实践中的重要工具。

基于PSASP的潮流计算创新实验设计，即是利用PSASP软件以及相关的技术手段，针对潮流计算中的难点和瓶颈问题进行创新性的实验设计，以期能够提高潮流计算的效率和精度，为电力系统的安全稳定运行提供更加可靠的支持。

在进行基于PSASP的电力系统潮流计算创新实验设计时，首先需要明确实验的研究目标和需求。

可以针对大规模系统的潮流计算精度和效率进行优化，也可以针对非线性和非稳态情况下的潮流计算进行深入研究。

然后，需要选择合适的实验方案和方法，包括实验数据的获取、实验模型的建立、实验算法的设计等。

在这个过程中，PSASP软件将扮演着重要的角色，既可以作为实验工具进行数据处理和模拟计算，又可以作为实验平台进行实验验证和性能评估。

首先是基于PSASP软件的潮流计算算法的创新设计。

传统的潮流计算算法往往在处理大规模系统时效率低下，容易陷入局部极值，导致计算结果的不稳定性。

基于PSASP的潮流计算创新实验设计可以充分利用PSASP软件的并行计算和分布式计算功能，设计出更加高效和稳定的潮流计算算法，从而提高潮流计算的计算速度和精度。

其次是基于PSASP软件的潮流计算模型的建立和优化。

电力系统的复杂性和非线性特性使得传统的潮流计算模型往往难以满足实际需求。

基于PSASP的潮流计算创新实验设计可以针对不同的系统特点和工况条件进行模型的精细化建立和优化，从而提高潮流计算的适用性和可靠性。

基于PSASP的电力系统潮流计算创新实验设计随着电力系统的发展和现代化建设，对电力系统的安全性、可靠性以及潮流计算的精确度要求越来越高。

基于PSASP的电力系统潮流计算成为了目前电力系统研究的热点之一。

本文将结合实际情况，设计一项基于PSASP的电力系统潮流计算创新实验。

1.实验目的本实验旨在通过设计基于PSASP的电力系统潮流计算创新实验，提高学生对电力系统潮流计算方法的理解，培养学生对电力系统实际工程问题的解决能力，同时激发学生的创新意识和实践能力。

2.实验内容（1）潮流计算的基本原理实验课程将通过讲解和资料介绍的方式，向学生介绍潮流计算的基本原理，包括功率平衡方程、节点电压方程、支路功率方程等，使学生对潮流计算的理论知识有所了解。

（2）PSASP软件介绍随后，学生将学习PSASP软件的基本操作方法，包括建立电网模型、输入数据、设置参数、运行仿真等，使学生熟悉PSASP软件的使用方法，并了解PSASP软件在电力系统潮流计算中的重要作用。

（3）基于PSASP的电力系统潮流计算实验设计接下来，实验将设计一个基于PSASP的电力系统潮流计算实验。

该实验将选取一个具体的电力系统案例，设定不同的工况参数，如负荷增减、风电并网、输变电设备故障等，通过PSASP软件进行潮流计算，分析系统节点电压、支路功率以及其他重要参数的变化规律，并对比不同条件下系统的稳定性和安全性。

（4）实验结果分析与讨论学生将根据实验结果，进行分析与讨论。

结合所学的潮流计算理论知识和PSASP软件的运用，学生将说明不同工况下系统的潮流分布情况，分析系统存在的潜在问题，并提出改进建议，同时讨论潮流计算在实际工程中的应用价值和局限性。

3.实验要求和方法（1）实验要求学生需要具备电力系统分析的基本知识，了解潮流计算的基本原理，熟悉PSASP软件的基本操作方法。

学生需要在实验过程中积极思考、动手操作，主动探索潮流计算的创新方法，提出自己的见解和思考。

基于PSASP的电力系统潮流计算创新实验设计
随着电力系统的发展，电力系统潮流计算作为电力系统分析的重要工具一直受到大家的关注。

随着电网规模的不断扩大和复杂性的增加，传统的潮流计算方法已经无法满足对潮流计算的高精度、高效率和高可靠性的要求。

基于PSASP的电力系统潮流计算创新实验设计成为了一个迫切需要解决的问题。

PSASP是一种常用的电力系统分析软件，它基于大规模集成电路的先进技术，可以实现对电力系统的快速、准确的潮流计算。

基于PSASP的电力系统潮流计算创新实验设计旨在通过对PSASP软件的算法进行优化，提高潮流计算的精度和效率，并在实际的电力系统中进行验证和应用。

基于PSASP的电力系统潮流计算创新实验设计需要对PSASP软件的潮流计算算法进行深入研究和分析，了解其原理和特点。

在此基础上，可以针对潮流计算过程中存在的问题和局限性，提出相应的改进方案和优化算法。

在实验设计中可以开展对PSASP软件的潮流计算算法的优化和改进实验，通过对比实验数据，评估和验证改进算法的性能和效果。

可以针对不同的电力系统场景，进行多组实验设计，以验证改进算法的稳定性和适用性。

基于PSASP的电力系统潮流计算创新实验设计电力系统潮流计算是电力系统稳态分析的基础和关键，其精度和效率直接影响电网的安全运行和经济性。

传统的潮流计算方法往往使用基于高斯消元法的直接解法，随着电力系统规模的增大和复杂度的提高，这种方法已经不再适用，因为它需要耗费巨大的计算时间和内存，而且在处理含有不良条件的电力系统时会出现很大的误差。

为了应对这些挑战，研究者们提出了各种新的潮流计算方法，其中基于PSASP的方法无疑是最重要的之一。

PSASP是一种基于人工智能的电力系统故障诊断和优化工具，它使用神经网络和模糊逻辑等技术来进行辅助决策和控制，能够提高电力系统的运行效率和稳定性。

本文将介绍一种基于PSASP的电力系统潮流计算创新实验设计，其主要目的是探索PSASP在电力系统潮流计算方面的应用，评估其精度和效率，并提供一种新的潮流计算方案。

该实验分为三个阶段，分别是数据准备阶段、潮流计算阶段和结果分析阶段。

在数据准备阶段，需要收集电力系统的拓扑结构、负荷和发电机的信息，并导入PSASP软件中。

具体的操作包括：导入电网模型数据、定义迭代计算的收敛精度、定义各种负荷和发电机的数据和控制参数等。

在潮流计算阶段，需要进行迭代计算，直到满足收敛精度要求为止。

具体的计算步骤包括：初始化节点电压和相角；计算各节点注入的有功和无功功率；计算各节点电压和相角误差；更新节点电压和相角；判断是否满足收敛精度要求，如果是则结束计算，否则返回第二步。

在结果分析阶段，需要对计算结果进行评估和比较。

具体的分析步骤包括：计算各支路的潮流、电压和相角，评估PSASP计算结果的精度；比较PSASP计算结果和传统直接解法的结果，评估PSASP计算方法的效率和优越性；评估PSASP计算方法的适用范围和限制。

通过这个实验设计，可以探索基于PSASP的电力系统潮流计算方法的优越性和适用性，评估PSASP在电力系统稳态分析方面的应用价值，并推动电力系统潮流计算方法的发展和创新。
