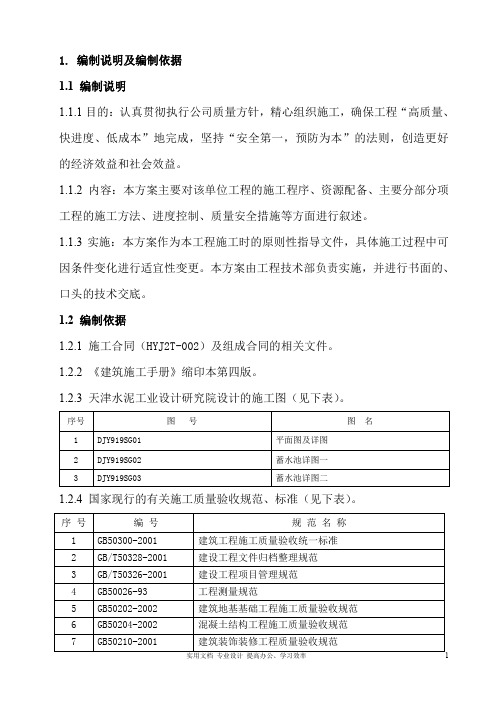

1. 编制说明及编制依据1.1 编制说明1.1.1目的:认真贯彻执行公司质量方针,精心组织施工,确保工程“高质量、快进度、低成本”地完成,坚持“安全第一,预防为本”的法则,创造更好的经济效益和社会效益。
1.1.2内容:本方案主要对该单位工程的施工程序、资源配备、主要分部分项工程的施工方法、进度控制、质量安全措施等方面进行叙述。
1.1.3实施:本方案作为本工程施工时的原则性指导文件,具体施工过程中可因条件变化进行适宜性变更。
本方案由工程技术部负责实施,并进行书面的、口头的技术交底。
1.2 编制依据1.2.1 施工合同(HYJ2T-002)及组成合同的相关文件。
1.2.2《建筑施工手册》缩印本第四版。
1.2.3 天津水泥工业设计研究院设计的施工图(见下表)。
1.2.4 国家现行的有关施工质量验收规范、标准(见下表)。
1.2.5其它其它文件2. 工程概况2.1 现场施工条件与环境2.1.1 工程与周围建筑物的关联本工程位于一线蓄水池的北侧,两者相邻轴线间距3.5m.西侧为厂区主马路,东侧为压缩空气站,北侧为煤及页岩原料区,周围施工空间充足。
2.1.2施工临时水电现场施工用水源、电源接入方便。
2.1.3 当地气侯基本特征(见下表)2.2 工程概况2.2.1 建筑概况平面为方形,水池内空尺寸25m×25m×4m,内设5×5个支柱,支柱跨度边柱为4100外,其余均为4200,水池地下部分2 m,地上部分2m,占地面积约700M2。
水池内壁用1:2防水砂浆抺面20厚,其他表面用1:1水泥砂浆抺面15厚。
池盖沿4轴线向两侧对称找1%坡。
2.2.2 结构概况地基承载力180Kp;钢筋砼结构储水池,砼抗渗等级S8,垫层砼C10,其余C25;钢筋保护层池底、池壁及柱为45,池盖为30。
2.2.3 水系统概况水池阀门开关、均接入中控室控制;水池内设液位计,将水位信号传入中控室,并与潜水泵及进水管的电动阀连锁控制;所有阀门均设置在地面上(或设置具备浮球式控制自动抽水泵操作井);电磁流量计从原蓄水池拆移安装。
目录第一章工程概况 (2)第二章施工部署 (2)第1节施工顺序 (2)第2节流水段划分 (2)第3节工艺流程 (3)第三章施工进度计划 (4)第四章施工总平面布置 (4)第五章施工准备工作 (5)第1节场地及道路 (5)第2节施工用水 (5)第3节施工用电 (6)第4节临时设施 (6)第5节其他物资准备 (6)第六章工具、机械、设备计划 (7)第七章主要项目施工方法 (7)第1节基础工程 (7)第2节结构工程 (8)第3节装修工程 (10)第八章劳动组织 (11)第九章雨期施工方案 (11)第十章工期定额 (12)第十一章人工、材料概算 (12)第十二章质量、安全、环境保护技术措施 (12)第1节质量管理 (12)第2节安全消防管理 (13)第3节材料管理 (14)第4节环境保护措施 (14)工程概况本工程建筑面积4364.95m2,东西总长63.20m,南北总宽11.00m,共6层,每层由六个单元组成,每单元两户,层高2.7m,室内外高差0.6m,总高16.96m。
基础埋深2.6m,45cm厚3:7灰土上砌条形砖基础。
条形基础的顶部和底部均设18cm厚钢筋混凝土圈梁,四个大角及丁字接头、十字接头处设有钢筋混凝土构造柱。
上部结构按8度抗震设防,外墙为18cm厚、内墙为16Cm厚、强度等级为C20的钢筋混凝土墙。
楼面及屋面板为预应力短向圆孔板,楼梯、阳台、雨罩、挑檐板均为本市标准预制混凝土构件。
厨房、厕所隔墙采用增强石膏空心条板。
屋面防水为SBS改性沥青柔性油毡上涂浅色着色剂做法。
外窗采用空腹钢窗,其中北立面窗均为双层窗。
内门为空心木门,户门为复合型防盗防火门。
室内楼地面除厨房、厕所为聚氨酯防水涂膜上做陶瓷锦砖面层做法外,其余为豆石混凝土做法。
水泥踢脚板高120mm。
除厕所、厨房为瓷砖墙裙、耐擦洗涂料墙面外,其他内墙面均为刮腻子、喷大白浆做法。
其中外墙因节能保温需要,在混凝土墙里侧还设置了空气层、50mm厚自熄性聚苯乙烯泡沫塑料板及12mm厚纸面石膏板。

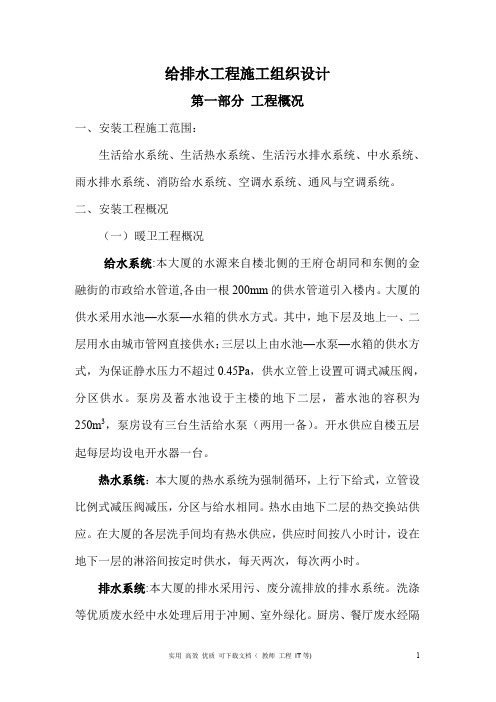

给排水工程施工组织设计第一部分工程概况一、安装工程施工范围:生活给水系统、生活热水系统、生活污水排水系统、中水系统、雨水排水系统、消防给水系统、空调水系统、通风与空调系统。
二、安装工程概况(一)暖卫工程概况给水系统:本大厦的水源来自楼北侧的王府仓胡同和东侧的金融街的市政给水管道,各由一根200mm的供水管道引入楼内。
大厦的供水采用水池—水泵—水箱的供水方式。
其中,地下层及地上一、二层用水由城市管网直接供水;三层以上由水池—水泵—水箱的供水方式,为保证静水压力不超过0.45Pa,供水立管上设置可调式减压阀,分区供水。
泵房及蓄水池设于主楼的地下二层,蓄水池的容积为250m3,泵房设有三台生活给水泵(两用一备)。
开水供应自楼五层起每层均设电开水器一台。
热水系统:本大厦的热水系统为强制循环,上行下给式,立管设比例式减压阀减压,分区与给水相同。
热水由地下二层的热交换站供应。
在大厦的各层洗手间均有热水供应,供应时间按八小时计,设在地下一层的淋浴间按定时供水,每天两次,每次两小时。
排水系统:本大厦的排水采用污、废分流排放的排水系统。
洗涤等优质废水经中水处理后用于冲厕、室外绿化。
厨房、餐厅废水经隔油器处理后与粪便污水一起经室外化粪池处理后排入城市管网。
中水系统:本大厦的中水水源取自洁净废水,水量为99.6m3/d,由地下二层的中水站处理后用于冲厕及室外绿化。
消防系统:消防系统包括消火栓消防系统和自动喷水灭火系统。
消火栓系统:为满足有关水压的要求,本大厦的消火栓系统利用可调式减压阀分区。
火灾前10分钟有屋顶水箱供水,水箱静水压力>7m,可保证顶部几层的供水压力。
由位于地下二层消防泵房内的消防泵自水池内抽水加压供给。
消火栓口的出水压力大于0.5Pa时,采用减压稳压消火栓。
本系统高低区由上部和下部的干管连接成环以保证供水的可靠性。
屋顶有18m3消防水池,保证火灾前期的用水。
地下二层有容积位500m3的消防水池,供火灾时使用。
给水排水采暖燃气工程方案1. 项目背景本工程位于某大型商业综合体中,包括商务办公区、商业购物区、酒店区等,总建筑面积约为50万平方米。
为了保证商业综合体内的供水、排水、采暖和燃气设备正常运行,需进行给水排水采暖燃气工程。
工程内容包括给水管网系统、排水管网系统、采暖系统和燃气系统的设计和建设。
2. 给水系统设计2.1 给水管网系统根据商业综合体的建筑规模和用水需求,设计给水管网系统。
该管网系统将覆盖商务办公区、商业购物区、酒店区等各个功能区域,确保各个区域的用水需求。
管网系统应考虑到用水稳定性和管道排列合理性,保证供水的稳定性和安全性。
2.2 给水设备选择在给水系统中,需选择合适的水泵、水箱等设备。
水泵应具有高效节能、运行稳定等特点,水箱应具有一定储水量和稳定的水质。
3. 排水系统设计3.1 排水管网系统排水管网系统考虑商业综合体的排水需求,包括雨水排水和污水排水。
根据建筑物的布局和地势,设计合理的排水管网系统,确保雨水和污水的合理排放。
3.2 排水设备选择在排水系统中,需选择合适的排水泵、排水管道等设备。
排水泵应具有高效排水能力、稳定运行等特点,排水管道应具有抗压、抗腐蚀等特性。
4. 采暖系统设计4.1 供暖管道系统根据商业综合体的建筑面积和采暖需求,设计供暖管道系统。
管道系统应覆盖商务办公区、商业购物区、酒店区等各个区域,以保证室内温度的舒适度。
4.2 采暖设备选择在采暖系统中,需选择合适的锅炉、散热器等设备。
锅炉应具有高效节能、稳定可靠等特点,散热器应具有良好的加热效果和耐用性。
5. 燃气系统设计5.1 燃气管道系统根据商业综合体的燃气需求,设计燃气管道系统。
管道系统应覆盖商务办公区、商业购物区、酒店区等各个区域,以保证燃气的供应和安全使用。
5.2 燃气设备选择在燃气系统中,需选择合适的燃气锅炉、燃气灶具等设备。
燃气锅炉应具有高效节能、稳定运行等特点,燃气灶具应具有安全可靠、使用方便等特性。
目录第一章编制依据 (5)1.1招标文件及答疑文件 (5)1.2施工图 (5)1.3主要标准图集 (5)1.4主要施工规程、规范 (6)1.5主要标准 (6)1.6主要法规 (7)1.7其他相关文件 (7)第二章工程概况 (8)2.1工程简介 (8)2.2建筑概况 (8)2.3给排水与采暖概况 (10)2.4通风与空调概况 (11)2.5保温要求 (11)2.6工作压力 (12)2.7现场概况 (13)2.8工程重点和难点 (13)第三章项目管理目标 (14)3.1质量目标 (14)3.2工期目标 (14)3.3安全目标 (14)3.4文明施工目标 (14)3.5环境管理目标 (14)第四章施工部署 (14)4.1组织管理机构 (14)4.1.1成立组织管理机构 (14)4.1.2管理人员的职责 (15)4.2总体施工顺序安排 (15)4.3机电工程施工组织 (16)4.4主要施工方案选择 (16)第五章施工准备 (17)5.1技术准备 (17)5.1.1技术准备 (17)5.1.2拟采用的四新项目 (18)5.1.3计量工作计划 (18)5.1.4照相和录相计划(作为工程备案和申报长城杯资料之用) (19)5.1.5计算机网络辅助设计、辅助管理 (20)5.1.5.1施工详图深化设计 (20)5.1.5.2深化图纸进度预计计划 (20)5.1.5.3工程项目计划管理 (21)5.1.5.4施工管理信息系统的应用 (21)5.1.5.5项目成本管理软件的应用 (21)5.2劳动力和主要设备材料、构件的用量计划 (21)5.2.1劳动力的技术培训工作 (21)5.2.2劳动力管理 (21)5.2.3劳动力计划 (21)5.2.4材料准备 (22)5.3施工机械的投入和计划: (24)第六章施工进度计划及保证措施 (25)6.1本工程机电专业施工关键线路: (25)6.2施工总进度计划 (25)6.3工期保证措施 (25)第七章主要项目施工方案 (27)(一)、给排水与采暖工程主要施工方案 (27)7.1给排水、消防、采暖预留孔洞及预埋件施工方法 (27)7.1.1熟悉图纸 (27)7.1.2管线的综合排列图的绘制 (27)7.1.3预埋套管的加工制作 (27)7.1.4预埋套管的安装 (29)7.2给排水、消防、采暖、空调工程支、吊架安装施工方法 (30)7.2.1管道吊架的根部做法 (30)7.2.2管道吊、支架的安装 (32)7.2.3、钢管沿墙敷设支架安装见图7.2.3-1 (33)7.2.4、泵房支、吊架安装 (34)7.3给排水、消防、采暖系统管道安装施工方法 (35)7.3.1、镀锌钢管及焊接钢管的丝接 (36)7.3.2、镀锌钢管沟槽连接 (36)7.3.3、无缝钢管、热侵镀锌钢管、焊接钢管的焊接 (37)7.3.4、内筋嵌入式衬塑复合管管道安装 (38)7.3.4.1内筋嵌入式衬塑钢管特点 (38)7.3.4.2内筋嵌入式衬塑钢管的适用条件 (39)7.3.4.3内筋嵌入式衬塑钢管卡环式连接 (40)7.3.5TP2铜管管道卡环式连接安装 (40)7.3.6、UPVC硬聚氯乙烯螺旋排水管道的安装 (41)7.3.7、内排雨水热镀锌钢管沟槽连接 (43)7.3.8、竖井内立管的安装 (43)7.3.9、水管道和空调冷热水循环管道测温孔的制作和安装 (43)7.3.10管道阀配件安装: (43)7.4.主要设备安装 (44)7.4.1、水泵安装及其单机运转 (44)7.4.2、水箱安装 (45)7.4.3、卫生器具安装 (45)7.5.管道及设备防腐保温 (46)(二)、通风与空调工程主要施工方案 (47)7.6预留孔洞、预埋件的制作与安装 (47)7.6.1熟悉图纸 (47)7.6.2管线的综合排列 (47)7.6.3预留、预埋件的加工制作 (48)7.6.4预留、预埋件的安装: (48)7.6.5土建预留孔洞的处理 (49)第一章编制依据1.1招标文件及答疑文件1.2 施工图1.3 主要标准图集1.4 主要施工规程、规范1.5 主要标准1.6 主要法规1.7 其他相关文件A、我公司编制的XXXX工程概算资料;B、建筑推广应用和限制禁止使用技术(2004年);C、关于转发建设部《房屋建筑工程市政基础设施工程见证取样和送检的规定》京建质字{2000}0578号;D、我公司《综合管理手册》;F、我公司《综合管理体系文件》;G、我公司《施工组织设计管理办法》;H、《北京市建设工程现场管理环境保护工作基本标准》;第二章工程概况2.1 工程简介2.2 建筑概况2.3给排水与采暖概况2.4通风与空调概况2.5保温要求2.6工作压力2.7现场概况周围建筑物距离已建建筑物较近,施工阶段现场可利用面积较小,施工对民居有干扰。
永和区江东街道路、排水工程施工组织设计目录第一章编制依据第二章工程概况一、工程范围二、主要工程内容三、水文地质条件第三章工程目标第四章施工组织机构及施工进度计划一、施工组织架构二、施工进度计划第五章施工方案及施工准备一、总体施工工艺流程图二、施工前准备工作第六章主要施工方法和施工工艺一、排水工程施工二、渠箱工程施工三、道路工程施工第七章工程质量目标设计一、质量目标二、质量保证体系三、质量保证措施第八章文明施工,安全生产保证措施一、文明施工技术措施二、安全生产技术措施第一章编制依据永和区江东街道路、排水工程施工组织设计根据以下资料及相关信息组织编写:1.广州市市政集团设计院设计的永和发展总公司江东街道路、排水工程设计文件;2.广州市经济技术开发区永和发展总公司提供的工程招标书及相关会议及文件精神;3.《市政道路工程质量检验评定标准》(CJJ1-90);4.《路面施工及验收规范》(GBJ92-86);5.《市政排水管质量检验评定标准》(CJJ3-90);6.《城市道路路基工程施工及验收技术规范》(CJJ44-91);7.《给排水构筑物施工及验收技术规范》(GBJ141-90);8.《给排水管道工程施工及验收规范》(GB50268-97);9.《工程测量规范》(GB50026-93);我单位根据上述有关资料和现场踏勘,结合现场实际情况,经深入调查研究,并结合我单位多年的施工实践,由具有丰富施工实践经验和管理经验的工程技术人员编制而成。
第二章工程概况一、工程范围:永和区江东街道路、排水工程位于广州经济技术开发区永和经济区,本工程起点里程为0+007~0+255,往南与永顺大道相交叉,往北与来安三西街相接。
二、主要工程内容:1、道路工程:道路总长248m,里程0+007~0+255,道路宽10m,总面积为2480m2。
路面结构总厚度为42cm:6%水泥稳定石屑20cm+C35水泥混凝土路面22cm。
2、排水工程:雨水管总长84m,管径为D300及D800。
目录第一章综合说明 (6)第1节我公司对本工程的认识 (6)第2节施工管理目标 (6)第3节本工程施工组织设计编制依据。
(6)第二章工程概况 (6)第1节工程任务及建设标准 (7)第2节主要工程项目简介 (7)第3节主要工程量 (8)第4节建设工期 (8)第5节水文气象条件 (8)第6节建筑材料条件 (8)第7节内外交通条件 (8)第三章施工总平面布置 (8)第1节施工总平面布置图 (8)第2节临时设施布置说明 (8)1、场内供水 (8)2、施工供电 (9)3、施工通信 (9)4、砂石料开采加工系统 (9)5、拌合系统设置 (9)6、场内交通 (10)7、场内料物运输:场内石料、拌合料运输,利用一、二期平台场 (10)8、钢筋加工厂、木材加工厂及预制构件厂 (10)9、仓库 (10)10、砂、石料场 (10)11、临时房屋布置 (10)12、停车场 (11)第四章施工管理 (11)第1节施工管理机构图 (11)第2节施工管理机构各部门职能 (11)第3节项目经理简介 (13)第4节拟投入本合同主要管理人员表(表4-1) (13)第五章施工导流及度汛 (13)第1节施工导流 (13)第2节度汛 (14)第3节导流围堰及涵管拆除 (15)第六章施工测量 (15)第1节测量依据 (15)第2节测量机构设置 (15)第3节测量仪器配置 (16)第4节测量工作基本任务 (16)第5节施工测量的质量控制措施 (16)第七章施工程序 (18)第1节分阶段施工 (18)第2节施工程序 (18)第八章主要施工方法 (18)第1节基础开挖及回填 (18)1、基础开挖内容 (18)2、钻孔与爆破 (19)3、施工期临时排水 (20)4、开挖渣料的利用和弃渣处理 (20)第2节砌石工程 (20)1、材料 (20)2、浆砌石砌筑 (21)3、砌石工程质量通病与预防措施 (22)4、砌石坝砌筑 (22)5、养护 (23)6、砌石坝质量检查 (23)7、水泥砂浆勾缝 (23)8、运输 (24)1、混凝土工程内容 (24)2、模板工程 (28)3、钢筋工程施工 (29)4、止水设施 (29)第4节灌浆 (29)1、施工准备 (29)2、材料 (30)3、设备 (30)4、钻孔 (31)5、钻孔冲洗和压水试验 (32)6、灌浆试验 (32)7、制浆 (33)8、灌浆 (33)第5节安装工程 (36)1、导流涵管的安装 (36)2、泄水管与供水管的安装。
化粪池专项施工方案一、工程概况二、编制依据①、《建筑地基基础工程施工质量验收规范》GB50202-2002 ;②、《混凝土结构工程施工质量验收规范》GB50204-2001 ;③、《砌体工程施工质量验收规范》GB50203-2002 ;④、《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002 ;⑤、《地下防水工程质量验收规范》GB50208-2002 ;⑥、本工程室外管网设计图纸及选用标准图集规定。
⑦、13号化粪池图集三、施工准备1、施工技术准备内容:组织管理人员做好图纸的会审工作,认真熟悉设计图纸,了解设计意图、认真完善施工组织总设计,具体深化施工方案,编制具体的基础施工方案。
2、物资准备(1)内容①根据施工方案和进度计划的要求,编制施工机具需要量计. 学习帮手划、物质调拨计划,调备充足的施工机械设备。
本工程计划投入砼搅拌机1台(备用),砂浆机1台,反铲挖掘机1台,5T汽车2辆。
②按本工程需配足模板六套,以确保工程顺利进行。
(2)程序①编制各种物质需要量计划;②签订物质供应合同;③确定物质运输方案;④组织物质按计划进场和保管。
3、劳动力组织计划内容:①充分利用我司的优点,调选技术素质高、思想好、能吃苦耐劳有丰富实际经验的管理人员组成该工程的项目管理班子,专业工程采用有资质的专业队伍施工。
②所有人员由项部统一管理,协调指挥,按照施工进度和劳动力用量计划,组织各个工种的人员及时进场,并做好入场教育,对作业班组进行进度计划、安全措施、降低成本、保证质量、质量标准、安全生产、文明施工的交底,使大家能协调、齐心协力地保证本工程能优质高效地运行。
4、施工现场准备①现场自然条件良好,无影响施工的不良因素,有关勘探资料齐全,三通一平已完成,具备施工条件。
②设置场区永久性控制测量标桩;③根据施工进度和工程工序要求特点及时准确设置平面控制点及高程控制点。
④配合建设单位做好施工现场的施工准备阶段工作;⑤按照施工平面布置图位置,布置搭建临时暂设设施,在现场建好办公室、生活设施及钢筋、埋件、构件加工,堆放场和与之相配套的工具间、仓库、机修间。
一、方案概述本方案旨在为某工程项目提供一套科学、合理、高效的给排水及供暖系统设计方案,确保项目满足使用需求,同时符合国家相关法规及行业标准。
本方案从系统设计、设备选型、施工安装、运行维护等方面进行详细阐述。
二、给排水系统设计1. 供水系统(1)水源:采用市政自来水作为水源。
(2)供水方式:采用变频调速供水设备,实现恒压供水。
(3)管道材料:采用热镀锌钢管,管道直径根据用水量进行计算。
(4)分区供水:根据建筑高度和用水需求,将供水系统分为多个供水区域。
2. 排水系统(1)排水方式:采用重力自流排水系统,确保排水顺畅。
(2)管道材料:采用PVC-U排水管,管道直径根据排水量进行计算。
(3)分区排水:根据建筑高度和排水需求,将排水系统分为多个排水区域。
三、供暖系统设计1. 供暖方式:采用集中供暖,利用锅炉房产生的热水进行供暖。
2. 热源:选用高效节能的锅炉作为热源。
3. 热水循环系统:采用闭式循环系统,确保热水在系统中循环流动。
4. 供暖管道材料:采用热镀锌钢管,管道直径根据供暖需求进行计算。
5. 供暖区域划分:根据建筑布局和供暖需求,将供暖系统分为多个供暖区域。
四、设备选型1. 供水设备:选用变频调速供水设备,确保供水稳定。
2. 排水设备:选用耐腐蚀、耐磨损的排水设备,确保排水顺畅。
3. 供暖设备:选用高效节能的锅炉和散热器,确保供暖效果。
五、施工安装1. 严格按照设计图纸进行施工,确保工程质量。
2. 管道安装前进行试压,确保管道无泄漏。
3. 设备安装到位后进行调试,确保设备正常运行。
六、运行维护1. 定期对给排水及供暖系统进行检查,确保系统运行正常。
2. 对设备进行定期保养,延长设备使用寿命。
3. 发现问题及时处理,确保系统安全稳定运行。
七、结论本给排水供暖专项方案从系统设计、设备选型、施工安装、运行维护等方面进行了详细阐述,旨在为项目提供一套科学、合理、高效的给排水及供暖系统。
通过实施本方案,确保项目满足使用需求,同时符合国家相关法规及行业标准。
给排水及采暖专项施工设计方案排水及采暖系统是建筑物中非常重要的一部分,它们为居民提供了舒适的生活环境。
在设计方案中需要考虑房屋的结构、功能以及居民的需求,以确保系统的高效运行和安全性。
以下是一份排水和采暖专项施工设计方案,供参考。
一、项目背景该项目是一栋多层住宅楼,包括五层。
二、项目目标1.提供高效的排水系统,确保居民的生活便利。
2.提供舒适的采暖系统,确保居民的居住环境。
三、排水系统设计1.排水管道布置1)根据建筑物平面图,确定主排水管道的布置。
2)将各层的卫生间、厨房等关键节点连接到主管道上。
3)根据地形条件,将排水管道连接到外部下水道。
2.排水管道材料选择1)主排水管道使用高密度聚乙烯管道,具有良好的耐腐蚀性。
2)分支管道使用PVC管道,具有较高的强度和耐压性。
3.排水设备安装1)选择高效的马桶和水槽,确保排水畅通。
2)安装双回路风机,提高排风效果。
四、采暖系统设计1.采暖方式选择1)根据建筑结构和功能要求,选择集中供暖系统。
2)采用地暖系统,确保室内温度均匀。
2.采暖设备选择1)选择高效的锅炉,确保供热效果。
2)安装计量装置,实现能耗监控和节能调控。
3.供暖管道布置1)根据建筑平面图,确定供暖管道的布置。
2)将供暖管道布置在室内墙壁内,减少占用空间。
4.供暖管道材料选择1)采用PVC材质的供暖管道,具有较好的耐高温性能。
2)选择具有良好隔热性能的保温材料,减少供暖能耗。
五、施工方案1.设计师和工程师团队1)项目需要由专业的排水及采暖设计师和工程师组成团队。
2)设计师负责设计方案的绘制和技术指导。
3)工程师负责施工过程的监督和质量控制。
2.施工流程1)按照设计方案,确定施工流程,并与相关部门协调。
2)进行现场勘测,确保设计方案的可行性。
3.施工材料选择1)选择符合国家标准的排水及采暖设备和材料。
2)严格按照施工方案要求进行材料的检验和验收。
4.安全措施1)施工期间,设立相应的安全防护措施,确保工人的安全。
北京市信息科学研究所工程化粪池基坑支护施工方案北京建工一建路桥工程公司2003年10月22日1.编制依据2.工程概况2.1工程总体概况2.2工程地质条件3.施工部署3.1施工组织系统3.1.1施工管理目标:3.1.1.1确保工程总工期。
3.1.1.2安全生产:杜绝死亡及重伤事故,杜绝一切消防事故。
3.1.1.3文明生产:创北京市文明施工现场。
3.1.2现场管理机构为了确保上述管理目标的实现,加强对工程施工的领导,选派素质高,经验好,熟悉国际工程管理惯例,专业齐全的工程管理人员组成强有力的组织机构,并采用已在国际上被承包商普遍采用的施工项目管理方法,推行ISO9000和TQC的标准化管理方法,对本工程的合同、计划、施工进度、技术、工艺、机具使用、施工协调、工程信息、技术管理、资金运用及成本控制,实行全方位的综合性管理。
施工现场管理机构3.1.3职能分工及职责工程项目部管理人员3.1.4工程使用大型设备情况护坡工程主要施工机械设备3.2施工部署及施工顺序3.2.1施工准备工作3.2.1.1全面调查施工现场和锚杆深度范围内的地上、地下障碍物,制定排障计划和处理方案,并另以实施。
3.2.1.2根据建设单位提供的建筑红线、控制桩、水准点和施工图纸,进行测量放线工作。
3.2.1.3根据轴线桩、施工图纸,测放桩位和基坑开挖线,并加以保护。
3.2.1.4施工用电和施工照明:根据机械配备型号和数量及钢筋加工、混凝土浇筑用电,经计算工程高峰用电量为50KW。
3.2.1.5施工用水:在现场设置两处外管径为50mm的水源,供护坡工程用水。
3.2.1.7根据施工方案和施工图纸进行机械设备和钢筋、水泥、砂石等材料的准备。
3.2.2施工部署为了保质、保量、按期完成工程任务,根据工程特点、结合我公司施工能力,作如下施工部署:3.2.2.1委派有一定工程施工经验的员工参加该工程项目,建立工程项目经理部统一管理;3.2.2.2实行岗位责任制,指标层层落实;3.2.2.3土钉支护与土方开挖同时进行,不占工期;3.2.2.4切实控制施工质量与速度,保证土方完毕土钉支护结束施工;3.2.2.5合理组织、精心施工,保质、保量,按期交工。
3.2.3喷锚护坡施工工艺流程3.3主要项目工程量及施工进度计划3.3.1劳动力准备按照施工进度计划及工程量配备劳力,并安排进场时间,用工高峰时现场劳动力为10人。
3.3.2主要项目工程量及施工进度计划总工期约7天,其中:3.3.2.2喷锚护坡施工工期随土方开挖工期,分步开挖,分步支护,土方挖完,护坡完成,工期约7天。
3.4组织协调3.4.1落实解决场区三通一平,绘制施工场地平面图,会同甲方解决工地食宿问题。
3.4.2协同甲方妥善处理支护结构范围内地下管线和构筑物。
3.4.3落实所需各种设备、材料,根据需要组织部分材料进场。
提前进行钢筋加工。
3.4.4组织施工人员熟悉地质报告、施工方案及有关规范规程。
3.4.5对施工人员进行安全责任教育。
3.4.6根据施工图纸、总进度计划、劳动力规模划分土钉墙的作业流水段,与土方挖运专业队每天进行一次碰头会进行协调、配合。
3.4.7组织施工人员认真熟悉方案及有关规范、规程,结合本工程支护的特点,制定详细的施工计划和技术措施,做好施工前技术交底和安全交底。
3.4.8做好施工中所需各种材料的计划和供应工作。
3.5主要劳动力计划本工程施工人员定员及配备情况见表4.施工准备4.1开工准备:施工前完成四通一平及施工人员生活条件,确保顺利展开工作。
主要进行通电、通水、通路,解决外排水通道,平整场地,建立生活区及生活设施。
4.2技术准备:4.2.1对甲方提供的施工区域内地下管线及其它障碍物的位置埋深进行复核做出标记,并报告监理。
4.2.2化粪池北侧围墙必须拆除。
4.2.3根据现场施工条件分析方案执行中可能遇到的问题,以便做好准备及时进行处理;4.2.4组织各级参加施工人员认真学习方案,做好技术交底工作;4.3物质准备:4.3.1根据工程质量验收规定对材料进行检验、确认、采购;4.3.2根据机具、设备计划作好维护保养及易损零配件的准备;4.3.3建立后勤保障体系,作好后勤;4.3.4认真核实材料供应能力,检查机具、设备;5.主要施工方法及技术措施5.1基坑支护方案5.1.1支护方法的选择与确定根据现有邻近场地的工程地质资料及我公司在附近场区的工作经验,结合本工程基坑特点,为加快工程进度应用土钉墙支护法对边坡进行有效加固。
化粪池基坑槽底标高-6.20m。
根据现场场地条件,基坑边坡采取土钉墙护坡:边坡按1:0.15~0.2放坡,基坑深度按6.2m计,土钉采用Φ18钢筋,横向间距 1.2米,纵向间距 1.3米,呈梅花状布置。
在坡面挂φ6.5@250⨯250钢筋网片,用Φ18钢筋作为加强筋将钢筋网固定在土钉上。
坡面喷射厚度为80mmC20混凝土。
边坡滞水外渗部分,用硬塑料管导处。
5.1.2主要施工方法5.1.2.1坡面施工基坑开挖过程中,由人工进行清修坡面,与土方施工队适时协调密切配合,按设计坡比开挖,交替进行至槽底,及时修坡,保证坡面平整。
5.1.2.2土钉施工坡面经检查合格后,放线定孔位,呈梅花状布置,按JGJ120-99要求孔位偏差不大于100mm,用洛阳铲成孔(φ100mm),孔径误差±5mm、;土钉孔径倾角5°~10°;孔深误差±50mm;造孔过程中遇有障碍物,允许调整孔位和方向;检查孔深、孔径、锚筋长度合格后,及时插入锚筋和注浆管至距孔底250-500mm处;注水泥浆不饱满应二次补浆,一定保证浆的饱满度。
水泥浆水灰比为0.45-0.50,注浆压力不得小于0.3Mpa。
注意事项:5.1.2.2.1钻孔前应根据施工设计图标出孔位,调整土钉间距应由现场负责人审定。
5.1.2.2.2土钉孔直径长度不应小于设计尺寸,杆长误差±100mm。
5.1.2.2.3土钉孔内渣土应清理干净。
5.1.2.2.4拉杆体沿长度方向每隔2.5m焊一个φ6.5托架,分布呈三角形,使土钉居于孔中心。
5.1.2.2.5土钉抗拔实验和测试方法根据甲方及监理的要求另行确定。
5.1.2.3混凝土层面施工5.1.2.3.1在锚头部做喷射混凝土厚度80mm的标记.5.1.2.3.2将φ6.5@250⨯250mm钢筋网片,用插入土中的钢筋固定。
用加强筋压紧并与锚头焊接,钢筋网片均应与上部搭接,并给下步留茬,搭接长度不小于20cm以处理施工缝,搭接处点焊其它可绑扎,钢筋网片间隔允许误差50mm,经验收合格后,喷射≮80mm厚C20细石混凝土,保护层厚度40mm。
5.1.2.3.3土钉外端锚头一定焊牢并压住网片,混凝土干料要抄拌均匀,严格按配比拌料。
5.1.3技术质量要求5.1.3.1基坑坡面稳定不好的部位,应减少每步开挖深度,或先喷射一层细石混凝土等措施后,再进行锚施工。
5.1.3.2土钉定位间距允许偏差100mm。
5.1.3.3成孔深度是设计深度的±50mm,成孔直径允许偏差±50mm。
5.1.3.4成孔坍塌,必须清孔,合格后及设置锚筋、注(压)浆,注(压)浆应达到饱满,否则要做第二次补浆。
5.1.3.5喷射细石混凝土的枪头距坡面宜为0.6 1.2m,自下而上垂直坡面喷射。
5.1.3.6严格按施工程序逐层施工,严禁在面层护期间抢挖下步土方面层养护48小时之后方可进行下步土方开挖。
5.1.3.6对于土层中少量滞水要采取在砼面层上做泄水管的方法。
采用长0.6~0.8m,直径不小于40mm的塑料管,管壁打孔。
一端插入土层另一端外露砼面层0.1m,横纵间距1.5~2m。
5.1.4 土钉墙支护对土方开挖的要求土钉墙支护是一种先开挖后支护的手段,要求土方开挖与其同步进行施工。
土方开挖首先要保证足够的边坡土体自稳条件,严禁超挖;其次要与土钉支护密切配合,根据本工程土质条件及支护设计,对土方开挖做出如下施工要求:土方开挖要求分步进行,做到开挖一步支护一步,支护一步开挖一步;土方每步开挖深度与土钉支护每步高度保持一致,每步挖深1.5m,严禁超过2.0m;6.施工管理方法6.1采用项目法施工项目法施工是以工程项目为对象,对项目的需要的各生产要素进行最优化的搭配量,达到最佳效果,最高目的。
项目法施工的最大好处是可以缩小业主和施工单位的距离,项目管理经理部既是决策机构,又是责任机构,是工程项目实施的全权代表。
这样就便于保证施工项目按照规定的目标高速优质低耗地全面完成。
项目经理部实行项目经理责任制,保证各生产要素在项目经理的授权范围内做到最大限度的优化配置。
6.2强化计划管理工程进度计划管理,在现场管理工作中我们把它列为首要的工作,主要措施如下:6.2.1根据总网络计划、关键路线计划,作出周、日工程计划,在实际施工中将每周、每日进度计划实际完成情况记录下来,并与原进度计划进行对比分析,及时发现薄弱环节和矛盾,提出补救措施,预测完成尚将进行工程所需时间,提出加快某些拖后工序的具体方案。
6.2.2每周定期举行计划协调例会,收集上周现场施工,计划落实等各种信息,研究问题,下达下周的施工任务。
6.2.3内部层层签订承包合同,按计划目标明确施工任务的工期,相互承担的经济责任、权限和利益,使施工班组必须保证按作业计划完成规定的任务。
6.2.4及时调整进度计划,实行动态控制管理。
不管什么原因,对实际施工中出现的计划偏差,将积极进行调整,保证施工计划在实际施工中的有效性。
6.3推行ISO9000和TQC我公司将通过在本工程项目推行ISO—9000和TQC的管理模式,从而确保质量目标的实际,其措施如下:6.3.1明确本工程的质量目标,并通过多种形式宣传,务必使全体人员能够理解其实质。
6.3.2通过规定主要工作的工作程序和各项目标管理具体工作和施工操作的第二层次文件来规范各种工作和进行操作。
6.3.3 注重各种日常工作的记录和文件的保管,分析工作中出现的问题,及时改进。
6.3.4 规范各个工作岗位的职责,明确其组织关系。
6.3.5 注意对整体操作系统的不断改进,积累经验,成立广泛的群众性QC小组。
6.3.6 加强内部审计工作和工作人员的考核制度。
6.4成本控制6.4.1我公司在得到工程合同后,将会分析各项目的真实成本价,安排成本计划,在工程进展中,随时分析工程项目的收入、支出情况,将各种开支控制在预算之内。
6.4.2加强材料采购的控制,建立严格的材料采购程序和审批制度。
6.4.3严格工程资料统计填报制度,规定每周统计填报已完成工程量、材料消耗、用工记录、设备使用时间和动力消耗记录等,供项目经理分析决策。
6.4.4推行现场的标准化管理,材料设备必须按指定地点规范放置,避免二次搬运浪费。
