三相电参数综合测试仪操作示例

三相电能表现场校验仪使用说明示例文章篇一：哎呀呀，同学们，今天我要给大家讲讲这个神奇的东西——三相电能表现场校验仪！你们知道吗？这个校验仪就像是电力世界的小侦探，专门来检查三相电能表有没有好好工作。

它的样子有点像一个小盒子，不过可别小瞧了它，它的本领可大着呢！当电工叔叔们带着它去工作的时候，那场面可有意思啦！比如说，有一次我看到电工叔叔拿着它来到一个工厂，那里的三相电能表好像有点“调皮”，不准了。

电工叔叔就打开这个校验仪，然后把一些线连到电能表上。

我好奇地问：“叔叔，这能行吗？”叔叔笑着说：“小朋友，你就瞧好吧！”然后，校验仪的屏幕上就出现了好多数字和线条。

叔叔一边看着，一边嘴里还念叨着：“嗯，这个电压有点低，电流好像也不太对。

”这时候，旁边的工厂老板着急地问：“师傅，到底咋回事啊？”叔叔说：“别着急，老板，咱们慢慢查。

”你们看，这个校验仪就像是医生的听诊器，能听出电能表的“毛病”。

它可以检测电压、电流、功率因数等等好多参数。

这就好比我们考试，要检查好多科目一样，语文、数学、英语都不能落下。

如果电压不正常，就好像我们跑步的时候腿使不上劲；电流不对呢，就像是喝水喝得太多或者太少，都不舒服。

而且哦，这个校验仪操作起来也不是特别难。

只要按照说明书上的步骤，一步一步来，就像我们做数学题，先算加法再算乘法，不能乱了顺序。

有了它，就能保证我们用电的准确和安全啦。

不然，如果电能表不准，那电费算错了可咋办？工厂的机器说不定还会出故障呢！所以说呀，三相电能表现场校验仪可真是个宝贝，能帮我们解决好多大问题！你们说是不是？示例文章篇二：哎呀呀，同学们，今天我要给大家讲讲三相电能表现场校验仪这个神奇的东西！你们知道吗？这玩意儿可厉害了！就好像我们的眼睛能帮我们看清世界一样，三相电能表现场校验仪能帮电工叔叔们“看清”电的情况。

先来说说它长啥样吧。

它不大不小，差不多有个小书包那么大，外壳是那种坚硬的材料，可结实啦，就像我们的头盔一样，能保护里面的“小心肝”。

三相继电保护测试仪使用方法三相继电保护测试仪使用方法1. 简介三相继电保护测试仪是一种广泛应用于电力行业的设备，用于测试和检测电力系统中的继电保护装置。

它可以模拟各种故障情况，评估保护装置的性能，并发现潜在的问题。

本文将介绍三相继电保护测试仪的使用方法，帮助读者更好地了解和操作该设备。

2. 步骤步骤一：准备工作在使用三相继电保护测试仪之前，需要确保设备的电源充足并连接好，同时检查设备是否处于正常工作状态。

另外，还要准备好测试所需的电力系统接线图和测试方案。

步骤二：连接设备将三相继电保护测试仪与电力系统相应的接口进行连接。

根据实际情况，可以选择串行连接或并行连接方式。

确保连接牢固可靠，避免电气接触不良或接线错误导致意外情况发生。

步骤三：配置设备打开三相继电保护测试仪的操作界面，进入配置界面。

根据测试方案的要求，设置故障类型、故障参数和测试条件等参数。

对于初学者，建议选择简单的故障类型和参数进行测试，以熟悉设备操作流程和功能。

步骤四：开始测试确认配置参数无误后，即可开始测试。

根据测试方案的要求，执行相应的操作，观察设备的输出结果，并记录测试数据。

注意观察测试过程中设备的运行状态，如有异常情况及时停止测试并检查。

步骤五：结果分析测试完成后，对测试结果进行分析。

根据测试数据和实际情况，评估继电保护装置的性能和可靠性。

如果发现问题或异常情况，及时采取纠正措施，确保电力系统的安全稳定运行。

3. 注意事项•在测试过程中，要严格按照操作手册和安全规程进行操作，避免误操作导致设备损坏或人身伤害。

•在连接设备和调试参数时，应当仔细检查，确认无误后再进行测试，以避免因连接错误或参数设置错误导致错误的测试结果。

•在测试过程中，要及时记录测试数据，并进行结果整理和分析。

同时，也要注意保护测试数据的安全性和完整性，防止数据丢失或泄露。

•在测试过程中，如遇到异常情况或测试结果与预期不符的情况，应当停止测试并及时检查设备和系统，排除故障并进行修复。

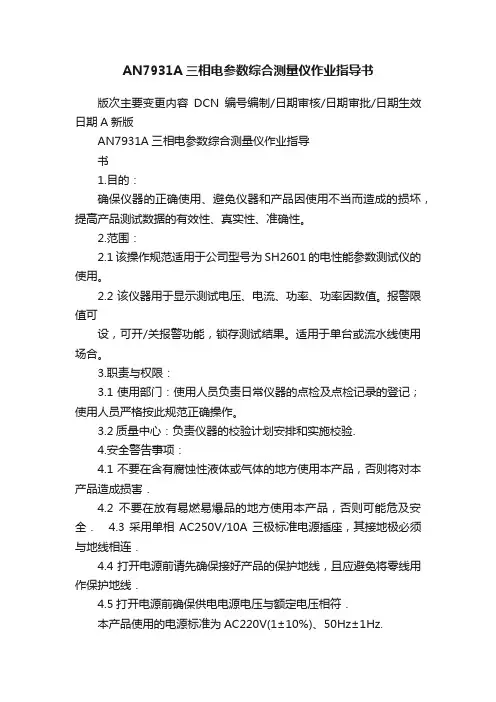

AN7931A三相电参数综合测量仪作业指导书版次主要变更内容DCN编号编制/日期审核/日期审批/日期生效日期A新版AN7931A三相电参数综合测量仪作业指导书1.目的：确保仪器的正确使用、避免仪器和产品因使用不当而造成的损坏，提高产品测试数据的有效性、真实性、准确性。

2.范围：2.1该操作规范适用于公司型号为SH2601的电性能参数测试仪的使用。

2.2该仪器用于显示测试电压、电流、功率、功率因数值。

报警限值可设，可开/关报警功能，锁存测试结果。

适用于单台或流水线使用场合。

3.职责与权限：3.1使用部门：使用人员负责日常仪器的点检及点检记录的登记；使用人员严格按此规范正确操作。

3.2质量中心：负责仪器的校验计划安排和实施校验.4.安全警告事项：4.1不要在含有腐蚀性液体或气体的地方使用本产品，否则将对本产品造成损害．4.2不要在放有易燃易爆品的地方使用本产品，否则可能危及安全． 4.3采用单相AC250V/10A三极标准电源插座，其接地极必须与地线相连．4.4打开电源前请先确保接好产品的保护地线，且应避免将零线用作保护地线．4.5打开电源前确保供电电源电压与额定电压相符．本产品使用的电源标准为AC220V(1±10%)、50Hz±1Hz.4.6为避免火灾，本仪器指守的标准保险丝规格是AC220V、1A，更换保险丝前，切断电源和负载。

勿用不符合要求的保险丝或短接保险丝管座。

4.7在确保切断电源及拔下电源插头的情况下，方可进行仪器的日常维护、清洁或者更换保险丝等工作。

仪器内部清洁工作及故障修理，必须由专业人员操作。

平时禁止打开机箱，以免发生触电事故。

5.仪表功能说明：5.1测量功能：开机后，仪表自动测量并显示被测品的电压、电流、功率值和功率因素值。

5.2自动量程转换功根据电流测试数据自动转换量程。

当仪表为低档时，测试数据≥2.000A时切换到高档量程。

当仪表为高档时，测试数据≤1.95A时切换到低档量程。

华知科三相智能电参数测量仪说明书电参数测试仪使用方法：先将仪表的电源线按标准接法接到电源上。

将负载用电源接到固定的端子上。

按下仪表电源开关，接通仪表电源。

接通负载电源，并使负载通电，此时仪表应显示被测负载的各被测参数值。

如测量参数超出量程，则在相应的超量程参数窗口显示“OVER”，此时应立即终止测量，并切断负载电源，以免损坏仪表。

电参数综合测量仪，主要用来测定相关仪器仪表的电力参数，如电压、电流、电功率等。

电参数综合测量仪主要有数字电力参数测量仪、单相电力参数测量仪以及三相电力参数测量仪等等。

其中数字电力参数测量仪采用表贴技术，体积更小、质量更稳定，有丰富的接口功能及测量功能，能满足实验室工频产品检测要求。

电测量仪器是将被测电量或电参数与电学标准进行比较或提供准确比例的测量仪器。

科学研究、量值传递和工业测试中所用大量较量仪器（比较测量仪器的简称）都属于电测量仪器。

其用途广泛，在计量测试领域占有重要地位。

电测量仪器主要利用比例技术实现测量。

对于直流电，是利用同一电流在两电阻上产生的电压所形成的电压比例，或利用同一电压下两电阻的电流比例，然后结合标准器实现测量未知量。

提供比例的装置犹如天平，标准器则相当于砝码。

根据这一类比制成的较量仪器有直流电桥、直流电位差计等。

对于交流电，测量原理与直流电基本相同，只是电阻由阻抗代替。

因此，一般情况下比例是复数；实数比例或虚数比例只是其特例。

此外，还可利用两个有磁耦合的线圈得到与匝数成正比的电压实数比例，或与匝数成反比的电流实数比例。

根据这些原理制成的较量仪器有经典交流电桥、感应耦合比例臂电桥、交流电位差计、感应分压器、电流比较仪、互感器等。

除了上述电测量仪器外，还有利用电子电路组成的等值电路元件以及利用数字技术制成的有源电桥和数字电桥等。

三相电参数测试仪PM9833B使用说明书仪器验收用户收到货后，请仔细拆开外包装纸箱，取出仪器。

打开手提式仪器箱包，按本说明书1.3项所列出厂配置是否齐全，检查仪器外观是否完好。

如有缺项或损坏，请用户与供货单位及时解决。

请保存好外包装纸箱及箱内防振材料，以备退回或返修仪器时使用。

电源开关将电源开关“I"端按下打开仪器，将“O"端按下关闭仪器。

电源开关位于仪器面板右下角位置。

液晶保护点阵液晶显示器是一种价格昂贵又易摔碎的器件，因此务请有户注意保护。

使用时，应避免将测量钳从高处掉下砸在液晶屏上；使用后，应按厂家在手提式仪器箱内设计的位置摆放仪器及各附件。

仪器液晶屏上禁止放置任何器物！电池充电将工频市电220V接在仪器后面电源插座上即可对仪器内充电电池进行充电。

充电时，仪器应处于关闭状态，否则充电过程将持续较长时间。

正常充电时，仪器面板上红色的“快充"指示灯亮，指示电池处于大电流快速充电状态；充满电后，绿色的“涓充"指示灯亮，指示电池处于小电流慢速充电状态。

电池进入“涓充"状态表明已充好电，此时断开市电即可。

钳形电流互感器使用注意事项1.使用前应将钳口铁芯端面上的脏物擦去；2.将被测载流导线置于近似钳口几何中心位置，可使电流幅值测量误差达到zui小，但对相位测量没有影响；3.现场测量时，尤其在被测电流很小时，除被测导线外，应远离其它载流导体及磁场干扰源，如电源变压器；4.测相位时应注意电流进入的方向；应与卡钳上的标记一致；5.测量前应先将钳形电流互感器与仪器连接好，打开仪器电源开关，然后将钳口卡在被测载流导线上进行测量，以确保测量数据稳定准确。

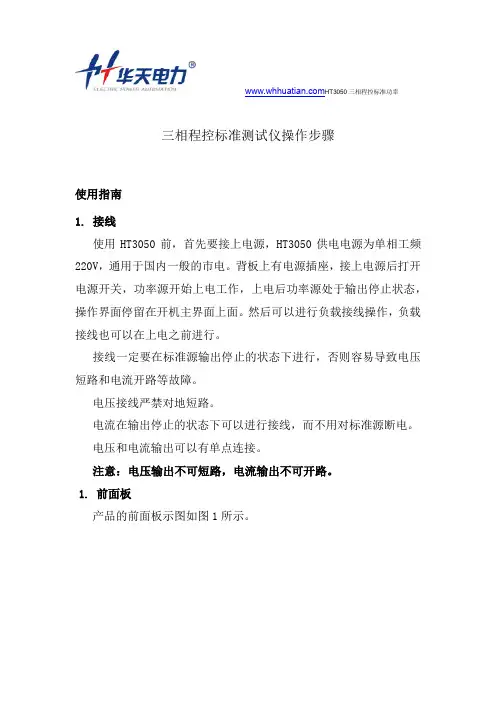

HT3050三相程控标准功率三相程控标准测试仪操作步骤使用指南1. 接线使用HT3050前，首先要接上电源，HT3050供电电源为单相工频220V，通用于国内一般的市电。

背板上有电源插座，接上电源后打开电源开关，功率源开始上电工作，上电后功率源处于输出停止状态，操作界面停留在开机主界面上面。

然后可以进行负载接线操作，负载接线也可以在上电之前进行。

接线一定要在标准源输出停止的状态下进行，否则容易导致电压短路和电流开路等故障。

电压接线严禁对地短路。

电流在输出停止的状态下可以进行接线，而不用对标准源断电。

电压和电流输出可以有单点连接。

注意：电压输出不可短路，电流输出不可开路。

1. 前面板产品的前面板示图如图1所示。

HT3050三相程控标准功率图1 产品前面板接线端子说明： HT3050三相程控标准功率2.后面板后面板根据不同的选配功能,其布置不一样标准的输入端子（1---5）第一脚（PIN1）：信号(其他颜色)第二脚（PIN2）：未用第三脚（PIN3）： 5V电源未引出第四脚（PIN4）：未用第五脚（PIN5）：地(黑色)当配置为电能输入时：相对常见的电能表脉冲输出方式，HT3050脉冲输入接线方法：当电表为无源脉冲时,合上时光隔关断,断开时光隔导通. HT3050三相程控标准功率当电表为有源脉冲时,高电平光隔导通,低电平时光隔关断电表的脉冲正端接信号---1,负端接 5---地当配置为SOE输入时用户必须提供无源的输入节点，或者5V的湿节点。

其用法同电能输入。

二、界面操作2．1按键说明1) 0～9：用于在输入框里面输入数据2) 小数点：用于在输入框中输入带小数的数据3) 10.0%↑键：当操作焦点位于调节滑块上时，可以用来将当前输出值增加额定值的10%，其余同类的按键以理类推4) TAB键：用于顺序切换操作的焦点位置5) BAK键：在输入框中删除光标左边的已输入值6) ESC键：退回上一个界面,在主界面上再次按下ESC键可关断所有的输出7) Enter键：在输入框里面按下Enter键将当前数值下发给功率源并输出；在调节滑块上按Enter键将切换输出状态，原来处于输出状态则切换到关断状态，反之亦然 HT3050三相程控标准功率8) 方向键：可以移动操作焦点所在位置，当操作焦点处于输入框内时，左右键将移动光标所在位置9) 旋钮：顺时针旋转旋钮，操作焦点从左到右向下一行一行移动；逆时针旋转旋钮，操作焦点将从右到左向上一行一行移动。

1.目的：
规范三相电能质量测试仪设备使用，保证实验测试有效规范。

2.适用范围：
本设备操作规程使用于电能质量测试等。

3.规范性引用文件：
IEC62446：2009并网光伏发电系统文件、试运行测试和检查的基本要求CGC/GF003.1：2009并网光伏发电系统工程验收基本要求
4.责任:
4.1 测试室测试工程师负责测试，技术负责人负责结果审核。

4.2 设备管理员负责设备的正常运行，维护保养与校准。

5.定义：
电能质量测试：对交流电的A,B,C三相的电压偏差，频率偏差，谐波偏差进行测试。

6.使用流程：
6.1 点击面板上的绿色按键，开启设备，如图1所示。

图1: 开启设备
6.2确认设备没有异常，点击界面上OK。

如图2所示。

图2
6.3.点击面板中SETUP 界面，进入参数设置界面，如图3所示。

图3：参数设置
6.4.使用方向键进行参数选，如图4所示
图4：参数设置
6.5.参数选定后，进行数据记录界面，如完成测试，可点击界面中的hold键进行数据保存，如图5所示。

图5
6.6.点击HOLD/RUN 按键进入保存设置界面，如图6所示。

6.7保存好数据通过设备右侧数据接口导出数据，进行分析。

如图6所示。
