MD2043A-三相四线电参数综合测试仪资料

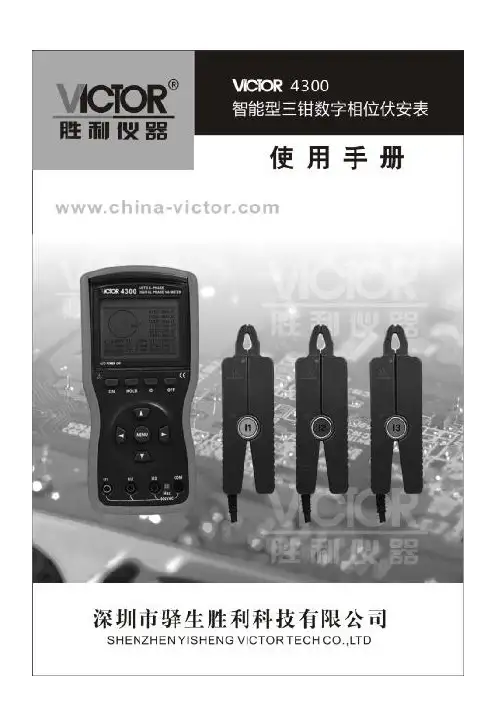

目录注意 (2)一．简介 (3)二．型号说明 (3)三．电气符号 (4)四．技术规格 (4)1．基准条件和工作条件 (4)2．一般规格 (5)3．基准条件下基本误差及性能指标 (6)五．仪表结构 (7)六．操作方法 (7)1．开关机 (7)2．背光灯控制 (7)3．数据保持、取消、存储 (7)4．数据查阅、退出 (7)5．数据删除 (8)6．测试显示模式切换 (8)7．测试 (9)七．电池更换 (11)八．其他说明及注意事项 (12)九．配置清单 (13)注意感谢您购买了本公司的VICTOR 4300智能型三钳数字相位伏安表，为了更好地使用本产品，请一定：——详细阅读本用户手册。

——遵守本手册所列出的操作注意事项。

u任何情况下，使用本仪表应注意安全。

u本仪表的RS232-USB接口与内部电路为非隔离接口，严禁在测试电压的时候连接电脑，否则会烧坏仪表或引起触电事故。

必须先将电压测试线拔出仪表后才能连接RS232-USB数据线到电脑读取数据。

说明书中的在线监测不适用于监测电压。

u注意本仪表面板及背板的标贴文字及符号。

u使用前应确认仪表及附件完好，无破损、裸露及断线才能使用。

u不能用于测试高于600V的电压。

u仪表后盖及电池盖板没有盖好禁止使用。

u确定导线的连接插头已紧密地插入接口内。

u仪表于潮湿状态下，请勿使用，或更换电池。

u禁止在易燃性及危险场所测试。

u测试线必须撤离被测导线后才能从仪表上拔出，不能手触输入插孔，以免触电。

u请勿在强电磁环境下使用，以避免影响仪器正常工作。

u不要同时操作2个或2个以上的按键，操作会无效。

u仪表在使用中，机壳或测试线发生断裂而造成金属外露时，请停止使用。

u请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。

u仪表及电流钳口必须定期保养，保持清洁，不能用腐蚀剂和粗糙物擦拭钳口。

u避免电流钳受冲击，尤其是钳口接合面。

u仪表具有自动关机功能。

u长时间不用本仪表，请取出电池，更换电池请注意电池极性。

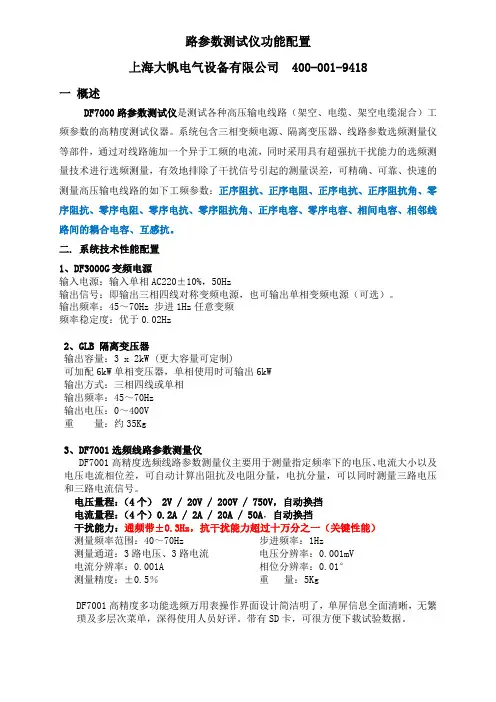

路参数测试仪功能配置上海大帆电气设备有限公司 400-001-9418一概述DF7000路参数测试仪是测试各种高压输电线路（架空、电缆、架空电缆混合）工频参数的高精度测试仪器。

系统包含三相变频电源、隔离变压器、线路参数选频测量仪等部件，通过对线路施加一个异于工频的电流，同时采用具有超强抗干扰能力的选频测量技术进行选频测量，有效地排除了干扰信号引起的测量误差，可精确、可靠、快速的测量高压输电线路的如下工频参数：正序阻抗、正序电阻、正序电抗、正序阻抗角、零序阻抗、零序电阻、零序电抗、零序阻抗角、正序电容、零序电容、相间电容、相邻线路间的耦合电容、互感抗。

二. 系统技术性能配置1、DF3000G变频电源输入电源：输入单相AC220±10%，50Hz输出信号：即输出三相四线对称变频电源，也可输出单相变频电源（可选）。

输出频率：45～70Hz 步进1Hz任意变频频率稳定度：优于0.02Hz2、GLB 隔离变压器输出容量：3 x 2kW (更大容量可定制)可加配6kW单相变压器，单相使用时可输出6kW输出方式：三相四线或单相输出频率：45～70Hz输出电压：0～400V重量：约35Kg3、DF7001选频线路参数测量仪DF7001高精度选频线路参数测量仪主要用于测量指定频率下的电压、电流大小以及电压电流相位差，可自动计算出阻抗及电阻分量，电抗分量，可以同时测量三路电压和三路电流信号。

电压量程：（4个） 2V / 20V / 200V / 750V，自动换挡电流量程：（4个）0.2A / 2A / 20A / 50A，自动换挡干扰能力：通频带±0.3Hz，抗干扰能力超过十万分之一（关键性能）测量频率范围：40～70Hz 步进频率：1Hz测量通道：3路电压、3路电流电压分辨率：0.001mV电流分辨率：0.001A 相位分辨率：0.01°测量精度：±0.5％重量：5KgDF7001高精度多功能选频万用表操作界面设计简洁明了，单屏信息全面清晰，无繁琐及多层次菜单，深得使用人员好评。

三相电能表现场校验仪说明书由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。

只有合格的技术人员才可执行维修。

—防止火灾或人身伤害使用适当的电源线。

只可使用专用并且符合规格的电源线。

正确地连接和断开。

当测试导线与带电端子连接时，请勿随意连接或断开测试导线。

注意所有终端的额定值。

为了防止火灾或电击危险，请注意所有额定值和标记。

在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。

目录一、概述 1二、主要功能和特点 2三、技术指标 2四、面板说明 3五、操作使用方法 41、开机 4一、概述在使用该设备之前，请详细阅读本使用说明书。

以下是使用该设备时的注意事项：1、设备通电使用前，应保证可靠接地。

2、设备通电使用前，应确认面板上的Ua/外部供电电源选择开关是处于哪种状态：该开关按下即选择了通过Ua与U0提供设备工作电源，供电范围为AC80V-400V，该状态下，严禁把电源线插入外220V插座。

该开关浮起（同时指示灯亮）即选择了通过外220V插座提供设备工作电源，供电范围为AC220V±10%。

3、严禁在设备通电工作状态下反复按动Ua/外部供电电源选择开关。

4、严禁在设备通电工作状态下用手去触摸面板上的各端子。

5、正确连接测试导线，正确设置电流输入方式，输入相应量限内的电流和电压量。

切记电流输入值不得超过所选端子额定值的120%。

6、钳形电流互感器在使用过程中应轻拿轻放，必须保持钳口铁芯端面清洁，不得有任何异物。

钳口端面可用干绸布擦拭（严禁沾酒精和水），擦拭过程中应保持铁芯端面光洁度。

7、接线时，必须先加电压，后加电流；拆线时，必须先去电流，再断电压。

请切记不要将电子表脉冲采样线接在火线或零线上，以免损坏设备。

8、在夹钳形互感器时，一定要让电流线从钳形互感器的圆孔中穿过，钳口要合严，不要将线夹到钳口上，以免影响测量精度。

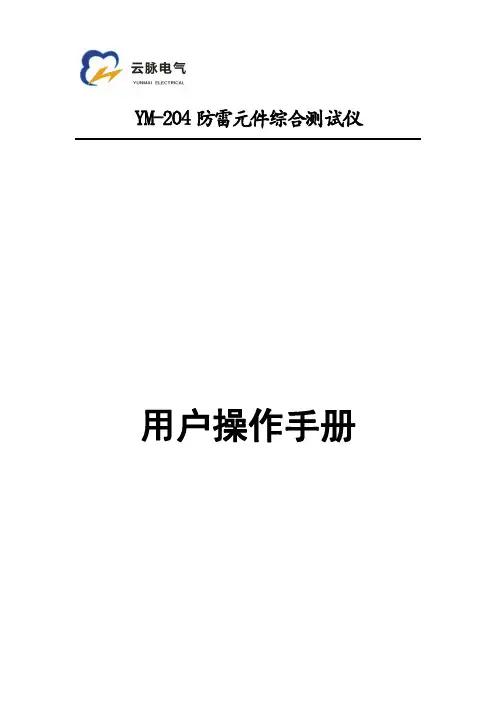

YM-204防雷元件综合测试仪用户操作手册感谢您使用本公司YM-204防雷元件综合测试仪。

在您初次使用该仪器前，请详细阅读本使用说明书，将可帮助您熟练地使用本仪器。

我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许的差别。

最新版本，请到本公司网站下载，如有不清楚之处，请与公司售后服务部门联系，我们会尽力满足您的要求。

由于输出端子、测试柱等均有可能带电压，您在插拔测试线时，小心电击，避免触电危险，注意人身安全！1、品质保证本公司生产的产品，在发货之日起三个月内，如产品出现质量问题，影响使用，实行包换。

三年（包括三年）内如产品出现故障，实行免费维修。

三年以上如产品出现故障，实行有偿终身维修。

如有合同约定的除外。

一切以方便客户为宗旨。

2、安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。

为了避免可能发生的危险，本产品只可在规定的范围内使用。

使用适当的电源充电器只可使用本产品专用、并且符合本产品规格的电源充电器。

正确地连接和断开当被测设备的接线端子带电运行时，请断开被测设备电源后，再进行测试，切勿带电操作本测试仪，否则，本公司不承担由此造成的一切后果！注意所有终端的额定值为了防止电击危险，请注意本产品输出端子的额定值和标记。

在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。

请勿打开仪器盖板操作避免接触仪器上输出端子的裸露金属部分本仪器开机后，请勿触摸裸露的接点和部位。

在不确定本仪器是否有故障时，请勿操作如使用中怀疑本产品有问题，请与本公司维修人员进行沟通，切勿继续操作。

请勿在潮湿环境下操作。

请勿在易爆环境中操作。

保持产品表面清洁和干燥。

－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。

小心：小心字句指出可能造成本产品或其它财产损坏的状况或做法。

YM-204防雷元件综合测试仪操作说明书随着各种电源避雷器（SPD）的大量安装和在线运行，电源避雷器（SPD）的在线安全状态（即安全有效的在线运行状态）会直接影响到被保护用电系统的正常供电和对其有效的过电压保护，同时也是为了避免和减少由于电源避雷器（SPD）自身劣化而引起的供电事故和故障，对电源避雷器（SPD）的在线安全状态进行有效的常规巡检就显得格外重要。

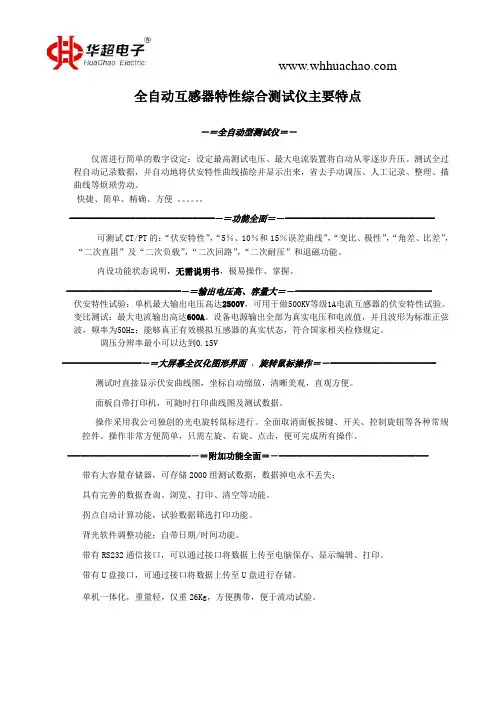

全自动互感器特性综合测试仪主要特点－＝全自动型测试仪＝－仅需进行简单的数字设定：设定最高测试电压、最大电流装置将自动从零逐步升压。

测试全过程自动记录数据，并自动地将伏安特性曲线描绘并显示出来，省去手动调压、人工记录、整理、描曲线等烦琐劳动。

快捷、简单、精确、方便。

---------------------------------－＝功能全面＝－----------------------------------可测试CT/PT的：“伏安特性”，“5％、10％和15％误差曲线”，“变比、极性”，“角差、比差”，“二次直阻”及“二次负载”，“二次回路”，“二次耐压”和退磁功能。

内设功能状态说明，无需说明书，极易操作、掌握。

--------------------------－＝输出电压高、容量大＝－-------------------------------伏安特性试验：单机最大输出电压高达2500V，可用于做500KV等级1A电流互感器的伏安特性试验。

变比测试：最大电流输出高达600A。

设备电源输出全部为真实电压和电流值，并且波形为标准正弦波，频率为50Hz；能够真正有效模拟互感器的真实状态，符合国家相关检修规定。

调压分辨率最小可以达到0.15V------------------－＝大屏幕全汉化图形界面、旋转鼠标操作＝－------------------------ 测试时直接显示伏安曲线图，坐标自动缩放，清晰美观，直观方便。

面板自带打印机，可随时打印曲线图及测试数据。

操作采用我公司独创的光电旋转鼠标进行。

全面取消面板按键、开关、控制旋钮等各种常规控件。

操作非常方便简单，只需左旋、右旋、点击，便可完成所有操作。

----------------------------－＝附加功能全面＝－---------------------------------- 带有大容量存储器，可存储2000组测试数据，数据掉电永不丢失；具有完善的数据查询、浏览、打印、清空等功能。

安捷伦成功测量阻抗的 8 点提示应用指南 346-4精确测量电子器件 , 实现电路的设计性能上海坚融实业有限公司中国电子行业仪器优质供应商 网址：电话：021－31393589 手机：150****0092 公司QQ ：36716361 邮箱：**************150**************** 地址：上海市闵行区虹桥商务区保乐路666弄100号提示 1. 阻抗参数的确定和选择提示 2. 选择正确的测量条件提示 3. 选择适当的仪器显示 参数提示 4. 测量技术具有局限性提示 5. 进行校准提示 6. 进行补偿提示 7. 消除相位偏移和端口 扩展的误差提示 8. 夹具和连接器维护目录首先需要了解的基本知识测量阻抗有几种不同的技术和方法，应该根据测量的频率范围、要测量的阻抗参数以及想要显示的测量结果来选择一个具体的测试技术。

自动平衡电桥技术在从毫欧姆到兆欧姆很宽的阻抗测量范围内有极高的测量精度，与之相适应的测量频率范围可以从几 Hz 到 110 MHz 。

IV 和 RF-IV 技术在从毫欧姆到兆欧姆的阻抗测量范围内的测量精度同样很好，与之相适应测量频率范围可以从 40 Hz 到 3 GHz 左右。

传输 / 反射技术在非常宽的频率范围，从 5 Hz 到 110 GHz 以上，测量 50 欧姆或 75 欧姆附近的阻抗值时，具有非常高的测量精度。

LCR 表和阻抗分析仪的主要区别之一是它们对测量结果的显示方式。

LCR 表用数字显示测量结果，而阻抗分析仪既可以用数字也可以用图形显示测量结果。

LCR 表或阻抗分析仪所采用的测量技术和仪表的类型无关，根据测量的频率范围，它们可以采用 RF-IV 、IV 或自动平衡电桥技术。

用户会出于各种原因而需要测量器件的阻抗。

一个典型的情况是工程师们需要对用在其所设计的电路中的器件的阻抗特性进行测量，因为通常情况下这些器件的供应商只给出了器件阻抗值的额定数据。

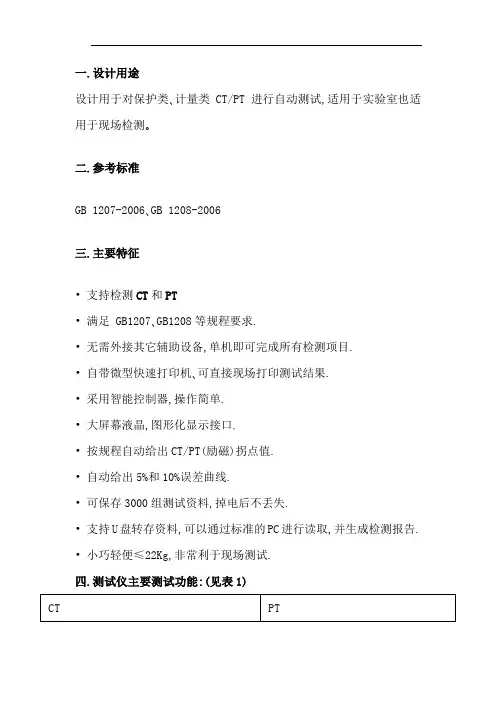

一.设计用途设计用于对保护类､计量类CT/PT进行自动测试,适用于实验室也适用于现场检测｡二.参考标准GB 1207-2006､GB 1208-2006三.主要特征• 支持检测CT和PT• 满足 GB1207､GB1208等规程要求.• 无需外接其它辅助设备,单机即可完成所有检测项目.• 自带微型快速打印机､可直接现场打印测试结果.• 采用智能控制器,操作简单.• 大屏幕液晶,图形化显示接口.• 按规程自动给出CT/PT(励磁)拐点值.• 自动给出5%和10%误差曲线.• 可保存3000组测试资料,掉电后不丢失.• 支持U盘转存资料,可以通过标准的PC进行读取,并生成检测报告. • 小巧轻便≤22Kg,非常利于现场测试.四.测试仪主要测试功能:(见表1)表1 五. 测试仪主要技术参数: (见表2)表25.1.工作条件要求1、输入电压 220Vac±10%､额定频率 50Hz;2、测试仪应该由带有保护接地的电源插座供电｡如果保护地的连接有问题,或者电源没有对地的隔离连接,仍然可以使用测试仪,但是我们不保证安全;3、参数对应的环境温度是23℃±5℃;4、保证值在出厂校验后一年内有效｡六. 产品硬件结构6.1.面板结构: (图1)图16.2.面板注释:1 ——设备接地端子2 ——通讯口3 ——打印机4 ——液晶显示器5 ——控制器6 ——过流保护(功率)开关7 ——P1､P2:CT变比/极性试验时,大电流输出端口8 ——S1､S2:CT变比/极性试验时,二次侧接入端口9 ——K1､K2:CT/PT励磁(伏安)特性试验时,电压输出端口10 ——A､X :PT变比/极性时,一次侧接入端口11 ——a､x :PT变比/极性时,二次侧接入端口12 ——设备保险13 ——主机电源开关14 ——主机电源插座15 ､16､17､18——主要功能接线简图七.操作方式及主界面介绍1､控制器使用方法控制器有三种操作状态:“左旋”,“右旋”,“按下”｡使用控制器的这三种操作可以方便的用来移动光标､输入数据和选定项目等｡2､主菜单(见图2)主菜单共有“励磁”､“变比极性”､“交流耐压”､“一次通流”､“数据查询”､“退磁”､“返回”7种选项,可以使用控制器进行选择和设置｡图2, CT主界面图3,PT主界面八.CT测试进行电流互感器励磁特性､变比､极性､一次通流､交流耐压､退磁测试时,请移动光标至CT,并选择相应测试选项｡1､CT励磁(伏安)特性测试按“励磁”键后,即进入测试界面如图4｡1)､参数设置:励磁电流:设置范围(0—20A)为仪器输出的最高设置电流,如果实验中电流达到设定值,将会自动停止升流,以免损坏设备｡通常电流设置值大于等于1A,就可以测试到拐点值｡励磁电压:设置范围(0—2500V)为仪器输出的最高设置电压,通常电压设置值稍大于拐点电压,这样可以使曲线显示的比例更加协调,电压设置过高,曲线贴近Y轴,电压设置过低,曲线贴近X 轴｡如果实验中电压达到设定值,将会自动停止升压,以免损坏设备｡1)､接线方式:接线图见(图5),测试仪的K1､K2为电压输出端,试验时将K1､K2分别接互感器的S1､S2(互感器的所有端子的连线都应断开)｡接线无误后,合上“功率开关”,按“开始”键后,即开始测试(见图5)｡试验时,光标在“停止”选项上,并不停闪烁,测试仪开始自动升压､升流,当测试仪检测完毕后,试验结束并描绘出伏安特性曲线图(如图6)｡注意:校准功能:主要用于查看设备输出电压电流值,不用于测试项目,详情见附录一｡图4,CT励磁特性测试界面图5, CT励磁特性接线图图6,CT励磁曲线图图7,励磁数据图图8 ,误差曲线参数设置界面图9,误差曲线图2)､伏安特性(励磁)测试结果操作说明试验结束后,屏幕显示出伏安特性测试曲线(见图6)｡该界面上各操作功能如下:打印:控制器选择“打印”后,先后打印伏安特性(励磁)曲线､数据,方便用户做报告用｡同时减少更换打印纸的频率,节省时间,提高效率｡励磁数据:将光标移动至“励磁数据”选项选定,屏幕上将显示伏安特性试验的测试数据列表(见图7)｡按下“返回”键即退回到伏安特性试验曲线界面,控制器即可实现数据的上下翻｡当页面翻转不动时,则已到达最后一页｡控制器移动至“保存”选项,按下即可将当前所测数据保存,保存成功后,屏幕上显示“保存完毕”｡成功保存后,用户如果再按下“保存”键,程序会自动分辨,不保存相同的测试记录｡并且可在数据查询菜单中进行查看｡在图6的界面中,将光标移至“误差曲线”选定后,屏上将显示伏安特性试验的误差曲线的设置(见图8)｡选定后计算出的误差曲线如图9｡光标移动至此选项,按下即进入打印设置界面(图10),可根据要求选择“默认”设定需打印的电流值,或选择“自定义”｡以下四项为误差曲线计算时的设置项:二次侧阻抗值｡的二次侧额定电流限值系数,如:被测CT铭牌为“5P10”,“10”即为限制系数｡自动计算出5%误差曲线数据并显示误差曲线｡自动计算出10%误差曲线数据并显示误差曲线｡误差曲线界面中有三个选项:打印:可打印出误差曲线图及数据;数据:可显示出误差曲线相关数据,查看方式同伏安特性数据｡返回:可返回上一层菜单｡图10,打印设置界面图11,CT退磁界面2､退磁试验1)参数设置:在CT主界面中,选择“退磁”后,进入测试界面见图11,设置二次侧额定电流: 1A或5A｡2)试验:接线图见(图5),测试仪的K1､K2为电压输出端,试验时将K1､K2分别接互感器的S1､S2(互感器的所有端子的连线都应断开)｡检查接线无误后,合上功率开关,选择“开始”选项,即开始退磁｡退磁过程中光标在“测试”选项上不停闪烁,直至试验完毕,装置会自动停止,界面提示“退磁完毕”｡3､CT变比极性试验1)参数设置:测试界面见图12｡一次侧测试电流: 0 ~1000A,测试仪P1､P2端子输出的最大电流;二次侧额定电流: 1A或5A｡2)开始试验:按照图13进行接线,CT一次侧接P1､P2,CT二次侧接S1､S2｡进入CT“变比极性”测试界面,如图12｡设置完成后,合上“功率开关”,移动光标至“开始”选项,按下控制器,试验即开始｡试验过程中光标在“测试”选项上不停闪烁,直至试验完毕退出自动测试界面,或按下控制器人为中止试验,装置测试完毕后会自动停止试验, 并显示变比极性测试结果｡实验结束后可以选择“保存”､“打印”及“返回”｡仪器本身的同色端子为同相端,即P1接CT的P1,S1接CT 的S1时,极性的测试结果为减极性｡图12,CT变比极性测试界面图13 ,CT变比极性接线图4､CT一次通流试验1)设置好通流电流0~1000A,如图14｡2)开始试验:参照图15进行接线,CT一次侧接P1､P2,CT二次侧接S1､S2｡设置好通流电流后,合上“功率开关”,移动光标至“开始”选项,按下控制器,试验即开始｡电流保持时间以进度条显示(0~300A:保持10分钟;大于300A~500A:保持2分钟;大于500A:保持3秒钟)｡测试过程中,光标会显示在“测试”选项上不停闪烁,直至测试完毕自动退出,或按下控制器人为中止测试｡图14､CT一次通流测试界面图15､CT一次通流接线图5､CT交流耐压试验1)参数设置:在CT主界面中,选择“一次通流”后,进入测试界面(图16), 设置好设定电压值:0~2500V｡2)实验:接线图见图17,被测CT二次侧短接与测试仪电压输出口K2连接,电压输出口另一端K1连接互感器外壳｡检查接线完成后,合上功率开关,选择“开始”选项,按下即开始升压,电压保持时间默认为1分钟,测试过程中,仪器内部对互感器二次绕组与外壳之间的漏电流实时检测,如果发现电流迅速增加,将会自动回零,页面会显示“不合格”｡图16,CT交流耐压测试界面图17,CT交流耐压接线图九.PT测试进行电压互感器励磁特性､变比､极性､交流耐压测试时,请移动光标至PT,并选择相应测试选项｡1､PT励磁(伏安)特性测试1)､参数设置按“励磁”键后,即进入测试界面如图18｡励磁电流(0~20A):输出电流为仪器输出的最高设置电流,如果实验中电流达到设定值,将会自动停止升流｡通常1A即可测试出拐点值｡励磁电压:根据额定二次设置:100V､100/√3､100/3､150V､220V｡2)､接线方式:接线图见(图19),测试仪的K1､K2为电压输出端,试验时将K1､K2分别接互感器的K1､K2 ,电压互感器的一次绕组的零位端接地｡接线无误后,按“开始”键后,即开始测试｡试验时,光标在“停止”选项上,并不停闪烁,测试仪开始自动升压､升流,当测试仪检测完毕后,试验结束并描绘出伏安特性曲线图18,PT励磁特性参数设置界面图19,PT励磁特性接线图3)､PT(励磁)测试结果操作说明请参考8页CT测试结果说明.1)､参数设置在PT测试主界面中,选择进入“退磁”试验界面(如图20), 设置额定二次电压值:100V､100/√3､100/3､150V､220V｡2)､试验:参照图19接线,测试仪的为电压输出端,试验时将K1､K2分别接互感器的K1､K2 ,电压互感器的一次绕组的零位端接地｡检查接线无误后,合上功率开关,选项“开始”选项后,即开始退磁｡退磁过程中时,光标在“停止”选项上,并不停闪烁,当测试仪检测完毕后,,装置退磁会自动停止,界面提示“退磁完毕”｡图20,PT退磁界面3､PT变比极性试验1)参数设置:测试界面见图21｡一次:0~2500V｡二次:100V､100/√3､100/3､150V､220V｡按照图22进行接线,PT一次侧接A､X,PT二次侧接a､x｡进入PT“变比极性”测试界面,如图21｡设置二次侧额定电压及编号后,旋转控制器将光标移动至“开始”选项,按下控制器,试验即开始｡试验过程中光标在“测试”选项上不停闪烁,直至试验完毕退出自动测试界面,或按下控制器人为中止试验,装置测试完毕后会自动停止试验, 并显示变比极性测试结果｡实验结束后可以选择“保存”､“打印”及“返回”｡仪器本身的同色端子为同相端,即A接PT的A,X接PT的X 时,极性的测试结果为减极性｡图21,PT变比极性测试界面图22 ,PT变比极性接线图4､CT交流耐压试验1)参数设置:在CT主界面中,选择“一次通流”后,进入测试界面(图23), 设置好设定电压值:0~2500V｡2)实验:接线图见图24,被测CT二次侧短接与测试仪电压输出口K1连接,电压输出口另一端K1连接互感器外壳｡检查接线完成后,合上功率开关,选择“开始”选项,按下即开始升压,电压保持时间默认为1分钟,测试过程中,仪器内部对互感器二次绕组与外壳之间的漏电流实时检测,如果发现电流迅速增加,将会自动回零,页面会显示“不合格”｡图23,PT交流耐压测试界面图24,PT交流耐压接线图十.数据查询点击数据查询,进入如图25所示界面,根据需要选择“励磁”､“变比极性”､“角差比差”､返回”等测试选项,选定测试项目后,进入图26测试界面,显示仪器中该项目下所保存的最新的测试结果｡插上U盘,点击“转存”则会将当前页面下所显示的测试记录转存进入U盘之中｡每条记录所用时间约2秒钟｡警告:1､在数据转存过程中,严禁拔出U盘,否则对U盘或设备造成永久性损坏｡2､U盘转存文件时,U盘内不应有与测试仪内需要转存的文件同名的文件,否则此文件会转存失败｡图25,各项测试结果主界面图26,测试结果保存界面十一.PC 机操作软件使用说明 (图27)11.1､将配套光盘放入计算机光驱中,解压“软件”至C盘根目录,打开Execute文件夹,选择“Dqsy”文件,即为互感器测试软件｡11.2､将存储试验数据的U盘连接至计算机｡11.3､打开“Dqsy”软件(以CT为例),选择互感器种类“CT”或“PT”｡11.4､选择“上传”,则将试验数据上传至计算机,每次可上传四组试验数据,继续选择“上传”,可选择另四组试验数据｡上传结束,可根据需要选择“伏安特性试验”､“误差曲线”､“变比极性试验”､“角差比差测试”､“负荷测试”､“直阻测试”等选项｡11.5､选择“保存”选项,则以“HTML”格式保存相应试验数据,用IE浏览器即可查看,非常方便｡11.6､选择“打印”选项,则以报表的形式显示结果,方便打印｡11.7､PT励磁特性测试结果,请参考上述CT操作｡图27附录一､“校准”测试方法(以CT为例)图28,校准测试主界面图29,电压校准接线图图30,电流校准接线图1)参数设置:进入CT“励磁”测试界面后,选择进入“校准”试验界面(如图28),设定好励磁电流值:0.1A ~ 5A;励磁电压值:1V~2500V｡2)开始:电压校准试验参照图29进行接线;设置好被测电压后,合上功率开关,选择“开始”选项,按下控制器,试验即开始,试验到达设定值后将保持输出电压/电流值用于检测,检测完毕后,按下控制器,试验返回图28界面｡电流校准试验参照图30进行接线,电压设定值略高于【电流设定值(A)*负载(Ω)】,设置好被测电流/电压值后,合上功率开关,选择“开始”选项,按下控制器,试验即开始,试验到达设定值后将保持输出电流/电压值用于检测,检测完毕后,按下控制器,试验返回图28界面｡附录二､误差曲线说明根据互感器二次侧的励磁电流和电压计算出的电流倍数(M)与允许二次负荷(ZII)之间的5%､10%误差曲线的数据中也可判断互感器保护绕组是否合格:1)在接近理论电流倍数下所测量的实际负荷大于互感器铭牌上理论负荷值,说明该互感器合格如图31数据说明;2)在接近理论负荷下所测量的实际电流倍数大于互感器铭牌上的理论电流倍数,也说明该互感器合格如图31数据说明;产品名称:MEFA-III 互感器伏安特性综合测试仪生产厂家:武汉摩恩智能电气有限公司参考阅读:/show/101保护用电流互感器二次负荷应满足5%误差曲线的要求,只要电流互感器二次实际负荷小于5%误差曲线允许的负荷,在额定电流倍数下,合格的电流互感器的测量误差即在5%以内｡二次负荷越大,电流互感器铁心就越容易饱和,所允许的电流倍数就越小｡因此,5%误差曲线即n/ZL曲线为图9所示曲线｡在图31中例所示(所测保护用CT为5P10 20VA):其中5为准确级(误差极限为5%),P为互感器形式(保护级),10为准确限值系数(10倍的额定电流),20VA表示额定二次负荷(容量)｡电流倍数为10.27倍(接近10倍)时,所允许的二次负荷为27.19Ω,大于该CT的额定负荷20VA(20VA/1=20Ω),通过该数据可判断该互感器合格｡另外,在二次负荷为19.58Ω(接近20Ω) 所允许的二次负荷为27.19Ω,大于该CT的额定负荷20VA(20VA/1=20Ω),通过该数据可判断该互感器合格｡另外,在二次负荷为19.58Ω(接近20Ω)时,所允许的电流倍数为12.85倍,大于该CT的额定电流倍数(10倍),通过该数据也可判断该互感器合格｡其实,只要找出这两个关键点中的任意一个,即可判断所测互感器是否合格｡如果10%误差不符合要求一般的做法有:●增大二次电缆界面积(减少二次阻抗)●串接同型同变比电流互感器(减少互感器励磁电流)●改用伏安特性较高的绕组(励磁阻抗增大)●提高电流互感器变比(增大励磁阻抗)图31误差曲线计算公式:M =(I*P)/N ZII =(U-(I*Z2))/(K*I)I 电流 U 电压N=1 (1A 额定电流) I 电流N=5 (5A 额定电流) Z2 CT二次侧阻抗P=20 (5%误差曲线 ) K=19(5%误差曲线.1A 5A 额定电流)P=10 (10%误差曲线 ) K=9 (10%误差曲线.1A 5A 额定电流)。
