E题 数字电参数测试仪

重庆大学本科学生课程设计指导教师评定成绩表说明：1、学院、专业、年级均填全称。

2、本表除评语、成绩和签名外均可采用计算机打印。

重庆大学本科学生课程设计任务书说明：1、学院、专业、年级均填全称。

2、本表除签名外均可采用计算机打印。

本表不够，可另附页，但应在页脚添加页码。

目录一、设计目的 (5)二、设计要求 (5)三、方案设计与论证比较 (5)四、硬件设计 (6)4.1、DA 模块 THS5651工作原理及电路设计4.2、放大模块14.3、ADC0809工作原理及电路设计4.4、Iil 模块4.5、Iol 模块4.6、12864模块五、软件设计.....................................5.1、数值显示模块5.1.1、分频模块5.1.2 十位数据波形发生模块5.1.3 去抖模块5.1.4 文本显示模块5.1.5 按键切换模块5.1.6 ADC0809驱动模块5.2 图形显示模块5.2.1 输入输出电压采样模块5.2.2 输入输出电压数据转换模块5.2.3 显示模块5.2.4 波形显示的整体电路六、系统功能测试及结果..............................6.1测试方法6.1.1 Vol,Voh,Vil,Vih的测试方法6.1.2Vil的测试方法6.1.3Vol的测试方法6.2测试结果6.3测试精度分析七、设计过程总结与体会........................... 参考文献........................................ 附件一系统电路图：附件二元器件清单：附件三一、设计目的在当今社会中，电子技术发展迅速，数字集成电路的应用广泛，而74系列逻辑芯片在数字电路中又有着非常广泛的应用，因而数字电路设计中必须要求所用的数字电路芯片逻辑功能完整，但在数字电路芯片测试中又有很多不便，实际测试较繁琐。

针对上述需要，我们针对常用的74系列逻辑芯片设计了一种数字电路芯片测试仪，用来检测常用74系列芯片的型号和逻辑功能的好坏，从而给数字电路的设计、制作带来方便。

8700B 系列数字电参数测量仪( 8705B 8715B 8706B 8716B 8713 8716C 8716D 8710 ) 使用说明书（版本：ver 2.30 ）青岛青智仪器有限公司目录第一章概述 (1)第二章主要性能及技术指标 (2)第三章使用说明 (3)第四章扩展接口（打印口、串行口）使用说明 (8)第五章装箱清单 (9)第六章使用注意事项及故障排除方法 (9)第一章概述8705B、8715B、8706B、8716B、8713、8716C、8716D、8710数字电参数测量仪是一种利用数字采样技术对信号进行分析处理的智能型仪表。

测量信号为45Hz~65Hz交流工频信号。

产品符合标准《Q/02 QZY001-2005 数字电参数测量仪》。

它的工作过程如下：1.将被测信号转化成适当幅值的电信号；2.以远大于被测信号的频率将此信号分割成离散信号；3.利用高速A/D转换器将离散信号转换成数字量；4.利用微处理器对采集到的数字量进行计算；5.将最终计算的结果以数字的形式显示出来。

与传统指针式仪表相比，数字式电参数测量仪具有以下优点：1.所测信号数值为真有效值；2.直接数字显示，可以减小人为的读数误差；3.对于波形失真的信号同样适用；4.用一台仪器可以测量多个参数；5.易于实现智能化，可以与打印机、计算机连接等。

数字电参数测量仪广泛应用于家用电器、电机、照明设备等产品的测试以及计量部门。

仪表型号与功能参见表1，用户可以根据使用的具体情况选择性价比最高的仪器型号。

表1：规格型号与功能对照表注1：所有仪表均可以扩展通讯接口（串行口方式：RS232 或RS485），与计算机或其它设备进行通讯。

注2：所有仪表均可以扩展打印接口，与匹配规格型号的打印机连接，可以实现测试数据的打印输出。

注3：订货时应该对测试对象及特殊的技术要求、使用要求进行特别说明。

仪器的存贮、保养与维护：1．仪器应小心轻放，不得摔掷；2．如仪器长期不用，应每三个月通电工作两个小时；3．仪器的贮存条件为：a）温度：（0～40）℃；b）湿度：< 90% RH；c）仓库内应保持干燥、无酸碱、易燃、易爆等化学物质和其它腐蚀性气体。

SDM3055X-E 数字万用表数据手册-2019-03SDM3055X-E 数字万用表人性化设计图形化的用户界面，操作简单方便；更有帮助系统，方便信息获取；支持中英文菜单；双窗口显示功能；支持U 盘和本地存储，便于文件管理。

产品功能直流电压测量：200 mV ，2V，20V，200V，1000 V直流电流测量：200 μA，2mA，20mA，200mA，2A，10A 交流电压测量：True-RMS，200 mV，2V，20V，200V，750V交流电流测量：True-RMS，20 mA ，200mA，2A，10 A 2、4线电阻测量：200 Ω，2K，20K，200K，2M，10M，100MΩ 电容测量：2 nF，20nF，200nF，2μF ，200μF ，10000 μF连通性测试：量程固定在2KΩ 二极管测试：0~4V 阀值可调频率测量：20 Hz ~ 1MHz 周期测量：1 μs ~ 0.05 s温度测量：支持热电偶，热电阻温度传感器最大值、最小值、平均值、标准差、相对测量、条形表，直方图，趋势图，dB/dBm，Pass/Fail等科研教育 研发机构 检测维修校准自动化生产测试4.3英寸真彩TFT-LCD 大屏显示分辨率480*272 真正的5½位读数分辨率 高达150 rdgs/s 的测量速度真有效值交流电压和交流电流测量 1Gb Nand Flash 总容量，海量存储仪器设置文件和数据文件内置热电偶冷端补偿支持标准SCPI 远程控制命令、上位机软件、兼容最新主流万用表命令集支持双显示、中英文菜单内置帮助系统，方便信息获取配置接口：USB Device，USB Host，LAN（购配件：USB-GPIP 适配器）设置和测量数据可通过VXI11，USBTMC, U 盘导入或者导出以方便用户修改、查看、备份SDM3055X-E 数字万用表设计特色直方图条形图 双显示趋势图数学统计功能Hold 测量功能dBm 测量配置接口：USB Device, USB Host, LANSDM3055X-E 数字万用表技术参数[1]注：[1] 预热0.5小时且“慢”速测量，校准温度为18℃～ 28℃时的指标。

PM99系列智能电参数测量仪用户使用手册DIGITAL POWER METER USER’S MANUAL普美仪器版权所有，未经授权禁止复制！智能电参数测量仪使用说明书目录检索第一章．．．．．．．．．．．．．．．．基本原理第二章．．．．．．．．．．．．．．．．型号选择第三章．．．．．．．．．．主要技术参数及指标第四章．．．．．．．仪表使用说明及操作方法第五章．．．．．．．．．．．．．．．．操作前准备第六章．．．．．．．．．．．．．．．．装箱清单前言感谢购买【普美/DCUU】智能电参数测试仪（数字功率计，DIGITAL POWER METER），本产品手册包含仪器功能、操作流程等，为确保正确使用本仪器，在操作仪器前请仔细阅读手册。

请妥善保存手册，以便遇到问题能够快速查阅。

注意：1、对本手册的内容如有不同理解，以本公司技术部门的解释为准；2、本手册所描述的内容可能并非包含仪器的所有内容，本公司有权对产品的性能、功能、外观、附件、包装等进行改进或改变，而不另行通知；3、本手册版权归中中山市中翔仪器有限公司所有，其他任何公司或个人不得抄袭本手册。

手册内容有可能改变，恕不另行通知。

安全规定在使用本仪器的所有过程中必须注意下列安全规定，如果不合理使用，仪器所提供的功能可能受损。

本仪器使用了下列标记：高电压警告符号，为了避免人身伤害或损坏仪器，操作者应参照说明书开关接通符号开关断开符号警告勿在爆炸性环境下操作。

不要在放有易燃易爆品的地方使用仪器。

在这种环境下使用任何电气仪器都有可能造成安全伤害。

保护地线打开电源线前确保接好了保护地线以防电机，本仪器接地端为电源插座的地线端。

供电电源打开电源前请确保供电电源电压与额定电压匹配。

勿取下仪器的任何外壳部分有些地方具有高电压，未经特别许可严禁取下仪器外壳和拆卸仪器的任何部件。

第一章基本原理一、原理框图图1原理框图仪器主要由输入（电压、电流输入）、微型计算机、显示和接口部分组成。

功率分析仪用户手册（试用版）三相功率分析仪AWS2103系列Evision beta 1.1 Dec 2, 2010 Website: http://www.aitek.twEmail: **************手册内容为试用版，有可能存在错漏，或因技术升级而变更，恕不另行通知。

本产品的名称也可以为：三相电参数测量仪，三相电参数测试仪、三相功率测量仪、多通道功率计等。

开卷致谢感谢你选择了AITEK的AWE2103或AWS2103系列功率分析仪，为了最大限度地发挥分析仪的功能，请首先仔细阅读本使用手册，并留用随时查阅。

该产品具有众多的测量功能。

如果您设置了某个功能，该功能将被保存直到下一次更新设置。

本手册和客户实际应用时所引用的产品名称可能包括：功率分析仪、功率计、电参数测量仪、电参数测试仪、功率测量仪等，其意义均指功率分析仪，并力求在本手册中尽量用“功率分析仪”表示。

我们已经努力使本手册达到尽善尽美，但很可能仍有某些部分阐述不清，希望您能通过我们的代理商转告或直接致电给我们，在此先表示感谢。

开箱说明在打开包装时，请首先检查确认仪器在运输过程中没有损坏，特别是检查一下附件、面板开关和接线端子。

仪器若有损坏或按照说明不能操作，请与经销商或高要市爱特精密测量科技有限公司取得联系，直到问题解决为止。

不同型号的仪器会不包含某种附件，具体参照下列选项，请你认真核对：校验及校正声明高要市爱特精密测量科技有限公司特别声明，本手册所列的仪器设备完全符合本公司一般手册上所标称的规范和特性。

本仪器在出厂前已经通过本公司的厂内校验。

本公司校验用的所有仪器设备都已委请技术监督部门认可的检验中心作定期校正，校验的程序和步骤是符合电子检验中心的规范和标准。

产品质量保证高要市爱特精密测量科技有限公司保证所生产制造的新品仪器均经过严格的质量确认，同时保证在出厂一年内，如有发现产品的施工瑕疵或零件故障，本公司负责免费给予修复。

8716B1 单相数字电参数测量仪使用说明书( Rev. 3.10 )青岛青智仪器有限公司地址：青岛市高新区宝源路780号联东U谷A-8号楼东网址： Http：//更多详细资料，例如通讯协议，上位机软件，请扫描下方二维码至公司网站技术资料中下载目录第一章主要性能及技术指标 (3)第二章使用说明 (5)第三章串行口使用说明 (13)第四章继电器串使用说明 (14)第五章装箱清单 (14)第六章使用注意事项及故障排除方法 (15)第一章主要性能及技术指标8716B1单相数字电参数测试仪采用了先进的32位高速处理器和双路24位AD转换器，具有高精度、宽动态范围、结构紧凑灵巧等特点，是新一代数字化电参数测量仪器，可以测量有效值电压、电流、有功功率、视在功率、无功功率、电能累计、电能计时、频率、功率因数。

产品符合标准《DB37/T557-2005数字式电参数测量(试)仪》。

产品适用的型式批准证书编号：89E0105-37。

测试原理为：电压有效值为： Urms＝(∫0T V2(t)dt/T)1/2 电压直流分量为： Udc＝∫0T V(t)dt/T电流有效值为： Irms＝(∫0T I2(t)dt/T)1/2 电流直流分量为： Idc＝∫0T I(t)dt/T电压交流分量为： Uac＝（Urms2-Udc2）1/2 电流交流分量为： Iac＝（Irms2-Idc2）1/2有功功率为： P＝∫0T V(t)• I(t)dt/T 视在功率为： S ＝Urms• Irms功率因数为： PF＝P/(Urms*Irms) 无功功率为： Q ＝(S2 －P2 )1/2扩展功能：RS232/485通讯，继电器报警输出；电流钳功能。

注意：订货时请对测试对象及特殊的技术要求、使用要求进行特别说明。

1.测量精度：表1测量精度2. 其他参数：输入方式：电压电流均为浮置输入；电压输入阻抗约2MΩ；1A电流输入档阻抗约10mΩ，其他电流输入档阻抗约1mΩ；测量信号最大峰值：电压电流均为最大量程的1.6倍；A/D转换：速率约8k/秒，24位，电压、电流同时采样；显示更新：约3次/秒；继电器触点容量：250V AC，3A ；DC 30V，3A；阻性整机功耗：< 6V A；仪表重量：约3.0 kg ；仪表尺寸: 宽x 高x深：260 x 112 x 303 mm开孔尺寸：宽x 高：224 x 90 mm3. 工作环境：大气压力：（86～106）kPa ；温度：（0～40）℃ ； 相对湿度：≤85%RH仪表工作电源：AC (85～265)V 50/60Hz 或DC(100～300)V4. 安全要求绝缘电阻：测量端子与电源线之间绝缘电阻不低于2MΩ；耐 电 压：测量端子与电源线之间能承受2000V 50Hz正弦波电压；以上技术参数的说明中所用到的术语定义请参见GB/T 13978-1992 《数字多用表通用技术条件》。

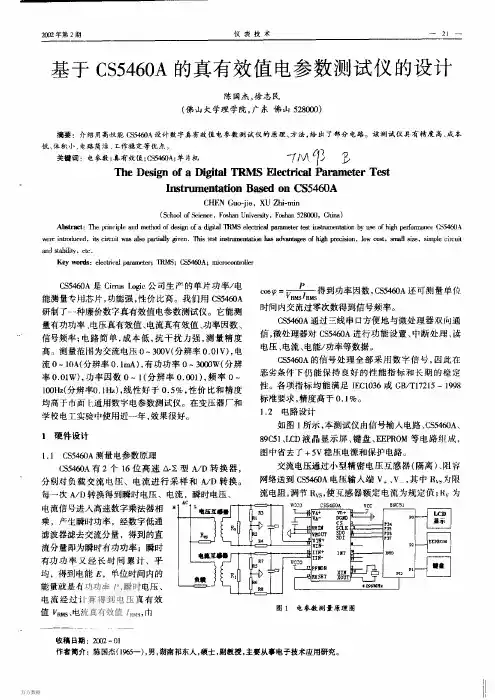

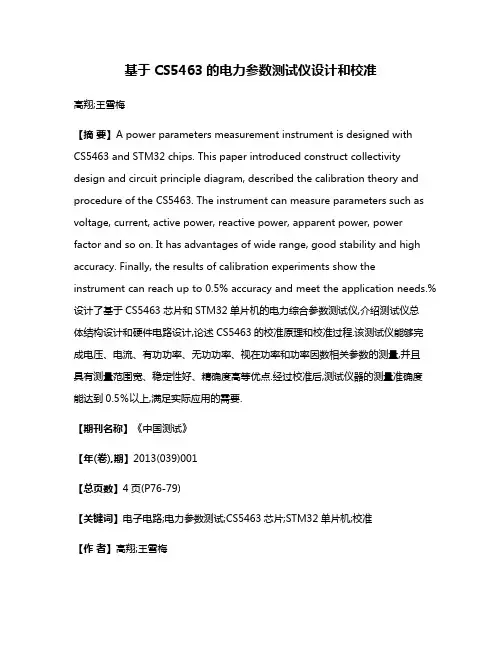

基于CS5463的电力参数测试仪设计和校准高翔;王雪梅【摘要】A power parameters measurement instrument is designed with CS5463 and STM32 chips. This paper introduced construct collectivity design and circuit principle diagram, described the calibration theory and procedure of the CS5463. The instrument can measure parameters such as voltage, current, active power, reactive power, apparent power, power factor and so on. It has advantages of wide range, good stability and high accuracy. Finally, the results of calibration experiments show the instrument can reach up to 0.5% accuracy and meet the application needs.%设计了基于CS5463芯片和STM32单片机的电力综合参数测试仪,介绍测试仪总体结构设计和硬件电路设计,论述CS5463的校准原理和校准过程.该测试仪能够完成电压、电流、有功功率、无功功率、视在功率和功率因数相关参数的测量,并且具有测量范围宽、稳定性好、精确度高等优点.经过校准后,测试仪器的测量准确度能达到0.5％以上,满足实际应用的需要.【期刊名称】《中国测试》【年(卷),期】2013(039)001【总页数】4页(P76-79)【关键词】电子电路;电力参数测试;CS5463芯片;STM32单片机;校准【作者】高翔;王雪梅【作者单位】西南交通大学机械工程学院,四川成都610031;西南交通大学机械工程学院,四川成都610031【正文语种】中文【中图分类】TH71;TM933;TM930.12;TP274+.20 引言目前，国内外电能表多为传统感应式电能表，受其结构和原理上的制约，通常存在着稳定性差、精度低等缺点；其次，测量指标不够全面，因而常常不能满足实际应用的需要。

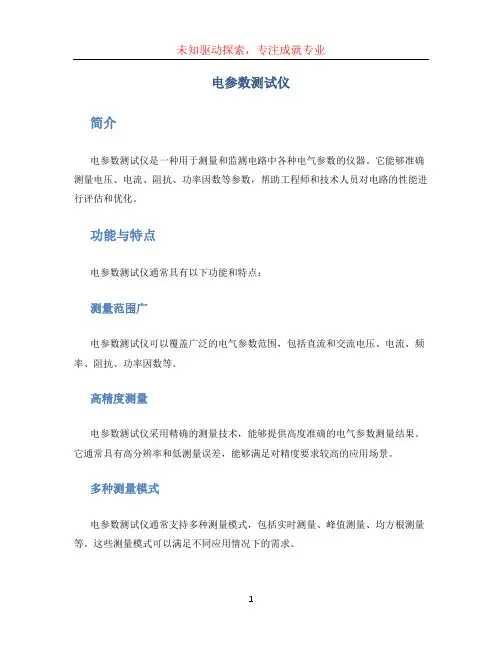

电参数测试仪简介电参数测试仪是一种用于测量和监测电路中各种电气参数的仪器。

它能够准确测量电压、电流、阻抗、功率因数等参数，帮助工程师和技术人员对电路的性能进行评估和优化。

功能与特点电参数测试仪通常具有以下功能和特点：测量范围广电参数测试仪可以覆盖广泛的电气参数范围，包括直流和交流电压、电流、频率、阻抗、功率因数等。

高精度测量电参数测试仪采用精确的测量技术，能够提供高度准确的电气参数测量结果。

它通常具有高分辨率和低测量误差，能够满足对精度要求较高的应用场景。

多种测量模式电参数测试仪通常支持多种测量模式，包括实时测量、峰值测量、均方根测量等。

这些测量模式可以满足不同应用情况下的需求。

数据记录与分析电参数测试仪可以记录测量数据，并提供数据存储和导出功能。

同时，它还可以通过内部的数据分析算法，对测量数据进行分析和处理，帮助用户更好地理解电路的性能。

易于操作电参数测试仪通常具有友好的用户界面和操作方式，使得操作人员能够快速上手。

一些高级的电参数测试仪还支持触控屏幕和图形化界面，提供更直观和便捷的操作体验。

外部接口与通信电参数测试仪常常具有各种外部接口和通信功能，包括USB、RS-232、LAN等。

这些接口和通信功能使得电参数测试仪可以与计算机、数据采集系统等外部设备进行连接和数据交互，提供更灵活和多样化的应用方式。

应用领域电参数测试仪在许多电气行业中被广泛使用，主要包括以下应用领域：电力系统电参数测试仪在电力系统中扮演重要角色，用于测试和监测发电机、变压器、电缆、继电器等设备的电气参数。

通过对电力系统进行全面的电参量测试，可以确保电气设备的正常运行，并提供数据支持进行设备的维护和改进。

工业自动化在工业自动化领域，电参数测试仪被用于测试和监测各种电气设备的性能。

它可以测量和分析电机、伺服驱动器、PLC等设备的电气参数，帮助工程师对设备进行调试和优化。

新能源领域随着可再生能源的快速发展，电参数测试仪在新能源领域的应用也越来越广泛。

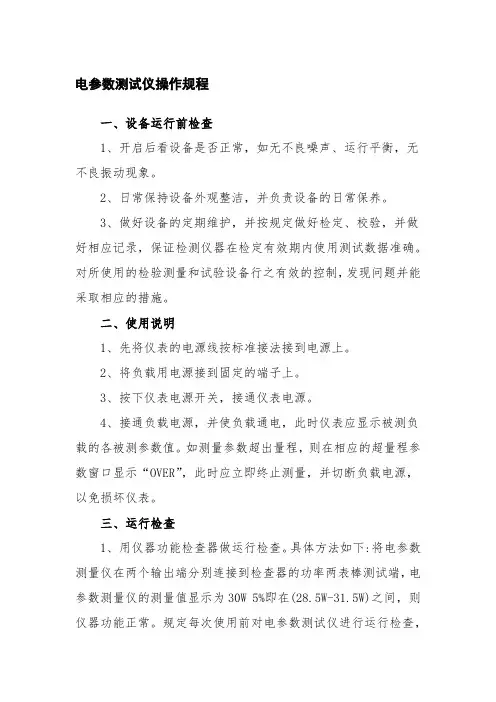

电参数测试仪操作规程一、设备运行前检查1、开启后看设备是否正常，如无不良噪声、运行平衡，无不良振动现象。

2、日常保持设备外观整洁，并负责设备的日常保养。

3、做好设备的定期维护，并按规定做好检定、校验，并做好相应记录，保证检测仪器在检定有效期内使用测试数据准确。

对所使用的检验测量和试验设备行之有效的控制，发现问题并能采取相应的措施。

二、使用说明1、先将仪表的电源线按标准接法接到电源上。

2、将负载用电源接到固定的端子上。

3、按下仪表电源开关，接通仪表电源。

4、接通负载电源，并使负载通电，此时仪表应显示被测负载的各被测参数值。

如测量参数超出量程，则在相应的超量程参数窗口显示“OVER”，此时应立即终止测量，并切断负载电源，以免损坏仪表。

三、运行检查1、用仪器功能检查器做运行检查。

具体方法如下:将电参数测量仪在两个输出端分别连接到检查器的功率两表棒测试端，电参数测量仪的测量值显示为30W 5%即在(28.5W-31.5W)之间，则仪器功能正常。

规定每次使用前对电参数测试仪进行运行检查，并做好相应的运行检查记录。

2、如发现运行检查结果不能满足规定要求时，应能及时追溯至已检查过的产品，必要时，对这些产品重新进行检测。

并把功能失效的设备送专门的检测维修机构进行检修，并做好相应的检修记录。

注意事项/故障解决办法:1、在被测电器通电运行时，请不要触摸仪表后面板的接线柱，以免触电。

2、打开仪表电源开关，仪表无显示:电源插座保险管熔断或接触不良，请更换同型保险丝。

本仪表保险管规格为0.3A。

3、电压显示，电流、功率等显示为零:a、检查后面板上接线是否有松动，如有应上紧。

b、如电流是 220mA/2A 量程，请检查后面板上接线柱旁保险管是否熔断，如是，更换规格为同型保险管。

c、检验查输出端子与被测用电器的回路是否导通。

4、打开仪表电源开关，仪表电源指示灯亮，数码管无显示:关机 10 秒左右再开。

电参数测试仪操作指引1.0 目的和范围明确规范电参数测量仪测试工作的操作要点和注意事项。

本规范适用于本公司强制性认证产品直发器的电参数功率偏差和电流的测量操作。

2.0 准备和确认事项2.1接通电参数测量仪电源前，确认仪器接地良好；2.2检查仪器的测试线连接正确。

3.0操作步骤3.1打开电参数测量仪电源,让仪器预热15分钟。

3.2检查仪器的各显示是否正常。

3.3将仪器的各档位设置为预期的位置，测量电源（调压器）线正确地连接于被测量产品的电源输入端上，开关电源板的输出端接上固定值的负载。

3.4使调压器自“零”位调节至产品额定的电压值220V，即可从仪器显示屏上读到产品的输入功率值、电流值、电压值、频率或功率因子值等电参数。

3.5测试完后先使调压调节至“零”位，拆下被测量产品。

如需继续进行测量，请按3.3和3.4 条进行。

3.7测试不再进行时,切断仪器电源。

4.0注意事情和保养要点4.1每次使用后应保持设备清洁；4.2切断设备总电源；4.3按运行检查作业指导书的要求进行定期检查；4.4仪器必须可靠接地；4.5连接或拆卸被测试品时,必须保证调压器保证“零”位状态；4.6测试时调压器输出线与仪器连接线必须正确地连接和接触一定要良好；4.7 当电源开关打开时，不要使用高于电压和电流额定最大允许值的电压和电流；4.8 当测量大电流或电压、电流含有高频成分，接线时应特别注意可能会相互产生干扰和噪声；4.9 连接导线应尽可能地短，为减少分布电容，导线和接地线应可能远离仪器外壳；4.10排除故障时,必须关掉电源；4.11 应避免直接阳光曝晒和剧烈震动。

5.0运行检查定期检查，设备应能够正常报警。

6.0相关记录《检验检测设备运行点检表》。

PM9804/06/08/13/15数字电参数测量仪操作说明书东莞纳普电子科技有限公司前言 (01)第一章概述 (04)1.1简述 (04)1.2主要技术指标 (04)1.3面板结构 (07)第二章操作说明 (10)1、仪器显示 (10)2、7段数码管字符对照表 (10)3、设置按键说明 (11)4、功能设置操作流程 (11)第三章检定和校准 (25)1、仪器检定所需要的设备 (25)2、检定和校准的接线方法 (25)第四章继电器口使用说明（仪表选配功能） (26)1、继电器处于H H—L L模式时 (26)2、继电器处于GONG模式时 (26)3、可以通过修改Dely值，设定报警延迟时间 (26)第五章串行口使用说明 (27)1、串行口的两种方式 (27)2、串行口的引脚定义 (27)第六章使用注意事项及故障排除方法 (28)1、仪器使用注意事项 (28)2、仪器的故障及排除方法 (28)3、保险丝的更换方法 (28)感谢您购买并使用本公司的产品！本手册是关于仪器的功能、设置、接线方式、操作方法、故障时的处理方法等的说明书。

在操作之前请仔细阅读本手册，正确使用。

在使用本仪器前请首先对照装箱单对产品及附件进行确认，若有不符，请与本公司或销售商联系。

请注意以下事项1.本手册内容因版本升级或功能升级等而有修改时，产品性能、内部结构、包装等进行修改时而不作另行说明。

2.关于本书内容，我们确认正确无误，但是一旦您发现有不妥或错误时，请与我们取得联系。

3.本手册的版权归东莞纳普电子科技有限公司所有。

在未经本公司书面许可的情况下，严禁以任何形式复制、传递、分发和存储本手册的任何内容。

4.本公司遵循持续发展的策略。

因此，本公司保留在不预先通知的情况下，对本手册中描述的任何产品进行修改和改进的权力，本手册的内容可能因为修改和改进而产生未经预告的变更。

如有不详之处，请参照本手册提供的信息联系。

5.在产品使用过程中出现任何不正常事项或意外之处，请参照本手册提供的信息联系。

一、目的广泛适用于洗衣机、电冰箱、空调器、电风扇、节能灯、吸排油烟机等家用电器生产厂家、照明电器生产厂家、电机、变压器等电器生产厂家。

也可以作为实验室、新产品开发、产品质量监督等部门的分析设备。

本系列仪表可用来测量出口产品（110V/60Hz、220V/50Hz）的电量指标。

二、仪器设备1、单相电参数综合测量仪：包括单相电参数综合测量仪1台。

三、操作说明3.1 测试前准备3.1.1 安全检查（1）测试工位应与其他工位分离且铺设绝缘地垫，非测试者严禁进入测试工位。

（2）测试者应佩戴绝缘手套。

（3）电源良好接地（4）操作者应接受过相关的安全知识培训。

（5）所有连接操作必须确保仪器无输出时进行，严禁测试中插拔测试线和被测电器。

3.1.2被测负载连接先将被测负载的电源开关断开再进行如下操作；将连接线的一端与被测负载连接；将连接线的另一端与测量仪的负载端子连接；3.2 开机3.2.1被测负载电源连接（1）请确认负载电源的输出开关为断开状态后再进行如下操作；（2）将连接线的一端与测量仪的负载电源端子连接；（3）将连接线的另一端与电源输出端连接；3.3参数设置3.3.1自动报警功能电参数测量仪的自动报警功能就是在测量仪检测到测量参数超出设置参数的上、下限时，测量仪自动发出声、光报警。

3.3.2设置报警操作（1）有报警功能的仪表前面板上会有“设置”、“加”、“减”三个键，按“设置”键选择需设置的报警参数，按“加”、“减”键修改相应的限值。

（2）设置报警值时，先按“设置”键进入设置状态，对应上下限指示灯选择需要设置参数的上下限值；继续按“设置”键选择需要设置的报警参数，按“加”、“减”键可进行修改。

单击“加”、“减”键，则参数值变动一个字，按住“加”或“减”键，则参数值快速增减。

若无需修改再按“设置”键跳过。

（3）当设置与电流、功率有关的值时，按“手/自动”键，可切换mA、A或W、kW。

（4）按“功能”键可在基本设置与功能设置间来回切换。

电参数仪操作说明文件编号
文件版本A/0 生效日期
文件页码
目的：
规范仪器的操作步骤，提高测试的准确度。

适用范围：
适用于家用和类似用途电器功率、电流、电压、电量、工作时间的测试。

责任部门：
公司所有使用电参数测试仪的部门
操作说明：
1、按仪器接线图分别连接输入电压（220V AC）和输入电流。

2、按键启动、复位正常，不可失灵。

3、显示屏显示数据正常。

4、测量过程中，功能键可任意转换，读取测试数值。

按“锁存”键，此刻的测量值被
锁存下来。

5、上下午均做一次测试数据校对，可于综合测试仪互为确认。

6、更换负载，重复以上操作，即可进行连续测量。

注意事项：
1、请将接线端子绝缘，以避免触碰机壳。

2、请勿打开机盖，以避免触电及仪器损坏。

3、请保持仪器干净与清洁。

4、请勿将机器置于潮湿、闷热让阳光直射之处。

编制审核批准
日期日期日期。

电参数测试仪
电参数测试仪又名电参数测量仪，主要用来测定相关仪器仪表的电力参数，如电压、电流、电功率、功率因素等。

电参数综合测量仪主要有数字电力参数测量仪、单相电力参数测量仪以及三相电力参数测量仪等等。

其中数字电参数测试仪采用表贴技术，体积更小、质量更稳定，有丰富的接口功能及测量功能，测量功能更全面，如谐波、PWM波、空载损耗等，能满足实验室工频产品检测要求。

数字电参数测试仪按测试电压相线可分为单相电参数测试仪和三相电参数测试仪。

单相电参数测试仪广泛应用于电视机、变压器等的测量，三相电参数测试仪适用于电动机等三相仪器的参数测量。

数字电参数测试仪又可分为交流电参数测试仪、直流电参数测试仪或交直流电参数测试仪，可根据实际应用需要选择对应的型号。

数字电参数测试仪按照测试精度又可分为一般电参数测试仪和高精度电参数测试仪。

现在市场上常规的电参数测试仪精度一般为0.5级，即误差为千分之五；高精度方面可高达万分之五，如杭州远方的PF2010系列电参数测试仪。

电参数测试仪的组成：
电参数测试仪由功率传感器和功率指示器两部分组成。

功率传感器也称电参数测试仪探头，它把高频电信号通过能量转换为可以直接检测的电信号。

功率指示器包括信号放大、变换和显示器。

显示器直接显示功率值。

功率传感器和功率指示器之间用电缆连接。

为了适应不同频率、不同功率电平和不同传输线结构的需要，一台电参数测试仪要配若干个不同功能的电参数测试仪探头。

电参数测试仪的技术指标功率范围。

电参数测量仪的内容1.电压测量：电参数测量仪可以通过连接电路的两个端点，测量两点之间的电压。

它可以测量交流电压和直流电压，可以直接读取电压值，并且可以选择不同的测量范围。

2.电流测量：电参数测量仪可以通过将测量仪的电流通路与电路中的电流通路连接，测量通过电路的电流。

它可以测量交流电流和直流电流，可以读取电流值，并且可以选择不同的测量范围。

3.功率测量：电参数测量仪可以通过同时测量电压和电流，计算得出电路的功率。

它可以测量交流功率和直流功率，并且可以读取功率的数值。

通过测量功率，可以了解到电路的负载情况和功耗情况。

4.电阻测量：电参数测量仪可以通过连接电阻元件，测量电阻值。

它可以测量不同范围的电阻值，并且可以进行自动或手动调整。

5.频率测量：电参数测量仪可以通过连接电路中的信号源，测量信号的频率。

它可以测量不同范围的频率，并且可以读取频率的数值。

6.安全功能：电参数测量仪通常配备了一系列安全功能，以保证用户的安全。

例如，它通常具有过载保护功能，可以在电压或电流超过设定范围时自动断开电路；它通常具有内置的安全保险丝，可以在电路出现故障时自动切断电路。

7.数据记录和存储：一些高级的电参数测量仪具有数据记录和存储功能。

它们可以将测量结果保存在仪器的内存中，并且可以通过连接计算机或移动设备，将数据导出和分析。

8.其他功能：除了以上主要功能外，电参数测量仪还可以具有其他附加功能，例如波形显示功能、谐波分析功能、温度测量功能等。

这些附加功能可以根据不同的使用需求进行选择和配置。

总之，电参数测量仪是一种功能强大的仪器，可以广泛应用于电力系统、电子工程、仪器仪表等领域。

它可以提供准确可靠的电参数测量结果，帮助用户了解电路的工作状态，并进行相应的维护和调整。

UTE9802/9811 智能电参数测量仪使用说明书UTE9802UTE9811前言感谢您购置优利德智能电参数测量仪，为了确保正确使用本仪器，在操作仪器之前请仔细阅读手册，特别是有关“安全事项”部分。

如已阅读完手册，建议您将此手册妥善保管，以便在将来使用过程中进行查阅。

版权信息UNI-T 优利德科技（中国）股份有限公司版权所有。

UNI-T 产品受中国或其他国家专利权的保护，包括已取得或正在申请的专利。

本公司保留更改产品规格和价格的权利。

UNI-T 保留所有权利。

许可软件产品由UNI-T及其子公司或提供商所有，受国家版权法及国际条约规定的保护。

本文中的信息将取代所有以前出版的资料中的信息。

UNI-T 是优利德科技（中国）股份有限公司（Uni-Trend Technology(China) Limited）的注册商标。

保固服务仪器自购买之日起保修期壹年，在保修期内由于使用者操作不当而损坏仪器的，维修费及由于维修所引起的费用由用户承担，仪器由本公司负责终身维修。

如果原购买者自购该产品之日一年内，将该产品出售或转让给第三方，则保修期应为自原购买者从UNI-T 或授权的UNI-T分销商购买该产品之日起一年内。

电源线及其他附件和保险丝等不受此保证的保护。

如果在适用的保修期内证明产品有缺陷，UNI-T可自行决定是修复有缺陷的产品且不收部件和人工费用，或用同等产品（由UNI-T决定）更换有缺陷的产品。

UNI-T作保修用途的部件、模块和更换产品可能是全新的，或者经修理具有相当于新产品的性能。

所有更换的部件、模块和产品将成为UNI-T的财产。

以下提到的“客户”是指据声明本保证所规定权利的个人或实体。

为获得本保证承诺的服务，“客户”必须在适用的保修期内向UNI-T通报缺陷，并为服务的履行做适当安排。

客户应负责将有缺陷的产品装箱并运送到UNI-T指定的维修中心，同时预付运费并提供原购买者的购买证明副本。

如果产品要运到UNI-T维修中心所在国范围的地点，UNI-T应支付向客户送返产品的费用。
