车削圆锥

车削圆锥面的方法
车削圆锥面的方法是将工件固定在车床上，通过车刀对工件表面进行切削，使其表面呈现出圆锥形状的加工方法。

具体步骤如下：
1.确定工件的圆锥角度和加工长度，并将工件夹紧在车床上。

2.选择合适的车刀，根据加工要求进行切削参数的选择。

3.进行粗加工，先将工件表面削平，然后沿着圆锥角度的方向逐步加工，直到达到所要求的尺寸和表面质量。

4.进行精加工，使用更细的车刀和更小的进给量进行加工，以达到更高的表面光洁度和精度。

5.检查工件的尺寸和表面质量，如果达到要求，则进行下一步加工或加工完成。

需要注意的是，在车削圆锥面时，应保持车刀的切削角度恒定，避免轨迹偏移和表面质量不良。

另外，需调整进给量和转速，以适应不同的材料和加工要求。

- 1 -。

车圆锥的方法
部门： xxx
时间： xxx
整理范文，仅供参考，可下载自行编辑
车工工艺学教案
车工工艺学教案
也可以用多次接刀方法加工，但接刀处必须严
整。

五、铰内圆
锥法
用铰削的方法加工的内圆锥精度比车削高，表面粗糙度可达
Ra1.6。

1、锥形铰刀
粗铰刀
精铰刀
2、铰内圆锥的方法
1）在内圆锥的直径和锥度较大时，钻孔后先粗车成锥孔，并在直径上留铰削余量
0.2~0.3mm，然后用精铰刀铰削
2）当内圆锥的直径和锥度较小时，钻孔后可直接用锥形粗铰刀粗铰，然后用精铰刀铰削成型
3）切削液选用
刚料乳化液或切削油
铸铁煤油
4）切削用量选用
工作切削刃长，切削面积大，排屑比较困难，所以切
车工工艺学教案
申明：
所有资料为本人收集整理，仅限个人学习使用，勿做商业用途。

锥度=(大圆直径-小圆直径)除以圆台高度锥体各部分名称及代号；D-大头直径，b-小头直径，L-工件全长，a-钭角，2a-锥角，K-锥度，l-锥体长度，M-钭度。

锥体各部分计算公式；M（钭度）=tga(=tg 斜角), =D - d / 2 l（=大头直径- 小头直径/ 2 x 锥体长度）, =K / 2（=锥度/ 2）。

K（锥度）=2tga（=2 x tg 斜角) =D - d / l（大头直径- 小头直径/ 锥体长度）。

D（大头直径）=b + 2ltga（=小头直径+ 2 x 锥体长度x tg 钭角）, =d + Kl（=小头直径+ 锥度x 锥体长度）, =d + 2lM（=小头直径+ 2 x 锥体长度x 斜度）。

d（小头直径）=D - 2ltga（=大头直径- 2 x 锥体长度x tg 钭角）, =D - Kl（=大头直径- 锥度x 锥体长度）, =D - 2lM(=大头直径- 2 x 锥体长度x 斜度）。

工件锥体长度较短和斜角a 较大时，可用转动小刀架角度来车削。

车削时小刀架转动角度β计算公式（近似）；β(度)=28.7°x K(锥度) , =28.7°x D - d / l( 大头直径- 小头直径/ 锥体长度）。

近似计算公式只适用于a(钭角)在6°以下，否则计算结果误差较大。

圆锥零件的车削加工1.圆锥零件概述在车床上有多种方法可车削圆锥面。

采用不同方法车削圆锥面，对应加工的零件尺寸范围、结构形式、加工精度、使用性能和批量大小有所不同，无论哪一种方法，都是为了使刀具的运动轨迹与零件轴心线成一斜角，从而加工出所需要的圆锥面零件。

为了降低生产成本，使用方便，我们把常用的零件圆锥表面按标准尺寸制成标准圆锥表面，即圆锥表面的各部分尺寸，按照规定的几个号码来制造，使用时只要号码相同，就能紧密配合和互换。

一、常用的标准圆锥常用的标准圆锥有下列两种：1．莫氏圆锥莫氏圆锥在机器制造业中应用得最广泛的一种，如车床主轴锥孔、顶尖、钻头柄、铰刀柄等都用莫氏圆锥。

莫氏圆锥分成7个号码，即0、1、2、3、4、5和6号，最小的是0号，最大的是6号。

但它的号数不同，锥度也不相同。

由于锥度不同，所以斜角a也不同。

表7-1为莫氏圆锥参数。

注：l．锥角的偏差是根据锥厦的偏差折算列入的。

2．当用塞规检查内锥时，内锥大端端面必须位于塞规的两刻线之间，第一条刻线决定内锥大端直径的公称尺寸，第二条刻线决定内锥大端直径的最大极限尺寸。

3．套规必须与配对的塞规校正。

套规端面应与塞规上第一条线前面边缘相重合，允许套规端面超出塞规上第一条刻线，但不超过0．1mm距离。

2．公制圆锥公制圆锥有8个号码，即4、6、80、100、120、140、160和200号。

它的号码就是指大端直径，锥度固定不变，即K=1：20。

例如80号公制圆锥，它的大端直径是80mm，锥度K=1：20。

二、圆锥表面的精度和公差圆锥表面的精度主要是指锥度，在国家标准GBll334-89中，规定了各种圆锥角的公差数值(见表7-2)。

在锥度较大时，标准锥角规定有l20。

、90。

、75。

、60。

、45。

和30。

在锥度较小时，标准锥度规定有：1：3、1：5、1：7、1：8、1：10、1：12、1：15、1：20、1：30、1：50、1：100和1：200。

图7-1为圆锥角公差。

车削圆锥面的方法
车削圆锥面的方法可以分为以下几种：
1. 斜面车削法：将工件放置在车床上，使用车刀沿着圆锥面的轴线方向向下斜切，通过调整车刀角度和车床进给速度来控制圆锥面的形状和尺寸。

2. 摆动削法：在车床上安装一个可摆动的工作台，将工件夹持在工作台上，通过摆动工作台的角度来实现圆锥面的车削。

这种方法适用于小型工件的车削。

3. 长度调整法：在工件上先加工出一个粗略的圆锥面，然后使用测量工具（如量具或卡规）来测量圆锥面的误差，并根据测量结果进行调整，直到圆锥面达到要求。

4. 反复试削法：通过不断调整车床进给速度和车刀位置，反复试削工件，然后使用测量工具来检查圆锥面的形状和尺寸，并根据测量结果进行调整，直到圆锥面达到要求。

以上是常用的几种车削圆锥面的方法，具体使用哪种方法取决于工件的尺寸、形状和要求。

对于复杂的圆锥面，可能需要使用多种方法的组合或者采用专用的车削工具来进行加工。

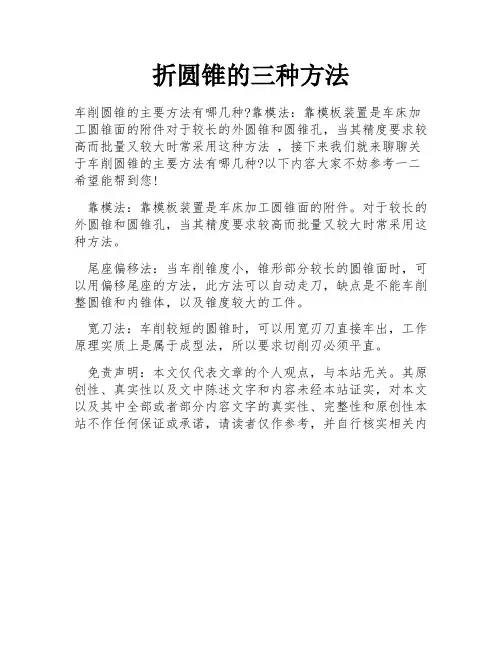

将工件车削成圆锥表面的方法称为车圆锥。

常用车削锥面的方法有宽刀法、转动小刀架法、靠模法、尾座偏移法等几种。

这里介绍宽刀法、转动小刀架法、尾座偏移法、靠模法。

1.宽刀法车削较短的圆锥时，可以用宽刃刀直接车出，如图1所示。

其工作原理实质上是属于成型法，所以要求切削刃必须平直，切削刃与主轴轴线的夹角应等于工件圆锥半角α/2。

同时要求车床有较好的刚性，否则易引起振动。

当工件的圆锥斜面长度大于切削刃长度时，可以用多次接刀方法加工，担接刀处必须平整。

图1 用宽刃刀车削圆锥2.转动小刀架法当加工锥面不长的工件时，可用转动小刀架法车削。

车削时，将小滑板下面的转盘上螺母松开，把转盘转至所需要的圆锥半角α/2的刻线上，与基准零线对齐，然后固定转盘上的螺母，如果锥角不是整数，可在锥附近估计一个值，试车后逐步找正，如图2所示。

图2 转动小滑板车圆锥3.尾座偏移法图3 偏移位座法车削圆锥当车削锥度小，锥形部分较长的圆锥面时，可以用偏移尾座的方法,此方法可以自动走刀，缺点是不能车削整圆锥和内锥体，以及锥度较大的工件。

将尾座上滑板横向偏移一个距离S，使偏位后两顶尖连线与原来两顶尖中心线相交一个α/2角度，尾座的偏向取决于工件大小头在两顶尖间的加工位置。

尾座的偏移量与工件的总长有关，如图3所示，尾座偏移量可用下列公式计算：式中S——尾座偏移量；L—件锥体部分长度；L0——工件总长度；D、d——锥体大头直径和锥体小头直径。

床尾的偏移方向，由工件的锥体方向决定。

当工件的小端靠近床尾处，床尾应向里移动，反之，床尾应向外移动。

4.靠模法如图4所示，靠模板装置是车床加工圆锥面的附件。

对于较长的外圆锥和圆锥孔，当其精度要求较高而批量又较大时常采用这种方法。

图4 用靠模板车削圆锥面车圆锥体的质量分析：1）锥度不准确原因时计算上的误差；小拖板转动角度和床尾偏移量偏移不精确；或者是车刀、拖板、床尾没有固定好，在车削中移动而造成。

甚至因为工件的表面粗糙度太差，量规或工件上有毛刺或没有擦干净，而造成检验和测量的误差。

试析圆锥的车削方法
圆锥是在金属材料上进行车削加工的一种形状。

它以底面为圆形，顶面与底面中心的
连线与底面边缘的夹角大于90度的形状。

1. 全圆锥车削：这种方法是最常见的圆锥车削方法，也是最简单的方法之一。

它使
用一个车刀，将圆锥形工件放在车床上，并使工件的转轴与车床的主轴平行。

车刀沿着工
件的长度方向移动，通过削除工件的金属，使工件逐渐变成圆锥形。

2. 锥形切削进给：这种方法是在全圆锥车削的基础上改进而来的。

它使用两个车刀，一个车刀用于粗加工，另一个车刀用于精加工。

使用粗加工车刀进行粗加工，快速削除工
件的金属，并将其近似地变成圆锥形。

然后，使用精加工车刀进行精加工，使工件更加平
滑和精确。

3. 双刀同步车削：这种方法采用两个车刀同时进行车削，以提高加工效率和减少时间。

其中一个车刀用于切削顶部，另一个车刀用于切削底部。

两个车刀的进给速度和切削
速度必须同步，以确保工件的形状和尺寸的一致性。

圆锥的车削方法不仅适用于金属材料，还适用于许多其他材料，如塑料和木材。

通过
不同的车削方法，可以得到不同形状和尺寸的圆锥形工件，满足不同行业和应用的需求。
