空运飞行员的航空器电气系统知识航空器电气系统是现代航空运输中至关重要的一部分,对空运飞行员来说,了解和掌握航空器电气系统的知识至关重要。
本文将介绍空运飞行员需要了解的航空器电气系统的基本知识和相关要点。
一、航空器电气系统的组成航空器电气系统由多个部分组成,包括电源系统、分配系统、控制系统和保护系统等。
其中,电源系统提供电能,分配系统将电能分配到各个设备,控制系统用于控制各个电气设备的工作,而保护系统则负责保护电气系统免受过载和故障等不良影响。
二、航空器电气系统的功能航空器电气系统的功能十分重要,主要包括:1. 为飞机提供照明和通信设备所需的电能;2. 支持导航、操纵和监控系统的运行;3. 驱动各种飞行仪器、设备和其他航电设备;4. 提供紧急备用电源以应对电力中断等紧急情况。
三、航空器电气系统的类型根据电力来源的不同,航空器电气系统可以分为两类:直流电气系统和交流电气系统。
直流电气系统主要由直流电源提供电能,交流电气系统则由发动机产生的交流电源提供电能。
不同类型的电气系统在航空器上的应用也有所差异,空运飞行员需要了解并熟练掌握两种类型的系统。
四、航空器电气系统的故障排除由于航空器电气系统的复杂性,故障排除是空运飞行员必备的技能之一。
在遇到电气系统故障时,空运飞行员需要快速准确地判断故障原因,并采取相应的措施。
常见的电气故障包括电路短路、电源故障和设备故障等,空运飞行员需要通过仪器设备和手动操作完成故障排除工作。
五、航空器电气系统的维护和保养航空器电气系统的维护和保养对保证其正常运行至关重要。
空运飞行员需要按照相关要求和程序对电气系统进行定期检查和维护,包括检查电池状态、接线端子的状态和电源电压等。
此外,空运飞行员还应了解和掌握电气系统的保养技巧,如清洁电线和设备以确保正常的导电性能。
六、最新发展和趋势随着科技的不断发展,航空器电气系统也在不断更新和升级。
例如,最新的飞机电气系统采用了更先进的数字化技术和自动化控制系统,提高了电气系统的性能和可靠性。
1.主电源是由航空发动机传动的发电机和电源的调节控制和保护设备等构成,是飞机上全部用电设备的能源。
二次电源是将主电源电能转换为另一种形式电能装置,它将低压直流电转化交流,或讲交流转化成直流。
应急电源是一种独立的电源系统,飞行中当主电源失效飞机的蓄电池或应急发电机即成为应急电源。
辅助电源是在航空发动机不运转时,用辅助动力装置驱动而发电,常用于在地面检查机上用电设备和启动发动机。
2.恒速发动机——恒装——发电机——400Hz恒频交流电变速恒频发电装置:发动机——发电机——变换器——400Hz恒频交流电3.集肤效应:主电流和涡流之和在导线表面加强,趋向导线中心越弱,电流趋向于导体表面。
4.单绕组接触器:工作原理:当线圈没有通电时,电磁铁的电磁力等于零,活动铁心在返回弹簧力的作用下被推向上方,使触点分离,线圈通电后,电磁铁所产生的电磁力大于返回弹簧的弹力时,返回的弹簧被压缩,活动铁心向固定铁心一边运动,活动触点与固定的触点接通,从而使外电路接通,线圈断电后,在返回弹簧的作用下,活动铁心带动活动触点回复原位,将电路断开。
5.双绕接触器:工作原理:当线圈接上电源时,由于保持绕组被辅助触点短接,电源电压只加在吸合绕组上。
由于吸合绕组导线粗,电阻小,电流就比较大,所以能产生较大的电磁力,将主触点接通,从而接通外电路。
在主触点接通的同时,连杆的末端即将辅助触点顶开,这时,保持绕组与吸合绕组串联,电路中的电阻增大,接触器就以较小的线圈电流维持主触点在接通状态。
6. 机械闭锁式:工作原理:当吸合线圈通电后,接触器吸合并被机械锁栓锁定于闭合位置,吸合线圈依靠串联的辅助触点自行断电,不再消耗电功率;接触器需要释放时,只需接通脱扣线圈,利用脱扣装置解除机械闭锁,再在返回装置的作用下回到释放位置。
缺点:外力或机械振动都可使触点断开但仍然损耗电流7. 磁保持接触器:①在线圈的吸合“+”和吸合“-”加上相应极性的输入信号电压,线圈产生磁通方向与永久磁铁的磁通方向相同,线圈磁通产生足够大的吸力克服弹簧的反力;②在线圈的跳开“+”和跳开“-”加上相应极性的输入信号电压,线圈产生磁通大于永久磁铁的磁通,方向相反,抵消了永久磁铁的吸力。

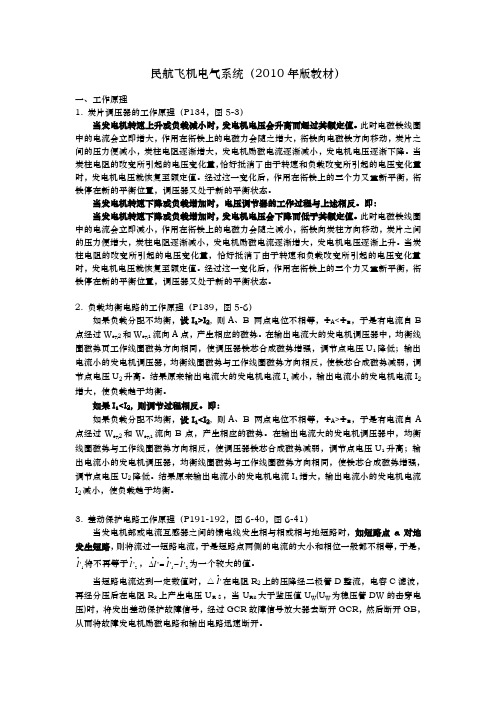

民航飞机电气系统(2010年版教材)一、工作原理1. 炭片调压器的工作原理(P134,图5-3)当发电机转速上升或负载减小时,发电机电压会升高而超过其额定值。
此时电磁铁线圈中的电流会立即增大,作用在衔铁上的电磁力会随之增大,衔铁向电磁铁方向移动,炭片之间的压力便减小,炭柱电阻逐渐增大,发电机励磁电流逐渐减小,发电机电压逐渐下降。
当炭柱电阻的改变所引起的电压变化量,恰好抵消了由于转速和负载改变所引起的电压变化量时,发电机电压就恢复至额定值。
经过这一变化后,作用在衔铁上的三个力又重新平衡,衔铁停在新的平衡位置,调压器又处于新的平衡状态。
当发电机转速下降或负载增加时,电压调节器的工作过程与上述相反。
即:当发电机转速下降或负载增加时,发电机电压会下降而低于其额定值。
此时电磁铁线圈中的电流会立即减小,作用在衔铁上的电磁力会随之减小,衔铁向炭柱方向移动,炭片之间的压力便增大,炭柱电阻逐渐减小,发电机励磁电流逐渐增大,发电机电压逐渐上升。
当炭柱电阻的改变所引起的电压变化量,恰好抵消了由于转速和负载改变所引起的电压变化量时,发电机电压就恢复至额定值。
经过这一变化后,作用在衔铁上的三个力又重新平衡,衔铁停在新的平衡位置,调压器又处于新的平衡状态。
2. 负载均衡电路的工作原理(P139,图5-6)如果负载分配不均衡,设I 1>I 2, 则A 、B 两点电位不相等,ΦA <ΦB ,于是有电流自B 点经过W eq2和W eq1流向A 点,产生相应的磁势。
在输出电流大的发电机调压器中,均衡线圈磁势页工作线圈磁势方向相同,使调压器铁芯合成磁势增强,调节点电压U 1降低;输出电流小的发电机调压器,均衡线圈磁势与工作线圈磁势方向相反,使铁芯合成磁势减弱,调节点电压U 2升高。
结果原来输出电流大的发电机电流I 1减小,输出电流小的发电机电流I 2增大,使负载趋于均衡。
如果I 1<I 2, 则调节过程相反。
即:如果负载分配不均衡,设I 1<I 2, 则A 、B 两点电位不相等,ΦA >ΦB ,于是有电流自A 点经过W eq2和W eq1流向B 点,产生相应的磁势。
飞机电气基础
飞机电气基础涉及了飞机电气系统的一些基本知识和原理。
以下是一些常见的飞机电气基础内容:
1. 飞机电气系统的组成:飞机电气系统由多个子系统组成,如发电、电池、分配、保护和控制系统等。
这些子系统一起组成了一个统一的电气系统,为飞机提供电能。
2. 飞机的电源:飞机的电源主要包括发电机和电池。
发电机通过转动机械能将其转化为电能,为飞机供电。
电池则提供临时的电能,在发电机失效或起飞和着陆阶段无法供电时提供备用电源。
3. 电气负载和运行:飞机上的电气负载包括飞机上的各种电气设备,如灯光、仪表、通信装置等。
电气系统要能够满足这些负载的需求,并保持正常运行。
4. 电气线路和保护:飞机的电气系统通过电气线路将电能传输到各个电气负载上。
这些线路需要具备适当的保护装置,如熔断器和保险丝,以防止电流过载和电路短路。
5. 控制系统:飞机的电气系统还包括一些控制设备,如开关和控制面板,用于控制不同电气设备的运行和操作。
这些控制设备通过电信号来控制电气负载的工作状态。
6. 故障诊断和维护:飞机电气系统还需要进行故障诊断和维护工作,以确保系统的可靠性和安全性。
这包括定期的检查、修
理和更换电气设备。
了解飞机电气基础对于飞机设计、操作和维护都是至关重要的。
它涉及了电力工程、电路原理和电器设备等知识领域。
2.在直流电源做主电源的飞机电源系统中二次电源是静止变流机3.把交流电转化为直流电的设备是变压整流器4.在交流电源做主电源的飞机电源系统中应急电源是航空蓄电池5.应急交流电源是什么静止变流器6.变速变频(VSVF)交流电源的结构为发动机—变速器—发电机7.有恒速传动装置的电源系统是恒速恒频交流电系统(CSCF)(发动机—恒速传动装置—发电机)8.飞机交流供电系统一般采用_____单独供电、并联供电__9.飞机交流电源的频率采用400hz是在400hz时旋转电机的重量功率比最小10.飞机交流电源电压越高电网重量_越轻__电压太高将导致_绝缘材料的重量增加,熄弧困难,影响机上人员的安全_。
11.铅酸蓄电池正负极板的材料分别是PbO2(正极);Pb(负极)放电后正负极板都生成了什么——PbSO4(Pb+2PbO2+H2SO4==PbSO4+H2O+PbSO4)12.镍铬蓄电池放电过程中其电压_降低_电解液密度_不变_13.蓄电池的容量取决于参加化学反应的活性物质的多少14.简述蓄电池的组成和主要的参数——影响蓄电池容量的主要因素有哪些组成:极板、电解液、隔板、电池容器和附件。
参数:电动势E、内电阻R、放电电压U、容量Q。
电池容量的主要因素:在制造上,在活性物质一定的情况下,极板多孔性越好,极板组的片数越多,容量越大;低温、大电流和连续放电的情况下,到终了电压的时间显著缩短,容量也减小,反之容量增大;维护不当,蓄电池过早出现极板硬化、活性物质脱落以及自放电严重等现象,容量下降。
15.当铅酸蓄电池放电后及时充电就会出现_极板硬化_故障17.当镍镉蓄电池经常进行浅充电会出现什么现象记忆效应。
18.蓄电池——采用恒压充电时易出现什么问题冲击电流大;单元电池充电不平衡;电瓶过充或充电不足。
19.蓄电池采用恒压充电的优点是充电速度快;充电设备简单;电解液的水分损失比较少。
20.关于直流发电机的结构定子为磁极转子为电枢21.按照能量转换关系将机械能转换为电能22.并励直流发电机的自励条件是什么电机的主磁路要有足够的剩磁;并联在电枢绕组两端的励磁绕组两端的极性要正确;励磁回路的总电阻要小于该转速下的临界电阻。

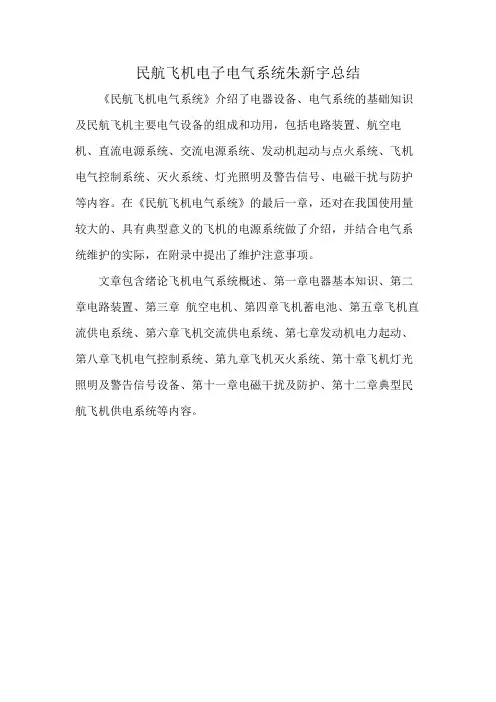

民航飞机电子电气系统朱新宇总结《民航飞机电气系统》介绍了电器设备、电气系统的基础知识及民航飞机主要电气设备的组成和功用,包括电路装置、航空电机、直流电源系统、交流电源系统、发动机起动与点火系统、飞机电气控制系统、灭火系统、灯光照明及警告信号、电磁干扰与防护等内容。
在《民航飞机电气系统》的最后一章,还对在我国使用量较大的、具有典型意义的飞机的电源系统做了介绍,并结合电气系统维护的实际,在附录中提出了维护注意事项。
文章包含绪论飞机电气系统概述、第一章电器基本知识、第二章电路装置、第三章航空电机、第四章飞机蓄电池、第五章飞机直流供电系统、第六章飞机交流供电系统、第七章发动机电力起动、第八章飞机电气控制系统、第九章飞机灭火系统、第十章飞机灯光照明及警告信号设备、第十一章电磁干扰及防护、第十二章典型民航飞机供电系统等内容。

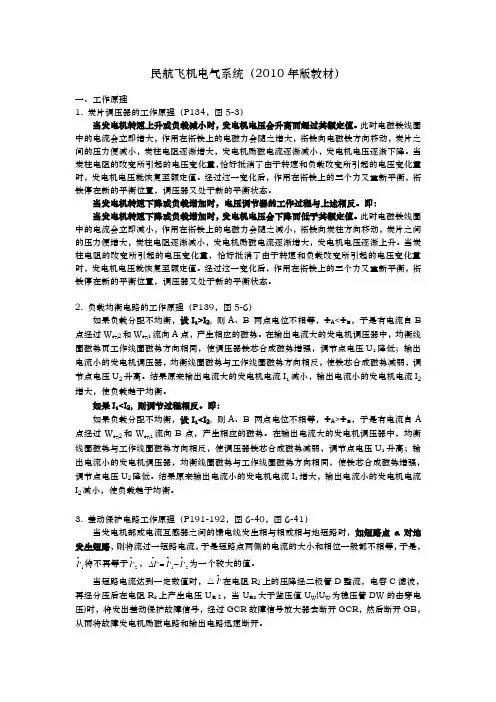

民航飞机电气系统(2010年版教材)一、工作原理1. 炭片调压器的工作原理(P134,图5-3)当发电机转速上升或负载减小时,发电机电压会升高而超过其额定值。
此时电磁铁线圈中的电流会立即增大,作用在衔铁上的电磁力会随之增大,衔铁向电磁铁方向移动,炭片之间的压力便减小,炭柱电阻逐渐增大,发电机励磁电流逐渐减小,发电机电压逐渐下降。
当炭柱电阻的改变所引起的电压变化量,恰好抵消了由于转速和负载改变所引起的电压变化量时,发电机电压就恢复至额定值。
经过这一变化后,作用在衔铁上的三个力又重新平衡,衔铁停在新的平衡位置,调压器又处于新的平衡状态。
当发电机转速下降或负载增加时,电压调节器的工作过程与上述相反。
即:当发电机转速下降或负载增加时,发电机电压会下降而低于其额定值。
此时电磁铁线圈中的电流会立即减小,作用在衔铁上的电磁力会随之减小,衔铁向炭柱方向移动,炭片之间的压力便增大,炭柱电阻逐渐减小,发电机励磁电流逐渐增大,发电机电压逐渐上升。
当炭柱电阻的改变所引起的电压变化量,恰好抵消了由于转速和负载改变所引起的电压变化量时,发电机电压就恢复至额定值。
经过这一变化后,作用在衔铁上的三个力又重新平衡,衔铁停在新的平衡位置,调压器又处于新的平衡状态。
2. 负载均衡电路的工作原理(P139,图5-6)如果负载分配不均衡,设I 1>I 2, 则A 、B 两点电位不相等,ΦA <ΦB ,于是有电流自B 点经过W eq2和W eq1流向A 点,产生相应的磁势。
在输出电流大的发电机调压器中,均衡线圈磁势页工作线圈磁势方向相同,使调压器铁芯合成磁势增强,调节点电压U 1降低;输出电流小的发电机调压器,均衡线圈磁势与工作线圈磁势方向相反,使铁芯合成磁势减弱,调节点电压U 2升高。
结果原来输出电流大的发电机电流I 1减小,输出电流小的发电机电流I 2增大,使负载趋于均衡。
如果I 1<I 2, 则调节过程相反。
即:如果负载分配不均衡,设I 1<I 2, 则A 、B 两点电位不相等,ΦA >ΦB ,于是有电流自A 点经过W eq2和W eq1流向B 点,产生相应的磁势。
在输出电流大的发电机调压器中,均衡线圈磁势与工作线圈磁势方向相反,使调压器铁芯合成磁势减弱,调节点电压U 1升高;输出电流小的发电机调压器,均衡线圈磁势与工作线圈磁势方向相同,使铁芯合成磁势增强,调节点电压U 2降低。
结果原来输出电流小的发电机电流I 1增大,输出电流小的发电机电流I 2减小,使负载趋于均衡。
3. 差动保护电路工作原理(P191-192,图6-40,图6-41)当发电机部或电流互感器之间的馈电线发生相与相或相与地短路时,如短路点a 对地发生短路,则将流过一短路电流,于是短路点两侧的电流的大小和相位一般都不相等,于是, 1'•I 将不再等于2'•I ,21'''•••-=∆I I I 为一个较大的值。
当短路电流达到一定数值时,△'•I 在电阻R 2上的压降经二极管D 整流,电容C 滤波,再经分压后在电阻R 8上产生电压U R8,当U R8大于鉴压值U W (U W 为稳压管DW 的击穿电压)时,将发出差动保护故障信号,经过GCR 故障信号放大器去断开GCR ,然后断开GB ,从而将故障发电机励磁电路和输出电路迅速断开。
若短路故障发生在保护区以外的b 点,则差动保护电路不会输出故障信号。
4. 过压保护电路工作原理(P192-193,图6-42)发生持续过电压时,U A 大于U W1,D W1被击穿,向反延时电路输入一信号电压,经R 4向C 2充电。
当充电电压达到DW 2的击穿值U W2时,DW 2被击穿,而输出一故障信号到GCR 故障信号放大器,使GCR 断开,从而断开发电机励磁回路。
同时GB 也断开,使被保护的发电机退出电网。
过电压越高,对电容器C 2的充电电流就越大,C 2的电压达到击穿DW 2的时间就越短,因而该电路具有反延时特性。
对于瞬时过电压,由于时间很短,C 2上的电压还不足以达到DW 2的击穿值,过电压就已消失,故DW 2不能被击穿,该电路也就不会输出故障信号。
C 2上的积累电荷,可通过D 4、R 3释放掉。
在发电机正常供电(即U=U N )时,经变压整流滤波分压后的电压U A 低于鉴压值U W1(稳压管DW 1的击穿电压),DW 1不能击穿,电路无信号输出。
二、简要原理、方法5. 直流发电机的工作原理(P69-70)电枢线圈切割磁力线,电枢线圈中的感应电动势是一个交流电动势。
换向器和电刷起着整流的作用,因此,俗称“整流子”。
只有一个线圈时,电刷A 、B 之间获得直流电动势较小,而且脉动很大。
实际上直流发电机的电枢铁心表面均匀分布了许多线圈,而每个线圈的出线端分别连接两个换向片,这样在电刷A 、B 之间就可获得较大且平稳直流电动势。
该电动势称为电枢电动势,以E a 表示。
其大小可由下式表示:a e E C n Φ=6. 并励直流发电机自励发电的条件(P148)(1)电机必须有剩磁。
必要时,可用其它电源对其激励一次,以获得剩磁。
有的发电机是在其定子铁心片中嵌放永久磁铁片,来增加剩磁;(2)励磁绕组连接极性正确,即励磁磁势与剩磁方向一致;(3)励磁电路电阻不能过大,必须小于该转速下的临界电阻;(4)转速不能过低。
7. 三级式无刷同步发电机的组成及各部分电机的结构特点(P156,图6-6,6-7)它主要由主发电机、旋转整流器、主励磁机和副励磁机四部分组成。
其中,主发电机和副励磁机为旋转磁极式,主励磁机为旋转电枢式,旋转整流器安装在转子上,随转子转动。
8. (三相)异步电动机的工作原理及工作状态(转差率s 与工作状态的对应关系)(P88) 当异步电机与旋转磁场转向相同,转速在0<n <n 0围时,转差率1>s>0。
这时,电机处于电动状态。
当异步电机与旋转磁场转向相同,转速n >n 0时,s<0。
这时,电机处于发电状态。
当异步电机与旋转磁场转向相反,转速n <0,s>1。
这时,电机处于电磁制动状态。
8A. 三相异步电动机的调速(P89)根据公式:pf s n 60)1(-=可知:调速方法有三种:(1)变极调速;(2)变频调速;(3)变转差率调速。
9. 晶体管控制励磁电流的原理(P173)Tt t t t on off on on =+=σ是功率管在一个周期里的相对导通时间,叫晶体管的导通比或占空比。
在功率管的控制下,励磁电流的平均值是和功率管的导通比成正比,改变功率管的导通比,即可改变励磁电流,以调节发电机电压。
通过脉冲电压调节励磁电流通常采用两种方法:一种是保持脉冲宽度不变,仅调节脉冲的频率,叫做脉冲调频式;另一种是脉冲频率保持不变,仅调节脉冲的宽度,叫做脉冲调宽式。
注意:增加脉冲宽度就可以增加导通比的说法是错误的。
保持脉冲频率(周期)不变时,增加脉冲宽度可以增加导通比。
10. 磁电机的工作原理(磁电机产生高压电的原理)(P206)磁电机产生高压电是分两步进行的。
第一步是产生低压电,即改变穿过初级线圈的磁通而使初级线圈感应出低压电;第二步是把低压电变成高压电,即在适当的时机断开低压电路,使初级线圈的感应电流和伴随感应电流而产生的感应电磁场迅速消失,使铁芯磁通发生剧烈的变化,从而使次级线圈感应而产生高压电。
11. 涡桨发动机电力起动设备(直流电动机)的增速方法(P216)要使其增速,可以采取三种措施:①增大起动电源电压,实行电压调速;②减小电动机磁通,即减小电动机的励磁电流,实行磁通调速;③在电枢电路串联附加电阻而后短接,也可使电动机增速。
12. 运7飞机上WJ5A 发动机的五级起动(P217-218)第一级——在电枢电路中串联附加电阻的起动第二级——切除附加电阻起动第三级——减小电机磁通起动第四级——升高电源电压起动第五级——减小电机磁通起动13. 襟翼收放电路工作原理(P224,图8-4)(1)在图上画出电流通路;(2)襟翼收上后“放位微动电门”触点闭合;(3)“收位微动电门”触点断开。
14. 论述紧急放襟翼的工作原理(P225,图8-5)接通紧急放下襟翼的保险电门,接通紧急放襟翼操纵电门。
正28V 电压由汇流条011,经由保险电门243和操纵电门244的2-l 触点使紧急液压油泵接触器241工作,使紧急液压油泵242电动机工作,同时因接触器24l 的活动触点3和固定触点连通,使紧急油泵工作指示灯燃亮。
(建议:说明开关位置,在图上画出电流通路,叙述结果,即:接通紧急放下襟翼的保险电门和紧急放襟翼操纵电门,电流通路如图所示,紧急油泵工作指示灯燃亮。
) 紧急放下襟翼操纵电门的4-3触点接通,使28V 直流电经襟翼紧急放下终点电门245的触点加至紧急放襟翼电磁活门的电磁线圈1-2接地,接通紧急放下襟翼的液压油路,使襟翼放下。
襟翼放下之后压断终点电门245,断开紧急放下襟翼电磁活门电路。
为防止电磁活门248断开电路时产生的自感电势使终点电门245产生火花,在电磁活门线圈两端并联有二极管,用以短路电磁活门自感电势。
15. 调整片工作原理(P227,图8-9)(1)在图上画出电流通路;(2)“传动杆”向上运动(伸出);(3)调整片与舵面取齐时,“中立信号灯”亮。
16. 起落架收放电路(2010年版教材有变化,无下图,特补充)在图示起落架收放电路中,应急收上起落架的工作原理:(1)“操纵电门”在“收”位;(2)“起落架紧急收起电门”在接通位;(3)在图上画出电流通路。
17. 单端双金属片火警探测电路原理(P241-242,图9-1,图9-2)单端双金属片火警传感器它只有一个引线端与探测器封闭回路相连,并通过其金属壳体与飞机搭铁接地。
当某个传感器探测到高温时,触点接通,从而将火警信号电路接通,系统发出警告。
探测器电路中的回路可以保证火警信号电路从两条路径接通。
当封闭回路的一端断开时,火警信号电路可以从另一端接通,从而提高了系统的可靠性。
按压接通火警测试按钮可直接将回路接地,接通火警信号电路。
18. 温升率探测器电路原理(P243,图9-4,图9-5)一般使用多个热电偶传感器安装在监控区的关键部位,其中一个传感器安装在一个隔热罩里面,称之为参考接点。
其余则称为测量接点。
当监控区正常时,各接点的温度相同,热电偶之间无热电动势产生,就没有火警信号输出。
如果监控区有火灾发生,就会有一个或多个测量接点的温度迅速升高,而参考接点温度上升得很慢,于是热电偶之间有很大的温差存在,就有热电动势产生。
它将会驱动敏感继电器使其触点接通,从而将从动继电器线圈电路接通,从动继电器工作,将火警信号电路接通,输出火警信号。
