空运飞行员的航空器电气系统知识
空运飞行员的航空器电气系统知识航空器电气系统是现代航空运输中至关重要的一部分，对空运飞行员来说，了解和掌握航空器电气系统的知识至关重要。
本文将介绍空运飞行员需要了解的航空器电气系统的基本知识和相关要点。
一、航空器电气系统的组成航空器电气系统由多个部分组成，包括电源系统、分配系统、控制系统和保护系统等。
其中，电源系统提供电能，分配系统将电能分配到各个设备，控制系统用于控制各个电气设备的工作，而保护系统则负责保护电气系统免受过载和故障等不良影响。
二、航空器电气系统的功能航空器电气系统的功能十分重要，主要包括：1. 为飞机提供照明和通信设备所需的电能；2. 支持导航、操纵和监控系统的运行；3. 驱动各种飞行仪器、设备和其他航电设备；4. 提供紧急备用电源以应对电力中断等紧急情况。
三、航空器电气系统的类型根据电力来源的不同，航空器电气系统可以分为两类：直流电气系统和交流电气系统。
直流电气系统主要由直流电源提供电能，交流电气系统则由发动机产生的交流电源提供电能。
不同类型的电气系统在航空器上的应用也有所差异，空运飞行员需要了解并熟练掌握两种类型的系统。
四、航空器电气系统的故障排除由于航空器电气系统的复杂性，故障排除是空运飞行员必备的技能之一。
在遇到电气系统故障时，空运飞行员需要快速准确地判断故障原因，并采取相应的措施。
常见的电气故障包括电路短路、电源故障和设备故障等，空运飞行员需要通过仪器设备和手动操作完成故障排除工作。
五、航空器电气系统的维护和保养航空器电气系统的维护和保养对保证其正常运行至关重要。
空运飞行员需要按照相关要求和程序对电气系统进行定期检查和维护，包括检查电池状态、接线端子的状态和电源电压等。
此外，空运飞行员还应了解和掌握电气系统的保养技巧，如清洁电线和设备以确保正常的导电性能。
六、最新发展和趋势随着科技的不断发展，航空器电气系统也在不断更新和升级。
例如，最新的飞机电气系统采用了更先进的数字化技术和自动化控制系统，提高了电气系统的性能和可靠性。
第四节飞机电气系统
航空蓄电池——一种化学电源，是化学能和电能 相互转换的装置。放电时，它把化学能转化为电能，向 用电设备供电；充电时，它又将电能转化为化学能储存 起来。
当飞机主电源采用直流电源系统时，航空蓄电池 通常与直流发电机并联供电。
正常飞行时，航空蓄电池处于被充电状态； 某些短时工作的“尖峰”用电设备工作时，作为电源系统的 辅助电源，与发电机并联一起向用电设备供电； 当发电机损坏时，作为应急电源向重要负载供电； 在应急状态下，还用作为起动发动机的电源 在地面时，又作为机上检查用的电源。
容量：30、40、60、90、120KVA 辅助电源：APU.G ； 应急电源：BAT 、INV 、RAT 、HMG 二次电源：TRU 特点：恒装的采购费用、维修费用、寿命周期费用 高；重量重、效率低、供电质量差；可靠性和可维 修性也较差。恒频。
（5）变速恒频交流电源系统（VSCF） 结构示意图：
碱性蓄电池有银锌蓄电池和镍铬蓄电池，它们的 电解质都是氢氧化钾。
银锌蓄电池的突出优点是体积小、重量轻、容量大、放电电 压平稳、自放电小；其缺点是寿命短、容易产生内部短路故障， 而且造价很高。
镍铬蓄电池与银锌蓄电池一样，也具有能适应大电流放电和 自放电小等优点；其突出的优点是寿命长，另外其低温性能好、 结构牢固、使用维护简便；其主要缺点是原材料来源少，因此造 价很高。
4）直流发电机的优缺点
缺点：可能产生电弧，烧毁换向器。 优点：并联比较容易，只要直流电压相等，正负极正确就可以通过电 源并联的方式提高供电系统的稳定性，飞机上通常用直流发电机和蓄 电池并联供电。直流发电机还可以作为起动发电机使用。
5）交流发电机的优缺点
优点：交流发电机没有换向器，不会产生火花，可靠性高，重量轻。 缺点：交流电并联比较困难，需要交流电的幅值、频率和相位完全 一致，否则并联时可能会损坏发电机，因此交流电通常不进行并联 供电。
飞机电气系统

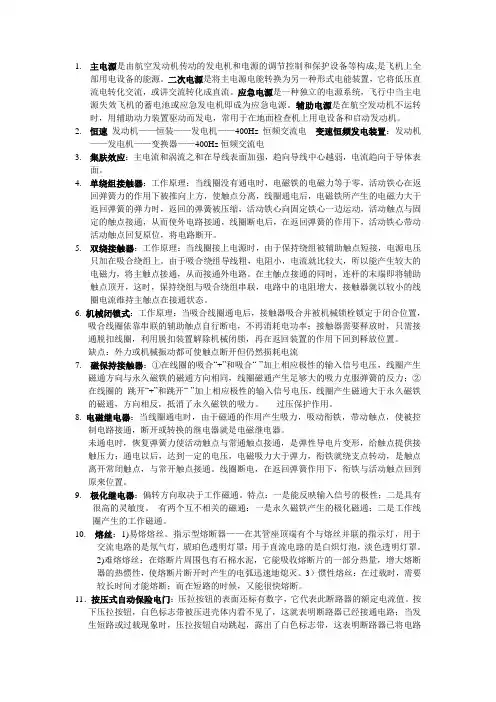

1.主电源是由航空发动机传动的发电机和电源的调节控制和保护设备等构成,是飞机上全部用电设备的能源。
二次电源是将主电源电能转换为另一种形式电能装置，它将低压直流电转化交流，或讲交流转化成直流。
应急电源是一种独立的电源系统，飞行中当主电源失效飞机的蓄电池或应急发电机即成为应急电源。
辅助电源是在航空发动机不运转时，用辅助动力装置驱动而发电，常用于在地面检查机上用电设备和启动发动机。
2.恒速发动机——恒装——发电机——400Hz恒频交流电变速恒频发电装置：发动机——发电机——变换器——400Hz恒频交流电3.集肤效应：主电流和涡流之和在导线表面加强，趋向导线中心越弱，电流趋向于导体表面。
4.单绕组接触器：工作原理：当线圈没有通电时，电磁铁的电磁力等于零，活动铁心在返回弹簧力的作用下被推向上方，使触点分离，线圈通电后，电磁铁所产生的电磁力大于返回弹簧的弹力时，返回的弹簧被压缩，活动铁心向固定铁心一边运动，活动触点与固定的触点接通，从而使外电路接通，线圈断电后，在返回弹簧的作用下，活动铁心带动活动触点回复原位，将电路断开。
5.双绕接触器：工作原理：当线圈接上电源时，由于保持绕组被辅助触点短接，电源电压只加在吸合绕组上。
由于吸合绕组导线粗，电阻小，电流就比较大，所以能产生较大的电磁力，将主触点接通，从而接通外电路。
在主触点接通的同时，连杆的末端即将辅助触点顶开，这时，保持绕组与吸合绕组串联，电路中的电阻增大，接触器就以较小的线圈电流维持主触点在接通状态。
6. 机械闭锁式：工作原理：当吸合线圈通电后，接触器吸合并被机械锁栓锁定于闭合位置，吸合线圈依靠串联的辅助触点自行断电，不再消耗电功率；接触器需要释放时，只需接通脱扣线圈，利用脱扣装置解除机械闭锁，再在返回装置的作用下回到释放位置。
缺点：外力或机械振动都可使触点断开但仍然损耗电流7. 磁保持接触器：①在线圈的吸合“+”和吸合“-”加上相应极性的输入信号电压，线圈产生磁通方向与永久磁铁的磁通方向相同，线圈磁通产生足够大的吸力克服弹簧的反力；②在线圈的跳开“+”和跳开“-”加上相应极性的输入信号电压，线圈产生磁通大于永久磁铁的磁通，方向相反，抵消了永久磁铁的吸力。
飞机电气系统：飞机的配电方式
B787 飞机厨房汇流条切断电门
➢ 交流配电系统
⑦ 交流多电源配电系统 原理
典型多电源供电的飞机一般都是安装有四台发动机的飞机，在飞机两侧各安装有两台发 动机，四台发动机驱动的发电机都可以向电网并联供电，这就需要这四台发电机发出的交流 电的电压、频率、相位和相序都相同，发电机的监控组件 GCU 监控发电机发出的交流电的 参数，自动控制GCB 闭合来实现发电机的并联供电。与单电源供电飞机相比，多电源供电 的飞机除了安装有相应的电路断路器GCB、APB、EPC、BTB，还安装了系统分离断路器 （Split System Breaker，SSB）。
混合式配电
用 电
G设 备
用 电 设 备
用
电
设 备
G
中央汇流条
用 电 设 备
混合配电系统特点：
结构简单、功能分散 易于检查和排查故障 配电导线质量轻 但用电设备端电压随用电设备个数和负载变化 适用于中型或者中大型飞机
供电网分类 • 开式（辐射式）
• 电能只能从一个方向传送到用电设备汇流条。 • 结构简单、电网质量轻 • 闭式（环形） • 由两个或者两个以上方向向用电设备汇流条供
④交流2台发动机驱动发电机供电构型
原理
2台发动机启动成功后，汇流条控制组件关断 BTB1 和 BTB2，2 台发动 机驱动发电机分别给 2 个转换汇流条供电，飞机电网被分割为两部分，一 部分由 1#转换汇流条供电，另一部分由 2#转换汇流条供电，这种供电构 型是飞机在空中最常见的构型。
➢ 交流配电系统
单电源配电系统
➢ 交流配电系统 ①交流外部电源供电构型
原理
当外电源供电时，汇流条控制组件首先断开 GCB1、GCB1、和 APB，防止并联供电。 汇流条控制组件闭合 EPC、BTB1 和 BTB2,外部电源供电给 1#转换汇流条和 2#转换汇流 条。转换汇流条得电后，分配电到主汇流条、厨房汇流条和备用交流汇流条，交流汇流 条通过变压整流器给直流分配系统供电，飞机电网全部得电。
飞机电气控制系统基础知识讲解
飞机电气控制系统基础知识 讲解
§6.1 飞机操纵系统概况
1
图6.1.1 典型飞机操纵舵面的布局
2
舵面操纵系统
➢ 主操纵系统：各种舵面操纵动作的实现，可以有机械传动 方式、液压传动方式或电力传动方式，我们称直接实现这 些操作功能的设备为主操纵系统。
➢ 辅助操纵系统：除电力传动直接操纵的工作方式以外，在 机械传动和液压传动方式中，还常常用到一些电器设备去 控制一些机械附件工作，或控制液压活门的启闭，或对主 操纵系统的舵面，如副翼、升降舵、方向舵再配置电动调 整片，我们将这些协同液压或机械主操纵系统工作的电气 设备称为辅助操纵系统。
➢ 辅助系统主要是为操作方便和减轻驾驶员的劳动强度而设
置的。
3
图6.1.2 简单机械式操纵系统
4
简单机械式操纵系统
➢ 中央操纵机构由驾驶杆、驾驶盘和脚蹬组成。 ➢ 驾驶员向前推或向后拉驾驶杆，可以操纵升降舵向
下或向上偏转，从而使飞机头部下俯或上仰。 ➢ 当向左或向右压驾驶盘时，则操纵了左右两机翼上
41
图6.6.2 起落架手柄锁控制电路举例
42
§6.7 顺桨系统
43
一、螺旋桨
➢ 飞机发动机带动的螺旋桨在空气中高速旋转，空气 流过桨叶的前桨面，就像流过机翼的上表面一样， 流管变细，流速加快，压力降低；空气流过桨叶的 后桨面，就像流过机翼下表面一样，流管变粗，流 速减慢，压力升高。这样，在桨叶的前后表面形成 压力差，这种压力差综合起来构成了推动飞机前进 的动力——拉力。
48
二、螺旋桨的自转、飞转、顺桨和逆桨
➢ 逆桨：在有些飞机上装有逆桨操纵系统，其桨叶能 由正常位置转至逆桨位置，使螺旋桨在负的桨叶角 条件下工作。由于桨叶的负迎角很大，相对气流方 向几乎是对着前桨面吹来，前桨面压力加大，产生 负拉力(阻力)。利用逆桨产生负拉力作用，可使着 陆滑跑的飞机降低速度，起到了刹车作用。
§6.1 飞机操纵系统概况
1
图6.1.1 典型飞机操纵舵面的布局
2
舵面操纵系统
➢ 主操纵系统：各种舵面操纵动作的实现，可以有机械传动 方式、液压传动方式或电力传动方式，我们称直接实现这 些操作功能的设备为主操纵系统。
➢ 辅助操纵系统：除电力传动直接操纵的工作方式以外，在 机械传动和液压传动方式中，还常常用到一些电器设备去 控制一些机械附件工作，或控制液压活门的启闭，或对主 操纵系统的舵面，如副翼、升降舵、方向舵再配置电动调 整片，我们将这些协同液压或机械主操纵系统工作的电气 设备称为辅助操纵系统。
➢ 辅助系统主要是为操作方便和减轻驾驶员的劳动强度而设
置的。
3
图6.1.2 简单机械式操纵系统
4
简单机械式操纵系统
➢ 中央操纵机构由驾驶杆、驾驶盘和脚蹬组成。 ➢ 驾驶员向前推或向后拉驾驶杆，可以操纵升降舵向
下或向上偏转，从而使飞机头部下俯或上仰。 ➢ 当向左或向右压驾驶盘时，则操纵了左右两机翼上
41
图6.6.2 起落架手柄锁控制电路举例
42
§6.7 顺桨系统
43
一、螺旋桨
➢ 飞机发动机带动的螺旋桨在空气中高速旋转，空气 流过桨叶的前桨面，就像流过机翼的上表面一样， 流管变细，流速加快，压力降低；空气流过桨叶的 后桨面，就像流过机翼下表面一样，流管变粗，流 速减慢，压力升高。这样，在桨叶的前后表面形成 压力差，这种压力差综合起来构成了推动飞机前进 的动力——拉力。
48
二、螺旋桨的自转、飞转、顺桨和逆桨
➢ 逆桨：在有些飞机上装有逆桨操纵系统，其桨叶能 由正常位置转至逆桨位置，使螺旋桨在负的桨叶角 条件下工作。由于桨叶的负迎角很大，相对气流方 向几乎是对着前桨面吹来，前桨面压力加大，产生 负拉力(阻力)。利用逆桨产生负拉力作用，可使着 陆滑跑的飞机降低速度，起到了刹车作用。
飞机电气基础
飞机电气基础
飞机电气基础涉及了飞机电气系统的一些基本知识和原理。
以下是一些常见的飞机电气基础内容：
1. 飞机电气系统的组成：飞机电气系统由多个子系统组成，如发电、电池、分配、保护和控制系统等。
这些子系统一起组成了一个统一的电气系统，为飞机提供电能。
2. 飞机的电源：飞机的电源主要包括发电机和电池。
发电机通过转动机械能将其转化为电能，为飞机供电。
电池则提供临时的电能，在发电机失效或起飞和着陆阶段无法供电时提供备用电源。
3. 电气负载和运行：飞机上的电气负载包括飞机上的各种电气设备，如灯光、仪表、通信装置等。
电气系统要能够满足这些负载的需求，并保持正常运行。
4. 电气线路和保护：飞机的电气系统通过电气线路将电能传输到各个电气负载上。
这些线路需要具备适当的保护装置，如熔断器和保险丝，以防止电流过载和电路短路。
5. 控制系统：飞机的电气系统还包括一些控制设备，如开关和控制面板，用于控制不同电气设备的运行和操作。
这些控制设备通过电信号来控制电气负载的工作状态。
6. 故障诊断和维护：飞机电气系统还需要进行故障诊断和维护工作，以确保系统的可靠性和安全性。
这包括定期的检查、修
理和更换电气设备。
了解飞机电气基础对于飞机设计、操作和维护都是至关重要的。
它涉及了电力工程、电路原理和电器设备等知识领域。
飞机电器系统
2.在直流电源做主电源的飞机电源系统中二次电源是静止变流机3.把交流电转化为直流电的设备是变压整流器4.在交流电源做主电源的飞机电源系统中应急电源是航空蓄电池5.应急交流电源是什么静止变流器6.变速变频（VSVF）交流电源的结构为发动机—变速器—发电机7.有恒速传动装置的电源系统是恒速恒频交流电系统（CSCF）（发动机—恒速传动装置—发电机）8.飞机交流供电系统一般采用_____单独供电、并联供电__9.飞机交流电源的频率采用400hz是在400hz时旋转电机的重量功率比最小10.飞机交流电源电压越高电网重量_越轻__电压太高将导致_绝缘材料的重量增加，熄弧困难，影响机上人员的安全_。
11.铅酸蓄电池正负极板的材料分别是PbO2（正极）；Pb（负极）放电后正负极板都生成了什么——PbSO4（Pb+2PbO2+H2SO4==PbSO4+H2O+PbSO4）12.镍铬蓄电池放电过程中其电压_降低_电解液密度_不变_13.蓄电池的容量取决于参加化学反应的活性物质的多少14.简述蓄电池的组成和主要的参数——影响蓄电池容量的主要因素有哪些组成：极板、电解液、隔板、电池容器和附件。
参数：电动势E、内电阻R、放电电压U、容量Q。
电池容量的主要因素：在制造上，在活性物质一定的情况下，极板多孔性越好，极板组的片数越多，容量越大；低温、大电流和连续放电的情况下，到终了电压的时间显著缩短，容量也减小，反之容量增大；维护不当，蓄电池过早出现极板硬化、活性物质脱落以及自放电严重等现象，容量下降。
15.当铅酸蓄电池放电后及时充电就会出现_极板硬化_故障17.当镍镉蓄电池经常进行浅充电会出现什么现象记忆效应。
18.蓄电池——采用恒压充电时易出现什么问题冲击电流大；单元电池充电不平衡；电瓶过充或充电不足。
19.蓄电池采用恒压充电的优点是充电速度快；充电设备简单；电解液的水分损失比较少。
20.关于直流发电机的结构定子为磁极转子为电枢21.按照能量转换关系将机械能转换为电能22.并励直流发电机的自励条件是什么电机的主磁路要有足够的剩磁；并联在电枢绕组两端的励磁绕组两端的极性要正确；励磁回路的总电阻要小于该转速下的临界电阻。
民航飞机电气系统知识点
民航飞机电气系统（20XX 年版教材）一、工作原理1. 炭片调压器的工作原理（P134，图5-3）当发电机转速上升或负载减小时，发电机电压会升高而超过其额定值。
此时电磁铁线圈中的电流会立即增大，作用在衔铁上的电磁力会随之增大，衔铁向电磁铁方向移动，炭片之间的压力便减小，炭柱电阻逐渐增大，发电机励磁电流逐渐减小，发电机电压逐渐下降。
当炭柱电阻的改变所引起的电压变化量，恰好抵消了由于转速和负载改变所引起的电压变化量时，发电机电压就恢复至额定值。
经过这一变化后，作用在衔铁上的三个力又重新平衡，衔铁停在新的平衡位置，调压器又处于新的平衡状态。
当发电机转速下降或负载增加时，电压调节器的工作过程与上述相反。
即：当发电机转速下降或负载增加时，发电机电压会下降而低于其额定值。
此时电磁铁线圈中的电流会立即减小，作用在衔铁上的电磁力会随之减小，衔铁向炭柱方向移动，炭片之间的压力便增大，炭柱电阻逐渐减小，发电机励磁电流逐渐增大，发电机电压逐渐上升。
当炭柱电阻的改变所引起的电压变化量，恰好抵消了由于转速和负载改变所引起的电压变化量时，发电机电压就恢复至额定值。
经过这一变化后，作用在衔铁上的三个力又重新平衡，衔铁停在新的平衡位置，调压器又处于新的平衡状态。
2. 负载均衡电路的工作原理（P139，图5-6）如果负载分配不均衡，设I 1>I 2, 则A 、B 两点电位不相等，ΦA <ΦB ，于是有电流自B 点经过W eq2和W eq1流向A 点，产生相应的磁势。
在输出电流大的发电机调压器中，均衡线圈磁势页工作线圈磁势方向相同，使调压器铁芯合成磁势增强，调节点电压U 1降低；输出电流小的发电机调压器，均衡线圈磁势与工作线圈磁势方向相反，使铁芯合成磁势减弱，调节点电压U 2升高。
结果原来输出电流大的发电机电流I 1减小，输出电流小的发电机电流I 2增大，使负载趋于均衡。
如果I 1<I 2, 则调节过程相反。
即：如果负载分配不均衡，设I 1<I 2, 则A 、B 两点电位不相等，ΦA >ΦB ，于是有电流自A 点经过W eq2和W eq1流向B 点，产生相应的磁势。
第四节飞机电气系统
（2）变速变频交流电源系统（VSVF ） ——此时发电机由发动机通过减速器直接驱动。该电源 输出的交流电频率随发动机转速变化，对用电设备要求 很高。A380有采用。
结构图：
特点：不需要CSD ，结构简单，重量轻，可靠性高。 适用机型：涡桨飞机：接近于恒频交流电
涡喷飞机：需另配变频器
（3）混合电源系统 组成：低压直流 + 变速变频交流电源 应用：30座以上80座以下的 支线飞机 特点：变频交流电适合供给加热和防冰负载；支线
当飞机主电源采用交流供电系统时，航空蓄电池仅 用作应急电源。 航空蓄电池按电解质的性质，分为酸性蓄电池和碱 性蓄电池
酸性蓄电池主要是铅蓄电池，其电解质是稀硫酸。
铅蓄电池具有电势高、内阻小、能适应高放电率 放电以及成本较低等优点，所以应用广泛；其缺点是 机械强度差、自放电大、寿命短、使用维护不够简便。
④ 外接地面电源（EP ）： 工作场合：飞机在地面 类型：电源车（柴油发电机组）、中频电源、电瓶车 作用：加油、装卸货物、清洁、地面检查、起动主发
动机等
⑤ 二次电源：
概念：将主电源电能变换为另一种 形式或规格的电能
类型：DC →AC ：旋转变流机、静止变流器 AC →DC ：变压整流器； DC →DC ：直流升压机、直流变换器
容量：30、40、60、90、120KVA 辅助电源：APU.G ； 应急电源：BAT 、INV 、RAT 、HMG 二次电源：TRU 特点：恒装的采购费用、维修费用、寿命周期费用 高；重量重、效率低、供电质量差；可靠性和可维 修性也较差。恒频。
（5）变速恒频交流电源系统（VSCF） 结构示意图：
在用电设备接入供电系统之前，电流表指示为零，当用电设备 开关接通后，电流表指示用电设备消耗的电流值。
飞机电气系统原理和维护
飞机电气系统原理和维护一、飞机电气系统原理飞机的电气系统由多个部分组成，包括发电系统、电源分配系统、蓄电池系统、保护设备等部分。
发电系统是电气系统的核心部分，它由飞机上的发电机、交流发电机、直流发电机等组成，主要负责对飞机上的各种设备提供电力。
飞机上的发电机分为交流发电机和直流发电机两种，它们分别通过传动和转子上的旋翼的旋转提供机械能，进而产生电能，供飞机上的设备使用。
电源分配系统是飞机上的电气系统的一个重要组成部分，它负责将发电系统产生的电能分配给飞机上的各种设备。
电源分配系统通过电源线路、主分配盒、辅助分配盒等组成，它能够通过控制开关，将电能分配到飞机上的各个设备上，实现对飞机上的设备的供电。
蓄电池系统主要用于飞机在地面停机状态下对飞机的设备进行供电，保证飞机上的设备在地面停靠状态下也能够正常使用。
同时，蓄电池系统还能够在飞机的电源系统出现故障时，继续为飞机上的设备提供电力，保证飞机的安全运行。
保护设备是飞机的电气系统中的一个非常重要的组成部分，它能够对发电系统、电源分配系统、蓄电池系统等进行保护。
保护设备能够监控发电系统、电源分配系统、蓄电池系统的工作情况，当发现系统出现故障或过载时，会及时对系统进行保护，避免对飞机上的设备造成影响。
同时，保护设备能够监控飞机上的各种设备，及时发现设备出现故障，避免对飞机的安全造成影响。
二、飞机电气系统维护飞机电气系统的维护是飞机维护的一个重要部分，它对飞机的安全飞行具有重要意义。
飞机电气系统的维护包括定期检查、维修和更换部分设备等多个环节。
1. 定期检查飞机电气系统的定期检查是飞机维护的一个重要环节，它能够发现和修复飞机电气系统中的一些潜在故障，保证飞机的安全飞行。
定期检查主要包括对发电系统、电源分配系统、蓄电池系统和保护设备等进行检查。
对发电系统的检查包括对发电机、交流发电机、直流发电机和相关传动系统进行检查，确保发电系统能够正常工作。
对电源分配系统的检查包括检查主分配盒和辅助分配盒的工作情况，确保电源分配系统能够正常为飞机上的设备供电。
民航飞机电气系统 3
第二章1. 换向极用来改善换向，它安装在（）A:直流电机的相邻两主磁极之间B:交流电机的相邻两主磁极之间C:直流电机和交流电机的相邻两主磁极之间D:直流电机和交流电机的物理中性线处回答: 错误你的答案: 正确答案: A提示:2. 直流电机中换向器的作用是（）A:保持电枢绕组元件中的电流方向不变B:改变电枢绕组元件中的电流方向C:改变主磁通的方向D:保持主磁通的方向不变回答: 错误你的答案: 正确答案: B提示:3. 直流电机中设有换向片和换向极，它们的作用是（）A:换向片用来改变电枢元件边中电流的方向，换向极用来减小换向火花B:换向片用来减小换向火花，换向极用来改变电枢元件边中电流的方向C:换向片和换向极共同作用改变电枢元件边中电流的方向D:换向片和换向极共同作用减小换向火花回答: 错误你的答案: 正确答案: A提示:4. 直流发电机在工作时（）A:转子线圈中产生的是单方向的电动势B:定子线圈中产生的是单方向的电动势C:转子线圈中产生的是交变电动势D:定子线圈中产生的是交变电动势回答: 错误你的答案: 正确答案: C提示:5. 直流发电机的电枢旋转时，电枢绕组元件中感应电势的（）A:大小和方向都在改变B:大小不变，方向改变C:大小改变，方向不变D:大小和方向都不改变回答: 错误你的答案: 正确答案: A简答1. 简述影响直流发电机输出电压的因素。
正确答案: 励磁电流、转速、负载电流提示:2. 并励式直流发电机自激发电的条件有哪些？正确答案: 剩磁，自激励磁方向，励磁电流，转速提示:3. 什么是直流发电机的换向？正确答案: 所谓换向是指旋转的电枢绕组元件，从一个支路经过电刷进入另一支路时，其中电流方向的变化过程。
提示:4. 什么是电枢反应？分为哪几种？正确答案: 电枢磁场对主磁场的影响，称做电枢反应。
直轴电枢反应和交轴电枢反应。
提示:5. 简述影响交流电动机转速的因素。
正确答案: 频率，磁极对数判断1.串励电动机的励磁绕组和电枢绕组串联，并且与电源串联，由于绕组的电阻小，在起动时流过较大的起动电流，因此可以迅速建立磁场，它的起动力矩大，加速性能好。
飞机用电知识点总结
飞机用电知识点总结飞机作为一种重要的交通工具，其用电系统是其正常运行和安全飞行的重要保障。
飞机用电系统主要包括发电系统、配电系统、控制系统和保护系统。
下面就对飞机用电系统的相关知识进行总结：1. 发电系统发电系统是飞机用电系统的基础，主要由发动机驱动的发电机和APU（辅助动力装置）发电机组成。
发电机利用发动机或APU输出的机械能转化为电能，供应飞机整个用电系统。
在飞机飞行过程中，发电机产生的电能还可以用于充电备用电池，以备发生异常情况时的应急供电。
2. 配电系统飞机配电系统主要包括主配电系统和辅助配电系统两部分。
主配电系统主要负责将发电机产生的电能分配给飞机各个用电设备，如主飞行显示器、通信设备、导航设备等。
辅助配电系统主要负责向各种辅助设备供电，如照明系统、环境控制系统等。
同时，配电系统还包括电气负载管理系统，通过对电能的控制和优化使用，保证飞机用电系统的正常运行。
3. 控制系统飞机用电控制系统主要包括电力订购系统、列车/轮式保护系统、电源控制组件等。
电力管理系统主要负责管理发电系统和配电系统，保证整个用电系统的稳定供电。
而列车/轮式保护系统主要负责监测和保护配电线路和设备，一旦发生故障，可以及时断开电源，保护整个用电系统的安全运行。
电源控制组件主要负责对发电系统和配电系统的切换和调节，确保用电系统的正常运行。
4. 保护系统飞机用电保护系统主要包括过流保护、短路保护、过电压保护等功能。
在飞机飞行过程中，可能会受到各种外部因素的影响，如雷电、静电等，这些都可能导致用电系统发生故障。
保护系统的作用就是在发生故障时，及时进行保护，避免故障扩大影响整个用电系统的正常运行。
5. 实用问题在飞机的实际运行中，用电系统还面临着一些具体的应用问题。
比如，在飞机起降阶段，由于加速耗能增大和空速快速变化，电压的稳定性要求相较于巡航状态时有所提高。
因此，需要设计合理的电力管理方案，保证飞机用电系统在各个飞行阶段下都能够稳定供电。
飞机电气系统讲解
AC电源系统
不可能一套转换汇流条由外接电源供电，而另一套转换汇流条APU 供电。其中一套可以由发动机发电机供电。
如果飞机起飞时由APU 为两套转换汇流条供电，系统还有一个发电 机自动接通功能。如果APU 停车或故障，发动机驱动的发电机自动与 它们相应的转换汇流条连接。这种措施在飞行中只进行一次且只在上 述情况下才出现。
电瓶充电器的目的是恢复和保持电瓶满电。 主电瓶充电器由AC 地 面勤务汇流条2 供电。 辅助电瓶充电器由AC 地面勤务汇流条1 供电。 电瓶充电器使用恒压充电从而使电瓶充电最大化。主充电循环完成后， 主电瓶充电器返回到恒压TR 方式。
主电瓶充电器
辅助电瓶充电器
充电模式 • 电瓶低于23v
充电模式
TRU模式
• 向热电瓶汇流条、转换的热电瓶汇流条供电 • TR3没电时向电瓶汇流条供电 • AC XFR BUS 1或DC BUS 1没电，向备用汇
流条供电
电瓶充电时间
DC电源示意图
电瓶电门
OFF(且STANDBY POWER电门AUTO) – • 以有效的正常电源进行操作时，切断电瓶汇流条和转换热电瓶汇流条 的电流 • 电瓶是唯一电源时，切断电瓶汇流条、转换热电瓶汇流条、DC 备用 汇流条、静变流机和AC 备用汇流条的电流。
APU EGT超温对电气的影响
电气&引 气
电气负荷卸 载
减少引气
发动机启动 不在发动机启
期间
动期间
DC电源系统
TR1 从1 号转换汇流条接收交流电源。TR2 从2 号转换汇流条 接收交流电源。TR3 通常从2 号转换汇流条接收交流电源并且将1 号转换汇流条的交流电源作为备用电源。正常情况下，，每一台 TR1 和TR2通过交叉汇流条连接继电器向1 号直流汇流条、2 号 直流汇流条和直流备用汇流条供电。TR3 向电瓶汇流条供电，并 作为TR1 和TR2 的备用电源。
飞机电气系统总复习
一、填空题1.飞机导线的作用是输送电能和传递。
2. 除冰工作温度适应范围大，所需能量小，它的耗能仅为电热除冰系统的1/100～1/60，有望成为下一代飞机的除冰系统。
3.按照操作活动触点方法分类，通常将电路控制装置分为，机械控制装置和。
4.电路保险装置有、两种。
5.机械控制装置是由机械外力来操纵的控制装置，飞机上的机械控制装置主要有、和接近开关。
6.涡轮风扇发动机的起动一般都采用低压涡轮空气起动机，涡轮螺旋桨发动机的起动一般由起动，APU发动机多为涡轮轴发动机，用起动。
7.飞机发电机输出的直流电压应保持稳定，保持直流电压稳定的装置叫做直流电压调节器，常见的调节器有振动式、、、磁放大式、可控硅式、数字式及和各种混合式电压调节器等。
8. 按旋转部件的不同，同步电机可分为式和式两种类型。
9.铅蓄电池主要由正极板、负极板和组成。
10.铅蓄电池在放电时，逐渐减小，电动势也逐渐减小，充电时相反。
11.现代飞机的交流电源系统的参数普遍采用频率f= Hz，相电压Vp= V，线电压V L=208V。
12.导线的寿命取决于，飞机导线的更换必须按照飞机维护手册上的规定严格执行。
13. 电枢是电动机中产生的部分，主要包括电枢铁心和电枢绕组。
14.飞机导线由线芯和构成。
15.飞机配电系统的导线的数量是根据系统的和其决定的，导线在飞机上的走向必须考虑到安全、信号的接收/发射的相互干扰问题，系统进行指示、安装、隔离和测试等问题。
16.同步电机按磁极特点区分,主要有同步发电机和隐极式同步发电机两种。
17.飞机防冰的一般方法可分为机械除冰系统、液体防冰系统、热气防冰系统和电热防冰系统。
在现代飞机的防冰系统中和的使用占有绝对的优势，这是因为它们在飞机结冰的广阔范围内可以有效而又可靠地工作。
18.手动控制装置是由空勤人员用手直接操纵的控制装置，一般用于电流在35A以下的电路中，包括、按钮开关和等。
17.涡轮风扇发动机的起动一般都采用，APU发动机多为涡轮轴发动机，用起动。
飞机电气系统电子绪论课件
03
飞机电气系统的设计需要综合考虑重量、可靠性、安全性等因素，以确保飞机 的性能和安全。
飞机电气系统的重要性
01
飞机电气系统是飞机正常运作的基石，为飞机的导航、通讯、 控制等多个关键系统提供电力支持。
02
飞机电气系统的稳定性和可靠性直接关系到飞机的安全和性能
，一旦出现故障，可能会导致严重后果。
随着科技的发展，飞机电气系统的功能和复杂性不断增加，其
飞机配电系统
01
02
03
配电系统的功能
配电系统负责将电能从电 源系统分配给飞机上的用 电设备，确保用电设备正 常工作。
配电方式的分类
根据用电设备的特性和需 求，配电方式可分为并联 配电、串联配电和混联配 电等。
保护装置的作用
保护装置用于保护配电系 统免受过载、短路等故障 的影响，确保配电系统的 安全可靠。
飞机用电设备
用电设备的分类
飞机用电设备包括照明设备、控制设备、通信设备、导航设备等 ，根据其功能和特性进行分类。
用电设备的特性要求
飞机用电设备需满足特定的电压、电流、功率和可靠性等要求，以 确保其正常工作和飞行的安全。
用电设备的维护与保养
定期对飞机用电设备进行维护和保养，确保其性能和安全性。
飞机电气系统基本参数
飞机电气系统基础知识
飞机电源系统
飞机电源系统的组成
电源品质与调节
飞机电源系统由发电机、蓄电池、电 源控制装置等组成，负责提供飞机用 电设备所需的电力。
电源品质包括电压、频率和波形，调 节电源品质以满足飞机用电设备的需 求。
机械能转化为电能，为飞机提供电源 。
智能配电与用电管理
总结词
智能配电与用电管理是未来飞机电气系统的重要发展方向，通过智能化管理和控制，可以有效提高飞 机的能源利用效率和运行安全性。
飞机电气基础 -回复
飞机电气基础-回复飞机电气基础是飞行器电子系统领域中的重要组成部分。
它涵盖了飞机电气系统的设计、安装、维护和故障排除等方面的知识。
在这篇文章中，我将一步一步回答关于飞机电气基础的一些常见问题。
第一步：了解飞机电气系统的基础知识飞机电气系统是飞机上所有电气设备和电子设备的总称。
它包括发动机起动与控制系统、仪表与导航设备、通信设备、照明设备、防火与逃生设备、舱内设备以及飞机电源系统等。
飞机电气系统是飞机正常运行所必需的一部分，它提供了电力、信号和控制等功能，确保了飞机的安全和可靠运行。
第二步：了解飞机电气系统的架构飞机电气系统的架构是指飞机上电气系统的组成和安装方式。
通常，飞机电气系统可以分为几个独立的子系统，包括主电气系统、辅助电气系统和仪表电气系统。
主电气系统由飞机的主发电机和主电源组成，为整个飞机提供电力。
辅助电气系统由飞机的辅助发电机和辅助电源组成，为飞机提供备用电力。
仪表电气系统则负责飞机的仪表和导航设备的电源供应。
第三步：了解飞机电气系统的工作原理飞机电气系统的工作原理是指飞机电气设备之间的互相配合和协调。
一般来说，飞机电气设备会根据飞机电气系统的设计规范进行连接，并通过相应的保护装置进行控制和监测。
同时，飞机电气系统还需要与飞机的其他系统进行互联，如飞行控制系统、自动驾驶系统等。
第四步：了解飞机电气系统的维护和故障排除飞机电气系统的维护和故障排除是指对飞机电气设备进行的检修、保养和修理活动。
在维护和故障排除过程中，技术人员需要按照相关规定进行各项操作，包括设备的检查、清洁和校准等。
同时，当发生故障时，技术人员需要通过故障诊断和故障分析，找出故障原因并进行修复。
第五步：了解飞机电气系统的未来发展趋势随着科技的不断进步，飞机电气系统也在不断发展和完善。
未来，飞机电气系统将更加智能化和自动化，提高飞机的安全性和可靠性。
同时，飞机电气系统还将更加环保和节能，减少对地球环境的影响。
此外，随着电子技术的进一步发展，电气系统的性能将进一步提高，为飞机提供更多的功能和服务。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
，民航飞机电气系统（2010年版教材）一、工作原理1. 炭片调压器的工作原理（P134，图5-3）当发电机转速上升或负载减小时，发电机电压会升高而超过其额定值。
此时电磁铁线圈中的电流会立即增大，作用在衔铁上的电磁力会随之增大，衔铁向电磁铁方向移动，炭片之间的压力便减小，炭柱电阻逐渐增大，发电机励磁电流逐渐减小，发电机电压逐渐下降。
当炭柱电阻的改变所引起的电压变化量，恰好抵消了由于转速和负载改变所引起的电压变化量时，发电机电压就恢复至额定值。
经过这一变化后，作用在衔铁上的三个力又重新平衡，衔铁停在新的平衡位置，调压器又处于新的平衡状态。
当发电机转速下降或负载增加时，电压调节器的工作过程与上述相反。
即：当发电机转速下降或负载增加时，发电机电压会下降而低于其额定值。
此时电磁铁线圈中的电流会立即减小，作用在衔铁上的电磁力会随之减小，衔铁向炭柱方向移动，炭片之间的压力便增大，炭柱电阻逐渐减小，发电机励磁电流逐渐增大，发电机电压逐渐上升。
当炭柱电阻的改变所引起的电压变化量，恰好抵消了由于转速和负载改变所引起的电压变化量时，发电机电压就恢复至额定值。
经过这一变化后，作用在衔铁上的三个力又重新平衡，衔铁停在新的平衡位置，调压器又处于新的平衡状态。
~2. 负载均衡电路的工作原理（P139，图5-6）如果负载分配不均衡，设I 1>I 2, 则A 、B 两点电位不相等，ΦA <ΦB ，于是有电流自B 点经过W eq2和W eq1流向A 点，产生相应的磁势。
在输出电流大的发电机调压器中，均衡线圈磁势页工作线圈磁势方向相同，使调压器铁芯合成磁势增强，调节点电压U 1降低；输出电流小的发电机调压器，均衡线圈磁势与工作线圈磁势方向相反，使铁芯合成磁势减弱，调节点电压U 2升高。
结果原来输出电流大的发电机电流I 1减小，输出电流小的发电机电流I 2增大，使负载趋于均衡。
如果I 1<I 2, 则调节过程相反。
即：如果负载分配不均衡，设I 1<I 2, 则A 、B 两点电位不相等，ΦA >ΦB ，于是有电流自A 点经过W eq2和W eq1流向B 点，产生相应的磁势。
在输出电流大的发电机调压器中，均衡线圈磁势与工作线圈磁势方向相反，使调压器铁芯合成磁势减弱，调节点电压U 1升高；输出电流小的发电机调压器，均衡线圈磁势与工作线圈磁势方向相同，使铁芯合成磁势增强，调节点电压U 2降低。
结果原来输出电流小的发电机电流I 1增大，输出电流小的发电机电流I 2减小，使负载趋于均衡。
3. 差动保护电路工作原理（P191-192，图6-40，图6-41）]当发电机内部或电流互感器之间的馈电线发生相与相或相与地短路时，如短路点a 对地发生短路，则将流过一短路电流，于是短路点两侧的电流的大小和相位一般都不相等，于是， 1'•I 将不再等于2'•I ，21'''•••-=∆I I I 为一个较大的值。
当短路电流达到一定数值时，△'•I 在电阻R 2上的压降经二极管D 整流，电容C 滤波，再经分压后在电阻R 8上产生电压U Ｒ８，当U R8大于鉴压值U W (U W 为稳压管DW 的击穿电压)时，将发出差动保护故障信号，经过GCR 故障信号放大器去断开GCR ，然后断开GB ，从而将故障发电机励磁电路和输出电路迅速断开。
若短路故障发生在保护区以外的b 点，则差动保护电路不会输出故障信号。
4. 过压保护电路工作原理（P192-193，图6-42）发生持续过电压时，U A 大于U W1，D W1被击穿，向反延时电路输入一信号电压，经R 4向C 2充电。
当充电电压达到DW 2的击穿值U W2时，DW 2被击穿，而输出一故障信号到GCR 故障信号放大器，使GCR 断开，从而断开发电机励磁回路。
同时GB 也断开，使被保护的发电机退出电网。
过电压越高，对电容器C 2的充电电流就越大，C 2的电压达到击穿DW 2的时间就越短，因而该电路具有反延时特性。
对于瞬时过电压，由于时间很短，C 2上的电压还不足以达到DW 2的击穿值，过电压就已消失，故DW 2不能被击穿，该电路也就不会输出故障信号。
C 2上的积累电荷，可通过D 4、R 3释放掉。
;在发电机正常供电(即U=U N )时，经变压整流滤波分压后的电压U A 低于鉴压值U Ｗ1(稳压管DW 1的击穿电压)，DW 1不能击穿，电路无信号输出。
二、简要原理、方法5. 直流发电机的工作原理（P69-70）电枢线圈切割磁力线，电枢线圈中的感应电动势是一个交流电动势。
换向器和电刷起着整流的作用，因此，俗称“整流子”。
)只有一个线圈时，电刷A 、B 之间获得直流电动势较小，而且脉动很大。
实际上直流发电机的电枢铁心表面均匀分布了许多线圈，而每个线圈的出线端分别连接两个换向片，这样在电刷A 、B 之间就可获得较大且平稳直流电动势。
该电动势称为电枢电动势，以E a 表示。
其大小可由下式表示：a e E C n Φ=6. 并励直流发电机自励发电的条件（P148）（1）电机必须有剩磁。
必要时，可用其它电源对其激励一次，以获得剩磁。
有的发电机是在其定子铁心片中嵌放永久磁铁片，来增加剩磁；（2）励磁绕组连接极性正确，即励磁磁势与剩磁方向一致；（3）励磁电路电阻不能过大，必须小于该转速下的临界电阻；$（4）转速不能过低。
7. 三级式无刷同步发电机的组成及各部分电机的结构特点（P156，图6-6,6-7）它主要由主发电机、旋转整流器、主励磁机和副励磁机四部分组成。
其中，主发电机和副励磁机为旋转磁极式，主励磁机为旋转电枢式，旋转整流器安装在转子上，随转子转动。
8. （三相）异步电动机的工作原理及工作状态（转差率s 与工作状态的对应关系）（P88）当异步电机与旋转磁场转向相同，转速在0<n <n 0范围内时，转差率1>s>0。
这时，电机处于电动状态。
当异步电机与旋转磁场转向相同，转速n >n 0时，s<0。
这时，电机处于发电状态。
当异步电机与旋转磁场转向相反，转速n <0，s>1。
这时，电机处于电磁制动状态。
，8A. 三相异步电动机的调速（P89）根据公式：pf s n 60)1(-=可知：调速方法有三种：（1）变极调速；（2）变频调速；（3）变转差率调速。
9. 晶体管控制励磁电流的原理（P173）Tt t t t on off on on =+=σ是功率管在一个周期里的相对导通时间，叫晶体管的导通比或占空比。
在功率管的控制下，励磁电流的平均值是和功率管的导通比成正比，改变功率管的导通比，即可改变励磁电流，以调节发电机电压。
通过脉冲电压调节励磁电流通常采用两种方法：一种是保持脉冲宽度不变，仅调节脉冲的频率，叫做脉冲调频式；另一种是脉冲频率保持不变，仅调节脉冲的宽度，叫做脉冲调宽式。
%注意：增加脉冲宽度就可以增加导通比的说法是错误的。
保持脉冲频率（周期）不变时，增加脉冲宽度可以增加导通比。
10. 磁电机的工作原理（磁电机产生高压电的原理）（P206）磁电机产生高压电是分两步进行的。
第一步是产生低压电，即改变穿过初级线圈的磁通而使初级线圈感应出低压电；第二步是把低压电变成高压电，即在适当的时机断开低压电路，使初级线圈的感应电流和伴随感应电流而产生的感应电磁场迅速消失，使铁芯磁通发生剧烈的变化，从而使次级线圈感应而产生高压电。
11. 涡桨发动机电力起动设备（直流电动机）的增速方法（P216）要使其增速，可以采取三种措施：①增大起动电源电压，实行电压调速；②减小电动机磁通，即减小电动机的励磁电流，实行磁通调速；③在电枢电路内串联附加电阻而后短接，也可使电动机增速。
12. 运7飞机上WJ5A 发动机的五级起动（P217-218）第一级——在电枢电路中串联附加电阻的起动|第二级——切除附加电阻起动第三级——减小电机磁通起动第四级——升高电源电压起动第五级——减小电机磁通起动13. 襟翼收放电路工作原理（P224，图8-4）（1）在图上画出电流通路；（2）襟翼收上后“放位微动电门”触点闭合；（3）“收位微动电门”触点断开。
14. 论述紧急放襟翼的工作原理（P225，图8-5）接通紧急放下襟翼的保险电门，接通紧急放襟翼操纵电门。
正28V电压由汇流条011，经由保险电门243和操纵电门244的2-l触点使紧急液压油泵接触器241工作，使紧急液压油泵242电动机工作，同时因接触器24l的活动触点3和固定触点连通，使紧急油泵工作指示灯燃亮。
（建议：说明开关位置，在图上画出电流通路，叙述结果，即：接通紧急放下襟翼的保险电门和紧急放襟翼操纵电门，电流通路如图所示，紧急油泵工作指示灯燃亮。
）紧急放下襟翼操纵电门的4-3触点接通，使28V直流电经襟翼紧急放下终点电门245的触点加至紧急放襟翼电磁活门的电磁线圈1-2接地，接通紧急放下襟翼的液压油路，使襟翼放下。
襟翼放下之后压断终点电门245，断开紧急放下襟翼电磁活门电路。
为防止电磁活门248断开电路时产生的自感电势使终点电门245产生火花，在电磁活门线圈两端并联有二极管，用以短路电磁活门自感电势。
15. 调整片工作原理（P227，图8-9）（1）在图上画出电流通路；（2）“传动杆”向上运动（伸出）；（3）调整片与舵面取齐时，“中立信号灯”亮。
】16. 起落架收放电路（2010年版教材有变化，无下图，特补充）在图示起落架收放电路中，应急收上起落架的工作原理：（1）“操纵电门”在“收”位；（2）“起落架紧急收起电门”在接通位；-（3）在图上画出电流通路。
17. 单端双金属片火警探测电路原理（P241-242，图9-1，图9-2）单端双金属片火警传感器它只有一个引线端与探测器封闭回路相连，并通过其金属壳体与飞机搭铁接地。
当某个传感器探测到高温时，触点接通，从而将火警信号电路接通，系统发出警告。
探测器电路中的回路可以保证火警信号电路从两条路径接通。
当封闭回路的一端断开时，火警信号电路可以从另一端接通，从而提高了系统的可靠性。
按压接通火警测试按钮可直接将回路接地，接通火警信号电路。
18. 温升率探测器电路原理（P243，图9-4，图9-5）一般使用多个热电偶传感器安装在监控区的关键部位，其中一个传感器安装在一个隔热罩里面，称之为参考接点。
其余则称为测量接点。
当监控区正常时，各接点的温度相同，热电偶之间无热电动势产生，就没有火警信号输出。
>如果监控区有火灾发生，就会有一个或多个测量接点的温度迅速升高，而参考接点温度上升得很慢，于是热电偶之间有很大的温差存在，就有热电动势产生。
它将会驱动敏感继电器使其触点接通，从而将从动继电器线圈电路接通，从动继电器工作，将火警信号电路接通，输出火警信号。
