简析电子束、离子束、激光束加工的区别

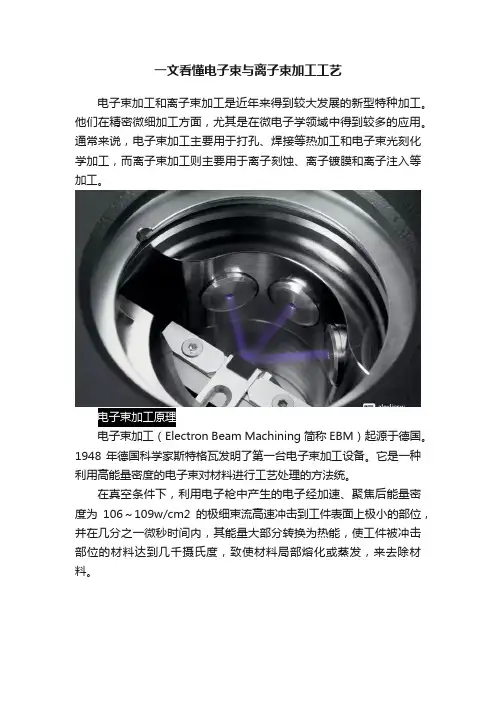

一文看懂电子束与离子束加工工艺电子束加工和离子束加工是近年来得到较大发展的新型特种加工。

他们在精密微细加工方面，尤其是在微电子学领域中得到较多的应用。

通常来说，电子束加工主要用于打孔、焊接等热加工和电子束光刻化学加工，而离子束加工则主要用于离子刻蚀、离子镀膜和离子注入等加工。

电子束加工原理电子束加工（Electron Beam Machining 简称EBM）起源于德国。

1948年德国科学家斯特格瓦发明了第一台电子束加工设备。

它是一种利用高能量密度的电子束对材料进行工艺处理的方法统。

在真空条件下，利用电子枪中产生的电子经加速、聚焦后能量密度为106～109w/cm2的极细束流高速冲击到工件表面上极小的部位，并在几分之一微秒时间内，其能量大部分转换为热能，使工件被冲击部位的材料达到几千摄氏度，致使材料局部熔化或蒸发，来去除材料。

控制电子束能量密度的大小和能量注入时间，就可以达到不同的加工目的：1、只使材料局部加热就可进行电子束热处理；2、使材料局部熔化就可以进行电子束焊接；3、提高电子束能量密度，使材料熔化和汽化，就可进行打孔、切割等加工；4、利用较低能量密度的电子束轰击高分子材料时产生化学变化的原理，即可进行电子束光刻加工。

电子束主要加工装置电子束加工装置主要由以下几部分组成：o电子枪获得电子束的装置，它包括：1、电子发射阴极—用钨或钽制成，在加热状态下发射电子。

2、控制栅极—既控制电子束的强弱，又有初步的聚焦作用。

3、加速阳极—通常接地，由于阴极为很高的负压，所以能驱使电子加速。

o真空系统保证电子加工时所需要的真空度。

一般电子束加工的的真空度维持在1.33×10-2~ 1.33×10-4 Pa。

o控制系统和电源控制系统包括束流聚焦控制、束流位置控制、束流强度控制以及工作台位移控制。

束流聚焦控制：提高电子束的能量密度，它决定加工点的孔径或缝宽。

聚焦方法：一是利用高压静电场是电子流聚焦成细束；另一种方法是利用“电磁透镜”靠磁场聚焦。

名词解释：广义制造：包括市场分析、产品设计、工艺设计、生产准备、加工装配、质量保证、生产过程管理、市场营销、售前售后服务，以及报废后的回收处理等整个产品生命周期内一序列相互联系的生产活动。

狭义制造：是指生产车间内与物流有关的加工和装配过程。

先进制造技术（AMT）：是指在传统制造技术基础上不断吸收机械、电子、信息、材料、能源以及现代管理技术的成果，将其综合应用于产品设计、加工装配、检验测试、经营管理、售后服务乃至回收的制造全过程，以实现优质、高效、低耗、清洁、灵活的生产，提高对动态多变市场的适应能力和竞争能力的制造技术的总称。

制造系统：是指由制造过程及其所涉及的硬件、软件和人员组成的一个具有特定功能的有机整体。

工业机器人：工业机器人是一种可重复编程的多自由度的自动控制操作机，是涉及机械学、控制技术、传感技术、人工智能、计算机科学等多学科技术为一体的现代制造业的基础设备；柔性制造技术：是集数控技术、计算机技术、机器人技术以及现代管理技术为一体的现代制造技术。

柔性制造系统（FMS）：由若干台数控加工设备、物料运储系统和计算机控制的信息系统组成的，通过改变软件程序适应多品种、中小批量生产的自动化制造系统。

绿色产品（GP）：绿色产品是指在产品全生命周期内，能节约资源和能源，对生态环境无危害或少危害，且对生产者及使用者具有良好保护性的产品。

高速加工技术：是指采用超硬材料的刀具和磨具，能可靠地实现高速运动的自动化制造设备，极大地提高材料的切除率，并保证加工精度和加工质量的现代制造加工技术。

制造业：是指将制造资源，包括物料、设备、工具、资金、技术、信息和人力等，通过制造过程转化为可供人们使用和消费的产品的行业。

计算机集成制造（CIM）：借助于以计算机为核心的信息技术，将企业中各种与制造有关的技术系统集成起来，使企业内的各类功能得到整体优化。

计算机集成制造系统（CIMS）：CIMS是在自动化技术、信息技术和制造技术的基础上，通过计算机及其软件，将制造工厂全部生产活动所需的各种分散的自动化系统有机地集成，是适合多品种、中小批量生产的系统。

表面微细加工技术简介一、表面微细加工技术●表面技术的一个重要组成部分●微电子工业重要的工艺技术基础●工艺精度决定了集成电路的特征尺寸●微米量级、亚微米量级、纳米量级●微型传感器、微执行器（微马达、微开关、微泵等）、微型机器人、微型飞机、微生物化学芯片等表面微细加工技术：●光刻加工电子束加工离子束加工激光束微细加工●超声波加工微细电火花加工电解加工电铸加工1.1 光刻加工●光刻加工●复印图像+化学腐蚀●广泛应用平面器件和集成电路●光刻三要素：光刻胶、掩膜版和光刻机●光刻胶又叫光致抗蚀剂，它是由光敏化合物、基体树脂和有机溶剂等混合而成的胶状液体●光刻胶受到特定波长光线的作用后，导致其化学结构发生变化，使光刻胶在某种特定溶液中的溶解特性改变光刻加工步骤: 1、涂胶、前烘2、曝光3、显影、坚膜（形成窗口）4、腐蚀或刻蚀5、沉积（形成电路）6、去胶曝光：对光刻胶膜进行选择性光化学反应，曝光部分改变在显影液的溶解性光刻胶的种类:●正胶：辐照后溶解性增加分辨率高，在超大规模集成电路工艺中，一般采用正胶●负胶：辐照后溶解性降低分辨率差，适于加工线宽≥3 m的线条曝光时影响分辨率的主要因素：1、掩膜版和光刻胶膜的接触情况2、曝光线平行度3、光的衍射、反射和散射4、光刻胶膜的质量和厚度5、曝光时间6、掩膜版的分辨率和质量曝光方式：●接触式：掩膜与胶膜贴紧曝光●分辨率高，胶膜和掩膜易磨损●低分辨率器件生产>5 μm●接近式：掩膜与胶膜有40μm间隙●避免污损，衍射造成分辨率差●投影式复印法：通过透镜系统使掩膜版图形缩小●精度依赖于光学系统，近紫外光波长（0.35-0.4 μm ）●加工极限0.4μm突破光刻极限: 采用短波长光源曝光●深紫外曝光技术（0.2~0.35μm ）●合理选择激光的激发物，KrF(248nm), ArF(193nm)●X射线曝光技术（零点几纳米）●线宽0.1 μm●位置对准困难，需防护严格●准分子激光光刻技术●线宽0.2 μm●精确控制剂量方面有待进一步提高腐蚀/刻蚀：●湿法刻蚀：利用酸碱溶液作为腐蚀剂化学反应●优点：选择性好、重复性好、设备简单、成本低●缺点：钻蚀严重、对图形的控制性较差●干法刻蚀：●等离子体腐蚀：利用强电场下气体辉光放电产生的活性基与被腐蚀胶膜发生化学反应，产生挥发性气体而去除选择性好、对衬底损伤较小，但各向异性较差●离子腐蚀：利用具有一定动能的惰性气体的离子轰击集体表面，离子束腐蚀和溅射腐蚀（物理过程）●反应离子刻蚀(RIE：Reactive Ion Etching)：离子轰击的物理效应和活性离子的化学效应结合具有前两者优点，同时各向异性和选择性应用最广泛的主流刻蚀技术新一代光刻技术：●接触-接近式→反射投影式→步进投影式→步进扫描式●436nm ～365nm（汞弧灯）→248nm (KrF准分子激光源)●利用光刻印刷细微图形已接近极限，50nm及以下，光学光刻将被其它新技术取代：●X射线光刻技术(XRL)●极紫外光刻技术(EUVL)●电子束投影光刻技术●离子束投影光刻技术●激光辅助直接刻印法（LADI）X射线光刻技术（XRL）●解决100nm以下光刻节点最现实的技术●光源波长0.7-1.3nm●缺点：掩膜衬底的机械性能（已获得较大突破）极紫外光刻技术（EUVL）——软X射线光刻●极紫外光源波长：10-14nm●物质吸收严重，反射光学系统●Mo、Si组成多层膜对13nm有较高的反射系数●若能得到应用，有可能解决≤50nm的光刻技术激光辅助直接刻印法（LADI）●2002年6月,美国普林斯顿大学研制的一种在硅片上制造出更精细结构的新技术●带有待压印线路图的石英压印模●将模子直接压印在硅片上，施加五千万分之一秒的大功率激光脉冲，使硅熔化后，按照模子的图案凝固，●可印出10nm的线路图，四百万分之一秒●《Science》杂志评论：该工艺可维持芯片小型化进程，摩尔定律在接下来的20年里可能仍然有效1.2 电子束加工工作原理：真空条件下，利用电流加热阴极发射电子束，经控制栅极初步聚焦后，由加速阳极加速，通过透镜聚焦系统进一步聚焦，使能量密度集中在直径1～10μm斑点内。

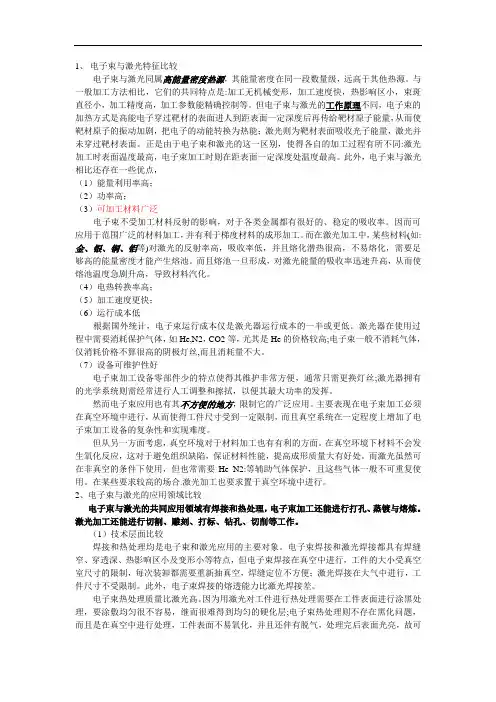

电子束加工、离子束加工和激光束加工的区别：
⏹一、原理不同：①电子束加工：在真空中从灼热的灯丝阴极发射出的电子,在高电
压(30～200千伏)作用下被加速到很高的速度，通过电磁透镜会聚成一束高功率密度的电子束。

当冲击到工件时，电子束的动能立即转变成为热能，产生出极高的温度，。

②离子束加工：当离子（正离子）束打击到材料表面上，会产生所谓撞击效应、溅
射效应和注入效应，从而达到不同的加工目的。

③激光加工：经过透镜聚焦后,在焦点上达到很高的能量密度，光能转化为热能，靠光热效应来加工的
⏹二、应用不同：①电子束加工：1）高速打孔2）加工型孔及特殊表面4）焊接5）
热处理6）电子束光刻②离子束加工：1）刻蚀加工2）镀膜加工3）离子注入加工
③激光加工：1）激光切割2）激光打孔3）激光打标4)激光焊接5）激光热处理
6)激光雕刻
⏹三、装置不同：与电子束和离子束加工装置比起来，激光束加工装置比较简单。

⏹。

电子束、离子束、激光束是表面工程领域内的三大载体，号称三束改性。

都具有高能量密度特性。

顾名思义电子束加工是以激发电子作为载体，离子束则以离子。

离子束加工是一种元素注入过程，具有辐照损伤、喷丸作用、表面压缩、形成表面非晶态，形成弥散化合物质点等效应，而电子束与激光束的主要作用在高能量，没有辐照、表面压缩等特性。

电子束、离子束、激光束是表面工程领域内的三大载体，号称三束改性。

都具有高能量密度特性。

顾名思义电子束加工是以激发电子作为载体，离子束则以离子。

离子束加工是一种元素注入过程，具有辐照损伤、喷丸作用、表面压缩、形成表面非晶态，形成弥散化合物质点等效应，而电子束与激光束的主要作用在高能量，没有辐照、表面压缩等特性电子束聚焦点最细最深，激光束次之，离子束最粗。

电子束聚焦直径（打孔）最小可以小于1um。

电子束由电子组成，而离子束一般由金属粒子组成，本质的原理是一样的。

都有溅射作用，对样品损伤也没一定的规律。

但对于石英材料来讲，损伤很明显。

电子束不会造成成分污染，但离子束会，相当于离子注入。

3.加工特点：电子束：（1）.束径小、能量密度高；（2）.非接触加工，加工过程中工具与加工工件之间不存在明显的机械切削力，不产生宏观应力和变形；（3）.被加工对象范围广；（4）.电子束能量高，加工速度快、效率高；（5）.电子束加工需要一套专用设备和真空系统，价格昂贵。

离子束：（1）.加工精度和表面质量高；（2）.加工材料广泛；（3）.加工方法丰富；（4）.性能好，易于实现自动化；（5）.应用范围广泛，可根据加工要求选择。

激光束：（1）.加工精度高；（2）.加工材料范围广；（3）.加工性能好；（4）.加工速度快、效率高；（5）.价格昂贵加工方法：电子束;（1）.电子束扫描曝光；（2）.电子束投影曝光；（3）.电子束表面改性。

离子束：（1）.离子束溅射去除加工；（2）.离子束溅射镀膜加工；（3）.离子束注入加工；（4）.离子束曝光加工。

高能束流加工技术的现状及发展一、引言高能束流加工技术是一种先进的制造加工技术，其利用高能束流对材料进行加工处理，可以实现高精度、高效率、低损伤的加工效果。

随着科技的不断进步和应用领域的不断扩展，高能束流加工技术已经成为了当前最具前景和潜力的制造加工技术之一。

二、高能束流加工技术的基本原理1. 高能束流的产生高能束流包括电子束、离子束和激光束等。

其中，电子束和离子束是通过电子枪或离子源产生，并通过磁场聚焦形成细小且密集的束流；激光束则是通过激光器产生，并通过透镜系统聚焦形成极小直径的光斑。

2. 高能束流与材料相互作用当高能束流与材料相互作用时，会发生以下几种物理过程：撞击效应、热效应、化学效应和辐射效应。

其中，撞击效应主要指由于高速粒子与固体表面发生碰撞而导致表面变形或破裂；热效应主要指由于高能束流的能量被转化为材料内部的热能而导致材料熔化或蒸发；化学效应主要指由于高能束流与材料发生化学反应而导致表面化学性质的改变；辐射效应主要指由于高能束流所产生的辐射而导致材料受到辐射损伤。

3. 高能束流加工技术的基本过程高能束流加工技术包括预处理、加工和后处理三个基本过程。

其中，预处理主要是对待加工材料进行表面清洗和处理，以确保其表面光洁度和化学性质符合加工要求；加工过程则是将高能束流对材料进行精细加工，包括切割、打孔、雕刻等多种形式；后处理则是对已经完成的产品进行表面处理和质量检测，以确保其符合产品标准。

三、高能束流加工技术在各领域中的应用1. 航空航天领域在航空航天领域中，高能束流加工技术被广泛应用于制造发动机喷口、涡轮叶片等关键部件。

这些部件需要高精度、高强度和高温性能，而高能束流加工技术可以实现对这些部件的精细加工和表面处理，提高其性能和寿命。

2. 电子信息领域在电子信息领域中，高能束流加工技术被广泛应用于制造微电子器件、光学器件等高精度产品。

这些产品需要极高的精度和表面光洁度，而高能束流加工技术可以实现对这些产品的微米级别加工和表面处理。

特种加工技术概论摘要：随着科学技术的迅猛发展，对产品结构的要求日趋复杂，对产品性能的要求日益增加，因此随之产生了特种加工技术，本文介绍了激光加工、电子束加工、离子束加工、超声加工等特种加工的原理、特点和应用。

关键词：特种加工激光电子束离子束超声波1 概述随着科学技术的迅猛发展，对产品结构的要求日趋复杂，对产品性能的要求日益增加，特别是在航空、航天和军事尖端技术中更为突出。

有些产品要求具备很高的强度重量比；由此而产品在精度、工作速度、功率及小型化方面要求很高；有些产品则要求在高温、高压和腐蚀环境中能可靠的进行工作。

为了适应以上要求，各种新结构、新材料和复杂形状的精密零件大量涌现，其结构形状的复杂性、材料的可加工性以及加工精度和表面完整性方面的要求，用一般的机械加工是难以实现的，这就不断地向传统的切削加工技术提出新的挑战。

传统切削加工技术的本质和特点：一是靠刀具材料比工件材料更硬来实现切削；二是靠机械能把工件上多余的材料切除。

一般情况下，这是行之有效的方法。

但是，当工件材料越来越硬，加工表面越来越复杂的情况下，原来行之有效的方法就转化为限制生产率和影响加工质量的不利因素。

于是人们开始探索用软的工具加工硬的材料，不仅用机械能而且还采用电、化学、光、声等能量进行加工。

到目前为止，已经找到了多种这一类的加工方法，为区别于现有的金属切削加工，统称为特种加工。

与传统机械加工方法相比具有许多独到之处：(1)加工范围不受材料物理、机械性能的限制，能加工任何硬的、软的、脆的、耐热或高熔点金属以及非金属材料。

(2)易于加工复杂型面、微细表面以及柔性零件。

(3)易获得良好的表面质量，热应力、残余应力、冷作硬化、热影响区等均比较小。

(4)各种加工方法易复合形成新工艺方法，便于推广应用。

2 电子束加工（1）电子束加工原理电子束加工是利用高能量的会聚电子束的热效应或电离效应对材料进行的加工。

利用电子束的热效应可以对材料进行表面热处理、焊接、刻蚀、钻孔、熔炼，或直接使材料升华。
