电子束、离子束加工

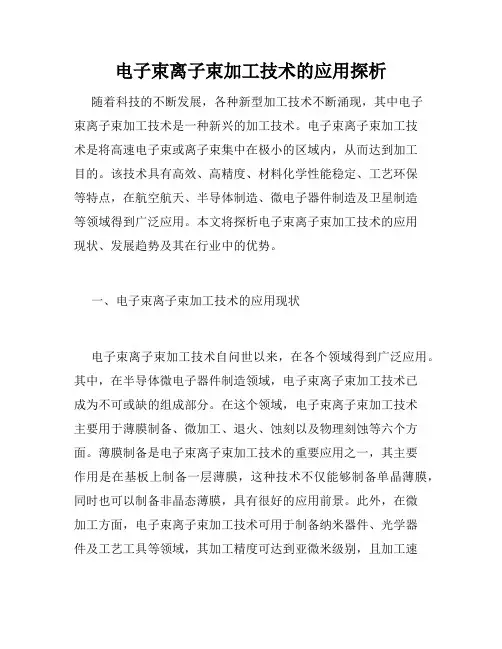

电子束离子束加工技术的应用探析随着科技的不断发展，各种新型加工技术不断涌现，其中电子束离子束加工技术是一种新兴的加工技术。

电子束离子束加工技术是将高速电子束或离子束集中在极小的区域内，从而达到加工目的。

该技术具有高效、高精度、材料化学性能稳定、工艺环保等特点，在航空航天、半导体制造、微电子器件制造及卫星制造等领域得到广泛应用。

本文将探析电子束离子束加工技术的应用现状、发展趋势及其在行业中的优势。

一、电子束离子束加工技术的应用现状电子束离子束加工技术自问世以来，在各个领域得到广泛应用。

其中，在半导体微电子器件制造领域，电子束离子束加工技术已成为不可或缺的组成部分。

在这个领域，电子束离子束加工技术主要用于薄膜制备、微加工、退火、蚀刻以及物理刻蚀等六个方面。

薄膜制备是电子束离子束加工技术的重要应用之一，其主要作用是在基板上制备一层薄膜，这种技术不仅能够制备单晶薄膜，同时也可以制备非晶态薄膜，具有很好的应用前景。

此外，在微加工方面，电子束离子束加工技术可用于制备纳米器件、光学器件及工艺工具等领域，其加工精度可达到亚微米级别，且加工速度较快，制造成本也较低，这些都成为电子束离子束加工技术被应用的重要原因。

二、电子束离子束加工技术的发展趋势作为一种新兴的加工技术，电子束离子束加工技术在不断改进与发展。

未来，电子束离子束加工技术的发展主要集中在以下四个方面:1.多束共存技术的应用：多束共存技术可以提高电子束离子束加工的效率，降低加工成本，同时也能够提高加工质量及生产率。

2.离子束刻蚀技术的发展：离子束刻蚀技术是电子束离子束加工技术的重要应用之一，在未来的发展中，离子束刻蚀技术将主要发展高通量、高灵敏度、高浓度的离子源。

3.机器学习应用于电子束离子束加工技术：利用机器学习技术实现电子束与离子束的动态跟踪，能够具备自适应控制，使加工更加独立、高效。

4.大尺寸零部件的加工技术的研究：电子束离子束加工技术可以实现对高硬度材料的加工和制造，未来研究将重点放在大型零部件的加工与制造。

电子束加工、离子束加工和激光束加工的区别：
⏹一、原理不同：①电子束加工：在真空中从灼热的灯丝阴极发射出的电子,在高电
压(30～200千伏)作用下被加速到很高的速度，通过电磁透镜会聚成一束高功率密度的电子束。

当冲击到工件时，电子束的动能立即转变成为热能，产生出极高的温度，。

②离子束加工：当离子（正离子）束打击到材料表面上，会产生所谓撞击效应、溅
射效应和注入效应，从而达到不同的加工目的。

③激光加工：经过透镜聚焦后,在焦点上达到很高的能量密度，光能转化为热能，靠光热效应来加工的
⏹二、应用不同：①电子束加工：1）高速打孔2）加工型孔及特殊表面4）焊接5）
热处理6）电子束光刻②离子束加工：1）刻蚀加工2）镀膜加工3）离子注入加工
③激光加工：1）激光切割2）激光打孔3）激光打标4)激光焊接5）激光热处理
6)激光雕刻
⏹三、装置不同：与电子束和离子束加工装置比起来，激光束加工装置比较简单。

⏹。

电子束、离子束、激光束是表面工程领域内的三大载体，号称三束改性。

都具有高能量密度特性。

顾名思义电子束加工是以激发电子作为载体，离子束则以离子。

离子束加工是一种元素注入过程，具有辐照损伤、喷丸作用、表面压缩、形成表面非晶态，形成弥散化合物质点等效应，而电子束与激光束的主要作用在高能量，没有辐照、表面压缩等特性。

电子束、离子束、激光束是表面工程领域内的三大载体，号称三束改性。

都具有高能量密度特性。

顾名思义电子束加工是以激发电子作为载体，离子束则以离子。

离子束加工是一种元素注入过程，具有辐照损伤、喷丸作用、表面压缩、形成表面非晶态，形成弥散化合物质点等效应，而电子束与激光束的主要作用在高能量，没有辐照、表面压缩等特性电子束聚焦点最细最深，激光束次之，离子束最粗。

电子束聚焦直径（打孔）最小可以小于1um。

电子束由电子组成，而离子束一般由金属粒子组成，本质的原理是一样的。

都有溅射作用，对样品损伤也没一定的规律。

但对于石英材料来讲，损伤很明显。

电子束不会造成成分污染，但离子束会，相当于离子注入。

3.加工特点：电子束：（1）.束径小、能量密度高；（2）.非接触加工，加工过程中工具与加工工件之间不存在明显的机械切削力，不产生宏观应力和变形；（3）.被加工对象范围广；（4）.电子束能量高，加工速度快、效率高；（5）.电子束加工需要一套专用设备和真空系统，价格昂贵。

离子束：（1）.加工精度和表面质量高；（2）.加工材料广泛；（3）.加工方法丰富；（4）.性能好，易于实现自动化；（5）.应用范围广泛，可根据加工要求选择。

激光束：（1）.加工精度高；（2）.加工材料范围广；（3）.加工性能好；（4）.加工速度快、效率高；（5）.价格昂贵加工方法：电子束;（1）.电子束扫描曝光；（2）.电子束投影曝光；（3）.电子束表面改性。

离子束：（1）.离子束溅射去除加工；（2）.离子束溅射镀膜加工；（3）.离子束注入加工；（4）.离子束曝光加工。

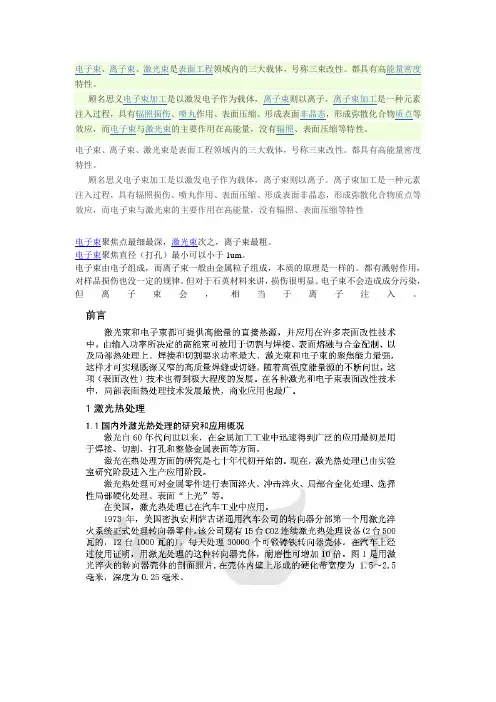

电子束、离子束、激光束是表面工程领域内的三大载体，号称三束改性。

都具有高能量密度特性。

顾名思义电子束加工是以激发电子作为载体，离子束则以离子。

离子束加工是一种元素注入过程，具有辐照损伤、喷丸作用、表面压缩、形成表面非晶态，形成弥散化合物质点等效应，而电子束与激光束的主要作用在高能量，没有辐照、表面压缩等特性。

电子束、离子束、激光束是表面工程领域内的三大载体，号称三束改性。

都具有高能量密度特性。

顾名思义电子束加工是以激发电子作为载体，离子束则以离子。

离子束加工是一种元素注入过程，具有辐照损伤、喷丸作用、表面压缩、形成表面非晶态，形成弥散化合物质点等效应，而电子束与激光束的主要作用在高能量，没有辐照、表面压缩等特性电子束聚焦点最细最深，激光束次之，离子束最粗。

电子束聚焦直径（打孔）最小可以小于1um。

电子束由电子组成，而离子束一般由金属粒子组成，本质的原理是一样的。

都有溅射作用，对样品损伤也没一定的规律。

但对于石英材料来讲，损伤很明显。

电子束不会造成成分污染，但离子束会，相当于离子注入。

3.加工特点：电子束：（1）.束径小、能量密度高；（2）.非接触加工，加工过程中工具与加工工件之间不存在明显的机械切削力，不产生宏观应力和变形；（3）.被加工对象范围广；（4）.电子束能量高，加工速度快、效率高；（5）.电子束加工需要一套专用设备和真空系统，价格昂贵。

离子束：（1）.加工精度和表面质量高；（2）.加工材料广泛；（3）.加工方法丰富；（4）.性能好，易于实现自动化；（5）.应用范围广泛，可根据加工要求选择。

激光束：（1）.加工精度高；（2）.加工材料范围广；（3）.加工性能好；（4）.加工速度快、效率高；（5）.价格昂贵加工方法：电子束;（1）.电子束扫描曝光；（2）.电子束投影曝光；（3）.电子束表面改性。

离子束：（1）.离子束溅射去除加工；（2）.离子束溅射镀膜加工；（3）.离子束注入加工；（4）.离子束曝光加工。

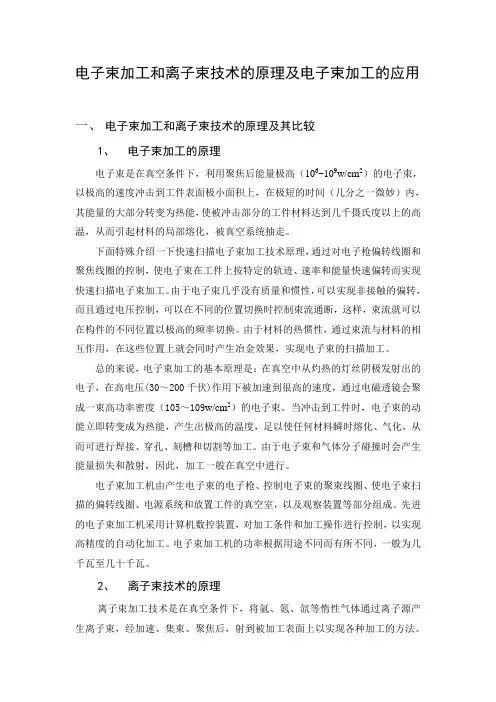

电子束加工和离子束技术的原理及电子束加工的应用一、电子束加工和离子束技术的原理及其比较1、电子束加工的原理电子束是在真空条件下，利用聚焦后能量极高（106~109w/cm2）的电子束，以极高的速度冲击到工件表面极小面积上，在极短的时间（几分之一微妙）内，其能量的大部分转变为热能，使被冲击部分的工件材料达到几千摄氏度以上的高温，从而引起材料的局部熔化，被真空系统抽走。

下面特殊介绍一下快速扫描电子束加工技术原理，通过对电子枪偏转线圈和聚焦线圈的控制，使电子束在工件上按特定的轨迹、速率和能量快速偏转而实现快速扫描电子束加工。

由于电子束几乎没有质量和惯性，可以实现非接触的偏转，而且通过电压控制，可以在不同的位置切换时控制束流通断，这样，束流就可以在构件的不同位置以极高的频率切换。

由于材料的热惯性，通过束流与材料的相互作用，在这些位置上就会同时产生冶金效果，实现电子束的扫描加工。

总的来说，电子束加工的基本原理是：在真空中从灼热的灯丝阴极发射出的电子，在高电压(30～200千伏)作用下被加速到很高的速度，通过电磁透镜会聚成一束高功率密度（105～109w/cm2）的电子束。

当冲击到工件时，电子束的动能立即转变成为热能，产生出极高的温度，足以使任何材料瞬时熔化、气化，从而可进行焊接、穿孔、刻槽和切割等加工。

由于电子束和气体分子碰撞时会产生能量损失和散射，因此，加工一般在真空中进行。

电子束加工机由产生电子束的电子枪、控制电子束的聚束线圈、使电子束扫描的偏转线圈、电源系统和放置工件的真空室，以及观察装置等部分组成。

先进的电子束加工机采用计算机数控装置，对加工条件和加工操作进行控制，以实现高精度的自动化加工。

电子束加工机的功率根据用途不同而有所不同，一般为几千瓦至几十千瓦。

2、离子束技术的原理离子束加工技术是在真空条件下，将氩、氪、氙等惰性气体通过离子源产生离子束，经加速、集束、聚焦后，射到被加工表面上以实现各种加工的方法。

电子行业电子束和离子束加工简介在电子行业中，电子束和离子束加工是两种常用的微细加工技术。

它们利用高能电子束和离子束对材料进行加工，具有高精度、高效率和非接触等特点，在电子器件制造、表面改性和纳米加工等领域有广泛应用。

电子束加工基本原理电子束加工利用高速运动的电子束对材料表面进行加工。

通过控制电子束的能量和聚焦方式，可以实现在纳米到微米级别的精确加工。

其基本原理如下：•加速电子：采用电子枪将电子加速到较高能量，通常在几十千伏至几百千伏之间。

•焦点控制：利用一系列电场和磁场聚焦系统，将电子束聚焦到较小的直径，达到高分辨率的效果。

•扫描加工：通过控制电子束的位置和扫描速度，实现对材料表面的精确加工。

应用领域电子束加工在电子行业中有广泛的应用，包括但不限于以下领域：1.纳米微型器件加工：电子束加工可用于制造微型电子器件，如纳米线、纳米晶体管和MEMS器件等。

2.光刻：电子束激光刻蚀技术是集成电路制造中常用的工艺之一。

3.表面改性：通过控制电子束的能量和扫描方式，可以实现对材料表面的纹理、硬度和导电性等物理性质的改变。

4.纳米加工：电子束可以直接对纳米颗粒进行加工，制备纳米材料和纳米结构。

离子束加工基本原理离子束加工利用高能离子束对材料进行加工。

与电子束加工相比，离子束加工具有更高的穿透能力和更大的功率密度，可以实现更深入和更精确的加工效果。

其基本原理如下：•加速离子：采用离子源将离子加速到高能量，通常在几百电子伏至几千电子伏之间。

•焦点控制：通过控制电场和磁场分别作用的方式，实现对离子束的聚焦控制。

•碰撞损伤：高速离子束与材料表面相碰撞，产生碰撞损伤和表面变化。

应用领域离子束加工在电子行业中也有广泛的应用，主要应用于以下领域：1.纳米加工：离子束加工可用于纳米线、纳米颗粒和纳米薄膜的制备。

2.材料改性：通过离子束的碰撞和改变材料表面的结构，可以实现材料的硬化、改变导电性和抗腐蚀等性能。

3.表面涂层：离子束沉积技术可以实现对材料表面的镀膜、涂层和纳米颗粒的制备。
