下载文档原格式
国家标准《超细钴粉》编制说明一、任务来源及计划要求本标准的制订任务由中国有色金属工业协会以中色协综字[2007]237号文件《关于下达2007年第二批有色金属国家标准制（修）订项目计划的通知》下达，计划编号20079048-T-610，项目序号12。
本标准由金川集团有限公司负责起草，计划2009年12月完成。
二、编制背景及意义钴粉的应用范围比较广泛，既可以应用于硬质合金、金刚石工具、高温合金、磁性材料等冶金产品，也可用于可充电电池、工业爆破剂、火箭燃料和医药等化学制品。
但随着科技的迅猛发展，市场对钴粉的质量要求越来越高，尤其是超细晶粒硬质合金领域，不仅对钴粉的化学成分提出了更高的要求,而且对钴粉物理性能如费氏粒度、激光粒度、晶体形貌等也提出了要求。
但目前国内尚无超细钴粉相关标准，市场产品质量又普遍存在Fsss粒度大、粒度分布宽等问题，因此制定超细钴粉国家标准，规范超细钴粉的生产，具有重要的指导意义。
通过制定《超细钴粉》国家标准，将国内超细钴粉的生产按规格及等级的不同进行了详细的划分，针对不同的应用领域制定不同的标准；利用国内钴的自然资源，同时也根据各地钴资源的具体特点，通过有效的生产过程控制均可达到标准中要求的等级范围和规格要求，既可满足不同领域、同一领域不同需求的顾客对产品的要求。
三、工作内容1．2007年，金川集团有限公司根据公司近5年来超细钴粉的生产状况以及下游客户对我公司产品质量的要求，向中国有色金属工业协会提出制定《超细钴粉》国家标准的申请并得到认可，同年接到中国有色金属工业协会下发的《超细钴粉》国家标准制定任务。
2.2007年，成立《超细钴粉》国家标准编制小组并提交“推荐性国家标准项目任务书”，制定了工作计划和进度安排。
3.2008年1月-5月，调研国内硬质合金、催化剂行业对超细钴粉的市场需求及生产状况，以及目前国内在硬质合金、催化剂等行业对超细钴粉需求的变化，确定制订标准的具体内容，并拟定制订方案。
万方数据 万方数据 万方数据金刚石与磨料磨具工程总第１７１期的影响，由于沉降性能没有量化指标来说明，这里只能定性说明。
最佳反应ｐＨ值为６．３—６．７。
３超细钴粉的表征及烧结试验将上述ＣｏＣＯ，产物在一定温度下煅烧及氢气还原后得到超细钴粉产物。
采用ＳＥＭ对超细钴粉进行了形貌观察，并通过热压烧结制备了４０ｍｉｌｌ×８ｍｍ×３．２ｍｍ样片，对样片的硬度及抗弯强度进行了表征。
图６为中试生产出的超细钴粉的ＳＥＭ照片，可以看出，其微观形貌完全不同于传统的草酸钴还原钴粉。
图７为有研粉末公司生产的草酸钴还原产品ＳＥＭ图。
可以看出，采用碳酸氢铵为沉淀剂的产品，其形貌为很多微小的球形颗粒的团聚体，草酸钴还原产品基本为长条棒状。
图６中试超细钴粉ＳＥＭ照片采用此中试产品和有研粉末公司草酸钴还原的普通钴粉和超细钴粉，进行了热压烧结对比试验，热压烧结机为苏州腾龙公司生产的全自动热压烧结机，表ｌ为３种钴粉的物理性质。
１号样品为本工艺生产的超细钴粉，２号为草酸钴还原的普通钴粉，３号为草酸钴还原的超细钴粉。
图７草酸钴还原制备的钴粉ＳＥＭ照片表１三种钴粉的物理性质根据在金刚石工具的生产工艺，及按惯例生产金刚石工具的烧结温度，一般在７００—９５０℃，确定三种样品分别采用石墨模具在６５０，７００，７５０，８００，８５０，９００℃进行热压烧结试验，并对样品测试了ＨＲＢ硬度和抗弯强度。
图８为烧结温度对样品ＨＲＢ的影响曲线。
三种样品的硬度都随着温度的升高而呈现下降趋势，两种草酸钴还原产品在８００℃开始，硬度下降明显，碳酸氢铵沉淀产品在８５０℃开始明显下降，而且，碳酸氢铵产品的硬度一直都高于两种草酸钴还原产品，而草酸钴还原的两种产品也是超细钴粉的硬度高于普通钴粉。

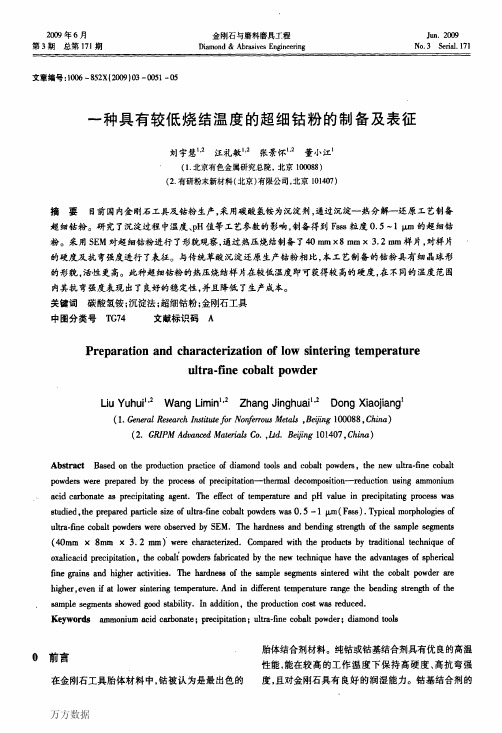

图９为不同烧结温度对样品抗弯强度的影响，采用草酸钴还原的超细钴粉在低温时表现出了良好的抗 万方数据 万方数据一种具有较低烧结温度的超细钴粉的制备及表征作者：刘宇慧， 汪礼敏， 张景怀， 董小江， Liu Yuhui， Wang Limin， Zhang Jinghuai，Dong Xiaojiang作者单位：刘宇慧,汪礼敏,张景怀,Liu Yuhui,Wang Limin,Zhang Jinghuai(北京有色金属研究总院,北京,100088;有研粉末新材料(北京)有限公司,北京,101407)， 董小江,Dong Xiaojiang(北京有色金属研究总院,北京,100088)刊名：金刚石与磨料磨具工程英文刊名：DIAMOND & ABRASIVES ENGINEERING年，卷(期)：2009(3)被引用次数：1次1.M.赫内B;曼迪K;艾克麦耶超细钴金属粉末、其制备方法以及钴金属粉末和碳酸钴的用途2.ANON Hydrometallugically Processing Fine Cobalt[外文期刊] 1996(12)3.陈青林我国钴粉的生产现状和技术进展[期刊论文]-稀有金属与硬质合金 2001(3)4.张绍和;杨凯华金刚石工具预合金胎体粉末制备技术[期刊论文]-金刚石与磨料磨具工程 2001(02)5.Kkanen M H T;Taskinen A;Taskinen P Characteristic properties of cobaltpowder suitable for hard metal production 1975(36)6.王玉棉超细钴粉制备工艺及研究进展[期刊论文]-甘肃冶金 2004(03)7.冯祖宾;夏举学;王小军铁基结合剂金刚石锯片的研制 1997(02)8.张立德;牟季美纳米材料和纳米结构 20019.黄伯云粉末冶金原理 200010.李凤生超细粉体技术 200011.高晋;王洪军前驱物颗粒的形貌对钴粉形貌的影响[期刊论文]-稀有金属与硬质合金 2002(02)12.Kim Dong-Jin;Chung Hun-Saeng;Yu Kening Cobalt powder from Co(OH)2 by hydrogen reduction 20021.张太全分解还原法制备超细球形钴粉的过程机理[期刊论文]-粉末冶金材料科学与工程 2010(6)2.张太全分解还原法制备超细球形钴粉的过程机理[期刊论文]-粉末冶金材料科学与工程 2010(6)本文链接：/Periodical_jgsymlmjgc200903012.aspx。
超细碳化钨粉及超细晶粒硬质合金项目合作计划书目录前言 (4)一、背景和必要性研究 (4)(一)、超细碳化钨粉及超细晶粒硬质合金项目承办单位背景分析 (4)(二)、超细碳化钨粉及超细晶粒硬质合金项目背景分析 (5)二、后期运营与管理 (6)(一)、超细碳化钨粉及超细晶粒硬质合金项目运营管理机制 (6)(二)、人员培训与知识转移 (7)(三)、设备维护与保养 (8)(四)、定期检查与评估 (8)三、工艺先进性 (9)(一)、超细碳化钨粉及超细晶粒硬质合金项目建设期的原辅材料保障 (9)(二)、超细碳化钨粉及超细晶粒硬质合金项目运营期的原辅材料采购与管理 (10)(三)、技术管理的独特特色 (11)(四)、超细碳化钨粉及超细晶粒硬质合金项目工艺技术设计方案 (13)(五)、设备选型的智能化方案 (14)四、风险应对评估 (15)(一)、政策风险分析 (15)(二)、社会风险分析 (16)(三)、市场风险分析 (16)(四)、资金风险分析 (16)(五)、技术风险分析 (16)(六)、财务风险分析 (17)(七)、管理风险分析 (17)(八)、其它风险分析 (17)五、危机管理与应急响应 (18)(一)、危机管理计划制定 (18)(二)、应急响应流程 (19)(三)、危机公关与舆情管理 (20)(四)、事故调查与报告 (20)六、科技创新与研发 (21)(一)、科技创新战略规划 (21)(二)、研发团队建设 (23)(三)、知识产权保护机制 (24)(四)、技术引进与应用 (25)七、合作伙伴关系管理 (26)(一)、合作伙伴选择与评估 (26)(二)、合作伙伴协议与合同管理 (27)(三)、风险共担与利益共享机制 (28)(四)、定期合作评估与调整 (29)八、人员培训与发展 (31)(一)、培训需求分析 (31)(二)、培训计划制定 (32)(三)、培训执行与评估 (33)(四)、员工职业发展规划 (34)九、危机管理与应急响应 (36)(一)、危机预警机制 (36)(二)、应急预案与演练 (37)(三)、公关与舆情管理 (39)(四)、危机后期修复与改进 (40)十、资源有效利用与节能减排 (42)(一)、资源有效利用策略 (42)(二)、节能措施与技术应用 (43)(三)、减少排放与废弃物管理 (43)前言在当今激烈的市场竞争中，项目合作是激发创新、优化资源配置、实现共赢战略的关键手段。
万方数据 万方数据 万方数据金刚石与磨料磨具工程总第１７１期的影响，由于沉降性能没有量化指标来说明，这里只能定性说明。
最佳反应ｐＨ值为６．３—６．７。
３超细钴粉的表征及烧结试验将上述ＣｏＣＯ，产物在一定温度下煅烧及氢气还原后得到超细钴粉产物。
采用ＳＥＭ对超细钴粉进行了形貌观察，并通过热压烧结制备了４０ｍｉｌｌ×８ｍｍ×３．２ｍｍ样片，对样片的硬度及抗弯强度进行了表征。
图６为中试生产出的超细钴粉的ＳＥＭ照片，可以看出，其微观形貌完全不同于传统的草酸钴还原钴粉。
图７为有研粉末公司生产的草酸钴还原产品ＳＥＭ图。
可以看出，采用碳酸氢铵为沉淀剂的产品，其形貌为很多微小的球形颗粒的团聚体，草酸钴还原产品基本为长条棒状。
图６中试超细钴粉ＳＥＭ照片采用此中试产品和有研粉末公司草酸钴还原的普通钴粉和超细钴粉，进行了热压烧结对比试验，热压烧结机为苏州腾龙公司生产的全自动热压烧结机，表ｌ为３种钴粉的物理性质。
１号样品为本工艺生产的超细钴粉，２号为草酸钴还原的普通钴粉，３号为草酸钴还原的超细钴粉。
图７草酸钴还原制备的钴粉ＳＥＭ照片表１三种钴粉的物理性质根据在金刚石工具的生产工艺，及按惯例生产金刚石工具的烧结温度，一般在７００—９５０℃，确定三种样品分别采用石墨模具在６５０，７００，７５０，８００，８５０，９００℃进行热压烧结试验，并对样品测试了ＨＲＢ硬度和抗弯强度。
图８为烧结温度对样品ＨＲＢ的影响曲线。
三种样品的硬度都随着温度的升高而呈现下降趋势，两种草酸钴还原产品在８００℃开始，硬度下降明显，碳酸氢铵沉淀产品在８５０℃开始明显下降，而且，碳酸氢铵产品的硬度一直都高于两种草酸钴还原产品，而草酸钴还原的两种产品也是超细钴粉的硬度高于普通钴粉。
图９为不同烧结温度对样品抗弯强度的影响，采用草酸钴还原的超细钴粉在低温时表现出了良好的抗 万方数据 万方数据。
第一章概况一、项目投资单位（一）公司名称xxx集团（二）公司简介本公司秉承“以人为本、品质为本”的发展理念，倡导“诚信尊重”的企业情怀；坚持“品质营造未来，细节决定成败”为质量方针；以“真诚服务赢得市场，以优质品质谋求发展”的营销思路；以科学发展观纵观全局，争取实现行业领军、技术领先、产品领跑的发展目标。
公司自建成投产以来，每年均快速提升生产规模和经济效益，成为区域经济发展速度较快、综合管理效益较高的企业之一；项目承办单位技术力量相当雄厚，拥有一批知识丰富、经营管理经验精湛的专业化员工队伍，为研制、开发、生产项目产品奠定了良好的基础。
上一年度，xxx科技发展公司实现营业收入7283.47万元，同比增长19.22%（1174.03万元）。
其中，主营业业务xxx生产及销售收入为6357.27万元，占营业总收入的87.28%。
根据初步统计测算，公司实现利润总额1673.07万元，较去年同期相比增长331.88万元，增长率24.74%；实现净利润1254.80万元，较去年同期相比增长258.82万元，增长率25.99%。
上年度主要经济指标二、项目背景及必要性1、国家统计局服务业调查中心、中国物流与采购联合会发布的6月份中国制造业采购经理指数（PMI）为50.0%，位于临界点，这是制造业PMI 自今年3月份跃升至荣枯线上方以来，连续4个月高于临界值或与临界值持平，表明制造业总体呈现生产平稳态势。
其中尤为可喜的是，高技术制造业、装备制造业增长加快，PMI分别为51.3%和51.1%，高于制造业整体平均水平，并且进入二季度以来呈加快发展趋势。
2、现代产业体系最为显著的标志就是制造业的现代化、制造业的前沿性和先进性。
发达国家一直都高度重视制造业的发展，其先进的经济体系都是建立在强大的制造业基础之上的。
进入新世纪后，特别是近年来，美国先后出台了《美国制造业创新网络计划》《先进制造伙伴计划》《美国创新战略》等系列发展先进制造业的计划或战略，力图保持其在制造领域的领先地位。
第一章绪论1．1钴及超细钴粉的应用1．1．1金属钴的性质地壳中的钴的含量为O．018％，己探明陆地钴储量约1000万t以上，但独立形成的钴矿床不多，它通常经伴生元素的形态存在于镍、铜、铁和银等有用矿物中，作为副产品回收。
我国钻的地质储量，主要集中在甘肃、山西、新疆、青海、海南利四川六省、自治区的大型矿主地及削围的中小型号矿产地，共占储量的54．8％。
钴是有金属光泽的银灰色金属，密度为8．90一39cm，熔点为1768K，沸点3143K。
钻具有铁磁性和延展性，在硬度、抗拉强度和机械加工性能等方面比铁优良。
从标准电极电势看，钴是个中等活泼的金属。
化学性质与铁、镍相似，主要表现在：(1)co的主要氧化态是+2和+3。
常温下钴不与水和空气作用，高温下发生氧化作用。
极细的粉末状钴在空气中会自燃。
(2)钴溶于稀酸，在发烟硝酸中由于生成一层氧化物薄膜而被钝化。
钴会缓慢地被氢氟酸、氨水和氢氧化钠浸蚀。
钴是两性金属。
(3)加热时，钴与氧、硫、氯、溴等发生剧烈反应，生成相应化合物。
(d)钴易生成配合物，钻在配合物中的配位数为6，钻配合物的数量在金属中仅次于铂【20]。
1．1．2超细钴粉的用途超细钴粉表面能高，表面原子数多，这些表面原子近邻配位不全，活性大，因此在熔化时所需的内能较小，这使其熔点急剧下降，一般为块状材料熔点的30％～50％，这种性质可使其烧结温度显著降低，又由于自身具有流动性大、渗透力强、烧结收缩性大等烧结特性，可以作为烧结过程的活化剂使用，以加快烧结过程、缩短烧结时间、降低烧结温度。
超细钴粉大量应用于硬质合金口”、高温合金、金属陶瓷、金刚石工具制造等，也用于二次电池中作为添加剂以改善材料的性能。
总之，其在许多领域都有广泛的应用。
1．1．2．1超细钴粉在硬质合金行业的应用超细钴粉作为硬质合金的主要原料之一，目前在国内的用量约为750吨左右。
随着硬质合金工业的发展，硬质合金中的钴粉有三种发展趋势：超细钻粉、纳米wC．Co粉末、球形钴粉。
这就对原料钴粉的质量要求越来越严格，不仅对钴粉的化学成分提出了更高的要求，而且对钴粉的物理性能如粒度、粒度分布、晶体形貌等也提出了要求，粒度要求越来越细(fSss粒度一般小于1．5微米)，形貌为球形或类球形，粒度分布为正态分布。
硬质合金对钴粉的纯度要求也很高。
这是因为一方面在所有金属中，纯钴对碳化钨能够完全浸润，对碳化钨的把持力很高，从而降低硬质合金的强度。
另一方面，当钴粉中存在其他杂质时，例如：铅、硅、钙、硫等杂质元素，在合金烧结过程中就残留在合金中，而钙和硅则有部分挥发出去。
钙和硫会结合成cas，残留在合金中，铝以氧化锚和硅以硅酸盐的形式残留在合金中，因而它们影响了硬质合金的显微结构和性能。
为了尽可能减少杂质对合金性能的影响，因此对钻粉的纯度的要求越来越高“⋯。
一般认一1一趁塑鱼鳖曲型鱼三堇量垂直堕壁丝垄些塑为钴粉纯度不小于99．5％，含镍量小于O．6％时，对合金的强度性能无害。
在硬质合金方面使用的超细钻粉，由于合金的横向断裂强度、硬度和密度都得到了提高，使其具有更高的耐磨性与抗裂性““。
使用超细钴粉的硬质合金不仅降低了孔隙度，避免钴池的出现，而且由于wc外表粘附“一‘层钴，有利于隔开wc晶粒，使硬质合金的综合性能得到提高。
另外细钻粉比粗钴粉具有较高的耐磨性与抗裂性，在镍氢电池中用化学共晶zn(OH)2和Ni(0H)2制作并物理掺杂超细钴粉的泡沫镍电极表现出较高的放电比容量和大电流充放电循环稳定性“”。
硬质合金用钴粉的生产工艺通常有四种：第一种是原始工艺，指高纯氧化钻或草酸钴用氢气还原制得钻粉的工艺。
采用氢还原法制取的钴粉的纯度为99．5％，粒度(平均)为2～4¨m，形态呈树枝状且分布不均匀。
[15】第二种是氧化金属还原法，这种工艺适合于高韧性的金属。
这种工艺得到的金属粉末平均粒径2．5um，工艺虽较简单，但最后又走上氢气还原的老路。
第三种是热离解法口”，这种方法在获得高纯草酸钴方面与原始工艺一样，即采用高纯的电解钻片或钻粒用纯盐酸溶解成Cocl2溶液，再用草酸或草酸铵沉淀析出草酸钴，接着将沉淀的草酸钴充分洗涤，除去水可溶性杂质。
最后获得含两个结晶水的草酸钴(coc204·2H20)。
值得注意的是，在草酸钴热离解之前，要进行干燥。
干燥应相当谨慎，否则草酸钴便会在料层表面部分氧化变为氧化钴，而无法进行下面的热离解。
钴粉形状随前驱物形状改变而改变“⋯。
第四种是多元醇还原法[Il，这种工艺的特点在于生产工艺简单易行，生产原料多种多样，产品粒度可以调节控制。
因此若在多元醇的属性、钴的化合物属性、反应温度、增长调节剂的使用等方面加以研究，将对今后改进工艺、简化生产钴粉系统创造条件。
目前的硬质合金用超细钴粉的生产工艺都比较复杂，而且所获得的产品粒度粗，杂质多，不能满足硬质合金生产中的要求。
1．1．2．2超细钴粉在陶瓷领域的应用超细钴粉可以显著改善陶瓷材料的显微组织，优化其性能。
通常的陶瓷是借助于高温高压使各种颗粒融合在一起制成的。
而将超细钴粉压成块材后，由于颗粒之间界面的高能量，在较低温度下烧结就能达到致密化的目的，且性能优异，因此特别适用于电子陶瓷的制备，所制备的陶瓷具有塑性强、硬度高、耐高温、耐腐蚀、耐磨等性能，而且还具有高磁化率、高矫顽力、低饱和磁矩、低磁耗以及光吸收效应“。
⋯。
超细钴粉在建筑卫生陶瓷领域也有广阔的应用前景，除己被用做超细浆料、超细原料和超细色料提高产品质量外，还可为传统的卫生陶瓷工业带来如下的变化：①节约能源。
陶瓷原料经过超细粉碎后，颗粒的表面能增加，活性增大，增加烧结驱动力，降低烧成温度，从而达到降低能耗的目的。
②提高原料资源的利用率。
降低原料的细度有可能通过增加遮盖力，使低质原料达到优质原料一样的白度，从而也能生产出质量较好的卫生陶瓷产品。
③提高产品的质量和档次。
陶瓷材料的超细化可以使制品的烧结温度降低，致密度提高，使制品的性能得到改善和提高，从而改善制品的外观质感和内在质量，使其质量和档次得到提升。
④开发高档次新产品。
改变传统的陶瓷粉体的加工工艺，开发高档次、具有高附加值的新产品，是超细钻粉技术在建筑卫生陶瓷工业中应用的新热点【6J。
1．1．2．3超细钴粉在电子器件行业的应用超细粉体具有高比表面积、高活性、特殊物理性质，致使它对外界环境(如温度、光、湿气等)。
卜分敏感，外界环境的改变会迅速引起其表而或表面离子价态和电予运输的变化，即引起其电阻的显著变化，超细粉体的这种特有性能使之成为在传感器方面最有应用|i{f途的材料，可研制出响应速度快、灵敏度高、选择性好的各种不同用途的传感器。
仅需微量的超细颗粒就可以发挥很大的作用。
利用超细钴粉制备高密度磁带，记录密度可达10 7～108位／in(1in_25．4)，降低噪声，提高噪比。
其还可做防紫外线、防雷达的隐身材料，电磁波、光波吸收材料等”⋯。
1．1．2．4超细钴粉在特种工具上的应用超细钴粉可制成特种功能材料，例如，将它广泛用于特种模具行业及轴瓦和耐磨件的内衬。
装甲材料通常是采用各种合金来提高其抗冲击性能和韧性，以防御炮弹的攻击，将超细钻粉采用新工艺烧结后，可制成新型高强度超硬材料，用于装甲防护，还可以制成耐高温、散热、导电、防腐涂层可广泛用于宇航飞行器、机场、军用码头、军用油库、弹药库、舰船等特种场合的防护““。
1．1．2．5超细钴粉在电池行业的应用由于具有特殊的光学性质和光电化学性质及磁性，在日常生活和高科技领域也有广泛的应用前景⋯1。
已有的研究表明，利用超细钻粉可以制备出光电转化效率更高的，即使在阴雨天也能iF常工作的新型太阳能电池，这种新型的太阳能电池工作时没有净变化，只是将太阳能转化位电能，有利于提高太阳能的效率，具有十分喜人的应用价值，己引起了许多科技工作者进行理论探索和开发应用研究。
此外，它还可以用于制造热交换器的新材料、电池电极新材料、滤波器新材料、新型胶黏剂等H“。
1．2超细粉体的特性1．2．1超细粉体的微观特性纳米材料的特性：纳米微粒之所以表现出不同于粗晶材料的许多特性，主要是由以下几方面性质决定的。
1．2．1．1超细粉体的界面与表面效应随着粒子尺寸的减小，界面原子数增多，因而无序度增加，同时晶体的对称性变差，其部分能带被破坏，因而出现了界面效应。
纳米微粒由于尺寸，表面积大(当平均粒径小于6m时，比表面积达500m2／cm3)，导致表面原子占有相当大的比例(当颗粒粒径小于10nm时，表面原子占据20％；4m时，占40％；2m时，占80％：1nm时，占有100％)，由于表面原子的化学环境与体相完全不同，存在大量悬空键，具有很多高MiIler指数晶面、晶格缺陷、台阶扭折等，因而表现出高化学活性，如原子一遇到其他原子很快结合，使其稳定化，这种表面的活；趁塑鱼鳖笪剑圣三茎鱼耋画墼壁基垄堡壅性就是表面效应。
界面与表面效应的产生都与纳米晶体的晶界结构有关，对纳米晶粒的理论解释主要存在三种学说：①Gleiter的完全无序说，认为晶界具有较为开放的结构，原子排列具有随机性，原子间距大、密度低，既无长程有序，亦无短程有序；②seagel的有序说，认为晶粒间界处含有短程有序的结构单元，原子保持一定的有序度，通过阶梯式移动，实现局部能量最低状态；③叶恒强等的有序无序说，认为晶界结构受晶粒取向和外场作用等因素的限制，在有序利无序之问变化[2”。
超细粉体颗粒尺寸小，表面积大，位于表面的原子占有相当大的比例。
高的比表面积，使处于表面的原子数大大增加，增强了粉体的表面活性，其原因是它缺少临近配位的表面原子，极不稳定，很容易与其他原子结合。
表面效应，一方面增加了超细粉体与应用体系的结合力，大大增强了超细粉体的使用效果：另一方面使超细粉体之间的团聚作用大大增强，使分散问题成为超细粉体制备和应用过程中的一大难题。
1．2．1．2超细粉体的尺寸效应当超细粉体的尺寸与光波波长、德布罗意波长以及超导态的相干长度或透射深度等物理特征尺寸相当或更小时，晶体周期性的边界条件被破坏，非晶态超细微粒的表面层附近原子密度减小，导致声、光、电、磁、热力学等特性出现新的变化，呈现新的效应，即称为超细粉体的尺寸效应。
具体表现为：光吸收显著增强并产生吸收峰；离子共振频移；磁有序态向磁无序态转变，超导相向正常相转变，声子谱发生改变等。
对小尺寸效应的理论研究，近年来LEBms的研究具有代表性，他通过解薛定谔方程建立了最低激发电子态与尺寸之间、过剩电子还原势能与晶界尺jt之间的依赖关系。
但有关粒子尺度对纳米物质的性质影响研究只是初步的，目前，具有规律性的结论尚有限，且看法也不一致。
1．2．1．3超细粉体的量子尺寸效应当颗粒的尺寸小到某一值时，金属费米能级阳近的电子能级由准连续变为离散能级的现象和纳米半导体微粒存在不连续的最高被占据分子轨道和最低未被占据的分子轨道能级，能隙变宽的现象均称为量子尺寸效应。
