解读建科[2008]114号文谈ACREL-5000能耗监测与电能分项计量上海安科瑞电气股份有限公司1.背景2008年01月03日北京市建委和市发改委公布了2007年北京实施能源审计的部分北京市国家机关办公建筑和大型公共建筑平均电耗、水耗。
其中进行审计的20个单位的国家机关办公建筑，每平方米建筑面积年平均耗电量为85.4度，人均年耗电量为3072.5度。
5倍大型公建耗电是普通建筑的3~国家机关办公建筑和大型公共建筑年耗电量约占全国城镇总耗电量的22%，每平方米年耗电量是普通居民住宅的10～20倍。
是欧洲、日本等发达国家同类建筑的1.5～2倍。
北京的大型公共建筑每单位平方米年耗电量在50度到300度之间，这个数字较普通建筑要高出3到5倍。
目前我国有5亿m2左右的大型公共建筑。
耗电量为70～300kwh/m2*年，为住宅的10～20倍，是建筑能源消耗的高密度领域。
调查结果表明，这类建筑能源浪费现象仍较严重，有很大的节能潜力。
2.政府指导性文件温家宝总理签署的中华人民共和国国务院令第531号《公共机构节能条例》自2008年10月1日起施行。
《条例》第十四条明确指出：公共机构应当实行能源消费计量制度，区分用能种类、用能系统实行能源消费分户、分类、分项计量，并对能源消耗状况实行监测，及时发现、纠正用能浪费现象。
地方政府也出台了相关规定，如：《上海市建设和交通委员会关于进一步加强本市民用建筑设备专业节能设计技术管理的通知》—沪建交〔2008〕828号；《江苏省公共建筑用能计量设计规定》—苏建科[2007]217号；苏建科〔2007〕217号规定自2007年9月1日起，新建、改建和扩建单体2万m2以上的公共建筑项目，在设计、施工图审查时均应执行国家、省有关标准。
在电气部分明确规定：变电所各出线回路均应配置电能计量装置，计量装置应采用数字式电能表计，并根据建筑的类别和档次，尽量配置通讯接口，以便于构成网络，并设管理后台。
写字楼/办公楼能源管理系统的应用江苏安科瑞电气股份有限公司袁燕0引言随着社会的进步，我国经济的快速发展，企业的办公环境和方式发生了巨大的变化，专业的写字楼在各大城市遍布林立。
写字楼的出现使得各地企业办公集中化、高效化，然而写字楼物业管理的同步发展对于企业服务来说更是一个很大的促进。
在目前的市场上，在写字楼物业管理方面大多数还是处于半信息化状态，没有专门的信息化管理系统针对于写字楼的物业管理。
因此，安科瑞自主研发的Acrel-3000电能管理系统可及时发现纠正用电浪费，并为建筑节能考核提供数据。
电能的消耗大量集中在低压配电终端，为了加强终端电能的计量考核和管理，方便用户的现场使用、改造和升级，针对传统DDSD和DTSD系列壁挂式安装电能表在现场使用安装的不便而设计一种微型化导轨式安装电能表，具有测量精度高、过载能力强、性能稳定可靠、工作电压范围宽、自身功耗低等优点。
并且其体积小，重量轻，结构模数化，可与微型断路器配合使用安装于配电箱内，实现终端配电电能计量。
1设计原理1.1单相DDSF1352电表设计原理DDSF1352单相复费率电能表采用ADI公司最新技术ADE7169F16片上系统的单芯片设计完成。
ADE7169集成了高精度计量单元模块和8052的MCU及其外围模块，计量模块计量精度高、能测量各相电流、电压有效值、各相及总的有功功率、无功功率、电网频率等运行参数，过载倍数大。
片上8052的MCU带有16K FLASH和512B RAM和多种外设模块，支持低功耗温度补偿的片上RTC模块、LCD驱动模块、电源管理模块、SPI/I2C接口模块和UART通讯模块等，用一片ADE7169就能实现单相复费率多功能电能表设计。
具体设计框图如图１。
图１单相DDSF1352电表原理框图1.2三相DTSF1352电表设计原理DTSF1352三相电子复费率电能表采用计量芯片ATT7030A和飞思卡尔公司的8位单片机M68HC908LJ12实现。
能耗监测系统方案第1篇能耗监测系统方案一、项目背景随着我国经济的持续快速发展，能源消耗问题日益凸显，节能减排已成为我国经济社会发展的重要战略。
在此背景下，建立一套科学、完善的能耗监测系统，对各类用能单位进行实时、准确的能耗数据监测与分析，有助于提高能源利用效率，促进绿色低碳发展。
二、项目目标1. 实现对用能单位能耗数据的实时采集、传输与处理。
2. 建立能耗数据可视化展示平台，为用能单位提供便捷的能耗查询、分析与预警服务。
3. 帮助用能单位发现能耗漏洞，制定有针对性的节能措施，提高能源利用效率。
4. 促进能源消费结构的优化，助力我国节能减排目标的实现。
三、系统架构能耗监测系统主要包括以下四个部分：1. 数据采集层：负责实时采集用能单位的能耗数据，包括电力、燃气、蒸汽等能源消耗数据。
2. 数据传输层：将采集到的能耗数据通过有线或无线网络传输至数据处理中心。
3. 数据处理层：对传输过来的能耗数据进行处理、分析与存储，为能耗监测与管理提供数据支持。
4. 应用展示层：通过可视化展示平台，向用能单位提供能耗查询、分析与预警等服务。
四、系统设计1. 数据采集设计（1）采用高精度、低功耗的能耗监测设备，实现对用能单位各类能源消耗的实时监测。
（2）根据用能单位的特点，合理设置监测点，确保监测数据的全面、准确。
2. 数据传输设计（1）采用有线网络传输，如光纤、双绞线等，确保数据传输的稳定性和安全性。
（2）对于不具备有线网络条件的用能单位，可采用无线传输技术，如4G/5G、Wi-Fi等。
3. 数据处理设计（1）采用大数据分析技术，对能耗数据进行处理、分析与挖掘，发现能耗规律和漏洞。
（2）建立能耗数据仓库，实现数据的高效存储、查询与管理。
4. 应用展示设计（1）开发能耗监测与管理平台，实现能耗数据的可视化展示，方便用能单位实时了解能耗状况。
（2）提供能耗数据分析、预警等功能，辅助用能单位制定节能措施。
五、实施与验收1. 项目实施（1）组织专业团队进行现场勘察，制定详细的项目实施方案。
Acrel-5000能耗监测系统Acrel-5000能耗管理系统对电、水、气、煤、油、热（冷）量等集中采集、统计、分析，以直观的数据和图表向管理人员或决策层展示各类能源的使用消耗情况，便于找出高耗能点或不合理的耗能习惯，有效节约能源，为用户进一步节能改造或设备升级提供准确的数据支撑，有效节约能源。
目录组网方式组网要点可通过GPRS/3G/4G无线方式上传数据（部分网关需配合外置无线路由器使用）可实现异地能耗数据上传能耗网关同时实现能耗上传协议和Modbus-TCP协议，能耗/电力监控/电能管理等多套系统同时通过网关中获取数据。
能耗数据不再需要从组态软件中转发。
软件介绍C/S架构能耗概况功能简介：反映建筑基本信息、分类能耗用量、折标综合能耗、单位面积综合能耗；反映分类能耗当日逐时用能曲线；反映分项能耗的当月用能饼图(只有在配置分项信息后才会显示一级分项饼图)；支路能耗概况功能简介：反映某分类能耗下不同支路的能耗峰值情况，可显示当日、当月用能发峰值生的时刻；反映选中支路过去48小时、过去31天、过去12个月、过去3年的用能趋势；显示某一支路当日负荷曲线（根据能耗值推算）；反映某一支路的当期与同期用能值以及其同比增长趋势与增长值（正增长以红色字体显示，负增长以蓝色字体显示）；分项、区域、部门能耗概况功能简介：显示所有（分项/区域/部门）当日用能与昨日用能比较的柱状图；显示某一（分项/区域/部门）的仪表的用能量排名（取前十名）；显示过去31天（分项/区域/部门）用能饼图；默认显示所有（分项/区域/部门）过去31天用能堆积图；趋势统计报表功能简介：可自由选择支路，并统计某段时间内支路用能的日、月、周、季、年用能；通过透视表强大功能，用户可进行多维数据统计，并对数据进行组合排序；在选中一行或多行时，统计数据可通过柱状图、点线图、堆积图、饼图等多种图表形式展示；支路、分项、区域、部门等都包含改功能参数查询功能简介：可查询任一支路某段时间内的用能参数（例如电压、电流、功率、功率因素、谐波等），可查询的参数与安装的仪表类型和系统配置有关；数据可按图表或表格的形式显示；分时段用能日月年报表通讯报警电力监控一次图B/S架构Acrel5000能耗系统Web版支持不同设备：手机、平板、PC Windows、IOS Android、Linux访问方式浏览器中输入登录安科瑞主网站：主要功能数据导出至Excel（报表导出格式已设置）用能情况短信通知地图导航仪表通讯状态显示跨设备跨浏览器访问(PC、iPad、Mobile)主要功能功能概览系统功能-用能概况系统功能–支路能耗概况系统功能–支路用能统计可将数据导出至Excel中系统功能–支路用能–同比分析系统功能–支路用能–损耗分析系统功能–区域用能系统功能–通讯状态应用场景安科瑞电气股份有限公司[股票代码:300286.SZ]是一家集研发、生产、销售和服务于一体的高新技术企业，致力于为用户端提供能效管理和用电安全的系统解决方案。

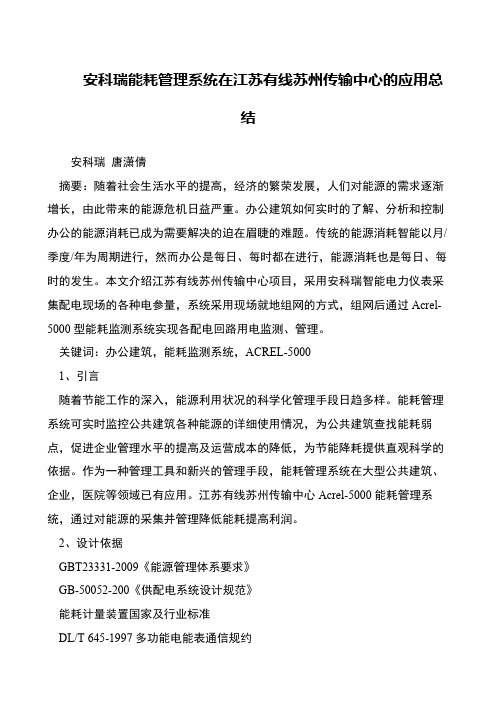

安科瑞能耗管理系统在江苏有线苏州传输中心的应用总
结
安科瑞唐潇倩
摘要：随着社会生活水平的提高，经济的繁荣发展，人们对能源的需求逐渐增长，由此带来的能源危机日益严重。
办公建筑如何实时的了解、分析和控制办公的能源消耗已成为需要解决的迫在眉睫的难题。
传统的能源消耗智能以月/季度/年为周期进行，然而办公是每日、每时都在进行，能源消耗也是每日、每时的发生。
本文介绍江苏有线苏州传输中心项目，采用安科瑞智能电力仪表采集配电现场的各种电参量，系统采用现场就地组网的方式，组网后通过Acrel-5000型能耗监测系统实现各配电回路用电监测、管理。
关键词：办公建筑，能耗监测系统，ACREL-5000
1、引言
随着节能工作的深入，能源利用状况的科学化管理手段日趋多样。
能耗管理系统可实时监控公共建筑各种能源的详细使用情况，为公共建筑查找能耗弱点，促进企业管理水平的提高及运营成本的降低，为节能降耗提供直观科学的依据。
作为一种管理工具和新兴的管理手段，能耗管理系统在大型公共建筑、企业，医院等领域已有应用。
江苏有线苏州传输中心Acrel-5000能耗管理系统，通过对能源的采集并管理降低能耗提高利润。
2、设计依据
GBT23331-2009《能源管理体系要求》
GB-50052-200《供配电系统设计规范》
能耗计量装置国家及行业标准
DL/T 645-1997多功能电能表通信规约。
住房和城乡建设部办公厅关于印发《国家机关办公建筑和大型公共建筑能耗监测系统软件开发指导说明书》的通知文章属性•【制定机关】住房和城乡建设部•【公布日期】2009.02.02•【文号】建办科函[2009]70号•【施行日期】2009.02.02•【效力等级】部门规范性文件•【时效性】现行有效•【主题分类】正文住房和城乡建设部办公厅关于印发《国家机关办公建筑和大型公共建筑能耗监测系统软件开发指导说明书》的通知（建办科函[2009]70号）各省、自治区建设厅，直辖市、计划单列市建委（建设局）：为贯彻落实《国务院关于印发节能减排综合性工作方案的通知》（国发[2007]15号）精神，按照《关于加强国家机关办公建筑和大型公共建筑节能管理工作的实施意见》（建科[2007]245号）要求，做好国家机关办公建筑和大型公共建筑能耗监测平台建设，规范和指导各级数据中心（中转站）软件系统应用研究开发，保证数据统计分析的一致性，依据国家机关办公建筑和大型公共建筑能耗监测系统建设相关技术导则，我部组织编写了《国家机关办公建筑和大型公共建筑能耗监测系统软件开发指导说明书》（可从住房和城乡建设部网站 下载），请遵照执行。
执行中的有关情况请及时告我部建筑节能与科技司。
联系人及联系方式：住房和城乡建设部建筑节能与科技司王建清电话：************邮箱：***************附件：国家机关办公建筑和大型公共建筑能耗监测系统软件开发指导说明书中华人民共和国住房和城乡建设部办公厅二○○九年二月二日附件：国家机关办公建筑和大型公共建筑能耗监测系统软件开发指导说明书住房和城乡建设部二〇〇九年二月前言为指导各地国家机关办公建筑和大型公共建筑能耗监测系统建设，住房和城乡建设部组织有关专家，在总结吸收国内已有能耗监测系统建设成果和经验基础上，结合我国国家机关办公建筑和大型公共建筑能耗监测系统省级、市级数据中心（或数据中转站）的业务需求，并综合考虑建立起全国联网的能耗监测系统需求，研究制定了本软件开发指导说明书。
摘要：传统的工业自动化控制系统主要包括3个层次，分别是设备层、控制层、以及信息层。
设备层的功能是将现场设备以网络节点的形式挂接在现场总线网络上，依照现场总线的协议标准，设备采用功能模块的结构，通过组态设计，完成数据采集、A/D转换等。
控制层负责数据的采集以及相关设备的控制动作的执行等。
信息层提供实现远程监测和控制的平台，以此实时掌握现场所有监控设备的运行状态等。
鉴于工业化项目中对数据处理的要求不断提高，当前工厂还需要对采集的能耗数据进行存储、处理，通过图形界面实时显示，报表导出以及同比环比等功能来实时反应整个监控体系的能耗消耗状况。
现通过南泰家纺项目来介绍Acrel-5000能耗管理系统关键词：南泰家纺能耗管理无人值守节能改造能耗计量0引言Acrel-5000能耗管理系统正是针对以上趋势而研发的企业用户端能耗管理系统。
本系统通过对南泰家纺企业工厂内的重要设备回路进行计量，通过对监测回路用电量的实时计量、存储、分析，以表格或图形的形式来显示整个计量体系用电状况，找出高能耗点或不合理用能习惯，为有效节约能源，用户进一步节能改造或设备升级提供准确的数据支撑。
工业智能化作为当前国际一级国内工业改革的热点，针对工业制造中流程工艺等进行优化升级，以此提高效率，降低能耗。
当前工业能耗管理作为工业智能化环节中重要的一部分，主要是针对工业生产中的设备进行能源消耗监控，通过数据的长期采集以及分析，针对性的提出及节能改造方案，以及工业制造流程优化，由此提高生产效率、降低单位能耗。
本文以南泰家纺为例，简单介绍Acrel-5000能耗管理系统在江阴南泰家纺能耗管理系统中的应用。
3.1参考标准系统的设计满足以下所列制造和试验标准：GB/50198-94 《监控系统工程技术规范》DL/T 698.41-2010 《第4-1部分：通信协议-主站与电能信息采集终端通信》DL/T 698.42-2010 《第4-2部分：通讯协议-集中器下行通信协议》JGJ/T 16-92 《民用建筑电气设计规范》DL/T 698.31-2010 《第3.1部分：电能信息采集终端技术规范-通用要求》DL/T 698.35-2010 《第3-5部分：电能信息采集终端技术规范-低压集中抄表终端特殊要求》GB/J63-90 《电力装置的电测量仪表装置设计规范》GB/T13730 《地区电网数据采集与监控系统通用技术条件》GB2887 《计算站场地技术要求》1项目介绍江阴南泰家纺用品有限公司成立于2005年元月，公司厂房面积5万多平方米，拥有员工1600多人，2013年销售收入已超过13亿元人民币。
能源计量在管理系统中的应用能源计量在管理系统中的应用夏丽平上海安科瑞电气股份有限公司嘉定 011 概述企业竞争逐日激烈, 能源作为企业的重要核算成本之一, 对其进行有效监测和管理的要求也逐步被重视。
同时, 随着通讯技术、计算机技术、仪表智能化技术的发展, 如何将这些技术应用到能源计量的管理方法中, 使能源消耗的监测和管理更加方便、及时、有效, 将是我们21世纪新一代工控人的历史使命。
Acrel( 安科瑞) 公司的Acrel- 系统的提出, 将成为企业能源在线实时监测新兴的解决方案。
能源计量是节能减排量化数据的体现, 起着举足轻重的作用。
同时作为一种管理工具和手段, 利用能源计量数据的采集, 诊断, 分析, 实施有效管理, 科学准确的计量数据能够指导建筑能源的利用, 由此达到节能降耗的目的。
另外能源计量还是一种工艺手段, 一种测量技术, 帮助建筑节能建立科学合理的节能流程, 为今后的建筑节能提供科学准确的基础条件。
EMS智能能源管理系统是为了满足用户在生产过程中对能源的规划、计量、分析、调度等进行实时监控的需要而设计开发的能源综合管理系统。
2 系统软件2.1系统软件的结构安科瑞Acrel- 型电力监控组态软件是上海安科瑞总结多年的开发、实践经验和大量的用户需求而设计开发的高端产品。
安科瑞Acrel- 型电力监控组态系列软件以计算机、通讯设备、测控单元为基本工具, 为配电系统的实时数据采集、开关状态监测及远程控制提供了基础平台, 它能够和检测、控制设备构成任意复杂的监控系统, 在变配电监控中发挥了核心作用, 能够帮助企业消除信息孤岛, 降低运作成本, 提高生产效率, 加快变配电过程中异常的反应速度。
经过多年的实践与开发, 安科瑞电力监控组态系列软件能够为企业提供”监控一体化”的整体解决方案, 为企业MES系统提供核心历史数据”引擎”, 安科瑞电力监控组态系列软件包括企业级实时历史数据库AcrSpace、工业自动化组态软件AcrControl、电力自动化软件AcrNetPower、”软”控制策略软件AcrStrategy、通信网关服务器AcrFieldComm、OPC产品、Web门户工具等, 它们是一个应用规模能够自由伸缩的体系结构, 整个软件系统都是按照软件标准而严格设计的, 其中实时历史数据库是产品数据的核心, 分布式的网络应用是安科瑞电力监控组态软件的最大特点, 该产品能够广泛的应用于企业信息化、 DCS系统、 PLC系统、 SCADA系统、楼宇IBMS等监控系统中。
电力监控仪表在大型公共建筑能耗监测系统中的应用夏丽平上海安科瑞电气股份有限公司嘉定 2018011 概述随着计算机技术、网络技术、现场总线技术和测控技术的飞速发展，传统的变配电系统正经历一场深刻的变革，向测控智能化、监控无人值守化、信息交换网络化的方向发展。
电力监控系统在各类厂矿企业变配电领域得到日益广泛的应用，成为现代企业电力运行科学管理、节能降耗、减员增效的有力工具。
城市建设的发展使得一座座现代化的高楼大厦拔地而起，人们对办公、生活环境的安全性、舒适性、经济性的要求越来越高，智能化的设备和系统不断地引入现代建筑之中，作为各种建筑能源供应核心——变配电所的电力监控系统在智能建筑中显得尤为重要，而且非常必要。
2 系统结构建筑能耗监测系统的拓扑结构如图1，系统多采用分布式结构，按功能或区域进行划分，模块化设计。
整个系统一般分为三层，即主控层（站控管理层）、中间层（网络通讯层）和现场层（现场设备层）。
图1 建筑能耗监测系统1）主控层主控层位于中控室或值班室，一般配置高性能、高可靠性计算机、UPS不间断电源、打印机、报警装置等。
电力监控软件安装在主控计算机上，通过软件的人机界面和各种管理功能实现对整个变配电系统的实时监控。
2）中间层中间层位于现场层与主控层之间，主要完成现场层设备与主控计算机之间的网络通信联接、数据交换、通信协议转换和提高系统的实时性、兼容性和扩充性。
可以通过以太网交换机方便地与其它系统进行连接和数据信息共享，对于大型的系统还可设置数据服务器和网关服务器与其它系统进行连接。
3）现场层现场层主要任务是将现场的各种配电系统的运行参数进行采集和测量，并将采集和测量的各种数据传输给监控系统。
其主要设备是：嵌入式电能仪表、导轨式电能仪表和能断路器及四遥单元等。
这些装置或仪表依据一次设备的需要进行配置，并装设在现场的配电屏或开关柜上。
上述设备均相互独立完成各自的功能，不依赖主控计算机运行，具备RS485通信接口。
