大型公共建筑能耗监测系统介绍

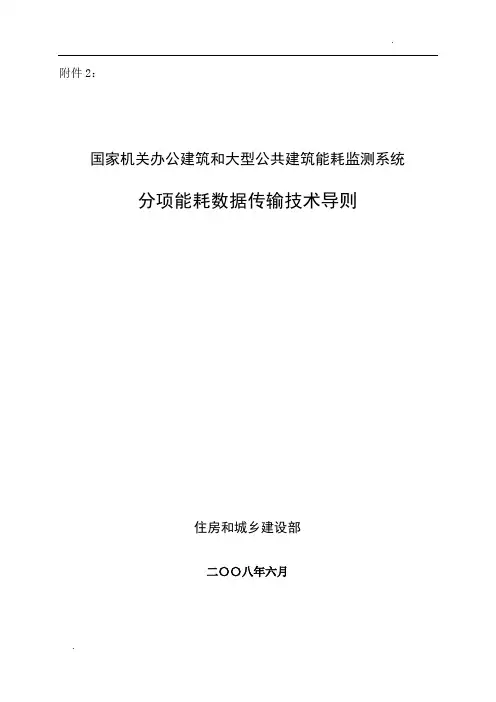

附件2：国家机关办公建筑和大型公共建筑能耗监测系统分项能耗数据传输技术导则住房和城乡建设部二〇〇八年六月为指导各地国家机关办公建筑和大型公共建筑能耗监测系统建设，住房和城乡建设部组织有关专家，以我国现行相关标准为依据，在总结吸收国内已有能耗监测系统建设成果和经验基础上，结合我国国家机关办公建筑和大型公共建筑能耗监测系统分项能耗数据传输要求，研究制定了本导则。

本导则包括总则、术语、数据传输系统的一般规定、系统连接方式、数据采集器功能要求、数据传输过程和通信协议、应用层数据包格式等部分。

本导则由住房和城乡建设部负责管理，由主编单位负责具体技术内容的解释。

本导则主编单位：清华大学建筑节能研究中心联系人：李一力电话：010-********住房和城乡建设部信息中心联系人：杨柳忠电话：010-********本导则参编单位：中国建筑科学研究院深圳市建筑科学研究院天津大学建筑节能中心1 总则 (1)2 术语 (1)3 数据传输系统的一般规定 (2)4 系统连接方式 (3)5 数据采集器功能要求 (4)6 数据传输过程和通信协议 (6)7 应用层数据包格式 (7)附录1 数据采集器性能指标和电磁兼容性要求 (9)附录2 数据采集器身份认证过程和数据加密 (11)附录3 数据采集器和数据中心通信过程 (12)附录4 数据传输的XML数据格式 (13)1 总则1.1 适用范围本导则适用于国家机关办公建筑和大型公共建筑能耗动态监测系统（以下简称本系统）中能耗计量装置、数据采集器和各级数据中心之间的能耗数据传输。

本导则规定了数据传输系统的网络结构，系统设备的功能，以及数据传输的过程和数据格式。

本导则不限制系统扩展的内容，但在扩展内容时不得与本导则中所使用或保留的系统结构、设备功能、传输过程和数据格式相冲突。

根据通信技术的发展，本导则将适时修订。

1.2 引用标准以下标准和规范所含条文，在本导则中被引用即构成本导则的条文，与本导则同效。

附件:国家机关办公建筑和大型公共建筑能耗监测系统软件开发指导说明书住房和城乡建设部二〇〇九年二月前言为指导各地国家机关办公建筑和大型公共建筑能耗监测系统建设,住房和城乡建设部组织有关专家,在总结吸收国内已有能耗监测系统建设成果和经验基础上,结合我国国家机关办公建筑和大型公共建筑能耗监测系统省级、市级数据中心(或数据中转站的业务需求,并综合考虑建立起全国联网的能耗监测系统需求,研究制定了本软件开发指导说明书。

本软件开发指导说明书包括综述、软件系统框架、数据传输需求和系统安全需求等内容,以及针对省市级数据中心规范关键数据的数据库结构和数据上传xml格式等两个附录。

本软件开发指导说明书由住房和城乡建设部负责管理,由编制单位负责具体技术内容的解释。

本软件开发指导说明书编制单位:住房和城乡建设部信息中心、中国建筑科学研究院、深圳市建筑科学研究院、清华大学建筑节能研究中心和天津大学建筑节能中心。

联系人:杨柳忠电话:010-******** 传真:010-********目录1综述 (12软件系统框架 (32.1 系统功能框架图 (32.2 应用层软件功能描述 (4 2.2.1数据采集软件子系统 (4 2.2.2数据处理子系统 (42.2.3数据上报子系统 (62.2.4数据接收子系统 (62.2.5消息管理子系统 (62.2.6数据分析展示子系统 (7 2.2.7建筑业主服务子系统 (7 2.2.8公众服务子系统 (82.2.9信息维护子系统 (82.2.10系统监测子系统 (9 2.3 分项能耗计算规则 (9 2.4 平台数据库结构 (102.5 平台开放性和扩展性 (10 3数据传输需求 (113数据传输需求 (113.1 数据上传 (113.2 数据接收 (123.3 数据上传的XML接口要求 (144系统安全需求 (154.1 访问控制功能 (154.2 数据安全控制 (164.3 网络安全控制 (161综述随着我国经济社会的发展和环境资源压力越来越大,节能减排形势严峻。

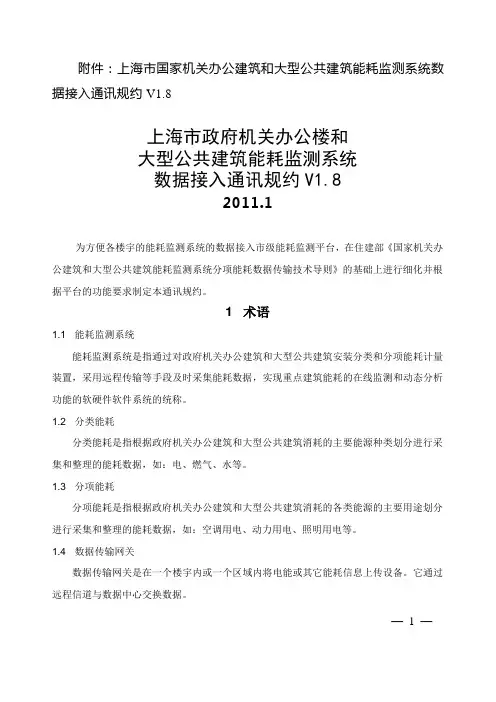

附件：上海市国家机关办公建筑和大型公共建筑能耗监测系统数据接入通讯规约V1.8上海市政府机关办公楼和大型公共建筑能耗监测系统数据接入通讯规约V1.82011.1为方便各楼宇的能耗监测系统的数据接入市级能耗监测平台，在住建部《国家机关办公建筑和大型公共建筑能耗监测系统分项能耗数据传输技术导则》的基础上进行细化并根据平台的功能要求制定本通讯规约。

1 术语1.1 能耗监测系统能耗监测系统是指通过对政府机关办公建筑和大型公共建筑安装分类和分项能耗计量装置，采用远程传输等手段及时采集能耗数据，实现重点建筑能耗的在线监测和动态分析功能的软硬件软件系统的统称。

1.2 分类能耗分类能耗是指根据政府机关办公建筑和大型公共建筑消耗的主要能源种类划分进行采集和整理的能耗数据，如：电、燃气、水等。

1.3 分项能耗分项能耗是指根据政府机关办公建筑和大型公共建筑消耗的各类能源的主要用途划分进行采集和整理的能耗数据，如：空调用电、动力用电、照明用电等。

1.4 数据传输网关数据传输网关是在一个楼宇内或一个区域内将电能或其它能耗信息上传设备。

它通过远程信道与数据中心交换数据。

— 1 —1.5 数据中心数据中心采集并存储其管理区域内监测建筑的能耗数据，并对本区域内的能耗数据进行处理、分析、展示和发布。

2 通讯方式和传输内容2.1 数据传输网关使用基于IP协议承载的有线或者无线方式和数据中心连接。

2.2 数据中心具有固定IP地址或者网络域名，方便数据传输网关接入。

2.3 数据传输网关应将采集到的能耗数据进行定时远传，能耗数据每1小时（整点）上传1次，心跳信息每20分钟上传一次。

2.4 能耗数据包括分项能耗瞬时累计值（有功电度）和每块电表能耗瞬时累计值（有功电度）。

分项能耗读数通过和分项相关的电表读数运算得出，需上传的分项能耗见附录1。

2.5 在远传前数据传输网关应对能耗数据包进行加密处理。

2.6 如因传输网络故障等原因未能将数据定时远传，则待传输网络恢复正常后数据传输网关应利用存储的数据进行断点续传。

公共建筑能耗监测系统技术规程一、引言公共建筑是市政工程中不可缺少的一项基础设施，包括城市道路、公园、广场、政府大楼、学校、博物馆、图书馆、医院、体育馆、剧院等建筑文化设施。

随着城市化进程的不断加快，公共建筑数量不断增多，其能耗问题已经成为了一个不可忽视的问题。

为了控制公共建筑能耗的问题，提高能源使用效率，减少虚耗，从而实现可持续发展，公共建筑能耗监测系统应运而生。

本文首先介绍了公共建筑能耗监测系统的定义和特点，然后详细讨论了公共建筑能耗监测系统技术规程。

二、公共建筑能耗监测系统的定义和特点公共建筑能耗监测系统是指通过独立的系统或与其他系统相结合，对公共建筑的能耗进行监测和管理的一种技术手段。

其主要包括监测仪表、监测系统、数据通信、数据库和数据处理等组成部分。

公共建筑能耗监测系统的特点主要有以下几点：（1）智能化：公共建筑能耗监测系统通过采用智能化控制技术，可自动控制空调、照明、水暖等设备的使用，从而实现能源的合理使用和管理；（2）实时监测：公共建筑能耗监测系统可以实时监测能源使用情况，对节能降耗措施的实施效果进行精细化评估，有利于节能减排和精细管理；（3）集成性：公共建筑能耗监测系统可以与其他智能化控制系统相结合，形成一个完整的智能化控制系统，对公共建筑实施智能化管理；（4）数据可视化：公共建筑能耗监测系统可以将监测数据通过界面呈现出来，使数据可视化，便于管理人员对于数据的分析和辅助决策。

三、公共建筑能耗监测系统技术规程1、监测仪表技术规程（1）精度：监测仪表的精度应符合国家标准，以确保监测数据的准确性；（2）稳定性：监测仪表的稳定性应符合国家标准，以确保监测数据的稳定性；（3）适用性：监测仪表应选用适用于公共建筑的仪表进行监测，以确保监测数据的准确性和可靠性；（4）可靠性：监测仪表应选用可靠的仪表进行监测，以确保监测数据的可靠性和准确性。

2、监测系统技术规程（1）数据采集方式：监测系统应选择可靠、准确的数据采集方式进行数据采集，以确保监测数据的准确性和可靠性；（2）数据传输方式：监测系统应选择可靠、高效的数据传输方式进行数据传输，以确保监测数据的实时性和可靠性；（3）数据处理方式：监测系统应采用先进的数据处理技术进行数据处理，以确保监测数据的精准性和可视化程度；（4）监测报警功能：监测系统应具备监测报警功能，及时发现能源浪费等问题，并进行有效的警报和处置。

国家机关办公建筑和大型公共建筑能耗监测系统楼宇分项计量设计安装技术导则国家机关办公建筑和大型公共建筑能耗监测系统是指通过对建筑内各个系统的能耗进行监测和分析，以实现能源管理和节能减排的目标。

而楼宇分项计量是能耗监测系统中的一个重要环节，它能够准确地评估建筑内不同用途区域的能耗，并提供合理的调整方案。

楼宇分项计量的设计和安装技术是确保能耗监测系统有效运行的关键，下面将对其进行详细介绍。

首先，在楼宇分项计量的设计过程中，需要考虑到建筑的功能特点和使用需求。

根据不同的用途区域，可以将建筑划分为办公区、公共区、储备区等，然后针对每个区域进行单独计量。

例如，办公区可以按照不同楼层进行划分，而公共区则可以按照楼栋进行划分。

这样可以更细致地了解不同区域的能耗情况，并进行合理的能源管理和调整。

其次，在安装技术方面，需要注意以下几点。

首先是计量设备选择和安装。

计量设备应选择品质可靠、技术先进的产品，并按照要求进行安装和调试，确保数据的准确性和稳定性。

其次是通信设备的安装。

通信设备用于将计量数据传输至监测系统，因此需要保证设备的稳定性和兼容性，同时保障数据传输的安全性。

再者是数据采集和处理技术。

数据采集应遵循一定的时间间隔和频率，在确保数据准确性的同时，可以做到实时监测和分析。

数据处理可以采用专业的软件系统，进行数据的存储、分析和展示，以便于能源管理人员进行决策和调整。

此外，楼宇分项计量的设计和安装还需要考虑到以下几个方面。

首先是监测点的选择和设置。

监测点的设置应覆盖到建筑的主要用能设备和系统，并考虑到不同区域的实际情况和需求。

其次是能耗数据的采集和处理。

数据采集可以采用自动化的方式，通过传感器、电表等设备实时采集数据，并进行处理和分析。

再者是能源消耗的分析和评估。

通过对能耗数据的分析，可以评估建筑的能源利用情况，并制定合理的节能策略。

最后是能耗监测系统的运维和管理。

建立科学的运维和管理机制，定期对设备进行维护和检修，保证系统的正常运行。

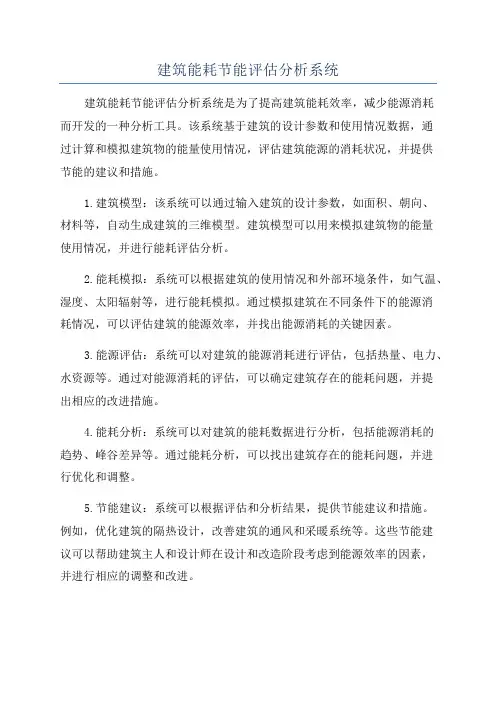

建筑能耗节能评估分析系统建筑能耗节能评估分析系统是为了提高建筑能耗效率，减少能源消耗而开发的一种分析工具。

该系统基于建筑的设计参数和使用情况数据，通过计算和模拟建筑物的能量使用情况，评估建筑能源的消耗状况，并提供节能的建议和措施。

1.建筑模型：该系统可以通过输入建筑的设计参数，如面积、朝向、材料等，自动生成建筑的三维模型。

建筑模型可以用来模拟建筑物的能量使用情况，并进行能耗评估分析。

2.能耗模拟：系统可以根据建筑的使用情况和外部环境条件，如气温、湿度、太阳辐射等，进行能耗模拟。

通过模拟建筑在不同条件下的能源消耗情况，可以评估建筑的能源效率，并找出能源消耗的关键因素。

3.能源评估：系统可以对建筑的能源消耗进行评估，包括热量、电力、水资源等。

通过对能源消耗的评估，可以确定建筑存在的能耗问题，并提出相应的改进措施。

4.能耗分析：系统可以对建筑的能耗数据进行分析，包括能源消耗的趋势、峰谷差异等。

通过能耗分析，可以找出建筑存在的能耗问题，并进行优化和调整。

5.节能建议：系统可以根据评估和分析结果，提供节能建议和措施。

例如，优化建筑的隔热设计，改善建筑的通风和采暖系统等。

这些节能建议可以帮助建筑主人和设计师在设计和改造阶段考虑到能源效率的因素，并进行相应的调整和改进。

6.可视化界面：系统通常具有友好的可视化界面，以便用户对能耗数据和分析结果进行查看和理解。

用户可以通过界面进行参数设置、模拟运行、能源消耗数据查看等操作。

建筑能耗节能评估分析系统对于节约能源、降低能耗、改善建筑环境质量具有重要意义。

通过该系统，可以及时评估和分析建筑的能源消耗情况，找出能耗问题，并提供相应的节能建议和措施。

这有助于建筑主人和设计师在建筑设计和改造过程中，充分考虑到能源效率的因素，从而提高建筑的能耗效率，实现可持续发展的目标。

同时，该系统还可以用作能源监测和管理的工具，帮助建筑主人实时监测能源消耗情况，并进行调整和控制，以实现最佳的能源利用效益。

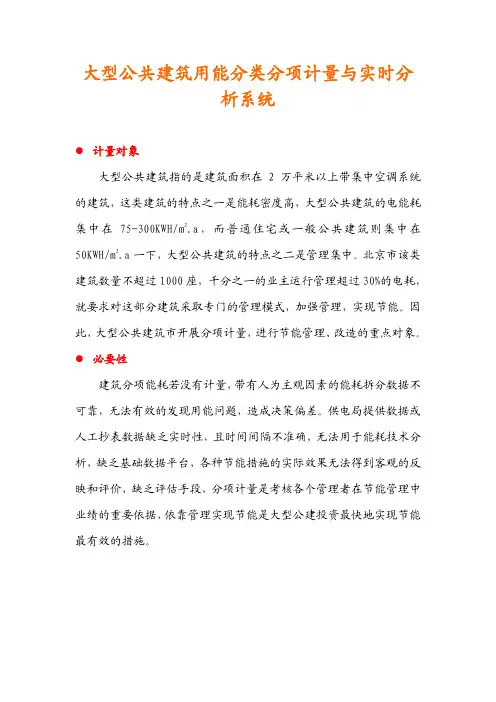

大型公共建筑用能分类分项计量与实时分析系统l计量对象大型公共建筑指的是建筑面积在2万平米以上带集中空调系统的建筑，这类建筑的特点之一是能耗密度高，大型公共建筑的电能耗集中在75-300KWH/m2.a，而普通住宅或一般公共建筑则集中在50KWH/m2.a一下，大型公共建筑的特点之二是管理集中。

北京市该类建筑数量不超过1000座，千分之一的业主运行管理超过30%的电耗，就要求对这部分建筑采取专门的管理模式，加强管理，实现节能。

因此，大型公共建筑市开展分项计量，进行节能管理、改造的重点对象。

l必要性建筑分项能耗若没有计量，带有人为主观因素的能耗拆分数据不可靠，无法有效的发现用能问题，造成决策偏差。

供电局提供数据或人工抄表数据缺乏实时性，且时间间隔不准确，无法用于能耗技术分析，缺乏基础数据平台，各种节能措施的实际效果无法得到客观的反映和评价，缺乏评估手段，分项计量是考核各个管理者在节能管理中业绩的重要依据，依靠管理实现节能是大型公建投资最快地实现节能最有效的措施。

l用电模型与指标系统图一：用电分项计量模型l大型公建分项计量架构分项采集楼宇内照明用电总量、办公用电总量、公共用电总量、电梯总用电量、空调用电总量等，通过数据采集站，数据中专站，往国家级、省市级数据中心提供能耗数据。

同时形成省和国家两级数据中心，针对国家机关办公建筑和大型公共建筑进行能耗数据的采集、存储、分析应用，为地方和中央制定节能改造方面的政策和制度提供有力的数据依据和技术支撑。

在此基础上，通过能耗统计、能源审计、能效公示、用能定额和超定额加价等制度，促使国家机关办公建筑和大型公共建筑提高节能运行管理水平，为进一步节能改造准备条件。

图二：大型公建分类分项计量系统架构图 因为每一座公共建筑的配电都不完全相同，比较每一座公共建筑的总电耗没有任何意义，每座建筑的面积、人口密度、用电设备各不相同，总耗电量没有可比性，所以必须实行分项计量。

实行分项计量后，才能对不同的公共建筑的同类用电做有效比较，如：可以比较每一座大型公建的同时间段内每平米的照明用电大小，有了比较数据，就可以分析哪些建筑是节能的哪些建筑是耗能的，对于超过用电标准的要加价处罚，低于用电标准的进行奖励，也便于业主分析用电耗能特点和下一步用电用能的管理，使其用能趋于合理，实现节能的目的。

上海市公共建筑用能监测系统工程技术标准【深度学习】1.引言上海市公共建筑用能监测系统工程技术标准是指导和规范上海公共建筑用能监测系统工程建设的技术标准，其制定对于提高建筑节能水平、推动绿色建筑发展具有重要意义。

本文将深入探讨上海市公共建筑用能监测系统工程技术标准，帮助读者更深入地理解这一标准的内容和意义。

2.基本概念2.1 用能监测系统用能监测系统是指为了实现对建筑用能情况进行监测、评估和管理而设计的系统。

它可以通过数据采集、分析和反馈，帮助建筑管理者更好地了解建筑的能耗情况，从而制定科学的节能措施。

2.2 上海市公共建筑上海市公共建筑是指为公众提供服务的建筑，如学校、医院、图书馆、体育馆等。

这些建筑的能耗情况直接关系到公共资源的利用效率和环境保护。

3.技术标准3.1 制定背景上海市公共建筑用能监测系统工程技术标准的制定，是为了贯彻落实国家和上海市对于建筑节能的政策，推动绿色建筑的发展，提高公共建筑的能源利用效率。

3.2 内容要求这一技术标准包括了用能监测系统的设计、安装、运行和维护等方面的要求。

它要求监测系统具备远程监测、数据存储、能源数据分析等功能，并且需要满足一定的精度和稳定性要求。

4.个人观点4.1 对于上海市公共建筑用能监测系统工程技术标准的重要性我认为这一技术标准的制定不仅有助于提高上海市公共建筑的节能水平，也将推动整个建筑行业向绿色、可持续的方向发展。

通过规范建筑用能监测系统的设计和运行，可以更好地实现能源的有效利用，降低建筑的能耗，也有助于减少对环境的负面影响。

4.2 对于技术标准的落实和监督除了制定技术标准，我认为更加重要的是要加强对于技术标准的落实和监督。

只有当技术标准得到有效执行，建筑用能监测系统才能真正发挥作用。

建立相关的监督检查机制是至关重要的。

5.总结与回顾上海市公共建筑用能监测系统工程技术标准的制定是建筑节能工作的重要一步。

通过落实这一技术标准，可以有效提高公共建筑的节能水平，推动建筑行业向绿色、可持续的方向发展。

能耗监控系统背景和需求统计显示，在所有公共建筑中商场耗电最多。

而国家机关办公建筑、大专院校的学生宿舍以及写字楼、酒店、商场、体育场馆和医院等，每平米建筑的耗电量商场最高。

能耗监控系统是指通过对国家机关办公建筑和大型公共建筑安装分类和分项能耗计量装置，采用远程传输等手段及时采集能耗数据，实现重点建筑能耗的在线监测和动态分析。

2系统介绍能耗监控系统由北京融智兴华基于物联网技术综合运用现代电力监控技术、环境监控技术、热量监控技术、自动控制技术与和现代先进的网络、微电子与软件技术设计构建而成的全面综合监测与智能化自动控管系统。

能耗监控系统集能耗能效全面综合实时监测、智能化自动节能控制于一体，不仅可为节能减排工作提供有力的技术支撑，更可实现能源的按需精细化使用。

还可为各类节能用能措施的能耗能效评估及其改进、提高提供第一手的实时数据支持。

能耗监控系统全面涵盖了供电、供水、空调、照明、通风、供暖、电器等设备的能源应用量的控制与测量。

支持各级各类设备的分级、分类、分区授权监测授权控管，既可满足集中监测控管的需求，又可实现使用用户在统一的原则、标准指导下灵活使用控管的需求。

设计原则可靠性、稳定性原则系统设备硬件均采用高可靠性的工控级产品，在运行环境温湿度范围、抗电磁干扰、噪声震动、空气含尘量等方面具有高于被监控环境的良好适应性。

监测与控制执行设备均采用双电源结构，任何一个电源出现问题都不会出现系统供电的中断。

内置应急电源模块，系统可选配为自身及前端采集监控设备提供备用应急电源，在系统外的市电及UPS全部中断的情况下可启动后备电源支持系统延时运行，使监测信息能够在系统彻底断电终止运行前传送到达监控管理人员。

控制执行器的每路被管理电源均采用通断双路控制信号并行控制，并默认常闭输出，在控制主机出现故障、控制线路被意外拔掉有以及控制器自身断电重启等可预见的极端情况下，运行网设备的供电线路可以保持状态，以免造成系统供电中断影响被控设备的正常用电。

上海国家机关办公建筑和⼤型公共建筑能耗监测系统区平台附件：上海市国家机关办公建筑和⼤型公共建筑能耗监测系统区（县）级平台验收技术要求⼀、技术⽂档要求平台技术⽂档验收资料应当包括平台设计⽅案、系统硬件配置和⽹络结构说明、安装调试说明、使⽤和维护说明书、⽤户试运⾏报告、系统评测报告等⽂档资料。

系统评测报告应当由具有资质的第三⽅评测机构出具。

⼆、功能要求平台所⽤的软件应当包含能耗数据采集、处理、上传、统计、分析和管理功能，其验收技术要求如下。

（⼀）能耗数据采集1、平台应当存储建筑基础信息、建筑围护结构信息、⽤能监测实施单位等基本信息，并提供录⼊、查询、更新等⽤户界⾯。

2、平台应当能够接收区县所属建筑上传的能耗数据，传输通信规约、建筑能耗数据的分类分项能耗代码应当符合上海市⼯程建设规范《公共建筑⽤能监测系统⼯程建设技术规范》（DGJ08-2068）的要求。

3、平台采集的建筑能耗数据应当包括建筑总⽤电、照明插座⽤电、动⼒系统⽤电、特殊系统⽤电等分项能耗。

（⼆）能耗数据处理1、平台应当能够根据接收能耗数据计算出单幢建筑分类分项能耗的⼩时、⽇、周、⽉、年数据，包括总能耗、单位建筑⾯积能耗、单位空调⾯积能耗。

2、平台应当能够计算按建筑类型（国家机关办公建筑、⼤型公共建筑）和建筑功能（办公、商场、宾馆、⽂化教育、医疗卫⽣、体育、综合、其它）区分的时、⽇、周、⽉、年数据和分项能耗数据。

3、平台应当具有建筑基础信息同步功能，建筑信息数据在增、删、改时应保证市区两级平台建筑基础信息的⼀致性。

（三）能耗数据上传平台应当将能耗数据上传到市级平台，上传的能耗数据应当包括以下内容：1、单幢建筑的时、⽇、周、⽉、年分类分项能耗数据及总能耗、单位建筑⾯积能耗、单位空调⾯积能耗数据；2、按不同建筑类型和功能汇总的时、⽇、周、⽉、年分类分项能耗数据；3、平台的逐时能耗数据每⼩时上传1次，⽇、周、⽉、年的能耗数据分别在下⼀时段的开始时间传输。

国家机关办公建筑和大型公共建筑能耗监测系统中央级平台功能定义说明书一、中央级平台目标定位1.中央级平台的主要用户国家机关办公建筑和大型公共建筑能耗监测系统中央级平台是在各省市的建筑能耗监测平台和国务院、教育部等直属机构的建筑能耗监测平台（以下简称下级平台）基础上建立的一个全国数据汇总分析平台，设在国家建筑节能行业主管部门（住房和城乡建设部）。

中央级平台的用户主要有：（1）住房和城乡建设部相关部门；（2）财政部相关部门；（3）国家从事建筑节能研究的授权用户；（4）其他相关人员。

2.中央级平台的主要功能总结管理用户和研究用户对中央级平台的需求定位，提出中央级平台的主要功能如下：（1）维护全国统一的数据字典，安排各省、市平台和国务院、教育部等直属机构平台的数据中心代码和数据传输时刻；（2）接收下级平台上传的数据，并下发数据字典和其他需要统一更新的数据；（3）了解各城市各类建筑主要分类分项能耗的平均值，初步掌握各城市建筑能耗基本特点；（4）从建筑功能、建筑结构、建筑外墙形式、建筑空调供热形式、气候带、时间段、节能改造措施等多种角度对各下级平台上传的能耗数据进行比较分析，评估各类型建筑节能潜力，为制订用能定额标准和各项管理政策提供依据；（5）跟踪各重点关注建筑的动态能耗数据，初步掌握标杆建筑节能特点，并与民用建筑能耗统计系统对应数据进行校验，总结节能改造和节能运行经验；（6）结合数据上传情况，评价各下级平台的建筑能耗监测系统建设、运行和管理成效；（7）向财政部、发改委等相关部委展示建筑能耗监测的成果。

二、中央级平台数据内容和数据交换方式1.中央级平台的数据内容为实现中央级平台的功能定位，综合考虑数据统计分析需求和数据上报效率之间的平衡关系，初步确立中央级平台的数据内容为各下级平台上传的建筑基础信息、建筑逐时分类能耗数据和第一级分项能耗数据，以及由此汇总得到的各层级分类分项能耗汇总值和平均值。

各下级平台向中央级平台上报抽稀后的建筑能耗数据，在现有技术条件下具有充分的可行性，测算依据如下：（1）增加建筑能耗数据不会带来存储方面的很大压力。

附件5：国家机关办公建筑和大型公共建筑能耗监测系统建设、验收与运行管理规范住房和城乡建设部二〇〇八年六月前言为指导各地国家机关办公建筑和大型公共建筑能耗监测系统建设，住房和城乡建设部组织有关专家，以我国现行相关标准为依据，在总结吸收国内已有能耗监测系统建设成果和经验基础上，结合我国国家机关办公建筑和大型公共建筑能耗监测系统建设、验收和运行管理要求，研究制定了本导则。

本导则包括总则、术语、基本规定、技术方案评审、建设过程监管、项目验收、系统运行监管等部分。

本导则由住房和城乡建设部负责管理，由主编单位负责具体技术内容的解释。

本导则主编单位：住房和城乡建设部信息中心联系人：杨柳忠电话：010-********本导则参编单位：中国建筑科学研究院深圳市建筑科学研究院清华大学建筑节能研究中心天津大学建筑节能中心目录1 总则 (1)2 术语 (1)3 基本规定 (2)4 技术方案评审 (3)5 建设过程监管 (4)6 项目验收 (4)7 系统运行监管 (6)1 总则1.1 编制目的为指导国家机关办公建筑和大型公共建筑能耗监测系统的建设、验收、运行的管理工作，特制定本规范。

1.2 适用范围凡使用国家财政拨款建设的国家机关办公建筑和大型公共建筑能耗监测系统项目的建设、验收和运行的管理工作，都适用本规范。

各省（自治区、直辖市）和城市除了遵守本管理规范和相关技术导则，还可以制定所辖区域的能耗监测系统管理规范和技术导则的实施细则。

1.3 本规范编制依据《关于加强国家机关办公建筑和大型公共建筑节能管理的实施意见》（建设部、财政部：建科[2007]245号）《国家机关办公建筑和大型公共建筑能耗监测系统建设实施方案》《国家电子政务工程建设项目管理暂行办法》（中华人民共和国国家发展和改革委员会令第55号）1.4 与本规范相关的其他标准规范本规范参照了国家机关办公建筑和大型公共建筑能耗监测系统以下技术导则：《分项能耗数据采集技术导则》《楼宇计量装置技术导则》《分项能耗数据传输技术导则》《数据中心建设技术导则》2 术语2.1 国家机关办公建筑和大型公共建筑国家机关办公建筑是指从事国家管理和行使国家权力的机关的办公建筑，包括国家各级党委、政府、人大、政协、法院、检察院等机关的办公建筑；大型公共建筑是指除国家机关办公建筑之外的单体建筑面积2万平方米以上的公共建筑。

国家机关办公建筑和大型公共建筑能耗监测系统设备技术要求一、能源管理工作站技术要求1、数据采集支持带数字接口的电表、水表、蒸汽表、天然气表、热量表、油表等的数据采集。

支持MODBUS、DL/T645、CJ/T 188等设备及终端的标准及规约。

规约具备易扩展性，采用规约库方式，接入新的规约不影响系统的正常运行。

通道支持串口、拨号、GPRS、CDMA、以太网等通讯通道。

支持实时采集、自动周期采集（定时采集），自动抄表方案可配置（1分钟～24小时）。

支持数据传输正确性检验，异常数据自动标识。

系统需支持断点续传功能。

能自动保存最后一包有效数据所对应的日期时间，如果出现故障，恢复后（或下一次自动采集时）能自动从上次传输的断点处开始续传数据，保证数据传输的高效性并且不会丢失任何数据。

支持并行处理，能同时对多个设备进行数据采集。

能实现采集任务在多台前置机间的自动分配、实时均衡，也可以实现手动分配。

采集数据、重要参数数据、运行状态参数等需采用内存共享机制，以提高运行效率。

2、数据处理原始数据校验采集的报文数据经过解析后，得到原始数据，原始数据先做合法性及完备性检验，如计量装置负数表码、计量装置表码倒走、瞬时量码值超阈值、满码的情况。

针对以上几种情况，系统要求能给出报警，并进行相应处理。

数据综合统计、分析能耗数据的综合统计、分析需要实现以下功能：各建筑分类能耗数据小时、日、月、年等时间段内的统计、计算。

各建筑分项能耗数据小时、日、月、年等时间段内的统计、计算。

各建筑分层能耗数据小时、日、月、年等时间段内的统计、计算。

各建筑单位面积平均能耗计算。

各部门、各科室的能耗计算。

各建筑人均能耗计算。

不同建筑类型的能耗指标最大、最小、平均值计算。

各建筑能耗标煤转换计算和统计。

3、数据查询与展示要求能方便实现客户端查询和各级管理人员的动态WEB查询，查询界面能适应各级管理人员的要求能够支持灵活的条件组合查询和对比分析，各类统计分析的数据可灵活采用棒图、饼图、折线图、曲线图等多种图表方式直观的展示，展示信息均可下载、EXCEL输出及手工、定时打印功能。
