龙门铣床本⼈有此课题全套资料，需要的QQ：561014150 有偿本科⽣毕业设计（论⽂）开题报告论⽂题⽬：龙门铣床横向进给系统设计与实体建模学院：机械⼯程学院专业班级：机械设计制造及其⾃动化学⽣姓名：指导教师：开题时间：2011 年 4 ⽉15 ⽇1、铣床及其分类：1.1、发展历史铣床是⼀种⽤途⼴泛的机床，在铣床上可以加⼯平⾯（⽔平⾯、垂直⾯）、沟槽（键槽、T形槽、燕尾槽等）、分齿零件（齿轮、花键轴、链轮乖、螺旋形表⾯（螺纹、螺旋槽）及各种曲⾯。
此外，还可⽤于对回转体表⾯、内孔加⼯及进⾏切断⼯作等。
铣床在⼯作时，⼯件装在⼯作台上或分度头等附件上，铣⼑旋转为主运动，辅以⼯作台或铣头的进给运动，⼯件即可获得所需的加⼯表⾯。
由于是多⼑断续切削，因⽽铣床的⽣产率较⾼。
⽤铣⼑对⼯件进⾏铣削加⼯的机床。
铣床除能铣削平⾯、沟槽、轮齿、螺纹和花键轴外，还能加⼯⽐较复杂的型⾯，效率较刨床⾼，在机械制造和修理部门得到⼴泛应⽤。
铣床最早是由美国⼈E.惠特尼于1818年创制的卧式铣床。
为了铣削⿇花钻头的螺旋槽，美国⼈J.R.布朗于1862年创制了第⼀台万能铣床，是为升降台铣床的雏形。
1884年前后出现了龙门铣床。
20世纪20年代出现了半⾃动铣床，⼯作台利⽤挡块可完成“进给-快速”或“快速-进给”的⾃动转换。
1950年以后，铣床在控制系统⽅⾯发展很快，数字控制的应⽤⼤⼤提⾼了铣床的⾃动化程度。
尤其是70年代以后，微处理机的数字控制系统和⾃动换⼑系统在铣床上得到应⽤，扩⼤了铣床的加⼯范围，提⾼了加⼯精度与效率。
随着机械化进程不断加剧，数控编程开始⼴泛应⽤与于机床类操作，极⼤的释放了劳动⼒。
数控编程铣床将逐步取代现在的⼈⼯操作。
对员⼯要求也会越来越⾼，当然带来的效率也会越来越⾼。
1.2、主要分类⼀、按布局形式和适⽤范围加以区分（1）升降台铣床：有万能式、卧式和⽴式等，主要⽤于加⼯中⼩型零件，应⽤最⼴。
（2）龙门铣床：包括龙门铣镗床、龙门铣刨床和双柱铣床，均⽤于加⼯⼤型零件。
技能认证铣工初级考试(习题卷21)第1部分：单项选择题，共73题，每题只有一个正确答案,多选或少选均不得分。
1.[单选题]沿加工轮廓的延长线进刀时需要采用( )方法。
A)法向B)切向C)轴向D)法向或切向答案:D解析:2.[单选题]下列各组指令中,哪一组全是模态指令?（ ）A)G0 G02 G17 G04B)G01 G41 G73 G28C)G02 G43 G81 G91D)G01 G02 G03 G92答案:C解析:3.[单选题]圆柱齿轮的全齿高是（ ）A)2.25mB)1.25 mC)1.5 mD)2.2 m答案:A解析:4.[单选题]基本偏差为( )与不同基本偏差的轴的公差带形成各种配合的一种制度称为基孔制。
A)不同孔的公差带B)一定孔的公差带C)较大孔的公差带D)较小孔的公差带答案:B解析:5.[单选题]违反安全操作规程的是（ ）。
A)使用不熟悉的机床和工具B)严格遵守生产纪律C)严格遵守生产纪律D)执行国家劳动保护政策答案:A解析:6.[单选题]《公民道德建设实施纲要》提出，要充分发挥社会主义市场经济机制的积极作用，人们必须增强（ ）。
A)自立意识、竞争意识、效率意识、民主法制意识、开拓创新精神B)个人意识、协作意识、效率意识、物质利益观念、改革开放意识C)个人意识、竞争意识、公平意识、民主法制意识、开拓创新精神D)自立意识、协作意识、公平意识、物质利益观念、改革开放意识答案:A解析:7.[单选题]表示主运动及进给运动大小的参数是( )。
A)切削速度B)切削用量C)进给量D)切削深度答案:B解析:8.[单选题]凸轮机构中的压力角是指( )间的夹角。
A)凸轮上接触点的法线与该点线速度B)轮上接触点的切线与从动件的运动方向C)凸轮上接触点的法线与从动件的运动方向D)凸轮上任意两母线答案:C解析:9.[单选题]端面铣削，在铣削用量选择上，可采用（ ）。
A)较低铣削速度，较大进给量B)较高铣削速度，较小进给量C)较低铣削速度，较小进给量D)较高铣削速度，较大进给量答案:D解析:10.[单选题]装配工艺（ ）的内容包括装配技术要求及检验方法。
铣工高级习题库（附参考答案）一、单选题（共80题，每题1分，共80分）1、用高速钢刀具铣削高温奥氏体钢，铣削速度控制在( )m/min左右。
A、20B、15C、10D、5正确答案：B2、常用高速钢的牌号有( )。
A、YG3B、T12C、W6Mo5Cr4V2D、35正确答案：C3、一般装配图的识读包括( )个步骤。
A、6B、4C、3D、5正确答案：B4、铣曲线外形，应保持（）尤其是两个方向同时进给时更应注意。
A、逆铣B、顺铣和逆铣交叉C、顺铣正确答案：A5、用做图的最小区域法确定直线之间的误差时，则以包容误差曲线与端点连结之间的（）纵坐标值计。
A、距离B、1/2距离C、两倍距离正确答案：A6、用压板压紧工件时，垫块的高度应（）工件。
A、尽量高于B、稍高于C、尽量低于D、稍低于正确答案：B7、杠杆卡规的测量范围可分为( )种。
A、3B、5C、4D、6正确答案：D8、同要素的圆度公差比尺寸公差（）。
A、都可以B、小C、大D、相等正确答案：B9、随动作用式仿形铣床铣削模具时，模样通常可用( )、钢板、铝合金、木材、水泥、塑料或石膏等材料制造。
A、铸铜B、铸钢C、铸铁D、球铁正确答案：C10、光学合像水平仪测量范围为0～10mm/m和0～20mm/m，其零位应分别在( )mm/m和( )mm/m上。
A、6；12B、4；8C、5；10D、3；6正确答案：C11、关于高温合金钢加工刀具说法正确的是( )。
A、切削刃要锋利B、材料主要用硬质合金C、后角要小些D、前角为负正确答案：A12、当板状工件的长度与厚度之比超过（）倍时即称为薄形工件。
A、5B、25C、10正确答案：B13、凸轮铣削时退刀或进刀，最好在铣刀（）时进行。
A、静止B、切削C、正转D、反转正确答案：A14、铣削时的切削量对铣刀的使用寿命影响极大，其影响程度的（）为最大。
A、背吃刀量B、进给量C、切削速度正确答案：C15、随动作用式仿形铣床，其仿形销与模样之间的接触压力，可根据加工要求进行( )。
铣工高级工练习题库与答案一、单选题（共80题，每题1分，共80分）1.工件的孔与端面不垂直，产生的原因可能是( )。
A、铣床主轴窜动超差B、铣床主轴套筒移动对工作台垂直度超差C、铣床主轴回转中心对工作台面的平行度超差D、铣床主轴锥孔中心线圆跳动度超差正确答案：D2.以下说法正确的是( )。
A、根据凸轮导程计算配换齿轮的公式为：i＝KPz/P丝B、垂直铣削法是在分度头与工作之间配置交换齿轮，实现工件匀速转动C、垂直铣削法是指加工时工件和立铣刀的轴线都和工作台面相垂直的铣削方法D、垂直铣削法适用于有几条工作曲线的凸轮铣削正确答案：D3.一个完整的测量过程应包括测量对象、测量方法、测量精度和（）。
A、计量单位B、测量条件C、计量器具D、检验方法正确答案：A4.加工直径、螺距小的内螺纹，为提高生产效率，常采用（）。
A、攻丝B、套丝C、旋风车削螺纹D、高速车削螺纹正确答案：A5.工件加工平行度超差，其产生的原因不可能是( )。
A、铣床主轴锥孔中心线圆跳动超差B、铣床悬臂导轨对主轴回转中心线平行度超差C、铣床主轴回转中心线对台面的平行度超差D、铣床工作台面平行度超差正确答案：A6.三相笼型异步电动机由( )构成。
A、定子、转子和线圈B、定子、转子和支撑构件C、定子、转子和接线端子D、定子、转子和端盖正确答案：B7.铣削高温合金，铣削速度一般为( )m/min。
A、20～35B、15～25C、3～10D、4～20正确答案：D8.仿形铣床的主要特征是具有（）。
A、仿形头D.悬梁B、万能铣头C、立铣头正确答案：A9.调质处理的钢件主要是（）.A、模具B、主轴C、量具D、刀具正确答案：B10.两个文件不能在一个地方同时存储的条件是（）。
A、主文件名相同B、扩展名相同C、主文件名和扩展名均相同D、主文件名和扩展名均不同正确答案：C11.采用偏心元件来夹紧工件的( )，夹紧迅速，能够显着地缩减装卸工件的时间。
A、工作台B、底座C、刀具D、夹具正确答案：B12.关于铣削用量对切削温度的影响，以下说法正确的是( )。

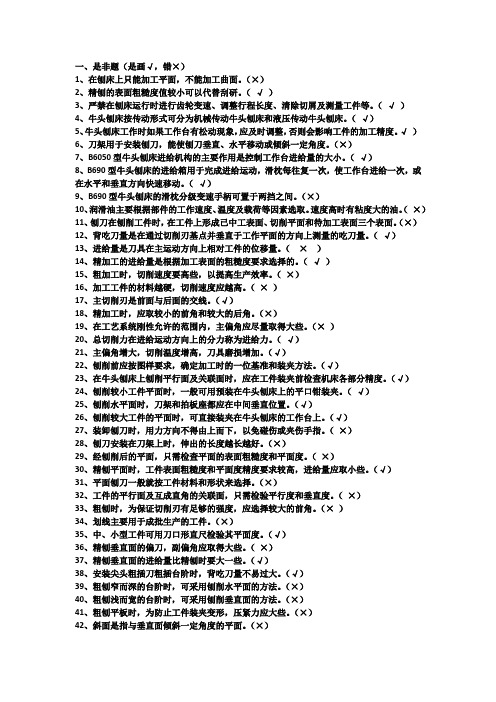

一、是非题（是画√，错×）1、在刨床上只能加工平面，不能加工曲面。
（×）2、精刨的表面粗糙度值较小可以代替刮研。
（√）3、严禁在刨床运行时进行齿轮变速、调整行程长度、清除切屑及测量工件等。
（√）4、牛头刨床按传动形式可分为机械传动牛头刨床和液压传动牛头刨床。
（√）5、牛头刨床工作时如果工作台有松动现象，应及时调整，否则会影响工件的加工精度。
√）6、刀架用于安装刨刀，能使刨刀垂直、水平移动或倾斜一定角度。
（×）7、B6050型牛头刨床进给机构的主要作用是控制工作台进给量的大小。
（√）8、B690型牛头刨床的进给箱用于完成进给运动，滑枕每往复一次，使工作台进给一次，或在水平和垂直方向快速移动。
（√）9、B690型牛头刨床的滑枕分级变速手柄可置于两挡之间。
（×）10、润滑油主要根据部件的工作速度、温度及载荷等因素选取。
速度高时有粘度大的油。
（×）11、刨刀在刨削工件时，在工件上形成已中工表面、切削平面和待加工表面三个表面。
（×）12、背吃刀量是在通过切削刃基点并垂直于工作平面的方向上测量的吃刀量。
（√）13、进给量是刀具在主运动方向上相对工件的位移量。
（×）14、精加工的进给量是根据加工表面的粗糙度要求选择的。
（√）15、粗加工时，切削速度要高些，以提高生产效率。
（×）16、加工工件的材料越硬，切削速度应越高。
（×）17、主切削刃是前面与后面的交线。
（√）18、精加工时，应取较小的前角和较大的后角。
（×）19、在工艺系统刚性允许的范围内，主偏角应尽量取得大些。
（×）20、总切削力在进给运动方向上的分力称为进给力。
（√）21、主偏角增大，切削温度增高，刀具磨损增加。
（√）22、刨削前应按图样要求，确定加工时的一位基准和装夹方法。
（√）23、在牛头刨床上刨削平行面及关联面时，应在工件装夹前检查机床各部分精度。
机加工基础题库(铣工)一、判断题:1、铣床主轴松动和工作台松动都会引起铣削时振动过大。
（√）2、在立式铣床上加工曲线时，立铣刀的直径应小于工件的最小凹圆弧直径。
（√）3、在立式铣床上，用端铣刀铣削平面时，若平面出现凹面，则可判断立式铣床主轴不垂直于工作台面。
( √ )4、铣刀的切削速度方向与工件的进给方向相同时，称为顺铣。
（√）5、在我们装夹刀具时，刀具装好后就可以开动主轴（×）6、只有在主轴停止旋转后，才能进行刀具装卸。
（√）7、在主轴旋转的情况下，可以变换主轴速度和铣头角度。
（×）8、机床各种手柄在工作时可以两名以上操作者同时操作。
（√）9、在操作加工零件过程中，要注视切削情况，人不能擅离机床，万一有突发情况，应按急停按钮。
（√）10、三个方向进给或快进移动时，手柄和齿轮没有危险。
（×）11、在加工不锈钢产品转速低可以不用冷却液（×）12、在立式铣床上铣曲线外形，立铣刀的直径应大于工件上最小凹圆弧的直径。
(×)13、铣刀的形状用途分类中锯片铣刀专用用于切各种形状的槽(×)14、铣削平面时，要获得较小的表面粗糙度值，无论是采用圆周铣还是端铣，都应减小进给速度和提高铣刀的转速。
(√)15、当按“停止”按钮时，主轴不能立即停止或产生反转现象，应及时请机修工修理调整。
（×）16、顺铣加工其特点，铣削平稳，刀刃耐用度高，工件表面质量也较好，但消耗在进给方向的功率较大。
（√）17、卧式铣床的主轴安装在铣床床身的上部。
（√）18、工件表面有硬皮存在时宜采用逆铣。
(√)19、长锥孔一般采用锥度的轴定位，可消除5个自由度，所以说锥孔定位具有很高的定心精度。
（√）20、X6132型铣床的纵、横和垂直三个方向的进给运动都是互锁的。
（√）21、铣平行面时，粗铣一刀后，发现两端尺寸有厚薄，则应把尺寸薄的一端垫高一些。
（×）22、铣削是常用的铣削方法之一，是指在铣床上用旋转着的铣刀切削金属。
铣工高级工模拟练习题（含参考答案）一、单选题（共80题，每题1分，共80分）1.用单角铣刀加工螺旋齿刀具齿槽，当工作台回转角度大于工件螺旋角时，铣出的前刀面截形呈（）状的齿形。
A、凹圆弧B、肚状C、平面正确答案：A2.检测型腔内的圆角和( )一般用样板进行。
A、高度B、斜度C、长度D、宽度正确答案：C3.在计算机内部，运算器运算的是（）。
A、二进制数B、十六进制数C、八进制数D、十进制数正确答案：A4.关于铣削用量对切削温度的影响，以下说法正确的是( )。
A、铣削速度提高以后，切削层金属层的变形程度相应增大B、铣削速度提高一倍时，切削温度能成倍升高C、铣削深度增加，刀刃长度也增加，散热条件好，故温升较小D、当进给量增大时，金属切除量大，切削功和由此转化成能量时大，故铣削温度升高多正确答案：C5.多次装拆后会影响定位精度的定位销是（）。
A、普通圆锥销B、开口销C、普通圆柱销D、弹性圆柱销正确答案：C6.伺服系统位置增益Kv一定时，进给速度越大，则跟随误差E（）。
A、越大B、不变C、越小正确答案：A7.G90 G00 X30.0 Y6.0 ；G01 X33.0 Y10.0 F50；G91 X5.0 ；两段插补后刀具共走了（）距离。
A、10mmB、12mmC、7mmD、8mm正确答案：A8.齿轮传动的最大特点，传动比是（）。
A、变化的D. 可调节的B、恒定的C、常数1正确答案：B9.精加工切削用量选择原则：（）。
A、vc↑、f↓、ap↑B、vc↑、f↑、ap↑C、vc↓、f↓、ap↓D、vc↑、f↓、ap↓正确答案：D10.铣削单柄球面，铣刀轴线的倾角为( )。
A、sinα＝D/2SRB、cosα＝D/2SRC、sinα＝D/2SRD、sinα＝2D/SR正确答案：A11.卧式铣床用圆柱铣刀加工表面有硬皮的工件平面时一般采用（）。
A、不对称铣削逆铣B、周铣逆铣C、不对称铣削顺铣D、周铣顺铣正确答案：B12.光学合像水平仪主要由( )部组成。
铣工（初级）模拟试卷7(题后含答案及解析)题型有：1. 判断题请判断下列各题正误。
2. 单项选择题 3. 计算题 4. 简答题1．矩形花键的小径定心是指以外花键的大径作为定位。
( )A．正确B．错误正确答案：B2．在铣床上用三面刃铣刀铣削的外花键通常留有磨削余量或采用大径定心。
( )A．正确B．错误正确答案：A3．在铣床上用三面刃铣刀单刀加工矩形外花键，至少需要分三步铣削才能铣成外花键齿槽。
( )A．正确B．错误正确答案：A4．在铣床上铣削外花键，所选用的三面刃铣刀的宽度应通过计算确定。
( )A．正确B．错误正确答案：A5．铣削外花键中间槽时，三面刃铣刀宽度的中间平面必须通过矩形键侧面。
( )A．正确B．错误正确答案：B6．铣削一在小径处留磨削余量的矩形外花键，中间槽的深度吃刀量日应按外花键的标准大径和小径尺寸进行计算。
( )A．正确B．错误正确答案：B7．用三面刃铣刀单刀铣削外花键时，只需将铣刀的侧刃对准键侧划线，便可保证外花键较高的对称度要求。
( )A．正确B．错误正确答案：B8．铣削外花键键侧时，若调整垂向吃刀量以工件外圆为基准，一次铣出侧面的上升距离应等于(D—d)／2。
( )A．正确B．错误正确答案：B9．铣削外花键键侧面只需达到键宽尺寸要求。
( )A．正确B．错误正确答案：B10．用锯片铣刀铣削小径圆弧面，铣出的是多边形表面。
( )A．正确B．错误正确答案：A11．用成形铣刀头铣削外花键小径时，为了调整小径尺寸，第一槽试铣后应转过180°铣第二槽。
( )A．正确B．错误正确答案：A12．用两把三面刃铣刀组合铣削外花键，铣刀的外径尺寸不要求相等，而宽度尺寸要求完全相同。
( )A．正确B．错误正确答案：B13．用两把三面刃铣刀组合铣削外花键，铣刀之间的垫圈厚度尺寸应等于外花键键宽尺寸。
( )A．正确B．错误正确答案：B14．测量外花键等分度误差是指外花键的某一键侧的跳动量在一定误差范围内。
