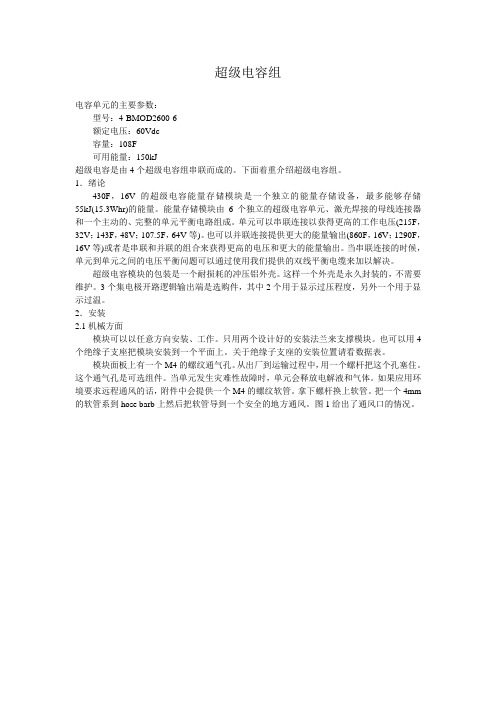

超级电容组电容单元的主要参数：型号：4-BMOD2600-6额定电压：60Vdc容量：108F可用能量：150kJ超级电容是由4个超级电容组串联而成的。
下面着重介绍超级电容组。
1．绪论430F，16V的超级电容能量存储模块是一个独立的能量存储设备，最多能够存储55kJ(15.3Whr)的能量。
能量存储模块由6个独立的超级电容单元、激光焊接的母线连接器和一个主动的、完整的单元平衡电路组成。
单元可以串联连接以获得更高的工作电压(215F，32V；143F，48V；107.5F，64V等)。
也可以并联连接提供更大的能量输出(860F，16V；1290F，16V等)或者是串联和并联的组合来获得更高的电压和更大的能量输出。
当串联连接的时候，单元到单元之间的电压平衡问题可以通过使用我们提供的双线平衡电缆来加以解决。
超级电容模块的包装是一个耐损耗的冲压铝外壳。
这样一个外壳是永久封装的，不需要维护。
3个集电极开路逻辑输出端是选购件，其中2个用于显示过压程度，另外一个用于显示过温。
2．安装2.1机械方面模块可以以任意方向安装、工作。
只用两个设计好的安装法兰来支撑模块。
也可以用4个绝缘子支座把模块安装到一个平面上。
关于绝缘子支座的安装位置请看数据表。
模块面板上有一个M4的螺纹通气孔。
从出厂到运输过程中，用一个螺杆把这个孔塞住。
这个通气孔是可选组件。
当单元发生灾难性故障时，单元会释放电解液和气体。
如果应用环境要求远程通风的话，附件中会提供一个M4的螺纹软管。
拿下螺杆换上软管。
把一个4mm 的软管系到hose barb上然后把软管导到一个安全的地方通风。
图1给出了通风口的情况。
图1 BOOST超级电容的通风口2.2电气注意：为了避免拉弧或者打火花，能量存储模块在安装过程中应该处于放电状态并断开系统电源。
在运输过程中模块也要放电。
我们推荐首先检查单元的电压确保其电压最小。
为了提供尽可能低的ESR(等效串联电阻)，能量存储模块没有装保险。
超级电容应用电路超级电容（Super Capacitor）是一种具有高能量密度和高功率密度的电容器，它可以在电子设备，汽车系统，工业设备等领域广泛应用。
本文将重点介绍超级电容的应用电路。
一、超级电容概述超级电容是一种储能元件，它与传统电容器不同的地方在于具有很高的电容和电压特性。
超级电容通常由活性碳电极和电解质组成，其内部结构增大了电极表面积，从而提高了电容量。
超级电容的电压范围通常从数伏到数百伏不等，能够提供高功率输出和高循环寿命。
二、超级电容应用电路1. 能量回收电路超级电容常常用于能量回收系统中，将由制动、减速等工况释放的能量存储起来，以便在需要时向车辆提供功率。
一般而言，这类电路包括一个超级电容充电电路和一个由超级电容输出功率的电路。
充电电路可以通过直流-直流转换器或者其他能量转换电路实现，而输出功率的电路则可以与电机或者其他负载相连接。
2. 缓冲电路在一些高功率负载需要瞬时提供电源的场合，可以使用超级电容作为能量缓冲器。
典型的应用包括电动汽车的起动系统、电力工具的启动系统等。
这类电路中，一般需要与传统电池或者电源并联，以满足整个系统的功率需求并提供长时间的电源支持。
3. 灯光应用电路在需要提供高亮度照明且对瞬时功率要求高的场合，超级电容也可以发挥作用。
用于需要瞬间提供大功率的汽车大灯、舞台灯光等场合。
这类电路通常需要设计相应的充电和输出控制电路，以保证超级电容的合理使用和保护。
4. 闪光电路在一些需要提供高功率瞬间放电的应用中，超级电容也是一个理想的选择。
用于摄影闪光灯、激光器、雷达等领域。
这类电路中，超级电容需要与充电电路和放电电路相匹配，以确保稳定可靠的运行。
5. 可再生能源系统超级电容可以与太阳能电池板、风能发电机等可再生能源设备相结合，构建储能系统。
这种系统可以在夜晚或低风速时提供稳定的能源供应，同时也可以通过超级电容对电网进行功率平衡和电压调节。
6. 电子设备在需要瞬时提供大功率的电子设备中，超级电容也有一定的应用。

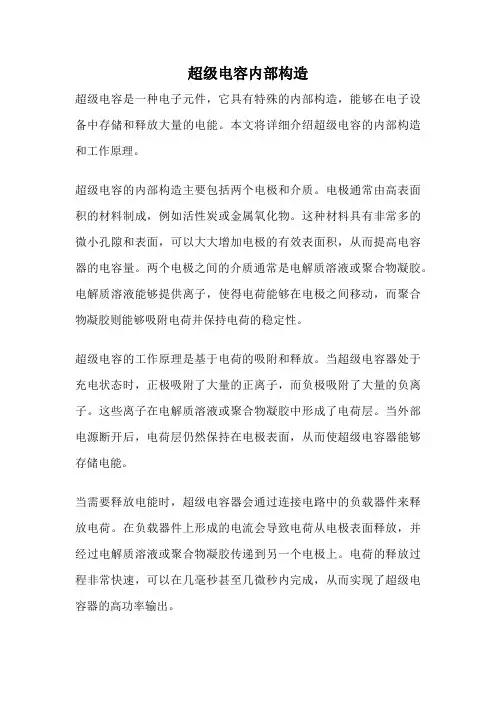

超级电容内部构造超级电容是一种电子元件，它具有特殊的内部构造，能够在电子设备中存储和释放大量的电能。
本文将详细介绍超级电容的内部构造和工作原理。
超级电容的内部构造主要包括两个电极和介质。
电极通常由高表面积的材料制成，例如活性炭或金属氧化物。
这种材料具有非常多的微小孔隙和表面，可以大大增加电极的有效表面积，从而提高电容器的电容量。
两个电极之间的介质通常是电解质溶液或聚合物凝胶。
电解质溶液能够提供离子，使得电荷能够在电极之间移动，而聚合物凝胶则能够吸附电荷并保持电荷的稳定性。
超级电容的工作原理是基于电荷的吸附和释放。
当超级电容器处于充电状态时，正极吸附了大量的正离子，而负极吸附了大量的负离子。
这些离子在电解质溶液或聚合物凝胶中形成了电荷层。
当外部电源断开后，电荷层仍然保持在电极表面，从而使超级电容器能够存储电能。
当需要释放电能时，超级电容器会通过连接电路中的负载器件来释放电荷。
在负载器件上形成的电流会导致电荷从电极表面释放，并经过电解质溶液或聚合物凝胶传递到另一个电极上。
电荷的释放过程非常快速，可以在几毫秒甚至几微秒内完成，从而实现了超级电容器的高功率输出。
超级电容器具有许多优点，其中之一是其长寿命。
由于超级电容器没有化学反应，因此其寿命几乎没有限制。
此外，超级电容器还具有较高的能量密度和功率密度，能够在短时间内存储和释放大量的电能。
与传统电池相比，超级电容器的充电和放电速度更快，可以在短时间内实现高能量输出。
超级电容器在许多领域都有广泛的应用。
例如，在电子设备中，超级电容器可以用于提供瞬间的电源备份或平衡系统功率需求。
在交通工具中，超级电容器可以用于回收制动能量并提供额外的动力。
此外，超级电容器还可以在可再生能源系统中用于储存和平衡电能。
超级电容器的内部构造是由两个电极和介质组成的。
电极具有高表面积，介质通常是电解质溶液或聚合物凝胶。
超级电容器通过电荷的吸附和释放来存储和释放电能。
它具有长寿命、高能量密度和高功率密度的特点，广泛应用于电子设备、交通工具和可再生能源系统等领域。
超级电容单体和模组特点对比超级电容单体和模组是两种不同形式的超级电容器产品。
超级电容器又称为超级电容、超级电容电池、超级电容电容器、超级电容模组等，它是一种新型的能量存储电子元器件，是一种介于电解电容和电池之间的新型电量存储装置。
超级电容单体和模组在结构设计、工作原理、使用场景等方面存在一些不同之处，下面将详细介绍这两种产品的特点对比。
首先，超级电容单体是指单个超级电容器，它由两个电极和介质构成，通常采用多层锰酸盐、活性炭、碳纳米管等材料作为电极材料，电解质则是导电的溶液。
超级电容单体的容量一般较小，通常在几十到几百法拉之间，工作电压一般在2.5V、2.7V、2.85V等不同级别。
超级电容单体具有快速充放电、长寿命、高能量密度、低内阻等特点，可以应用于电子设备、储能系统等领域。
然而，超级电容单体的容量较小，单体的功率密度相对较低。
此外，由于电解质的特殊性质，超级电容单体在高温环境下的性能会有所下降。
因此，超级电容单体一般需要在温度较低的环境下使用，对于一些特殊场景的应用，单体的能量储存能力可能无法满足需求。
相比之下，超级电容模组是由多个超级电容单体组装而成的电容器组件。
超级电容模组可以根据不同需求进行灵活的组合与安装，以实现更大容量、更高电压和更大功率密度的要求。
超级电容模组的容量通常在几百到几千法拉之间，工作电压一般在2.7V、2.85V、5.5V、6.3V等不同级别。
超级电容模组具有更高的功率密度、更大的容量和更高的工作电压，可以满足大部分场景的能量存储需求。
除此之外，超级电容模组具有更高的可靠性和稳定性。
由于模组由多个单体组成，即便其中一个单体发生故障，仍然可以保持整个模组的正常工作。
此外，超级电容模组还具有更好的散热性能和更长的使用寿命。
它可以在较宽的温度范围内正常工作，适用于各种应用场景，如电动汽车、风力发电储能、电网调频等。
然而，超级电容模组相对于单体来说，更加复杂且体积较大，需要更多的空间来安装和布置，这在一些空间有限的应用场景下可能会受到限制。
知识创造未来
超级电容器结构
超级电容器的结构主要分为两种：电双层电容器和赋存电容器。
1. 电双层电容器（Electric Double-Layer Capacitor，EDLC）：电双层电容器的结构由两个电极（正极和负极）和电解质组成。
电极
通常采用活性炭材料，具有高比表面积和孔隙结构，以增加电极与
电解质接触的面积。
电解质既可以是有机物质，也可以是无机盐溶液。
当电压施加在电极上时，电解质中的正、负离子会在电极表面
形成电双层，形成电荷分离，从而存储电能。
2. 赋存电容器（Pseudocapacitor）：赋存电容器的结构类似于传
统的电化学储能器件，如铅酸蓄电池等。
它包括两个电极和电解质，但电极材料不同于电双层电容器，而是采用具有赋存效应的材料，
如金属氧化物和导电聚合物。
这些材料具有较高的可逆氧化还原反应，并能够通过红ox反应来存储电能。
以上是超级电容器的两种常见结构，每种结构都有其特定的优势和
应用领域。
电双层电容器具有高功率密度、长寿命和低内阻的特点，适用于短时高功率输出和储能装置中的能量平衡；赋存电容器具有
较高的能量密度和较长的充放电周期，适用于需要较长工作时间和
较高能源密度的应用。
1。
超级电容器工作原理超级电容器，也被称为超级电容、超级电容器电池或者超级电容器电池组，是一种高能量密度的电子储存设备。
它与传统的电池不同，不通过化学反应来储存和释放能量，而是利用电场效应在电容器的两个极板之间储存电荷。
超级电容器由两个电极和介质组成，电极通常由高表面积的活性炭材料制成，介质则是电解质。
电解质可以是有机溶液、聚合物凝胶或者固态材料。
这些材料的选择取决于电容器的应用需求。
超级电容器的工作原理可以分为两个阶段：充电和放电。
在充电阶段，当外部电源连接到超级电容器的正负极时，正极吸引负电荷，负极吸引正电荷。
这样，电荷就会在电容器的两个极板之间积累。
由于电容器的电极表面积很大，电荷储存的量也很大，因此充电速度非常快。
在放电阶段，当需要释放储存的能量时，超级电容器通过连接到外部负载电路来完成。
电荷从正极流向负极，形成电流。
由于电荷的挪移速度非常快，超级电容器可以在极短的时间内释放大量的能量。
超级电容器的工作原理基于电荷在电场中的储存和释放。
相比传统的化学电池，超级电容器具有以下优势：1. 高功率密度：超级电容器可以在短期内释放大量的能量，适合于需要高功率输出的应用，如电动车辆的启动和制动系统。
2. 长寿命：由于超级电容器不涉及化学反应，其寿命比化学电池更长。
它可以进行数百万次的充放电循环，具有更长的使用寿命。
3. 快速充电：超级电容器的充电速度非常快，通常只需要几秒钟或者几分钟就可以完成充电。
这使得它们非常适合需要频繁充电和放电的应用。
4. 宽温度范围：超级电容器可以在广泛的温度范围内工作，从极低温度到高温度，这使得它们适合于各种环境条件下的应用。
超级电容器的应用非常广泛，包括但不限于以下领域：1. 交通运输：超级电容器可以用于电动汽车、混合动力汽车和公共交通工具的能量回收和储存系统，提高能量利用效率。
2. 可再生能源：超级电容器可以用于储存太阳能和风能等可再生能源，平衡能源供应和需求之间的差异。
超级电容器的原理与应用超级电容器，又称为超级电容、超级电容放电器，是一种新型电化学器件，它具有比传统电容器更高的电容量和能量密度，以及更高的功率密度。
这种电化学器件在现代电子设备、交通工具、能源储存系统等领域有着重要的应用。
本文将从超级电容器的原理、结构、特点以及应用领域等方面进行介绍。
一、超级电容器的原理超级电容器的工作原理基于电荷的吸附和离子在电解质中的迁移。
其正极和负极均采用多孔的活性碳材料，两者之间的电解质是导电液体。
当加上电压时，正负极之间形成两层电荷分布，即电荷层，进而形成电场。
电荷的吸附和电子的迁移使得电容器储存电能。
二、超级电容器的结构超级电容器的主要结构包括两块活性碳电极、电解质和两块集流体。
活性碳电极是超级电容器的核心部件，通过高度多孔的结构使得电极表面积大大增加，从而增加电容器的电容量。
电解质则起着导电和电荷传递的作用，而集流体则是用于导电的金属片或碳素片。
三、超级电容器的特点1.高功率密度：超级电容器具有较高的功率密度，能够在短时间内释放大量电能。
2.长循环寿命：相比于锂离子电池等储能装置，超级电容器具有更长的循环寿命。
3.快速充放电：超级电容器具有快速的充放电速度，适用于需要频繁充放电的场景。
4.环保节能：超级电容器不含有有害物质，具有较高的能源利用效率。
四、超级电容器的应用1.汽车启动系统：超级电容器作为汽车启动系统的辅助储能装置，能够有效提高发动机启动速度，降低能源消耗。
2.再生制动系统：超级电容器在电动汽车的再生制动系统中起到储能和释放能量的作用，提高能源回收效率。
3.电网能量储存：超级电容器可用作电网能量的储存装置，用于平衡电力需求与供给之间的波动。
4.工业自动化设备：超级电容器在工业自动化领域中广泛应用，用于缓冲电源波动和提供紧急供电。
5.医疗设备：超级电容器可用于医疗设备的储能，确保设备持续稳定运行。
结语超级电容器以其高功率密度、长循环寿命、快速充放电等特点在各个领域发挥着重要作用，为现代社会的能源存储和利用提供了新的技术解决方案。
超级法拉电容超级电容超级法拉电容（超级电容）是一种高性能电子元件，其具有高能量密度、快速充放电速度和长寿命等特点。
它是一种特殊的电容器，能够储存和释放大量电荷，是电子设备中非常重要的组件之一。
本文将详细介绍超级法拉电容的工作原理、结构特点以及应用领域。
超级法拉电容基本上是由两个电极和电介质组成的，其工作原理是通过在两端施加电压使得电子在电极之间移动，从而形成电场。
当外部电压施加在超级电容上时，电电容器的电介质会被极化，电子会聚集在电极表面。
然后，当外部电压被移除时，电容器将保持电荷状态，并能快速释放电荷。
与普通电容器相比，超级电容的额定电压更高，能量密度更大。
超级电容具有很多独特的结构特点。
首先，它采用了高表面积的设计，通常使用由导电材料制成的纳米材料，如物理活性炭等。
这种设计增加了电容器的储能能力。
其次，超级电容器的电极之间通常有一层电介质，用于隔离电极并防止短路。
此外，超级电容器还可以采用一种称为“电化学二次电容”的结构，其中两个电介质之间夹带了一块电解质薄膜，能够增加储能能力和电容器的稳定性。
超级电容广泛应用于各个领域。
首先，它在能量存储领域具有巨大的潜力。
由于其高能量密度和快速充放电速度，它被广泛用于电动汽车、电子设备和太阳能储能系统等方面。
其次，超级电容还被用于峰值功率补偿，可以提供高功率输出，并且可以用于缓解电网压降和电压波动。
此外，它还可以用于无线通信、军事和航天领域等。
在这些应用中，超级电容器的特点能够满足高能量和高功率的需求。
与传统的电池相比，超级电容器有其独特的优势。
首先，超级电容器的循环寿命比电池更长，能够进行数十万次的充放电，而电池的循环寿命通常只有几千次。
其次，超级电容器的充电速度非常快，可以在几秒钟内充满。
而电池通常需要几个小时才能充满。
此外，超级电容器的功率密度高，能够在短时间内输出大量电能。
然而，超级电容器也存在一些局限性。
首先，它的能量密度相对较低，无法与传统的燃料电池相媲美。
超级电容器基本原理及性能特点朋友们！今天咱们来聊聊一个挺神奇的玩意儿——超级电容器。
你可别小瞧它，这小小的家伙在很多领域都有着大作用呢！那超级电容器到底是个啥原理呀？简单来说呀，它就像是一个超级“能量小仓库”。
想象一下，普通的电容器就像一个小盒子，能装点儿能量，而超级电容器呢，就像是一个大仓库，能装下超多的能量。
它是通过电极和电解质之间形成的界面来储存电荷的。
当给超级电容器充电的时候呀，就好像是在往这个“仓库”里装东西，电子就会跑到电极表面，然后在那里聚集起来。
而电解质里的离子呢，也会凑过来，和电子相互吸引，这样就把能量给储存起来啦。
当需要放电的时候呢，就好比是从“仓库”里往外取东西，电子和离子又会重新活跃起来，释放出储存的能量，为我们所用。
是不是感觉还挺有趣的呀？超级电容器的性能特点那可真是让人忍不住要夸一夸。
先说说它的充电速度吧，那简直就是“闪电侠”啊！和传统的电池相比，超级电容器充电速度超快的。
普通电池充电可能得等上好几个小时，就像等一个慢悠悠的蜗牛，急死人啦！但是超级电容器呢，可能只需要几分钟甚至更短的时间就能充满电，这速度，就像火箭一样快！比如说，在电动汽车领域，如果用上超级电容器，那充电就不再是一件让人头疼的事儿啦，分分钟就能让车充满电，继续踏上快乐的旅程。
再瞧瞧它的功率密度，这也是超级电容器的一大亮点哦。
功率密度高意味着它能在短时间内释放出大量的能量。
就好比是一个爆发力超强的运动员，在关键时刻能一下子爆发出巨大的力量。
在一些需要瞬间大功率输出的设备中，超级电容器就大显身手啦。
比如在相机的闪光灯中，当你按下快门的那一刻，超级电容器就能迅速提供足够的能量，让闪光灯瞬间亮起，捕捉到美好的瞬间。
还有哦，超级电容器的使用寿命那也是相当长的。
普通的电池用着用着，可能就会出现各种问题，寿命就像沙漏里的沙子，一点点地流逝。
但是超级电容器就不一样啦，它就像一个顽强的战士，能经受住长时间的使用和充放电循环，寿命长得让人惊叹。
超级电容器工作原理超级电容器，也被称为超级电容或超级电容电池，是一种高性能的电能存储装置。
它具有高能量密度、高功率密度、长寿命、快速充放电等优点，被广泛应用于电子设备、交通工具、可再生能源等领域。
本文将详细介绍超级电容器的工作原理。
一、超级电容器的基本结构超级电容器由两个电极、电解质和隔离层组成。
电极通常由活性炭、金属氧化物或导电聚合物制成。
电解质是导电的溶液或聚合物薄膜，用于连接两个电极并传导电荷。
隔离层则用于阻止电极之间的直接接触。
二、超级电容器的工作原理超级电容器的工作原理可以分为双电层电容和赫姆霍兹电容两种机制。
1. 双电层电容机制当两个电极浸入电解质中时，由于电解质的极性，正离子会聚集在负电极表面，负离子会聚集在正电极表面。
这种现象导致了电解质与电极之间形成了电荷分层，形成了一个电荷电位差，同时也形成了一个双电层结构。
这个双电层结构就像是一个电容器，可以存储电荷。
当外加电压施加在电极上时，电荷会在电极表面积累。
当电压被移除时，电荷会被释放回电解质中。
这个过程非常快速，因此超级电容器具有快速充放电的特点。
2. 赫姆霍兹电容机制赫姆霍兹电容机制是指当电极之间存在一层绝缘材料时，电极与绝缘材料之间形成了一个电荷电位差。
这个电位差可以存储电荷，从而形成电容效应。
这种机制通常用于电解质电容器。
三、超级电容器的充放电过程超级电容器的充放电过程可以通过以下步骤进行说明：1. 充电过程：- 当超级电容器处于放电状态时，电荷会从电极中释放到电解质中，使电极电势降低。
- 当外部电源施加在电极上时，正电极吸收电子，负电极释放电子，电荷开始在电极表面积累。
- 当电压达到设定值时，超级电容器被认为是充满的。
2. 放电过程：- 当超级电容器处于充电状态时，电荷会从电解质中吸收到电极上，使电极电势增加。
- 当外部电源被移除时，电荷开始从电极表面释放，返回到电解质中。
- 放电过程可以持续，直到电荷完全从电极中释放。
四、超级电容器的应用领域超级电容器由于其独特的特点，被广泛应用于以下领域：1. 电子设备：超级电容器可以用作备用电源，提供短时间的电能供应，以防止设备关机或数据丢失。
超级电容器工作原理超级电容器，也被称为超级电容，是一种能够存储和释放大量电荷的电子元件。
它具有比传统电容器更高的电容量和能量密度，以及更高的充放电速度。
超级电容器的工作原理是基于电荷分离和电场存储的原理。
1. 电荷分离：超级电容器由两个电极和电解质组成。
电解质是一个导电液体或固体，它能够在两个电极之间形成一个电荷分离的界面。
当超级电容器处于未充电状态时，电解质中的离子均匀分布，没有电荷分离。
2. 充电过程：当外部电源连接到超级电容器的两个电极上时，正极电极吸引负电荷，负极电极吸引正电荷。
这导致电解质中的离子开始向电极移动，形成电荷分离。
正电荷聚集在负极电极上，负电荷聚集在正极电极上。
这个过程称为充电。
3. 电场存储：在充电过程中，电解质中的离子在电极表面形成一个电荷层。
这个电荷层产生了一个电场，用于存储电能。
超级电容器的电容量取决于电极表面积和电解质的性质。
由于电解质具有较高的离子迁移速度，超级电容器能够以非常高的速度存储和释放电能。
4. 放电过程：当超级电容器需要释放电能时，外部电路将电流连接到电容器的两个电极上。
电荷开始从电极中流出，电解质中的离子重新回到均匀分布状态。
这个过程称为放电。
由于超级电容器的内阻较低，它能够以很高的速度释放电能。
超级电容器的工作原理使其具有许多应用领域。
以下是一些常见的应用：1. 能量回收系统：超级电容器可以用于回收制动能量或其他能量浪费过程中产生的能量。
它们能够快速充电和放电，可以有效地存储和释放能量。
2. 电动车辆：超级电容器可以用作电动车辆的辅助能量存储装置。
它们能够提供高功率输出和快速充放电速度，增加电动车辆的加速性能和续航里程。
3. 可再生能源系统：超级电容器可以与太阳能电池板或风力发电机等可再生能源系统结合使用。
它们能够平衡能量的供应和需求，提供快速响应和稳定的电力输出。
4. 电子设备：超级电容器可以用于电子设备中的瞬态电源管理。
它们能够提供快速的电流脉冲，以满足高性能电子设备的需求。
超级电容器的原理及应用超级电容器（supercapacitor）又称电化学双层电容器，是一种能够储存和释放大量电荷的电子元件。
它的工作原理是利用电化学双层或者伪电容效应来存储电荷。
与传统的电容器相比，超级电容器具有能量密度高、循环寿命长、充放电速度快等优点，因此在许多领域都有着广泛的应用。
超级电容器的原理主要是基于电化学双层效应和伪电容效应。
电化学双层效应是指当电极表面与电解质中的电离物质接触时，会形成一个电荷分布较宽的双层电容。
这个双层电容主要由电极表面的电子层和电解质中的离子层组成，能够存储大量的电荷。
而伪电容效应则是指在电极表面发生化学反应的情况下，会导致电荷的储存和释放，形成伪电容。
超级电容器由电极、电解质和隔膜三部分组成。
电极一般使用活性炭或者氧化铈等材料，具有大表面积和良好的导电性；电解质则是具有高离子导电性的溶液或者凝胶；隔膜则起到隔离电极和阻止电解质混合的作用。
超级电容器在能量储存和释放方面有着独特的优势。
它能够在短时间内实现高效的充放电，这意味着超级电容器可以迅速释放储存的能量，满足一些瞬态负载需求；超级电容器的循环寿命长，可以进行上百万次的充放电循环，这使得它在一些需要频繁充放电的场合具有明显的优势；超级电容器的能量密度虽然不及传统的化学电池，但是随着材料和结构的不断优化，能量密度也在不断提高，目前已经可以满足很多应用的需求。
超级电容器在许多领域都有着广泛的应用。
在汽车领域，超级电容器可以作为辅助能源储存装置，为车辆提供起动、加速和制动时的能量支持，从而提高燃油利用率和降低尾气排放；在电力系统中，超级电容器可以用来进行功率平衡和瞬态能量补偿，提高系统的稳定性和可靠性；在可再生能源领域，超级电容器可以作为储能设备，平衡太阳能和风能等间歇性能源的输出；在电子产品中，超级电容器可以作为备用电源，确保设备在断电情况下能够正常工作；在航天航空领域，超级电容器可以用来储存航空器的制动能量，延长飞行时间；在工业自动化领域，超级电容器可以用来提供紧急停机的能量支持，确保设备和人员的安全。
超级电容器结构引言超级电容器是一种高能量密度、高功率密度的电子储能设备。
它的核心部件就是超级电容器结构。
超级电容器结构的设计和优化是超级电容器性能的关键之一。
本文将介绍超级电容器结构的基本原理、常用的结构类型，并分析其优缺点。
超级电容器结构的基本原理超级电容器的储能机制主要依赖于电容效应，即储存电荷在电场中的能量。
而超级电容器结构的设计目的就是为了提供尽可能大的有效电极面积，以增加电容器的储能能力。
一般来说，超级电容器采用双极板、孔状电极或纳米级电极等结构。
常用的超级电容器结构类型1. 双极板结构双极板结构是最简单的超级电容器结构之一。
它由两个相互平行的导体极板组成，中间通过电介质隔开。
导体极板通常采用高导电性的材料，如金属或碳材料。
电介质常用的选择有氧化铝、聚乙烯薄膜等。
双极板结构的优点是制造工艺简单，成本较低。
同时，由于导体极板之间的距离可以调整，因此可以根据需要获得不同的电容器容量。
然而，如果使用传统的双极板结构，往往会面临导体极板表面积有限的问题，限制了储能能力的提升。
2. 孔状电极结构为了提高导体极板的表面积，减小电极之间的距离，孔状电极结构被引入。
这种结构由两个具有高比表面积的孔状电极和中间的电介质组成。
孔状电极一般由微孔材料或高表面积材料制成，如活性炭、氧化铝纳米纤维等。
孔状电极结构的优点在于能够提供更大的电极表面积，增加电容器的储能能力。
此外，由于电极材料的选择较为灵活，也可以根据应用需求进行优化。
然而，孔状电极结构的制造工艺相对复杂，成本较高。
3. 纳米孔电极结构为了进一步增加表面积，纳米孔电极结构被提出。
在这种结构中，电极材料通过特殊的工艺制备成具有纳米尺寸孔隙的微孔体。
这些纳米孔隙不仅可以增加表面积，还可以提供更多的储存空间。
纳米孔电极结构具有非常高的比表面积，能够进一步增强超级电容器的储能性能。
但是，纳米孔电极结构的制备工艺非常复杂，成本也较高。
结论超级电容器结构的设计是提高其储能能力的关键之一。
超级电容器工作原理引言概述：超级电容器是一种能够快速存储和释放大量电荷的电子元件，具有高能量密度和高功率密度的特点。
它在电子设备、新能源领域等方面有着广泛的应用。
本文将详细介绍超级电容器的工作原理。
正文内容：1. 超级电容器的基本构造1.1 构成超级电容器的两个电极超级电容器由两个电极组成，分别为正极和负极。
正极通常由活性炭制成，负极则由活性炭或者金属氧化物制成。
这两个电极之间通过电解质分隔，形成电容。
1.2 电解质的作用电解质是超级电容器中的重要组成部份，它能够传导电荷并分隔正负极。
常见的电解质有有机溶液和聚合物凝胶等。
电解质的选择对超级电容器的性能有着重要影响。
1.3 外壳和连接器超级电容器通常需要外壳来保护内部结构，并通过连接器与外部电路相连。
外壳材料的选择应具有良好的绝缘性和耐高温性能，连接器则应具备低电阻和高可靠性。
2. 超级电容器的工作原理2.1 双电层电容效应超级电容器的存储机制主要依靠双电层电容效应。
当电极与电解质接触时，电解质中的离子会吸附在电极表面，形成一个电荷分布层，称为电极双电层。
电极双电层的形成使得超级电容器能够存储电荷。
2.2 电导电容效应除了双电层电容效应外，超级电容器还利用电导电容效应来存储电荷。
电导电容效应是指电解质中离子的迁移速度和浓度变化引起的电容效应。
通过调节电解质的组成和浓度，可以改变电容器的电荷存储能力。
2.3 充放电过程超级电容器的工作过程包括充电和放电两个过程。
在充电过程中，电荷从电源流入电容器，使得电极双电层的电荷分布发生变化。
在放电过程中，电荷从电容器流出，使得电极双电层的电荷分布恢复到初始状态。
3. 超级电容器的性能特点3.1 高能量密度超级电容器具有较高的能量密度，能够存储更多的电荷。
这使得它在能量存储和释放方面具有优势，适合于一些需要瞬间高能量输出的场合。
3.2 高功率密度超级电容器具有较高的功率密度，能够快速充放电。
与传统电池相比，它能够在短期内输出更高的电流，满足高功率需求。
iec 超级电容-概述说明以及解释1.引言1.1 概述超级电容（Super Capacitor）是一种新型的能量存储装置，它介于传统电容和化学电池之间。
相对于传统电容器，超级电容具有更高的能量密度和更大的功率密度，可以在短时间内快速充放电。
与传统化学电池相比，超级电容具有更长的循环寿命和更高的可靠性。
超级电容器的工作原理是通过在两个电极之间形成一个电介质，来存储电荷。
与传统电容器不同的是，超级电容器使用高表面积的电极材料，如活性炭或金属氧化物，来增加存储电荷的能力。
同时，电介质的选择也非常重要，它需要具有较高的介电常数和低电阻，以便快速存储和释放电荷。
超级电容器在多个领域都有广泛的应用。
在电动车领域，超级电容器可以用作辅助能量源，提供高效稳定的瞬时功率输出，以增加车辆的加速性能和能量回收效率。
在可再生能源领域，超级电容器可以作为储能设备，平衡能量的供需差异。
此外，超级电容器还被广泛应用于电子设备、电网稳定、医疗器械等领域。
尽管超级电容器具有很多优势，如高速充放电、长循环寿命和可靠性，但也存在一些局限性。
首先，超级电容器的能量密度较低，无法与化学电池相比。
其次，超级电容器的成本较高，限制了其大规模商业应用。
此外，超级电容器的稳定性和耐高温性还需要进一步改进。
总结而言，超级电容作为一种新兴的能量存储装置，具有重要的应用前景。
随着技术的不断创新和进步，超级电容器的能量密度和成本将不断提高，其在电动交通、可再生能源和其他领域的应用将会进一步扩大。
因此，超级电容器在能源存储领域的发展有着巨大的潜力。
文章结构部分的内容应包括对整篇文章的组织和结构进行说明。
下面是一个可能的编写示例：1.2 文章结构本文将按照以下结构进行叙述：1.引言：概述超级电容的定义、原理和应用背景，介绍文章的目的。
2.正文：2.1 超级电容的定义和原理：详细介绍超级电容的基本概念、组成结构和工作原理。
将对超级电容与传统电容的区别进行分析，并阐述其高能量密度和长寿命的特点。
功率型超级电容
功率型超级电容，也被称为超级电容器或超级电容簇，是一种具有高功率密度和快充放电速度的电容器。
它与传统电化学电池不同，不涉及化学反应，而是通过电荷的吸附和释放来存储和释放能量。
功率型超级电容器通常由两个电极（一般为活性炭）以及一个带有导电电解质的分离层构成。
电荷的存储是通过电解质中的离子在两个电极之间移动来实现的。
这种电容器的主要优点是具有较低的内电阻和较高的电流承受能力。
功率型超级电容器在一些应用中具有重要的作用，例如用于储能系统、电动车辆、电子设备等领域。
它们可以用于提供瞬时功率需求较大的系统，例如启动发动机、吸收制动能量等。
尽管功率型超级电容器具有高功率密度和快充放电速度的优势，但其能量密度相对较低。
这意味着它们相对于化学电池来说存储的能量较少，因此在需要长时间稳定供电的应用中通常不适用。
但在一些特定的应用中，功率型超级电容器可以与传统电池结合使用，以实现能量和功率的平衡。
超级电容组
电容单元的主要参数：
型号：4-BMOD2600-6
额定电压：60Vdc
容量：108F
可用能量：150kJ
超级电容是由4个超级电容组串联而成的。
下面着重介绍超级电容组。
1．绪论
430F，16V的超级电容能量存储模块是一个独立的能量存储设备，最多能够存储55kJ(15.3Whr)的能量。
能量存储模块由6个独立的超级电容单元、激光焊接的母线连接器和一个主动的、完整的单元平衡电路组成。
单元可以串联连接以获得更高的工作电压(215F，32V；143F，48V；107.5F，64V等)。
也可以并联连接提供更大的能量输出(860F，16V；1290F，16V等)或者是串联和并联的组合来获得更高的电压和更大的能量输出。
当串联连接的时候，单元到单元之间的电压平衡问题可以通过使用我们提供的双线平衡电缆来加以解决。
超级电容模块的包装是一个耐损耗的冲压铝外壳。
这样一个外壳是永久封装的，不需要维护。
3个集电极开路逻辑输出端是选购件，其中2个用于显示过压程度，另外一个用于显示过温。
2．安装
2.1机械方面
模块可以以任意方向安装、工作。
只用两个设计好的安装法兰来支撑模块。
也可以用4个绝缘子支座把模块安装到一个平面上。
关于绝缘子支座的安装位置请看数据表。
模块面板上有一个M4的螺纹通气孔。
从出厂到运输过程中，用一个螺杆把这个孔塞住。
这个通气孔是可选组件。
当单元发生灾难性故障时，单元会释放电解液和气体。
如果应用环境要求远程通风的话，附件中会提供一个M4的螺纹软管。
拿下螺杆换上软管。
把一个4mm 的软管系到hose barb上然后把软管导到一个安全的地方通风。
图1给出了通风口的情况。
图1 BOOST超级电容的通风口
2.2电气
注意：为了避免拉弧或者打火花，能量存储模块在安装过程中应该处于放电状态并断开系统电源。
在运输过程中模块也要放电。
我们推荐首先检查单元的电压确保其电压最小。
为了提供尽可能低的ESR(等效串联电阻)，能量存储模块没有装保险。
模块能够提供55kJ的能量，峰值电流超过5000A。
因此在使用时要小心以防过大电流出现。
注意：模块的底座要通过安装绝缘子支座或者足够粗的标准线连接到系统地。
这样最坏情况下的故障电流就可以流入地线。
2.2.1输出端子接线柱
模块的输出端子是铝制的螺纹接线柱。
可以直接把它们与环形接线片或母线直接连接。
在交界面之间涂一层抗氧化混合物(铝和铝之间的导电性好)。
螺纹正端可以装一个M8⨯20的钢螺杆和锁紧垫圈。
螺纹负端可以装一个M10⨯20的钢螺杆和锁紧垫圈。
注意：端子螺杆的最大扭矩是10Nm。
过大的力矩可能会对模块造成损坏。
图2给出模块串联连接的情况，图3给出超级电容并联的情况。
图2 串联连接
图3 并联连接
2.2.2模块之间的平衡电缆
每个模块都提供一个模块到模块的平衡电缆。
需要用模块到模块的平衡电缆来平衡串联连接的模块。
当模块串联连接的时候，模块平衡可以阻止电压不平衡现象的出现。
我们提供
的电缆长15cm。
如果长度不够，可以接上一段类似的标准线而不会影响其平衡性能。
图4 模块平衡电缆的用法
图4给出了模块平衡电缆的正确和错误用法。
注意：不要把模块平衡电缆接入同一个模块的J1和J2跨接输出端。
详见图4。
2.3逻辑输出
3个集电极开路的逻辑输出是可选组件并且位于面板上标注J3的区域。
它们分别是两个过压程度信号和一个过温信号。
温度的输出逻辑：如果T>65o C,那么TEMP=TRUE=ON 。
逻辑输出与电容电压以及底座地是隔离的。
下面的表格给出了输出管脚、信号和最大电流情况。
最大开路电压是5.5VDC 。
见图5所示。
注意：无论模块电压是多少，即使是0V ，过温逻辑输出都正常工作。
2.4热问题
单元的低内阻使得模块使用期间的发热量很低。
在大多数应用场合，自然空气对流就足够了。
在要求最大使用寿命的应用场合，需要用强迫风冷。
热阻Rth 对于确定单元的工作极限条件是非常有用的。
温升可以通过下面的公式计算：
R I R D T th c ∙∙∙=∆2
其中，D c 是占空比，I 是交流或者直流电流，R 是交流电阻或者直流电阻。
T ∆加上环境温度应当小于规定的最大温度。
如果采用了强迫冷却方式，单元有可能以更大的电流或占空比工作。
3．附件
下面的附件和模块一并提供给客户：
1)104732-模块之间的平衡电缆，150mm长(当模块串联连接的时候用。
如果提供的电缆长度不够，可以把相似的标准线搭接上去)；
2)104762-M4软管(作为可选组件进行提供。
当发生灾难性故障时，可以收集气体)；
3)104583-连接头外壳盖板(作为可选组件提供。
为逻辑输出和模块平衡连接头提供防液体飞溅保护)
图5 防飞溅保护盖板和逻辑输出
4．安全性
不要在高于推荐的电压情况下让其工作；
不要在高于推荐的温度定额情况下让其工作；
在充电时不要碰触端子和导线。
否则，严重烧伤、休克甚至材料溶化都有可能发生；
保护周围的电气元件不要与其接触；
当其在高于50VDC的情况下工作是能够提供足够的电气绝缘。
5．维护
定期检查主接线端子的连接情况。
当必要的时候上紧端子的螺钉。
在进行任何操作之前，确保超级电容单元储存的能量被彻底放掉。
如果发生了误操作，存储的能量和电压电平有可能是致命的。
6．技术参数。
