如何为超级电容器组的储能进行充电
- 格式:pdf
- 大小:605.32 KB
- 文档页数:8
超级电容器工作原理超级电容器,也被称为超级电容或者超级电容器电池,是一种能够储存和释放大量电能的电子设备。
它具有比传统电容器更高的能量密度和功率密度,能够在短期内快速充放电,具备长寿命和高可靠性的特点。
超级电容器在许多领域中得到广泛应用,如电动车辆、可再生能源储存、电子设备等。
超级电容器的工作原理主要基于电荷分离和电场储存的原理。
它由两个电极(通常是碳材料)和一个电解质介质组成。
当电容器充电时,正极吸收电子,负极释放电子,电荷分离形成电场。
这个过程类似于普通电容器的充电过程。
超级电容器的电解质介质通常是离子液体或者高导电性的聚合物凝胶。
这些介质具有较高的离子迁移速度,能够有效地储存电荷。
在放电过程中,电场中的电荷会在电解质中挪移,从而释放储存的电能。
超级电容器的放电速度比传统电池快得多,可以在短期内释放大量电能。
超级电容器的能量密度和功率密度取决于其电极材料和电解质的选择。
为了提高能量密度,研究人员通常会使用高表面积的电极材料,如活性炭或者金属氧化物。
这些材料具有大量的微孔和孔隙结构,能够增加电极与电解质之间的接触面积,从而提高电荷储存量。
此外,超级电容器还可以通过串联和并联的方式来增加电容量和电压。
串联可以增加电压,而并联可以增加电容量。
通过合理的组合,可以实现对不同应用需求的灵便调整。
总结起来,超级电容器的工作原理是基于电荷分离和电场储存的原理。
它通过电极和电解质的相互作用,实现了高能量密度和高功率密度的储存和释放电能。
随着技术的不断发展,超级电容器有望在能源储存领域发挥更大的作用,为可持续发展做出贡献。

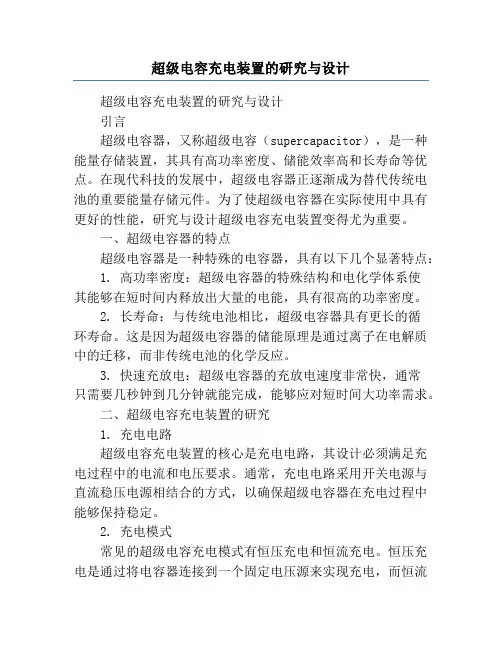

超级电容充电装置的研究与设计超级电容充电装置的研究与设计引言超级电容器,又称超级电容(supercapacitor),是一种能量存储装置,其具有高功率密度、储能效率高和长寿命等优点。
在现代科技的发展中,超级电容器正逐渐成为替代传统电池的重要能量存储元件。
为了使超级电容器在实际使用中具有更好的性能,研究与设计超级电容充电装置变得尤为重要。
一、超级电容器的特点超级电容器是一种特殊的电容器,具有以下几个显著特点: 1. 高功率密度:超级电容器的特殊结构和电化学体系使其能够在短时间内释放出大量的电能,具有很高的功率密度。
2. 长寿命:与传统电池相比,超级电容器具有更长的循环寿命。
这是因为超级电容器的储能原理是通过离子在电解质中的迁移,而非传统电池的化学反应。
3. 快速充放电:超级电容器的充放电速度非常快,通常只需要几秒钟到几分钟就能完成,能够应对短时间大功率需求。
二、超级电容充电装置的研究1. 充电电路超级电容充电装置的核心是充电电路,其设计必须满足充电过程中的电流和电压要求。
通常,充电电路采用开关电源与直流稳压电源相结合的方式,以确保超级电容器在充电过程中能够保持稳定。
2. 充电模式常见的超级电容充电模式有恒压充电和恒流充电。
恒压充电是通过将电容器连接到一个固定电压源来实现充电,而恒流充电则是通过控制充电电流来实现的。
不同的充电模式对超级电容的充电速度和充电效果有影响,因此选择适合的充电模式非常重要。
三、超级电容充电装置的设计1. 充电电压选择超级电容器的电压范围通常在2.5V到5.5V之间,因此在设计充电装置时,需要选择一个适宜的充电电压。
充电电压过高,可能会导致电容器电解质的损坏;充电电压过低,则会增加充电时间。
2. 充电电流控制为了保护超级电容器和延长其使用寿命,控制充电电流非常重要。
通常,充电电流控制在超级电容器额定电流的80%左右,以防止电流过大对超级电容器的损害。
3. 充电时间超级电容器的充电时间与充电电流和电容器的电容量有关。
超级电容器工作原理引言概述:超级电容器是一种新兴的电子元件,具有高能量密度、快速充放电和长寿命等特点,被广泛应用于电子设备、汽车、航空航天等领域。
本文将详细介绍超级电容器的工作原理。
一、电容器基本原理1.1 电容器的定义和结构电容器是一种能够存储电荷的电子元件,由两个导体板和介质组成。
导体板上的电荷会在两板之间形成电场,存储电能。
1.2 电容器的充放电过程充电过程:当电容器接入电源时,电荷从电源流入导体板,导体板上的电荷逐渐增加,电场强度增大,电容器储存的电能增加。
放电过程:当电容器与电源断开连接时,导体板上的电荷会通过电路释放出来,电场强度减小,电容器储存的电能逐渐减小。
1.3 电容器的电容量和电压电容量是电容器存储电荷的能力,单位为法拉(F)。
电容量越大,电容器存储的电能越多。
电压是电容器两板之间的电势差,单位为伏特(V)。
电压越高,电容器存储的电能越大。
二、超级电容器的结构和特点2.1 超级电容器的结构超级电容器由两个电极和电解质组成。
电极通常采用活性炭材料,具有大表面积和高导电性。
电解质是一种能够导电的液体或者固体,能够提高电容器的电导率和存储电荷的能力。
2.2 超级电容器的高能量密度超级电容器的电极具有大表面积,能够存储更多的电荷,因此具有高能量密度。
相比之下,传统电容器的电能密度较低。
2.3 超级电容器的快速充放电由于超级电容器的电极和电解质具有低电阻性质,电荷在电容器内部的传输速度非常快,因此具有快速充放电的特点。
三、超级电容器的工作原理3.1 双电层电容效应超级电容器的电极表面存在双电层结构,即电极表面的电荷分布形成两层电荷层。
这种双电层结构使得超级电容器能够存储更多的电荷。
3.2 电化学反应超级电容器的电解质能够发生电化学反应,将电能转化为化学能。
这种反应可以增加电容器的电能存储能力。
3.3 电容器的电压稳定性超级电容器具有较好的电压稳定性,即在充放电过程中,电容器的电压变化较小。
超级电容器工作原理超级电容器,也被称为超级电容或者超级电容器电池,是一种高能量密度和高功率密度的电子元件。
它具有比传统电池更快的充放电速度和更长的寿命。
本文将详细介绍超级电容器的工作原理。
一、超级电容器的构造超级电容器由两个电极、电解质和隔离层组成。
电极通常使用活性炭或者金属氧化物材料制成,这些材料具有大表面积和高电导率。
电解质则是负责传递离子的介质,常用的电解质包括有机溶剂和聚合物。
隔离层用于阻挠电极之间的短路。
二、超级电容器的工作原理超级电容器的工作原理基于电荷的分离和存储。
当超级电容器充电时,正极吸收电子,负极释放电子,形成电荷分离。
这导致电极之间产生电势差,形成电场。
电场将正电荷吸引到负极,负电荷吸引到正极,从而将电荷存储在电极表面。
三、超级电容器的充放电过程1. 充电过程:a. 将超级电容器连接到电源,正极接到正极,负极接到负极。
b. 电流从电源流入超级电容器,正极吸收电子,负极释放电子。
c. 电流通过电解质传导,将电荷存储在电极表面。
2. 放电过程:a. 将超级电容器从电源断开。
b. 存储在电极表面的电荷开始释放,电流从正极流向负极。
c. 电荷释放完毕后,超级电容器的电压降至零。
四、超级电容器的优势1. 高能量密度:超级电容器能够存储更多的能量,比传统电池更高。
2. 高功率密度:超级电容器能够更快地充放电,适合于需要高功率输出的应用。
3. 长寿命:由于超级电容器不会浮现化学反应,其寿命比传统电池更长。
4. 耐高温:超级电容器能够在高温环境下工作,不会受到过热的影响。
五、超级电容器的应用领域超级电容器在许多领域都有广泛的应用:1. 电动车辆:超级电容器可以用于电动车辆的启动和制动系统,提供高功率输出和能量回收。
2. 可再生能源:超级电容器可以用于储能系统,平衡可再生能源的波动。
3. 电子设备:超级电容器可以用于电子设备的短时备份电源,提供稳定的电流供应。
4. 工业应用:超级电容器可以用于工业设备的峰值功率补偿和电能质量改善。

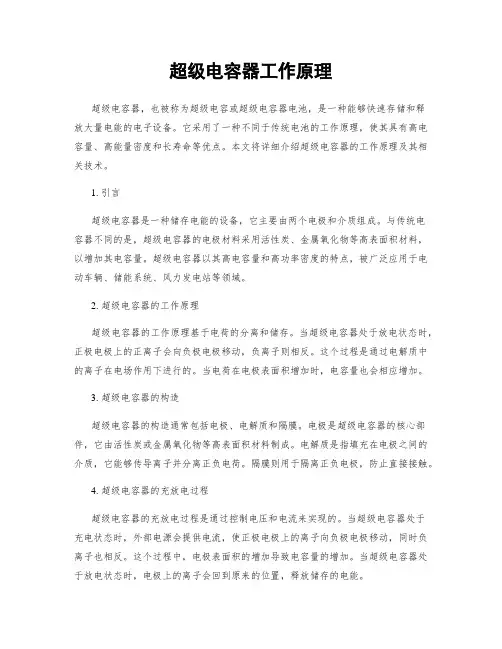

超级电容器工作原理超级电容器,也被称为超级电容或超级电容器电池,是一种能够快速存储和释放大量电能的电子设备。
它采用了一种不同于传统电池的工作原理,使其具有高电容量、高能量密度和长寿命等优点。
本文将详细介绍超级电容器的工作原理及其相关技术。
1. 引言超级电容器是一种储存电能的设备,它主要由两个电极和介质组成。
与传统电容器不同的是,超级电容器的电极材料采用活性炭、金属氧化物等高表面积材料,以增加其电容量。
超级电容器以其高电容量和高功率密度的特点,被广泛应用于电动车辆、储能系统、风力发电站等领域。
2. 超级电容器的工作原理超级电容器的工作原理基于电荷的分离和储存。
当超级电容器处于放电状态时,正极电极上的正离子会向负极电极移动,负离子则相反。
这个过程是通过电解质中的离子在电场作用下进行的。
当电荷在电极表面积增加时,电容量也会相应增加。
3. 超级电容器的构造超级电容器的构造通常包括电极、电解质和隔膜。
电极是超级电容器的核心部件,它由活性炭或金属氧化物等高表面积材料制成。
电解质是指填充在电极之间的介质,它能够传导离子并分离正负电荷。
隔膜则用于隔离正负电极,防止直接接触。
4. 超级电容器的充放电过程超级电容器的充放电过程是通过控制电压和电流来实现的。
当超级电容器处于充电状态时,外部电源会提供电流,使正极电极上的离子向负极电极移动,同时负离子也相反。
这个过程中,电极表面积的增加导致电容量的增加。
当超级电容器处于放电状态时,电极上的离子会回到原来的位置,释放储存的电能。
5. 超级电容器的性能参数超级电容器的性能参数包括电容量、电压范围、内阻和能量密度等。
电容量是指超级电容器可以存储的电荷量,通常以法拉(F)为单位。
电压范围是指超级电容器可以承受的最大电压。
内阻是指超级电容器内部电阻,影响其充放电效率。
能量密度是指单位体积或质量的超级电容器可以存储的能量。
6. 超级电容器的应用超级电容器由于其特殊的性能优势,被广泛应用于各个领域。
超级电容器使用注意事项(1)超级电容器极性问题与普通电解电容器或电池不同的是,由于超级电容器正负极采用的是同种材质,从理论上讲是不存在极性的;而超级电容器所标识的极性是生产商在生产工艺过程制定的,当电容使用中不小心短期反向使用,不会造成电容器实质性破坏,调整为正向可保证使用,但不可长期反向使用,会造成电容寿命特性迅速衰减。
(2)关于超级电容器充电问题超级电容器充电需要采用不超过额定电压的直流电压,可采用限流、恒流、恒功率、恒电压等多种充电方式;超级电容器充电时可能会拉低充电电源电压,直到电容器充满维持电压平衡。
(3)超级电容器的内阻及容量问题在充放电过程中,超级电容器的内阻引起的IR 降,会损失电容器的充放电效率,故电容器内阻大小在一定程度上决定了电容器品质的优劣,而由于超级电容器的内阻要大于普通电容器,在交流电路或高频率充放电过程中,电容会发热,造成寿命迅速衰减,这也是超级电容一般只用于直流电路的原因。
与普通电容器相比,超级电容器具有较大的时间常数τ,所以充放电时间均较长,也正因为如此,不适合连续的大电流频繁工作,会引起发热性能迅速衰减。
超级电容器的频率特性表现为高频率下,碳电极微孔中的正负离子响应时间较长,故表现的容量很小。
不可采用普通测量电容器设备交流测量容量,而是要采用基于电池测量mAh 方法进行测试。
(4)运输及储存产品运输过程应防止产品受潮,储存温度应为-30℃~50℃、相对湿度小于60%,最大湿度不可超过85%,否则会导致电容受潮性能劣化或生锈。
(5)安装与焊接超级电容器用于双面电路板上时,要注意连接处不可经过电容器可触及的地方,否则会导致产品短路过压及电容器损坏。
安装过程及安装后,不可强行扭动或倾斜电容器,不得用力拉拽引线,应先断针及折弯后焊接。
在焊接过程中要避免使电容器过热(1.6mm 的印刷线路板,焊接时应为260℃,时间不超过5s ),焊接后,线路板和电容器要清洗于净。
(6)超级电容器短路判断短路电容应不能进行充放电,在电容正负极间施加直流电压,电容电压不升高,可判定短路,用万用表判定时,新电容在为充电时,以欧姆档测量(短路挡)指示为短路状态,是正常现象,不能确定电容即为短路,应观察阻值是否增加,如增加即尽量不要布线为非短路。
超级电容储能原理
超级电容储能是一种基于电容器原理的高能量密度储能技术。
传统电容器利用电场储存电能,但其能量密度较低。
超级电容器通过采用高表面积电极材料、导电高分子电解质以及优化电容器结构等措施来提高能量密度,进而实现高效率的能量储存。
超级电容器的工作原理基于两个主要机制:电场储能和双电层电容效应。
首先,电场储能是指电容器中的正负极板之间的电场产生的静电能。
电介质材料的介电常数决定了电场储能的大小。
通过选择高介电常数材料和增加极板面积,可以增加电场能量的储存容量。
其次,双电层电容效应是指电解质中正负离子吸附在电极表面形成的电荷分离层。
在电解质的两个极性界面上形成两层电荷云,分别对应着正离子层和负离子层。
这种电荷分离现象导致电介质中产生双电层电容,增加了电容器的能量储存能力。
为了增加双电层电容效应,常见的做法是使用高表面积的电极材料,例如活性炭、氧化物等。
此外,超级电容器还可以利用快速电离和电荷分离的特性,实现快速的充电和放电过程。
因此,超级电容器在电子设备、汽车、储能系统等领域中被广泛应用,能够提供高功率输出和长寿命的特点。
超级电容器工作原理超级电容器(Supercapacitor),也被称为超级电容、超级电池或电化学电容器,是一种能够存储和释放大量电荷的电子元件。
它与传统电池相比具有更高的能量密度和更长的循环寿命,但相对于传统电容器而言,其能量密度仍然较低。
超级电容器的工作原理基于电化学原理,其中包括两个主要的电极(正极和负极)以及介质(电解质)。
正极和负极之间的电解质形成了一个电容器,而正极和负极上的电极材料则决定了超级电容器的性能。
1. 电极材料超级电容器的电极材料通常是高表面积的活性碳材料,例如活性炭、碳纳米管或石墨烯。
这些材料具有巨大的比表面积,能够提供更多的表面积来吸附电荷。
2. 电解质超级电容器的电解质通常是溶于溶剂中的离子液体或有机溶剂。
电解质的选择取决于超级电容器的应用需求,例如高温、低温或高电压环境。
3. 充电和放电过程超级电容器的充电和放电过程是通过在正极和负极之间施加电压来实现的。
当电压施加到电容器上时,正极和负极之间形成了一个电场,导致电极材料表面的离子吸附或释放电荷。
在充电过程中,正极吸附正离子,负极吸附负离子,电容器逐渐储存电荷。
而在放电过程中,正极和负极释放已吸附的离子,电容器释放储存的电荷。
4. 能量密度和功率密度超级电容器的能量密度和功率密度是评估其性能的重要指标。
能量密度是指单位体积或单位质量的超级电容器能够存储的能量。
通常情况下,超级电容器的能量密度较低,远远低于传统化学电池。
功率密度是指单位时间内超级电容器能够释放的能量。
由于超级电容器具有快速充放电特性,其功率密度较高,能够在短时间内释放大量电荷。
5. 应用领域超级电容器在许多领域中有着广泛的应用。
例如,在汽车行业中,超级电容器可以用于启动和辅助动力系统,提供高功率输出和能量回收。
在电子设备中,超级电容器可以用于平衡电池的负载,提供瞬时电源和稳定电流。
此外,超级电容器还可以用于可再生能源系统、电网储能、电动工具和医疗设备等领域。
超级电容充电电流超级电容充电电流是指在超级电容器中充电时的电流大小。
超级电容器是一种能够存储电荷的电容器,其储能密度远高于传统电容器,而且具有很长的寿命和高的充放电效率。
因此,超级电容器逐渐成为了一些领域中的重要组件,例如电动车辆、智能电网等。
在超级电容器中充电时,电流的大小是一个非常重要的参数。
如果电流过大,容易造成电解液的蒸发,从而影响超级电容器的使用寿命;如果电流过小,则会导致充电速度缓慢,影响超级电容器的充放电效率。
因此,合理控制充电电流是保证超级电容器正常工作的重要因素之一。
那么,如何确定超级电容充电电流的大小呢?首先,需要了解超级电容器的电学特性。
超级电容器的充电过程可以看作是电荷在电极之间的迁移过程。
在充电初期,电荷主要集中在电极表面,此时充电电流较大;随着充电时间的增加,电荷开始向电极内部迁移,此时充电电流逐渐减小。
因此,超级电容器的充电电流大小是随着充电时间而变化的。
为了确定超级电容充电电流的大小,可以采用恒流充电的方式。
恒流充电是指在充电过程中保持充电电流恒定不变的充电方式。
这种充电方式可以保证充电电流的稳定性,从而提高超级电容器的充放电效率。
在进行恒流充电时,需要根据超级电容器的电学特性和实际需求来确定充电电流的大小。
一般来说,充电电流的大小应该在超级电容器的额定电流范围内,并且要逐渐降低,直至充电结束。
如果充电电流过大,会对超级电容器造成损害;如果充电电流过小,则会影响充电速度。
除了恒流充电外,还可以采用恒压充电的方式。
恒压充电是指在充电过程中保持充电电压恒定不变的充电方式。
这种充电方式可以保证充电电压的稳定性,从而提高超级电容器的充放电效率。
超级电容充电电流是保证超级电容器正常工作的重要因素之一。
在进行充电时,需要根据超级电容器的电学特性和实际需求来确定充电电流的大小,并采用恒流充电或恒压充电的方式进行充电,从而提高超级电容器的充放电效率和使用寿命。

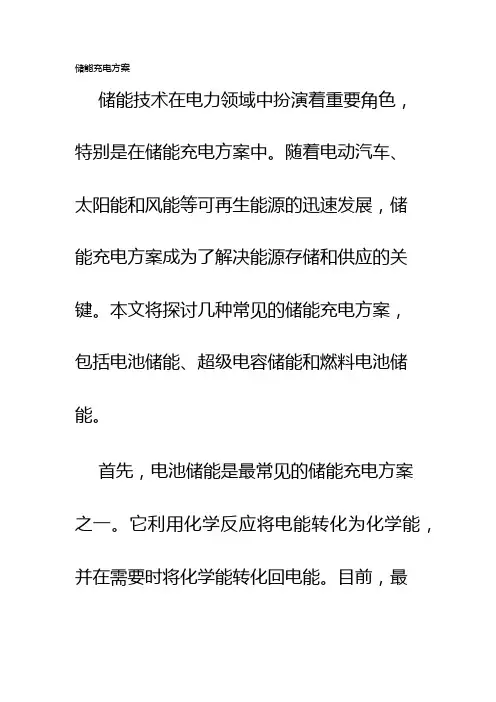

储能充电方案储能技术在电力领域中扮演着重要角色,特别是在储能充电方案中。
随着电动汽车、太阳能和风能等可再生能源的迅速发展,储能充电方案成为了解决能源存储和供应的关键。
本文将探讨几种常见的储能充电方案,包括电池储能、超级电容储能和燃料电池储能。
首先,电池储能是最常见的储能充电方案之一。
它利用化学反应将电能转化为化学能,并在需要时将化学能转化回电能。
目前,最常用的电池储能技术是锂离子电池。
锂离子电池具有高能量密度、长循环寿命和较低的自放电率等特点,因此在电动汽车和便携设备中得到了广泛应用。
此外,钠离子电池、铅酸电池和镍镉电池等也是常见的电池储能技术。
电池储能方案在能源存储和移动设备领域具有巨大潜力。
其次,超级电容储能是另一种重要的储能充电方案。
与传统电池不同,超级电容器不通过化学反应存储能量,而是通过电场存储电能。
超级电容器具有高功率密度、快速充放电能力和长寿命等优点。
它们被广泛应用于电动汽车的能量回收系统、电力调峰以及短时能量存储等领域。
虽然超级电容储能技术的能量密度相对较低,但其高功率输出和长寿命使其成为补充传统电池储能技术的理想选择。
最后,燃料电池储能是一种利用氢气和氧气的化学反应产生电能的储能充电方案。
燃料电池技术已经在汽车、航空航天和能源供应等领域得到广泛应用。
燃料电池储能技术具有高能量密度、零排放和可持续供应等优点。
然而,燃料电池储能方案的高成本、氢气储存和分配的技术挑战以及基础设施的限制等问题仍然存在,限制了其在大规模应用中的推广。
综上所述,储能充电方案在可再生能源存储和供应中起着关键作用。
电池储能、超级电容储能和燃料电池储能是几种常见的储能充电方案。
它们分别具有不同的特点和应用领域。
随着科学技术的进步和市场需求的增长,这些储能充电方案将继续得到改进和推广,为可持续能源未来的发展做出贡献。

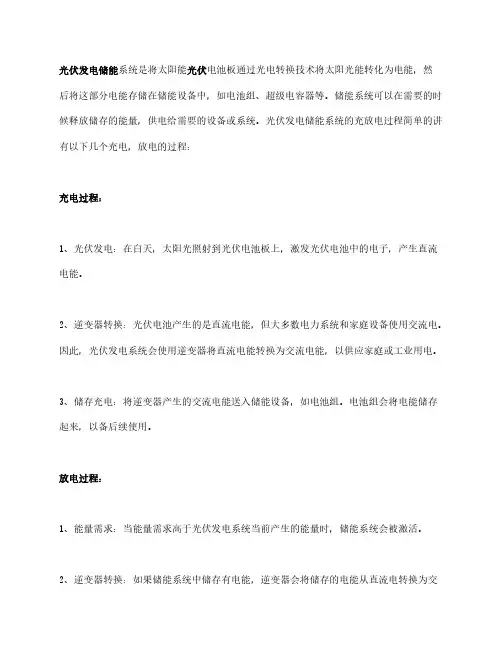

光伏发电储能系统是将太阳能光伏电池板通过光电转换技术将太阳光能转化为电能,然
后将这部分电能存储在储能设备中,如电池组、超级电容器等。
储能系统可以在需要的时候释放储存的能量,供电给需要的设备或系统。
光伏发电储能系统的充放电过程简单的讲有以下几个充电,放电的过程:
充电过程:
1、光伏发电:在白天,太阳光照射到光伏电池板上,激发光伏电池中的电子,产生直流电能。
2、逆变器转换:光伏电池产生的是直流电能,但大多数电力系统和家庭设备使用交流电。
因此,光伏发电系统会使用逆变器将直流电能转换为交流电能,以供应家庭或工业用电。
3、储存充电:将逆变器产生的交流电能送入储能设备,如电池组。
电池组会将电能储存起来,以备后续使用。
放电过程:
1、能量需求:当能量需求高于光伏发电系统当前产生的能量时,储能系统会被激活。
2、逆变器转换:如果储能系统中储存有电能,逆变器会将储存的电能从直流电转换为交
流电,以供应家庭或工业设备。
3、供电:储能系统通过逆变器释放储存的电能,以满足电力需求。
这可以是在夜间、阴天或能源需求高峰期。
4、监控与管理:储能系统通常配备监控和管理系统,可以实时监测电池状态、充放电速率等,以确保系统正常运行并提供所需的电能。
需要注意的是,光伏发电储能系统的效率和性能会受到多种因素的影响,包括太阳能照射强度、电池性能、逆变器质量等。
此外,科技的进步也在不断改进储能系统的性能,使其更加可靠和高效。
原标题:光伏发电储能系统的充放电过程。
超级电容器恒流充电分析【摘要】超级电容器充电电压基本呈线性变化:在充电初始阶段,超级电容器电压上升很快,中间变化相对平缓,之后上升幅度再次加快,在充电初始和充电末阶段有明显的电压波动;充电电流越大,满充时间越短,验证了超级电容器大电流快速充电的特点。
【关键词】超级电容器;恒流充电0.引论超级电容器集高能量密度、高功率密度、长寿命等特性于一身,具有工作温度宽、可靠性高、可快速循环充放电和长时间放电等特点,广泛用作微机的备用电源、太阳能充电器、报警装置、家用电器、照相机闪光灯和飞机的点火装置等,尤其是在电动汽车领域中的开发应用已引起举世的广泛重视。
1.等效串联电阻对充电过程影响分析超级电容器单体的基本结构主要包括集电板、电极、电解质和隔离膜。
其等效模型如图1所示。
其中,EPR为等效并联内阻,ESR为等效串联内阻,C为等效容抗,L为电容感抗。
EPR主要影响超级电容器的漏电流,从而影响电容的长期储能性能,EPR通常很大,可以达到几万欧姆,所以漏电流很小。
L代表电容器的感性成分,它是与工作频率有关的分量。
图1 超级电容器的等效模型限制超级电容器应用的主要因素是电容器的等效串联电阻ESR过大,限制了其大电流输出能力。
双电层电容器ESR是反映其性能的一个重要指标。
电容器的等效电阻主要由电极物质内阻、溶液内阻、接触电阻等构成。
等效串联电阻的外在表现为:当电极充电到某一恒定电位足够长时间,电容开始放电时电极电位会有一个突降U。
该现象影响超级电容器的有效储能量,并随充电电流的增加,端电压的突变幅度增加,有效储能量降低。
由于超级电容器在恒电流充放电过程中,电流的大小或方向在充电过程结束和放电过程结束时发生改变,所以可以通过电流阶越方法测定电容器等效串联电阻。
具体方法是精确记录改变电流大小及方向时电容器电压的改变,利用关系式ESR=U/I计算电容器的等效串联电阻。
室温下,将额定容量为2700F的超级电容器单体的额定电压Umax=2.7V确定为工作电压上限,Umin=1.35V确定为工作电压下限,分别利用恒流I=20A,50A,100A对超级电容器进行充电测试。
1 Renesas Electronics 如何为超级电容器组的储能进行充电 引言 超级电容器(supercapacitor,SC)也被称为超电容器(ultracapacitor)和双电层(electric double-layer)电容器,通常用在各种电源管理应用当中。在汽车应用中,如带有再生制动的启动-停止系统,SC能够提供重新启动内燃机时啮合(engage)起动器所需的能量,同时接受制动期间回收的动能。超级电容器有很多好处,因为它们被充电和放电的次数能够显著多于传统铅-酸电池,并且也能够更迅速地吸收能量,而不会降低其预期寿命。这些能力也使得SC对于工业备用电源系统、快速充电无绳电动工具和远程传感器具有很大的吸引力,为这些应用频繁更换电池是不切实际的。
本文介绍了与这些大电容充电相关的各种挑战,并告诉电源系统设计人员如何为后备储能评估和选择最佳的系统配置。它通过所提供的波形和详细解释,来对SC充电器解决方案进行解析。
系统阐述 在许多系统配置中都使用了超级电容组作为后备储能装置。要开始使用,设计人员需要聚焦其能量存储配置,然后再决定能量在什么电压上进行能量存储。解决方案的选择依赖于负载的功率和电压要求,以及SC的能量和电压能力。一旦确定了最好的解决方案,必须做出整体性能与成本之间的权衡。
图1示出了一种高效率解决方案的原理框图,其中的负载是需要调节输入电压(3.3V、5V、12V等)的器件。48V主电源为正常运行中的开关稳压器2(SW2)供电,而同时通过开关稳压器1(SW1)以25V电压为SC组充电。当主电源断开时,则SC组为SW2供电,以保持负载在不中断的前提下运行。 2 Renesas Electronics
图字:主电源 开关稳压器1 无源或有源平衡 无源或有源平衡 无源或有源平衡 超级电容器组 开关稳压器2 3.3V、5V、12V等 负载
图1:使用超级电容器组的电池后备系统范例框图 系统设计与挑战 一旦选择了一种SC单元,系统设计人员就必须选择将每个SC单元被充电时的目标电压,这是基于SC的额定曲线来完成的。在室温条件下,大部分SC单元的额定值都是2.5V至3.3V——这个额定值处于较高的温度范围,并具有较长的预期寿命。通常,目标电压的设置应该低于最大额定电压,以延长SC工作寿命。
接下来,可以选择SC组和SW2拓扑电路所需的理想电压,SC组配置可以是并联、串联或并联的串联串组合。由于单元的额定电压通常在3.3V以下,而负载通常需要等于或高于电源电压,单元配置和SW2的选择将使用一种带升压转换器的单个单元模式,或者一种带降压或降压-升压稳压器的多个单元串联模式。如果要使用升压拓扑结构,我们必须确保随着SC放电,电压不降低到低于SW2的最低工作输入电压。这个高压可能高达SC的充电电压的一半,同时基于这个原因,我们还将分析一个针对SW1的SC组,它由SC和一个简单的降压稳压器串联组合而成。然后,如果为了满足能量要求的需要,应该并联放置多个串联串。
如果选择了SC串联组合模式,所使用的单元数目必须根据串的最高值的最大所需电压来选择。更多电容器的串联意味着SC串的电压更高、电容值更低。例如,可以考虑选择使用两串四个2.7V 10F的电容器,也可以选择一串八个(串联)同样的电容器。在可以存储相同总电荷和能量的同时,串的可用电压范围使单串联串更有优势。例如,如果有一个负载需要5V偏压,在考虑到其最大占空比和其他跌落(dropout)因素后,SW2所需的电压为6V左右。
电容器中的能量为W=CV2/2,而可以使用的能量为W= C/2(Vcharge2-Vdicharge2) 3 Renesas Electronics
两串四个电容器的可用能量为W = 2*[(10F/4)/2*((2.7V*4)2-6V2)] = 201.6J 单串八个电容器(串联)的可用能量W = 1*[(10F/8)/2*((2.7V*8)2-6V2)] = 269.1J
由于两个电容器组都可以存储相同的总能量,较低电压的串有更大百分比的浪费/不可用电荷。在这种情况下,较高串电压有利于充分利用SC。
在考虑如何对SC组充电时,第三个系统挑战出现了。起初,当SC电压为0时,由于高电容的缘故,SW1必须在相当长的一段时间内工作在一种类似于输出短路的状态下。一个常规的SW1可能会卡在打嗝(hiccup)模式,而无法为SC充电。为了保护SC和SW1,在充电阶段的开始时,必须要有额外的电流限制功能。针对SW1的一个好的解决方案是在几乎没有输出电压的情况下,在更长时间内提供连续的充电电流。
现在有各种方法为SC充电。如图2(CICV曲线)所示的恒定电流/恒定电压(CICV)是较常用的和优选的方法。在充电周期开始时,充电器件(SW1)在恒定电流模式下工作,为SC提供恒定的电流,使得其电压线性增加。SC被充电到目标电压后,此时恒定电压环路被激活,并准确控制SC充电等级保持恒定,以避免过度充电。同样,这种首选解决方案提出了电源管理功能要求,这需要被考虑到。
图字:时间(秒) 图2:CICV超级电容器充电控制 返回到图1的例子,在主电源为48V,SC组电压为25V,而负载电压为3.3V、5V、12V等时,一种同步降压功能对于SW1和SW2都是适当的。伴随与SC充电相关的主要挑战,SW1的选择至关重要。针对SW1的理想解决方案应该需要电源管理功能,它能够以高输入(48V)和输出(25V)电压运行,同时也可提供CICV稳压功能。
超级电容器充电器解决方案示例 为了演示SC充电行为,我们将以一个同步降压稳压器为例。我们将介绍主要问题和解决方法,并用实验波形来帮助我们理解。 4 Renesas Electronics
图字:无源或有源平衡 无源或有源平衡 无源或有源平衡 超级电容器组 图3:一种可实现CICV SC充电控制的同步降压稳压器的简化原理图 图3显示了Intersil的ISL78268的简化原理图,它控制了一个可实现CICV控制的同步降压型稳压器。为了用CICV控制将超级电容器组充电至25V,在选择控制器时应该考虑下列功能:
1. 同步降压控制器运行的电压为VIN >= 48V和VOUT >= 25V。 2. 在不同调节模式之间自动转换的恒定电流和恒定电压调节功能。 3. 运行在高于系统电源电压,为恒流部分提供的精确电流监测输入。参照图3,控制器正在感知监测电感器的连续电流,这就是充电电流。控制器的电流监测放大器必须能承受共模电压,在这种情况下其值为25V。
图4示出了ISL78268同步降压控制器的功能框图的一小部分。如图所示,共有两个标记为Gm1和Gm2的独立的误差放大器,用于调节恒定电压(Gm1)和恒定电流(Gm2)。
误差放大器Gm1的作用是恒定电压(CV)闭环控制。它比较FB上的反馈电压与内部1.6V参考电压,并在COMP引脚创建一个误差电压。FB引脚连接到一个来自输出电压的电阻分压器,并进行设置,在输出处于所需电压时的FB为1.6V。COMP电压则表示所需输出电压和实际输出电压之间的差。然后COMP与峰值电感斜坡进行比较,以产生PWM信号来控制输出电压保持恒定。
误差放大器Gm2的作用是恒定电流(CI)闭环控制。它比较IMON/DE引脚电压与内部1.6V参考电压,并5 Renesas Electronics
在COMP引脚创建一个误差输出。IMON/DE引脚电压由内部产生,代表平均输出电感器负载电流。因此,当Gm2环路被激活时(在Gm1和Gm2的输出端之间的二极管可有效选择哪个环路处于激活状态),COMP电压表示了所需输出电流和实际输出电流之间的差。然后COMP与峰值电感斜坡进行比较,以产生PWM信号来控制输出电流保持恒定。
在SC电压达到其目标值之前的充电开始阶段,Gm2处于支配性地驱动COMP引脚,产生PWM输出以实现CI控制。当SC电压被充电到目标值时,充电电流被减小,从而引起IMON/DE引脚电压降低,CI环路断开(此时IMON/DE<1.6V),而CV环路自然接管了COMP控制权,从而控制输出电压保持恒定。
ISL78268降压控制器同时具有用于PWM生成(可靠的逐周期峰值电流调制器)的峰值电流模式控制,以及适用于SC充电的外部恒定平均电流环路。
图字:驱动器 电流检测放大器 峰值电流斜坡 图4:ISL78268 CICV环路简化框图 现在,我们将重点介绍实现SC充电的实施方案。图5、图6和图7显示了由ISL78268同步降压控制的SC组(串联的12单元50F/2.7V SC)在充电时的实验波形。SC将由主电源充电到25V。 6 Renesas Electronics
图字:第一阶段:一开始的OC1逐周期峰值电流限制 第二阶段:然后恒定电流平均电流限制环路接管控制权 第三阶段:Vo被充电到6.25V(FB=0.4V),频率从50kHz切换到300kHz 图5:SC充电时的实验波形 图5示出了SC充电有几个阶段。首先,在第一阶段中,Vo几乎为0。ISL78268的IMON/DE引脚上的平均电流信号尚未达到1.6V(所需充电电流的参考值),所以CI环路尚未啮合。在这个阶段中,电感器的峰值电流被逐周期限制为固定OC阈值。在充电状态开始阶段中,当VOUT为低(FB<0.4V)时,开关频率被箝位在50kHz,作为一种预防措施来克服提到的为将峰值电流限制在低VOUT时的电感失控问题。
图6显示的是一种放大的第一阶段波形。当IMON/DE引脚电压(黄色轨迹)达到1.6V时,第二阶段随即开始。在这里,CI环路闭合并拉动COMP信号(蓝色轨迹)下降,因此开始调节输出电流,并使IMON/DE引脚电压保持恒定。IMON/DE引脚电压代表监测到的平均输出电流信号。IL波形(绿色轨迹)示出了在第二阶段期间平均电流被控制为恒定值。输出电压(粉红色轨迹)表示SC被恒定充电电流线性充电。
