超级电容器基础知识与电容器的区别

什么是超级电容超级电容器（supercapacitor），又叫双电层电容器(Electrical Doule-Layer Capacitor)、黄金电容、法拉电容，通过极化电解质来储能。

它是一种电化学元件，但在其储能的过程并不发生化学反应，这种储能过程是可逆的，也正因为此超级电容器可以反复充放电数十万次。

超级电容器可以被视为悬浮在电解质中的两个无反应活性的多孔电极板，在极板上加电，正极板吸引电解质中的负离子，负极板吸引正离子，实际上形成两个容性存储层，被分离开的正离子在负极板附近，负离子在正极板附近。

超级电容器的诞生按照2006年4月发表的专利，EEStor这种能量存储装置是用陶瓷粉末涂在铝氧化物和玻璃的表面。

从技术上说，它并不是电池，而是一种超级电容器，它在5分钟内充的电能可以让一个电动车走500英里，电费只有9美元——而烧汽油内燃机的车走相同里程则要花费60美元。

与传统的电化学电池相比，超级电容器有很多好处。

它可以无限制地接受无数次放电和充电，换句话说，超级电容器没有“记忆”。

但是，一般的超级电容器也有其弱点，就是能量存储率有限，今天市场上的高端超级电容器每磅的存储能量只有锂电池的1/25。

而EEStor开发的超级电容器，由于钡钛酸盐有足够的纯度，存储能量的能力大大提高。

EEStor公司负责人声称，该超级电容器每公斤所存储的能量可达0.28千瓦时，相比之下，每公斤锂电池是0.12千瓦时，铅酸电池只有0.032千瓦时，这就让超级电容器有了用在从电动车、起搏器到武器等其他领域的可能。

好的铅酸电池能充电500～700次，而根据EEStor的声明，新的超级电容器可反复充电100万次以上，也不会出现材料降解问题。

而且，由于它不是化学电池，而是一种固体状态的能量储存系统，不会出现锂电池那种过热甚至爆炸的危险，没有安全隐患。

超级电容器向快速充电与大功率发展充电1分钟即可驱动小型笔记本电脑运行近1个半小时--在2004年10月于幕张MESSE举行的IT博览会“CEATEC JAPAN”上，这种快速充电的演示成了人们关心的话题。

中心议题：超级电容器基本原理与传统电容器、电池的区别解决方案：超级电容器在刹车时再生能量回收在启动和爬坡时快速提供大功率电流现在，城市污染气体的排放中，汽车已占了70％以上，世界各国都在寻找汽车代用燃料。

由于石油短缺日益严重人们都渐渐认识到开发新型汽车的重要性，即在使用石油和其它能源的同时尽量降低废气的排放。

超级电容器功率密度大，充放电时间短，大电流充放电特性好，寿命长，低温特性优于蓄电池，这些优异的性能使它在电动车上有很好的应用前景。

在城市市区运行的公交车，其运行线路在20公里以内，以超级电容为唯一能源的电动汽车，一次充电续驶里程可达20公里以上，在城市公交车将会有广阔的应用前景。

电动汽车属于新能源汽车，包括纯电动汽车，BEV）、混合动力电动汽车和燃料电池电动汽车（FuelCellElectricVehicle，FCEV）三种类型。

它集光、机、电、化各学科领域中的最新技术于一体，是汽车、电力拖动、功率电子、智能控制、化学电源、计算机、新能源和新材料等工程技术中最新成果的集成产物。

电动汽车与传统汽车在外形上没有什么区别，它们之间的主要区别在于动力驱动系统。

电动汽车采用蓄电池组作储能动力源，给电机驱动系统提供电能，驱动电动机，推动车轮前进。

虽然电动汽车的爬坡度、时速不及传统汽车，但在行驶过程中不排放污染，热辐射低，噪音小，不消耗汽油，结构简单，使用维修方便，是一种新型交通工具，被誉为“明日之星”，受到世界各国的青睐。

超级电容器简介超级电容器又称为电化学电容器，是20世纪年代末出现的一种新产品，电容量高达法拉级。

以使用的电极材料来看，目前主要有3种类型：高比表面积碳材料超级电容器、金属氧化物超级电容器、导电聚合物超级电容器。

1基本原理根据电化学电容器储存电能的机理的不同，可以将它分为双电层电容器，EDLC）和赝电容器（Pesudocapaeitor）。

碳基材料超级电容器能量储存的机理主要是靠碳表面附近形成的双电层，因此通常称为双电层电容；而金属氧化物和导电聚合物主要靠氧化还原反应产生的赝电容。

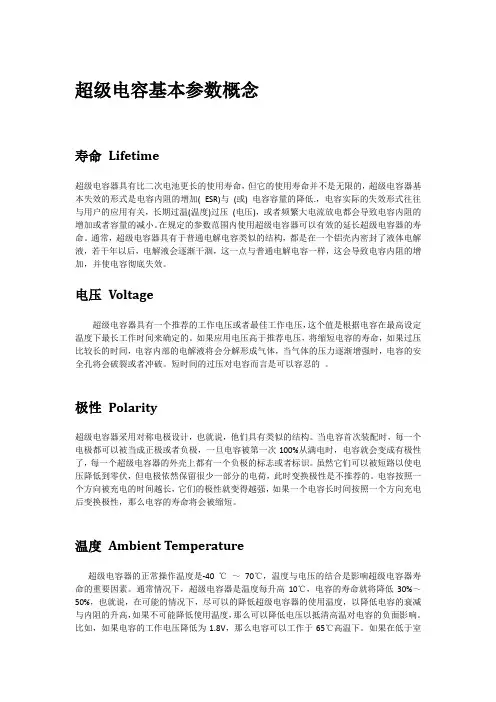

超级电容基本参数概念寿命Lifetime超级电容器具有比二次电池更长的使用寿命，但它的使用寿命并不是无限的，超级电容器基本失效的形式是电容内阻的增加( ESR)与(或) 电容容量的降低.，电容实际的失效形式往往与用户的应用有关，长期过温(温度)过压(电压)，或者频繁大电流放电都会导致电容内阻的增加或者容量的减小。

在规定的参数范围内使用超级电容器可以有效的延长超级电容器的寿命。

通常，超级电容器具有于普通电解电容类似的结构，都是在一个铝壳内密封了液体电解液，若干年以后，电解液会逐渐干涸，这一点与普通电解电容一样，这会导致电容内阻的增加，并使电容彻底失效。

电压Voltage超级电容器具有一个推荐的工作电压或者最佳工作电压，这个值是根据电容在最高设定温度下最长工作时间来确定的。

如果应用电压高于推荐电压，将缩短电容的寿命，如果过压比较长的时间，电容内部的电解液将会分解形成气体，当气体的压力逐渐增强时，电容的安全孔将会破裂或者冲破。

短时间的过压对电容而言是可以容忍的。

极性Polarity超级电容器采用对称电极设计，也就说，他们具有类似的结构。

当电容首次装配时，每一个电极都可以被当成正极或者负极，一旦电容被第一次100%从满电时，电容就会变成有极性了，每一个超级电容器的外壳上都有一个负极的标志或者标识。

虽然它们可以被短路以使电压降低到零伏，但电极依然保留很少一部分的电荷，此时变换极性是不推荐的。

电容按照一个方向被充电的时间越长，它们的极性就变得越强，如果一个电容长时间按照一个方向充电后变换极性，那么电容的寿命将会被缩短。

温度Ambient Temperature超级电容器的正常操作温度是-40 ℃～70℃，温度与电压的结合是影响超级电容器寿命的重要因素。

通常情况下，超级电容器是温度每升高10℃，电容的寿命就将降低30%～50%，也就说，在可能的情况下，尽可以的降低超级电容器的使用温度，以降低电容的衰减与内阻的升高，如果不可能降低使用温度，那么可以降低电压以抵清高温对电容的负面影响。

《超级电容器：科学与技术》阅读札记目录一、超级电容器概述 (2)1. 超级电容器的定义与特点 (2)2. 超级电容器的发展历程 (4)二、超级电容器的科学与技术基础 (5)1. 超级电容器的结构原理 (7)1.1 电极材料 (8)1.2 电解质 (9)1.3 隔膜与外壳 (10)2. 超级电容器的性能参数 (11)三、超级电容器的制造技术 (12)1. 材料制备技术 (13)1.1 电极材料的制备 (15)1.2 电解质的制备 (16)1.3 其他材料的制备 (17)2. 制造工艺技术 (18)2.1 电极的制备工艺 (20)2.2 电解液的灌注工艺 (21)2.3 组装与封装工艺 (22)四、超级电容器的应用领域 (24)1. 电动汽车与智能交通系统 (25)2. 电子产品与可穿戴设备领域的应用现状和发展趋势分析 (26)一、超级电容器概述超级电容器是一种电能储存装置，它能够在短时间内快速充放电，并具有较高的功率密度和能量密度。

与传统的电容器相比，超级电容器具有更大的电容量和更高的储能效率。

它们主要由电极材料、电解质和隔膜组成，通过电极与电解质之间的界面效应来储存电能。

超级电容器在电动汽车、电子设备、航空航天、可穿戴设备等领域得到广泛应用。

由于其充放电过程不涉及化学反应中的相变，因此具有快速充放电、循环寿命长、工作温度范围宽等优势。

超级电容器还能够与电池等其他储能器件组合使用，提高系统的整体性能。

在阅读本书的过程中，我对超级电容器的分类、结构特点、性能参数以及应用领域有了更加清晰的认识。

我将详细记录书中关于超级电容器的科学与技术方面的内容，以便更好地理解和应用这一重要技术。

1. 超级电容器的定义与特点超级电容器，又称电化学电容器或双电层电容器，是一种介于传统电容器和电池之间的新型储能器件。

它通过极化电解质来储存能量，与相同尺寸的普通电容器相比，超级电容器的容量显著更高。

超级电容器不仅具有极高的功率密度（即单位重量或体积内储存的能量），还拥有极长的循环寿命，能够在数千至数万次的充放电循环中保持稳定性能。

超级电容器的组装及性能测试指导书实验名称：超级电容器的组装及性能测试课程名称：电化学原理与方法一、实验目的1．掌握超级电容器的基本原理及特点；2．掌握电极片的制备及电容器的组装；3．掌握电容器的测试方法及充放电过程特点。

二、实验原理1．电容器的分类电容器是一种电荷存储器件，按其储存电荷的原理可分为三种：传统静电电容器，双电层电容器和法拉第准电容器。

传统静电电容器主要是通过电介质的极化来储存电荷，它的载流子为电子。

双电层电容器和法拉第准电容储存电荷主要是通过电解质离子在电极/溶液界面的聚集或发生氧化还原反应，它们具有比传统静电电容器大得多的比电容量，载流子为电子和离子，因此它们两者都被称为超级电容器，也称为电化学电容器。

2．双电层电容器双电层理论由19世纪末Helmhotz等提出。

Helmhotz模型认为金属表面上的净电荷将从溶液中吸收部分不规则的分配离子，使它们在电极/溶液界面的溶液一侧，离电极一定距离排成一排，形成一个电荷数量与电极表面剩余电荷数量相等而符号相反的界面层。

于是，在电极上和溶液中就形成了两个电荷层，即双电层。

双电层电容器的基本构成如图1，它是由一对可极化电极和电解液组成。

双电层由一对理想极化电极组成，即在所施加的电位范围内并不产生法拉第反应，所有聚集的电荷均用来在电极的溶液界面建立双电层。

这里极化过程包括两种:（1）电荷传递极化（2）欧姆电阻极化。

当在两个电极上施加电场后，溶液中的阴、阳离子分别向正、负电极迁移，在电极表面形成双电层；撤消电场后，电极上的正负电荷与溶液中的相反电荷离子相吸引而使双电层稳定，在正负极间产生相对稳定的电位差。

当将两极与外电路连通时，电极上的电荷迁移而在外电路中产生电流，溶液中的离子迁移到溶液中成电中性，这便是双电层电容的充放电原理。

（a）非充电状态下的电位（b）充电状态下的电位（c）超级电容器的内部结构图1 双电层电容器工作原理及结构示意图3．法拉第准电容器对于法拉第准电容器而言，其储存电荷的过程不仅包括双电层上的存储，还包括电解液中离子在电极活性物质中由于氧化还原反应而将电荷储存于电极中。

超级电容器基础知识与电容器的区别超级电容器是20世纪60年代发展起来的一种新型储能器件，并于80年代逐渐走向市场。

自从1957 年申报的第一项超级电容器专利以来，超级电容器的发展就不断推陈出新，率先将超级电容器推向商业化市场，使得超级电容器引起人们的广泛兴趣，研究开发热潮席卷全球，不但技术水平日新月异，而且应用范围也不断扩大。

一、超级电容器的原理超级电容也称电化学电容，与传统静电电容器不同，主要表现在储存能量的多少上。

作为能量的储存或输出装置，其储能的多少表现为电容量的大小。

根据超级电容器储能的机理，其原理可分为：1.在电极P 溶液界面通过电子和离子或偶极子的定向排列所产生的双电层电容器。

双电层理论由19 世纪末H elm h otz 等提出。

关于双电层的代表理论和模型有好几种，其中以H elm h otz 模型最为简单且能够充分说明双电层电容器的工作原理。

该模型认为金属表面上的静电荷将从溶液中吸收部分不规则的分配离子，使它们在电极P 溶液界面的溶液一侧，离电极一定距离排成一排，形成一个电荷数量与电极表面剩余电荷数量相等而符号相反的界面层。

于是，在电极上和溶液中就形成了两个电荷层，这就是我们通常所讲的双电层。

双电层有储存电能量的作用，电容器的容量可以利用以下公式来计算：式中，E为电容器的储能大小；C为电容器的电容量；V 为电容器的工作电压。

由此可见，双电层电容器的容量与电极电势和材料本身的属性有关。

通常为了形成稳定的双电层，一般采用导电性能良好的极化电极。

2.在电极表面或体相中的二维与准二维空间，电活性物质进行欠电位沉积，发生高度可逆的化学吸附、脱附或氧化还原反应，产生与电极充电电位有关的法拉第准电容器。

在电活性物质中，随着存在于法拉第电荷传递化学变化的电化学过程的进行，极化电极上发生欠电位沉积或发生氧化还原反应，充放电行为类似于电容器，而不同于二次电池，不同之处为：（1）极化电极上的电压与电量几乎呈线性关系；（2）当电压与时间成线性关系d V/d t=K时，电容器的充放电电流为一恒定值I=Cd V/d t=CK.此过程为动力学可逆过程，与二次电池不同但与静电类似。

超级电容器是20世纪60年代发展起来的一种新型储能器件，并于80年代逐渐走向市场。

自从1957 年美国人Becker申报的第一项超级电容器专利以来，超级电容器的发展就不断推陈出新，直到1983 年，日本NEC公司率先将超级电容器推向商业化市场，使得超级电容器引起人们的广泛兴趣，研究开发热潮席卷全球，不但技术水平日新月异，而且应用范围也不断扩大。

一、超级电容器的原理超级电容也称电化学电容，与传统静电电容器不同，主要表现在储存能量的多少上。

作为能量的储存或输出装置，其储能的多少表现为电容量的大小。

根据超级电容器储能的机理，其原理可分为：1.在电极P 溶液界面通过电子和离子或偶极子的定向排列所产生的双电层电容器。

双电层理论由19 世纪末H elm h otz 等提出。

关于双电层的代表理论和模型有好几种，其中以H elm h otz 模型最为简单且能够充分说明双电层电容器的工作原理。

该模型认为金属表面上的静电荷将从溶液中吸收部分不规则的分配离子，使它们在电极P 溶液界面的溶液一侧，离电极一定距离排成一排，形成一个电荷数量与电极表面剩余电荷数量相等而符号相反的界面层。

于是，在电极上和溶液中就形成了两个电荷层，这就是我们通常所讲的双电层。

双电层有储存电能量的作用，电容器的容量可以利用以下公式来计算：式中，E为电容器的储能大小；C为电容器的电容量；V 为电容器的工作电压。

由此可见，双电层电容器的容量与电极电势和材料本身的属性有关。

通常为了形成稳定的双电层，一般采用导电性能良好的极化电极。

2.在电极表面或体相中的二维与准二维空间，电活性物质进行欠电位沉积，发生高度可逆的化学吸附、脱附或氧化还原反应，产生与电极充电电位有关的法拉第准电容器。

在电活性物质中，随着存在于法拉第电荷传递化学变化的电化学过程的进行，极化电极上发生欠电位沉积或发生氧化还原反应，充放电行为类似于电容器，而不同于二次电池，不同之处为：（1）极化电极上的电压与电量几乎呈线性关系；（2）当电压与时间成线性关系d V/d t=K时，电容器的充放电电流为一恒定值I=Cd V/d t=CK.此过程为动力学可逆过程，与二次电池不同但与静电类似。

一文看懂什么是超级电容以及如何选择合适的超级电
容器
在储能产品百花齐放的今天，具有超大功率、超大电流、超宽工作范围、超高安全性、超长寿命等储能特点的超级电容（法拉级电容）单独使用，以及与其他储能产品的复合使用成为主流。

对于使用者而言，选择适合的超级电容至关重要。

 1.超级电容的特性
 让我们从功率特性、储能特性、环境特性和安全特性等方面了解下。

 超级电容首先是个电容，电容做到法拉级是前所未有的事情。

“超级”二字，即与一般的电容相比，其具有超大电能量存储能力，而同时它还保留了超强的功率特性。

这为某些应用——快充快放、快充慢放（长放电时间）、慢充快放提供了机会。

 此外，超级电容还具备其他一些独特的储能优势：
 ——环境：超级电容器的工作温度为-40℃~70℃，基本满足大部分环境要求；
 ——安全：针刺、挤压、振动、冲击、燃烧等都不会爆炸；
 ——寿命：充放电可达1百万以上循环，一般应用10年以上不成问题。

 2.哪些情景会应用到超级电容器？
 如果你需要一个器件，具有大功率特性，还需一定能量驱动用电器，长期免维护，在宽的温度范围内使用，特别是零下三四十度对安全性要求比较严格的场合，是时候选择一款合适的超级电容。

 ——瞬间大功率，如无人机弹射装置；
 ——短时间电流供给，如警用手电筒；。

iec 超级电容-概述说明以及解释1.引言1.1 概述超级电容（Super Capacitor）是一种新型的能量存储装置，它介于传统电容和化学电池之间。

相对于传统电容器，超级电容具有更高的能量密度和更大的功率密度，可以在短时间内快速充放电。

与传统化学电池相比，超级电容具有更长的循环寿命和更高的可靠性。

超级电容器的工作原理是通过在两个电极之间形成一个电介质，来存储电荷。

与传统电容器不同的是，超级电容器使用高表面积的电极材料，如活性炭或金属氧化物，来增加存储电荷的能力。

同时，电介质的选择也非常重要，它需要具有较高的介电常数和低电阻，以便快速存储和释放电荷。

超级电容器在多个领域都有广泛的应用。

在电动车领域，超级电容器可以用作辅助能量源，提供高效稳定的瞬时功率输出，以增加车辆的加速性能和能量回收效率。

在可再生能源领域，超级电容器可以作为储能设备，平衡能量的供需差异。

此外，超级电容器还被广泛应用于电子设备、电网稳定、医疗器械等领域。

尽管超级电容器具有很多优势，如高速充放电、长循环寿命和可靠性，但也存在一些局限性。

首先，超级电容器的能量密度较低，无法与化学电池相比。

其次，超级电容器的成本较高，限制了其大规模商业应用。

此外，超级电容器的稳定性和耐高温性还需要进一步改进。

总结而言，超级电容作为一种新兴的能量存储装置，具有重要的应用前景。

随着技术的不断创新和进步，超级电容器的能量密度和成本将不断提高，其在电动交通、可再生能源和其他领域的应用将会进一步扩大。

因此，超级电容器在能源存储领域的发展有着巨大的潜力。

文章结构部分的内容应包括对整篇文章的组织和结构进行说明。

下面是一个可能的编写示例：1.2 文章结构本文将按照以下结构进行叙述：1.引言：概述超级电容的定义、原理和应用背景，介绍文章的目的。

2.正文：2.1 超级电容的定义和原理：详细介绍超级电容的基本概念、组成结构和工作原理。

将对超级电容与传统电容的区别进行分析，并阐述其高能量密度和长寿命的特点。

超级电容的基本知识1、超级电容简介以平行平板电容为例，面积为S，平板间距为d，极板间电介质的介电常数为ε时，其电容为C=εS/d 。

超级电容的容量正是从减小d和增大S这两个途径来实现的。

插入电解质溶液中的金属电极表面与液面两侧会出现等量异号电荷，从而产生电位差。

如果在电解液中同时插入两个电极，并在其间施加一个小于电解质溶液分解电压的电压，这时电解液中的正、负离子在电场的作用下会迅速向两极运动，并分别在两个电极的表面形成紧密的等量异号电荷层，即双电层，它所形成的双电层和传统电容器中的电介质在电场作用下产生的极化电荷相似，从而产生电容效应，紧密的双电层近似于平板电容器，但是，由于紧密的电荷层间距（分子间距距约1微米）比普通电容器电荷层间的距离（电介质层厚度）更小得多，因而具有比普通电容器更大的容量。

超级电容采用活性炭材料制作成多孔电极，同时在相对的碳多孔电极之间充填电解质溶液，当在两端施加电压时，相对的多孔电极上分别聚集正负电子，而电解质溶液中相互束缚的正负离子将由于电场作用分别聚集到与正负极板相对的界面上，从而形成两个电荷层。

由于活性碳材料具有≥1200m2/g的超高比表面积(即获得了极大的电极面积S)，根据前面的计算公式可以看出，这种双电层电容器比传统电容的容值要大很多，其容量可以提高100倍以上。

由于所加电压小于正负离子的电离电位，当电压消除后电解液恢复常态。

即充电过程只有物理变化而无化学变化，这是超级电容长寿命的原因。

而超级电容充电电压不要超出其额定电压，是保证其长寿命的前提。

为区别一般电容，常把利用活性炭多孔电极和电解质组成的双电层结构的电容称为超级电容。

注意事项:1、超级电容器具有固定的极性。

在使用前，应确认极性。

2、超级电容器应在标称电压下使用, 当电容器电压超过标称电压时，将会导致电解液分解，同时电容器会发热，容量下降，而且内阻增加，寿命缩短，在某些情况下，可导致电容器性能崩溃。

3、超级电容器不可应用于高频率充放电的电路中，高频率的快速充放电会导致电容器内部发热，容量衰减，内阻增加，在某些情况下会导致电容器性能崩溃.4、超级电容器的寿命: 外界环境温度对于超级电容器的寿命有着重要的影响。

电容和电容器知识点精解一、知识概述《电容和电容器》①基本定义：电容说白了就是存储电荷的能力，就像咱们平时用的蓄水池，能储水是一样的道理。

电容器呢，就是那个“蓄水池”，专门用来装电荷（电）的容器。

②重要程度：电容和电容器在电学中那是相当重要，它们是电路的基本元件之一，尤其是在滤波、储能、信号传递等方面起着关键作用，没有它们，很多电子设备都无法正常运转。

③前置知识：在了解电容和电容器之前，你得先知道电荷、电流、电场这些基本概念，还有基本的电路知识，比如串联和并联。

这些基础知识就像地基，打好了，才能盖起高楼大厦。

④应用价值：电容器的应用特别广，比如手机、电脑里的电池，里面的锂电芯和周围的电路板就构成了电容器，给咱们的设备供电。

还有相机里的闪光灯，也是靠电容器在短时间内释放大量电能来实现的。

二、知识体系①知识图谱：电容和电容器是电学中的基础知识点，在电路中扮演着重要角色。

它们跟电阻、电感等元件一起，构成了电路的基本元素，是分析电路行为的重要工具。

②关联知识：电容和电场是密切相关的，电场越强，电容器存储的电荷就越多。

同时，电容也影响着电路的频率响应，特别是在交流电路中。

③重难点分析：电容和电容器的重难点在于理解它们的工作原理，比如电荷如何在电容器中分布、电容值是如何计算的，还有不同类型电容器的特性和用途。

④考点分析：在考试中，电容和电容器通常会结合电路图一起考，考查咱们对电路基本元件的理解和应用能力。

特别是电容值的计算、电容器的充电和放电过程，以及不同类型电容器的区别和用途，都是常见的考点。

三、详细讲解电容和电容器嘛，咱们先说说电容的概念。

电容就是那个“蓄水池”的容量，指的是电容器能存储多少电荷。

电容的大小，跟它的结构有关，比如极板的面积啦，极板间的距离啦，还有中间的介电物质，这些都影响着电容值。

特征分析：电容器有个特点，就是它能储存电荷，并在需要的时候释放出来。

这就像咱们存钱罐里的零花钱，平时存着，需要买东西的时候再拿出来用。
