数字电路与逻辑设计1_3试卷和答案一、填空（每空1分，共45分）1．Gray码也称循环码，其最基本的特性是任何相邻的两组代码中，仅有一位数码不同，因而又叫单位距离码。
2．二进制数转换成十进制数的方法为：按权展开法。
3．十进制整数转换成二进制数的方法为：除2取余法，直到商为0 止。
4．十进制小数转换成二进制数的方法为：乘2取整法，乘积为0或精度已达到预定的要求时，运算便可结束。
5．反演规则：对于任意一个逻辑函数式F，如果将其表达式中所有的算符“·”换成“+ ”，“+ ”换成“·”，常量“0”换成“ 1 ”，“ 1 ”换成“0”，原变量换成反变量，反变量换成原变量，则所得到的结果就是。
称为原函数F的反函数，或称为补函数6．n个变量的最小项是n个变量的“与项”，其中每个变量都以原变量或反变量的形式出现一次。
对于任何一个最小项，只有一组变量取值使它为 1 ，而变量的其余取值均使它为0 。
7．n个变量的最大项是n个变量的“或项”，其中每一个变量都以原变量或反变量的形式出现一次。
对于任何一个最大项，只有一组变量取值使它为0 ，而变量的其余取值均使它为 1 。
8．卡诺图中由于变量取值的顺序按格雷码排列，任何几何位置相邻的两个最小项，在逻辑上都是相邻的。
，保证了各相邻行(列)之间只有一个变量取值不同。
9．卡诺图化简逻辑函数方法：寻找必不可少的最大卡诺圈，留下圈内没有变化的那些变量。
求最简与或式时圈 1 、变量取值为0对应反变量、变量取值为1对应原变量；求最简或与式时圈 0 、变量取值为0对应原变量、变量取值为1对应反变量。
10．逻辑问题分为完全描述和非完全描述两种。
如果对于输入变量的每一组取值，逻辑函数都有确定的值，则称这类函数为完全描述逻辑函数。
如果对于输入变量的某些取值组合逻辑函数值不确定，即函数值可以为0，也可以为1(通常将函数值记为Ø或×)，那么这类函数称为非完全描述的逻辑函数。

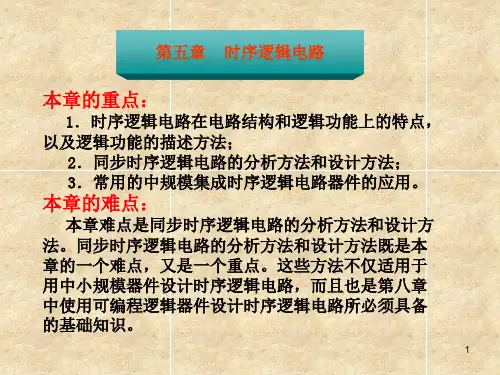

时序电路逻辑功能描述方式时序电路是一种电子电路，其逻辑功能在不同时间点上发生变化。
在时序电路中，电路的输出不仅依赖于当前的输入信号，还依赖于过去的输入信号和电路的内部状态。
时序电路通常由触发器（Flip-Flop）和组合逻辑门组成。
触发器是一种存储元件，可以存储一个二进制位的状态。
组合逻辑门通过将触发器的输出连接起来，并根据输入信号的条件决定是否改变触发器的状态。
通过这种方式，时序电路可以实现复杂的逻辑功能。
为了描述时序电路的逻辑功能，我们可以使用状态图、状态表和状态方程等方式。
状态图（State Diagram）是时序电路的一种图形表示方法。
它通过节点和有向边来表示电路的不同状态和状态之间的转换关系。
每个节点表示一个电路的状态，每条边表示一种条件下的状态转换。
状态图可以直观地描述时序电路的逻辑功能。
状态表（State Table）是时序电路的一种表格表示方法。
它列出了电路的每个状态和每个状态下的输出。
状态表通常包括当前状态、下一个状态和输出信号等列。
状态表可以清晰地描述电路的逻辑功能，并方便进行状态迁移和输出信号的计算。
状态方程（State Equation）是时序电路的一种数学描述方法。
它通过逻辑代数或布尔代数的形式表示电路的当前状态、输入信号和输出信号之间的关系。
状态方程可以使用逻辑门的真值表或卡诺图来推导得到。
在描述时序电路的逻辑功能时，我们通常需要确定以下几个方面的内容：1.电路的输入信号：输入信号是时序电路的触发条件，决定触发器状态的改变。
输入信号可以是外部输入，如开关和按钮，也可以是其他逻辑电路的输出。
2.电路的内部状态：内部状态是触发器的状态，它存储了电路的前一时刻的信息。
内部状态可以是一个或多个触发器的组合。
3.电路的输出信号：输出信号是根据当前输入信号和内部状态计算得到的结果。
输出信号可以是一个或多个逻辑电平。
4.电路的逻辑功能：逻辑功能是指输入信号和输出信号之间的关系，在不同的状态和条件下，输出信号如何发生改变。
