空气源热泵设计选型与配置大全1.选择合适的热泵机型：根据需求确定热泵的制热能力、制冷能力和热水供应能力等参数。
通常，制热能力应能满足整个建筑物的供暖需求，制冷能力应能满足整个建筑物的制冷需求。
另外，还要考虑热水供应的需求，如家庭热水、游泳池热水等。
2.选择合适的热源温度：热泵的制热效果受到热源温度的影响。
一般来说，热源温度越高，制热效果越好。
但高热源温度会增加热泵的能耗，因此需要在制热效果和能耗之间进行权衡。
3.考虑周边环境条件：空气源热泵的性能也会受到周边环境条件的影响。
例如，在冷气候地区，热泵需要有较高的工作压力和供热温度，以满足低温条件下的供热需求。
另外，热泵的噪音也是一个需要考虑的因素，特别是在住宅区。
4.确定室内热水系统：根据热泵的热水供应能力，确定建筑物的热水系统的布置和容量。
例如，可以选择热水储存罐来存储热泵供应的热水，以满足高峰期的热水需求。
5.热泵的管道布置：在设计热泵系统时，需要合理布置热泵的管道系统，以减少能量损失。
管道的长度和直径要根据需要和热源的温度来确定。
另外，还需要考虑防冻措施，以防止冷气候地区的管道冻结。
6.考虑辅助能源：在一些情况下，热泵的制热效果可能不够理想，需要辅助能源来提高供暖效果。
例如，在极寒地区，可以考虑使用电辅助供暖器或地暖系统来增加热源温度。
7.安装和维护：在选型和配置之后，还要考虑热泵的安装和维护工作。
确保选择专业的安装人员进行安装，并进行定期的维护和清洁工作，以保证热泵系统的正常运行和高效性能。
综上所述，选择和配置空气源热泵需要考虑多个因素，包括热泵机型、热源温度、周边环境条件、室内热水系统、管道布置、辅助能源以及安装和维护等。
只有综合考虑这些因素，才能选型和配置出最合适的空气源热泵系统，实现高效、节能的供暖和热水供应。
空气能热泵热水系统的设计选型随着人们生活水平的提高，热水器在各个场所使用越来越广泛。
而选择中央热水工程方案首要考虑安全，同时要求管理方便、节能和环保。
空气源热泵热水机组没有燃烧，没有排放，没有易燃易爆触电等隐患，比各种锅炉、电热水器都安全。
又不像太阳能怕阴雨天和黑夜，能够全天侯工作。
机组自动运行可无人值守。
不仅初投资小，而且运行费用非常低，因此近年来空气能热水系统迅速发展。
空气源热泵热水设备是新一代的节能环保产品，符合当前建设节能社会的国策。
该系统采用热泵逆卡诺原理，从空气中的到大量免费热能，不但环保、安全、管理简单(全自动控制)，而且不受天气影响全天候运行，是目前所有热水系统中综合经济性能最好的一种,可以节省可观的运行费用。
下面根据设计手册，和09版给排水技术措施对空气源热泵机组的设计选型做了单独整理。
一、热泵热水机组选用要求空气能热水机组热源是空气，其性能受环境影响较大，根据现有资料：1.环境温度低于-15℃时，大部分热水机阻不能正常启动。
这就要求热水机组使用区域要求适用地区冬季环境温度最低温度高于-15℃。
2.环境温度低于10℃时，热水机组制COP值开始衰减。
这意味着要满足用户要求，系统需要辅助热源。
这就加大了热水系统的能耗。
热水用水不经济。
由此可知空气源热泵热水机组适用于夏热冬暖地区。
根据我国气候条件，推荐在长江以南地区选用空气源热泵机组。
二、热水供水系统设计（一）计算参数1.热水用水定额2.冷水温度在计算热水系统的耗热量时，冷水温度应以当地最冷月平均水温资料确定。
无水温资料时，可按表6.2.1确定。
3.用水水温采用集中热水供应系统的住宅，配水点的水温不应低于45℃。
盥洗用、沐浴用和洗涤用的热水水温参见表6.2.3注意：集中热水供应系统中，在水加热设备和热水管道保温条件下，加热设备出口处与配水点的热水温度差，一般不大于10℃。
（二）热水量和耗热量的计算1.日耗热量和热水量的计算全日供热水的住宅、宿舍、别墅、招待所、培训中心、旅馆、宾馆、办公楼、医院住院部、养老院、幼儿园、托儿所(有住宿) 等建筑的集中热水供应系统的日耗热量、热水量可分别按下列公式计算：2.设计小时耗热量1 ）全日集中热水供应的居住小区的设计小时耗热量按下列情况分别计算：a.当小区的公共建筑(如餐馆、娱乐设施等) 的最大用水时段与住宅的最大用水时段一致时，应按两者的设计小时耗热量叠加计算，设计小时耗热量计算见公式（6.4.2-1）b. 当小区内有与住宅的最大用水时段相同的公共建筑(如餐馆等) 和不相同的公共建筑(如办公用房等) ，则设计小时耗热量应为住宅与前者的设计小时耗热量加后者的平均小时耗热量计算。
4 主要设备选型计算4.1冷源设备的选择1）冷源形式：本项目冷源采用空气源热泵机组。
2）设备容量计算与配置根据项目的设备布置条件，选用5台机组，其中3台布置在201号楼5楼，2台布置在181号楼7楼。
项目计算冷负荷为2574kW，181号楼预留冷负荷1096kW，总冷负荷3670kW。
选用单台制冷量为735kW的空气源热泵机组5台。
4.2热源设备的选择1）热源形式：本项目冷源采用空气源热泵机组。
2）设备容量计算与配置项目计算热负荷为1411kW，181号楼预留热负荷768kW，总热负荷2179kW。
项目空气源热泵容量根据夏季制冷工况选择，按冬季-2.2℃工况修正校核。
根据设备厂家资料，温度修正K1=0.72；融霜修正K2=0.9；机组单台制热量为Q=735*0.72*0.9=475kW。
机组制热量可以满足冬季制热需求。
4.3水泵选型计算1）水泵流量计算2）水泵扬程计算a)最不利环路水系统简图b)扬程计算汇总表（注4.3-2）3）水系统水力平衡空调水系统各管道环路，通过设置平衡阀和调节阀使各并联环路之间的压力损失相对差额不大于15%。
（注4.3-3）4）水系统输送能效比计算（注4.3-4）5通风系统计算5.1 通风系统风量计算（注5.1）5.2通风系统水力计算与风机单位风量耗功率计算1）通风系统水力计算简图2）通风系统水力计算表（注5.2-1）3）通风系统风机单位风量耗功率计算（注5.2-2）6空调系统计算6.1 空调系统焓湿图计算（注6.1）6.2空调系统水力计算与风机单位风量耗功率计算1）空调风系统水力计算简图2）空调风系统水力计算表（注6.2-1）3）空调风系统风机单位风量耗功率计算（注6.2-2）7节能措施7.1本工程夏季计算冷负荷XX kW，冬季计算热负荷XX kW。
建筑面积为XX m2，单位面积冷负荷指标为XX W/m2，单位面积热负荷指标为XX W/m2。
7.2主要冷（热）源设备及能效比（注7.2）7.3空调水系统输送能效比详4.3，均满足相关节能规范要求。
空气源热泵机组设计选型首先，设计选型需要考虑使用环境的温度范围和制冷或制热需求。
不同型号的空气源热泵机组适用于不同的环境温度范围，一般来说，室内温度在-10℃至40℃之间为适用范围。
如果使用环境的最低气温低于-10℃或最高气温超过40℃，需要选择适合的机组型号。
其次，需要考虑使用环境的制冷或制热需求。
空气源热泵机组可以实现制冷和制热两种功能，但不同型号的机组在制冷和制热效果上有所不同。
一般来说，制冷效果以制冷容量为主要指标，制热效果以制热功率为主要指标。
在选择机组型号时，需要根据使用环境的需求确定制冷或制热的需求指标。
另外，还需要考虑使用环境的用电情况。
不同型号的空气源热泵机组在用电方面也有不同的需求。
一般来说，机组的额定电压为220V或380V，频率为50Hz，但一些特殊型号的机组可能有不同的电压和频率要求。
在选择机组型号时，需要根据使用环境的电力情况确定电压和频率的需求。
此外，还需要考虑机组的排水和噪音要求。
空气源热泵机组在工作过程中会产生一定的排水和噪音，因此需要根据使用环境的要求选择合适的机组型号。
一般来说，机组的排水方式有多种选择，包括自然排水和排水泵排水等；噪音要求一般是指机组在运行过程中的噪音水平，一般要求噪音水平低于60分贝。
最后，还需要考虑机组的安装和维护要求。
不同型号的空气源热泵机组在安装和维护方面也有不同的要求。
一般来说，机组的安装要求包括机组的摆放位置、空气进出口的安装位置、排水管的设置等；维护要求包括机组的清洁、过滤网的清洗和更换等。
在选择机组型号时，需要根据使用环境的实际情况确定安装和维护的要求。
综上所述，空气源热泵机组设计选型需要考虑使用环境的温度范围和制冷或制热需求，用电情况，排水和噪音要求，以及安装和维护要求等因素。
通过对以上因素的综合考虑，可以选择到适合的机组型号和规格，以满足使用环境的需求。
空气能热泵热水机组水泵选型主要参数嘿，伙计们！今天我们来聊聊空气能热泵热水机组水泵选型的主要参数，这可是个大家伙，关乎到咱们家里的热水问题呢！别着急，我会尽量用简单易懂的语言跟大家扯扯这个话题。
咱们得了解什么是空气能热泵。
空气能热泵就是一种利用空气中的热量来加热水的设备，它的工作原理就像空调一样，只不过它不是制冷，而是制热。
这样一来，咱们就不用再担心冬天没热水洗澡了，是吧？空气能热泵热水机组水泵选型的主要参数有哪些呢？这里我们先来聊聊1.1流量这个参数。
流量就是指水泵每小时能排出多少立方米的水，单位是升/小时。
这个参数很重要，因为它决定了热水机组的出水量。
如果流量太小，可能会导致热水不够用；如果流量太大，又会浪费水资源。
我们在选购水泵的时候，一定要根据家里的实际需求来选择合适的流量。
接下来说说1.2扬程这个参数。
扬程是指水泵从水面抽水到水面的高度差，单位是米。
这个参数也很重要，因为它直接影响到水泵的性能。
扬程越高，水泵就能把水抽得越远，但同时也会消耗更多的能源。
在选购水泵的时候，我们既要考虑扬程的大小，也要考虑能源消耗的问题。
再来聊聊2.1电压这个参数。
电压是指水泵工作的电平，单位是伏特。
不同的水泵可能需要不同的电压来正常工作。
我们在选购水泵的时候，一定要注意查看产品说明书，确保所选的水泵与家里的电源相匹配。
2.2电机功率这个参数也很重要。
电机功率是指水泵的动力大小，单位是瓦特。
电机功率越大，水泵的工作效率越高，但同时也会消耗更多的能源。
在选购水泵的时候，我们要根据家里的实际需求来选择合适的电机功率。
接下来说说3.1控制方式这个参数。
控制方式有很多种，比如手动控制、自动控制、远程控制等。
不同控制方式的水泵各有优缺点，我们在选购的时候要根据自己的需求来选择合适的控制方式。
3.2噪音这个参数也很重要。
噪音过大的水泵会影响到家人的休息和生活质量。
在选购水泵的时候，我们要尽量选择噪音较小的产品。
咱们再来说说售后服务这个问题。
空气源热泵机组的设计选型总结空气源热泵机组是一种利用空气作为热源或冷源的热泵系统。
它具有环保、节能、安全、便捷等特点，逐渐在工业、商业、居住等领域得到广泛应用。
在设计选型过程中，需要考虑到多个因素，包括热负荷、空气源热泵机组的性能参数、系统的运行方式等。
以下是空气源热泵机组设计选型的总结。
首先，设计选型前需要准确计算热负荷。
热负荷计算是决定空气源热泵机组性能和容量的基础。
热负荷计算应考虑到建筑的热损失、人员活动热、设备运行热等因素。
只有准确计算了热负荷，才能选择合适容量的空气源热泵机组。
其次，要选择合适的空气源热泵机组性能参数。
空气源热泵机组的性能参数包括制冷量、制热量、能效比等。
制冷量是指空气源热泵机组在制冷工况下的制冷量大小，制热量是指在采暖工况下的制热量大小。
能效比是指空气源热泵机组在工作状态下的能量输入与输出的比值，衡量了机组的耗能情况。
选择合适的性能参数能够满足热负荷需求，并保证机组的稳定运行。
再次，要考虑到空气源热泵机组的运行方式。
空气源热泵机组的运行方式有单机组和多机组两种。
单机组是指只有一个主机组成的系统，适用于小型项目；而多机组是指多个机组联合工作，适用于大型项目。
选择适当的运行方式可以提高系统的冗余性，提高系统的安全性和稳定性。
另外，还要考虑到空气源热泵机组的安装和维护方便性。
空气源热泵机组的安装和维护是系统正常运行的保障。
为了确保机组的正常工作，需要选择安装便捷、拆卸维护方便的机组。
同时，也要选择有保修服务的机组，以便在出现故障时能及时得到维修和保养。
最后，还要考虑到机组的经济性。
空气源热泵机组的经济性是指在使用过程中的运行成本和维护成本。
一方面，要选择能效比较高的机组，以降低运行成本。
另一方面，要选择质量可靠、稳定性好的机组，以降低维护成本。
只有考虑到经济性，才能确保机组的投资回报率。
综上所述，空气源热泵机组的设计选型需要综合考虑多个因素，包括热负荷、性能参数、运行方式、安装维护方便性和经济性等。
空气源热泵设计选型和计算方法空气源热泵是一种利用空气中的低温热能制热或制冷的热泵装置。
它具有环保、高效、节能等优点，并且适用范围广泛，因此受到越来越多的关注和应用。
本文就空气源热泵的设计选型和计算方法进行详细的介绍。
一、空气源热泵设计的基本原理空气源热泵设计的基本原理是将低温热能通过压缩和膨胀过程转换成高温热能，从而实现制热或制冷的目的。
空气源热泵系统主要由压缩机、膨胀阀、冷凝器、蒸发器等几个基本部件组成。
其中，压缩机用来将低温低压的制冷剂压缩成高温高压的制冷剂，在冷凝器中放出热量，实现制热。
而在制冷时，则将热量从室内抽出，放到室外进行散热。
这样就能够在室内实现舒适的温度。
二、空气源热泵设计选型方法1.确定采暖面积和热负荷在进行空气源热泵的设计选型时，首先需要确定采暖面积和热负荷。
采暖面积一般是根据建筑的平面和体积进行计算，一般是按照每平方米15W进行计算。
而热负荷则需要考虑气候条件、建筑物自身热损失、人员活动等因素。
根据这些因素确定热负荷后，就可以选择相应的空气源热泵设备。
2.确定空气源热泵的热工性能参数在空气源热泵的设计选型过程中，需要根据实际情况确定热泵的热工性能参数。
主要包括压缩机的冷凝温度、蒸发温度、制冷剂的种类、制冷剂的充注量等。
这些参数的选择将直接影响到空气源热泵的制冷或制热效果。
3.确定空气源热泵的策略控制参数在空气源热泵的设计选型中，还需要考虑到不同的策略控制参数。
包括时间控制策略、温度控制策略、湿度控制策略等。
这些控制策略的选择将直接影响到空气源热泵的运行效果和能耗消耗的大小。
三、空气源热泵的计算方法1.空气源热泵的制冷量计算空气源热泵的制冷量是指单位时间内从室内吸收的热量。
一般是采用以下公式进行计算：Qc=W·(T1-T2)/3600其中，Qc为制冷量，单位为W；W为空气源热泵的制冷功率，单位为W；T1为室内温度，单位为℃；T2为室外温度，单位为℃。
2.空气源热泵的能效计算空气源热泵的能效是指单位时间内的能量输出与能量输入之比。

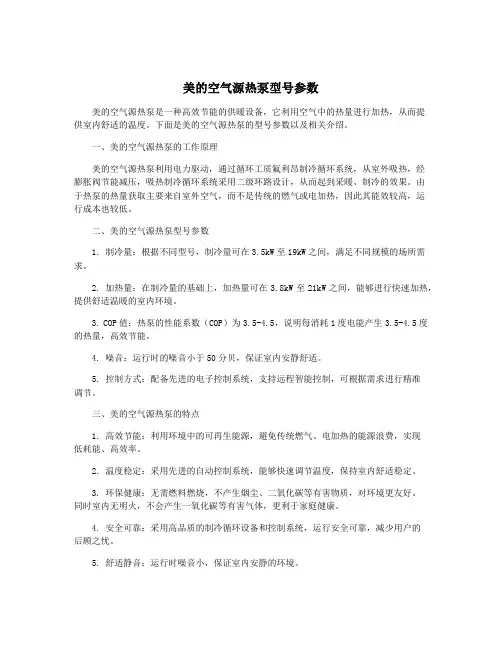

美的空气源热泵型号参数美的空气源热泵是一种高效节能的供暖设备，它利用空气中的热量进行加热，从而提供室内舒适的温度。
下面是美的空气源热泵的型号参数以及相关介绍。
一、美的空气源热泵的工作原理美的空气源热泵利用电力驱动，通过循环工质氟利昂制冷循环系统，从室外吸热，经膨胀阀节能减压，吸热制冷循环系统采用二级环路设计，从而起到采暖、制冷的效果。
由于热泵的热量获取主要来自室外空气，而不是传统的燃气或电加热，因此其能效较高，运行成本也较低。
二、美的空气源热泵型号参数1. 制冷量：根据不同型号，制冷量可在3.5kW至19kW之间，满足不同规模的场所需求。
2. 加热量：在制冷量的基础上，加热量可在3.8kW至21kW之间，能够进行快速加热，提供舒适温暖的室内环境。
3. COP值：热泵的性能系数（COP）为3.5-4.5，说明每消耗1度电能产生3.5-4.5度的热量，高效节能。
4. 噪音：运行时的噪音小于50分贝，保证室内安静舒适。
5. 控制方式：配备先进的电子控制系统，支持远程智能控制，可根据需求进行精准调节。
三、美的空气源热泵的特点1. 高效节能：利用环境中的可再生能源，避免传统燃气、电加热的能源浪费，实现低耗能、高效率。
2. 温度稳定：采用先进的自动控制系统，能够快速调节温度，保持室内舒适稳定。
3. 环保健康：无需燃料燃烧，不产生烟尘、二氧化碳等有害物质，对环境更友好。
同时室内无明火，不会产生一氧化碳等有害气体，更利于家庭健康。
4. 安全可靠：采用高品质的制冷循环设备和控制系统，运行安全可靠，减少用户的后顾之忧。
5. 舒适静音：运行时噪音小，保证室内安静的环境。
6. 智能控制：配备智能的温度控制系统，支持远程控制，用户可根据需求自由调节室内温度，提高舒适度。
四、美的空气源热泵的应用领域美的空气源热泵适用于家庭、商业建筑、学校、医院等各类场所的采暖和制冷，能够满足不同场所的供热、供冷需求。
其高效节能、安全可靠、环保健康的特点，使其在建筑供暖行业中得到广泛应用。
美的空气源热泵：参数详解与选购指南一、引言随着环保意识的提高和清洁能源的普及，越来越多的家庭开始选择空气源热泵作为供暖与制冷的设备。
作为家电行业的领军品牌，美的推出的空气源热泵备受关注。
本文将详细介绍美的空气源热泵的型号参数，帮助消费者更好地了解与选购适合自己的产品。
二、美的空气源热泵型号参数详解1. 制热量与制冷量制热量与制冷量是衡量空气源热泵性能的重要参数。
美的空气源热泵的制热量范围通常在XX至XX千瓦之间，制冷量范围在XX至XX千瓦之间。
消费者在选择时应根据自家房屋的面积、保温性能以及所在地区的气候条件进行考虑。
2. 能效比能效比是衡量空气源热泵能效性能的重要指标，表示设备在制热或制冷时所消耗的电能与输出的热量或冷量之比。
美的空气源热泵的能效比通常在XX至XX之间，消费者在选购时应尽量选择能效比高的产品，以实现节能减排。
3. 噪音水平噪音水平是消费者在选择空气源热泵时容易忽视的一个参数。
美的空气源热泵在运转过程中产生的噪音通常在XX至XX分贝之间，消费者在选购时应关注产品的噪音水平，避免给家庭生活带来不必要的干扰。
4. 适用环境温度范围适用环境温度范围是指空气源热泵在正常工作状态下所能适应的环境温度范围。
美的空气源热泵通常适用于-XX℃至XX℃的环境温度范围，消费者在选购时应根据所在地区的气候条件进行选择。
5. 压缩机类型与品牌压缩机是空气源热泵的核心部件，其类型和品牌直接影响着设备的性能与使用寿命。
美的空气源热泵通常采用知名品牌的高效压缩机，如松下、三菱等，消费者在选购时可关注产品的压缩机类型与品牌，确保购买到质量可靠的产品。
6. 智能控制功能智能控制功能是现代家电的一大特点，美的空气源热泵也不例外。
消费者在选购时可关注产品是否具备智能控制功能，如远程控制、定时开关机等，以提高使用的便捷性和舒适性。
三、选购指南1. 确定需求与预算在购买美的空气源热泵之前，消费者应首先明确自己的需求和预算。
空气源热泵机组的设计选型总结一、热水量及耗热量的计算1、日耗热量的计算依据规范《建筑给水排水设计规》GB50015-2003，全日供应热水的宿舍（ I 、 II 类）、 住宅、别墅、酒店式公寓、招待所、培训中心、旅馆、宾馆的客房 ( 不含员工 ) 、医院住院部、养老院、幼儿园、托儿所 ( 有住宿 ) 、办公楼 等建筑的集中热水供应系统的设计日耗热量应按下式计算 ：)(t t q Q l r rr d m c -⋅⋅⋅=ρ 式中 Q d —— 日耗热量 ，KJ/ d ；C —— 水的比热，4.187 KJ/ k g · ℃q r—— 热水用水定额 L/ 人·d 或 L/ 床·d m —— 用水计算单位数 （人数或床位数）ρr —— 热水密度 ，kg/Lt r —— 热水的温度，t r = 60℃ t l—— 冷水温度 ，℃ 2、设计日用水量 )(11t t Q q l r r drdc -=ρ 式中 q rd —— 设计日用水量 ，L/ d ；Q d —— 日耗热量 ，KJ/ d ；C —— 水的比热，4.187 KJ/ k g · ℃ρr—— 热水密度 ，kg/L m —— 用水计算单位数 （人数或床位数）t r 1 —— 设计热水的温度，℃ t l 1—— 设计冷水温度 ，℃ 3、设计小时耗热量全日供应热水的宿舍（ I 、 II 类）、 住宅、别墅、酒店式公寓、招待所、培训中心、旅馆、宾馆的客房 ( 不含员工 ) 、医院住院部、养老院、幼儿园、托儿所 ( 有住宿 ) 、办公楼 等建筑的集中热水供应系统的设计小时耗热量应按下式计算:T c m r l r r h h t t q K Q ρ)(-=式中 Q h—— 设计小时耗热量 ，KJ/ h ； C —— 水的比热，4.187 KJ/ k g · ℃q r—— 热水用水定额 L/ 人·d 或 L/ 床·d m —— 用水计算单位数 （人数或床位数）ρr —— 热水密度 ，kg/Lt r —— 热水的温度，t r = 60℃ t l—— 冷水温度 ，℃ T —— 每日使用时间，hK h —— 小时变化系数 ，见下标6.4.2 选取4、设计小时用水量)(t t Q q lr r hrhc -=ρ式中 Q h—— 设计小时耗热量 ，L/ h ； C —— 水的比热，4.187 KJ/ k g · ℃ρr —— 热水密度 ，kg/Lt r —— 设计热水的温度，℃ t l—— 设计冷水温度 ，℃ 二、设备选型1、机组小时供热量空气源热泵热水机组小时供热量按下式计算:T Q K Q d g 11=式中Q g —— 热泵机组设计小时供热量 KJ/ hQ d —— 最高日耗热量 KJ/d T 1—— 热泵设计工作时间 ，12～20 hK 1—— 安全系数 ，可取 1.05～1.0所选热泵的总制热功率应在相应的工况下，大于设计小时供热量Q g2、贮热水箱的选择（1）全日制集中热水供系统贮热水箱有效容积，应根据日耗热量、热泵持续工作时间及热泵工作时间内耗热量等因素确定，当其因素不确定时宜按下式计算 ： 式中： Q h —— 设计小时耗热量 (kJ/h) ； V r ——贮热水箱有效容积（ L ） ；T —— 设计小时耗热量持续时间（ h ） ；η—— 有效贮热容积系数，贮热水箱、卧式贮热水罐 η = 0.80 ～ 0.85 ，立式贮热水罐η = 0.85 ～ 0.90 ；k 2 —— 安全系数， k 2 =1.10 ～ 1.20 。
热水供应系统（以采用空气源热泵机组为例）
1、设备选型
根据《建筑给水排水设计规范》（GB50015）进行设备选型，相关参数按规范取值。
（1）空气源热泵设计小时供热量Qg按下式计算：
Qg=k1mqrC（tr-tl）ρr /T1
式中：
Qg—空气源热泵设计小时供热量（kJ/h）；
qr—热水用水定额（L/人·d）；
m—用水计算单位人数；
tr—热水温度，一般取60℃；
t1—冷水温度，一般取7℃；
T1—热泵机组设计工作时间（h/d）；
k1—安全系数。
（2）热水供应系统设计小时耗热量按下式计算：
Qh=khmqrC（tr-tl）ρr /T
式中：
Qh—设计小时耗热量（kJ/h）；
qr—热水用水定额（L/人·d）；
m—用水计算单位人数；
tr—热水温度，一般取60℃；
t1—冷水温度，一般取7℃；
T—每日使用时间（h/d）；
kh—小时变化系数。
热水系统选型数据计算汇总详见示例表4-43。
2、设备初选
根据示例表4-43中机组设计小时供热量选型项目热水系统设备，机组性能参数汇总情况见示例表4-44（以采用空气源热泵机组为例）。
空气源热泵热水器选型方案一、工程概况有某宾馆有客房186间，每间的用热水量选：160L，每天的热水量为：186间×160L/间=29760L;该中央热水系统方案拟采用空气源热泵来完成热水加热工作。
二、设计参数设计计算基本参数：〔气象参数〕夏季室外干球温度：31.1℃ 。
冬季室外∶-3℃ 。
设计遵守规范和标准1. 燃气〔电气〕热力工程规范2. 建筑防火设计规范GBJ16-873. 建筑给水排水设计规范GBJ15-884. 工业金属管道设计规范GB501356-20005. 工业循环冷却水处理设计规范6. 城市区域环境噪声标准三、设计思路1. 整个工程采用空气源热泵来完成热水加热工作。
2. 机组安装于宿合楼一楼地面或天台，管道及阀门全部作保温处理。
3. 机组安装采用水泥加减振措施安装，确保使用寿命及振动噪声。
四、设备选型空气源热泵的计算，主要依据耗热量、和热媒耗量来确定，同时也是对热水供应系统进行设计和计算的主要依据，结合空气源热泵的产品特点，本着节省设备投资及运行费用考虑。
五、有关运行数据计算根据湖北气象冬季气温-3℃，参照《建筑给排水设计规范》建筑内部热水供应系统计算方式，根据热负荷温差来计算总热量加热时间及运行费用，其计算公式如下：1、生活热水总需要的热量：①.设水温5℃升至50℃②每天用热水29760L。
③加热所需的热量：Q=29760L×〔50℃-5℃〕×1kcat/℃.kg=1339200kcat单位换算：1kcaI=1.163W.h④总热量：Q=1557489.6W=1557.49KW⑤设机组加热10小时计算Q每小时制热量=155.7KW4、热泵机组选型：①产品的技术参数，空气源热泵的选型，选LSQ10RD型号其制热量为35KW，产水量为：810L/H，输入功率为：9.3KW，现在根据冬天来选型机组：155.7KW÷35KW =4.45选用某大品牌公司生产的空气源热泵热水机组5台型号为LSQ10RD满足186个房间的热水要求.西莱克热泵塬创文章转载请注明擅长超低温空气源热泵的【西莱克厂家】资料来源：。
空气源热泵设计选型与配置大全一、空调负荷计算1.空调负荷计算的组成(Q L)(1)由于室内外温差和太阳辐射作用，通过建筑物围护结构传入室内的热量形成的冷负荷；(2)人体散热、散湿形成的冷负荷；(3)灯光照明散热形成的冷负荷；(4)其他设备散热形成的冷负荷；(5)渗透空气所形成的冷负荷(6)新风量负荷2.空调负荷计算方法简单介绍空调动态负荷的计算显得比较繁琐，即便是采用一些简化手段，计算工作量也是比较大的。
估算最简便，捷径行路，人之通性，慢慢的被它取而代之了。
但是估算的根据并不坚定，偏于保守是不可避免的，总是顾虑怕估算的小了，这也是可以理解的。
估算法也要注意与实际相符合，要根据实际的经验以及不同建筑的各自不同的情况。
目前空调负荷的计算还是以估算为主。
3.民用建筑空调单位面积冷负荷（q L）4.负荷计算——单位面积冷负荷法Q L=q L×S式中：Q L——建筑物空调房间总冷负荷 (W) Q L——冷负荷 (W/m2)S——空调房间面积 (m2)二、空调末端（风机盘管）的计算与选择（1）根据风量：房间面积、层高（吊顶后）和房间气体循环次数三者的乘积即为房间的循环风量。
其对应的风机盘管高速风量，即可确定风机盘管型号。
（2）根据冷负荷：根据单位面积负荷和房间面积，可得到房间所需的冷负荷值。
利用房间冷负荷对应风机盘管的中速风量时的制冷量即可确定风机盘管型号一般采用第二种方法——根据冷负荷选择风机盘管，在特殊场合如对噪音要求较高的场所，可用第一种方法进行校核。
确定型号以后，还需确定风机盘管的安装方式（明装或安装），送回风方式（底送底回，侧送底回等）以及水管连接位置（左或右）等条件。
房间面积较大时应考虑使用多个风机盘管，房间单位面积负荷较大，对噪音要求不高时可考虑使用风量和制冷量较大的风机盘管。
注意：对于风管超过一定长度的风盘，应采用中、高静压的风盘，且出风管道上不宜多于两个出风口。
三、采暖负荷计算1.采暖负荷计算的组成（Q n）冬季采暖通风系统的热负荷，应根据建筑物下列散失和获得的热量确定：1）围护结构的耗热量，包括基本耗热量和附加耗热量，2）加热由门窗缝隙渗入室内的冷空气的耗热量3）加热由门、孔沿及相邻房间浸入的冷空气的耗热量；4）建筑内部设备得热；5）通过其他途径散失或获得的热量。
一、空气源热泵参数与选型一、空气源热泵工作原理热泵技术是基于逆卡诺循环原理实现的。
通俗的说，如同在自然界中水总是由高处流向低处一样，热量也总是从高温传向低温。
但人们可以用水泵把水从低处提升到高处，从而实现水的由低处向高处流动，热泵同样可以把热量从低温热源传递到高温热源，所以热泵实质上是一种热量提升装置。
热泵的作用就是从周围环境中吸取热量（这些被吸取的热量可以是地热、太阳能、空气的能量），并把它传递给被加热的对象（温度较高的媒质）。
热泵热水装置，主要由蒸发器、压缩机、冷凝器和膨胀阀四大部件组成，通过让工质不断完成蒸发（吸取环境中的热量）→压缩→冷凝（放出热量）→节流→再蒸发的热力循环过程，从而将环境里的热量转移到水中。
热泵热水机组工作时，蒸发器吸收环境热能，压缩机吸入常温低压介质气体，经过压缩机压缩成为高温高压气体并输送进入冷凝器，高温高压的气体在冷凝器中释放热量来制取热水，并冷凝成低温高压的液体。
后经膨胀阀节流变成低温低压液体进入蒸发器内进行蒸发，低温低压液体在蒸发器中从外界环境吸收热量后蒸发，变成低温低压的气体。
蒸发产生的气体再次被吸入压缩机，开始又一轮同样的工作过程。
这样的循环过程连续不断，周而复始，从而达到不断制热的目的。
热泵原理示意图如下：热泵在工作时，把环境介质中贮存的能量QA通过蒸发器进行吸收；热泵本身做功消耗的能量，有部分转化为热能QB ；热泵循环工质在冷凝器中释放的热量QC等于QA+QB，由此可以看出，热泵输出的能量为机组做功产生的热能QB和热泵在环境中吸收的热量QA；因此，采用热泵技术可以节约大量的电能。
热泵的节能原理如下图所示适温度范围在-10～50℃的地区。
空气源热泵辅助型太阳能集热系统，适用于宾馆酒店、饭店、度假村、泳池、桑拿浴场、公寓、工厂、大专院校、医院、疗养院等需要热水的单位使用。
二、设备重要参数介绍（以清华同方为例）1 、产品型号及技术参数注①名义工况温度条件：环境干球温度20℃，湿球温度15℃；机组进水40℃，出水45℃；②水阻力损失是指机组名义工况时的水阻力损失，不带内置水泵的机组可以此作为选配水泵的依据；③水泵和辅助电加热不属于机组的标准配置；④带“※”者的数据不包括水泵以及辅助电加热；2.性能曲线TFS-SKR270制热性能曲线2468101214-55101520253035环境温度℃制热量k WTFS-SKR480制热性能曲线481216202428-55101520253035环境温度℃制热量k WTFS-SKR760制热性能曲线481216202428323640-55101520253035环境温度℃制热量k WTFS-SKR840制热性能曲线12182430364248-5510152025303545环境温度℃制热量k WTFS-SKR1600制热性能曲线30405060708090-55101520253035环境温度℃制热量k W三、设计及机组选型1、机组选型计算热泵热水机组选型时需确定下列设计条件： ● 系统热负荷（kW ） ● 自来水补水温度（℃） ● 热水设计温度（℃）● 环境温度（℃）（冬季室外极限温度，和冬季室外计算温度） ● 水系统热损失 选型步骤：1.1.查询当地气象，水文参数，确定自来水补水温度，环境温度； 1.2.计算系统热负荷； 热负荷计算公式：Q=V* c （tr-tl ）k/860(k.cal/ kW.h)式中：Q ——系统热负荷（kW.h ）； V ——设计热水量（L ）；c ——水的比热，取1k.cal/(L •℃)； tr ——设计热水温度（℃）；tl——自来水补水温度（℃）k——考虑水系统热损失的安全系数，取1.05~1.201.3. 确定机组工作时间，名义工况下确定机组的型号和数量；机组的数量确定：N=Q/T.WN——机组数量（台）Q——系统热负荷（kW.h）T——名义工况下设计运行时间（一般取10~16小时）W——名义工况下机组制热量（kW）1.4.按冬季温度条件校核机组制热量。
空气源热泵设计参数1.制冷/制热负荷：根据需要，确定系统的制冷或制热负荷。
负荷大小将直接影响热泵的尺寸和性能。
2.环境条件：考虑安装地点的气候条件，包括室外温度范围、湿度和季节变化。
这些因素将影响热泵的工作效率和性能。
3.室内空间：确定系统的安装位置，包括室内和室外设备的布局。
确保热泵系统可以顺利安装，并且易于维护和操作。
4. 系统效率：选择高效的空气源热泵系统是至关重要的。
考虑热泵的能量效率指数(Energy Efficiency Ratio, EER)和制热季节性能因数(Seasonal Coefficient of Performance, SCOP)等参数。
这些参数反映了系统在不同工况下的能耗情况。
5.管道和泵的规格：设计适当的管道和泵的规格，以保证热泵系统的正常运行。
确定管道和泵的尺寸、材料和布局，以满足系统的流量和压力需求。
6.控制系统：选择合适的控制系统，以实现热泵系统的自动化和调节。
这包括温度传感器、压力传感器、控制阀和变频器等设备的选择和布置。
7.维护和运行成本：考虑热泵系统的维护和运行成本。
选择耐用和易维护的设备，同时确保系统能够以最低的运行成本提供所需的热水或制冷效果。
8.环保性能：考虑热泵系统的环保性能。
选择环保制冷剂和材料，以减少对大气的污染。
同时，优化系统的能耗，减少能源的浪费。
9.安全性：确保热泵系统的安全性能。
包括防止泄露、电气设备的绝缘和防火等措施。
综上所述，设计一个有效的空气源热泵需要综合考虑负荷、环境条件、空间布局、系统效率、管道和泵的规格、控制系统、维护成本、环保性能和安全性等因素。
只有综合考虑这些参数，才能设计出满足需求、高效可靠的空气源热泵系统。
空气源热泵设计选型与配置大全一、空调负荷计算1.空调负荷计算的组成(Q L)(1)由于室内外温差和太阳辐射作用，通过建筑物围护结构传入室内的热量形成的冷负荷；(2)人体散热、散湿形成的冷负荷；(3)灯光照明散热形成的冷负荷；(4)其他设备散热形成的冷负荷；(5)渗透空气所形成的冷负荷(6)新风量负荷2.空调负荷计算方法简单介绍空调动态负荷的计算显得比较繁琐，即便是采用一些简化手段，计算工作量也是比较大的。
估算最简便，捷径行路，人之通性，慢慢的被它取而代之了。
但是估算的根据并不坚定，偏于保守是不可避免的，总是顾虑怕估算的小了，这也是可以理解的。
估算法也要注意与实际相符合，要根据实际的经验以及不同建筑的各自不同的情况。
目前空调负荷的计算还是以估算为主。
3.民用建筑空调单位面积冷负荷（q L）4.负荷计算——单位面积冷负荷法Q L=q L×S式中：Q L——建筑物空调房间总冷负荷 (W) Q L——冷负荷 (W/m2)S——空调房间面积 (m2)二、空调末端（风机盘管）的计算与选择（1）根据风量：房间面积、层高（吊顶后）和房间气体循环次数三者的乘积即为房间的循环风量。
其对应的风机盘管高速风量，即可确定风机盘管型号。
（2）根据冷负荷：根据单位面积负荷和房间面积，可得到房间所需的冷负荷值。
利用房间冷负荷对应风机盘管的中速风量时的制冷量即可确定风机盘管型号一般采用第二种方法——根据冷负荷选择风机盘管，在特殊场合如对噪音要求较高的场所，可用第一种方法进行校核。
确定型号以后，还需确定风机盘管的安装方式（明装或安装），送回风方式（底送底回，侧送底回等）以及水管连接位置（左或右）等条件。
房间面积较大时应考虑使用多个风机盘管，房间单位面积负荷较大，对噪音要求不高时可考虑使用风量和制冷量较大的风机盘管。
注意：对于风管超过一定长度的风盘，应采用中、高静压的风盘，且出风管道上不宜多于两个出风口。
三、采暖负荷计算1.采暖负荷计算的组成（Q n）冬季采暖通风系统的热负荷，应根据建筑物下列散失和获得的热量确定：1）围护结构的耗热量，包括基本耗热量和附加耗热量，2）加热由门窗缝隙渗入室内的冷空气的耗热量3）加热由门、孔沿及相邻房间浸入的冷空气的耗热量；4）建筑内部设备得热；5）通过其他途径散失或获得的热量。
对于一般民用住宅层高在3m 以下工程上可采用面积热负荷法进行概算。
单位面积热负荷法：Q n=K×q n×S式中：Q n——建筑物的采暖设计热负荷，W S——建筑物的建筑面积，m2；q n——建筑物的采暖单位面积热负荷，W/m 2，K——附加系数建筑各个区域的围护结构、冷空气渗透情况均有差别，如果需要计算的较为准确，应根据各个区域在建筑中的位置（如：是否靠近外墙、外墙上的门窗）和门窗（是否有冷空气渗透）进行分别计算。
2.室内采暖单位面积热负荷计算（q n）1)一般原则别墅的负荷一般要比住宅的大一些。
别墅的顶层负荷要大于中间层或底层。
普通卫生间根据面积提供500～1000W的定值来计算。
别墅地下室一般不配。
客卧一般负荷相对较大。
对于外墙较大或玻璃面积较大的，建议做负荷计算2）室内采暖单位面积热负荷估算表（q n）3.附加系数附加系数为采暖面积与全房间面积的比值，根据下表进行选择：上表的附加系数为标准推荐数值，在实际工程中应根据实际情况做出具体调整。
房间进深大于6 米时，以距外墙6 米为界分区当作不同的单独房间，分别计算供暖热负荷。
4.另一种采暖热负荷的估算办法Q n=a×R n×V×（t n-t w）Q n——采暖热负荷 Wt n——室内空气温度℃t w——室外供暖计算温度℃V——建筑的体积 m3R n——体积热指标根据建筑的保温情况宜取0.4-0.7a ——修正系数。
请参考下表四、采暖末端计算与选择1.地暖盘管地暖面盘管的管间距直接影响到地板的散热量，而地板散热量需满足室内负荷的要求。
管间距根据管材、室内设计温度、供水温度、地板材料等因素而定。
下表是PE-RT管材，地面材料为水泥地砖，在不同水温、室内温度和管间距的条件下的地面散热量（其他地面材料的散热量数据见附录1）2.散热片根据散热片进出口水温，求出散热片平均水温；根据室内设计温度求出散热温差；根据散热温差查散热片选型表，获得单片散热量q。
五、空气源热泵冷暖机组配置计算1.确定建筑的负荷由设计院获取根据建筑物的负荷指标和相应建筑面积的乘积，得出建筑的负荷。
将各空调房间的负荷逐个相加得出空调总负荷。
2.机组台数和容量的确定机组总负荷的确定：建筑的负荷或空调总负荷×8 0％左右的同时使用率。
公寓房可不考虑同时使用率。
特殊情况需根据建筑功能和使用情况确定。
大、中型工程应选二台以上，但不宜过多，并考虑备用机组的可能性。
若建筑物的最大负荷与最小负荷的差距过大，宜大、小容量机组搭配工作。
六、机组安装位置规划和环境控制1.机组安装位置规划1)热泵主机的安装与空调室外机的安装要求相似。
可安装在屋顶、阳台、地面上。
出风口应避开迎风方向。
2)主机（侧出风）与四周墙壁或其他遮挡物之间的距离不能太小，出风口1米内不应有遮挡物，保证主机换热器的吸热散热不受阻碍。
3)主机（顶出风）进风口1米内不能有遮挡物，出风口2米内不应有障碍物，保证主机换热器的吸热散热不受阻碍。
当机组安装在屋檐下或机组上方有水平障碍物时，机组的安装位置必须在通风良好的地方，否则容易发生气流短路，造成机组散热能力差。
2.机组安装环境控制1)尽量不在阳光直射的地方。
2)不在卧室的窗台或卧室的附近。
3)进、出风有足够的距离，便于散热。
4)能承受室外机自重的 2-3 倍以上的地方。
5)没有油烟或其它腐蚀气体的地方。
6)不影响其它因素或环境的地方。
七、采暖和冷暖系统介绍1.采暖和冷暖系统分类1)开式循环系统：管路中的循环水与大气相通的系统。
循环水水与大气接触，易腐蚀管路；用户与机房高差较大时，水泵则需克服高差造成的静水压力，耗电量大。
2)闭式循环系统：管路系统不与大气接触，在系统最高点设有排气阀的系统。
管道与设备不易腐蚀；不需克服高度差，从而循环水泵功率小。
3)同程式系统：并联环路中的各支路的流程都是相等的系统。
◆优点：系统的水力稳定性好，各设备间的水量分配均衡。
◆缺点：由于采用回程管，管道的长度增加，水阻力增大，使水泵的能耗增加，并且增加了初投资。
4)异程式系统：并联环路中的各支路流程不等的系统◆优点：异程式系统简单，耗用管材少，施工难度小。
◆缺点：各并联环路管路长度不等，阻力不等，流量分配难以平衡。
5)定水量系统：系统中循环水量为定值，或夏季和冬季分别采用不同的定水量，负荷变化时，改变供、回水温度以改变制冷量或制热量的系统。
特点：定水量系统简单，操作方便，不需要复杂的自控设备和变水量定压控制。
6)变水量系统，一般适用于间歇性降温的系统（影院、剧场、大会议厅等）：保持供水温度在一定范围内，当负荷变化时，改变供水量的系统。
特点：变水量系统的水泵的能耗随负荷较少而降低，在配管设计时可考虑同时使用系数，管径可相应减少，降低水泵和管道系统的初投资；但是需要采用供、回水压差进行流量控制，自控系统比较复杂。
2.空气源热泵采暖和冷暖常用系统型式采暖系统图——不带缓冲水箱采暖系统图——带缓冲水箱冷暖系统图——不带缓冲水箱冷暖系统图——带缓冲水箱八、水泵选型计算冷暖系统按空调系统的水流量和水阻力选定水泵流量和扬程。
1. 水泵的流量：在没有考虑同时使用率的情况下选定的机组，可根据产品样本提供的数值乘以1.1~1.2倍的系数选用。
如果考虑了同时使用率，建议用如下公式进行计算。
公式中的Q为没有考虑同时使用率情况下的总负荷。
L = Q×0.86/ △TL——循环水流量 m3/hQ——总负荷 kW△T ——进回水温差℃（采暖系统取10℃，冷暖系统取5℃）水泵的流量 = (1.1~1.2)×系统循环水量2. 水泵的扬程：应为它承担的供回水管网最不利环路的总水压降。
最不利环路阻力计算经验公式如下：H max=Δp1＋Δp2＋0.05L（1+ K）△P1：机组内部的水压降；△P2：最不利环路中并联的各末端装置的水压损失最大一台（或部分）的水压降。
0.05L：沿程损失取每100m管长约5mH2O；式中K为最不利环路中局部阻力当量长度总和与直管总长的比值。
当最不利环路较长时K取0.2~0. 3；最不利环路较短时K取0.4~0.6。
水泵扬程(mH2O)= （1.1~1.2）× H max3. 其他要求：水泵必须选用热水泵，其Q～H 特性曲线，应是随着流量的增大，扬程逐渐下降的曲线。
同时适用于水/乙二醇（最高30%）溶液。
应根据水泵提供商提供的参数要求，并根据现场水力系统的要求选泵，水泵应在其高效区内运行。
九、膨胀罐选型计算C =系统中的水容量（包括热泵主机、管道、末端等）约为系统循环水流量的1/15 到1/20。
e =水的热膨胀系数（系统冷却时水温和锅炉运行时的最高水温的水膨胀率之差，见下表），标准设备中e=0.0359（9 0℃）P1=膨胀罐的预充压力（绝对压力）P2=系统运行的最高压力（绝对压力）V =膨胀罐的体积选型经验：5HP以下选用的2L 膨胀罐5-10HP选用的5L 膨胀罐10-18HP选用的8L 膨胀罐18-30HP选用的12L 膨胀罐30-45HP选用的18L 膨胀罐45-60HP选用的24L 膨胀罐（其中制冷/热量KW 和HP 的换算关系为1HP ≈2.5KW）十、储能（缓冲）水箱计算水暖系统需要考虑系统水容量对系统稳定性的影响，对于空气源热泵地暖系统，最大的影响因素是冬季机组除霜。
空气源热泵机组化霜时间为 3-8mi n，取化霜时间 4 min 来计算蓄能水箱容积。
系统热稳定性要求：冬季运行时，主机除霜时间 4 min，供水温度允许降低不超过3℃。
系统最小水容量M1：= Q * T /（C*3） (kg)Q——主机制热量 (kｗ)Ｔ——化霜时间 (Ｓ)Ｃ——水的比热取４．２（kＪ／kg℃）系统水容量M2：= 0.15*L (kg)L——系统管路总长（m）储能水箱有效容积M:= M1-M2 (kg)十一、系统管道计算1.管径计算公式如下：Q：管段内流经的水流量(L/s)Ｄ：管道内径(mm)Ｖ：假定的水流速(m/s)（管内水流速推荐表如下，单位m/s)2.管径经验选定法——系统水流量和单位长度阻力损失表3. 连接各末端装置的供回水支管的管径，宜与设备的进出水管接管管径一致，可查产品样本获知。
十二、分集水器选择1. 材质为黄铜材质或不锈钢材质，同时适用于水/乙二醇（最高30%）溶液。
2. 一般规格：3. 选型建议：根据盘管环路数选择分集水器支路数，支路数应控制在8路以内，若超过8 路，可增设多一套分集水器解决。
