空气能热泵热水机组的设计选型

空气源热泵设计选型与配置大全1.选择合适的热泵机型：根据需求确定热泵的制热能力、制冷能力和热水供应能力等参数。

通常，制热能力应能满足整个建筑物的供暖需求，制冷能力应能满足整个建筑物的制冷需求。

另外，还要考虑热水供应的需求，如家庭热水、游泳池热水等。

2.选择合适的热源温度：热泵的制热效果受到热源温度的影响。

一般来说，热源温度越高，制热效果越好。

但高热源温度会增加热泵的能耗，因此需要在制热效果和能耗之间进行权衡。

3.考虑周边环境条件：空气源热泵的性能也会受到周边环境条件的影响。

例如，在冷气候地区，热泵需要有较高的工作压力和供热温度，以满足低温条件下的供热需求。

另外，热泵的噪音也是一个需要考虑的因素，特别是在住宅区。

4.确定室内热水系统：根据热泵的热水供应能力，确定建筑物的热水系统的布置和容量。

例如，可以选择热水储存罐来存储热泵供应的热水，以满足高峰期的热水需求。

5.热泵的管道布置：在设计热泵系统时，需要合理布置热泵的管道系统，以减少能量损失。

管道的长度和直径要根据需要和热源的温度来确定。

另外，还需要考虑防冻措施，以防止冷气候地区的管道冻结。

6.考虑辅助能源：在一些情况下，热泵的制热效果可能不够理想，需要辅助能源来提高供暖效果。

例如，在极寒地区，可以考虑使用电辅助供暖器或地暖系统来增加热源温度。

7.安装和维护：在选型和配置之后，还要考虑热泵的安装和维护工作。

确保选择专业的安装人员进行安装，并进行定期的维护和清洁工作，以保证热泵系统的正常运行和高效性能。

综上所述，选择和配置空气源热泵需要考虑多个因素，包括热泵机型、热源温度、周边环境条件、室内热水系统、管道布置、辅助能源以及安装和维护等。

只有综合考虑这些因素，才能选型和配置出最合适的空气源热泵系统，实现高效、节能的供暖和热水供应。

PHNIX热泵热水机组选型第一章空气热泵热水机组选型我国拥有丰富而多样的能源资源，但人均能源资源大大低于世界的平均水平，据美国某杂志计算，在2002年中国石油人均储量为2.9吨，仅为世界平均值的11.6％。

另一方面，中国的能源利用效率很低（见表1）。

随着中国城乡建筑的迅速发展，人们生活水平迅速提高，家用卫生热水的需求量也越来越大。

在20世纪80年代中期开始，各种家用热水器应运而生，其中有电热水器、煤气热水器、太阳能热水器等，各种热水器在家庭中的使用正日益普遍，能源浪费也越来越严重。

近几年空气源热泵热水机组的出现，在节能、环保、安全方面具有很多的优点，在家用和商用制取生活热水方面，得到了大力的发展和应用。

中国与发达国家能量设备效率比较（％）表3.1一、空气源热泵热水机的工作原理空气源热泵热水机从低温空气中吸热，然后转移到高温的储水箱中，将热水储存在水箱中已备后用，从原理上来说，它与制冷机相同，都是根据逆卡诺循环原理工作。

但是，两者工作的温度范围和要求的效果不同，制冷装置是将低温物体的热量传递给环境，以造成低温环境，热泵热水器则是从空气中吸取热量，并将它传递给水以生产生活热水。

热泵热水器主要由压缩机、带有冷凝器的热水器（相当于制冷循环的冷凝器）、节流元件、蒸发器和温度控制装置等组成。

空气源热泵热水机系统原理图：空气源热泵热水系统工作时采用电能驱动，通过制冷剂把空气中难以利用的低品位热能吸收，提升为可用的高品位热能对水进行加热。

当热水温度达到所设定温度（控制终温）时，压缩机停止运行，反之，当热水温度降到所设热水温时，压缩机重新启动工作，将热水箱的热水温度升高，使其温度恒定在一定的范围。

二、几种常用热水器的对比分析目前，市场上热水器的主流产品包括电、燃气、和太阳能三大类。

它们都是有一定的优势，但从实际使用看也存在着很大的不足。

例如燃气热水器的优势是设备间单，体积小，运行费用较低，它的缺点主要是表现为系统效率低，并且在燃烧不充分时产生CO等有害气体，不易调温，需定期除垢等。

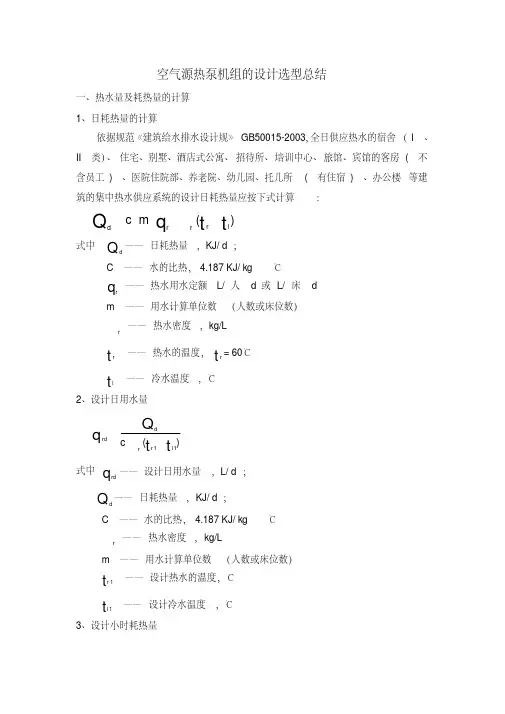

空气源热泵机组的设计选型总结一、热水量及耗热量的计算1、日耗热量的计算依据规范《建筑给水排水设计规》GB50015-2003，全日供应热水的宿舍（ I 、II 类）、住宅、别墅、酒店式公寓、招待所、培训中心、旅馆、宾馆的客房 ( 不含员工 ) 、医院住院部、养老院、幼儿园、托儿所 ( 有住宿 ) 、办公楼等建筑的集中热水供应系统的设计日耗热量应按下式计算：)(t t q Q l r r r d m c 式中Q d ——日耗热量，KJ/ d ；C ——水的比热，4.187 KJ/ kg ·℃q r ——热水用水定额L/ 人·d 或L/ 床·dm ——用水计算单位数（人数或床位数）r ——热水密度，kg/Lt r ——热水的温度，t r = 60℃t l ——冷水温度，℃2、设计日用水量)(11t t Q q l r r drd c 式中q rd ——设计日用水量，L/ d ；Q d ——日耗热量，KJ/ d ；C ——水的比热，4.187 KJ/ kg ·℃r ——热水密度，kg/Lm ——用水计算单位数（人数或床位数）t r 1——设计热水的温度，℃t l 1——设计冷水温度，℃3、设计小时耗热量全日供应热水的宿舍（ I 、 II 类）、住宅、别墅、酒店式公寓、招待所、培训中心、旅馆、宾馆的客房 ( 不含员工 ) 、医院住院部、养老院、幼儿园、托儿所 ( 有住宿 ) 、办公楼等建筑的集中热水供应系统的设计小时耗热量应按下式计算:Tc m r l r r h h t t q K Q )(式中Qh ——设计小时耗热量，KJ/ h ；C ——水的比热，4.187 KJ/ kg ·℃q r ——热水用水定额L/ 人·d 或L/ 床·dm ——用水计算单位数（人数或床位数）r ——热水密度，kg/Ltr ——热水的温度，t r = 60℃t l ——冷水温度，℃T ——每日使用时间，hK h ——小时变化系数，见下标6.4.2 选取4、设计小时用水量)(t t Q q lr r h rh c式中Q h ——设计小时耗热量，L/ h ；C ——水的比热，4.187 KJ/ kg ·℃r ——热水密度，kg/Lt r ——设计热水的温度，℃t l ——设计冷水温度，℃二、设备选型1、机组小时供热量空气源热泵热水机组小时供热量按下式计算:T Q K Q d g 11式中Q g ——热泵机组设计小时供热量KJ/ hQ d ——最高日耗热量KJ/dT 1——热泵设计工作时间，12～20 hK 1——安全系数，可取 1.05～1.0所选热泵的总制热功率应在相应的工况下，大于设计小时供热量Q g2、贮热水箱的选择（1）全日制集中热水供系统贮热水箱有效容积，应根据日耗热量、热泵持续工作时间及热泵工作时间内耗热量等因素确定，当其因素不确定时宜按下式计算：式中：Q h ——设计小时耗热量 (kJ/h) ；V r ——贮热水箱有效容积（ L ）；T ——设计小时耗热量持续时间（ h ）；η——有效贮热容积系数，贮热水箱、卧式贮热水罐η = 0.80 ～ 0.85 ，立式贮热水罐η = 0.85 ～ 0.90 ；k 2 ——安全系数， k 2 =1.10 ～ 1.20 。

空气源热泵机组的设计选型总结空气源热泵机组是一种利用空气作为热源或冷源的热泵系统。

它具有环保、节能、安全、便捷等特点，逐渐在工业、商业、居住等领域得到广泛应用。

在设计选型过程中，需要考虑到多个因素，包括热负荷、空气源热泵机组的性能参数、系统的运行方式等。

以下是空气源热泵机组设计选型的总结。

首先，设计选型前需要准确计算热负荷。

热负荷计算是决定空气源热泵机组性能和容量的基础。

热负荷计算应考虑到建筑的热损失、人员活动热、设备运行热等因素。

只有准确计算了热负荷，才能选择合适容量的空气源热泵机组。

其次，要选择合适的空气源热泵机组性能参数。

空气源热泵机组的性能参数包括制冷量、制热量、能效比等。

制冷量是指空气源热泵机组在制冷工况下的制冷量大小，制热量是指在采暖工况下的制热量大小。

能效比是指空气源热泵机组在工作状态下的能量输入与输出的比值，衡量了机组的耗能情况。

选择合适的性能参数能够满足热负荷需求，并保证机组的稳定运行。

再次，要考虑到空气源热泵机组的运行方式。

空气源热泵机组的运行方式有单机组和多机组两种。

单机组是指只有一个主机组成的系统，适用于小型项目；而多机组是指多个机组联合工作，适用于大型项目。

选择适当的运行方式可以提高系统的冗余性，提高系统的安全性和稳定性。

另外，还要考虑到空气源热泵机组的安装和维护方便性。

空气源热泵机组的安装和维护是系统正常运行的保障。

为了确保机组的正常工作，需要选择安装便捷、拆卸维护方便的机组。

同时，也要选择有保修服务的机组，以便在出现故障时能及时得到维修和保养。

最后，还要考虑到机组的经济性。

空气源热泵机组的经济性是指在使用过程中的运行成本和维护成本。

一方面，要选择能效比较高的机组，以降低运行成本。

另一方面，要选择质量可靠、稳定性好的机组，以降低维护成本。

只有考虑到经济性，才能确保机组的投资回报率。

综上所述，空气源热泵机组的设计选型需要综合考虑多个因素，包括热负荷、性能参数、运行方式、安装维护方便性和经济性等。

空气能热泵热水系统的设计选型随着人们生活水平的提高，热水器在各个场所使用越来越广泛。

而选择中央热水工程方案首要考虑安全，同时要求管理方便、节能和环保。

空气源热泵热水机组没有燃烧，没有排放，没有易燃易爆触电等隐患，比各种锅炉、电热水器都安全。

又不像太阳能怕阴雨天和黑夜，能够全天侯工作。

机组自动运行可无人值守。

不仅初投资小，而且运行费用非常低，因此近年来空气能热水系统迅速发展。

空气源热泵热水设备是新一代的节能环保产品，符合当前建设节能社会的国策。

该系统采用热泵逆卡诺原理，从空气中的到大量免费热能，不但环保、安全、管理简单(全自动控制)，而且不受天气影响全天候运行，是目前所有热水系统中综合经济性能最好的一种,可以节省可观的运行费用。

下面根据设计手册，和09版给排水技术措施对空气源热泵机组的设计选型做了单独整理。

一、热泵热水机组选用要求空气能热水机组热源是空气，其性能受环境影响较大，根据现有资料：1.环境温度低于-15℃时，大部分热水机阻不能正常启动。

这就要求热水机组使用区域要求适用地区冬季环境温度最低温度高于-15℃。

2.环境温度低于10℃时，热水机组制COP值开始衰减。

这意味着要满足用户要求，系统需要辅助热源。

这就加大了热水系统的能耗。

热水用水不经济。

由此可知空气源热泵热水机组适用于夏热冬暖地区。

根据我国气候条件，推荐在长江以南地区选用空气源热泵机组。

二、热水供水系统设计（一）计算参数1.热水用水定额2.冷水温度在计算热水系统的耗热量时，冷水温度应以当地最冷月平均水温资料确定。

无水温资料时，可按表6.2.1确定。

3.用水水温采用集中热水供应系统的住宅，配水点的水温不应低于45℃。

盥洗用、沐浴用和洗涤用的热水水温参见表6.2.3注意：集中热水供应系统中，在水加热设备和热水管道保温条件下，加热设备出口处与配水点的热水温度差，一般不大于10℃。

（二）热水量和耗热量的计算1.日耗热量和热水量的计算全日供热水的住宅、宿舍、别墅、招待所、培训中心、旅馆、宾馆、办公楼、医院住院部、养老院、幼儿园、托儿所(有住宿) 等建筑的集中热水供应系统的日耗热量、热水量可分别按下列公式计算：2.设计小时耗热量1 ）全日集中热水供应的居住小区的设计小时耗热量按下列情况分别计算：a.当小区的公共建筑(如餐馆、娱乐设施等) 的最大用水时段与住宅的最大用水时段一致时，应按两者的设计小时耗热量叠加计算，设计小时耗热量计算见公式（6.4.2-1）b. 当小区内有与住宅的最大用水时段相同的公共建筑(如餐馆等) 和不相同的公共建筑(如办公用房等) ，则设计小时耗热量应为住宅与前者的设计小时耗热量加后者的平均小时耗热量计算。

空气源热泵热水机推荐选型速查手册一、家庭用户用水定额注：用水温度按55℃计。

二、热水机选型1、家用热水机烧水耗时一览表（供用户选型参考）2、热水机使用区域3、选型方法用户对热水机的要求一般有两点：1）满足用水量要求；2）满足烧水快速要求。

满足用户要求1）关键在于水箱的选取，水箱选取合适基本就能满足用户的用水量需求。

满足要求2）关键在于主机的选取，功率大的主机自然烧水速度快。

家庭用户用水器具中以淋浴头和浴缸耗水量最大，其他生活用水（如洗手、厨房用水等）耗水相对较少，可以不考虑，所以水箱的选取要以淋浴头和浴缸的耗水量为参考依据。

因为热泵热水机具有提前预约和夜间运行功能，可提前将水烧好，储存起来供用户需要时使用，所以在用户全家人集中洗浴时间段（淋浴以0.5小时/人计算，泡浴缸以1小时/次计算），储存的热水量加上洗浴时热水机补烧的热水量要满足全家人的用水量要求。

4、选型示例1）普通小区住户，两房一厅一卫，住宅面积80m2，家庭成员3人，热泵热水器主要提供家庭生活用水及沐浴等，卫生间只有一个淋浴头。

选取水箱：一个淋浴头三人轮流使用，耗热水以40L/人计，总耗水量Q＝40L/人×3人＝120L，洗浴时间T＝0.5小时/人×3人＝1.5小时初步选取100L水箱，100L提前储存的热水＋1.5小时洗浴时间内补烧的热水量要大于总耗水量，确定选取100L水箱。

选取主机：从经济性来考虑，选取KFRS-3.5/A即可。

但如果用户想热水器烧水快一点，也可选大一点的主机。

例如在江苏某些地区冬季温度会到零下4度左右，为防止冬季热水等待时间过长，用户最好选配大一点的主机，如KFRS-5.0/A。

2）高档小区住户，三房两厅两卫，住宅面积120m2，家庭成员4人，热泵热水器主要提供家庭生活用水及沐浴等，卫生间共有两个淋浴头和一个浴缸。

选取水箱：以2人轮流泡浴缸、2人轮流淋浴来计算，淋浴头耗热水以40L/人计，浴缸以120L/次计。

空气能设计选型以空气能设计选型为标题，本文将对空气能设计选型进行详细介绍和分析。

空气能是一种可再生能源，被广泛应用于供暖、热水和空调等领域。

设计选型是指根据具体需求和条件，选择适合的空气能设备和系统。

正确的设计选型可以提高能效，降低能耗，满足用户的需求。

为了进行空气能设计选型，首先需要了解以下几个关键因素：1. 空气能资源：根据不同地区的气候条件和气温变化，确定空气能资源的可利用程度。

气候条件对空气能系统的性能有重要影响，因此需要对当地的气象数据进行分析和评估。

2. 系统需求：根据用户的需求确定空气能系统的功率和性能要求。

不同的场所和用途对空气能系统的需求有所不同，例如住宅、商业建筑或工业生产等。

3. 系统类型：根据具体需求选择合适的空气能系统类型。

常见的空气能系统包括空气源热泵、空气能热水器和空气能空调等。

不同的系统类型适用于不同的场所和用途。

4. 设备参数：根据系统需求和性能要求，选择合适的空气能设备参数。

设备参数包括制冷/制热能力、能效比、噪音水平等。

合适的设备参数可以保证系统的正常运行和高效性能。

在进行空气能设计选型时，需要综合考虑以上因素，并进行详细的分析和比较。

根据当地的气候条件和气象数据，评估空气能资源的可利用程度。

例如，在寒冷地区，气温较低，空气能系统的性能可能会受到影响。

因此，在寒冷地区设计选型时，需要选择适合低温环境的空气能设备，以确保系统的正常运行。

根据具体需求确定空气能系统的功率和性能要求。

例如，对于住宅供暖系统，需要考虑到房屋的面积、保温性能和热负荷等因素。

通过计算热负荷，可以确定系统的需要的制冷/制热能力。

根据制冷/制热能力，可以选择合适的空气能设备类型和参数。

然后，根据系统类型选择合适的空气能系统。

例如，对于住宅供暖系统，常见的空气源热泵系统可以提供制热和制冷功能。

而对于商业建筑或工业生产，可能需要更大容量的空气源热泵系统或其他类型的空气能设备。

根据设备参数选择合适的空气能设备。

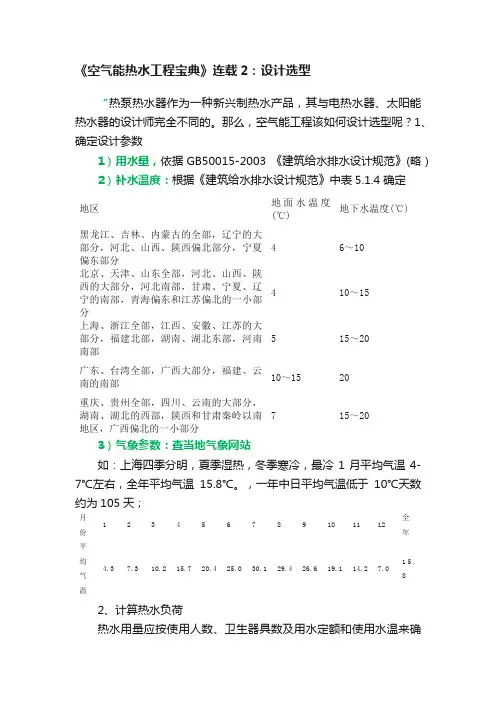

《空气能热水工程宝典》连载2：设计选型“热泵热水器作为一种新兴制热水产品，其与电热水器、太阳能热水器的设计师完全不同的。

那么，空气能工程该如何设计选型呢？1、确定设计参数1）用水量，依据GB50015-2003 《建筑给水排水设计规范》(略）2）补水温度：根据《建筑给水排水设计规范》中表5.1.4 确定地区地面水温度(℃)地下水温度(℃)黑龙江、吉林、内蒙古的全部，辽宁的大部分，河北、山西、陕西偏北部分，宁夏偏东部分4 6～10北京、天津、山东全部，河北、山西、陕西的大部分，河北南部，甘肃、宁夏、辽宁的南部，青海偏东和江苏偏北的一小部分4 10～15上海、浙江全部，江西、安徽、江苏的大部分，福建北部，湖南、湖北东部，河南南部5 15～20广东、台湾全部，广西大部分，福建、云南的南部10～15 20重庆、贵州全部，四川、云南的大部分，湖南、湖北的西部，陕西和甘肃秦岭以南地区，广西偏北的一小部分7 15～203）气象参数：查当地气象网站如：上海四季分明，夏季湿热，冬季寒冷，最冷1月平均气温4-7℃左右，全年平均气温15.8℃。

，一年中日平均气温低于10℃天数约为105天；月份123456789101112全年平均气温4.37.310.215.720.425.030.129.426.619.114.27.015.8 2、计算热水负荷热水用量应按使用人数、卫生器具数及用水定额和使用水温来确定。

1、根据人数及床位数和其热水用水水量定额计算（常用）：Q m=m×qr式中：Q m——设计日热水用水量（L）；qr——热水用水定额(见表)；m——用水计算单位数(人)；2、根据单位时间每个卫生器具用水定额计算：Q m=Σm×qt ×T式中： Q m——设计日热水用水量（L）；qt——热水用水定额(见表1，表2)；m——设计使用的卫生器具数量；T——各卫生器具每日的使用时间。

3、确定工作时间传统制热设备（锅炉设备）是有规范可依的，而热泵热水器作为一种新兴制热水产品，其与锅炉设备的制热方式是完全不同的，机组的产热量不能按照锅炉设备那样按小时产热量需满足每小时最大用水量的热量来确定，如果热泵也按照每小时最大用水量来确定机型，选择的机型太大，势必增加了初投资。

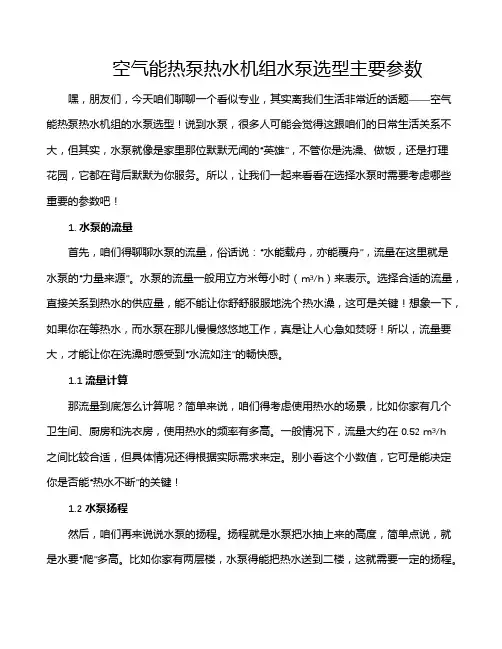

空气能热泵热水机组水泵选型主要参数嘿，朋友们，今天咱们聊聊一个看似专业，其实离我们生活非常近的话题——空气能热泵热水机组的水泵选型！说到水泵，很多人可能会觉得这跟咱们的日常生活关系不大，但其实，水泵就像是家里那位默默无闻的“英雄”，不管你是洗澡、做饭，还是打理花园，它都在背后默默为你服务。

所以，让我们一起来看看在选择水泵时需要考虑哪些重要的参数吧！1. 水泵的流量首先，咱们得聊聊水泵的流量，俗话说：“水能载舟，亦能覆舟”，流量在这里就是水泵的“力量来源”。

水泵的流量一般用立方米每小时（m³/h）来表示。

选择合适的流量，直接关系到热水的供应量，能不能让你舒舒服服地洗个热水澡，这可是关键！想象一下，如果你在等热水，而水泵在那儿慢慢悠悠地工作，真是让人心急如焚呀！所以，流量要大，才能让你在洗澡时感受到“水流如注”的畅快感。

1.1 流量计算那流量到底怎么计算呢？简单来说，咱们得考虑使用热水的场景，比如你家有几个卫生间、厨房和洗衣房，使用热水的频率有多高。

一般情况下，流量大约在0.52 m³/h之间比较合适，但具体情况还得根据实际需求来定。

别小看这个小数值，它可是能决定你是否能“热水不断”的关键！1.2 水泵扬程然后，咱们再来说说水泵的扬程。

扬程就是水泵把水抽上来的高度，简单点说，就是水要“爬”多高。

比如你家有两层楼，水泵得能把热水送到二楼，这就需要一定的扬程。

如果扬程不足，水就像小鸟一样飞不起来，永远停在地面。

通常，家庭用水泵的扬程在1030米之间，要根据你家的实际情况来选择哦。

2. 水泵的效率接下来，咱们要聊的就是水泵的效率。

水泵的效率其实就是它在工作时的“省电能力”。

效率越高，能耗越低，工作越省心！说白了，就是能让你省下不少电费，这可是一个能让你笑逐颜开的好消息！就像买东西一样，大家都喜欢物美价廉，水泵也是一样，越省电越受欢迎。

2.1 效率与品牌现在市场上有很多品牌，大家可得擦亮眼睛，选择那些口碑好、效率高的水泵。

热泵是一种将低温热源的热能转移到高温热源的装置。

通常用于热泵装置的低温热源是我们周围的介质——空气、河水、海水，城市污水，地表水，地下水，中水，消防水池，或者是从工业生产设备中排出助工质，这些工质常与周围介质具有相接近的温度。

根据低温热源的不同，热泵一般可分为：空气源、水源、地源。

空气源热泵热水器的基本原理它主要是由压缩机、热交换器、轴流风扇、保温水箱、水泵、储液罐、过滤器、节流装置和电子自动控制器等组成。

接通电源后，轴流风扇开始运转，室外空气通过蒸发器进行热交换，温度降低后的空气被风扇排出系统，同时，蒸发器内部的工质吸热汽化被吸入压缩机，压缩机将这种低压工质气体压缩成高温、高压气体送入冷凝器，被水泵强制循环的水也通过冷凝器，被工质加热后送去供用户使用，而工质被冷却成液体，该液体经膨胀阀节流降温后再次流入蒸发器，如此反复循环工作，空气中的热能被不断热泵送到水中，使保温水箱里的水温逐渐升高，最后达到55℃左右，正好适合人们洗浴，这就是空气源热泵热水器的基本工作原理。

机组主要部件及作用热泵热水器是由：压缩机、冷凝器、蒸发器、轴流风扇、储液罐、过滤器、截流装置和电子自动控制器等组成。

其中压缩机、冷凝器、蒸发器、节流装置称为四大部件。

压缩机作用：将低压气体提升为高压的一种从动的流体机械。

是制冷系统的心脏，它从吸气管吸入低温低压的制冷剂气体，通过电机运转带动活塞对其进行压缩后，向排气管排出高温高压的制冷剂气体，为制冷循环提供动力，从而实现压缩→冷凝→膨胀→蒸发(吸热)的制冷循环。

常见种类：旋转式；涡旋式；螺杆式家用机组一般采用旋转式。

商用机组一般采用涡旋式和螺杆式。

代表企业：谷轮、三洋、美芝、大金、三菱、海立等。

节流装置作用：(1)节流降压将来自冷凝器的中温高压液态制冷剂进行节流，以降低其温度和压力，使进入蒸发器的制冷剂成为饱和温度较低的湿蒸气，确保制冷剂在低温下沸腾，以降低进入车内空气的温度。

(2)调节流量根据制冷负荷和发动机转速的变化情况自动调节制冷剂流量，使制冷系统始终保持最适宜的制冷量。

热水供应系统（以采用空气源热泵机组为例）
1、设备选型
根据《建筑给水排水设计规范》（GB50015）进行设备选型，相关参数按规范取值。

（1）空气源热泵设计小时供热量Qg按下式计算：
Qg=k1mqrC（tr-tl）ρr /T1
式中：
Qg—空气源热泵设计小时供热量（kJ/h）；
qr—热水用水定额（L/人·d）；
m—用水计算单位人数；
tr—热水温度，一般取60℃；
t1—冷水温度，一般取7℃；
T1—热泵机组设计工作时间（h/d）；
k1—安全系数。

（2）热水供应系统设计小时耗热量按下式计算：
Qh=khmqrC（tr-tl）ρr /T
式中：
Qh—设计小时耗热量（kJ/h）；
qr—热水用水定额（L/人·d）；
m—用水计算单位人数；
tr—热水温度，一般取60℃；
t1—冷水温度，一般取7℃；
T—每日使用时间（h/d）；
kh—小时变化系数。

热水系统选型数据计算汇总详见示例表4-43。

2、设备初选
根据示例表4-43中机组设计小时供热量选型项目热水系统设备，机组性能参数汇总情况见示例表4-44（以采用空气源热泵机组为例）。

空气源热泵设计选型与配置大全一、空调负荷计算1.空调负荷计算的组成(Q L)(1)由于室内外温差和太阳辐射作用，通过建筑物围护结构传入室内的热量形成的冷负荷；(2)人体散热、散湿形成的冷负荷；(3)灯光照明散热形成的冷负荷；(4)其他设备散热形成的冷负荷；(5)渗透空气所形成的冷负荷(6)新风量负荷2.空调负荷计算方法简单介绍空调动态负荷的计算显得比较繁琐，即便是采用一些简化手段，计算工作量也是比较大的。

估算最简便，捷径行路，人之通性，慢慢的被它取而代之了。

但是估算的根据并不坚定，偏于保守是不可避免的，总是顾虑怕估算的小了，这也是可以理解的。

估算法也要注意与实际相符合，要根据实际的经验以及不同建筑的各自不同的情况。

目前空调负荷的计算还是以估算为主。

3.民用建筑空调单位面积冷负荷（q L）4.负荷计算——单位面积冷负荷法Q L=q L×S式中：Q L——建筑物空调房间总冷负荷 (W) Q L——冷负荷 (W/m2)S——空调房间面积 (m2)二、空调末端（风机盘管）的计算与选择（1）根据风量：房间面积、层高（吊顶后）和房间气体循环次数三者的乘积即为房间的循环风量。

其对应的风机盘管高速风量，即可确定风机盘管型号。

（2）根据冷负荷：根据单位面积负荷和房间面积，可得到房间所需的冷负荷值。

利用房间冷负荷对应风机盘管的中速风量时的制冷量即可确定风机盘管型号一般采用第二种方法——根据冷负荷选择风机盘管，在特殊场合如对噪音要求较高的场所，可用第一种方法进行校核。

确定型号以后，还需确定风机盘管的安装方式（明装或安装），送回风方式（底送底回，侧送底回等）以及水管连接位置（左或右）等条件。

房间面积较大时应考虑使用多个风机盘管，房间单位面积负荷较大，对噪音要求不高时可考虑使用风量和制冷量较大的风机盘管。

注意：对于风管超过一定长度的风盘，应采用中、高静压的风盘，且出风管道上不宜多于两个出风口。

三、采暖负荷计算1.采暖负荷计算的组成（Q n）冬季采暖通风系统的热负荷，应根据建筑物下列散失和获得的热量确定：1）围护结构的耗热量，包括基本耗热量和附加耗热量，2）加热由门窗缝隙渗入室内的冷空气的耗热量3）加热由门、孔沿及相邻房间浸入的冷空气的耗热量；4）建筑内部设备得热；5）通过其他途径散失或获得的热量。

空气能热泵热水器的应用及选型热水用量的确定2.1.热水用水定额法日用水量＝最高日用水定额(L)×使用单位2.2.热水用水量根据生活用热水定额来确定，热水用水定额有两种：一种是根据建筑物的使用性质和内部卫器具的完善度程度来确定，其水温按60℃计算；二是根据建筑物使用性质和内部卫生器具的单位用水量来确定。

热水用水定额表3.3冷水的计算温度，应以当地最冷水平均水温资料确定。

当无水温资料时，可按表 3.5采用。

冷水计算温度表3.5加热热水所需热量应按下式计算：Q＝CMΔT式中： Q ——需要的总热量（单位：大卡）；M ——热水用水量（单位：吨）；C —— 1000 kg/m3 ；ΔT——设计出水温度 - 冷水进水温度（℃）；2.4、选型台数：台数＝1.163Q/(q×t);q——单台空气源热泵制热能力KW;t——加热时间，一般取12小时；2.5、PHNIX直热式空气源产品型号三、应用案例3.1、工程概述本工程位于广东省广州，项目名称为广州体育学院宿舍空气源热泵热水系统工程，宿舍350人，每人用水50L，热泵、水箱等设备均放在楼顶层，用热水温度：55℃。

3.2、设计范围与原则1）、设计范围宿舍热水供应，热水水温55℃，本方案设计范围为屋面热泵主机、水箱、水泵等热水系统部分。

室内冷、热水管网及淋浴龙头不在本次设计范围内。

2）、设备选用原则考虑经济、节能、环保等要求，宜采用空气源热泵机组供应热水，保证用水温度及用水量，最大程度节能。

3.3、设计依据1）根据工程概述及要求；2）（建筑给排水设计手册）；3）《给水排水设计基本术语标准》（GBJ125-89）；4）《机电设备安装工程施工及验收规范》（TJ231）；5）《电气装置安装工程低电器施工及验收规范》（GB50254）；6）《自动化仪表安装工程质量检验评定标准》（GBJI31-90）；7）（实用供热空调设计手册）；8）（民用建筑空调设计技术措施）；9）PHNIX空气源热泵机组的性能；10）国家现行的其他相关规范及措施。

一、空气源热泵参数与选型一、空气源热泵工作原理热泵技术是基于逆卡诺循环原理实现的。

通俗的说，如同在自然界中水总是由高处流向低处一样，热量也总是从高温传向低温。

但人们可以用水泵把水从低处提升到高处，从而实现水的由低处向高处流动，热泵同样可以把热量从低温热源传递到高温热源，所以热泵实质上是一种热量提升装置。

热泵的作用就是从周围环境中吸取热量（这些被吸取的热量可以是地热、太阳能、空气的能量），并把它传递给被加热的对象（温度较高的媒质）。

热泵热水装置，主要由蒸发器、压缩机、冷凝器和膨胀阀四大部件组成，通过让工质不断完成蒸发（吸取环境中的热量）→压缩→冷凝（放出热量）→节流→再蒸发的热力循环过程，从而将环境里的热量转移到水中。

热泵热水机组工作时，蒸发器吸收环境热能，压缩机吸入常温低压介质气体，经过压缩机压缩成为高温高压气体并输送进入冷凝器，高温高压的气体在冷凝器中释放热量来制取热水，并冷凝成低温高压的液体。

后经膨胀阀节流变成低温低压液体进入蒸发器内进行蒸发，低温低压液体在蒸发器中从外界环境吸收热量后蒸发，变成低温低压的气体。

蒸发产生的气体再次被吸入压缩机，开始又一轮同样的工作过程。

这样的循环过程连续不断，周而复始，从而达到不断制热的目的。

热泵原理示意图如下：热泵在工作时，把环境介质中贮存的能量QA通过蒸发器进行吸收；热泵本身做功消耗的能量，有部分转化为热能QB ；热泵循环工质在冷凝器中释放的热量QC等于QA+QB，由此可以看出，热泵输出的能量为机组做功产生的热能QB和热泵在环境中吸收的热量QA；因此，采用热泵技术可以节约大量的电能。

热泵的节能原理如下图所示适温度范围在-10～50℃的地区。

空气源热泵辅助型太阳能集热系统，适用于宾馆酒店、饭店、度假村、泳池、桑拿浴场、公寓、工厂、大专院校、医院、疗养院等需要热水的单位使用。

二、设备重要参数介绍（以清华同方为例）1 、产品型号及技术参数注①名义工况温度条件：环境干球温度20℃，湿球温度15℃；机组进水40℃，出水45℃；②水阻力损失是指机组名义工况时的水阻力损失，不带内置水泵的机组可以此作为选配水泵的依据；③水泵和辅助电加热不属于机组的标准配置；④带“※”者的数据不包括水泵以及辅助电加热；2.性能曲线TFS-SKR270制热性能曲线2468101214-55101520253035环境温度℃制热量k WTFS-SKR480制热性能曲线481216202428-55101520253035环境温度℃制热量k WTFS-SKR760制热性能曲线481216202428323640-55101520253035环境温度℃制热量k WTFS-SKR840制热性能曲线12182430364248-5510152025303545环境温度℃制热量k WTFS-SKR1600制热性能曲线30405060708090-55101520253035环境温度℃制热量k W三、设计及机组选型1、机组选型计算热泵热水机组选型时需确定下列设计条件： ● 系统热负荷（kW ） ● 自来水补水温度（℃） ● 热水设计温度（℃）● 环境温度（℃）（冬季室外极限温度，和冬季室外计算温度） ● 水系统热损失 选型步骤：1.1.查询当地气象，水文参数，确定自来水补水温度，环境温度； 1.2.计算系统热负荷； 热负荷计算公式：Q=V* c （tr-tl ）k/860(k.cal/ kW.h)式中：Q ——系统热负荷（kW.h ）； V ——设计热水量（L ）；c ——水的比热，取1k.cal/(L •℃)； tr ——设计热水温度（℃）；tl——自来水补水温度（℃）k——考虑水系统热损失的安全系数，取1.05~1.201.3. 确定机组工作时间，名义工况下确定机组的型号和数量；机组的数量确定：N=Q/T.WN——机组数量（台）Q——系统热负荷（kW.h）T——名义工况下设计运行时间（一般取10~16小时）W——名义工况下机组制热量（kW）1.4.按冬季温度条件校核机组制热量。

空气源热泵设计选型和计算方法空气源热泵是一种利用空气低温热量进行加热或制冷的设备，被广泛应用于各种建筑和工业领域。

为了正确选择和设计空气源热泵，需要考虑以下几个因素：环境温度、热负荷、性能指标、控制方式和管道设计等。

下面将介绍空气源热泵的设计选型和计算方法。

一、环境温度：环境温度是空气源热泵工作的基本条件，对热泵的性能和效果有很大影响。

通常应根据所在地的气候条件，选择适当的热泵型号。

例如，在寒冷地区，需要选择低温热泵，以确保在低温下的正常运行。

二、热负荷：热负荷是指需要加热或制冷的建筑或工业设备的能量需求。

通过热负荷计算，可以确定需要的热泵功率和容量。

常用的方法有：传统传热负荷计算方法、目标室内温度法和动态传热负荷计算等。

传统传热负荷计算方法：该方法通过确定传热负荷的各个方面（如导热、对流和辐射热量）来估计需要的热泵功率和容量。

一般采用的公式是：Q=UAdT其中，Q表示热负荷，U表示传热系数，A表示传热面积，dT表示温差。

目标室内温度法：该方法是基于设定的目标室内温度和时间，来确定需要的热泵功率和容量。

其计算公式是：Q=Cp(Tr-Ts)其中，Q表示热负荷，Cp表示热容量，Tr表示室内目标温度，Ts表示室内起始温度。

动态传热负荷计算：该方法通过考虑建筑或设备在不同季节和不同时间段的热负荷变化，来确定需要的热泵功率和容量。

其计算方法比较复杂，需要采用专业的热负荷计算软件进行模拟和计算。

三、性能指标：性能指标是评价热泵性能优劣的重要指标，通常包括COP（能效比）、EER（能效比）、COP（加热）和COP（制冷）等。

在选型时应根据需要的加热和制冷能力，选择合适的性能指标。

四、控制方式：控制方式包括手动控制和自动控制两种方式。

手动控制通常适用于小型建筑或住宅，自动控制适用于大型建筑或工业设备。

自动控制可以根据需要的温度和湿度，自动调节热泵的工作状态，提高能效。

五、管道设计：管道设计包括冷热水管道和空气道设计。

空气源热水机组选型计算
选型计算空气源热水机组时，需要考虑以下几个因素：
1.热水需求量：根据使用场所的热水需求量来确定机组的容量。

热水需求量可根据用户的具体情况进行估算或测量。

2.环境温度：考虑使用场所的环境温度，特别是冬季的最低温度，以确定机组能否满足热水需求。

如果环境温度较低，需要选择具备抗低温能力的机组。

3.机组性能参数：包括制热能力、制热效率、压缩机功率等。

这些参数可以通过机组厂家提供的产品资料来获取，并与用户的需求进行匹配。

4.机组的工作方式：空气源热水机组有直供式和间接式两种工
作方式。

直供式直接通过机组产生热水，适合需求量较小的场所；间接式通过机组产生热泵给冷热水交换器换热，适合需求量较大的场所。

5.经济性：根据机组的价格、能耗和运行成本等因素，综合考
虑机组的经济性。

可以比较不同型号或品牌的机组，选择性能稳定、能耗低、维修服务好的机组。

总的来说，选型计算空气源热水机组需要考虑热水需求量、环境温度、机组性能参数、工作方式和经济性等因素，最终选择适合的机组以满足用户的热水需求。
