芬尼克兹空气源热泵热水机组的应用及选型

4.2、北极星的节能及经济指标分析-案例分析
建筑面积为150m2的公寓房，以每平方米100W/m2计算，其热负荷为12kW. 以下是三种方案全年空调、取暖和生活热水的初投资和运行费用的对比：
PHNIX方案（方案1） D公司（方案2） 北极星系列热泵机组 集中式供暖系统 +风机盘管制冷+低温 +多联机空调系 地板辐射采暖 统+电热水器 初投资 年运行费 用 优缺点 100% 5,860元 130% 8,020元 D公司（方案3） 壁挂炉供暖及热水系 统+多联机空调系统+ 低温地板辐射采暖 150% 7,690元
尼 克 兹
北极星高温热泵热水机组-3、北极星的关键技术
3.1、谷轮ZW系列压缩机（喷气增焓的示意图）
蒸汽喷射 蒸发器吸气
喷气增焓提高制热量并降低涡旋盘温度！
PHNIX
芬
广东芬尼克兹节能设备有限公司
GuangDong PHNIX Eco-Energy Solution Ltd .
尼 克 兹
北极星高温热泵热水机组-3、北极星的关键技术
4)电机
4）电机— 高绝缘等级电机
PHNIX
芬

广东芬尼克兹节能设备有限公司
GuangDong PHNIX Eco-Energy Solution Ltd .
尼 克 兹
北极星高温热泵热水机组-3、北极星的关键技术
3.1、 谷轮ZW系列压缩机（超宽运行范围）
PHNIX
芬
广东芬尼克兹节能设备有限公司
GuangDong PHNIX Eco-Energy Solution Ltd .
答案是：PHNIX北极星高温热泵！
PHNIX
芬
广东芬尼克兹节能设备有限公司

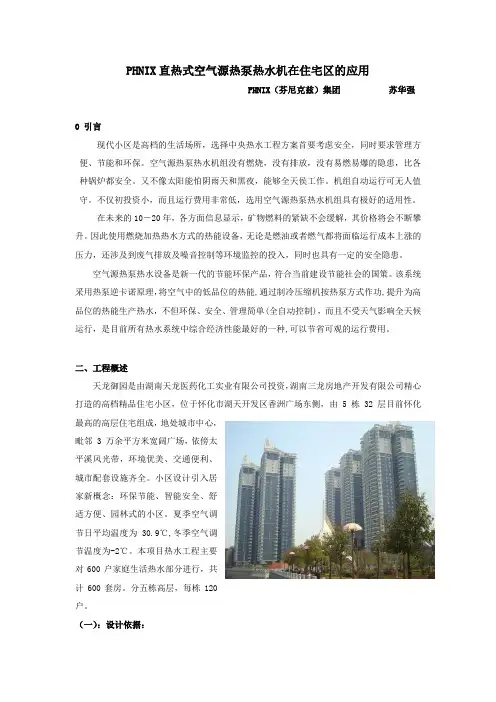

PHNIX直热式空气源热泵热水机在住宅区的应用PHNIX（芬尼克兹）集团苏华强0 引言现代小区是高档的生活场所，选择中央热水工程方案首要考虑安全，同时要求管理方便、节能和环保。

空气源热泵热水机组没有燃烧，没有排放，没有易燃易爆的隐患，比各种锅炉都安全。

又不像太阳能怕阴雨天和黑夜，能够全天侯工作。

机组自动运行可无人值守。

不仅初投资小，而且运行费用非常低，选用空气源热泵热水机组具有极好的适用性。

在未来的10－20年，各方面信息显示，矿物燃料的紧缺不会缓解，其价格将会不断攀升。

因此使用燃烧加热热水方式的热能设备，无论是燃油或者燃气都将面临运行成本上涨的压力，还涉及到废气排放及噪音控制等环境监控的投入，同时也具有一定的安全隐患。

空气源热泵热水设备是新一代的节能环保产品，符合当前建设节能社会的国策。

该系统采用热泵逆卡诺原理，将空气中的低品位的热能,通过制冷压缩机按热泵方式作功,提升为高品位的热能生产热水，不但环保、安全、管理简单(全自动控制)，而且不受天气影响全天候运行，是目前所有热水系统中综合经济性能最好的一种,可以节省可观的运行费用。

二、工程概述天龙御园是由湖南天龙医药化工实业有限公司投资，湖南三龙房地产开发有限公司精心打造的高档精品住宅小区，位于怀化市湖天开发区香洲广场东侧，由 5 栋 32 层目前怀化最高的高层住宅组成，地处城市中心，毗邻 3 万余平方米宽阔广场，依傍太平溪风光带，环境优美、交通便利、城市配套设施齐全。

小区设计引入居家新概念：环保节能、智能安全、舒适方便、园林式的小区。

夏季空气调节日平均温度为30.9℃,冬季空气调节温度为-2℃。

本项目热水工程主要对600户家庭生活热水部分进行，共计600套房。

分五栋高层，每栋120户。

（一）：设计依据：1）、《采暖通风与空气调节设计规范》（GB50019-2003）；2）、《建筑给水排水设计规范》(GB50015-2003)；4）、《给水排水制图标准》（GB/T50106-2001）；5）、《建筑给排水及采暖工程施工质量验收规范》（GB50242-2002）；6）、《建筑给排水设计手册》；7）、本工程依据业主提供的要求；8）、芬尼克兹空气源热泵热水机性能特点；9）、根据国家规定的供热水标准设计规范进行设计；（二）：设计参数：根据国家气象局的资料查得，怀化地区的气象统计数据如下：所以本方案取以下设计参数：设计方案前提条件：1．已知条件1）该小区共600套；2）用水场所：5栋32层的建筑；3）必须保证冬季最冷月份的热水供应。

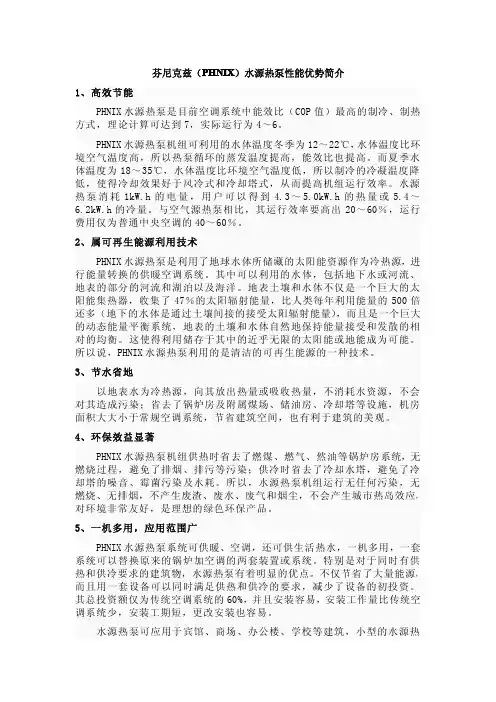

芬尼克兹（PHNIX）水源热泵性能优势简介1、高效节能PHNIX水源热泵是目前空调系统中能效比（COP值）最高的制冷、制热方式，理论计算可达到7，实际运行为4～6。

PHNIX水源热泵机组可利用的水体温度冬季为12～22℃，水体温度比环境空气温度高，所以热泵循环的蒸发温度提高，能效比也提高。

而夏季水体温度为18～35℃，水体温度比环境空气温度低，所以制冷的冷凝温度降低，使得冷却效果好于风冷式和冷却塔式，从而提高机组运行效率。

水源热泵消耗1kW.h的电量，用户可以得到4.3～5.0kW.h的热量或5.4～6.2kW.h的冷量。

与空气源热泵相比，其运行效率要高出20～60％，运行费用仅为普通中央空调的40～60％。

2、属可再生能源利用技术PHNIX水源热泵是利用了地球水体所储藏的太阳能资源作为冷热源，进行能量转换的供暖空调系统。

其中可以利用的水体，包括地下水或河流、地表的部分的河流和湖泊以及海洋。

地表土壤和水体不仅是一个巨大的太阳能集热器，收集了47％的太阳辐射能量，比人类每年利用能量的500倍还多（地下的水体是通过土壤间接的接受太阳辐射能量），而且是一个巨大的动态能量平衡系统，地表的土壤和水体自然地保持能量接受和发散的相对的均衡。

这使得利用储存于其中的近乎无限的太阳能或地能成为可能。

所以说，PHNIX水源热泵利用的是清洁的可再生能源的一种技术。

3、节水省地以地表水为冷热源，向其放出热量或吸收热量，不消耗水资源，不会对其造成污染；省去了锅炉房及附属煤场、储油房、冷却塔等设施，机房面积大大小于常规空调系统，节省建筑空间，也有利于建筑的美观。

4、环保效益显著PHNIX水源热泵机组供热时省去了燃煤、燃气、然油等锅炉房系统，无燃烧过程，避免了排烟、排污等污染；供冷时省去了冷却水塔，避免了冷却塔的噪音、霉菌污染及水耗。

所以，水源热泵机组运行无任何污染，无燃烧、无排烟，不产生废渣、废水、废气和烟尘，不会产生城市热岛效应，对环境非常友好，是理想的绿色环保产品。

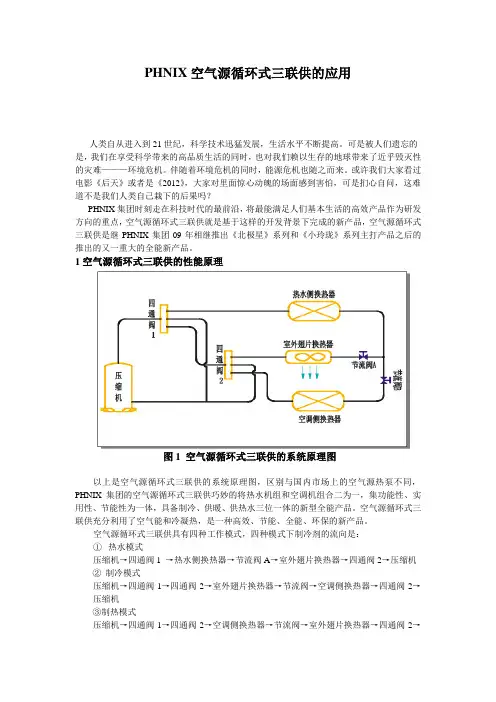

PHNIX空气源循环式三联供的应用人类自从进入到21世纪，科学技术迅猛发展，生活水平不断提高。

可是被人们遗忘的是，我们在享受科学带来的高品质生活的同时，也对我们赖以生存的地球带来了近乎毁灭性的灾难———环境危机。

伴随着环境危机的同时，能源危机也随之而来。

或许我们大家看过电影《后天》或者是《2012》，大家对里面惊心动魄的场面感到害怕，可是扪心自问，这难道不是我们人类自己栽下的后果吗？PHNIX集团时刻走在科技时代的最前沿，将最能满足人们基本生活的高效产品作为研发方向的重点，空气源循环式三联供就是基于这样的开发背景下完成的新产品，空气源循环式三联供是继PHNIX集团09年相继推出《北极星》系列和《小玲珑》系列主打产品之后的推出的又一重大的全能新产品。

1空气源循环式三联供的性能原理图1 空气源循环式三联供的系统原理图以上是空气源循环式三联供的系统原理图，区别与国内市场上的空气源热泵不同，PHNIX集团的空气源循环式三联供巧妙的将热水机组和空调机组合二为一，集功能性、实用性、节能性为一体，具备制冷、供暖、供热水三位一体的新型全能产品。

空气源循环式三联供充分利用了空气能和冷凝热，是一种高效、节能、全能、环保的新产品。

空气源循环式三联供具有四种工作模式，四种模式下制冷剂的流向是：①热水模式压缩机→四通阀1 →热水侧换热器→节流阀A→室外翅片换热器→四通阀2→压缩机②制冷模式压缩机→四通阀1→四通阀2→室外翅片换热器→节流阀→空调侧换热器→四通阀2→压缩机③制热模式压缩机→四通阀1→四通阀2→空调侧换热器→节流阀→室外翅片换热器→四通阀2→压缩机④制冷+热水模式压缩机→四通阀1→热水侧换热器→节流阀→空调侧换热器→四通阀2→压缩机2空气源循环式三联供的技术特点1） 能效比高区别与市场上的同类机部分热回收的功能，空气源循环式三联供运行于制冷加热水模式时，实现冷凝废热全部回收，使能量得到综合利用，节能效果最明显――综合能效比≥7.0。

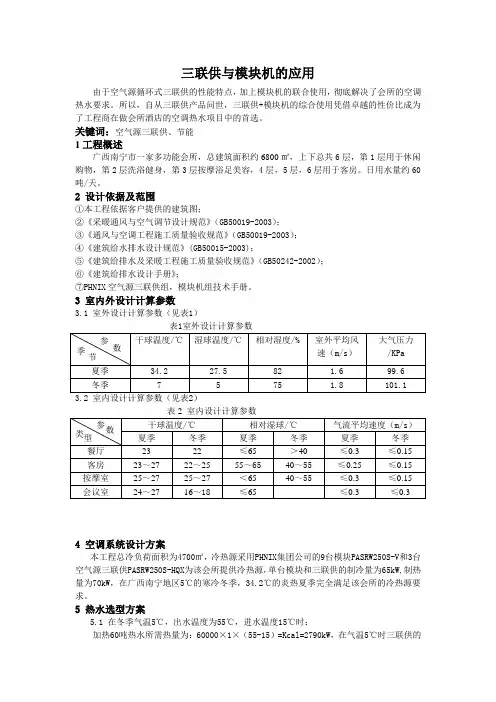

三联供与模块机的应用由于空气源循环式三联供的性能特点，加上模块机的联合使用，彻底解决了会所的空调热水要求。

所以，自从三联供产品问世，三联供+模块机的综合使用凭借卓越的性价比成为了工程商在做会所酒店的空调热水项目中的首选。

关键词：空气源三联供、节能1工程概述广西南宁市一家多功能会所，总建筑面积约6800㎡，上下总共6层，第1层用于休闲购物，第2层洗浴健身，第3层按摩浴足美容，4层，5层，6层用于客房。

日用水量约60吨/天。

2 设计依据及范围①本工程依据客户提供的建筑图；②《采暖通风与空气调节设计规范》（GB50019-2003）；③《通风与空调工程施工质量验收规范》（GB50019-2003）；④《建筑给水排水设计规范》(GB50015-2003)；⑤《建筑给排水及采暖工程施工质量验收规范》（GB50242-2002）；⑥《建筑给排水设计手册》；⑦PHNIX空气源三联供组，模块机组技术手册。

3 室内外设计计算参数3.1 室外设计计算参数（见表1）表1室外设计计算参数3.2 室内设计计算参数（见表2）表2 室内设计计算参数4 空调系统设计方案本工程总冷负荷面积为4700㎡，冷热源采用PHNIX集团公司的9台模块PASRW250S-V和3台空气源三联供PASRW250S-HQX为该会所提供冷热源，单台模块和三联供的制冷量为65kW,制热量为70kW，在广西南宁地区5℃的寒冷冬季，34.2℃的炎热夏季完全满足该会所的冷热源要求。

5 热水选型方案5.1 在冬季气温5℃，出水温度为55℃，进水温度15℃时：加热60吨热水所需热量为：60000×1×（55-15）=Kcal=2790kW，在气温5℃时三联供的制热量为50Kw,运行时间为2790÷50÷3=18.6h。

在5℃的冬季，3台三联供运行18.6h满足会所热水需求。

每天运行费用为18.6×22.9×3×0.8=1022.256元，整个冬季运行费用为1022.256×85=86891元。

PHNIX空气源热泵热水机组
2008年4月
1、空气源热泵热水器是一种什么样的设备？
这种设备是一种全新型生产热水的设备，它从空气中吸 取热量将水加热至60℃。它作为中央热水设备广泛应用 于宾馆、酒店、桑拿中心、医院、工厂和住宅小区等集 体型用水单位和别墅、家庭、美容美发店等生活用热水 单位。可单独使用，亦可集中使用。
2、空气温度那么低它怎么能பைடு நூலகம்把水加热到60℃？
通常我们认为热量总是从高温热源流向低温热源，而空 气的温度仅在45℃以下，特别是寒冷的冬季如果要用空 气直接加热水是不可能的。但是空气源热泵热水器内设 有特殊装置，可以实现吸取空气中的低温热量并转化为 高温热量的过程，并运用高温热量加热水至55-60℃。
5、空气源热泵热水器每加热一吨热水成本是多少？与其 它传统热水设备比较哪种最便宜？
由于各地区各行业的电价有很大的差异，油价及煤气价 格也有差别，而且夏天和冬天获得同样温度的水所需的 热量也不一样，只能够引用全年平均概念。每加热一吨 热水的能耗成本，电热水器需要20——45元；空气热泵 热水器需要6——14元；柴油炉需要16——21元；煤气炉 需要25——30元；天然气炉需要18——22元；液化气热 水器需要19——28元。相比之下，空气源热泵热水器运 行费用最低。
4、空气源热泵热水器需要用电，运行费用会不会很高？
空气源热泵热水器不同于电热水器，电热水器是用电发 热管直接将电能转换为热能加热冷水，电热转换效率为 95℅左右。但空气源热泵热水器所消耗的电能是带动热 泵工作，仅起到促使热媒循环运动的作用，由于大量空 气中的热量进入体系，使热水得到的能量远远大于热泵 消耗的电能，这两个能量之比可达到3倍以上，即电热转 换率高达到300℅以上。也就是说：空气源热泵热水器系 统加热水的主要能源是来自周围的空气，使用相当于电 热水器所耗的1/3或1/4的电能就可以得到足够的热水， 运行费用显然远远低于电热水器或电锅炉。

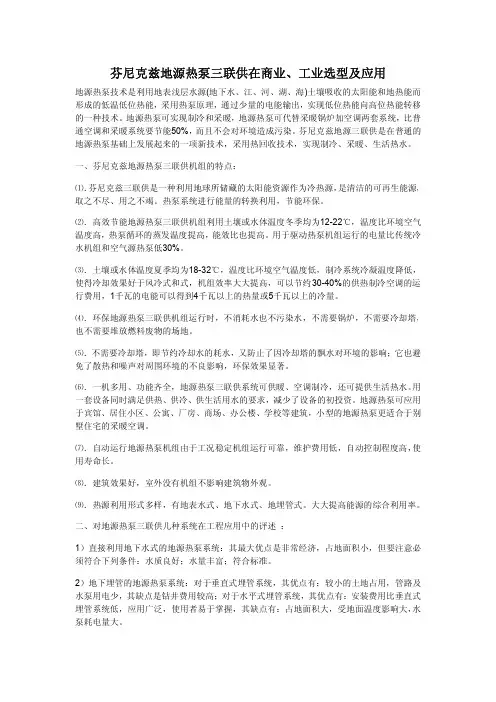

芬尼克兹地源热泵三联供在商业、工业选型及应用地源热泵技术是利用地表浅层水源(地下水、江、河、湖、海)土壤吸收的太阳能和地热能而形成的低温低位热能，采用热泵原理，通过少量的电能输出，实现低位热能向高位热能转移的一种技术。

地源热泵可实现制冷和采暖，地源热泵可代替采暖锅炉加空调两套系统，比普通空调和采暖系统要节能50%，而且不会对环境造成污染。

芬尼克兹地源三联供是在普通的地源热泵基础上发展起来的一项新技术，采用热回收技术，实现制冷、采暖、生活热水。

一、芬尼克兹地源热泵三联供机组的特点：⑴．芬尼克兹三联供是一种利用地球所储藏的太阳能资源作为冷热源，是清洁的可再生能源，取之不尽、用之不竭。

热泵系统进行能量的转换利用，节能环保。

⑵．高效节能地源热泵三联供机组利用土壤或水体温度冬季均为12-22℃，温度比环境空气温度高，热泵循环的蒸发温度提高，能效比也提高。

用于驱动热泵机组运行的电量比传统冷水机组和空气源热泵低30%。

⑶．土壤或水体温度夏季均为18-32℃，温度比环境空气温度低，制冷系统冷凝温度降低，使得冷却效果好于风冷式和式，机组效率大大提高，可以节约30-40%的供热制冷空调的运行费用，1千瓦的电能可以得到4千瓦以上的热量或5千瓦以上的冷量。

⑷．环保地源热泵三联供机组运行时，不消耗水也不污染水，不需要锅炉，不需要冷却塔，也不需要堆放燃料废物的场地。

⑸．不需要冷却塔，即节约冷却水的耗水，又防止了因冷却塔的飘水对环境的影响；它也避免了散热和噪声对周围环境的不良影响，环保效果显著。

⑹．一机多用、功能齐全，地源热泵三联供系统可供暖、空调制冷，还可提供生活热水。

用一套设备同时满足供热、供冷、供生活用水的要求，减少了设备的初投资。

地源热泵可应用于宾馆、居住小区、公寓、厂房、商场、办公楼、学校等建筑，小型的地源热泵更适合于别墅住宅的采暖空调。

⑺．自动运行地源热泵机组由于工况稳定机组运行可靠，维护费用低，自动控制程度高，使用寿命长。

结构紧凑，安装简便， 可适应不同的安装环境
和空间要求。
热泵的能效比与节能效果
高能效比
节能显著
热泵的能效比（COP）较高，意味着在产生 相同热量的情况下，消耗的能源更少，从而 降低运行成本。
相比传统采暖和制冷方式，热泵能够显著 降低能源消耗，符合节能减排的政策导向 。
长期回报
环保贡献
虽然购买成本可能较高，但长期使用下来 ，通过节能带来的成本降低能够抵消初始 投资，带来经济上的回报。
客户背景
某别墅小区，需要为住户提供采暖和热水服务，同时要降低运营 成本。
解决方案
采用芬尼克兹高、低温热泵，为别墅小区提供采暖和热水服务，满 足住户的需求。
实施效果
通过使用该热泵，别墅小区实现了能源的节约，同时保证了住户的 生活品质，提高了住户的满意度。
感谢您的观看
THANKS
配备智能控制系统，实现远程 监控和操作，提高管理效率。
低温热泵特性
低温采暖
适用于低温采暖场景， 如住宅、办公室和车间 等，提供舒适温暖的室
内环境。
节能环保
利用低品位能源（如空 气、地下水等），相比 传统采暖方式更加节能
环保。
稳定可靠
采用优质材料和先进技 术，确保热泵在低温环
境下稳定可靠运行。
安装简便
维护简便
热泵机组结构简单，运行稳定 可靠，维护成本较低。
与其他热泵产品的比较
与传统锅炉相比
芬尼克兹高、低温热泵具有更高的能 效比，能够大幅度降低能源消耗和运 行成本；同时，热泵运行过程中无燃 烧过程，减少了污染物排放。
与电加热器相比
芬尼克兹高、低温热泵利用低品位热 能，提高了能源利用效率；同时，电 加热器的能效比低，运行成本较高。

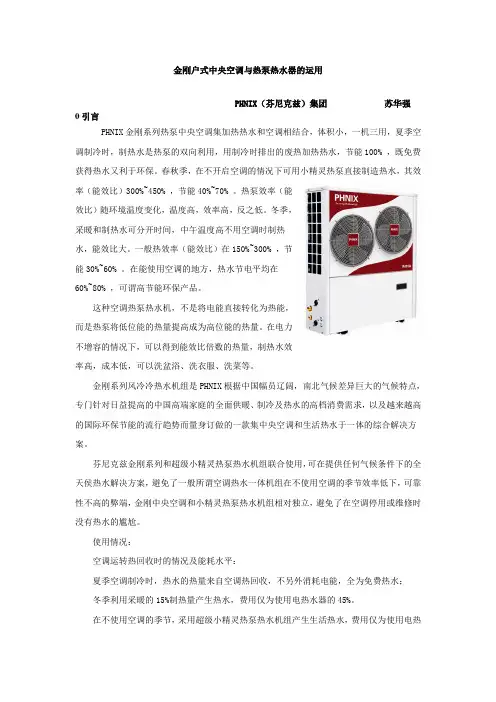

金刚户式中央空调与热泵热水器的运用PHNIX（芬尼克兹）集团苏华强0引言PHNIX金刚系列热泵中央空调集加热热水和空调相结合，体积小，一机三用，夏季空调制冷时，制热水是热泵的双向利用，用制冷时排出的废热加热热水，节能100% ，既免费获得热水又利于环保。

春秋季，在不开启空调的情况下可用小精灵热泵直接制造热水，其效率（能效比）300%~450% ，节能40%~70% 。

热泵效率（能效比）随环境温度变化，温度高，效率高，反之低。

冬季，采暖和制热水可分开时间，中午温度高不用空调时制热水，能效比大。

一般热效率（能效比）在150%~300% ，节能30%~60% 。

在能使用空调的地方，热水节电平均在60%~80% ，可谓高节能环保产品。

这种空调热泵热水机，不是将电能直接转化为热能，而是热泵将低位能的热量提高成为高位能的热量。

在电力不增容的情况下，可以得到能效比倍数的热量，制热水效率高，成本低，可以洗盆浴、洗衣服、洗菜等。

金刚系列风冷冷热水机组是PHNIX根据中国幅员辽阔，南北气候差异巨大的气候特点，专门针对日益提高的中国高端家庭的全面供暖、制冷及热水的高档消费需求，以及越来越高的国际环保节能的流行趋势而量身订做的一款集中央空调和生活热水于一体的综合解决方案。

芬尼克兹金刚系列和超级小精灵热泵热水机组联合使用，可在提供任何气候条件下的全天侯热水解决方案，避免了一般所谓空调热水一体机组在不使用空调的季节效率低下，可靠性不高的弊端，金刚中央空调和小精灵热泵热水机组相对独立，避免了在空调停用或维修时没有热水的尴尬。

使用情况：空调运转热回收时的情况及能耗水平：夏季空调制冷时，热水的热量来自空调热回收，不另外消耗电能，全为免费热水；冬季利用采暖的15%制热量产生热水，费用仅为使用电热水器的45%。

在不使用空调的季节，采用超级小精灵热泵热水机组产生生活热水，费用仅为使用电热水器的30%；同时启动空调及超级小精灵热泵热水机可快速产生热水在中央空调开启状态下，同时开启超级小精灵热泵热水机，可产生两倍的热水量。

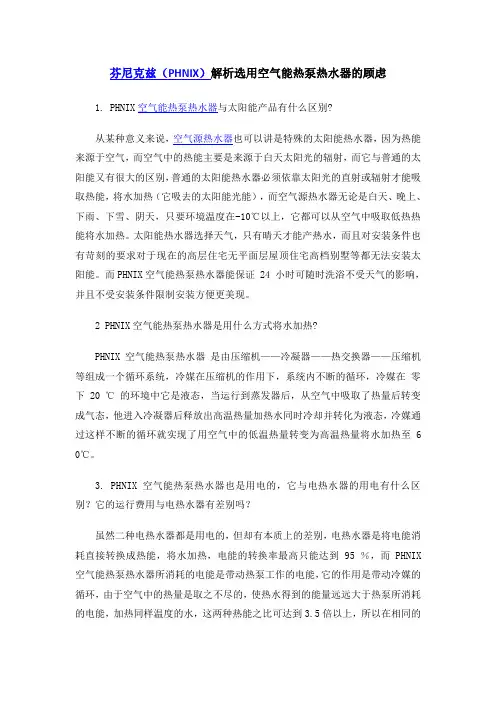

芬尼克兹（PHNIX）解析选用空气能热泵热水器的顾虑1.PHNIX空气能热泵热水器与太阳能产品有什么区别?从某种意义来说，空气源热水器也可以讲是特殊的太阳能热水器，因为热能来源于空气，而空气中的热能主要是来源于白天太阳光的辐射，而它与普通的太阳能又有很大的区别，普通的太阳能热水器必须依靠太阳光的直射或辐射才能吸取热能，将水加热（它吸去的太阳能光能），而空气源热水器无论是白天、晚上、下雨、下雪、阴天，只要环境温度在-10℃以上，它都可以从空气中吸取低热热能将水加热。

太阳能热水器选择天气，只有晴天才能产热水，而且对安装条件也有苛刻的要求对于现在的高层住宅无平面层屋顶住宅高档别墅等都无法安装太阳能。

而PHNIX空气能热泵热水器能保证 24 小时可随时洗浴不受天气的影响，并且不受安装条件限制安装方便更美现。

2 PHNIX空气能热泵热水器是用什么方式将水加热?PHNIX空气能热泵热水器是由压缩机——冷凝器——热交换器——压缩机等组成一个循环系统，冷媒在压缩机的作用下，系统内不断的循环，冷媒在零下 20 ℃的环境中它是液态，当运行到蒸发器后，从空气中吸取了热量后转变成气态，他进入冷凝器后释放出高温热量加热水同时冷却并转化为液态，冷媒通过这样不断的循环就实现了用空气中的低温热量转变为高温热量将水加热至6 0℃。

3. PHNIX空气能热泵热水器也是用电的，它与电热水器的用电有什么区别？它的运行费用与电热水器有差别吗？虽然二种电热水器都是用电的，但却有本质上的差别，电热水器是将电能消耗直接转换成热能，将水加热，电能的转换率最高只能达到 95 ％，而PHNIX 空气能热泵热水器所消耗的电能是带动热泵工作的电能，它的作用是带动冷媒的循环，由于空气中的热量是取之不尽的，使热水得到的能量远远大于热泵所消耗的电能，加热同样温度的水，这两种热能之比可达到3.5倍以上，所以在相同的条件下加热同样温度的水，它的用量仅仅是电热水器的1/4 ，也就是说费用也只有电热水器的1/4 。

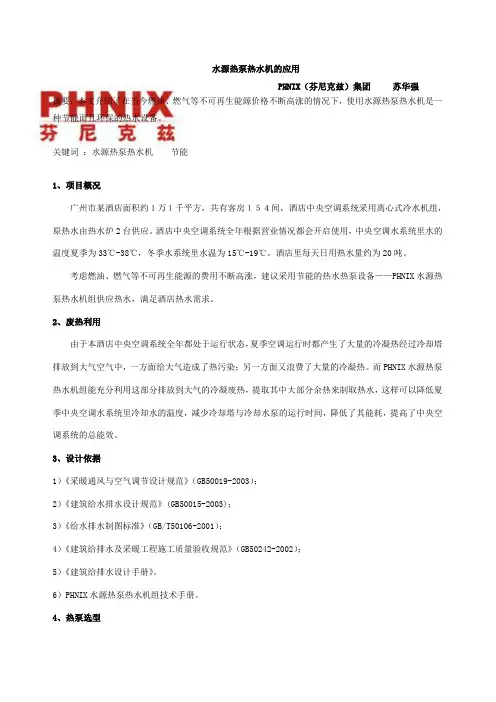

水源热泵热水机的应用PHNIX（芬尼克兹）集团苏华强摘要：本文介绍了在当今燃油、燃气等不可再生能源价格不断高涨的情况下，使用水源热泵热水机是一种节能而且环保的热水设备。

关键词：水源热泵热水机节能1、项目概况广州市某酒店面积约１万１千平方，共有客房１５４间，酒店中央空调系统采用离心式冷水机组，原热水由热水炉2台供应。

酒店中央空调系统全年根据营业情况都会开启使用，中央空调水系统里水的温度夏季为33℃-38℃，冬季水系统里水温为15℃-19℃。

酒店里每天日用热水量约为20吨。

考虑燃油、燃气等不可再生能源的费用不断高涨，建议采用节能的热水热泵设备——PHNIX水源热泵热水机组供应热水，满足酒店热水需求。

2、废热利用由于本酒店中央空调系统全年都处于运行状态，夏季空调运行时都产生了大量的冷凝热经过冷却塔排放到大气空气中，一方面给大气造成了热污染；另一方面又浪费了大量的冷凝热。

而PHNIX水源热泵热水机组能充分利用这部分排放到大气的冷凝废热，提取其中大部分余热来制取热水，这样可以降低夏季中央空调水系统里冷却水的温度，减少冷却塔与冷却水泵的运行时间，降低了其能耗，提高了中央空调系统的总能效。

3、设计依据1）《采暖通风与空气调节设计规范》（GB50019-2003）；2）《建筑给水排水设计规范》(GB50015-2003)；3）《给水排水制图标准》（GB/T50106-2001）；4）《建筑给排水及采暖工程施工质量验收规范》（GB50242-2002）；5）《建筑给排水设计手册》。

6）PHNIX水源热泵热水机组技术手册。

4、热泵选型1）日用水量根据甲方提供日用热水量约为20吨。

2）水源热泵热水机组选型根据机组性能曲线，PWSHW-130SB热泵机组额定制热量34kw/台。

标况下（热源进水温度为5℃）1台PWSHW-130SB水源热泵热水机组产55℃热水730L/h，2台机组每天工作14个小时可产水20.4吨，可完全满足用水需求。

“金刚”VS家用分体空调------芬尼克兹（PHNIX）空气能热泵家用中央空调“金刚”系列与家用分体空调优缺点对比随着国民生活水平的不断提高，以及各个行业的生产工艺的需要，中央空调已成为现代建必须具备的条件之一。

中央空调能够改善和提高人们的生活和健康水平，改善生产车间的温、湿度。

可是，对于中央空调的选择却有各种不同的想法与意见。

就此问题做出如下说明：中央空调（芬尼克兹PHNIX空气能热泵家用中央空调“金刚”系列为例）与分体空调相比较具有各种不同的优缺点。

1)芬尼克兹（PHNIX）空气能热泵家用中央空调“金刚”效果优于分体空调。

芬尼克兹（PHNIX）空气能热泵家用中央空调“金刚”有管道式空调送回风口或风机盘管送回风口。

现以总制冷量1160KW工程为例；中央空调可使每个房间（诸如餐厅、宴会厅、多功能厅、写字间、客房、门厅、康乐中心各房间、办公室KTV歌舞厅、声光控制室和卫生间等）均实现夏季供冷、冬季供暖和春秋季通风换气的全年性空调效果。

如要达到与芬尼克兹（PHNIX）空气能热泵家用中央空调“金刚”同等冷量的效果，分体空调方案则须购置11.6KW（1×104kcal/h）分体空调机100台，或购置 2.9KW（0.25×104kcal/h）分体空调机400台，采用分体空调只能夏季供冷，而冬季供暖则须另外设置供暖系统。

即使这样也难确保每个房间均能装上分体空调机，因分体空调机的室内机与室外机的连管一般为3m长，最长为5m，有些房间由于条件所限，室内外机安装距离难以确保小于5m，如大于5m分体空调机的效果就不是很好了。

2)芬尼克兹（PHNIX）空气能热泵家用中央空调“金刚”，可根据业主要求选配风柜输送新风，使房间始终保持空气清新、卫生。

但分体空调无法送入新风，故难以确保空调房间空气的新鲜度；而如果通过开门、窗通风换气，则冷量就会大量损失，这不仅影响房间温度，而且浪费了能源。

3)芬尼克兹（PHNIX）空气能热泵家用中央空调“金刚”投资低于分体空调。

浅谈热泵热水器原理PHNIX（芬尼克兹）集团廖汉光21 世纪，经济的快速发展与人们生活品位的提高，生活用热水已成为人们的生活必需品。

随着“ 能源危机”出现，燃油价格忽升，环境不断恶化，导致那些能耗大、费用高、污染严重的传统热水器（电热水器，燃油、气热水器）逐步的退出市场。

此时，热泵作为当今世界上最先进的能源利用产品之一，以其高效，节能环保的特点，重新登上历史舞台，成为当前最有价值的新能源科技。

一、热泵热水器的原理热泵热水器是创新一代的热水设备，是一种高效集热并转移热量的装置，用电能驱动热泵，由热泵装置中的压缩机、膨胀阀、四通阀、蒸发器、冷凝器等主要部件组成，它成功地运用了逆卡诺原理，压缩机从蒸发器中吸入低温低压气体制冷剂，通过做功将制冷剂压缩成高温高压气体，高温高压气体进入冷凝器与水交换热量，在冷凝器中被冷凝成低温液体而释放出大量的热量，水吸收其释放出的热量而温度不断上升。

被冷凝的高压低温液体经膨胀阀节流降压后，在蒸发器中吸收周围物质（空气、水和土壤）的热量从而挥发成低压气体，又被吸入压缩机中压缩，这样反复循环，从而制取热水。

原理图如（图一）图一二、热泵热水器的分类1、根据热量的来源分根据热量的来源分，目前国内外市场热泵热水器主要有两大类。

A)一种是消耗一部分电能，把空气中贮存的能量加以挖掘，通过传热工质循环系统提高温度，并把热量释放到水中，使水温逐步升高来制取热水的设备，称为空气源热泵热水器（AIR SOURCE HOT WATER HEAT PUMP）；优点：节能：空气源热泵比现在的传统热水器更具有节能优势，其运行费用是电热水器的1/4，是燃气热水器的1/3，是太阳能热水器的1/2；环保：空气源热泵无有毒有害燃烧物排放，无温室效应气体排放。

噪音符合环保要求。

安全：微电脑控制，完全水电分离，无漏电危险，无中毒、爆炸危险。

缺点低温条件下制热效能低；使用地区受环境温度局限（限于夏热冬暖地区使用），在我国长江以北地区冬季制取热水时环境温度低，达到零度以下。

热泵热水器与循环式空气能热泵热水器的性能对比直热式:芬尼克兹直热式热泵热水机组,自来水直接进机组（图2、3），低温自来水直接吸收高温冷媒的热量,使冷媒得到充分冷却,系统高压压力降低,压缩机克服系统压力所消耗的电能比较少 ,机组运行效率高.由于直热式的进水永远是常温，压缩机的排气温度变化不大，对压缩机的冲击较小能起到保护压缩机的作用，从而延长压缩机的寿命。

循环式：循环式热泵热水机组,该机组的补水是先补进保温水箱，然后经过循环泵进入机组加热，它的进水温度不断的再改变，压缩机的排气温度和排气压力也不停的在变，势必会对压缩机造成冲击，特别是水箱相对高温热水进行循环加热的时候，对压缩机冲击很大。

因为,冷媒没有充分冷却,系统长期处于高压状态,压缩机克服系统压力所消耗的电能比较多,压缩机的寿命会缩短。

所谓循环式空气能热泵热水机，指的就是被加热的水反复多次循环才能被加热到设定的温度;直热式空气能热泵，指的是被加热的水循环一次就被加热到设定的目标温度;该技术区别于传统的需要反复多次进出空气能热泵加热才能达到设定温度的循环式空气能热泵。

其特点是：1、由于被加热的水是一次性就被加热到设定的热水温度，对于用户来说用水舒适性得到可靠的保证，不会因为在用水过程中水温变化影响用水的舒适性。

机组原理：芬尼克兹热泵运用逆卡诺原理，以极少的电能，吸收空气中大量的低温热能通过压缩机的压缩变为高温热能来加热热水（图1），所以它能耗低、效率高、速度快、安全性好、环保性强，源源不断的供应热水。

作空气源热泵工作原理图为热水系统它具有无以比拟的优点。

热泵热水机组遵循能量守恒定律和热力学第2定律，运用热泵的原理，只需要消耗一小部分的机械功（电能），将处于低温环境下的热量去加热制取高温的热水。

它的原理与空调雷同。

图1图2图3芬尼克兹直热式特点：1、芬尼克兹直热式热水机采用了先进的水路控制系统，使用了进出水感温头和电子流量计，通过出水温度来控制水路上的电动阀来调节水流量，从而达到自主的控制出水温度的要求。

芬尼克兹（PHNIX）空气能三联供热泵的应用与选型1、空气源三联供机组应用现代许多楼宇（如酒店、宾馆、酒楼、健康中心、办公写字楼等）很多采用集中中央水冷机组系统供冷，同时每天又需要大量卫生热水供应。

空调供冷与热水供应成本费用占整个大楼运行成本的40%-60%之间。

在提倡“低碳生活”的今天，在日益紧张的能源的环境下，如何尽量降低建筑能耗，如何节省运行费用，如何节能设备的投资已经成为了投资经营者所关心的问题之一。

参照以前的经验，实现空调、热水、供暖的问题常常采用的是“供冷机组+锅炉”的模式来解决问题，在今天看来，这实际上是很大的浪费，首先在中央空调供冷的同时大量的废气废热排放到大气中去，其次，不管春夏秋冬，锅炉必须开启制取生活热水，另一方面需要大量的燃料燃烧，增加费用支持的同时也对周围环境造成极大影响，影响身体健康。

如何将废气废热利用起来，如何减少制取生活热水的费用，空气源三联供诞生了。

热泵三联供机组是一种利用空气作为冷（热）源，对室内空间提供采暖、空调与生活热水等多种功能的空调热水设备。

空气源热泵三联供通过输入少量的高品位能源（如电能），系统以水为载体，夏季制冷季时从室内吸收热量通过载体将热量释放到空气中，同时载体得到冷却，从而实现对室内进行降温、除湿，该系统每消耗1KW的电能，可以得到3.5KW的冷量，同时所得生活热水为完全免费获得。

冬季采暖时系统从空气中吸收热量通过载体将热量释放到室内，满足室内供热与采暖的需求。

灵活巧妙地转换空调、热水、供暖是空气能三联供最大的特色之一。

2、空气源三联供机组选型负荷计算：1、空调主机全部采用“空气源热泵三联供”系统，应该按照夏季制冷或冬天制热二者之中的最高负荷来选取设备。

其中，冬季制热量由采暖负荷和卫生热水负荷之和来确定。

2、当供暖部分采用“空气源热泵三联供”系统，应该按冬季制热量由采暖负荷和卫生热水负荷之和来确定。

注意事项：1、在PHNIX样本中的参数是在国标下测得的数据，在实际运用中由于环境温度的变化即工况的变化可能会产生与样本有一定或正或负的距离，在主机选型时可以参照图表进行修正。

PHNIX直热式双热源热泵热水机组 ----高效节能专家芬尼克兹(中国)一、机组特点２、超高能效、经济节能夏季采用空调冷却水作为热源，能效比达5.0以上，既提高了双热源热水机组的热水产量；同时又降低了空调系统冷却水的温度，大大提高了原空调系统的能效，综合能效高达7.0，一举两得、实现双赢，既经济又节能。

１、热源多样、机组稳定PHNIX双热源热泵热水机组采用双热源设计，不同季节可采用不同热源。

夏季及冬季均可采用低品位的水源或空气作为热源；可充分保证机组始终处于理想的工况下运行，机组稳定、使用寿命长。

PHNIX双热源热泵热水机组的热源方式为一切可利用的低品位热能，以下列举常见的几种：①生活余热废水；②泳池桑拿废水；③水冷机组系统的空调冷却水；④地表水；⑤空气等等。

4、控制先进、美观大方:双热源热泵热水机组采用新开发点阵控制器，功能齐全、稳定可靠、操作方便、美观高档。

３、直热供水、循环恒温双热源热泵热水机组综合了现有直热式热泵热水器与循环式热泵热水器的所有优点，实行直热供水、循环恒温；极大地提高了用水的舒适性与机组的可靠性。

5、新型的远程点阵控制器★采用点阵液晶控制器：可实现远程控制，操作简单明了，参数一目了然。

★触摸式的按键：操作起来更方便，使用寿命更长；故障代码记录，使售后维修更加方便、直接。

★实时查看机组的各种状态：可观测机组各种负载的运行参数★历史，水流量，产水量，各个温度传感器。

★多种模式选择：清洗模式，强制除霜模式，第二热源模式。

★精确、方便地调节水温；并且根据不同季节或时间的用水量，准确设定水箱水位高度，确保产水量符合用水量的需求，要多少水,产多少水。

二、应用场合双热源热泵热水机组广泛应用于宾馆、酒店、休闲中心、水疗中心等，大量废热、废水，且又需大量生活热水的场所。

２、适合大型冷水机组新建项目或热回收工程改造项目。

1、适合大型原有水冷空调系统热回收工程改造；３、造用于休闲中心、水疗中心、休浴中心等有大量余热废水，且又需大量生活热水的场所进行热回收。
