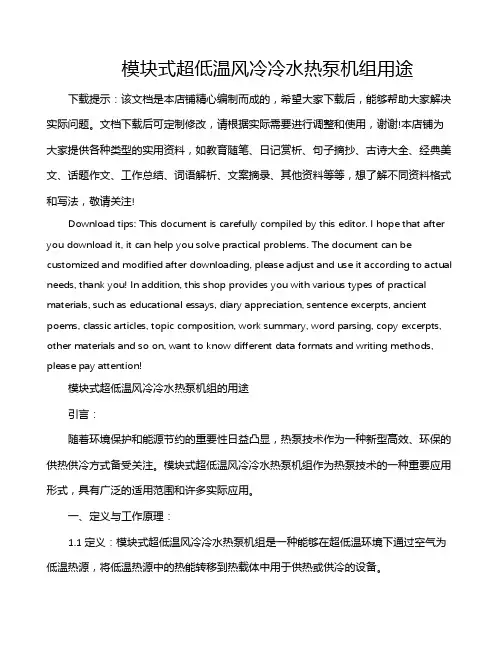

文档下载后可定制修改,请根据实际需要进行调整和使用,谢谢!本店铺为大家提供各种类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!模块式超低温风冷冷水热泵机组的用途引言:随着环境保护和能源节约的重要性日益凸显,热泵技术作为一种新型高效、环保的供热供冷方式备受关注。

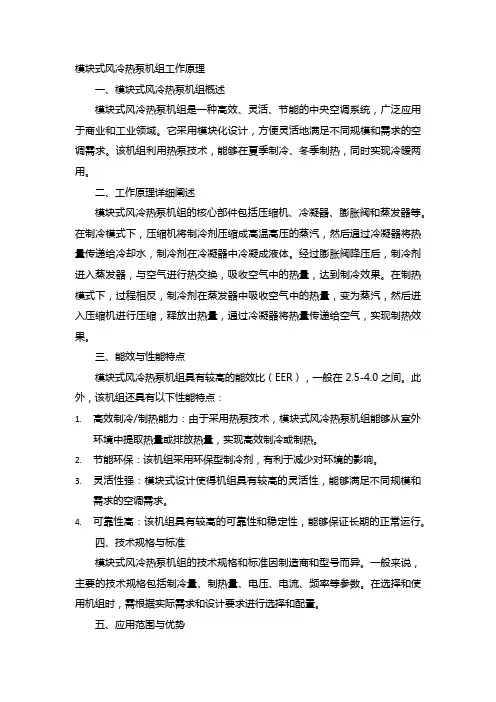

模块式风冷热泵机组工作原理一、模块式风冷热泵机组概述模块式风冷热泵机组是一种高效、灵活、节能的中央空调系统,广泛应用于商业和工业领域。
它采用模块化设计,方便灵活地满足不同规模和需求的空调需求。
该机组利用热泵技术,能够在夏季制冷、冬季制热,同时实现冷暖两用。
二、工作原理详细阐述模块式风冷热泵机组的核心部件包括压缩机、冷凝器、膨胀阀和蒸发器等。
在制冷模式下,压缩机将制冷剂压缩成高温高压的蒸汽,然后通过冷凝器将热量传递给冷却水,制冷剂在冷凝器中冷凝成液体。
经过膨胀阀降压后,制冷剂进入蒸发器,与空气进行热交换,吸收空气中的热量,达到制冷效果。
在制热模式下,过程相反,制冷剂在蒸发器中吸收空气中的热量,变为蒸汽,然后进入压缩机进行压缩,释放出热量,通过冷凝器将热量传递给空气,实现制热效果。
三、能效与性能特点模块式风冷热泵机组具有较高的能效比(EER),一般在2.5-4.0之间。
此外,该机组还具有以下性能特点:1.高效制冷/制热能力:由于采用热泵技术,模块式风冷热泵机组能够从室外环境中提取热量或排放热量,实现高效制冷或制热。
2.节能环保:该机组采用环保型制冷剂,有利于减少对环境的影响。
3.灵活性强:模块式设计使得机组具有较高的灵活性,能够满足不同规模和需求的空调需求。
4.可靠性高:该机组具有较高的可靠性和稳定性,能够保证长期的正常运行。
四、技术规格与标准模块式风冷热泵机组的技术规格和标准因制造商和型号而异。
一般来说,主要的技术规格包括制冷量、制热量、电压、电流、频率等参数。
在选择和使用机组时,需根据实际需求和设计要求进行选择和配置。
五、应用范围与优势模块式风冷热泵机组适用于商业、工业、公共设施等领域的中央空调系统。
其应用范围广泛,包括商场、办公楼、酒店、医院、学校等场所。
其主要优势包括高效制冷/制热能力、节能环保、灵活性强、可靠性高等。
六、安装与维护事项在安装和维护模块式风冷热泵机组时,需注意以下事项:1.安装位置应选择在通风良好、空间宽敞的地方,有利于机组的散热和空气流通。

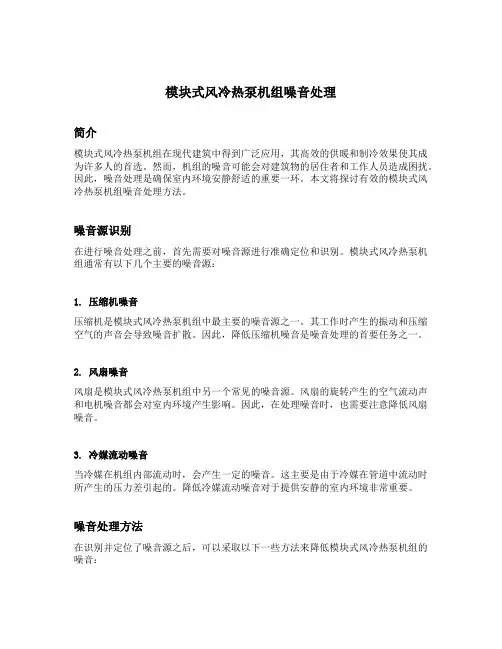

模块式风冷热泵机组噪音处理简介模块式风冷热泵机组在现代建筑中得到广泛应用,其高效的供暖和制冷效果使其成为许多人的首选。
然而,机组的噪音可能会对建筑物的居住者和工作人员造成困扰。
因此,噪音处理是确保室内环境安静舒适的重要一环。
本文将探讨有效的模块式风冷热泵机组噪音处理方法。
噪音源识别在进行噪音处理之前,首先需要对噪音源进行准确定位和识别。
模块式风冷热泵机组通常有以下几个主要的噪音源:1. 压缩机噪音压缩机是模块式风冷热泵机组中最主要的噪音源之一。
其工作时产生的振动和压缩空气的声音会导致噪音扩散。
因此,降低压缩机噪音是噪音处理的首要任务之一。
2. 风扇噪音风扇是模块式风冷热泵机组中另一个常见的噪音源。
风扇的旋转产生的空气流动声和电机噪音都会对室内环境产生影响。
因此,在处理噪音时,也需要注意降低风扇噪音。
3. 冷媒流动噪音当冷媒在机组内部流动时,会产生一定的噪音。
这主要是由于冷媒在管道中流动时所产生的压力差引起的。
降低冷媒流动噪音对于提供安静的室内环境非常重要。
噪音处理方法在识别并定位了噪音源之后,可以采取以下一些方法来降低模块式风冷热泵机组的噪音:1. 声音隔离声音隔离是降低机组噪音的一种有效方法。
通过增加隔音材料,例如吸音板、隔音墙等,可以阻挡噪音的传播路径,减少室内外噪音的干扰。
此外,尽量减少声音传播的缝隙和漏风口也是非常重要的。
2. 增加隔音罩隔音罩可有效隔离噪音源,降低噪音的辐射。
通过在压缩机和风扇等主要噪音源周围安装隔音罩,不仅可以减少噪音的传播,还可以提高隔音效果。
同时,隔音罩还可以通过改善机组的空气流动和冷却效果来更好地满足机组的工作要求。
3. 振动隔离在模块式风冷热泵机组中,振动也是产生噪音的一个重要因素。
通过使用弹性材料和隔振垫等来隔离机组的振动,可以有效降低噪音的产生和传播。
此外,合理调整机组的支撑结构和减震装置也是降低振动和噪音的关键。
4. 管道隔声处理管道是冷媒流动噪音的主要传导途径之一。
风冷热泵、多联机、水冷机组性能对比,值得收藏本次中央空调性能对比的机型为:模块式风冷冷(热)水机组;VRV变频多联机组;螺杆冷水机组。
一、模块式风冷冷(热)水机组风冷模块式冷热水机组是以空气为冷(热)源,以水为供冷(热)介质的中央空调机组。
作为冷热兼用型的一体化设备,风冷模块式冷热水机组省略了冷却塔、水泵、锅炉及相应管道系统等很多辅件,系统结构简单,安装空间小,维护管理便利且节省能源,适用广泛。
因此,风冷模块式冷热水机组通常适用于既无供热锅炉,又无供热管网或其它稳定牢靠热源,却又要求全年空调的暖通工程,是设计中优先选用的方案。
主机与风机盘管、空调箱等末端装置所构成的集中式、半集中式中央空调系统具有布置快捷、掌控方式多样等特点,尤其适用于商场、医院、宾馆、工厂、办公大楼等场合使用。
风冷模块式冷热水机组配以标准水管接口和单元组合掌控功能,使机组运行自若。
安装完毕,接上电源、水路即可使用。
当空调面积增减而需要增减主机时,更显出其便利自若。
优点:前期设备投资比变频多联(VRV)便宜15%左右;制冷量调整范围大,可是实现有级或无级调整;技术成熟,寿命长,无须专用机房,可直接安装在屋顶或室外空间;系统结构简单,安装空间小,尤其适用于水源缺乏区域;省了冷却塔、水泵、锅炉及相应管道系统等巨大的附属设备或附件;有两套独立的工作系统,其中一套系统有故障不会影响整机正常运行;室内空气通过水进行冷却,使空气相对湿度保持在人体舒适性范围内。
缺点:在寒冷地区(如东北地区)制热时要配置电辅佑襄助加热设备;每年都必需进行一次检修及设备清洗。
二、VRV变频多联机组VRV空调系统全称即变制冷剂流量系统,系统结构上仿佛于分体式空调机组,采纳一台室外机对应一组室内机,掌控技术上采纳变频掌控方式,按室内机开启的数量掌控室外机内的涡旋式压缩机转速,进行制冷剂流量的掌控。
VRV空调系统与全空气系统,全水系统、空气—水系统相比,更能充足用户个性化的使用要求,设备占用的建筑空间比较小,而且更节能,正是由于这些特点,其更适合那些需常常独立加班使用的办公楼建筑工程项目,VRV空调系统还具有集中掌控管理环节,可以在掌控室内对远端各组VRV空调系统进行监控管理,是一种比较完善的掌控方式,对于一个已设计了楼宇自控系统(BAS)的智能大楼,能何合理的、最大限度的发挥其系统功能,削减系统设备的重复投资,提高系统集成技术本领。
风冷热泵模块机组原理
风冷热泵模块机组是一种智能空调系统,通过利用空气中的热量来提供冷热空调效果。
其工作原理如下:
1. 空气循环系统:风冷热泵模块机组内部配备有强大的风机,它能将空气从室外吸入,通过过滤和净化后送入室内,同时将室内的空气排出。
2. 热泵循环系统:风冷热泵模块机组内部还配备有热泵循环系统,该系统由压缩机、冷凝器、膨胀阀和蒸发器等组件组成。
热泵循环系统能将空气中的热量吸收,并将其转移到室内空气或外部环境中。
3. 制冷模式:当需要降低室内温度时,热泵循环系统中的压缩机将低压制冷剂吸入,并通过压缩提高其温度和压力。
然后,高温高压制冷剂通过冷凝器中的散热片散热,并将热量传递给室外环境。
此时,制冷剂会变成低温低压状态,并通过膨胀阀进入蒸发器。
在蒸发器中,制冷剂吸收室内空气中的热量,使空气温度降低。
最后,制冷剂再次进入压缩机循环。
4. 制热模式:当需要提高室内温度时,反向热泵循环系统的运行方式与制冷模式相反。
即压缩机将高温高压制冷剂吸入,并通过冷凝器中的散热片散热,并将热量传递给室内空气。
此时,制冷剂会变成低温低压状态,并通过膨胀阀进入蒸发器。
在蒸发器中,制冷剂吸收室外空气中的热量,使室内温度升高。
最后,制冷剂再次进入压缩机循环。
通过以上循环,风冷热泵模块机组能够有效地利用空气中的热量,实现空调制冷和制热的功能。
由于采用了风冷的方式,该机组无需外部冷却介质,减少了系统的冷却负荷和能源消耗。
同时,由于不需要地下管道和水泵等辅助设备,安装和维护成本也大大降低。
约克模块式风冷冷水热泵机组故障处理约克模块式风冷冷水热泵机组故障处理近年来,随着环境保护意识的增强,热泵技术逐渐走进人们的生活。
作为一种高效、环保的供暖和制冷设备,约克模块式风冷冷水热泵机组受到了广泛的关注和应用。
然而,就像任何其他的机械设备一样,约克模块式风冷冷水热泵机组也可能会出现故障。
为了保证设备的正常运行和延长其使用寿命,我们必须及时识别和解决故障。
在本文中,我将通过深度和广度的方式,探讨约克模块式风冷冷水热泵机组故障处理,并分享一些个人观点和理解。
1. 了解约克模块式风冷冷水热泵机组的基本工作原理在故障处理之前,我们首先需要对约克模块式风冷冷水热泵机组的基本工作原理有所了解。
这款机组是通过循环工质的相变过程来实现供暖和制冷的。
其基本组成部分包括压缩机、冷凝器、蒸发器和节能器等。
理解机组的工作原理将有助于我们更好地排查和解决故障。
2. 识别故障现象并进行初步评估在实际运行过程中,约克模块式风冷冷水热泵机组可能会出现各种故障现象。
压缩机异常运转、冷却效果不佳、噪音过大等。
当我们发现这些问题时,应该及时对故障现象进行初步识别和评估。
我们可以通过观察设备的运行状态、听取运行声音和检查温度等指标来判断故障的可能性和严重程度。
3. 根据故障现象进行详细分析基于初步评估的结果,我们可以根据具体的故障现象进行详细的分析。
这里我们以压缩机异常运转为例,来探讨故障的可能原因。
压缩机异常运转可能是由于电路问题、冷媒不足、油污等原因引起的。
对于每一种可能的原因,我们都需要进行细致的排查和分析,并逐一排除故障因素,最终找到真正的故障源。
4. 采取正确的处理措施一旦找到故障源,我们就可以采取相应的处理措施。
在处理过程中,我们应该根据具体的故障原因选择适合的方法和工具。
如果是电路问题引起的压缩机异常运转,我们可能需要修复线路或更换电器元件。
如果是冷媒不足导致的故障,我们则需要进行补充和检漏等操作。
无论是哪一种故障,我们都应该确保采取的处理措施是正确和安全的。
格力模块式风冷冷(热)水机组控制系统指南模块式风冷冷(热)水机组的控制系统,是由一个主模块控制器和最多七个子模块控制器通过联网组成,机组在主模块控制器的统一控制下,实现智能化控制与管理,具有以下几个特点:1.高可靠性的硬件资源,保证控制系统长期可靠地正常运行;2.模块化组态形式,适应不同用户多种形式使用;3.智能化控制软件,实现机组最优节能运行;4.齐全、快速的故障自诊断功能,保护机组安全运转;5.简便、实用的全中文操作界面,方便®B系列模块式风冷冷(热)水机组珠海格力电器股份有限公司GREEELECTRICAPPLIANCESINC.OFZHUHAI模块式风冷冷(热)水机组的控制系统,是由一个主模块控制器和最多七个子模块控制器通过联网组成,机组在主模块控制器的统一控制下,实现智能化控制与管理,具有以下几个特点:1.高可靠性的硬件资源,保证控制系统长期可靠地正常运行;2.模块化组态形式,适应不同用户多种形式使用;3.智能化控制软件,实现机组最优节能运行;4.齐全、快速的故障自诊断功能,保护机组安全运转;5.简便、实用的全中文操作界面,方便目录系统简介 (1)控制对象………………………………………………………..…………………….. .1电源控制柜 (1)机组接线........................................................................................... 2机组调试及试运行.............................................................................2机组开、关机. (4)显示板概述 (5)显示板控制面板.................................................................................5显示板操作说明 (6)1.机组的开/关...................................................................................62.默认主页菜单.................................................................................63.主控制菜单....................................................................................63.1用户设置................................................................................................73.2模块查看............................................................................................ .83.3参数设定............................................................................................ 103.4版本信息.. (11)菜单结构(不带远程接口)..................................................................11菜单结构(带远程接口) (12)显示板拨码开关的设置(带远程接口)..............................................12附图一主模块与子模块之间的联网方法和接线示意图.......................................13附图二机组电控柜接线原理图 (14)附图三机组电源控制柜元器件布局示意图 (15)模块式风冷冷(热)水机组的控制系统,是由一个主模块控制器和最多七个子模块控制器通过联网组成,机组在主模块控制器的统一控制下,实现智能化控制与管理,具有以下几个特点:1.高可靠性的硬件资源,保证控制系统长期可靠地正常运行;2.模块化组态形式,适应不同用户多种形式使用;3.智能化控制软件,实现机组最优节能运行;4.齐全、快速的故障自诊断功能,保护机组安全运转;5.简便、实用的全中文操作界面,方便系统简介模块式风冷冷(热)水机组的控制系统,是由一个主模块控制器和最多七个子模块控制器通过联网组成,机组在主模块控制器的统一控制下,实现智能化控制与管理,具有以下几个特点:1.高可靠性的硬件资源,保证控制系统长期可靠地正常运行;2.模块化组态形式,适应不同用户多种形式使用;3.智能化控制软件,实现机组最优节能运行;4.齐全、快速的故障自诊断功能,保护机组安全运转;5.简便、实用的全中文操作界面,方便用户日常使用与维护;6.功能强大,能控制水泵、辅助电加热,冬天时具备自动防冷水冻结功能。
¡E ¡E 1532400193拼接方式机组的拼接要求:每组最多8个模块可拼装在一起:深度方向最多拼接2台,长度方向最多拼接8台。
如在长度和深度方向都要拼接,则两排尽量接近,这样做是为了方便机组外水管的制作。
单位:(mm)注:进出水管均为Ø114mm ;图为示意图,内部结构以实物为准;进出水管在机组的两侧是通管,根据实际的安装情况可将其用卡箍连接或用尾盖将其封死。
备注:整个基座的长度随机组不同而不同。
3总挚OFF温度设置时刻设置显示选择运转切换复位/切换风速除霜功能1功能2换气F o r m N o .: S C - U 47.EG .C N (0106)S uperse d e s : S C - U 47.E G .C N (1205)参数表约克公司保留变更产品设计恕不预先通知的权利。
具体产品性能由双方在合同中约定,本样本仅供参考。
约克,你的明智之选约克-江森自控公司的成员,在全球125个国家拥有700多个销售和服务办事处,55,000名员工,是全球建筑市场和暖通空调与冷冻行业的翘楚!约克产品应用范围极其广泛,包括民用、商用及工业冷冻设备三大类,分别应用于世界最高大厦、最深海洋、以至举世闻名的石油、医药、太空中心、微电子工业系统,均可满足客户不同层次的需求。
1995年和1996年约克广州工厂和约克无锡工厂成立,并于2004年在无锡设立约克亚太研发中心。
今天,约克中国以上海、北京、广州为中心,辐射整个中国市场,通过遍布全国近50个销售办事处与维修服务中心构成完善的网络。
著名的国家大剧院、北京金源时代购物广场、酒泉卫星发射中心、上海浦东国际机场、上海环球金融中心、广州大学城、广州太平洋中心等地标性建筑也都采用了约克的设备。
约克一贯致力于健康概念,针对目前普遍存在的室内空气品质问题,率先推出独创的I A Q 空气品质监测技术,配合全球独一无二的纳米级TiO 2健康空气杀菌技术,确保室内空气新鲜健康。
模块化风冷热泵冷水机组技术说明总体说明LS (R)F系列涡旋式模块化风冷冷(热)水机组(包括外购件)的设计、制造、检验、测试和包装等严格遵循如下标准:GB/T 18430.1-2007《蒸气压缩循环冷水(热泵)机组工商业用和类似用途的冷水(热泵)机组》;GB/T 10870-2001《容积式和离心式冷水(热泵)机组性能试验方法》JB 8654-1997《容积式和离心式冷水(热泵)机组安全要求》JB/T 7659.4-1995《氟里昂制冷装置用干式蒸发器》;JB/T 4750-2003《制冷装置用压力容器》;JB/T 7659.5-1995《氟里昂制冷装置用翅片式换热器》;确保机组提供高质量的运行状态、高度的可靠性和优良的适应性。
以下表格归纳了它的主要特点:机组特点:➢新颖的结构设计:机组分上、下两层,上层为翅片式换热器及轴流风机,下层为压缩机、板式换热器、电控柜及其它冷配件。
为保证有效的通风及防护,上层各面装有铅丝隔栅网。
将淋水盘改成积水槽,既保证机组内部不出现凝露水的滴漏现象,又简捷不挡风道;大量采用折弯件,经全处理喷粉,保证机组耐腐蚀;采用模块化思想实现分块组合,便于搬运、安装,减少其相应费用,并可根据现场特点分散摆放以减轻承重要求。
➢运行的经济性:根据负荷的变化情况自动加卸载,使输出冷量与所需冷量最佳匹配,整个能量调节过程中,机组都是按所需冷负荷在最大效率工况下运行。
➢灵活性:由于单台机组的体积小、重量轻,因此安装、运输、吊装方便,特别对承重有特殊要求的情况下,机组可分开摆放以利于分散载荷。
➢使用的可靠性:各模块单元相对独立,相互之间又具有完全的兼容性。
任何一个模块单元发生异常情况都不会影响其他模块单元的正常运行,电脑会在某一模块单元发生故障时,发出报警信号并指令其他备用状态的模块单元接替其运行,保证机组的制冷量维持相对稳定。
控制系统自动对各压缩机的运行时间进行记录统计,使各压缩机实行均衡磨损运行,延长整机的使用寿命。
MB系列模块式风冷冷(热)水机组一、产品特点1、产品特点模块式风冷冷(热)水机组广泛应用于新建和改建的大小工业与民用建筑空调工程,如宾馆、公寓、酒店、餐厅、办公大楼、购物商场、影剧院、体育馆、厂房及医院等。
对噪音和周围环境有较高要求、不便安装冷却塔的工程,模块式风冷冷(热)水机组更是您理想的选择。
MB系列模块式风冷冷(热)水机组可组合多个单元模块,各单元模块的结构形式、性能可以相同,也可以不同,每个单元模块的名义制冷量不同,有35kW,45kW ,65kW,80kW,130kW和160kW可选。
每个单元模块有两个完全独立的制冷系统,通过组合1~8个相同或不同的单元模块,机组形成制冷量在35~1280kW范围的系列产品。
MB系列模块式风冷冷(热)水机组有以下主要特点:◆高效节能:产品首批获得国家冷水机组节能认证证书。
◆任一模块主控设计:连接在一起的机组,任何一台只要轻轻地插上手操器,都可以作为主模块,与其他机组通讯,协调整个系统按需工作。
这是格力模块机专利技术之一,其他厂家的产品只能以固定机组作为主模块,如果主模块损坏,则整个系统不能正常工作,调试和维护都不方便。
◆热气直通结构:蒸发器底部直通高温排气,可以防止蒸发器底部融霜水结成冰,使机组化霜时排水顺畅、化霜干净,这是格力模块机专利技术之二;该项技术能够加强机组低温制热的稳定性,拓宽机组低温制热的工况范围,使机组可以在低至-15℃温度下稳定制热。
◆超强兼容性:不但同一型号可以组合,不同型号之间也可以任意组合,每个系统可以组合多达8个模块。
◆全封闭涡旋式压缩机:在同级制冷量时,这种压缩机与其他类型的压缩机相比,具有运动部件更少,转动力矩更小,噪音和振动更小,可靠性和效率更高等优点。
◆超强保护:先进的微电脑控制系统,安全保护功能齐全,具有强大的故障自诊断功能。
◆可靠性高:采用名优制冷配件,精心设计制造,配合多制冷系统设计,提高了机组运行的可靠性。
◆体积小:采用模块化组态设计的机组,体积小、结构紧凑、机体轻巧、便于运送、安装灵活。
