空气源热泵设计选型与配置大全1.选择合适的热泵机型：根据需求确定热泵的制热能力、制冷能力和热水供应能力等参数。
通常，制热能力应能满足整个建筑物的供暖需求，制冷能力应能满足整个建筑物的制冷需求。
另外，还要考虑热水供应的需求，如家庭热水、游泳池热水等。
2.选择合适的热源温度：热泵的制热效果受到热源温度的影响。
一般来说，热源温度越高，制热效果越好。
但高热源温度会增加热泵的能耗，因此需要在制热效果和能耗之间进行权衡。
3.考虑周边环境条件：空气源热泵的性能也会受到周边环境条件的影响。
例如，在冷气候地区，热泵需要有较高的工作压力和供热温度，以满足低温条件下的供热需求。
另外，热泵的噪音也是一个需要考虑的因素，特别是在住宅区。
4.确定室内热水系统：根据热泵的热水供应能力，确定建筑物的热水系统的布置和容量。
例如，可以选择热水储存罐来存储热泵供应的热水，以满足高峰期的热水需求。
5.热泵的管道布置：在设计热泵系统时，需要合理布置热泵的管道系统，以减少能量损失。
管道的长度和直径要根据需要和热源的温度来确定。
另外，还需要考虑防冻措施，以防止冷气候地区的管道冻结。
6.考虑辅助能源：在一些情况下，热泵的制热效果可能不够理想，需要辅助能源来提高供暖效果。
例如，在极寒地区，可以考虑使用电辅助供暖器或地暖系统来增加热源温度。
7.安装和维护：在选型和配置之后，还要考虑热泵的安装和维护工作。
确保选择专业的安装人员进行安装，并进行定期的维护和清洁工作，以保证热泵系统的正常运行和高效性能。
综上所述，选择和配置空气源热泵需要考虑多个因素，包括热泵机型、热源温度、周边环境条件、室内热水系统、管道布置、辅助能源以及安装和维护等。
只有综合考虑这些因素，才能选型和配置出最合适的空气源热泵系统，实现高效、节能的供暖和热水供应。

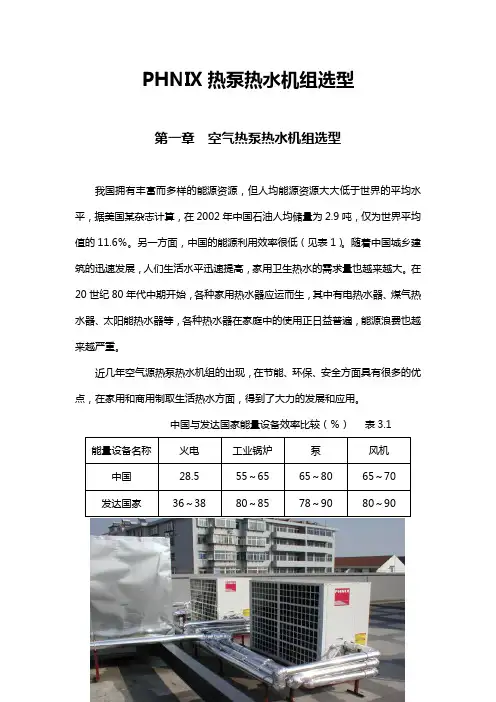

PHNIX热泵热水机组选型第一章空气热泵热水机组选型我国拥有丰富而多样的能源资源，但人均能源资源大大低于世界的平均水平，据美国某杂志计算，在2002年中国石油人均储量为2.9吨，仅为世界平均值的11.6％。
另一方面，中国的能源利用效率很低（见表1）。
随着中国城乡建筑的迅速发展，人们生活水平迅速提高，家用卫生热水的需求量也越来越大。
在20世纪80年代中期开始，各种家用热水器应运而生，其中有电热水器、煤气热水器、太阳能热水器等，各种热水器在家庭中的使用正日益普遍，能源浪费也越来越严重。
近几年空气源热泵热水机组的出现，在节能、环保、安全方面具有很多的优点，在家用和商用制取生活热水方面，得到了大力的发展和应用。
中国与发达国家能量设备效率比较（％）表3.1一、空气源热泵热水机的工作原理空气源热泵热水机从低温空气中吸热，然后转移到高温的储水箱中，将热水储存在水箱中已备后用，从原理上来说，它与制冷机相同，都是根据逆卡诺循环原理工作。
但是，两者工作的温度范围和要求的效果不同，制冷装置是将低温物体的热量传递给环境，以造成低温环境，热泵热水器则是从空气中吸取热量，并将它传递给水以生产生活热水。
热泵热水器主要由压缩机、带有冷凝器的热水器（相当于制冷循环的冷凝器）、节流元件、蒸发器和温度控制装置等组成。
空气源热泵热水机系统原理图：空气源热泵热水系统工作时采用电能驱动，通过制冷剂把空气中难以利用的低品位热能吸收，提升为可用的高品位热能对水进行加热。
当热水温度达到所设定温度（控制终温）时，压缩机停止运行，反之，当热水温度降到所设热水温时，压缩机重新启动工作，将热水箱的热水温度升高，使其温度恒定在一定的范围。
二、几种常用热水器的对比分析目前，市场上热水器的主流产品包括电、燃气、和太阳能三大类。
它们都是有一定的优势，但从实际使用看也存在着很大的不足。
例如燃气热水器的优势是设备间单，体积小，运行费用较低，它的缺点主要是表现为系统效率低，并且在燃烧不充分时产生CO等有害气体，不易调温，需定期除垢等。

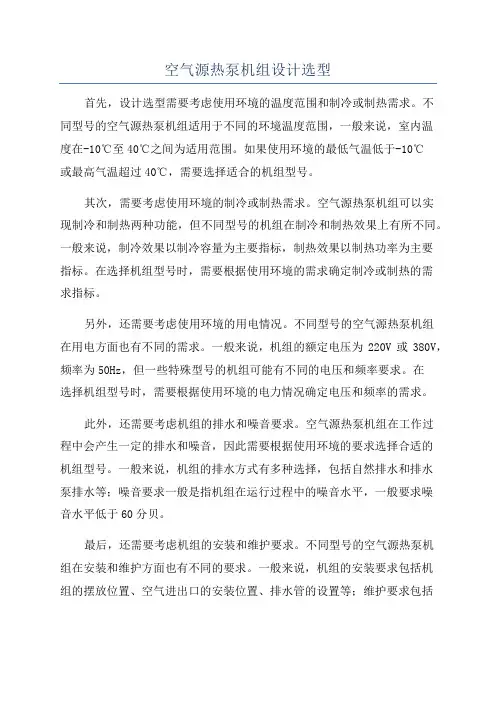

空气源热泵机组设计选型首先，设计选型需要考虑使用环境的温度范围和制冷或制热需求。
不同型号的空气源热泵机组适用于不同的环境温度范围，一般来说，室内温度在-10℃至40℃之间为适用范围。
如果使用环境的最低气温低于-10℃或最高气温超过40℃，需要选择适合的机组型号。
其次，需要考虑使用环境的制冷或制热需求。
空气源热泵机组可以实现制冷和制热两种功能，但不同型号的机组在制冷和制热效果上有所不同。
一般来说，制冷效果以制冷容量为主要指标，制热效果以制热功率为主要指标。
在选择机组型号时，需要根据使用环境的需求确定制冷或制热的需求指标。
另外，还需要考虑使用环境的用电情况。
不同型号的空气源热泵机组在用电方面也有不同的需求。
一般来说，机组的额定电压为220V或380V，频率为50Hz，但一些特殊型号的机组可能有不同的电压和频率要求。
在选择机组型号时，需要根据使用环境的电力情况确定电压和频率的需求。
此外，还需要考虑机组的排水和噪音要求。
空气源热泵机组在工作过程中会产生一定的排水和噪音，因此需要根据使用环境的要求选择合适的机组型号。
一般来说，机组的排水方式有多种选择，包括自然排水和排水泵排水等；噪音要求一般是指机组在运行过程中的噪音水平，一般要求噪音水平低于60分贝。
最后，还需要考虑机组的安装和维护要求。
不同型号的空气源热泵机组在安装和维护方面也有不同的要求。
一般来说，机组的安装要求包括机组的摆放位置、空气进出口的安装位置、排水管的设置等；维护要求包括机组的清洁、过滤网的清洗和更换等。
在选择机组型号时，需要根据使用环境的实际情况确定安装和维护的要求。
综上所述，空气源热泵机组设计选型需要考虑使用环境的温度范围和制冷或制热需求，用电情况，排水和噪音要求，以及安装和维护要求等因素。
通过对以上因素的综合考虑，可以选择到适合的机组型号和规格，以满足使用环境的需求。

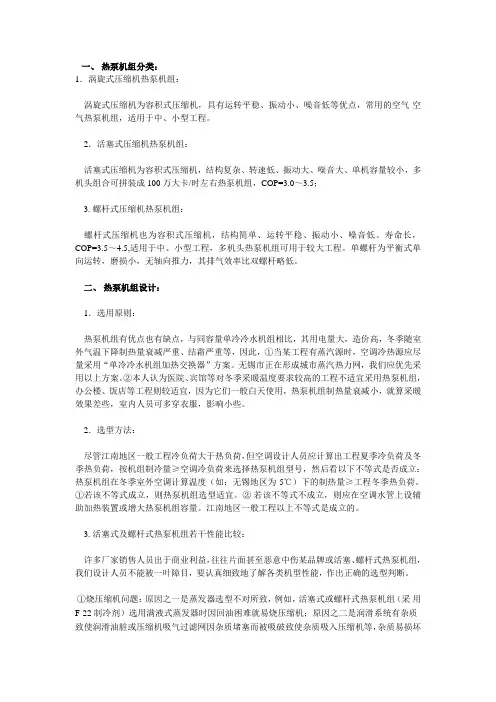

一、热泵机组分类：1．涡旋式压缩机热泵机组：涡旋式压缩机为容积式压缩机，具有运转平稳、振动小、噪音低等优点，常用的空气-空气热泵机组，适用于中、小型工程。
2．活塞式压缩机热泵机组：活塞式压缩机为容积式压缩机，结构复杂、转速低、振动大、噪音大、单机容量较小，多机头组合可拼装成100万大卡/时左右热泵机组，COP=3.0～3.5；3. 螺杆式压缩机热泵机组：螺杆式压缩机也为容积式压缩机，结构简单、运转平稳、振动小、噪音低、寿命长，COP=3.5～4.5,适用于中、小型工程，多机头热泵机组可用于较大工程。
单螺杆为平衡式单向运转，磨损小，无轴向推力，其排气效率比双螺杆略低。
二、热泵机组设计：1．选用原则：热泵机组有优点也有缺点，与同容量单冷冷水机组相比，其用电量大，造价高，冬季随室外气温下降制热量衰减严重、结霜严重等，因此，①当某工程有蒸汽源时，空调冷热源应尽量采用“单冷冷水机组加热交换器”方案。
无锡市正在形成城市蒸汽热力网，我们应优先采用以上方案。
②本人认为医院、宾馆等对冬季采暖温度要求较高的工程不适宜采用热泵机组，办公楼、饭店等工程则较适宜，因为它们一般白天使用，热泵机组制热量衰减小，就算采暖效果差些，室内人员可多穿衣服，影响小些。
2．选型方法：尽管江南地区一般工程冷负荷大于热负荷，但空调设计人员应计算出工程夏季冷负荷及冬季热负荷，按机组制冷量≥空调冷负荷来选择热泵机组型号，然后看以下不等式是否成立：热泵机组在冬季室外空调计算温度（如：无锡地区为-5℃）下的制热量≥工程冬季热负荷。
①若该不等式成立，则热泵机组选型适宜。
②若该不等式不成立，则应在空调水管上设辅助加热装置或增大热泵机组容量。
江南地区一般工程以上不等式是成立的。
3. 活塞式及螺杆式热泵机组若干性能比较：许多厂家销售人员出于商业利益，往往片面甚至恶意中伤某品牌或活塞、螺杆式热泵机组，我们设计人员不能被一叶障目，要认真细致地了解各类机型性能，作出正确的选型判断。

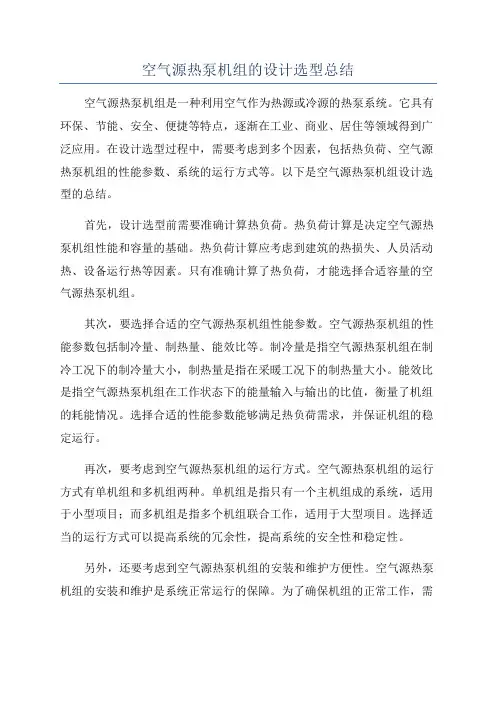

空气源热泵机组的设计选型总结空气源热泵机组是一种利用空气作为热源或冷源的热泵系统。
它具有环保、节能、安全、便捷等特点，逐渐在工业、商业、居住等领域得到广泛应用。
在设计选型过程中，需要考虑到多个因素，包括热负荷、空气源热泵机组的性能参数、系统的运行方式等。
以下是空气源热泵机组设计选型的总结。
首先，设计选型前需要准确计算热负荷。
热负荷计算是决定空气源热泵机组性能和容量的基础。
热负荷计算应考虑到建筑的热损失、人员活动热、设备运行热等因素。
只有准确计算了热负荷，才能选择合适容量的空气源热泵机组。
其次，要选择合适的空气源热泵机组性能参数。
空气源热泵机组的性能参数包括制冷量、制热量、能效比等。
制冷量是指空气源热泵机组在制冷工况下的制冷量大小，制热量是指在采暖工况下的制热量大小。
能效比是指空气源热泵机组在工作状态下的能量输入与输出的比值，衡量了机组的耗能情况。
选择合适的性能参数能够满足热负荷需求，并保证机组的稳定运行。
再次，要考虑到空气源热泵机组的运行方式。
空气源热泵机组的运行方式有单机组和多机组两种。
单机组是指只有一个主机组成的系统，适用于小型项目；而多机组是指多个机组联合工作，适用于大型项目。
选择适当的运行方式可以提高系统的冗余性，提高系统的安全性和稳定性。
另外，还要考虑到空气源热泵机组的安装和维护方便性。
空气源热泵机组的安装和维护是系统正常运行的保障。
为了确保机组的正常工作，需要选择安装便捷、拆卸维护方便的机组。
同时，也要选择有保修服务的机组，以便在出现故障时能及时得到维修和保养。
最后，还要考虑到机组的经济性。
空气源热泵机组的经济性是指在使用过程中的运行成本和维护成本。
一方面，要选择能效比较高的机组，以降低运行成本。
另一方面，要选择质量可靠、稳定性好的机组，以降低维护成本。
只有考虑到经济性，才能确保机组的投资回报率。
综上所述，空气源热泵机组的设计选型需要综合考虑多个因素，包括热负荷、性能参数、运行方式、安装维护方便性和经济性等。

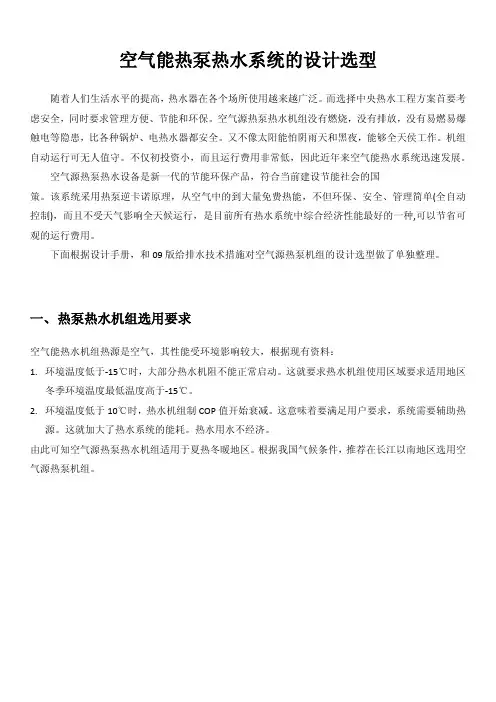

空气能热泵热水系统的设计选型随着人们生活水平的提高，热水器在各个场所使用越来越广泛。
而选择中央热水工程方案首要考虑安全，同时要求管理方便、节能和环保。
空气源热泵热水机组没有燃烧，没有排放，没有易燃易爆触电等隐患，比各种锅炉、电热水器都安全。
又不像太阳能怕阴雨天和黑夜，能够全天侯工作。
机组自动运行可无人值守。
不仅初投资小，而且运行费用非常低，因此近年来空气能热水系统迅速发展。
空气源热泵热水设备是新一代的节能环保产品，符合当前建设节能社会的国策。
该系统采用热泵逆卡诺原理，从空气中的到大量免费热能，不但环保、安全、管理简单(全自动控制)，而且不受天气影响全天候运行，是目前所有热水系统中综合经济性能最好的一种,可以节省可观的运行费用。
下面根据设计手册，和09版给排水技术措施对空气源热泵机组的设计选型做了单独整理。
一、热泵热水机组选用要求空气能热水机组热源是空气，其性能受环境影响较大，根据现有资料：1.环境温度低于-15℃时，大部分热水机阻不能正常启动。
这就要求热水机组使用区域要求适用地区冬季环境温度最低温度高于-15℃。
2.环境温度低于10℃时，热水机组制COP值开始衰减。
这意味着要满足用户要求，系统需要辅助热源。
这就加大了热水系统的能耗。
热水用水不经济。
由此可知空气源热泵热水机组适用于夏热冬暖地区。
根据我国气候条件，推荐在长江以南地区选用空气源热泵机组。
二、热水供水系统设计（一）计算参数1.热水用水定额2.冷水温度在计算热水系统的耗热量时，冷水温度应以当地最冷月平均水温资料确定。
无水温资料时，可按表6.2.1确定。
3.用水水温采用集中热水供应系统的住宅，配水点的水温不应低于45℃。
盥洗用、沐浴用和洗涤用的热水水温参见表6.2.3注意：集中热水供应系统中，在水加热设备和热水管道保温条件下，加热设备出口处与配水点的热水温度差，一般不大于10℃。
（二）热水量和耗热量的计算1.日耗热量和热水量的计算全日供热水的住宅、宿舍、别墅、招待所、培训中心、旅馆、宾馆、办公楼、医院住院部、养老院、幼儿园、托儿所(有住宿) 等建筑的集中热水供应系统的日耗热量、热水量可分别按下列公式计算：2.设计小时耗热量1 ）全日集中热水供应的居住小区的设计小时耗热量按下列情况分别计算：a.当小区的公共建筑(如餐馆、娱乐设施等) 的最大用水时段与住宅的最大用水时段一致时，应按两者的设计小时耗热量叠加计算，设计小时耗热量计算见公式（6.4.2-1）b. 当小区内有与住宅的最大用水时段相同的公共建筑(如餐馆等) 和不相同的公共建筑(如办公用房等) ，则设计小时耗热量应为住宅与前者的设计小时耗热量加后者的平均小时耗热量计算。

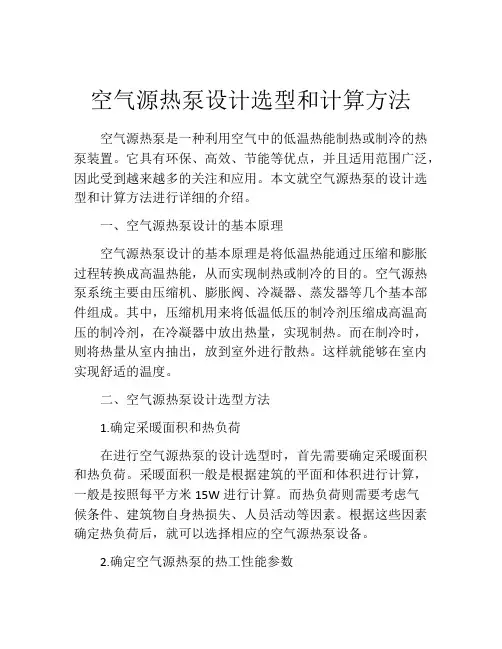

空气源热泵设计选型和计算方法空气源热泵是一种利用空气中的低温热能制热或制冷的热泵装置。
它具有环保、高效、节能等优点，并且适用范围广泛，因此受到越来越多的关注和应用。
本文就空气源热泵的设计选型和计算方法进行详细的介绍。
一、空气源热泵设计的基本原理空气源热泵设计的基本原理是将低温热能通过压缩和膨胀过程转换成高温热能，从而实现制热或制冷的目的。
空气源热泵系统主要由压缩机、膨胀阀、冷凝器、蒸发器等几个基本部件组成。
其中，压缩机用来将低温低压的制冷剂压缩成高温高压的制冷剂，在冷凝器中放出热量，实现制热。
而在制冷时，则将热量从室内抽出，放到室外进行散热。
这样就能够在室内实现舒适的温度。
二、空气源热泵设计选型方法1.确定采暖面积和热负荷在进行空气源热泵的设计选型时，首先需要确定采暖面积和热负荷。
采暖面积一般是根据建筑的平面和体积进行计算，一般是按照每平方米15W进行计算。
而热负荷则需要考虑气候条件、建筑物自身热损失、人员活动等因素。
根据这些因素确定热负荷后，就可以选择相应的空气源热泵设备。
2.确定空气源热泵的热工性能参数在空气源热泵的设计选型过程中，需要根据实际情况确定热泵的热工性能参数。
主要包括压缩机的冷凝温度、蒸发温度、制冷剂的种类、制冷剂的充注量等。
这些参数的选择将直接影响到空气源热泵的制冷或制热效果。
3.确定空气源热泵的策略控制参数在空气源热泵的设计选型中，还需要考虑到不同的策略控制参数。
包括时间控制策略、温度控制策略、湿度控制策略等。
这些控制策略的选择将直接影响到空气源热泵的运行效果和能耗消耗的大小。
三、空气源热泵的计算方法1.空气源热泵的制冷量计算空气源热泵的制冷量是指单位时间内从室内吸收的热量。
一般是采用以下公式进行计算：Qc=W·(T1-T2)/3600其中，Qc为制冷量，单位为W；W为空气源热泵的制冷功率，单位为W；T1为室内温度，单位为℃；T2为室外温度，单位为℃。
2.空气源热泵的能效计算空气源热泵的能效是指单位时间内的能量输出与能量输入之比。

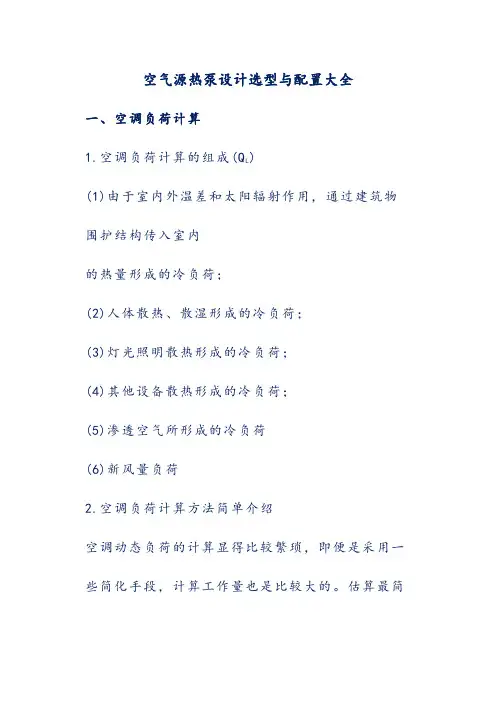

空气源热泵设计选型与配置大全一、空调负荷计算1.空调负荷计算的组成(Q L)(1)由于室内外温差和太阳辐射作用，通过建筑物围护结构传入室内的热量形成的冷负荷；(2)人体散热、散湿形成的冷负荷；(3)灯光照明散热形成的冷负荷；(4)其他设备散热形成的冷负荷；(5)渗透空气所形成的冷负荷(6)新风量负荷2.空调负荷计算方法简单介绍空调动态负荷的计算显得比较繁琐，即便是采用一些简化手段，计算工作量也是比较大的。
估算最简便，捷径行路，人之通性，慢慢的被它取而代之了。
但是估算的根据并不坚定，偏于保守是不可避免的，总是顾虑怕估算的小了，这也是可以理解的。
估算法也要注意与实际相符合，要根据实际的经验以及不同建筑的各自不同的情况。
目前空调负荷的计算还是以估算为主。
3.民用建筑空调单位面积冷负荷（q L）4.负荷计算——单位面积冷负荷法Q L=q L×S式中：Q L——建筑物空调房间总冷负荷 (W) Q L——冷负荷 (W/m2)S——空调房间面积 (m2)二、空调末端（风机盘管）的计算与选择（1）根据风量：房间面积、层高（吊顶后）和房间气体循环次数三者的乘积即为房间的循环风量。
其对应的风机盘管高速风量，即可确定风机盘管型号。
（2）根据冷负荷：根据单位面积负荷和房间面积，可得到房间所需的冷负荷值。
利用房间冷负荷对应风机盘管的中速风量时的制冷量即可确定风机盘管型号一般采用第二种方法——根据冷负荷选择风机盘管，在特殊场合如对噪音要求较高的场所，可用第一种方法进行校核。
确定型号以后，还需确定风机盘管的安装方式（明装或安装），送回风方式（底送底回，侧送底回等）以及水管连接位置（左或右）等条件。
房间面积较大时应考虑使用多个风机盘管，房间单位面积负荷较大，对噪音要求不高时可考虑使用风量和制冷量较大的风机盘管。
注意：对于风管超过一定长度的风盘，应采用中、高静压的风盘，且出风管道上不宜多于两个出风口。
三、采暖负荷计算1.采暖负荷计算的组成（Q n）冬季采暖通风系统的热负荷，应根据建筑物下列散失和获得的热量确定：1）围护结构的耗热量，包括基本耗热量和附加耗热量，2）加热由门窗缝隙渗入室内的冷空气的耗热量3）加热由门、孔沿及相邻房间浸入的冷空气的耗热量；4）建筑内部设备得热；5）通过其他途径散失或获得的热量。

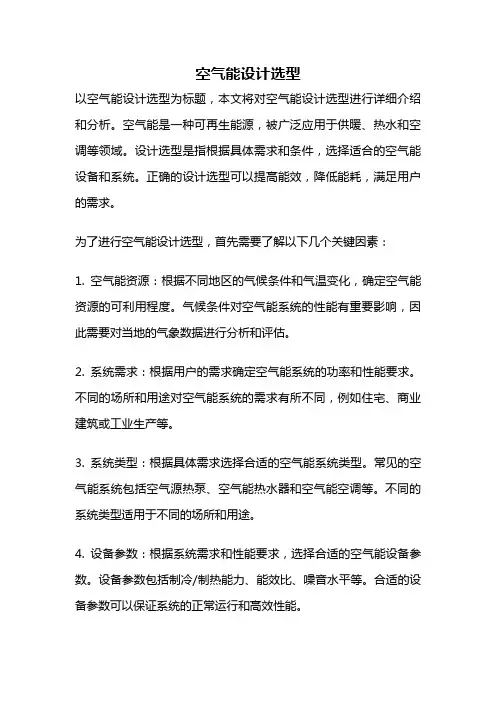

空气能设计选型以空气能设计选型为标题，本文将对空气能设计选型进行详细介绍和分析。
空气能是一种可再生能源，被广泛应用于供暖、热水和空调等领域。
设计选型是指根据具体需求和条件，选择适合的空气能设备和系统。
正确的设计选型可以提高能效，降低能耗，满足用户的需求。
为了进行空气能设计选型，首先需要了解以下几个关键因素：1. 空气能资源：根据不同地区的气候条件和气温变化，确定空气能资源的可利用程度。
气候条件对空气能系统的性能有重要影响，因此需要对当地的气象数据进行分析和评估。
2. 系统需求：根据用户的需求确定空气能系统的功率和性能要求。
不同的场所和用途对空气能系统的需求有所不同，例如住宅、商业建筑或工业生产等。
3. 系统类型：根据具体需求选择合适的空气能系统类型。
常见的空气能系统包括空气源热泵、空气能热水器和空气能空调等。
不同的系统类型适用于不同的场所和用途。
4. 设备参数：根据系统需求和性能要求，选择合适的空气能设备参数。
设备参数包括制冷/制热能力、能效比、噪音水平等。
合适的设备参数可以保证系统的正常运行和高效性能。
在进行空气能设计选型时，需要综合考虑以上因素，并进行详细的分析和比较。
根据当地的气候条件和气象数据，评估空气能资源的可利用程度。
例如，在寒冷地区，气温较低，空气能系统的性能可能会受到影响。
因此，在寒冷地区设计选型时，需要选择适合低温环境的空气能设备，以确保系统的正常运行。
根据具体需求确定空气能系统的功率和性能要求。
例如，对于住宅供暖系统，需要考虑到房屋的面积、保温性能和热负荷等因素。
通过计算热负荷，可以确定系统的需要的制冷/制热能力。
根据制冷/制热能力，可以选择合适的空气能设备类型和参数。
然后，根据系统类型选择合适的空气能系统。
例如，对于住宅供暖系统，常见的空气源热泵系统可以提供制热和制冷功能。
而对于商业建筑或工业生产，可能需要更大容量的空气源热泵系统或其他类型的空气能设备。
根据设备参数选择合适的空气能设备。
空气源热泵机组的设计选型总结一、热水量及耗热量的计算1、日耗热量的计算依据规范《建筑给水排水设计规》GB50015-2003，全日供应热水的宿舍（ I 、 II 类）、 住宅、别墅、酒店式公寓、招待所、培训中心、旅馆、宾馆的客房 ( 不含员工 ) 、医院住院部、养老院、幼儿园、托儿所 ( 有住宿 ) 、办公楼 等建筑的集中热水供应系统的设计日耗热量应按下式计算 ：)(t t q Q l r rr d m c -⋅⋅⋅=ρ 式中 Q d —— 日耗热量 ，KJ/ d ；C —— 水的比热，4.187 KJ/ k g · ℃q r—— 热水用水定额 L/ 人·d 或 L/ 床·d m —— 用水计算单位数 （人数或床位数）ρr —— 热水密度 ，kg/Lt r —— 热水的温度，t r = 60℃ t l—— 冷水温度 ，℃ 2、设计日用水量 )(11t t Q q l r r drdc -=ρ 式中 q rd —— 设计日用水量 ，L/ d ；Q d —— 日耗热量 ，KJ/ d ；C —— 水的比热，4.187 KJ/ k g · ℃ρr—— 热水密度 ，kg/L m —— 用水计算单位数 （人数或床位数）t r 1 —— 设计热水的温度，℃ t l 1—— 设计冷水温度 ，℃ 3、设计小时耗热量全日供应热水的宿舍（ I 、 II 类）、 住宅、别墅、酒店式公寓、招待所、培训中心、旅馆、宾馆的客房 ( 不含员工 ) 、医院住院部、养老院、幼儿园、托儿所 ( 有住宿 ) 、办公楼 等建筑的集中热水供应系统的设计小时耗热量应按下式计算:T c m r l r r h h t t q K Q ρ)(-=式中 Q h—— 设计小时耗热量 ，KJ/ h ； C —— 水的比热，4.187 KJ/ k g · ℃q r—— 热水用水定额 L/ 人·d 或 L/ 床·d m —— 用水计算单位数 （人数或床位数）ρr —— 热水密度 ，kg/Lt r —— 热水的温度，t r = 60℃ t l—— 冷水温度 ，℃ T —— 每日使用时间，hK h —— 小时变化系数 ，见下标6.4.2 选取4、设计小时用水量)(t t Q q lr r hrhc -=ρ式中 Q h—— 设计小时耗热量 ，L/ h ； C —— 水的比热，4.187 KJ/ k g · ℃ρr —— 热水密度 ，kg/Lt r —— 设计热水的温度，℃ t l—— 设计冷水温度 ，℃ 二、设备选型1、机组小时供热量空气源热泵热水机组小时供热量按下式计算:T Q K Q d g 11=式中Q g —— 热泵机组设计小时供热量 KJ/ hQ d —— 最高日耗热量 KJ/d T 1—— 热泵设计工作时间 ，12～20 hK 1—— 安全系数 ，可取 1.05～1.0所选热泵的总制热功率应在相应的工况下，大于设计小时供热量Q g2、贮热水箱的选择（1）全日制集中热水供系统贮热水箱有效容积，应根据日耗热量、热泵持续工作时间及热泵工作时间内耗热量等因素确定，当其因素不确定时宜按下式计算 ： 式中： Q h —— 设计小时耗热量 (kJ/h) ； V r ——贮热水箱有效容积（ L ） ；T —— 设计小时耗热量持续时间（ h ） ；η—— 有效贮热容积系数，贮热水箱、卧式贮热水罐 η = 0.80 ～ 0.85 ，立式贮热水罐η = 0.85 ～ 0.90 ；k 2 —— 安全系数， k 2 =1.10 ～ 1.20 。
空⽓能热⽔机：⽔泵选型（设计⼲货）空⽓能热⽔机在设备上标注了产⽔量和⽔流量，两个数值不要混淆，产⽔量是空⽓能热⽔机⼯作1⼩时产⽣的热⽔量，这个产⽔量是在标准⼯况（环境温度20℃，进⽔温度15℃，结束温度55℃）下测得的，⽽机组的⽔流量才是选择⽔泵的参考值，在选择⽔泵流量时不能把流量选择偏⼩，否则会造成设备的进出⽔温差变⼤。
在这⾥给⼤家⼀个简单的参考值，⽤于⽔泵选型。
如果机组没有标注设备的⽔流量，怎么计算机组的⽔流量呢？这个给你⼀个简便算法，⽤设备的制热量乘于0.172就是设备的额定⽔流量。
⽐如设备的制热量是130KW，那么机组的⽔流量是130*0.172=22.3m3/h。
循环式⽔泵选型推荐表：Q－额定流量；H－额定扬程注：1、以上循环⽔泵扬程H>15m是指⽔箱与主机同层安装情况。
2、循环泵的选型必须满⾜最⼩选型的要求，流量偏⼩可以通过查看进、出⽔温度来判断，如果进、出⽔温差⼤于6℃，说明通过该机组的流量偏⼩了；如果进、出⽔温差⼤于9℃，则机组⽐较容易出现保护，必须更换。
直热式⽔泵选型推荐表：注：1、当⾃来⽔压超过4kg时，需要安装稳压阀。
2、以上循环⽔泵扬程H>15m是指⽔箱与主机同层安装情况。
3、以上仅供参考，根据⼯程复杂程度（如管长、弯头等），可能对增压泵扬程适当增加。
⽤户侧供⽔增压泵选型分类：普通⽴式离⼼增压泵⾃吸式全⾃动启停泵变频⽔泵⽔泵扬程经验计算公式：H=(5+Z+0.05L)×1.1 或1.2H：⽔泵扬程；5：局部阻⼒经验值;Z：储⽔箱热⽔出⽔⼝与末端管路⾼度差；L：管路长；注：若需要增压作⽤时，扬程需增⼤15～25m。
⽔泵流量=1.3×（⾼峰⽤⽔时系统⽔流量）以上热⽔机的⽔泵选型⽅法仅供参考，如果⼯程情况特殊，需要另做评估。
热泵是一种将低温热源的热能转移到高温热源的装置。
通常用于热泵装置的低温热源是我们周围的介质——空气、河水、海水，城市污水，地表水，地下水，中水，消防水池，或者是从工业生产设备中排出助工质，这些工质常与周围介质具有相接近的温度。
根据低温热源的不同，热泵一般可分为：空气源、水源、地源。
空气源热泵热水器的基本原理它主要是由压缩机、热交换器、轴流风扇、保温水箱、水泵、储液罐、过滤器、节流装置和电子自动控制器等组成。
接通电源后，轴流风扇开始运转，室外空气通过蒸发器进行热交换，温度降低后的空气被风扇排出系统，同时，蒸发器内部的工质吸热汽化被吸入压缩机，压缩机将这种低压工质气体压缩成高温、高压气体送入冷凝器，被水泵强制循环的水也通过冷凝器，被工质加热后送去供用户使用，而工质被冷却成液体，该液体经膨胀阀节流降温后再次流入蒸发器，如此反复循环工作，空气中的热能被不断热泵送到水中，使保温水箱里的水温逐渐升高，最后达到55℃左右，正好适合人们洗浴，这就是空气源热泵热水器的基本工作原理。
机组主要部件及作用热泵热水器是由：压缩机、冷凝器、蒸发器、轴流风扇、储液罐、过滤器、截流装置和电子自动控制器等组成。
其中压缩机、冷凝器、蒸发器、节流装置称为四大部件。
压缩机作用：将低压气体提升为高压的一种从动的流体机械。
是制冷系统的心脏，它从吸气管吸入低温低压的制冷剂气体，通过电机运转带动活塞对其进行压缩后，向排气管排出高温高压的制冷剂气体，为制冷循环提供动力，从而实现压缩→冷凝→膨胀→蒸发(吸热)的制冷循环。
常见种类：旋转式；涡旋式；螺杆式家用机组一般采用旋转式。
商用机组一般采用涡旋式和螺杆式。
代表企业：谷轮、三洋、美芝、大金、三菱、海立等。
节流装置作用：(1)节流降压将来自冷凝器的中温高压液态制冷剂进行节流，以降低其温度和压力，使进入蒸发器的制冷剂成为饱和温度较低的湿蒸气，确保制冷剂在低温下沸腾，以降低进入车内空气的温度。
(2)调节流量根据制冷负荷和发动机转速的变化情况自动调节制冷剂流量，使制冷系统始终保持最适宜的制冷量。
热水供应系统（以采用空气源热泵机组为例）
1、设备选型
根据《建筑给水排水设计规范》（GB50015）进行设备选型，相关参数按规范取值。
（1）空气源热泵设计小时供热量Qg按下式计算：
Qg=k1mqrC（tr-tl）ρr /T1
式中：
Qg—空气源热泵设计小时供热量（kJ/h）；
qr—热水用水定额（L/人·d）；
m—用水计算单位人数；
tr—热水温度，一般取60℃；
t1—冷水温度，一般取7℃；
T1—热泵机组设计工作时间（h/d）；
k1—安全系数。
（2）热水供应系统设计小时耗热量按下式计算：
Qh=khmqrC（tr-tl）ρr /T
式中：
Qh—设计小时耗热量（kJ/h）；
qr—热水用水定额（L/人·d）；
m—用水计算单位人数；
tr—热水温度，一般取60℃；
t1—冷水温度，一般取7℃；
T—每日使用时间（h/d）；
kh—小时变化系数。
热水系统选型数据计算汇总详见示例表4-43。
2、设备初选
根据示例表4-43中机组设计小时供热量选型项目热水系统设备，机组性能参数汇总情况见示例表4-44（以采用空气源热泵机组为例）。
空气源热泵设计选型与配置大全一、空调负荷计算1.空调负荷计算的组成(Q L)(1)由于室内外温差和太阳辐射作用，通过建筑物围护结构传入室内的热量形成的冷负荷；(2)人体散热、散湿形成的冷负荷；(3)灯光照明散热形成的冷负荷；(4)其他设备散热形成的冷负荷；(5)渗透空气所形成的冷负荷(6)新风量负荷2.空调负荷计算方法简单介绍空调动态负荷的计算显得比较繁琐，即便是采用一些简化手段，计算工作量也是比较大的。
估算最简便，捷径行路，人之通性，慢慢的被它取而代之了。
但是估算的根据并不坚定，偏于保守是不可避免的，总是顾虑怕估算的小了，这也是可以理解的。
估算法也要注意与实际相符合，要根据实际的经验以及不同建筑的各自不同的情况。
目前空调负荷的计算还是以估算为主。
3.民用建筑空调单位面积冷负荷（q L）4.负荷计算——单位面积冷负荷法Q L=q L×S式中：Q L——建筑物空调房间总冷负荷 (W) Q L——冷负荷 (W/m2)S——空调房间面积 (m2)二、空调末端（风机盘管）的计算与选择（1）根据风量：房间面积、层高（吊顶后）和房间气体循环次数三者的乘积即为房间的循环风量。
其对应的风机盘管高速风量，即可确定风机盘管型号。
（2）根据冷负荷：根据单位面积负荷和房间面积，可得到房间所需的冷负荷值。
利用房间冷负荷对应风机盘管的中速风量时的制冷量即可确定风机盘管型号一般采用第二种方法——根据冷负荷选择风机盘管，在特殊场合如对噪音要求较高的场所，可用第一种方法进行校核。
确定型号以后，还需确定风机盘管的安装方式（明装或安装），送回风方式（底送底回，侧送底回等）以及水管连接位置（左或右）等条件。
房间面积较大时应考虑使用多个风机盘管，房间单位面积负荷较大，对噪音要求不高时可考虑使用风量和制冷量较大的风机盘管。
注意：对于风管超过一定长度的风盘，应采用中、高静压的风盘，且出风管道上不宜多于两个出风口。
三、采暖负荷计算1.采暖负荷计算的组成（Q n）冬季采暖通风系统的热负荷，应根据建筑物下列散失和获得的热量确定：1）围护结构的耗热量，包括基本耗热量和附加耗热量，2）加热由门窗缝隙渗入室内的冷空气的耗热量3）加热由门、孔沿及相邻房间浸入的冷空气的耗热量；4）建筑内部设备得热；5）通过其他途径散失或获得的热量。
空气源热泵热水器选型方案一、工程概况有某宾馆有客房186间，每间的用热水量选：160L，每天的热水量为：186间×160L/间=29760L;该中央热水系统方案拟采用空气源热泵来完成热水加热工作。
二、设计参数设计计算基本参数：〔气象参数〕夏季室外干球温度：31.1℃ 。
冬季室外∶-3℃ 。
设计遵守规范和标准1. 燃气〔电气〕热力工程规范2. 建筑防火设计规范GBJ16-873. 建筑给水排水设计规范GBJ15-884. 工业金属管道设计规范GB501356-20005. 工业循环冷却水处理设计规范6. 城市区域环境噪声标准三、设计思路1. 整个工程采用空气源热泵来完成热水加热工作。
2. 机组安装于宿合楼一楼地面或天台，管道及阀门全部作保温处理。
3. 机组安装采用水泥加减振措施安装，确保使用寿命及振动噪声。
四、设备选型空气源热泵的计算，主要依据耗热量、和热媒耗量来确定，同时也是对热水供应系统进行设计和计算的主要依据，结合空气源热泵的产品特点，本着节省设备投资及运行费用考虑。
五、有关运行数据计算根据湖北气象冬季气温-3℃，参照《建筑给排水设计规范》建筑内部热水供应系统计算方式，根据热负荷温差来计算总热量加热时间及运行费用，其计算公式如下：1、生活热水总需要的热量：①.设水温5℃升至50℃②每天用热水29760L。
③加热所需的热量：Q=29760L×〔50℃-5℃〕×1kcat/℃.kg=1339200kcat单位换算：1kcaI=1.163W.h④总热量：Q=1557489.6W=1557.49KW⑤设机组加热10小时计算Q每小时制热量=155.7KW4、热泵机组选型：①产品的技术参数，空气源热泵的选型，选LSQ10RD型号其制热量为35KW，产水量为：810L/H，输入功率为：9.3KW，现在根据冬天来选型机组：155.7KW÷35KW =4.45选用某大品牌公司生产的空气源热泵热水机组5台型号为LSQ10RD满足186个房间的热水要求.西莱克热泵塬创文章转载请注明擅长超低温空气源热泵的【西莱克厂家】资料来源：。
空气源热泵机组的设计选型总结
一、热水量及耗热量的计算
1、日耗热量的计算
依据规范《建筑给水排水设计规》GB50015-2003，全日供应热水的宿舍（ I 、 II 类）、 住宅、别墅、酒店式公寓、招待所、培训中心、旅馆、宾馆的客房 ( 不含员工 ) 、医院住院部、养老院、幼儿园、托儿所 ( 有住宿 ) 、办公楼 等建筑的集中热水供应系统的设计日耗热量应按下式计算 ：
)(t t q Q l r r
r d m c -⋅⋅⋅=ρ 式中 Q d —— 日耗热量 ，KJ/ d ；
C —— 水的比热，4.187 KJ/ k g · ℃
q r
—— 热水用水定额 L/ 人·d 或 L/ 床·d m —— 用水计算单位数 （人数或床位数）
ρr —— 热水密度 ，kg/L
t r —— 热水的温度，t r = 60℃ t l
—— 冷水温度 ，℃ 2、设计日用水量 )(11
t t Q q l r r d
rd
c -=ρ 式中 q r
d —— 设计日用水量 ，L/ d ；
Q d —— 日耗热量 ，KJ/ d ；
C —— 水的比热，4.187 KJ/ k g · ℃
ρr
—— 热水密度 ，kg/L m —— 用水计算单位数 （人数或床位数）
t r 1 —— 设计热水的温度，℃ t l 1
—— 设计冷水温度 ，℃ 3、设计小时耗热量
全日供应热水的宿舍（ I 、 II 类）、 住宅、别墅、酒店式公寓、招待所、培训中心、旅馆、宾馆的客房 ( 不含员工 ) 、医院住院部、养老院、幼儿园、托儿所 ( 有住宿 ) 、办公楼 等建筑的集中热水供应系统的设计小时耗热量应按下式计算:
T c m r l r r h h t t q K Q ρ)(-=
式中 Q h
—— 设计小时耗热量 ，KJ/ h ； C —— 水的比热，4.187 KJ/ k g · ℃
q r
—— 热水用水定额 L/ 人·d 或 L/ 床·d m —— 用水计算单位数 （人数或床位数）
ρr —— 热水密度 ，kg/L
t r —— 热水的温度，t r = 60℃ t l
—— 冷水温度 ，℃ T —— 每日使用时间，h
K h —— 小时变化系数 ，见下标6.4.2 选取
4、设计小时用水量
)(t t Q q l
r r h
rh
c -=ρ
式中 Q h
—— 设计小时耗热量 ，L/ h ； C —— 水的比热，4.187 KJ/ k g · ℃
ρr —— 热水密度 ，kg/L
t r —— 设计热水的温度，℃ t l
—— 设计冷水温度 ，℃ 二、设备选型
1、机组小时供热量
空气源热泵热水机组小时供热量按下式计算:
T Q K Q d g 1
1=
式中
Q g —— 热泵机组设计小时供热量 KJ/ h
Q d —— 最高日耗热量 KJ/d T 1—— 热泵设计工作时间 ，12～20 h
K 1—— 安全系数 ，可取 1.05～1.0
所选热泵的总制热功率应在相应的工况下，大于设计小时供热量Q g
2、贮热水箱的选择
（1）全日制集中热水供系统贮热水箱有效容积，应根据日耗热量、热泵持续工作时间及热泵工作时间内耗热量等因素确定，当其因素不确定时宜按下式计算 ： 式中： Q h —— 设计小时耗热量 (kJ/h) ； V r ——贮热水箱有效容积（ L ） ；
T —— 设计小时耗热量持续时间（ h ） ；
η—— 有效贮热容积系数，贮热水箱、卧式贮热水罐 η = 0.80 ～ 0.85 ，立式贮热水罐η = 0.85 ～ 0.90 ；
k 2 —— 安全系数， k 2 =1.10 ～ 1.20 。
（2）定时热水供应系统的贮热水箱的有效容积宜为定时供应最大时段的全部热水量；
3、循环水泵的选择
水箱与热泵机组之间需要用水泵来提供循环动力。
（1） 循环水泵的流量计算
t c Q
q g x ∆=ρ)2.1~15.1(
式中 q x
—— 循环流量，L / h Q g —— 设计小时供热量 KJ/h
t ∆—— 热泵机组被加热水温升，一般为5~7℃
ρ—— 热泵机组被加热水的密度，kg/L
备注：当空气源热泵机组不需再次经过换热器换热时，循环流量可乘以
1.15~1.2的安全系数。
（2） 扬程计算
)
(3.1H H H H p e b ++= 式中 H —— 循环泵扬程 ，KPa
H b —— 换热器阻力损失，板换时约50KPa
H e —— 热泵机组内蒸发器的阻力损失KPa ，由设备商提供 H P
—— 连接管路损失 ，KPa
4、空气源热泵热水供应系统设置辅助热源应按下列原则确定
（1)最冷月平均气温不小于10℃的地区，可不设辅助热源；
最冷月平均气温小于10℃且不小于0℃时，宜设置辅助热源。
（2) 空气源热泵辅助热源应投资省，就地获取；
注：经技术经济比较合理时 , 采暖季节宜由燃煤（气）锅炉、热力管网的高温水或电力作为热水供应辅助热源。
（3)当设辅助热源时，宜按当地农历春分、秋分所在月的平均气温和冷水供水温度计算；当不设辅助热源时，应按当地最冷月平均气温和冷水供水温度计算；
5、空气源热泵机组布置应符合下列规定：
（1) 机组不得布置在通风条件差、环境噪声控制严及人员密集的场所；
（2) 机组进风面距遮挡物宜大于 1.5m ，控制面距墙宜大于 1.2m ，顶部出风的机组，其上部净空宜大于 4.5m ；
（3) 机组进风面相对布置时，其间距宜大于 3.0m 。
注：小型机组布置时，本款第（2) 、（3) 项中尺寸要求可适当减少。
