空气源热泵机组设计选型

空气源热泵设计选型与配置大全1.选择合适的热泵机型：根据需求确定热泵的制热能力、制冷能力和热水供应能力等参数。

通常，制热能力应能满足整个建筑物的供暖需求，制冷能力应能满足整个建筑物的制冷需求。

另外，还要考虑热水供应的需求，如家庭热水、游泳池热水等。

2.选择合适的热源温度：热泵的制热效果受到热源温度的影响。

一般来说，热源温度越高，制热效果越好。

但高热源温度会增加热泵的能耗，因此需要在制热效果和能耗之间进行权衡。

3.考虑周边环境条件：空气源热泵的性能也会受到周边环境条件的影响。

例如，在冷气候地区，热泵需要有较高的工作压力和供热温度，以满足低温条件下的供热需求。

另外，热泵的噪音也是一个需要考虑的因素，特别是在住宅区。

4.确定室内热水系统：根据热泵的热水供应能力，确定建筑物的热水系统的布置和容量。

例如，可以选择热水储存罐来存储热泵供应的热水，以满足高峰期的热水需求。

5.热泵的管道布置：在设计热泵系统时，需要合理布置热泵的管道系统，以减少能量损失。

管道的长度和直径要根据需要和热源的温度来确定。

另外，还需要考虑防冻措施，以防止冷气候地区的管道冻结。

6.考虑辅助能源：在一些情况下，热泵的制热效果可能不够理想，需要辅助能源来提高供暖效果。

例如，在极寒地区，可以考虑使用电辅助供暖器或地暖系统来增加热源温度。

7.安装和维护：在选型和配置之后，还要考虑热泵的安装和维护工作。

确保选择专业的安装人员进行安装，并进行定期的维护和清洁工作，以保证热泵系统的正常运行和高效性能。

综上所述，选择和配置空气源热泵需要考虑多个因素，包括热泵机型、热源温度、周边环境条件、室内热水系统、管道布置、辅助能源以及安装和维护等。

只有综合考虑这些因素，才能选型和配置出最合适的空气源热泵系统，实现高效、节能的供暖和热水供应。

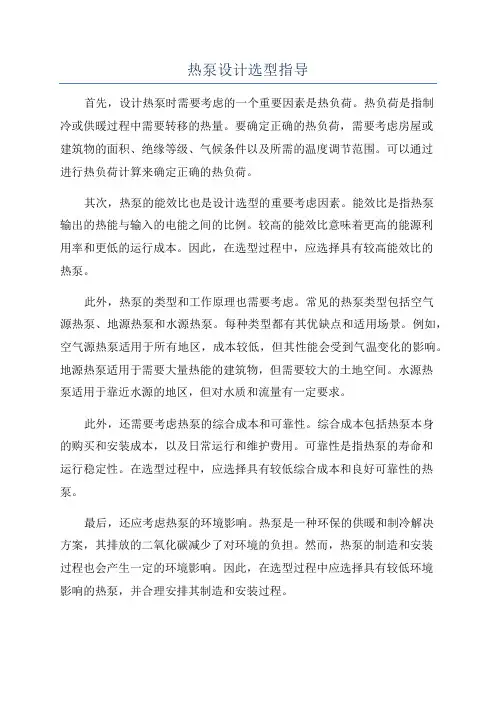

热泵设计选型指导首先，设计热泵时需要考虑的一个重要因素是热负荷。

热负荷是指制冷或供暖过程中需要转移的热量。

要确定正确的热负荷，需要考虑房屋或建筑物的面积、绝缘等级、气候条件以及所需的温度调节范围。

可以通过进行热负荷计算来确定正确的热负荷。

其次，热泵的能效比也是设计选型的重要考虑因素。

能效比是指热泵输出的热能与输入的电能之间的比例。

较高的能效比意味着更高的能源利用率和更低的运行成本。

因此，在选型过程中，应选择具有较高能效比的热泵。

此外，热泵的类型和工作原理也需要考虑。

常见的热泵类型包括空气源热泵、地源热泵和水源热泵。

每种类型都有其优缺点和适用场景。

例如，空气源热泵适用于所有地区，成本较低，但其性能会受到气温变化的影响。

地源热泵适用于需要大量热能的建筑物，但需要较大的土地空间。

水源热泵适用于靠近水源的地区，但对水质和流量有一定要求。

此外，还需要考虑热泵的综合成本和可靠性。

综合成本包括热泵本身的购买和安装成本，以及日常运行和维护费用。

可靠性是指热泵的寿命和运行稳定性。

在选型过程中，应选择具有较低综合成本和良好可靠性的热泵。

最后，还应考虑热泵的环境影响。

热泵是一种环保的供暖和制冷解决方案，其排放的二氧化碳减少了对环境的负担。

然而，热泵的制造和安装过程也会产生一定的环境影响。

因此，在选型过程中应选择具有较低环境影响的热泵，并合理安排其制造和安装过程。

总之，热泵的设计选型是一个复杂的过程，需要综合考虑多个因素。

在选择合适的热泵时，需要考虑热负荷、能效比、类型和工作原理、综合成本和可靠性以及环境影响等因素。

通过合理权衡这些因素，可以选择最适合需求的热泵，并在实际应用中实现高效节能的效果。

空气源热泵机组设计选型首先，设计选型需要考虑使用环境的温度范围和制冷或制热需求。

不同型号的空气源热泵机组适用于不同的环境温度范围，一般来说，室内温度在-10℃至40℃之间为适用范围。

如果使用环境的最低气温低于-10℃或最高气温超过40℃，需要选择适合的机组型号。

其次，需要考虑使用环境的制冷或制热需求。

空气源热泵机组可以实现制冷和制热两种功能，但不同型号的机组在制冷和制热效果上有所不同。

一般来说，制冷效果以制冷容量为主要指标，制热效果以制热功率为主要指标。

在选择机组型号时，需要根据使用环境的需求确定制冷或制热的需求指标。

另外，还需要考虑使用环境的用电情况。

不同型号的空气源热泵机组在用电方面也有不同的需求。

一般来说，机组的额定电压为220V或380V，频率为50Hz，但一些特殊型号的机组可能有不同的电压和频率要求。

在选择机组型号时，需要根据使用环境的电力情况确定电压和频率的需求。

此外，还需要考虑机组的排水和噪音要求。

空气源热泵机组在工作过程中会产生一定的排水和噪音，因此需要根据使用环境的要求选择合适的机组型号。

一般来说，机组的排水方式有多种选择，包括自然排水和排水泵排水等；噪音要求一般是指机组在运行过程中的噪音水平，一般要求噪音水平低于60分贝。

最后，还需要考虑机组的安装和维护要求。

不同型号的空气源热泵机组在安装和维护方面也有不同的要求。

一般来说，机组的安装要求包括机组的摆放位置、空气进出口的安装位置、排水管的设置等；维护要求包括机组的清洁、过滤网的清洗和更换等。

在选择机组型号时，需要根据使用环境的实际情况确定安装和维护的要求。

综上所述，空气源热泵机组设计选型需要考虑使用环境的温度范围和制冷或制热需求，用电情况，排水和噪音要求，以及安装和维护要求等因素。

通过对以上因素的综合考虑，可以选择到适合的机组型号和规格，以满足使用环境的需求。

空气源热泵机组的设计选型总结空气源热泵机组是一种利用空气作为热源或冷源的热泵系统。

它具有环保、节能、安全、便捷等特点，逐渐在工业、商业、居住等领域得到广泛应用。

在设计选型过程中，需要考虑到多个因素，包括热负荷、空气源热泵机组的性能参数、系统的运行方式等。

以下是空气源热泵机组设计选型的总结。

首先，设计选型前需要准确计算热负荷。

热负荷计算是决定空气源热泵机组性能和容量的基础。

热负荷计算应考虑到建筑的热损失、人员活动热、设备运行热等因素。

只有准确计算了热负荷，才能选择合适容量的空气源热泵机组。

其次，要选择合适的空气源热泵机组性能参数。

空气源热泵机组的性能参数包括制冷量、制热量、能效比等。

制冷量是指空气源热泵机组在制冷工况下的制冷量大小，制热量是指在采暖工况下的制热量大小。

能效比是指空气源热泵机组在工作状态下的能量输入与输出的比值，衡量了机组的耗能情况。

选择合适的性能参数能够满足热负荷需求，并保证机组的稳定运行。

再次，要考虑到空气源热泵机组的运行方式。

空气源热泵机组的运行方式有单机组和多机组两种。

单机组是指只有一个主机组成的系统，适用于小型项目；而多机组是指多个机组联合工作，适用于大型项目。

选择适当的运行方式可以提高系统的冗余性，提高系统的安全性和稳定性。

另外，还要考虑到空气源热泵机组的安装和维护方便性。

空气源热泵机组的安装和维护是系统正常运行的保障。

为了确保机组的正常工作，需要选择安装便捷、拆卸维护方便的机组。

同时，也要选择有保修服务的机组，以便在出现故障时能及时得到维修和保养。

最后，还要考虑到机组的经济性。

空气源热泵机组的经济性是指在使用过程中的运行成本和维护成本。

一方面，要选择能效比较高的机组，以降低运行成本。

另一方面，要选择质量可靠、稳定性好的机组，以降低维护成本。

只有考虑到经济性，才能确保机组的投资回报率。

综上所述，空气源热泵机组的设计选型需要综合考虑多个因素，包括热负荷、性能参数、运行方式、安装维护方便性和经济性等。

空气能热泵热水系统的设计选型随着人们生活水平的提高，热水器在各个场所使用越来越广泛。

而选择中央热水工程方案首要考虑安全，同时要求管理方便、节能和环保。

空气源热泵热水机组没有燃烧，没有排放，没有易燃易爆触电等隐患，比各种锅炉、电热水器都安全。

又不像太阳能怕阴雨天和黑夜，能够全天侯工作。

机组自动运行可无人值守。

不仅初投资小，而且运行费用非常低，因此近年来空气能热水系统迅速发展。

空气源热泵热水设备是新一代的节能环保产品，符合当前建设节能社会的国策。

该系统采用热泵逆卡诺原理，从空气中的到大量免费热能，不但环保、安全、管理简单(全自动控制)，而且不受天气影响全天候运行，是目前所有热水系统中综合经济性能最好的一种,可以节省可观的运行费用。

下面根据设计手册，和09版给排水技术措施对空气源热泵机组的设计选型做了单独整理。

一、热泵热水机组选用要求空气能热水机组热源是空气，其性能受环境影响较大，根据现有资料：1.环境温度低于-15℃时，大部分热水机阻不能正常启动。

这就要求热水机组使用区域要求适用地区冬季环境温度最低温度高于-15℃。

2.环境温度低于10℃时，热水机组制COP值开始衰减。

这意味着要满足用户要求，系统需要辅助热源。

这就加大了热水系统的能耗。

热水用水不经济。

由此可知空气源热泵热水机组适用于夏热冬暖地区。

根据我国气候条件，推荐在长江以南地区选用空气源热泵机组。

二、热水供水系统设计（一）计算参数1.热水用水定额2.冷水温度在计算热水系统的耗热量时，冷水温度应以当地最冷月平均水温资料确定。

无水温资料时，可按表6.2.1确定。

3.用水水温采用集中热水供应系统的住宅，配水点的水温不应低于45℃。

盥洗用、沐浴用和洗涤用的热水水温参见表6.2.3注意：集中热水供应系统中，在水加热设备和热水管道保温条件下，加热设备出口处与配水点的热水温度差，一般不大于10℃。

（二）热水量和耗热量的计算1.日耗热量和热水量的计算全日供热水的住宅、宿舍、别墅、招待所、培训中心、旅馆、宾馆、办公楼、医院住院部、养老院、幼儿园、托儿所(有住宿) 等建筑的集中热水供应系统的日耗热量、热水量可分别按下列公式计算：2.设计小时耗热量1 ）全日集中热水供应的居住小区的设计小时耗热量按下列情况分别计算：a.当小区的公共建筑(如餐馆、娱乐设施等) 的最大用水时段与住宅的最大用水时段一致时，应按两者的设计小时耗热量叠加计算，设计小时耗热量计算见公式（6.4.2-1）b. 当小区内有与住宅的最大用水时段相同的公共建筑(如餐馆等) 和不相同的公共建筑(如办公用房等) ，则设计小时耗热量应为住宅与前者的设计小时耗热量加后者的平均小时耗热量计算。

空气源热泵设计选型和计算方法空气源热泵是一种利用空气中的低温热能制热或制冷的热泵装置。

它具有环保、高效、节能等优点，并且适用范围广泛，因此受到越来越多的关注和应用。

本文就空气源热泵的设计选型和计算方法进行详细的介绍。

一、空气源热泵设计的基本原理空气源热泵设计的基本原理是将低温热能通过压缩和膨胀过程转换成高温热能，从而实现制热或制冷的目的。

空气源热泵系统主要由压缩机、膨胀阀、冷凝器、蒸发器等几个基本部件组成。

其中，压缩机用来将低温低压的制冷剂压缩成高温高压的制冷剂，在冷凝器中放出热量，实现制热。

而在制冷时，则将热量从室内抽出，放到室外进行散热。

这样就能够在室内实现舒适的温度。

二、空气源热泵设计选型方法1.确定采暖面积和热负荷在进行空气源热泵的设计选型时，首先需要确定采暖面积和热负荷。

采暖面积一般是根据建筑的平面和体积进行计算，一般是按照每平方米15W进行计算。

而热负荷则需要考虑气候条件、建筑物自身热损失、人员活动等因素。

根据这些因素确定热负荷后，就可以选择相应的空气源热泵设备。

2.确定空气源热泵的热工性能参数在空气源热泵的设计选型过程中，需要根据实际情况确定热泵的热工性能参数。

主要包括压缩机的冷凝温度、蒸发温度、制冷剂的种类、制冷剂的充注量等。

这些参数的选择将直接影响到空气源热泵的制冷或制热效果。

3.确定空气源热泵的策略控制参数在空气源热泵的设计选型中，还需要考虑到不同的策略控制参数。

包括时间控制策略、温度控制策略、湿度控制策略等。

这些控制策略的选择将直接影响到空气源热泵的运行效果和能耗消耗的大小。

三、空气源热泵的计算方法1.空气源热泵的制冷量计算空气源热泵的制冷量是指单位时间内从室内吸收的热量。

一般是采用以下公式进行计算：Qc=W·(T1-T2)/3600其中，Qc为制冷量，单位为W；W为空气源热泵的制冷功率，单位为W；T1为室内温度，单位为℃；T2为室外温度，单位为℃。

2.空气源热泵的能效计算空气源热泵的能效是指单位时间内的能量输出与能量输入之比。

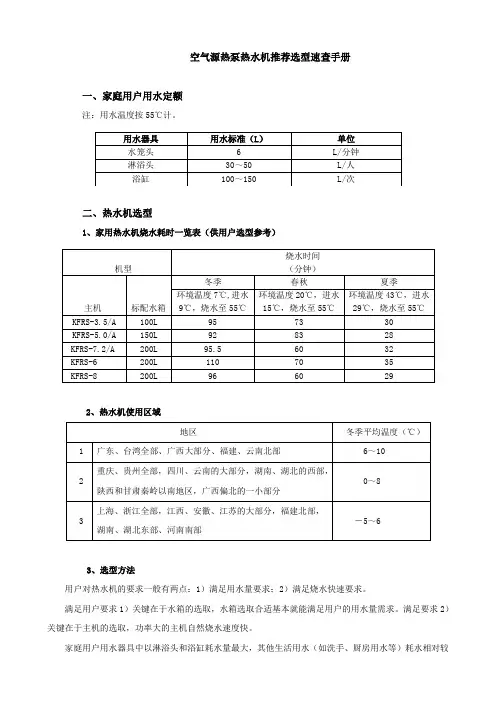

空气源热泵热水机推荐选型速查手册一、家庭用户用水定额注：用水温度按55℃计。

二、热水机选型1、家用热水机烧水耗时一览表（供用户选型参考）2、热水机使用区域3、选型方法用户对热水机的要求一般有两点：1）满足用水量要求；2）满足烧水快速要求。

满足用户要求1）关键在于水箱的选取，水箱选取合适基本就能满足用户的用水量需求。

满足要求2）关键在于主机的选取，功率大的主机自然烧水速度快。

家庭用户用水器具中以淋浴头和浴缸耗水量最大，其他生活用水（如洗手、厨房用水等）耗水相对较少，可以不考虑，所以水箱的选取要以淋浴头和浴缸的耗水量为参考依据。

因为热泵热水机具有提前预约和夜间运行功能，可提前将水烧好，储存起来供用户需要时使用，所以在用户全家人集中洗浴时间段（淋浴以0.5小时/人计算，泡浴缸以1小时/次计算），储存的热水量加上洗浴时热水机补烧的热水量要满足全家人的用水量要求。

4、选型示例1）普通小区住户，两房一厅一卫，住宅面积80m2，家庭成员3人，热泵热水器主要提供家庭生活用水及沐浴等，卫生间只有一个淋浴头。

选取水箱：一个淋浴头三人轮流使用，耗热水以40L/人计，总耗水量Q＝40L/人×3人＝120L，洗浴时间T＝0.5小时/人×3人＝1.5小时初步选取100L水箱，100L提前储存的热水＋1.5小时洗浴时间内补烧的热水量要大于总耗水量，确定选取100L水箱。

选取主机：从经济性来考虑，选取KFRS-3.5/A即可。

但如果用户想热水器烧水快一点，也可选大一点的主机。

例如在江苏某些地区冬季温度会到零下4度左右，为防止冬季热水等待时间过长，用户最好选配大一点的主机，如KFRS-5.0/A。

2）高档小区住户，三房两厅两卫，住宅面积120m2，家庭成员4人，热泵热水器主要提供家庭生活用水及沐浴等，卫生间共有两个淋浴头和一个浴缸。

选取水箱：以2人轮流泡浴缸、2人轮流淋浴来计算，淋浴头耗热水以40L/人计，浴缸以120L/次计。

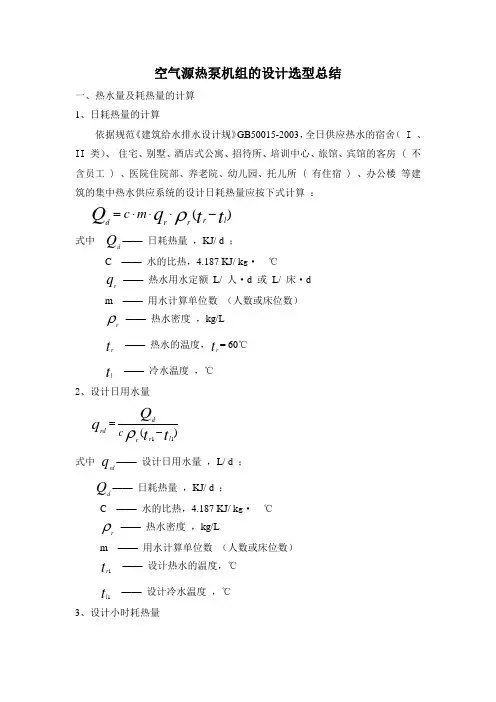

空气源热泵机组的设计选型总结一、热水量及耗热量的计算1、日耗热量的计算依据规范《建筑给水排水设计规》GB50015-2003，全日供应热水的宿舍（ I 、 II 类）、 住宅、别墅、酒店式公寓、招待所、培训中心、旅馆、宾馆的客房 ( 不含员工 ) 、医院住院部、养老院、幼儿园、托儿所 ( 有住宿 ) 、办公楼 等建筑的集中热水供应系统的设计日耗热量应按下式计算 ：)(t t q Q l r rr d m c -⋅⋅⋅=ρ 式中 Q d —— 日耗热量 ，KJ/ d ；C —— 水的比热，4.187 KJ/ k g · ℃q r—— 热水用水定额 L/ 人·d 或 L/ 床·d m —— 用水计算单位数 （人数或床位数）ρr —— 热水密度 ，kg/Lt r —— 热水的温度，t r = 60℃ t l—— 冷水温度 ，℃ 2、设计日用水量 )(11t t Q q l r r drdc -=ρ 式中 q rd —— 设计日用水量 ，L/ d ；Q d —— 日耗热量 ，KJ/ d ；C —— 水的比热，4.187 KJ/ k g · ℃ρr—— 热水密度 ，kg/L m —— 用水计算单位数 （人数或床位数）t r 1 —— 设计热水的温度，℃ t l 1—— 设计冷水温度 ，℃ 3、设计小时耗热量全日供应热水的宿舍（ I 、 II 类）、 住宅、别墅、酒店式公寓、招待所、培训中心、旅馆、宾馆的客房 ( 不含员工 ) 、医院住院部、养老院、幼儿园、托儿所 ( 有住宿 ) 、办公楼 等建筑的集中热水供应系统的设计小时耗热量应按下式计算:T c m r l r r h h t t q K Q ρ)(-=式中 Q h—— 设计小时耗热量 ，KJ/ h ； C —— 水的比热，4.187 KJ/ k g · ℃q r—— 热水用水定额 L/ 人·d 或 L/ 床·d m —— 用水计算单位数 （人数或床位数）ρr —— 热水密度 ，kg/Lt r —— 热水的温度，t r = 60℃ t l—— 冷水温度 ，℃ T —— 每日使用时间，hK h —— 小时变化系数 ，见下标6.4.2 选取4、设计小时用水量)(t t Q q lr r hrhc -=ρ式中 Q h—— 设计小时耗热量 ，L/ h ； C —— 水的比热，4.187 KJ/ k g · ℃ρr —— 热水密度 ，kg/Lt r —— 设计热水的温度，℃ t l—— 设计冷水温度 ，℃ 二、设备选型1、机组小时供热量空气源热泵热水机组小时供热量按下式计算:T Q K Q d g 11=式中Q g —— 热泵机组设计小时供热量 KJ/ hQ d —— 最高日耗热量 KJ/d T 1—— 热泵设计工作时间 ，12～20 hK 1—— 安全系数 ，可取 1.05～1.0所选热泵的总制热功率应在相应的工况下，大于设计小时供热量Q g2、贮热水箱的选择（1）全日制集中热水供系统贮热水箱有效容积，应根据日耗热量、热泵持续工作时间及热泵工作时间内耗热量等因素确定，当其因素不确定时宜按下式计算 ： 式中： Q h —— 设计小时耗热量 (kJ/h) ； V r ——贮热水箱有效容积（ L ） ；T —— 设计小时耗热量持续时间（ h ） ；η—— 有效贮热容积系数，贮热水箱、卧式贮热水罐 η = 0.80 ～ 0.85 ，立式贮热水罐η = 0.85 ～ 0.90 ；k 2 —— 安全系数， k 2 =1.10 ～ 1.20 。

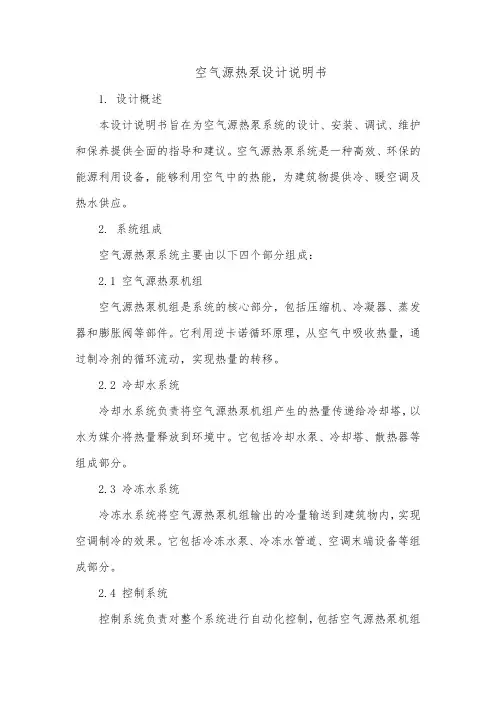

空气源热泵设计说明书1. 设计概述本设计说明书旨在为空气源热泵系统的设计、安装、调试、维护和保养提供全面的指导和建议。

空气源热泵系统是一种高效、环保的能源利用设备，能够利用空气中的热能，为建筑物提供冷、暖空调及热水供应。

2. 系统组成空气源热泵系统主要由以下四个部分组成：2.1 空气源热泵机组空气源热泵机组是系统的核心部分，包括压缩机、冷凝器、蒸发器和膨胀阀等部件。

它利用逆卡诺循环原理，从空气中吸收热量，通过制冷剂的循环流动，实现热量的转移。

2.2 冷却水系统冷却水系统负责将空气源热泵机组产生的热量传递给冷却塔，以水为媒介将热量释放到环境中。

它包括冷却水泵、冷却塔、散热器等组成部分。

2.3 冷冻水系统冷冻水系统将空气源热泵机组输出的冷量输送到建筑物内，实现空调制冷的效果。

它包括冷冻水泵、冷冻水管道、空调末端设备等组成部分。

2.4 控制系统控制系统负责对整个系统进行自动化控制，包括空气源热泵机组的启停控制、冷却水系统和冷冻水系统的流量控制、以及各种安全保护措施的实现。

它主要由各种传感器、控制器和执行器组成。

3. 工作原理空气源热泵系统的工作原理基于逆卡诺循环原理，通过制冷剂的循环流动，实现热量从空气中吸收并转移。

具体过程如下：在蒸发器中，制冷剂吸收空气中的热量，经过压缩机的压缩，将热量传递给冷凝器。

在冷凝器中，制冷剂将热量传递给冷却水系统，自身液化成液体。

经过膨胀阀的节流作用，制冷剂变成低温低压的蒸汽，再次回到蒸发器中吸收热量。

如此循环往复，实现热量的持续转移。

4. 设备选型设备选型应根据实际需求和场地条件进行选择。

以下分别对空气源热泵机组、冷却水系统设备、冷冻水系统设备和控制系统的设备选型进行说明：4.1 空气源热泵机组选型根据建筑物的冷暖负荷和当地气候条件，选择适当的空气源热泵机组型号。

一般而言，应考虑机组的制冷量、制热量、能效比（COP）等因素。

此外，还应考虑机组的噪音、震动及安装空间等因素。

空气源热泵供热技术方案空气源热泵（Air Source Heat Pump，简称ASHP）是一种利用空气中的热能进行供热的技术。

它通过循环工作介质的热力学循环过程，将低温的空气中的热能提升到高温水的热能，以满足供热系统对热量的需要。

1.设备选型：选择合适的空气源热泵供热设备是供热方案的关键。

根据供热需求和环境条件，选择合适的设备型号和容量。

一般来说，空气源热泵供热设备的容量应根据建筑的热负荷计算得出。

2.系统设计：供热系统的设计应充分考虑建筑的热负荷和空气源热泵设备的特点，确保供热系统的可靠性和高效性。

系统设计包括供热设备的布置和管道网络的设计等。

3.储热系统：空气源热泵供热系统可以采用储热技术，将供热管网中的热能存储起来，以应对不同时间段的热负荷变化。

储热系统可以提高供热系统的灵活性和效率。

4.辅助能源：在一些特殊情况下，空气源热泵供热系统可能需要辅助能源来满足高负荷时的供热需求。

辅助能源可以是电能、燃气等，可以以独立工作或与空气源热泵设备协同工作。

5.控制系统：空气源热泵供热系统应配备相应的控制系统，以实现对供热系统的自动控制和调节。

控制系统应能根据室内温度和热负荷变化来调节空气源热泵设备的运行状态，以提高供热效果。

需要注意的是，空气源热泵供热技术方案的实施应充分考虑当地气候条件、建筑的热负荷和供热需求等因素，以确保系统的可靠性和经济性。

另外，空气源热泵供热系统运行中要及时进行设备的维护和保养，以延长设备的使用寿命和提高系统的效率。

总而言之，空气源热泵供热技术方案是一种以空气为热源的供热方法，可以实现高效、环保的供热效果。

它在能源利用效率和环境保护方面具有明显的优势，适合应用于中小型建筑物的供热系统中。

热泵是一种将低温热源的热能转移到高温热源的装置。

通常用于热泵装置的低温热源是我们周围的介质——空气、河水、海水，城市污水，地表水，地下水，中水，消防水池，或者是从工业生产设备中排出助工质，这些工质常与周围介质具有相接近的温度。

根据低温热源的不同，热泵一般可分为：空气源、水源、地源。

空气源热泵热水器的基本原理它主要是由压缩机、热交换器、轴流风扇、保温水箱、水泵、储液罐、过滤器、节流装置和电子自动控制器等组成。

接通电源后，轴流风扇开始运转，室外空气通过蒸发器进行热交换，温度降低后的空气被风扇排出系统，同时，蒸发器内部的工质吸热汽化被吸入压缩机，压缩机将这种低压工质气体压缩成高温、高压气体送入冷凝器，被水泵强制循环的水也通过冷凝器，被工质加热后送去供用户使用，而工质被冷却成液体，该液体经膨胀阀节流降温后再次流入蒸发器，如此反复循环工作，空气中的热能被不断热泵送到水中，使保温水箱里的水温逐渐升高，最后达到55℃左右，正好适合人们洗浴，这就是空气源热泵热水器的基本工作原理。

机组主要部件及作用热泵热水器是由：压缩机、冷凝器、蒸发器、轴流风扇、储液罐、过滤器、截流装置和电子自动控制器等组成。

其中压缩机、冷凝器、蒸发器、节流装置称为四大部件。

压缩机作用：将低压气体提升为高压的一种从动的流体机械。

是制冷系统的心脏，它从吸气管吸入低温低压的制冷剂气体，通过电机运转带动活塞对其进行压缩后，向排气管排出高温高压的制冷剂气体，为制冷循环提供动力，从而实现压缩→冷凝→膨胀→蒸发(吸热)的制冷循环。

常见种类：旋转式；涡旋式；螺杆式家用机组一般采用旋转式。

商用机组一般采用涡旋式和螺杆式。

代表企业：谷轮、三洋、美芝、大金、三菱、海立等。

节流装置作用：(1)节流降压将来自冷凝器的中温高压液态制冷剂进行节流，以降低其温度和压力，使进入蒸发器的制冷剂成为饱和温度较低的湿蒸气，确保制冷剂在低温下沸腾，以降低进入车内空气的温度。

(2)调节流量根据制冷负荷和发动机转速的变化情况自动调节制冷剂流量，使制冷系统始终保持最适宜的制冷量。

设备选型
1、机组每天额定供水量(额定工作时间≤14小时)
【公式】⑴、额定小时供水量×额定工作时间=每天额定供水量
⑵、额定小时制热量×电能热值860千卡/度×额定工作时间=额定生产热量
2、每天总热负荷计算 (加热1升水温升1度需要1千卡热量)
【公式】总用水量×需提温度=每天总热负
3、设备选用
每天热水总用量≤每天额定供水量
每天总热负≤机组每天额定生产热量
实例
某工厂员工宿舍楼共住200人,每天每人需要55℃淋浴热水40L
【冷水进水温度15℃、热水出水温度55℃、即需温升40℃】
每天总用水量即200人×40L=8000L=8吨
每天总热负荷即8000L每天总用水量×40℃=320000千卡
设备选型: 威德斯WAS050A热水机组2台
额定额定小时供水量420L 额定小时制热量16.5KW
2台机额定供水量:420L×2台×14小时=11760L
2台机额定总热负荷: 16.5KW×2台×14小时×860千卡/度=397320千卡
每天总用水量8000L＜2台机组每天额定供水量11760L
每天总热负荷320000千卡＜2台机组每天额定总热负荷397320千卡。

学生公寓空气热泵的设计选型及运行中的节能经济效益分析摘要：通过工程实例，经过对空气热泵的负荷计算、设计选型与常规热水设备运行使用费用的对比，得出学生公寓作为非住宅居住建筑使用空气热泵优于其他方案。

具有良好的经济效益。

关键词：学生公寓；空气热泵；节能效益；分析abstract: through the project example, the air heat pump after the load calculation, design selection and conventional hot water equipment operation operating cost comparison, it is concluded that the students apartment as regards residential building use air heat pump is superior to other solutions. has the good economic efficiency.keywords: student apartment; air heat pump; energy saving benefit, analysis中图分类号：g47 文献标识码：a文章编号：贵阳市某学院学生公寓共四栋：每栋楼有学生1216人，每人每天需要饮用开水约8l。

学生公寓共四栋：只有第一栋配卫生热水到卫生间，整栋楼住1020人，每层楼有6人间29间，热水需要接至每个卫生间（需要配读卡器和流量控水器）。

按每个学生50l计，共需要51000l生活热水，实际冲凉人数为总人数的90%，所以共计用水量为45900l。

其余三栋在公共澡堂洗。

洗澡堂：每天最大接待500名学生淋浴，按每个学生50l计，共需要25000l生活热水。

餐厅：每天最大需要蒸汽（电蒸汽发生器）做5000人的饭菜，另外还需要热水加工食品及洗碗，按每人5l计，共需要25000l生活热水。

空气源热泵热水器选型方案一、工程概况有某宾馆有客房186间，每间的用热水量选：160L，每天的热水量为：186间×160L/间=29760L;该中央热水系统方案拟采用空气源热泵来完成热水加热工作。

二、设计参数设计计算基本参数：〔气象参数〕夏季室外干球温度：31.1℃ 。

冬季室外∶-3℃ 。

设计遵守规范和标准1. 燃气〔电气〕热力工程规范2. 建筑防火设计规范GBJ16-873. 建筑给水排水设计规范GBJ15-884. 工业金属管道设计规范GB501356-20005. 工业循环冷却水处理设计规范6. 城市区域环境噪声标准三、设计思路1. 整个工程采用空气源热泵来完成热水加热工作。

2. 机组安装于宿合楼一楼地面或天台，管道及阀门全部作保温处理。

3. 机组安装采用水泥加减振措施安装，确保使用寿命及振动噪声。

四、设备选型空气源热泵的计算，主要依据耗热量、和热媒耗量来确定，同时也是对热水供应系统进行设计和计算的主要依据，结合空气源热泵的产品特点，本着节省设备投资及运行费用考虑。

五、有关运行数据计算根据湖北气象冬季气温-3℃，参照《建筑给排水设计规范》建筑内部热水供应系统计算方式，根据热负荷温差来计算总热量加热时间及运行费用，其计算公式如下：1、生活热水总需要的热量：①.设水温5℃升至50℃②每天用热水29760L。

③加热所需的热量：Q=29760L×〔50℃-5℃〕×1kcat/℃.kg=1339200kcat单位换算：1kcaI=1.163W.h④总热量：Q=1557489.6W=1557.49KW⑤设机组加热10小时计算Q每小时制热量=155.7KW4、热泵机组选型：①产品的技术参数，空气源热泵的选型，选LSQ10RD型号其制热量为35KW，产水量为：810L/H，输入功率为：9.3KW，现在根据冬天来选型机组：155.7KW÷35KW =4.45选用某大品牌公司生产的空气源热泵热水机组5台型号为LSQ10RD满足186个房间的热水要求.西莱克热泵塬创文章转载请注明擅长超低温空气源热泵的【西莱克厂家】资料来源：。

空气源热泵设计选型与配置大全一、空调负荷计算1.空调负荷计算的组成(Q L)(1)由于室内外温差和太阳辐射作用，通过建筑物围护结构传入室内的热量形成的冷负荷；(2)人体散热、散湿形成的冷负荷；(3)灯光照明散热形成的冷负荷；(4)其他设备散热形成的冷负荷；(5)渗透空气所形成的冷负荷(6)新风量负荷2.空调负荷计算方法简单介绍空调动态负荷的计算显得比较繁琐，即便是采用一些简化手段，计算工作量也是比较大的。

估算最简便，捷径行路，人之通性，慢慢的被它取而代之了。

但是估算的根据并不坚定，偏于保守是不可避免的，总是顾虑怕估算的小了，这也是可以理解的。

估算法也要注意与实际相符合，要根据实际的经验以及不同建筑的各自不同的情况。

目前空调负荷的计算还是以估算为主。

3.民用建筑空调单位面积冷负荷（q L）4.负荷计算——单位面积冷负荷法Q L=q L×S式中：Q L——建筑物空调房间总冷负荷 (W) Q L——冷负荷 (W/m2)S——空调房间面积 (m2)二、空调末端（风机盘管）的计算与选择（1）根据风量：房间面积、层高（吊顶后）和房间气体循环次数三者的乘积即为房间的循环风量。

其对应的风机盘管高速风量，即可确定风机盘管型号。

（2）根据冷负荷：根据单位面积负荷和房间面积，可得到房间所需的冷负荷值。

利用房间冷负荷对应风机盘管的中速风量时的制冷量即可确定风机盘管型号一般采用第二种方法——根据冷负荷选择风机盘管，在特殊场合如对噪音要求较高的场所，可用第一种方法进行校核。

确定型号以后，还需确定风机盘管的安装方式（明装或安装），送回风方式（底送底回，侧送底回等）以及水管连接位置（左或右）等条件。

房间面积较大时应考虑使用多个风机盘管，房间单位面积负荷较大，对噪音要求不高时可考虑使用风量和制冷量较大的风机盘管。

注意：对于风管超过一定长度的风盘，应采用中、高静压的风盘，且出风管道上不宜多于两个出风口。

三、采暖负荷计算1.采暖负荷计算的组成（Q n）冬季采暖通风系统的热负荷，应根据建筑物下列散失和获得的热量确定：1）围护结构的耗热量，包括基本耗热量和附加耗热量，2）加热由门窗缝隙渗入室内的冷空气的耗热量3）加热由门、孔沿及相邻房间浸入的冷空气的耗热量；4）建筑内部设备得热；5）通过其他途径散失或获得的热量。

空气源热泵的设计参数空气源热泵和空调的运行原理几乎是一致的，它们都是一侧吸热，另一侧排热，所以，一台装置伴生并兼具制冷和制热两种功能。

下面，我们就来详细讲一讲空气源热泵的设计。

空气源热泵的技术措施1、具有先进可靠的融霜控制，融霜时间总和不应超过运行周期时间的20%。

2、冬季设计工况时机组性能系数（COP），冷热风机组不小于1.8，冷热水机组不应小于2.0。

3、寒冷地区采用空气源热泵机组应注意以下事项：1）室外计算干球温度低于-10℃的地区，应采用低温空气源热泵机组；2）室外温度低于空气源热泵平衡点温度（即空气源热泵供热量等于建筑物耗热量）时，应设置辅助热源。

4、机组进风口的气流速度宜控制在1.5-2.0m/s，排气口的排气速度不宜小于7m/s。

5、热泵机组的基础高度一般应大于300mm，布置在可能有积雪的地方时，基础高度需加高。

重点公式和基本数据1、基本耗热量公式：Q=K×F×ΔT其中：Q——围护结构基本耗热量，W；K——围护结构传热系数，W/(㎡.℃)；F——围护结构传热面积，㎡；ΔT——室内外计算温差，℃；用于计算门、窗、墙、地面、屋面各部分围护结构的基本耗热量常用围护结构传热系数K（W/(㎡.℃))2、流量计算公式：GL=0.86X∑Q/(tg-th)其中：GL——流量，Kg/h；∑Q——热负荷，W；tg——供水温度，℃；th——回水温度，℃；3、不同供暖末端形式的供水温度及温差空气源热泵出水温度一般可达到45℃，温差5℃，所以，最适合空气源热泵的供暖末端形式是地暖。

低温热水地面辐射供暖设计要点1、低温热水地面辐射供暖系统的供、回水温度低温热水地面辐射供暖系统的供、回水温度应由计算确定，供水温度不应大于60℃。

民用建筑供水温度宜采用35～50℃，供回水温差不宜大于10℃。

2、地表面平均温度（℃）3、聚苯乙烯泡沫塑料板绝热层厚度（mm）4、执行标准地面辐射供暖系统热负荷，应按现行国家标准《采暖通风及空气调节设计规范》GB50019的有关规定进行计算。

空气源热泵设计选型和计算方法空气源热泵是一种利用空气低温热量进行加热或制冷的设备，被广泛应用于各种建筑和工业领域。

为了正确选择和设计空气源热泵，需要考虑以下几个因素：环境温度、热负荷、性能指标、控制方式和管道设计等。

下面将介绍空气源热泵的设计选型和计算方法。

一、环境温度：环境温度是空气源热泵工作的基本条件，对热泵的性能和效果有很大影响。

通常应根据所在地的气候条件，选择适当的热泵型号。

例如，在寒冷地区，需要选择低温热泵，以确保在低温下的正常运行。

二、热负荷：热负荷是指需要加热或制冷的建筑或工业设备的能量需求。

通过热负荷计算，可以确定需要的热泵功率和容量。

常用的方法有：传统传热负荷计算方法、目标室内温度法和动态传热负荷计算等。

传统传热负荷计算方法：该方法通过确定传热负荷的各个方面（如导热、对流和辐射热量）来估计需要的热泵功率和容量。

一般采用的公式是：Q=UAdT其中，Q表示热负荷，U表示传热系数，A表示传热面积，dT表示温差。

目标室内温度法：该方法是基于设定的目标室内温度和时间，来确定需要的热泵功率和容量。

其计算公式是：Q=Cp(Tr-Ts)其中，Q表示热负荷，Cp表示热容量，Tr表示室内目标温度，Ts表示室内起始温度。

动态传热负荷计算：该方法通过考虑建筑或设备在不同季节和不同时间段的热负荷变化，来确定需要的热泵功率和容量。

其计算方法比较复杂，需要采用专业的热负荷计算软件进行模拟和计算。

三、性能指标：性能指标是评价热泵性能优劣的重要指标，通常包括COP（能效比）、EER（能效比）、COP（加热）和COP（制冷）等。

在选型时应根据需要的加热和制冷能力，选择合适的性能指标。

四、控制方式：控制方式包括手动控制和自动控制两种方式。

手动控制通常适用于小型建筑或住宅，自动控制适用于大型建筑或工业设备。

自动控制可以根据需要的温度和湿度，自动调节热泵的工作状态，提高能效。

五、管道设计：管道设计包括冷热水管道和空气道设计。

空气能选型计算公式1.制冷量计算公式空气能热泵系统的制冷量是人们选择设备的重要指标之一、一般可以用以下公式计算：Q=m×Cp×ΔT其中，Q为制冷量，单位为千瓦(kW)；m为空气流量，单位为立方米/小时(m³/h)；Cp为空气的定压比热容，单位为焦耳/公斤·摄氏度(J/(kg·°C))；ΔT为空气的温度变化，单位为摄氏度(°C)。

2.功率计算公式空气能热泵系统的功率是决定设备性能和能耗水平的重要参数。

可以用以下公式计算：P=Q/COP其中，P为功率，单位为千瓦(kW)；Q为制冷量，单位为千瓦(kW)；COP为系统的制冷能效比。

3.系统能效计算公式空气能热泵系统的能效是评价设备节能性能的重要指标。

一般可以用以下公式计算：COP=Q/P其中，COP为能效比，无单位；Q为制冷量，单位为千瓦(kW)；P为制冷机的功率，单位为千瓦(kW)。

4.COP的影响因素COP的值不仅取决于系统的设计和制造质量，还受到环境温度、进出水温度差及负载变化等因素的影响。

一般可以用以下公式计算COP的变化率：ΔCOP=(COP2-COP1)/COP1×100%其中，COP1为其中一温度下的COP值，COP2为另一温度下的COP值。

5.系统运行费用计算公式空气能热泵系统的运行费用是评价设备经济性的重要指标之一、可以用以下公式计算：Cost= Q × PUE × EP其中，Cost为运行费用，单位为人民币(元)；Q为制冷量，单位为千瓦(kW)；PUE为设备的能源使用效率；EP为能源价格，单位为元/千瓦时(元/kWh)。

以上公式仅为常用的空气能选型计算公式，实际应用中可能还需要考虑其他因素和调整参数。

在选型过程中，还需综合考虑设备的品牌、规格、性能等信息，并根据具体的使用需求和场地条件进行深入分析和评估。
