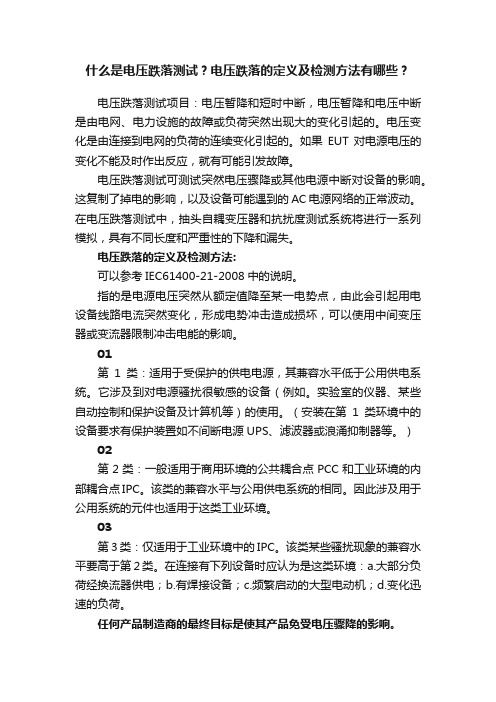

什么是电压跌落测试？电压跌落的定义及检测方法有哪些？电压跌落测试项目：电压暂降和短时中断，电压暂降和电压中断是由电网、电力设施的故障或负荷突然出现大的变化引起的。
电压变化是由连接到电网的负荷的连续变化引起的。
如果EUT对电源电压的变化不能及时作出反应，就有可能引发故障。
电压跌落测试可测试突然电压骤降或其他电源中断对设备的影响。
这复制了掉电的影响，以及设备可能遇到的AC电源网络的正常波动。
在电压跌落测试中，抽头自耦变压器和抗扰度测试系统将进行一系列模拟，具有不同长度和严重性的下降和漏失。
电压跌落的定义及检测方法:可以参考IEC61400-21-2008中的说明。
指的是电源电压突然从额定值降至某一电势点，由此会引起用电设备线路电流突然变化，形成电势冲击造成损坏，可以使用中间变压器或变流器限制冲击电能的影响。
01第1类：适用于受保护的供电电源，其兼容水平低于公用供电系统。
它涉及到对电源骚扰很敏感的设备（例如。
实验室的仪器、某些自动控制和保护设备及计算机等）的使用。
（安装在第1类环境中的设备要求有保护装置如不间断电源UPS、滤波器或浪涌抑制器等。
）02第2类：一般适用于商用环境的公共耦合点PCC和工业环境的内部耦合点IPC。
该类的兼容水平与公用供电系统的相同。
因此涉及用于公用系统的元件也适用于这类工业环境。
03第3类：仅适用于工业环境中的IPC。
该类某些骚扰现象的兼容水平要高于第2类。
在连接有下列设备时应认为是这类环境：a.大部分负荷经换流器供电；b.有焊接设备；c.频繁启动的大型电动机；d.变化迅速的负荷。
任何产品制造商的最终目标是使其产品免受电压骤降的影响。
现代设备可能对交流电源的短暂干扰很敏感。
遗憾的是，电气系统存在各种电能质量问题，这些问题可能导致生产过程中断，敏感设备损坏，停机，废料和容量损失。
到目前为止，最常见的干扰是电压的短暂降低，持续几百毫秒。
这些“电压骤降”（美式英语）或“电压骤降”（英式英语）是遇到的最常见的电源问题。
电压跌落的定义、产生原因及措施电压跌落(sags，又可称dips)是指在某一时刻电压的幅值突然偏离正常工作范围，经很短的一段时间后又恢复到正常水平的现象。
目前，多数文献都用跌落的幅值和持续时间来作为描述电压跌落的特征量，但对幅值大小和持续时间的界定范围还未形成统一的标准。
例如，在IEEE电能质量标准中对电压跌落特征量的界定范围是幅值标么值在0．1~0．9之间，持续时间为半个周期至1分钟；而IEC标准则用跌落前后电压的差值与正常电压的百分比来描述电压跌落的深度，持续时间限定为半个周期至几十秒。
此外，有的文献把电压相位偏移角和发生频率也作为描述电压跌落的特征量。
恶劣的天气条件是引起电压跌落的主要原因。
统计表明60％以上的电压跌落都和恶劣的天气(如雷击、暴风雨)有关。
系统故障，尤其是系统单相对地故障是造成电压跌落的另一个重要原因。
当电力系统输电线路发生故障时，该线路上甚至几百米开外的电力用户依然会受到影响，其正常工作状态受到干扰。
此外，一些大负荷(如大电机、炼钢电弧炉等)出现异常(如突然启动)时伴随的电流严重畸变现象也会导致该负荷所连接的母线电压发生跌落。
由于一些非人力所能及的因素的存在，电压跌落现象是不可能从根本上加以消除的。
因此，要想较好的解决电压跌落问题，则必须从系统和负荷两方面考虑，一方面要防患于未然，抑制不利因素对系统的影响，尽可能的降低系统电压跌落发生的可能性，提高电网的供电质量；另一方面是当供电电压跌落现象发生后积极采取补救措施，把电压跌落的持续时间限制在几个周期之内，避免或减少其对敏感电力用户的干扰。
另:当输配电系统中发生短路故障、感应电机启动、雷击、开关操作、变压器以及电容器组的投切等事件时，均可引起电压暂降。
其中，短路故障、感应电机启动和雷击是引起电压暂降的最主要原因。
雷击时造成的绝缘子闪络或对地放电会使保护装置动作，从而导致供电电压暂降，这种暂降影响范围大，持续时间一般超过100ms。
电压暂降问题研究现状及面临的挑战摘要：电压暂降是一种典型的配电网电能质量问题，随着配电网用户高新技术的快速发展，电压暂降问题愈发凸显，电压暂降造成电动机停机、计算机存储数据丢失等事故也越来越多，给配电网用电客户带来巨大的经济损失。
配电网电压暂降问题所造成的影响和危害日益突出，因此对配电网电压质量提出了更高的要求。
这一问题正逐渐引起电力部门和行业用户的高度重视。
关键词：电压暂降；面临现状；研究一、开展电压暂降的意义随着工业装备、建筑电气自动化及智能化水平越来越高，电压暂降问题对于工商业大用户的生产经营影响也越来越显著。
大量使用的机器人、变频调速器、焊机、LED灯具和电梯等电力电子设备，因电能质量扰动触发的生产中断和延缓呈明显的上升趋势，由此带来的直接及间接经济损失日趋严重。
开展电压暂降监侧对供用电双方都有积极意义。
对于电力部门，电压暂降指标是体现电网优质供电的直接反映，也是电网安全质量水平提升的重要基础;对于用户，电压暂降易造成用户精密负载设备异常、导致电力用户设备停机以及公用场所用电中断等事故，直接造成经济损失，电压暂降指标是保障用户安全生产，提高用户经济效益的重要指标。
电网电压暂降的监侧将有助于掌握电网电压暂降的整体分布情况，为电网运行方式的合理调整、用户供电方案的优化设计及暂降问题治理提供可靠数据源。
二、电压暂降的特征配电网电压暂降即“短时间电压下降”，是一个动态的电能质量问题，不同于电压波动或欠电压，电压暂降是指母线电压有效值大幅度快速下降且持续时间极短的突发事件。
电压暂降的成因有以下几个方面:某一条馈线上有短路故障；大型感应异步电动机的直接起动(其冲击电流是稳态额定电流的10倍)；大型变压器的励磁涌流；形成工频续流的雷击。
生成的原因是所有的供电系统中从无穷大电源或发电厂到用电负荷之间都有阻抗，包括高压线路阻抗、供电变压器阻抗和中压线路、低压线路的阻抗，有了阻抗和大电流后，在公共连接点处就会引起电压暂降的现象。
浅谈住宅小区供配电系统设计存在的问题及对策摘要：住宅小区中的供配电系统设计是电力系统设计中的重要内容，因此要做好住宅小区中的供配电系统设计工作，不仅要按照国家标准进行，而且要满足当地供电部门的要求，但是在实际设计过程中仍然存在诸多问题，基于此，本文阐述了住宅小区供配电的主要特征，对住宅小区供配电系统设计存在的主要问题及其对策进行了探讨分析。
关键词：住宅小区；；供配电；特征；系统设计；问题；对策一、住宅小区供配电的主要特征住宅小区的供电面积较大，各个建筑物之间的间距也较大，由于每座配电室的变供电范围有限，为了能够有效满足用户负荷需求，需要建立多座变配电室，以满足供电半径及电能质量的要求。
另外，每栋楼的用户数量和建筑面积都各不相同，供电方式必然也就会各不相同。
电源方式的选择应该基于住户数量来予以确定，若住宅楼为复式楼，供电方式可采用三相电源供电；住宅楼为联体楼房，可采用单相供电；而在大型住宅小区，变配电电压等级一般为10/0.4kV。
为了能够进一步提高用户的用电质量，降低运行及一次性投入成本，可在负荷中心分布箱变或者配电房，箱变或者配电房的容量由各进户单栋楼房的组团计算总负荷选定。
二、住宅小区供配电系统设计存在的主要问题分析2.1 供电设施理解出现偏差供配电设计过程中，供电设施属于关键内容，所以供电设施设置应是科学有效的，以便确保整个供配电系统正常运行安全可靠。
但是，设计人员对供电设施设置均有其不同的理解，这样就极易出现理解上的偏差，从而其最终的设计也会存在诸多不足之处。
2.2小区供配电系统接线问题。
目前，国内相当多的中小型住宅小区高压供配电系统都采用单电源单母线分段接线为小区主要的接线方案，小区内采取该方案建设供配电系统具有接线简单、安全可靠、维护简便等优点，特别适用于中小型的住宅小区供配电系统。
但是，该方案有一个非常重要的缺点，那就是系统主供电源只有一条10kV供电线路，因此，其供电能力非常有限。
配电系统电压跌落问题的分析何衍强摘要：在当今社会的经济发展过程中，上到钢铁、化工等重工业企业，下到服装行业等轻工业企业，都需要电力系统的支持。
良好稳定的配电系统能够为企业的持久发展提供良好的助力。
而随着各种大功率用电机器的发明和投入使用，配电系统的稳定供应也面临着很大的问题和挑战。
在企业的电力输运过程中，一不小心就会发生各种由于配电系统故障而造成的电力事故。
在常见的配电系统中，最常见的电力问题就包括配电系统的电压跌落问题。
作为配电系统中的一线技术员工，加强对配电系统中的电压跌落问题发生的原因进行分析，并从自身出发，提出相应的技术防治措施，对于一线技术员工治理电压跌落问题能够产生很大的帮助，并且对企业的配电系统稳定发展起到了一定的积极作用。
关键词：配电系统；电压跌落；问题探究；对应策略一、配电系统电压跌落问题的基本含义在我国经济迅速发展的过程中，对每一个行业的发展都产生了新的机遇和挑战。
而对于电力企业来说，莫过于在人们和其他企业不断加大的对供电量的需求下，如何能够确保电力企业的供电质量。
然而，我国的电力企业仍然正受到着很多配电系统潜在的问题的困扰，如果不能将潜在的问题隐患解决，必将会影响电力企业在激烈竞争中的实力和稳步发展。
在常见的配电系统问题中，电压跌落问题是其中的常见问题隐患。
所谓的电压跌落问题，或者称其为晃电问题，最本质的含义也就是由于现如今不断增加的社会生产力度对用电量的增幅，致使某一时刻电压的增幅量超过了正常标准下的电压标准，或者是基础的母线无法承受瞬间超大的电压增量负荷，而导致配电系统短时间内出现电压跌落问题，但是很短时间又会恢复正常的情况。
这种电压跌落问题会对用电单位或个人产生很大的影响。
因此，配电系统中的一线技术人员必须要尽职执行自己的工作任务，对配电系统的电压跌落问题进行对症分析。
二、配电系统电压跌落问题的产生原因1.配电系统发生了短路故障在造成配电系统发生电压跌落问题的原因中，最常见的产生原因就是配电系统内部发生了短路。
[电压跌落检测方法及动态电压恢复器控制策略]电压跌落测试电能质量不仅关系到电网的安全经济运行，还对大大小小的电力负荷的正常工作具有一定的影响。
越来越多的用电设备对电能质量非常敏感，电力用户对供电质量的要求也越来越高。
根据有关研究的数据统计可以得出，在电力系统存在的众多电能质量问题中，电压跌落问题是发生率最高且造成损失最严重的电能质量问题，而动态电压恢复器（DVR）能有效地解决电网中存在的暂态电压质量问题，如电压跌落、暂升、短时谐波等。
因此，对动态电压恢复器进行深入研究有助于解决电压跌落问题，提高电能质量，满足电力用户的高要求，具有极大的理论和现实意义。
一、电压跌落简述电压跌落是一种电压暂降现象，即在短时间内供电电压有效值出现突然下降又回升恢复。
电压跌落存在多种不同的定义，其中IEEE将电压跌落定义为供电电压有效值快速下降到90%～10%额定值范围内，并电压有效值变化将持续半个电源周期到1min；IEC所指的电压跌落表示电网中的供电电压下降到90%～1%额定值范围中，并电压有效值变化持续10ms～1min。
采用检查跌落幅值、持续时间和跳变相位等特征向量可以用来判定电力系统中是否存在电压跌落问题，并在此基础上结合动态电压恢复的补偿能力产生指令电压，以补偿敏感负载上的电压跌落幅值和跳变相位。
电压跌落的成因主要包括以下几个方面：短路故障、雷击和大型异步电动机起动等，除此以外，还包括大量的随机因素。
（1）由于输电网或者配电网中出现短路故障，将会使电网电流急剧增大，从而出现公共连接点处的电压跌落情况，并沿着电网扩散开来，进而对网络中的用户产生严重的影响。
其中电压跌落的幅值主要由短路故障类型和故障点距离来引发，而电压有效值的变化持续时间主要是由保护的类型决定，通常为半个周期到数秒之间。
不同类型的短路故障将会产生对称型和不对型两种不同类型的电压跌落现象。
（2）雷击可能会引起绝缘子闪络或线路对地放电问题，若发生此类问题，电力系统中也会发生电压跌落现象。
配电系统电压跌落问题的分析
发表时间：2018-12-28T16:20:11.393Z 来源：《河南电力》2018年14期作者：徐宝良王兴宇范甜甜[导读] 随着人们生活水平的提高，对于电力的需求也相对增高，针对于此我国电力企业必须不断完善及优化配电系统，如此才能保证配电系统能够符合当下人们的需求。
（国网山东省电力公司临沂供电公司山东临沂 276000）
摘要：随着人们生活水平的提高，对于电力的需求也相对增高，针对于此我国电力企业必须不断完善及优化配电系统，如此才能保证配电系统能够符合当下人们的需求。
目前，我国配电系统在运行过程中存在电能波动等方面的问题。
因此，本文对引起电压跌落问题的具体原因进行分析，并相继提出解决此类问题的相关策略，为我国电力企业的持续发展提供相关依据。
关键词：配电系统；跌落问题；电压
在配电系统中电能的质量交易，受到各种因素的干扰，其中较为常见的干扰因素主要分为暂态电能质量及稳态电能质量问题。
暂态电能质量问题的展现形式较为明显，此类问题可通过观察暂态使用过程中的时间及频谱的整体使用时间，实力问题的变动及变换时间相对较短且变换较为多样。
而导致配电系统存在安全隐患的主要原因即是这些变动，此类问题将一定程度上降低配电系统的安全性。
1.电压跌落问题
在配电系统中，电压电路问题是较为常见问题之一，但此类问题一直无法得到有效的分析及研究。
与此同时，随着人们生活水平的提高，对于社会安全的需求也相继增高，配电企业若不及时提高，对于电压跌落问题的关注度，将一定程度上限制配电企业的持续发展。
目前，针对配电系统的电压跌落问题已经有了相关标准规范，具体为以下几个方面：在电压出现暂时中断的情况时，电力将无法实现有效供应，并且电压暂时中断问题，所需要的时间较长，具体为1.5个时间周期。
而电压跌落的具体定义相对繁琐，其主要只供电电压，在短时间内出现有效值下降的情况，并且最终的下降值已经低于电压的10%至90%左右，且时间相对较长，基本维持在10秒至1分钟以内。
若此类问题的时间已经超过1分钟，那么此类现象不应被称为电压暂时中断，其被定义为电压偏低。
配电设备的敏感程度与电压跌落所表现的危险程度有着较为密切的关系。
因为不同的设备在同一电压的压力之下皆会呈现出不同的感受力度。
因此，在实际的电力设备生产中。
应将设备的感受力度，作为基础进而制定出符合不同设备生产的敏感曲线。
整体电压跌落持续的时间以及整体电压数值发生的偏移皆为电压跌落时的特征。
与此同时，SARF1指数能够及时衡量出电压跌落的整体指标，并且此类跌落问题的展现形式分为两种。
其一为针对某一固定电压统计的指数，其二为整体设备的敏感指数。
SARFI指数主要指，设备敏感曲线所计算出来的具体概率高于电压的平均有效数值，与此同时，SARFI指数也将因为敏感曲线出现的不同概率出现变化。
2.具体配电系统的电压跌落问题
电压跌落问题并不仅存在于某种固定系统中，输电系统的整体具备较强的安全性及可靠性，并且其出现故障的概率相对较低。
即便书店系统发生任何故障问题，其故障展现形式也仅是对用户的使用过程产生影响。
在整体的配电系统中，大部分电能皆能实现对电能的保量以及保质的储存。
立足于此角度出发，对电压跌落问题进行分析将具有较强的实际意义。
若想实现配电系统中，电压电路问题的有效解决可以从两方面入手，分别为系统方面及用户方面。
针对用户采取的主要措施即是对其UPS、静止无功补偿器以及避雷器等。
但据可靠数据分析，应用此类措施的用户总体的损耗以及投资相对较大，并且无法实现电能质量的有效提高，因此在此类问题的解决方面应将供电方作为主要解决方实策略的具体实施。
引起电压出现跌落问题的原因相对较多，其中主要包括变压器充电系统短路出现故障及电动机系统制动装置动作等。
一般情况下，感应电动机启动，以及大负荷的投切所引起的电压电路幅值相对较小，并且此类天路问题持续的时间相对较长，引发较大损失及事故的概率较小。
在配电系统的实际运作过程中，引起电压铁路问题的主要原因既是系统的短路故障，此类故障问题所引发的跌落肤质较大，并且所传播的距离相对较远。
因此，相关工作人员人加大对此类问题的关注度在问题出现前期，制定好相关防范策略。
稳态的电能质量问题与暂态的电能质量问题存在较大差异性，稳态的电能质量问题，主要以电能形状的变化为准，其中包括各种类型的波形变动。
3.解决实际问题的对应策略
配电系统的结构较为复杂，其结构属于环状结构，此类保护方式具备一定的简易性及控制性中的一般情况下，主要的运行方式为树状结构。
在配电系统中馈线上装设有针对性分段开关，而联络开关责备设置在馈线间装，系统人员在进行具体调度工作期间，可根据配电系统的整体运行目标对网络进行重构。
一般情况下，通过网络重构的方式能够有效降低网络出现损伤的概率，是电压的质量得到一定程度的提升。
与此同时，网络重构可以实现系统负荷的平衡，从根本上改善配电系统的运行条件，消除配电系统中某些线路出现的过载现象。
在配电系统出现故障期间，网络重构的方式能够实现系统与故障的迅速隔离，进而保证非故障区用户能够正常使用电路。
目前，我国人们对于电能质量的关注度逐渐增高。
与此同时，对电压跌落问题中的暂态电能质量的要求也相对增高。
若电力企业针对电压，跌落问题的解决办法依然停留，在传统模式，将无法满足人们以及社会对电能供应的需求，因此，相关技术人员应充分了解电压跌落时的传播特性，并根据次进行配电系统的优化。
如此才能保证电能的质量得到较大程度的提高。
结束语
综上所述，配电系统中的跌落问题已经成为当下电力企业急需解决的问题，并且此类问题也已经收到各界人士的广泛关注。
因此，电力企业必须在保证成本控制的基础上实现对跌落问题的有效解决，不断优化配电系统，实现对其每一环节的合理控制，将暂态电能质量作为解决跌落问题的主要目标之一，充分了解电压跌落的特质，以此制定出符合其规律的网络重构，是配电系统能够实现自动化发展，进而实现电力企业的可持续发展。
参考文献：
[1]夏连成.配电系统电压跌落问题的分析[J].黑龙江科技信息，2016（27）：191.
[2]邢焕宇.配电系统电压跌落问题的分析[J].中国新技术新产品，2015（23）：59.
[3]童佩.配电系统电压跌落问题的分析[J].山东工业技术，2014（17）：128.
[4]毛涛，乐健，黄银龙，刘开培.基于实时监测数据校验的配电系统电压跌落仿真系统研究[J].电力系统保护与控制，2014，42（03）：122-127.。
