电压跌落的定义、产生原因及措施电压跌落(sags，又可称dips)是指在某一时刻电压的幅值突然偏离正常工作范围，经很短的一段时间后又恢复到正常水平的现象。
目前，多数文献都用跌落的幅值和持续时间来作为描述电压跌落的特征量，但对幅值大小和持续时间的界定范围还未形成统一的标准。
例如，在IEEE电能质量标准中对电压跌落特征量的界定范围是幅值标么值在0．1~0．9之间，持续时间为半个周期至1分钟；而IEC标准则用跌落前后电压的差值与正常电压的百分比来描述电压跌落的深度，持续时间限定为半个周期至几十秒。
此外，有的文献把电压相位偏移角和发生频率也作为描述电压跌落的特征量。
恶劣的天气条件是引起电压跌落的主要原因。
统计表明60％以上的电压跌落都和恶劣的天气(如雷击、暴风雨)有关。
系统故障，尤其是系统单相对地故障是造成电压跌落的另一个重要原因。
当电力系统输电线路发生故障时，该线路上甚至几百米开外的电力用户依然会受到影响，其正常工作状态受到干扰。
此外，一些大负荷(如大电机、炼钢电弧炉等)出现异常(如突然启动)时伴随的电流严重畸变现象也会导致该负荷所连接的母线电压发生跌落。
由于一些非人力所能及的因素的存在，电压跌落现象是不可能从根本上加以消除的。
因此，要想较好的解决电压跌落问题，则必须从系统和负荷两方面考虑，一方面要防患于未然，抑制不利因素对系统的影响，尽可能的降低系统电压跌落发生的可能性，提高电网的供电质量；另一方面是当供电电压跌落现象发生后积极采取补救措施，把电压跌落的持续时间限制在几个周期之内，避免或减少其对敏感电力用户的干扰。
另:当输配电系统中发生短路故障、感应电机启动、雷击、开关操作、变压器以及电容器组的投切等事件时，均可引起电压暂降。
其中，短路故障、感应电机启动和雷击是引起电压暂降的最主要原因。
雷击时造成的绝缘子闪络或对地放电会使保护装置动作，从而导致供电电压暂降，这种暂降影响范围大，持续时间一般超过100ms。
艾 芊(1969—),男,副教授,博士,研究方向为电能质量、人工智能及其在电力系统中的应用、电力系统元件建模、电力系统继电保护等。
电能质量 讲座第十二讲 浅谈电压跌落艾 芊(上海交通大学电气工程系,上海 200030)摘 要:电压跌落是供电系统的一种较为突出的电能质量问题,正日益被关注。
介绍了电压跌落产生的原因、特点以及危害,以及国际国内的相应标准。
最后提出了电压跌落问题的各种抑制措施及其发展趋势。
希望能引起相关部门和人员的关注。
关键词:电能质量;电压跌落;抑制措施中图分类号:T M7 文献标识码:A 文章编号:100125531(2007)2420058206L ecture on Electr i ca l Energy Qua lityⅫ.D iscussi on about Volt age D i p i n Power SystemA I Q ian(Depart m ent of Electrical Engineering,Shanghai J iaot ong University,Shanghai 200030,China ) Abstract:Voltage di p is a main part of electrical energy quality p r oble m s .It is more and more concerned bypeop le .The cause,bad effects,characteristics and the corres ponding standards of voltage di p were intr oduced and discussed .M itigati on s oluti ons and the devel opment trend of voltage di p were als o put f or ward .Hoped that it could be concerned by related depart m ents and pers ons .Key words:electr i ca l energy qua lity;volt age d i p;m iti ga ti on soluti on0 引 言 电压跌落问题随着电力系统的出现就已存在。
电压下降的原因电压下降是指电路中电压值减小的现象。
电压下降通常是由于电路中的电阻、电感或电容等元件引起的。
本文将从这几个方面来详细探讨电压下降的原因。
一、电阻引起的电压下降电阻是电路中最常见的元件之一。
当电流通过电阻时，会产生电阻损耗，从而导致电压下降。
这是由于电阻内部的导体与电流发生碰撞，使电能转化为热能，从而使电压降低。
电阻的大小与电流成正比，当电流增大时，电阻引起的电压下降也会增加。
二、电感引起的电压下降电感是电路中的一种元件，具有阻碍电流变化的特性。
当电流通过电感时，会产生磁场，磁场的变化会产生感应电动势，从而产生电感电压。
这样就会导致电压下降。
电感的大小与电流变化率成正比，当电流变化率增大时，电感引起的电压下降也会增加。
三、电容引起的电压下降电容是电路中的一种元件，具有储存电能的特性。
当电容器充电时，电荷被储存在电容板之间，电压逐渐增加。
而当电容器放电时，电荷从电容板中释放出来，电压逐渐减小。
因此，电容引起的电压下降是由于电容器放电过程中电荷的减少所导致的。
除了上述几种元件引起的电压下降外，还有一些其他因素也会导致电压下降。
例如，长距离传输电力时，由于电线电阻的存在，会导致电压下降。
此外，电源的电压稳定性也会影响电路中的电压变化。
当电源电压不稳定时，会导致电压的波动，进而引起电压下降。
为了减小电压下降，可以采取一些相应的措施。
例如，在电路中可以选择低电阻的导线，以减小电阻引起的电压下降。
对于电感引起的电压下降，可以采用增加电感的方法来减小电压下降。
对于电容引起的电压下降，可以采用增加电容容量的方法来减小电压下降。
此外，还可以采用稳压器等装置来保持电源电压的稳定性，以减小电压的波动。
电压下降是由电路中的电阻、电感、电容等元件引起的。
了解电压下降的原因，可以帮助我们更好地设计和优化电路，提高电路的工作效率和稳定性。

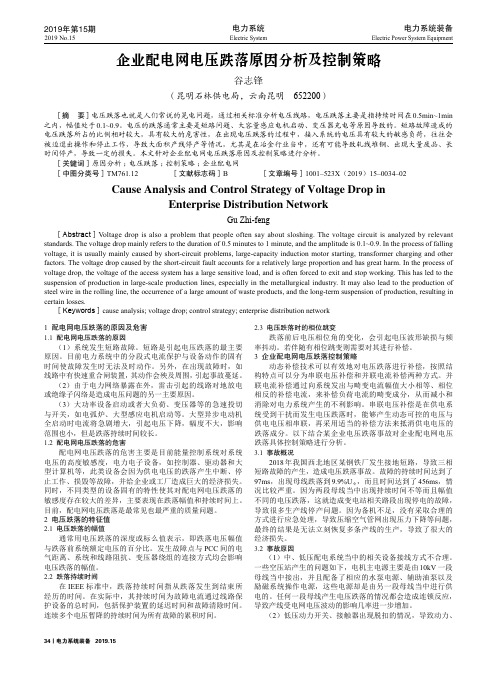

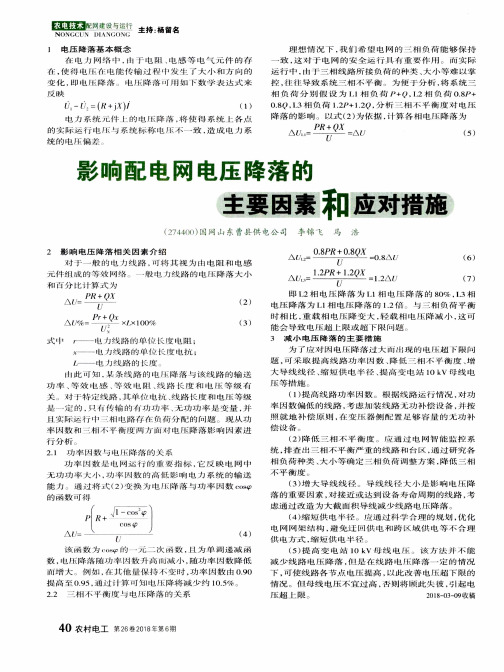

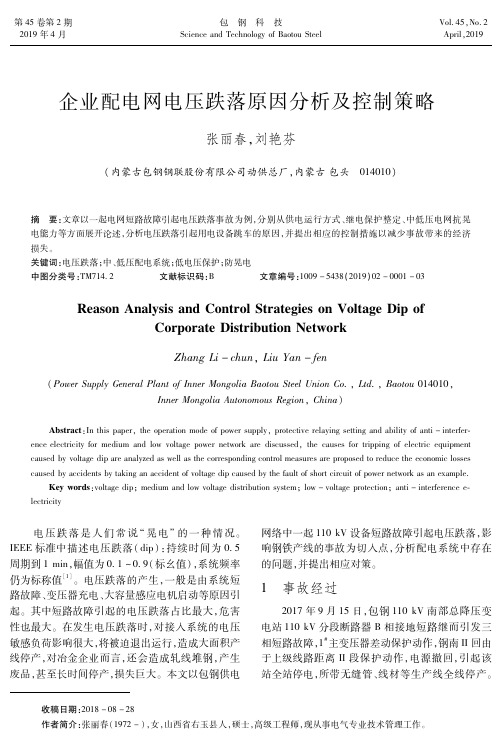

电力系统34丨电力系统装备 2019.15Electric System2019年第15期2019 No.15电力系统装备Electric Power System Equipment1 配电网电压跌落的原因及危害1.1 配电网电压跌落的原因（1）系统发生短路故障。
短路是引起电压跌落的最主要原因。
目前电力系统中的分段式电流保护与设备动作的固有时间使故障发生时无法及时动作。
另外，在出现故障时，如线路中有快速重合闸装置，其动作会殃及周围，引起事故蔓延。
（2）由于电力网络暴露在外，雷击引起的线路对地放电或绝缘子闪络是造成电压问题的另一主要原因。
（3）大功率设备启动或者大负荷、变压器等的急速投切与开关，如电弧炉、大型感应电机启动等。
大型异步电动机全启动时电流将急剧增大，引起电压下降，幅度不大，影响范围也小，但是跌落持续时间较长。
1.2 配电网电压跌落的危害配电网电压跌落的危害主要是目前能量控制系统对系统电压的高度敏感度，电力电子设备，如控制器、驱动器和大型计算机等，此类设备会因为供电电压的跌落产生中断、停止工作、损毁等故障，并给企业或工厂造成巨大的经济损失。
同时，不同类型的设备固有的特性使其对配电网电压跌落的敏感度存在较大的差异，主要表现在跌落幅值和持续时间上。
目前，配电网电压跌落是最常见也最严重的质量问题。
2 电压跌落的特征值2.1 电压跌落的幅值通常用电压跌落的深度或标么值表示，即跌落电压幅值与跌落前系统额定电压的百分比。
发生故障点与PCC 间的电气距离、系统和线路阻抗、变压器绕组的连接方式均会影响电压跌落的幅值。
2.2 跌落持续时间在IEEE 标准中，跌落持续时间指从跌落发生到结束所经历的时间。
在实际中，其持续时间为故障电流通过线路保护设备的总时间，包括保护装置的延迟时间和故障清除时间。
连续多个电压暂降的持续时间为所有故障的累积时间。
2.3 电压跌落时的相位跳变跌落前后电压相位角的变化，会引起电压波形缺损与频率抖动。
电压跌落对配电系统的影响及应对方法1电压跌落概述礼经电器电压跌落（又可称dips）是指在某一时刻电压的幅值突然偏离正常工作范围，经很短的一段时间后又恢复到正常水平的现象。
目前，多数文献都用跌落的幅值和持续的时间来作为描述电压跌落的特征量，但对幅值大小和持续时间的界定范围还未形成统一的标准。
例如，再IEEE电能质量标准中，对电压跌落特征量的界定范围是幅值标么值在0.1～0.9之间，持续时间为半个周期至1分钟；而IEC标准则用跌落前后电压的差值与正常电压的百分比来描述电压跌落的深度，持续时间限定为半个周期至几十秒。
此外，有的文献把电压相位偏移角和发生频率也作为描述电压跌落的特征量。
恶劣的天气条件是引起电压跌落的主要原因。
统计表明60%以上的电压跌落都和恶劣的天气（如雷击、暴风雨）有关。
系统故障，尤其是系统单相对地故障是造成电压跌落的另一个重要原因。
当电力系统输电线路发生故障时，该线路上甚至几百米开外的电力用户依然会受到影响，其正常工作状态受到干扰。
此外一些大负荷（如大电机、炼钢电弧等）突然启动时伴随的电流严重畸变现象也会导致该负荷所连接的母线电压发生跌落。
2电压跌落检测技术考虑到电压跌落发生的随机性和快速性，要使动态电能质量调节装置具有良好的实时控制效果，首先要解决的是在保证能对装置的控制信号（通常为电压、电流）在一定检测准确度的前提下实现快速跟踪检测问题。
目前可用于检测电压电压跌落并可兼顾动态实时性和检测准确度的方法，主要有基于瞬时无功功率理论αβ0变换方法、dq0变换方法和小波分析法。
下面文本将对以上几种方法进行详细分析。
2.1αβ0变换方法或、dq0变换方法随着配电系统中各类非线性负荷的不断增加和电力电子装置的广泛应用，他所引起的电网电压的畸变问题日益严重。
在这种背景下，基于平均值基础上定义的传统无功功率理论引起只适用电压、电流均为正弦波的特征而不能满足要求。
为此，人们提出了瞬时无功功率理论，即首先把电压、电流的瞬时值通过坐标变幻，然后在新坐标系下获得瞬时无功功率、瞬时有功功率和瞬时无功电流的定义。
直流电源电压跌落解决方法摘要：一、直流电源电压跌落的原因1.电源供应问题2.负载变化3.线路损耗4.电网干扰二、直流电源电压跌落的危害1.设备性能下降2.系统不稳定3.数据丢失4.能耗增加三、解决直流电源电压跌落的方法1.优化电源设计2.选用高品质电源模块3.合理分配负载4.降低线路损耗5.滤波与抗干扰技术6.监控与报警系统四、实例分析与应用1.通信基站直流电源系统2.数据中心直流电源系统3.工业自动化控制系统4.电动汽车充电设施正文：直流电源电压跌落是电子设备运行中常见的现象，它可能导致设备性能下降、系统不稳定、数据丢失等问题。
为了解决这一问题，本文从原因、危害、解决方法等方面进行探讨，并以通信基站、数据中心、工业自动化控制系统和电动汽车充电设施为例，分析与应用解决方法。
一、直流电源电压跌落的原因1.电源供应问题：电源供应不稳定，如电网电压波动、电源设备故障等，可能导致直流电源电压跌落。
2.负载变化：设备负载突然增加或减少，会引起直流电源电压跌落。
3.线路损耗：电源线路较长或线径较小，导致电压降低。
4.电网干扰：电网中的电磁干扰和噪声，可能影响直流电源的稳定性。
二、直流电源电压跌落的危害1.设备性能下降：电压跌落可能导致设备性能下降，影响设备的使用寿命。
2.系统不稳定：电压不稳定可能导致系统运行不稳定，甚至发生故障。
3.数据丢失：对于需要稳定电压的设备，如服务器、存储设备等，电压跌落可能导致数据丢失。
4.能耗增加：电压跌落时，设备为了维持正常运行，可能需要消耗更多的能量。
三、解决直流电源电压跌落的方法1.优化电源设计：合理选择电源拓扑结构，提高电源的稳定性和抗干扰能力。
2.选用高品质电源模块：选用性能优良、可靠性高的电源模块，降低电压跌落的风险。
3.合理分配负载：避免负载突然变化导致的电压跌落，可采用负载均分、负载预测等技术。
4.降低线路损耗：选用合适的线材和接头，降低线路电阻，减少电压降。
5.滤波与抗干扰技术：采用滤波器和抗干扰器件，抑制电网干扰，提高直流电源的稳定性。
一、电压暂降相关概念
一、电压暂降相关概念电压暂降的
二、电压暂降的原因
二、电压暂降的原因
（1）雷击引起绝缘子闪络和线路对地放电。
三、电压暂降的研究现状
（1）电压暂降问题随着电力系统的出现就存在。
一、研究的必要性及危害性n必要性
一、研究的必要性及危害性n危害性
一、研究的必要性及危害性
（3）电压暂降不仅造成经济损失，还可能造成人员伤亡及设备毁
二、电压暂降对计算机及电子设备的影响计算机设备安全工作电压为
二、电压暂降对计算机及电子设备的影响
三、电压暂降对交流驱动设备的影响可调速驱动装置
三、电压暂降对交流驱动设备的影响可调速驱动装置可能在下列情况下掉闸：
一、抑制电压暂降措施概述
动态电压调节器（1. DVR
（1
组成：由能量存储单元、直流电压稳定与滤波单元、
（
原理
大，则即便是在供电完全中断时，也可给负荷提
（
（
2.
供电电源发出的功率：
当不发生电压跳变时，
可见：不计电压相位跳变时，补偿设备的容量与负荷容量、要补偿的电压暂降幅
3.
3.
4.
基于相电压补偿、各相相互独立的
4.。
