初三物理电路专项训练--实物图转化电路图一、单选题（共28题；共56分）1.如图所示，下列电路图中与实物图一致的是（）A. B.C. D.2.如图所示的四个电路图与左侧实物图对应的是（）A. B.C. D.3.如图所示的四个电路图中与实物图相对应的是（）A. B. C. D.4.如图所示，与实物一致的电路图是( )A. B. C. D.5.如图所示，下列电路图与实物图一致的是（）A. B. C. D.6.如图所示，与实物图一致的电路图是（）A. B.C. D.7.如图所示，与实物图一致的电路图是（）A. B. C. D.8.如图所示实物图，如图中与其一致的电路图是()A. B. C. D.9.9．如图所示，下列电路图与实物图一致的是（）A. B. C. D.10.【A层次题】如图所示，与实物图一致的电路图是（）A. B. C. D.11.如图所示电路图中与右侧的实物图一致的是（）A. B. C. D.12.如图所示，四个电路图中与右边实物图对应的是（）A. B. C. D.13.如图所示，下列四个电路图与实物图对应的是（）A. B. C. D.14.下列各电路图，与实物图一致的电路图是：（）A. B. C. D.15.以下电路图中与实物图一致的是（）A. B. C. D.16.下列与实物图一致的电路图是（）A. B. C. D.17.下列电路图与实物图一致的是（）A. B. C. D.18.下列各电路图，与实物图一致的电路图是（）A. B. C. D.19.在图中的四幅电路图中，与如图所示实物图对应的是（）A. B. C. D.20.如图所示的电路图，与实物图对应的是（）A. B. C. D.21.下列所示的四个电路图中与如图所示实物图相对应的是（）A. B.C. D.22.如图所示，四个电路图中与实物图对应的是（）A. B. C. D.23.如图所示，下列四个电路图中与实物图对应的是（）A. B. C. D.24.如图所示四个电路图中与实物图相对应正确的是（）A. B. C. D.25.如图所示，与实物一致的电路图是（）A. B. C. D.26.在图中的四幅电路图中，与如图所示实物图对应的是（）A. B. C. D.27.在如图所示的四个电路图中，与图所示的实物图对应的是（）A. B. C. D.28.如图所示，下列四个电路图与右边实物图对应的是( )A. AB. BC. CD. D答案解析部分一、单选题1.【答案】A【解析】【解答】解：由实物图可知，电流从电源的正极出发，经过电流表、灯泡L1，再经过开关，灯泡L2回到负极，电压表并联在电流表、灯泡L1、开关的两端。

有道精品课初中物理电路图作图专训一．作图题（共24 小题）1．如图所示，是练习使用滑动变阻器改变灯泡亮度的未完成电路，请用笔画线代替导线完成电路连接。

要求：滑动变阻器滑片向左移动时，L 变亮，导线不能交叉。

2．根据如图1 电路图连接如图2 中的实物。

3．请根据图所示的实物图，画出对应的电路图。

4．在图中只改动一根导线，使两灯并联，电流表测量通过L2的电流。

要求：在要改动导线上划“ד，并用笔画线代替导线画上正确的连线，并在方框内画出符合上述要求对应的电路图（图中灯泡标上L1和L2）。

5．在“测量小灯泡的电功率”实验中，老师为同学们准备了如下器材：电源（电压为6V）、额定电压为2.5V的小灯泡（电阻约为10Ω）、电流表、电压表、开关、滑动变阻器（50Ω1A）、导线，用笔画线代替导线，将图甲所示的实物电路连接完整，要求正确选择电流表量程。

6．在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。

补上后要求：闭合开关S，向右移动变阻器的滑片，电压表的示数变小。

7．如图，将电流表、电压表两个元件符号填进电路的空缺处。

要求电健S 闭合后，滑动变阻器能改变灯泡亮度。

8．在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。

补上后要求：闭合开关S，电路正常工作；向左移动滑动变阻器的滑片P，一个电表示数不变，另一个电表示数变小。

9．画出如图所示的实物电路的电路图，并标出相应元件名称（如L1）。

10．根据要求，实物图连接：L1、L2并联，开关S1控制L1，开关S2控制L1、L2。

11．在如图所示电路的O 里填上适当的电表符号。

要求：闭合开关S，各电路元件均能正常工作。

12．为了探究“外形相同的电磁铁磁性的强弱跟线圈匝数的关系”，某同学设计了如图所示的电路。

要求滑动变阻器的滑片P 向A 端移动时，电路中的电流增大。

请在图中用笔画线代替导线，将电路连接完整。

13．“龙城未来”科技小组设计了一款空中平衡飞行器，其中S为平衡开关，其中间有一金属片可绕O 点自由转动。

电路图与实物图练习（附答案）1.按照图1至图4所示的四个电路图,分别将实物图中的各元件用笔画线表示导线连接起来.2.根据实物连线图(图5至图9所示)画出对应的电路图3.对照下列电路图(图11)用笔画线代替导线画实物连线图或由实物图(图12)画成对应的电路图.4.两个开关S 1和S 2控制一盏灯.要求:闭合任意一个开关,灯就能发光,只有当开关全部断开时,灯才熄灭.根据要求画出电路图.5.一个盒子内装有三只相同的灯泡,灯泡露出盒外,且盒外有A 、B 、C 、D 四个接线柱,如图19所示.电源分别接AB 、AC 、CD 时只有一只灯泡亮,且亮度相同;电源接BD 时三 只灯泡均亮,但高度较暗.试画出盒内的电路图.6.有一个电源,一只小灯泡,一个电铃,两个开关和若干导线.要按以下要求连接成一个电路:当两个开关均闭合时,灯亮,电铃响;当只有一个开关闭合时,灯亮,电铃不响;而当另一个开关单独闭合时,灯不亮,电铃也不响.试画出符合以上要求的电路图.7.某单位收发室里有电池组一个,电铃一个,红灯和绿灯各一盏,在单位的前门和后门各有一个开关,请你帮助设计一个电路,使前门来人闭合开关铃响红灯亮;后门来人闭合开关时铃响同时绿灯亮.画出电路图.8.某单位的前门后门各有一个开关,收发室内有一组电池组,一盏灯和一个电铃.请你设计一个电,使前门来人闭合开关铃响灯亮,后门来人闭合开关只有铃响. .试画出符合以上要求的电路图9.按要求设计电路图.实验器材有两节干电池,两盏规格相同的灯泡和一只开关,要求:闭合开关时一盏灯发光,开关断开时两灯都发光.10.如图14所示.L1、L2为两盏电灯，A为电铃，S1、S2为两个开关，E为电池组.试将元件符号按下列要求连接成电路图:A 和L1串联后再与L2并联,S1只控制L2,S2控制整个电路,且S2与电池组的正极相连(要求在原图上连接且导线没有交叉).11.如图15所示装置上有两只相同的小灯泡L1和L2,以及接线柱A、B、C.现用导线连接好的另一只相同的灯光L3和电池组串联后引出的两根引线去与接线柱相连.当接A、B时,L1、L2和L3都亮,并且L3要亮一些;当接B、C时,L1、L2和L3都亮,并且L3要亮一些;当接A、C时,只有L3亮.请根据上述情况画出这个装置中完整的电路连接图.12.设计一个实用电路,如图16所示方框内有两盏相同规格的小灯泡,A、B、C是三个接线柱,现用一组电源作检测器来了解框内两灯的连接方式,当检测器两端M、N与A、B或BC相连时只有一盏灯亮,当M、N、与A、C相连时,两灯均亮,且两灯亮度较暗.请画出框内两灯的连接方式.13.王刚同学想检查一根旧导线是否折断,他手中只有一节电池,一个小灯泡和一段好的导线,请你帮他想想办法.(画出电路图)14.某控制电路的一个封闭部件上,有三个接线柱A、B、C和电灯、电铃各一只(如图17所示).用导线连接A、C灯不亮,铃响;连接A、B时灯不亮,铃不响;连接B、C时灯亮,铃不响.请你根据上述情况画出这个部件内的电路图.15.如图18所示将电路中的元件的符号连接起来成为满足下列要求的电路.(1)只闭合开关S1,L1、L2两灯都亮;(2)只闭合开关S2,L1、L2两灯都不亮;(3)开关S1、S2都闭合,L1灯不亮,L2灯亮.16.如图19所示的方框内有一节电池,一个小电铃,若干导线.当A、B、C、D上什么都不接,铃不响.当用导线连接A、B或C、D时,铃也不响;当用导线连接A、C或B、D或A、D或B、C铃都要响.请画出方框内的电路图.17.如图20所示的电路中,有带风扇的电电动机一只,电热丝一段,开关两只(S1、S2),插头一只,导线若干,利用这些器材可以连成一个有冷、热两档风的电吹风电路.要求:只闭合S1时吹冷风,只闭合S2时既无风又不发热,同时闭合S1、S2时吹热风.请你用笔画线作导线按要求将图中的元件连接起来(连线不要交叉)18．(北京市朝阳区)图1所示四个电路中，若闭合开关S，将会造成电源短路的是图119．如图所示，当闭合开关S后，电路中最容易损坏的是A．灯泡L B．电流表A C．电压表V1D．电压表V220．图6所示电路中，当开关S闭合后，要使电阻R1、R2串联，甲、乙应该接入的是A．甲接电压表，乙接电流表B．甲接电流表，乙接电压表C．甲、乙都接电压表D．甲、乙都接电流表21．一种声光报警器的电路如图3所示。

实物电路图转电路图作图题专项练习30题（有答案）1．根据实物图画出相应的电路图：2．根据实物图画出相应的电路图：3．根据实物图画出相应的电路图：4．根据实物图画出相应的电路图：5．根据实物图在方框中画出对应的电路图．6．按如图所示的实物图画出电路图：7．根据实物图画出相应的电路图：8．画出下面实物电路的电路图9．根据实物图画出电路图．10．根据图1实物图的连接方式，在图2虚线框中画出相应的电路图．11．在图甲中，根据实物图，在图乙的方框中画出相应的电路图．12．根据实物图在方框内画出电路图13．观察手电筒结构图，在虚线方框内画出对应的电路图．14．请根据图中的实物图画出对应的电路图．（电路图中需标明各元件的符号）15．根据实物图，在方框中画出电路图16．将实物电路图转换成电路图．17．画出如图对应的电路图．18．在虚线框内画出图所示的实物图的电路图19．根据如图所示的实物连接图，在虚线框中画出相应的电路图．20．根据如图所示的电路，请在虚框中画出这个电路的电路图．21．如图是我们日常生活中，拿在手上的随身电风扇的模拟实物图．它是由一个基本电路、外壳及辅助材料组成，请在方框内画出它基本电路的电路图．22．如图所示的电路中，电压表测的是灯L1两端的电压，请在线框中画出该实物图的电路图．23．根据实物图1，画出电路图2．24．根据实物图在虚线框中画出对应的电路图．25．在实物图下方画出出与其对应的电路图：26．在如图所示的电路中增加一根导线（用笔画线表示），使电路变为并联电路，并在右侧的虚线框中画出对应的电路图．27．按实际电路画出电路图．28．根据图所示电路，在方框内画出对应的电路图．29．根据实物图，在旁边的方框内画出电路图．30．根据下面的实物连接图，在右面的方框内画出对应的电路图．实物电路图转电路图作图题专项练习30题答案：1．根据实物图画出相应的电路图：【分析】从实物图中可以看出两灯泡串联连接，根据实物图用各元件符号表示即可．【解答】解：电流从正极出发，经灯泡L1、开关S、灯泡L2回负极，如下图所示：【点评】会识别电路，会根据是实物图准确地画出电路图，注意电流从正极流出，最后回到负极．2．根据实物图画出相应的电路图：【分析】由实物电路图可知，两灯泡并联，开关S2接在干路中，开关S1控制灯L2所在支路，据此画出电路图．【解答】解：由实物电路图可知，从电源正极出发，经开关S2分为两条支路，一路经灯L1，另一路经灯L2、开关S1，然后共同回到电源的负极；如图所示：【点评】本题考查根据实物图画电路图，关键是明白电路中各个用电器的连接方式，根据电路图画实物图是整个初中物理的难点，也是重点．3．根据实物图画出相应的电路图：【分析】由实物电路图可知，两灯泡并联，开关K1控制干路，开关K2控制灯L1所在支路，据此画出电路图．【解答】解：电流从正极出发，经K1开始分支，一支经灯泡L2，另一支经开关K2、灯泡L1；两支电流汇合后回到负极，如图所示：【点评】本题考查根据实物图画电路图，关键是会判断两灯泡的连接方式和开关的位置．4．根据实物图画出相应的电路图：【分析】从实物图可以看出，两个灯泡并联，开关S1控制整个电路，S2控制L1的支路，S3控制L2的支路，根据要求画出电路图即可．【解答】解：电流从正极出发经开关S1分支，一支经S2、L1；另一支经L2、S3然后共同回负极，如图所示：【点评】本题考查根据实物图画电路图，关键是分析出实物图中各个用电器的连接情况，这是本题的重点也是难点．5．根据实物图在方框中画出对应的电路图．【分析】由实物图可知，电动机和灯泡并联，开关S1控制干路，开关S2控制支路，【解答】解：由实物图可知，从电源正极出发开始分支，一支经电动机、开关S2，另一支经灯泡L，然后共同经开关S1回到负极；如图所示：【点评】本题考查根据实物图画电路图，关键是知道电路中各个用电器的连接情况，画电路图是初中物理的重点也是难点．6．按如图所示的实物图画出电路图：【分析】首先对实物图进行分析，明确灯泡的连接关系和各个开关的控制作用，然后根据连接关系画出电路图．【解答】解：分析实物图可以看出：电流从电源正极出发，经过开关S1后分成两支，一支经灯泡L2、开关S2；另一支经灯泡L1，然后共同回到负极．如图所示：【点评】本题考查了根据电路图连接实物图和根据实物画出电路图，确定电路连接方式，一般采用电流流向法，即从电源的一极出发依次画出各电路元件．7．根据实物图画出相应的电路图：【分析】由实物电路图可知，两灯泡并联，开关K1控制灯L2所在支路，开关K2控制灯L1所在支路，据此画出电路图．【解答】解：电流从正极出发开始分支，一支经开关K1、灯泡L2，另一支经开关K2、灯泡L1；两支电流汇合后回到负极，如图所示：【点评】本题考查根据实物图画电路图，关键是明白电路中各个用电器的连接方式，根据电路图画实物图是整个初中物理的难点，也是重点．8．画出下面实物电路的电路图【分析】由电路图知，两定值电阻并联，滑动变阻器和电流表在干路上，S1控制R1，S2控制R2，电压表测滑动变阻器两端电压，由此画出电路图．【解答】解：电流从正极出发，分成两支，一支经开关S1、R1，另一支经R2、开关S2，两支电流汇合后经滑动变阻器和电流表回到电源负极，电压表并联在滑动变阻器的两端，如图所示：．【点评】本题考查根据实物图画电路图，关键是知道电路中各个用电器的连接情况，画电路图是初中物理的重点也是难点．9．根据实物图画出电路图．【分析】1、根据实物图可知，从正极开始分支，一支经过灯泡L2、开关S2；另一支经开关S1、灯泡L1回到负极；所以两灯泡并联，开关分别控制支路．2、由电路图可知，两灯泡串联，根据电流流向法把各电路原件依次画出即可．3、两个灯泡并联，开关S控制整个电路，根据实物图画出电路图．【解答】解：1、根据实物图可知，从正极开始分支，一支经过灯泡L2、开关S2；另一支经开关S1、灯泡L1回到负极；如图1所示：2、先画出电源的符号，按电流流向法，从电源的正极出发依次灯泡、灯泡、开关回到电源的负极即可，如下图2所示：3、由图知：电流从电源的正极流出，经S后分成两支：①灯L1；②灯L2；然后再汇合到一起回到电源的负极．如图3所示：【点评】本题考查根据实物图画电路图，关键是知道电路中各个用电器的连接情况，画电路图是初中物理的重点也是难点．10．（2009•黔西南州）根据图1实物图的连接方式，在图2虚线框中画出相应的电路图．【分析】先分析电路的连接方式，然后根据实物图画出对应的电路图．【解答】解：由图可知，电流从正极出发经灯泡、滑动变阻器、电流表回负极，电压表测量灯泡两端电压，电路图如下图所示：【点评】本题考查根据实物图画电路图，关键是会判断两灯泡的连接方式和开关的位置．11．在图甲中，根据实物图，在图乙的方框中画出相应的电路图．【分析】由图可知，两个灯泡并联，S1控制整个电路，S2控制灯L2，根据实物图画出电路图．【解答】解：分析实物图可以看出：电流从电源出发分成两支，一支经灯泡开关S2、L2；另一支经灯泡L1，然后共同经开关S1回到负极．如图所示：【点评】本题考查了根据电路图连接实物图和根据实物画出电路图，确定电路连接方式，一般采用电流流向法，即从电源的一极出发依次画出各电路元件．12．根据实物图在方框内画出电路图【分析】首先对电路进行分析，明确灯泡的连接关系及开关的控制作用，然后根据灯泡连接关系及开关位置画出电路图．【解答】解：由实物图知，电流从电源正极出发经开关S1分为两支，一支经灯泡L1，一支经开关S2、灯泡L2；然后共同回到负极．所以两只灯泡并联，电路图如下：【点评】此题考查的是根据实物图画电路图，属于基本技能，分析实物连接，明确连接关系，是画出正确电路图的关键．13．观察手电筒结构图，在虚线方框内画出对应的电路图．【分析】手电筒中，按钮向上推，灯泡发光，向下推，灯泡熄灭，相当于一个开关，干电池做电源，灯泡作为用电器，由金属外壳和弹簧连接起来．【解答】解：在手电筒中，按钮相当于开关，灯泡作为用电器，干电池为电源，金属外壳和弹簧相当于导线；所以这是灯泡的简单电路，电路图如图：【点评】本题考查根据实物图画电路图，根据实物图画电路图是整个初中物理的难点，也是中考必考的内容．14．请根据图中的实物图画出对应的电路图．（电路图中需标明各元件的符号）【分析】串联电路只有一条电流路径，并联有多条电流路径，根据实物电路图，应用分支法分析清楚电路结构，明确各电路元件的连接情况，然后根据实物电路图作出实验电路图．【解答】解：电流从正极出发分支，一支经灯泡L1、开关K1，另一支经开关K2、灯泡L2；两支电流汇合后经开关K3回到负极；即两灯泡并联，开关K3控制干路，开关K1控制灯L1所在支路，开关K2控制灯L2所在支路．根据实物图作出电路图，如图所示：．【点评】本题考查了根据实物电路图作实验电路图的问题，分析清楚电路结构、明确各电路元件的连接方式，是正确解题的前提与关键．15．根据实物图，在方框中画出电路图【分析】从实物图中可以看出两灯泡并联连接，开关控制干路，根据实物图画出电路图．【解答】解：读图可知，电流从电源的正极流出，经开关S后分为两条支路，故这是一个并联电路，如图所示：【点评】根据电流的流向法，明确串并联电路的性质，再结合元件的连接顺序来画电路图，是一般的步骤要求．16．将实物电路图转换成电路图．【分析】从实物图中可以看出，三灯泡并联，开关S分别控制L1、L2．然后按电路图连接实物图，注意导线不能交叉．【解答】解：由实物图可知，三灯泡并联，开关S分别控制L1、L2，从电源正极出发，先连接其中一个支路，然后再连接另一个支路，实物电路图如图所示：【点评】本题考查根据实物图画电路图，关键是分析出实物图中各个用电器的连接情况，这是本题的重点也是难点．17．画出如图对应的电路图．【分析】根据实物图可知，两灯泡并联，开关控制干路，电流表A1测量灯泡L1支路电流，电流表A2测量干路上的电流．【解答】解：由实物图可知，电流从电源的正极流出，分成两支：①一支经电流表A1、灯泡L1；②另一支经灯L2；然后再汇合到一起经电流表A2、开关回到电源的负极；电压表并联在L2两端，对照实物图完成电路图即可．如图所示：【点评】本题考查根据实物图画电路图，关键是分析实物图中电路的连接，本题的难点是分析出两灯泡和电压表的连接情况．18．（2015秋•湛江校级月考）在虚线框内画出图所示的实物图的电路图【分析】由实物图可知，定值电阻、滑动变阻器、电流表、开关串联，电压表测量定值电阻两端电压．【解答】解：从正极开始，依次连接开关、定值电阻、电流表、滑动变阻器，然后回到负极，电压表并联在定值电阻两端，如图：【点评】本题考查根据实物图画电路图，关键是知道实物图中各个用电器的连接方式．19．根据如图所示的实物连接图，在虚线框中画出相应的电路图．【分析】从实物图中可以看出两灯泡串联连接，电压表测灯泡L1两端电压，根据实物图用各元件符号表示即可，【解答】解：从电源正极出发，依次经过电流表、灯泡L1、开关、L2，然后回到电源负极，电压表并联在灯泡L1和电流表、开关两端，如图所示：【点评】本题考查根据实物图画电路图的能力，能正确识别电路的连接方式是画电路图的前提．20．根据如图所示的电路，请在虚框中画出这个电路的电路图．【分析】运用电流流向法，明确电路的基本连接方式和各元件所连接的具体位置和顺序，再按顺序作图，并保证电路图与实物图的连接顺序完全一致．【解答】解：由实物图可知，电流从电源的正极流出，先进入电流表，再分为两支，一支经开关S流经灯泡L1，另一支经灯泡L2，两支路的电流再汇合，最后回到电源的负极，如图所示：【点评】本题考查根据实物图画电路图，关键是会判断两灯泡的连接方式和开关的位置．21．（2016秋•武穴市校级月考）如图是我们日常生活中，拿在手上的随身电风扇的模拟实物图．它是由一个基本电路、外壳及辅助材料组成，请在方框内画出它基本电路的电路图．【分析】从实物图可以看出，基本电路由电源、开关和电动机组成．【解答】解：从实物图可以看出，基本电路由电源、开关和电动机组成；依次画出电源、开关、电动机，组成电路即可，如下图所示：【点评】本题考查根据实物图画电路图，难点是明白电路用电器的连接情况，根据实物图画电路图是整个初中物理的难点，也是重点．22．如图所示的电路中，电压表测的是灯L1两端的电压，请在线框中画出该实物图的电路图．【分析】由题意要求可知两灯泡串联，电压表并联在L1两端．【解答】解：按电流流向法，先画出电源，从电源的正极出发依次画出开关、灯泡L2、灯泡L1回到电源的负极，然后把电压表并联在灯泡L1的两端，如下图所示：【点评】本题考查根据题意画出电路图，可以根据电流流向法、按先串后并的原则进行连接．23．根据实物图1，画出电路图2．【分析】根据实物图可知，两灯泡并联，开关S1控制整个电路，S2控制L2，根据实物图完成电路图即可．【解答】解：电流从正极出发开始分支，一支经灯泡L1，另一支经开关S2、灯泡L2，然后两支汇合后经开关S1共同回到电源负极．如图所示：．【点评】本题考查根据实物图画电路图，关键是知道电路中各个用电器的连接情况，画电路图是初中物理的重点也是难点．24．根据实物图在虚线框中画出对应的电路图．【分析】从实物图中可以看出两灯泡并联连接，开关S1控制干路，开关S2控制L2，根据实物图画出电路图．【解答】解：从电源正极出发开始分路，一路经过灯泡L1，另一路经过L2和S2，然后共同经开关S1回到电源负极；如图所示：【点评】本题考查根据实物图画电路图的能力，能正确识别电路的连接方式是画电路图的前提．25．在实物图下方画出出与其对应的电路图：【分析】根据实物图明确电流的流向，确定电路的串并联性质，再画出相应的电路图，并且要求电路图与实物图相对应．【解答】解：甲图，电流从电源的正极出发，经开关S1开始分支，一支路经过S2、L1，另一支路经过L2、S3，然后两路汇合共同回到电源负极，如图所示：乙图，电流从电源的正极开始分支，一支路经过开关、L2，另一支路经过L3，然后两路汇合共同经过L1回到电源负极，如图所示：【点评】会识别串联电路和并联电路，知道电路中各元件的作用，会根据实物图完成电路图．26．在如图所示的电路中增加一根导线（用笔画线表示），使电路变为并联电路，并在右侧的虚线框中画出对应的电路图．【分析】各用电器首首相连、尾尾相连，电路有多条电流路径的连接方式是并联．【解答】解：当AC相连时，三灯泡首首相连、尾尾相连，组成并联电路，如下图所示：根据实物图可画出下面电路图，如图所示：【点评】本题主要考查了电路图的设计与实物电路的连接，在设计电路图时注意串联电路和并联电路的概念．在按照电路图连接实物电路时，可以从电源的一个极出发，注意各元件的连接次序也要与电路图相同．同时注意电表的使用规则．27．按实际电路画出电路图．【分析】（1）由实物左图可知，两灯泡并联，开关S1控制L1，S2控制干路，根据实物图完成电路图即可．（2）由实物右图可知，两灯泡并联，开关S1控制干路，S2控制L2，根据实物图完成电路图即可．【解答】解：左图：电流从正极出发经开关S开始分支，一支经灯泡L2，另一支经灯泡L1、开关S1，然后两支共同回到电源负极．如图所示：右图：电流从正极出发经开关S1开始分支，一支经灯泡L1，另一支经灯泡L2、开关S2，然后两支共同回到电源负极．如图所示：【点评】本题考查根据实物图画电路图，关键是知道电路中各个用电器的连接情况，画电路图是初中物理的重点也是难点．28．根据图所示电路，在方框内画出对应的电路图．【分析】电压表的内阻非常大，在识别电路时可以看成断路．先分析电路的连接方式和电压表的作用，由此画出电路图．【解答】解：由实物图知，两灯串联，电压表分别测两个灯泡两端电压，由此画出电路图如图所示：．【点评】此题考查了有关电路图的画法，在按实物图画电路图时，一定要正确分析电路，并注意电路元件的连接顺序．29．根据实物图，在旁边的方框内画出电路图．【分析】分析实物图，确定电路的串并联性质，明确电流的流向，再画出相应的电路图，并且要求电路图与实物图相对应．【解答】解：根据实物图可知，从正极出发经开关S2、电流表分两条支路，一支路经开关S1、灯泡L2；另一支路经灯泡L1；然后两路汇合共同回到电源负极；如下图所示：【点评】由实物图画电路图和由电路图连接实物图，一般都是采用电流流向法，即从电源的正极开始依次串联各电路原件或画出电路符号，若是并联再把并联的部分并到相应的位置即可．30．根据下面的实物连接图，在右面的方框内画出对应的电路图．【分析】运用电流流向法，明确电路的基本连接方式和各元件所连接的具体位置和顺序，再按顺序作图，并保证电路图与实物图的连接顺序完全一致．【解答】解：根据实物图可知，从正极出发开始分支，一支流向灯泡L1，另一支流向开关S2、灯泡L2，然后会合经过S1回负极，如图所示：【点评】本题考查根据实物图画电路图，关键是会判断两灯泡的连接方式和开关的位置．。

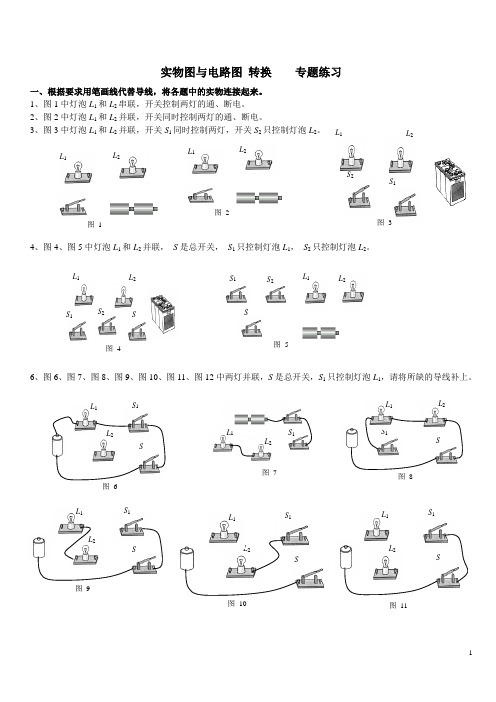

L 1 L 2 S 1 图 7实物图与电路图 转换 专题练习一、根据要求用笔画线代替导线，将各题中的实物连接起来。

1、图1中灯泡L 1和L 2串联，开关控制两灯的通、断电。

2、图2中灯泡L 1和L 2并联，开关同时控制两灯的通、断电。

3、图3中灯泡L 1和L 2并联，开关S 1同时控制两灯，开关S 2只控制灯泡L 2。

4、图4、图5中灯泡L 1和L 2并联， S 是总开关， S 1只控制灯泡L 1， S 2只控制灯泡L 2。

6、图6、图7、图8、图9、图10、图11、图12中两灯并联，S 是总开关，S 1只控制灯泡L 1，请将所缺的导线补上。

L 1L 2 图 2 L 1L 2S 1 图 3 S 2S 2 L 1 L 2 S 1图 4S S S 1 L 1 L 2 图 8S 1 SL 1L 2图 6L 1 L 2 S 1 S 2 S 图 5图 9 S 1 SL 1 L 2图 10 L 2 S 1 S L 1 S S 1 L 1 L 2 图 11L 1L 2 图 1L 1 L 2SLS 1S 2+ － D7、在图12中只接通开关S 时，两灯都亮，同时接通S 和S 1时L 1亮，L 2不亮。

8、在图13中，灯泡L 1和L 2并联， S 是总开关， S 1只控制灯泡L 1， S 2只控制灯泡L 2。

9、图14中在A 、B 两房间都能控制灯泡的通、断电。

10、图15中两灯泡并联，开关S 是总开关，电流表测通过L 1和L 2的总电流11.请根据下表中给出的信息，用笔画线代替导线将图15中实物图补充连接成完整电路．二、根据电路图连接实物图1.开关状态 灯泡发光情况闭合S ，断开S 1、S 2 L 1、L 2均不发光闭合S 、S l ，断开S 2 L 1发光、L 2不发光闭合S 、S 2，断开S 1 L 1不发光、L 2发光断开S ，闭合S 1、S 2 L 1、L 2均不发光L 1L 2 S 1 图12SL 1SS 2L 2 S 1 图 13 图 14 图 15BA 图152.3.根据图(a)的电路图，在图 (b)中画出对应的实物连接图．三、根据实物图，在下边方框中画出相应的电路图1.（1）（2）（3）2.根据实物电路图，作出电路图．L 1 L 2SL 1 L 2 S L 2S3、图17、图18中两灯泡并联，开关S 是总开关，电流表只测通过L 1的电流。

15 章电路1．在右侧虚框内画出图所示实物电路对应的电路图．2．根据如图所示的实物连线图，画出对应的电路图．（要求连线要横平竖直，尽量使电路图简洁美观）3．如图所示为一实物电路，请在方框内画出对应的电路图．4．在实验室，刘星连好了一个如图所示的电路，请你在虚线框中画出这个电路的电路图．5．根据如图所示的实物连接图，请在右框中画出电路图．（6）6．在如图所示的电路中只改动一根导线，使两只电流表分别测量干路和某条支路的电流，要求：在需改动的导线上打叉，用笔将改动后的导线画出，导线不要交叉．7．请根据图中所示的实物图，画出对应的电路图．8．如图所示为一实物电路，请画出所对应的电路图．9．在连接电路时，如发现有连接错误，不少同学习惯于将电路全部拆散，重新连接．其实，有时只要思考一下，拆除或改接某些导线就能解决问题．现在考考你，如图是某同学连接的电路：（1）如果合上开关，将出现现象（选填“断路”或“短路”）．除了两只灯都不亮以外，还会造成的不良后果．（2）对于这个电路，只须拆除一根导线，就能成为两灯串联的正确电路．请在要拆除的那根线上打上“×”号．10．根据图所示的电路图，用笔画线代替导线，连接实物电路（要求导线不能交叉）．11．用笔画线表示导线，按照图（甲）所示的电路图，将图（乙）中各元件连接起来．（导线不允许交叉）12．请根据如如图所示的电路，用笔画线作导线，将图中的实物连接起来使之完整．（13题）13．用笔画代替导线完成图中电路的实物连接．要求：两灯并联，开关控制整个电路，电流表测量通过L1、L2的总电流，导线不能交叉．14．在如图所示的电路中，有一根导线尚未连接，请用笔线代替导线补上．补上后要求：当电键K闭合时，两灯都发光，且电流表的示数不变．15．根据图（甲）所示的电路图，将图（乙）中的实物图用笔画线表示导线连接起来，在闭合开关后，如果A1的示数为0.5A，A2的示数为0.3A，通过L1、L2的电流各为A，A．16．如图是张华同学在“用电流表测电流”的实验中连接的电路 16题图（1）闭合开关，你会观察到灯泡L1、L2的发光情况是．（2）针对上述现象，你认为该电路存在的问题是：．（3）请你在原图上改动一根导线，使两只电流表分别测干路和支路电流．要求：在需要改动的导线上画“×”，将改动后的导线画出，导线不能交叉．17．在“用电流表测量电流”的实验中，某同学连接的电路如图所示：（1）闭合开关，观察到灯泡L1和L2的发光情况是；（2）针对上述现象，该电路存在的问题是；（3）请在原电路上只改动一根导线，使两只电流表分别测量干路和支路的电流（要求：在需要改动的导线上画“×”，用笔将改动后的导线画出，导线不交叉）．18．右图是实验室常用的一种电流表，其零刻度不在表盘的最左端．当导线a、b 分别与标有“一”和“3”的接线柱相连时，电流表指针偏转情况如图所示．此时，电流是从导线（填“a”或“b”）流入电流表，其示数是A．为了增大指针的偏转角度从而减小读数误差，应将导线a与标有“”的接线柱相连，b与标有“”的接线柱相连．19．（2016•天津）在研究并联电路的电路规律时，某次实验所用的实验器材如图1所示，请根据要求完成下列任务：（1）按照图2所示的电路图，以笔画线代替导线，完成图1的电路连接．（2）实验时，电流表A1，A2的示数如图3所示，通过L1的电流为A；若不计实验误差，请在图4中标出电流表A3的指针位置．20．（2011•贵阳）为了验证并联电路的电流特点．小薇设计了如图l所示的电路进行实验．（1）在连接电路时，开关应处于状态．（2）小徽先将电流表接在L1所在的支路上，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是：．（3）排除故障后，她测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如图2中甲、乙、丙所示，可读出I1=0.5A，I2= A，I= A．根据测量结果．在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是：．（写出关系式即可）（4）为了验证结论的普遍性，小薇采用了更换不同灯泡继续实验的方法进行验证，你还可以采用的方法是：．参考答案与试题解析1．（2009•广州）在右侧虚框内画出图所示实物电路对应的电路图．【分析】由实物图可以看出：电流从电源的正极出发，经过的灯L2、灯L1和开关S后，回到电源负极，因此该电路为串联电路，用导线按实物图的顺序将各元件依次连接即可．【解答】解：由分析知：电路为串联电路，用导线将电源、开关以及灯泡连接起来，作图如下：2．（2013•兰州）根据如图所示的实物连线图，画出对应的电路图．（要求连线要横平竖直，尽量使电路图简洁美观）【分析】先分析各元件的连接方式，然后用导线将各元件依次连接起来，根据实物图完成电路图即可．【解答】解：根据实物图可知，从正极出发分两条支路，一支路经开关S2、灯泡L2；另一支路经灯泡L1；然后两路汇合共同经过开关S1回到电源负极；如下图所示：3．（2009•沈阳）如图所示为一实物电路，请在方框内画出对应的电路图．【分析】两灯泡并联，开关控制整个电路，电流表测量干路中的电流；根据实物图画出电路图即可．【解答】解：L1与L2并联，开关和电流表分别串联在干路中；如图所示4．（2009•平原县）在实验室，刘星连好了一个如图所示的电路，请你在虚线框中画出这个电路的电路图．【分析】由实物图可知，从电源开始分支，一支经电流表、开关、灯泡L1回到负极，另一支经灯泡L2回到负极，两只灯泡并联．【解答】解：两只灯泡并联，电流表测量灯泡L1电流，开关控制灯泡L1，如图：5．（2009•青海）根据如图所示的实物连接图，请在右框中画出电路图．【分析】从实物图上可以看出，两只灯泡并联；电流表测量通过灯泡L1的电流；开关控制灯泡L1．【解答】解：从正极开始分支，一支经灯泡L2直接回到负极；另一支经电流表、开关、灯泡L1回到负极；如图：6．（2008•大庆）在如图所示的电路中只改动一根导线，使两只电流表分别测量干路和某条支路的电流，要求：在需改动的导线上打叉，用笔将改动后的导线画出，导线不要交叉．【分析】开关同时控制两盏电灯、一个电流表测通过两灯的总电流，所以开关和电流表必须接在干路；一个电流表测量一个灯泡中的电流，所以接在支路上．因此将两个电流表相连的导线，改接为符合要求的连接．【解答】解：一个电流表接在干路上，一个电流表接在支路上，因此将支路电流表与干路电流表正接线柱相连的导线改接负接线柱；如图所示7．（2015•永州）请根据图中所示的实物图，画出对应的电路图．【分析】根据实物图可知，两灯泡并联，电流表A2测量干路电流，电流表A1测量L2支路电流．【解答】解：从正极开始连接，依次是开关、电流表A2；然后分支，一支经灯泡L1回到负极；另一支经灯泡L2、电流表A1回到负极；如下图所示：．8．（2010•兰州）如图所示为一实物电路，请画出所对应的电路图．【分析】由实物图可知，两只灯泡并联，开关S1控制灯泡L1，开关S2控制灯泡L2，开关S控制干路，电流表测量干路电流．【解答】解：L1L2并联，开关S1与灯泡L1串联在一个支路中，开关S2与灯泡L2串联在另一支路中，开关S控制整个电路，电流表串联在干路中，电路图如图：9．（2008•泰州）在连接电路时，如发现有连接错误，不少同学习惯于将电路全部拆散，重新连接．其实，有时只要思考一下，拆除或改接某些导线就能解决问题．现在考考你，如图是某同学连接的电路：（1）如果合上开关，将出现短路现象（选填“断路”或“短路”）．除了两只灯都不亮以外，还会造成电流表和电源烧坏的不良后果．（2）对于这个电路，只须拆除一根导线，就能成为两灯串联的正确电路．请在要拆除的那根线上打上“×”号．【分析】（1）根据电路的状态和电路的故障判断和改正知识分析．电源短路是指电源两极不经过用电器直接连通的电路，会损坏电源．（2）把几个用电器首尾相接，连入电路就是串联．【解答】解：（1）合上开关，将出现短路现象，会使电流表和电源烧坏；（2）如图：故本题答案为：短路、电流表和电源烧坏．10．（2009•兰州）根据图所示的电路图，用笔画线代替导线，连接实物电路（要求导线不能交叉）．【分析】把L2与S2串联后，再与L1并联，电流表、开关S1串联在干路中．【解答】解：11．（2008•兰州）用笔画线表示导线，按照图（甲）所示的电路图，将图（乙）中各元件连接起来．（导线不允许交叉）【分析】电铃和灯泡并联，开关K2控制电铃，开关K1控制整个电路，对照电路图连接实物图．【解答】解：电流从正极出发经过开关K1后，分为两个支路，一条支路是经灯泡直接回到负极，另一条经过开关K2到电铃，然后回到负极．实物图如图：12．（2006•南京）请根据如如图所示的电路，用笔画线作导线，将图中的实物连接起来使之完整．【分析】根据电路图连接实物，即从电源正极开始，按照电流的方向进行连线，最后回到电源负极．【解答】解：如图所示13．（2014•贵阳）用笔画代替导线完成图中电路的实物连接．要求：两灯并联，开关控制整个电路，电流表测量通过L1、L2的总电流，导线不能交叉．【分析】由题意可知，两灯泡并联，开关控制整个电路、电流表测通过两灯的总电流说明开关和电流表位于干路．【解答】解：两灯泡并联，电流表位于干路，然后与开关和电源组成电路，如下图所示：14．（2002•上海）在如图所示的电路中，有一根导线尚未连接，请用笔线代替导线补上．补上后要求：当电键K 闭合时，两灯都发光，且电流表的示数不变．【分析】根据题目要求可知，电流表测量灯泡L1的电流，开关控制灯泡L2，两只灯泡并联．【解答】解：如图：从正极开始分支，一支经电流表、灯泡L1回到负极，另一支经开关、灯泡L2回到负极．15．（2006•天津）根据图（甲）所示的电路图，将图（乙）中的实物图用笔画线表示导线连接起来，在闭合开关后，如果A1的示数为0.5A，A2的示数为0.3A，通过L1、L2的电流各为0.2A，0.3A．【分析】根据实物的电路连接进行分析，即两个灯泡并联连接，开关控制整个电路，A1测量干路电流，A2测量L2中的电流；根据并联电路电流的规律进行分析，即干路电流等于支路电流之和．【解答】解：使两个灯泡并联连接，开关控制整个电路，A1测量干路电流，A2测量L2中的电流；根据电流流向进行连接，即从正极出发，最后回到电源负极．如图所示因为A1测量干路电流，A2测量L2中的电流，所以I2=0.3A，I1=I﹣I2=0.5A﹣0.3A=0.2A．故答案为：0.2，0.3．16．（2005•呼和浩特）如图是张华同学在“用电流表测电流”的实验中连接的电路（1）闭合开关，你会观察到灯泡L1、L2的发光情况是L2发光，L1不发光．（2）针对上述现象，你认为该电路存在的问题是：电流表A1将灯泡L1短路．（3）请你在原图上改动一根导线，使两只电流表分别测干路和支路电流．要求：在需要改动的导线上画“×”，将改动后的导线画出，导线不能交叉．【分析】（1）分析电路可知，电流表A1将灯泡L1短路，电流表A1与L2串联，所以L2发光，L1不发光；（2）因为电流表A1将灯泡L1短路，所以L2发光，L1不发光；（3）根据两只电流表分别测干路和支路电流，就要求一个电流表在干路，一个在支路对电路进行改动．【解答】解：（1）因为电流表A1将灯泡L1短路，所以L1不发光；电流表A1与L2串联，所以L2发光；（2）该电路存在的问题是：电流表A1将灯泡L1短路；（3）根据一个电流表在干路，一个在支路，将A2的0.6接线柱改到开关的右侧接线柱即可（如图所示）故答案为：（1）L2发光，L1不发光；（2）电流表A1将灯泡L1短路；（3）如图．17．（2003•哈尔滨）在“用电流表测量电流”的实验中，某同学连接的电路如图所示：（1）闭合开关，观察到灯泡L1和L2的发光情况是L2亮、L1不亮；（2）针对上述现象，该电路存在的问题是L1被短路；（3）请在原电路上只改动一根导线，使两只电流表分别测量干路和支路的电流（要求：在需要改动的导线上画“×”，用笔将改动后的导线画出，导线不交叉）．【分析】（1）（2）运用电流流向法，查看电流在电路中的流通路径，通过判断电路的构成情况来分析存在的问题．（3）图中接错的地方有：A2接线柱的连接方式有误，且A2、L1所在支路被短路．只允许改其中一条导线，就应考虑A1、A2之间的导线；由图知：通过A2的电流需从“+”流入，“0.6”流出，因此将A1、A2之间的连线改接到灯L2右接线柱或开关的右接线柱即可．【解答】解：（1）由图知：电流从电源正极出发，流经电表A1、灯L2、开关后回到负极，而电流表A2、L1串联后与电流表A1并联，被短路，因此电流表A2无示数、灯L1不亮，L2亮．（2）由（1）知：L1被短路了，故不亮；（3）通过分析可以得出，应将A1、A2之间的接线改接到A2（“0.6端”）和灯L2（右接线柱）上，如图：故答案为：（1）L2亮、L1不亮；（2）L1被短路．（3）如图．18．（2014•株洲）右图是实验室常用的一种电流表，其零刻度不在表盘的最左端．当导线a、b 分别与标有“一”和“3”的接线柱相连时，电流表指针偏转情况如图所示．此时，电流是从导线 a （填“a”或“b”）流入电流表，其示数是0.4 A．为了增大指针的偏转角度从而减小读数误差，应将导线a与标有“0.6 ”的接线柱相连，b与标有“﹣”的接线柱相连．【分析】使用电流表测量电路电流时，必须：使电流表与用电器串联；电流从正接线柱流入，从负接线柱流出；根据电流大小选择合适的量程．【解答】解：由图知，电流表指针偏向了0刻度线的左侧，原因是正负接线柱接反了，也就是电流从导线a进入了电流表；此时电流表选择的是0～3A量程，对应的分度值为0.1A，此时的示数是0.4A；为测量正确并且读数误差较小，需要改变进入电流表的电流方向，改接小量程，所以需要将导线a与标有“0.6”的接线柱相连，b与标有“﹣”的接线柱相连．故答案为：a；0.4；0.6；﹣．19．（2016•天津）在研究并联电路的电路规律时，某次实验所用的实验器材如图1所示，请根据要求完成下列任务：（1）按照图2所示的电路图，以笔画线代替导线，完成图1的电路连接．（2）实验时，电流表A1，A2的示数如图3所示，通过L1的电流为0.3 A；若不计实验误差，请在图4中标出电流表A3的指针位置．【分析】（1）根据电路图连接实物电路；（2）看清量程和分度值，读出示数；利用并联电路电流特点求出干路电流表示数，在图上画出指针位置即可．【解答】解：（1）根据电路图可知，两灯并联，A1测量L1的电流，A2测量L2的电流，A3测量干路电流，S控制整个电路，连接如图1所示；（2）电流表A1的量程为0～0.6A，分度值为0.1A，此时示数为0.3A，故通过L1的电流为0.3A；A2量程为0～0.6A，分度值为0.1A，此时示数为0.5A，根据并联电路电流特点：干路电流等于各支路电流之和，则A3示数为0.3A+0.5A=0.8A，指针位置如图2所示．故答案为：（1）如图1所示；（2）0.3；如图2所示．20．（2011•贵阳）为了验证并联电路的电流特点．小薇设计了如图l所示的电路进行实验．（1）在连接电路时，开关应处于断开状态．（2）小徽先将电流表接在L1所在的支路上，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是：L1或电流表开路．（3）排除故障后，她测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如图2中甲、乙、丙所示，可读出I1=0.5A，I2= 0.52 A，I= 1 A．根据测量结果．在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是：I=I1+I2．（写出关系式即可）（4）为了验证结论的普遍性，小薇采用了更换不同灯泡继续实验的方法进行验证，你还可以采用的方法是：用改变电源电压继续实验的方法进行验证．【分析】（1）应用已有的安全用电原则分析可知开关应是断开的．（2）在题干已给信息的基础上，只有对L1所在的支路故障分析，所在的支路进行短路或断路两种情况逐一分析，便可得出．（3）读出图中电流表的示数，对数据分析即可．（4）为了验证结论的普遍性，应从改变电路中的电流来入手，得出除了更换不同灯泡之外，能改变电路中电流的方法即可得出答案．【解答】解：（1）根据安全用电的原则，连接电路的过程中电路应该是断开的．（2）题干中，闭合开关灯L2发光，但灯L1不发光，电流表的示数为零；如果是L1所在的支路出现短路，有三种情况：①如果L1和电流表同时短路，灯泡L2也不会发光，②如果只是L1短路，灯L2不发光，电流表有很大的示数，③如果只是电流表短路，电流表示数为零，但L1和L2都发光；以上三种短路情况都不符合题意，所以L1所在的支路不是短路故障．如果L1所在的支路某处出现开路故障，则不发光，电流表无示数，不影响L2所在的支路，L2照常发光，所以只能是L1或电流表开路．（3）读出乙和丙的示数分别为I2=0.52A、I=1A在误差范围内I=I1+I2．（4）为了验证结论的普遍性，改变电路中的电流还可以采用的方法是用改变电源电压继续实验的方法进行验证．故答案：（1）断开（2）L1或电流表开路（3）0.52、1、I=I1+I2（4）用改变电源电压继续实验的方法进行验证．（其他合理答案均可）。
