机械制图学习点津及巩固训练5-7章

第五章组合体视图◆知识结构框架叠加类相贴组合体的组合形式及外表连接关系：1、组合形式切割类2、外表连接关系相切综合类相交棱柱截交线平面体截交线截交线棱锥截交线圆柱截交线形体外表交线曲面体截交线圆锥截交线圆球截交线D≠d时的相贯线相贯线两圆柱垂直相交时的相贯线组合体D=d时的相贯线叠加类组合体的投影画法组合体的投影画法切割类组合体的投影画法尺寸标注的根本要求组合体的尺寸注法尺寸基准及尺寸分类尺寸布置要求形体分析法识读组合体视图：1、根本方法2、读图步骤3、补视图和补缺线线面分析法◆知识要点1、组合体的概念：由两个或两个以上的根本几何体构成的物体称为组合体。

2、组合体的组合形式：叠加型、切割型、综合型；外表连接形式：相贴、相切、相交。

3、截交线：由平面截切几何体所形成的外表交线。

求截交线的实质就是求截平面与立体外表一系列公有点的集合。

4、相贯线：两个几何体互相贯穿所形成的外表交线。

求相贯线的实质就是求两立体外表一系列公有点的集合。

求截交线和相贯线的作图步骤如下：⑴分析形体的外表性质，根据根本形体的投影，求出外表交线的特殊点，以确定外表交线的范围。

⑵选择适当的辅助平面，在特殊点之间的适当位置求出一定数目的一般点。

⑶根据外表交线在根本形体上的位置判断可见性。

⑷根据可见性的判断结果，依次光滑连接各点的同面投影，即得外表交线的投影。

5、组合体视图的画法：首选主视图。

用形体分析法画组合体视图就是将比较复杂的组合体分解为假设干个简单的根本几何体，按其相互位置画出每个根本几何体的视图，将这些视图组合起来，即可得到整个组合体的视图。

6、形体分析法标注组合体尺寸就是将组合体分解为假设干个根本几何体后，逐个标出其定形尺寸及定位尺寸，然后标出组合体的总体尺寸。

通常容易遗漏的是定位尺寸，因此在标注和检查尺寸时应特别注意〔要求：正确、完整、清晰〕。

7、形体分析法看组合体视图就是通过形体分析法将组合体分解为假设干个根本几何体，分别想象出它们的形状，从而想象出整体形状。

①几个视图联系起来一起看①认识视图，抓住特征形体分析法②分析投影，抓住特征读图的根本要领②明确视图中线条和线框的含义③综合起来，想象整体读图的根本方法①用形体分析法先做主要分析③善于构思物体的形状线面分析法②用线面分析法再做补充分析③综合起来，想象整体组合体的画图和读图方法主要是运用形体分析法。

由于组合体的根本形体经常是不完整的，有外表交线出现，故还要从外表交线入手，运用线面分析法进行分析。

并注意：画图时求交线，看图时分析交线，标注尺寸时不注交线。

8、画第三视图、补缺线一般步骤：分析视图想象立体形状，使视图表达更完整。

◆稳固训练§5-1组合体的概念和分析方法一、填空题1、称为组合体。

2、画、看组合体的视图时，通常按照组合体的结构特点和各组成局部的相对位置，，，。

这种分析组合体的方法叫做。

3、是指导画图和读图的根本方法。

§5-2组合体的组合形式一、填空题1、无论那种形式构成的组合体，其连接形式都可归纳为、、和不共面四种情况。

如不共面，那么两根本体之间分界线。

当两形体的结合平面平齐时，两者之间线隔开。

二、选择题1、在以下五组视图中，正确的两组视图是〔〕2、补画以下组合体外表交线。

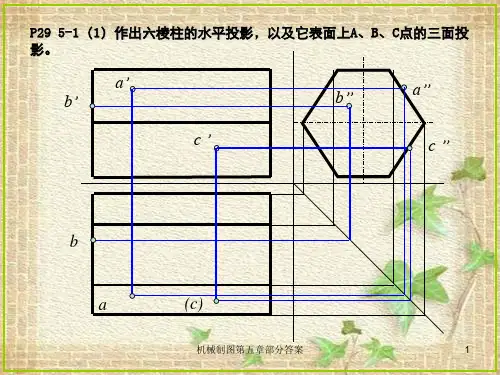

§5-3 截交线一、填空题１、截交线的根本性质是：⑴⑵。

二、作图题1、根据两视图，联想截交线形状，补全三视图及缺线。

①②③④⑤⑥⑦⑧⑨⑩§5-4 相贯线一、填空1、相贯线的根本性质是：⑴⑵。

2、画相贯线常采用的方法是。

3、实际选择辅助平面时，多项选择用与投影面的平面作辅助平面。

二、作图题1、补画视图中的相贯线〔找点作图〕2、用简化画法补画视图中的相贯线⑴⑵3、选择正确的左视图⑴〔〕⑵〔〕§5-5组合体视图的画法一、填空题1、视图应能较全面的反映组合体各局部的形状特征以及它们的相对位置。

2、画图的先后顺序，一般是从主视图到俯视图和左视图；先画局部，后画局部；先画的局部，后画的局部；先画主要的，后画。

二、作图题1、根据立体图画出物体的三视图，以箭头所示方向为主视图的观察方向，并标注尺寸，尺寸从立体图上量取，取整数。

①②§5-6组合体的尺寸标注一、填空题1、所谓尺寸清晰，即尺寸的布置应作到、相对集中和。

2、标注尺寸的根本要求是、、。

3、组合体的尺寸包括尺寸、尺寸、尺寸。

4、标注尺寸的起点称为。

5、圆的直径一般注在投影为的视图上，圆弧的半径那么应注在投影为的视图上。

二、判断题〔〕1、组合体有长、宽、高三个方向的尺寸，每个方向至少有一个尺寸基准。

〔〕2、组合体的总体尺寸一定要注写齐全。

三、标注尺寸1、标注尺寸〔数值从图中量取，取整数〕⑴⑶⑵2、标注尺寸〔数值从图中量取，取整数〕⑴ ⑷⑵⑶四、根据投影分析三视图，并进行尺寸分析。

§5-7看组合体视图一、填空题1、读图的根本方法是和。

2、视图中的线条表示的含义：①面与面的投影；②具有的面的投影；③回转体的投影。

视图中的封闭线框表示的投影。

3、仅由二个视图唯一确定物体的空间形状。

二、简答题1、简述读图的根本要领？2、简述用形体分析法看视图的步骤及方法？三、做图题1、根据物体的三视图，找出对应的轴测图〔在括号中填写对应的序号〕⑴〔〕⑵〔〕⑶〔〕⑷〔〕⑸〔〕⑹〔〕⑺〔〕⑻〔〕⑼〔〕⑽〔〕⑾〔〕⑿〔〕A B C D E FG H I J K L2、据轴测图找出三视图〔在括号中填写对应的序号〕。

⑴〔〕⑵〔〕⑶〔〕⑷〔〕⑸〔〕⑹〔〕⑺〔〕⑻〔〕⑼〔〕⑽〔〕⑾〔〕⑿〔〕A B C D E FG H I J K L２、根据三视图，利用投影原理对线条，找图框，想形体，判别几何体的相对位置，并在圆圈内写出对应数字。

⑴几何体名称判断几何体的相对位置⑵几何体名称判断几何体的相对位置①---长方体①与③比前后①---带凹弧三角体①与③比左右②---长方体③在①；②---带孔圆柱体①在③；③---三角体②与③比上下③---长方体和三角体③与④比上下④---带圆孔的圆头长方体③在②；④---带两个小孔的长方体③在④；③与④比左右①与④比上下④在③。

①在④。

§5-8 补视图和补缺线一、补画第三视图1、参照轴测图，根据给定的一个视图补画另外两个视图〔有多种答案，至少画出4个〕①②③④2、根据主俯视图，补画左视图，表示四个不同形状的组合体。

⑴⑵⑶⑷3、由视图补画第三视图。

⑴⑵⑶⑷二、补缺线1、参照轴测图，补全三视图中漏画的图线。

⑴⑵⑶⑷2、补全三视图中漏画的图线，并试着画出轴测图。

⑴⑵⑶⑷⑸⑹⑺⑻第二次板图作业1、目的、内容：进一步理解物与图的对应关系，运用形体分析的方法，根据轴测图〔或模型〕绘制组合体的三视图，并标注尺寸。

2、要求：完整地表达组合体的内外形状。

标注尺寸要齐全，清晰，并符合国家标准。

3、图名：轴承座。

4、图幅：A3图纸。

比例：1：2。

5、绘图步骤与本卷须知：⑴对所绘形体进行形体分析，选择主视图，按轴测图所注尺寸〔或模型实体大小〕布置三个视图位置〔注意视图之间预留标注尺寸的空间〕，画出各视图的对称中心线和底面〔顶面〕。

⑵逐步画出组合体各局部三视图。

⑶标注尺寸时注意不要照搬轴测图上标注的尺寸，要重新考虑视图上的尺寸布置，以尺寸齐全、注法符合标准、配置适当为原那么。

6、完成底稿，经仔细校核后用铅笔加深。

7、图面质量与标题栏的要求，同第一次的板图作业。

第六章图样的根本表示法◆知识结构框架根本视图和向视图视图局部视图斜视图全剖视图种类半剖视图局部剖视图剖视图单一剖旋转剖机件的表达方法剖切方法阶梯剖复合剖斜剖移出断面图断面图重合断面图局部放大图其他表达方法简化画法◆知识要点：用字母和箭头表示要表达的部位和投射方向如“2、画图时，对机件结构要进行详细的形体分析，对表示方案的选择，应首先考虑看图方便，并在完整、清晰地表达机件各局部形状和结构的前提下，力求画图简便。

◆稳固训练§6-1机件外部形状的表达—视图一、填空题1、根据有关国家标准和规定用正投影法绘制的图形称。

2、视图包括、、和斜视图四种。

3、是可以自由配置的视图。

4、是将机件的某一局部向根本投影面投影所得的视图；表达物体上某些倾斜结构的外形应选用_______视图。

5、机件常用的表达方法有、、、局部放大图，其他表达方法等。

6、六个根本视图是____________、_____________、____________、____________、____________、____________。

二、作图题1、根据轴侧图，配置A、B、C、D、E、F六个方向的视图。

2、选择正确的左视图和右视图，并做F向视图。

3、选择正确的A向局部视图。

4、指出图中的错误，做出正确的标注及图形。

5、画出指定方向的斜视图。

§6-2机件内部形状的表达——剖视图一、填空题1、按剖切范围的大小，剖视图可分为、、。

2、按剖切面的种类，剖视图可分为、、。

3、半剖视图常用来表达的对称机件。

4、局部剖视图中，机件剖开局部与未剖开局部的分界线用_________线表示; 半剖视图中，机件剖开局部与未剖开局部的分界线是________线。

二、判断题〔〕1、半剖视图中视图与剖视图的分界线是细点划线。

〔〕2、剖视图包括：全剖、半剖、局剖、斜剖视图。

〔〕3、剖视图上绝不可以画虚线，以保证视图清晰。

〔〕4、旋转剖强调的是“先剖开，后旋转，再投影〞。

〔〕5、画剖视图时，在剖切面后的可见轮廓线应画出。

三、做图题1、在以下的五组视图中，其正确的两组视图是( )2、补全剖视图中的漏线。

3、完成全剖视的主视图。

4、将主视图改画成半剖视图。

5、选择正确的主视图。

6、选择正确的局部剖视图。

⑴⑵⑴⑵7、用几个平行的剖切平面将主视图画成全剖视图。

8、用几个相交的剖切平面将主视图画成全剖视图。

9、选择正确的主视图。

⑴⑵ ⑶§6-3断面图一、填空题1、仅画剖切面与物体接触局部的图形，称为，按配置的位置不同，可将其分为和。

2、断面图与剖视图的区别是。

二、判断题〔〕1、剖切位置符号用短粗线表达；通用剖面线、重合断面轮廓线用细实线表达。

〔〕2、移出断面图配置在视图轮廓之外，且轮廓线用细实线绘制。

〔〕3、剖切平面通过非圆孔，会导致出现完全别离的两个断面时，此结构按剖视图绘制。

〔〕4、重合断面的轮廓线用粗实线绘制。

〔〕5、移出断面图按投影关系配置，中间没有其他视图隔开，标注时可以省略箭头。

三、做图题1、作A—A断面图和B—B断面图〔键槽深4 mm〕。

2、选择正确的断面图，在括号内打√号。

§6-4起他表示法一、判断题〔〕1、肋、轮辐纵向剖切时仍应画出剖面符号。

〔〕2、局部放大图可根据需要画成视图，剖视图，断面图，它与被放大部位的表达方式无关。
