土工织物施工工艺框图及说明

滨州港海港区防波堤工程（二期）施工四标段土工织物施工方案滨州港防波堤（二期）工程项目经理部二零一三年九月五日土工织物施工方案一、分项工程概况砂垫层上打设完塑料排水板后，铺设高强土工格栅和高强土工布各一层。

土工格栅和土工布铺设总面积各约为223237m2。

拟采用四艘铺排船铺设。

二、编制依据2.1滨州港海港区防波堤工程（二期）施工四标段工程施工图设计文件；2.2滨州港海港区防波堤工程（二期）施工四标段施工组织设计；2.3项目部的技术装备和施工能力。

2.4相关的规范及技术标准：（1）、《工程建设标准强制性条文（水运工程部分）》；（2）、《防波堤设计与施工规范》（JTS154-1-2011）；（3）、《水运工程质量检验标准》（JTS257-2008）；2.5国家有关部门颁发的消防、安全、文明施工生产等相关规定，结合该工程特点本公司制定的安全生产、文明施工等规定。

三、施工工艺3.1工艺流程施工准备→土工织物缝制、绑扎→土工织物打卷→土工织物装船→水上运输→铺排船驻位→土工织物卷展开→铺设土工织物→压袋装碎石→施工验收。

3.2施工方法1 土工格栅和土工布的制作1）单块土工格栅和土工布的制作宽度为铺排船一次铺设宽度为50m左右，长度为设计铺设长度并留有余量。

土工格栅和土工布铺设长度不得接长，整块土工格栅和土工布制作时宽度方向采取绑扎进行连接。

2）原材料要求土工材料技术指标分别见表4、表5表 4 长丝机织土工布规格性能表表5 高强经编土工格栅技术参数2 施工方法1）采用人工、机械、船舶相结合的方式进行铺排作业。

①土工格栅和土工布径向（纵向）平行围堰的宽度方向铺设，即抗拉强度大的方向沿堤的横断面方向。

②土工格栅和土工布铺设前清除水下突起物，土工格栅和土工布定位后，要及时压铺碎石垫层，防止位移。

③土工格栅和土工布在断面横向内不得接长，纵向采取可靠措施进行连接，土工格栅和土工布铺设时应进行平整，不得留有皱褶，以保证堤身变形过程中充分发挥抗拉强度。

土工织物的施工规范
QB/SNGSG—2004 页码:1/2
铺设前准备工作:
1
.
1.1 地基处理:场地应平整,场地上的杂物应清除干净.
1.2 备料,按设计尺寸合理调度宽幅.
2.铺设及搭接方法:
2.1 铺放应平顺,松紧适度,并应与土面接触.
2.2坡面上铺设宜自下而上进行。

在顶部和底部应予固定，坡面上应设有防滑
钉，并应随铺随压重。

2.3 有损坏处,应修补或更换,相邻片连接一般有搭接和缝合两种方法,搭接
宽度一般为300㎜,缝合一般用包缝机缝合,对可能发生位移处应缝接,
不平地,软土上和水下铺设搭接宽度应适当增大,不小于500㎜,水流处
上游片应铺在下游片上.
2.4 与岸坡和结构物连接处应结合良好.
2.5 铺设人员不应穿硬底鞋.
3.回填:
3.1 及时回填土料,回填土石块最大落高不得大于300㎜,重土石块不应在坡
面上滚动下滑.
3.2 填土的压实度应符合设计要求,回填300㎜松土层后,轻碾压实.。

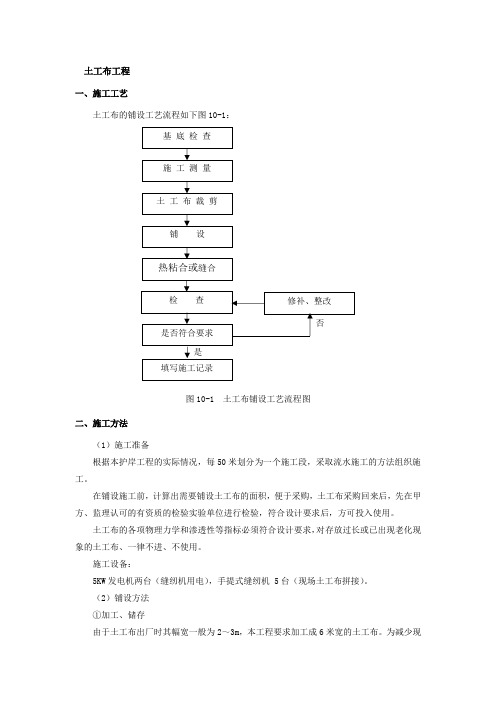

土工布工程一、施工工艺土工布的铺设工艺流程如下图10-1：图10-1 土工布铺设工艺流程图二、施工方法（1）施工准备根据本护岸工程的实际情况，每50米划分为一个施工段，采取流水施工的方法组织施工。

在铺设施工前，计算出需要铺设土工布的面积，便于采购，土工布采购回来后，先在甲方、监理认可的有资质的检验实验单位进行检验，符合设计要求后，方可投入使用。

土工布的各项物理力学和渗透性等指标必须符合设计要求，对存放过长或已出现老化现象的土工布、一律不进、不使用。

施工设备：5KW 发电机两台（缝纫机用电），手提式缝纫机 5台（现场土工布拼接）。

（2）铺设方法①加工、储存由于土工布出厂时其幅宽一般为2～3m ，本工程要求加工成6米宽的土工布。

为减少现基 底 检 查施 工 测 量土 工 布 裁 剪铺 设热粘合或缝合检 查 是否符合要求填写施工记录修补、整改否是场工作量，加快施工速度，根据需铺设的面积，先将土工布缝接加工成铺设形状，土工布缝接时用工业缝纫机和强度≥150N的尼龙线缝合，接缝处采用包缝或丁缝。

土工布缝接加工好后，卷成卷，并予以覆盖，防止受太阳紫外线照射而老化，强度降低，影响土工布的铺设质量。

②地面平整为了便于土工布的铺设，铺土工布前，对倒滤层碎石表面先进行平整，其局部平整度不大于100mm。

对于有过大的凸凹不平的地方，用人工整平后再铺土工布，使土工布能与碎石面紧贴，可使得土工布处于较好的状态，以免影响土工布的铺设质量；进行自检测量，符合要求后上报监理工程师，通过现场监理工程师确认后，再进行铺设。

④土工布铺设土工布采用汽车运至铺设地点，人工进行铺设。

土工布铺设时，沿着碎石表面进行铺设，铺设方向与护岸推进方向一致。

相邻土工布的搭接长度不小于1m。

根据临时护岸施工的现状，土工布的铺设分两次铺设成型，部土工布铺设时，应留有不小于0.5m的宽度，以便第二次土工布铺设时能够顺利搭接；第二次铺设到设计标高位置，第二次铺设时底边应与第一次相互衔接，搭接长度应满足设计要求。

土工织物施工方案1. 引言土工织物是一种特殊的材料，广泛应用于土壤工程中的隧道、堤坝、挡土墙等工程中。

其具有良好的筛选、隔离和排水性能，能够有效地改善土壤的力学性能，提高工程的稳定性和耐久性。

本文旨在提供一份土工织物施工方案，以指导施工人员在实际工程中正确使用土工织物。

2. 施工前准备在进行土工织物施工之前，需要进行一系列的准备工作，包括但不限于以下内容：2.1. 现场勘测在施工前，必须对施工现场进行详细的勘测和测量。

根据现场的地形、土质、排水条件等因素，确定土工织物的种类、规格和施工方式。

2.2. 材料采购根据工程设计要求和施工方案确定土工织物的种类和规格，并针对实际施工情况进行材料采购。

确保所采购的土工织物符合相关标准，并具备良好的质量保证。

2.3. 设备准备土工织物施工需要一定的施工设备，包括但不限于铺设机、卷筒、割布机等。

在施工前需要检查这些设备的工作状态，确保可以正常使用。

2.4. 施工人员培训施工人员需要具备一定的专业知识和技能，以确保施工质量。

在施工前，应对施工人员进行相关培训，使其了解土工织物施工的操作流程和注意事项。

3. 施工流程3.1. 土壤准备在开始施工之前，需要对土壤进行必要的处理。

首先，清除表面的杂草和杂物，确保土壤表面平整。

然后，根据需要，在土壤表面铺设一定厚度的砂层，以提供基础支撑。

3.2. 土工织物铺设在土壤准备完成后，开始进行土工织物的铺设。

具体的施工步骤如下：1.根据现场勘测结果和设计要求，确定土工织物的位置和尺寸。

2.将土工织物从卷筒上展开，进行初步调整，使其与设计要求相符。

3.使用割布机将土工织物割裁成所需的尺寸。

4.将土工织物从起始点开始铺设，保持其平整且紧密贴合于土壤表面。

5.在铺设过程中，根据需要采用固定措施，如使用钉子或钩子将土工织物固定在土壤上，以防止其移动。

6.在土工织物的接头处，使用重叠或焊接等方法进行连接，确保接头的牢固性和密封性。

7.在土工织物铺设完成后，对其进行检查，确保没有明显的破损或松动。

表5主要分项工程施工工艺框图1 路基工程1．1路基填土施工工艺1.1.1路基填土施工工艺框图（附后）1.1.2路基填土施工工艺框图说明1）压实工艺:①填方施工自场地最低处开始，水平分层碾压。

分段接缝做成斜坡形，碾迹重叠0.5-1.0m，上下层错缝2m。

②首次摊平以轻型推土机进行，轻型压路机初压，重型压路机以2km/h的速度慢走轻压，而后振动碾压。

③填方边坡宽填0.5m，碾压完成后人工刷修边坡。

④压路机碾压由两侧向中间进行，轮迹重叠20cm，避免漏碾。

⑤)平碾碾压一层完毕后，表层精平。

表面太干时洒水润湿。

⑥填方按高度的3%予留沉降量，并根据工程实际试验调整。

1.2路基填石施工工艺框图1.2.1路基填石施工工艺框图（附后）1.2.2路基填石施工工艺框图说明路基石方填筑的工艺在总体上同路基土方填筑相同，不同的工艺要求如下：①填筑粒料的开挖：填石粒料由路堑石方爆破而成，严格控制爆破的质量和效果，使石块粒径达到规定的要求。

②填筑路堤：路堤填筑前采用大块石料进行边坡的码砌。

码砌宽度按路堤填筑高度决定。

堤核采用碎石按照每层0.5m厚度摊平碾压。

石块大面朝下摆设平稳、紧密靠拢，所有缝隙以小石块或石屑填缝。

③压实：采用重型振动压路机分层洒水压实。

压实时继续用小石块或石屑填缝，直至压实层顶面稳定，不再下沉（无轨迹）、石块紧密、表面平整为止。

压实度由压实遍数控制，施工中严格按照试验段进行。

④封顶填筑：路堤填石至路基顶面1.5m时采用填筑土方封顶，将填石地段的顶面整平、压实后方可开始填筑土方。

其方法和要求同填土路基一样。

2石方爆破工艺框图2.1石方爆破工艺框图（附后）2.2石方爆破工艺框图说明2.2.1施工准备修建钻机作业平台，清除表面覆盖土层，测量土石分界线报监理工程师认可。

根据设计爆破梯段，从上到下逐层修整，上层爆破为下层爆破创造条件，平台要求基本平整，不允许有大的突出的石块。

困难地段可用小爆破手段，推土机整平。

梯段台阶的开挖：形成合格的梯段台阶是保证爆破取得好效果的关键，开凿好的掌子面呈垂直状，修筑时注意掌子面的顶部和根部处理。

6.5.8土工织物施工工艺框图
1）土工织物施工工艺流程框图
2）土工织物施工工艺框图阐明
（1）精确测设中线和边桩，动工前将天然地基表层淤泥草根进行解决，修筑护道及排水设施，待检查合格后，铺设土工织物。

（2）铺设土工织物时，要均匀、平整。

在斜坡上施工时，要保持一定松紧度，采用U型钉控制，避免石块使其变形超过聚合材料旳弹性极限。

（3）铺设土工织物时，注意端头旳位置和锚固。

（4）铺设时必须保持土工织物旳持续。

沿线路横向铺设，两铺设段旳
搭接15cm，搭接时将搭接面烤化并粘接，使其成为整体。

（5）整个路段铺设完毕后，其上铺砂垫层或填筑设计旳填料。

土工织物施工方案土工织物是一种应用广泛的土木工程材料，具有优异的抗拉性能、透水性以及耐老化等特点，在河堤防护、土壤护坡、道路基础加固等工程中被广泛应用。

下面是土工织物施工方案的详细介绍。

首先，进行现场勘测。

根据工程要求和设计要求，对施工现场进行测量和勘探，确定土工织物的使用位置和施工方法。

其次，准备施工材料和设备。

根据施工方案，准备土工织物、土工合成材料和其他辅助材料。

同时，检查施工设备的完好性和工作状态。

然后，进行施工准备。

清理施工现场，确保施工区域的平整、无杂物和污物。

如果需要对土壤进行预处理，则进行土壤处理工作。

接下来，施工土工织物。

根据设计要求和施工方法，将土工织物铺设在预定的位置上。

在铺设过程中，需要注意土工织物的位置和水平度，确保其与地面的紧密接触和牢固性。

然后，进行土工织物的接缝处理。

根据设计要求，采用热熔或缝合的方式对土工织物进行接缝处理。

接缝处需要确保牢固性和密封性，以防止水土流失和土工织物的损坏。

最后，进行土工织物的固定和保护。

使用固定件将土工织物固定在地面上，确保其稳固性和耐久性。

同时，对土工织物进行保护处理，以提高其在施工和使用过程中的耐老化和抗损伤能力。

在施工过程中，要注重人员安全和环境保护。

施工现场要进行安全防护措施，确保工作人员的人身安全。

同时，根据环境要求，采取相应的措施，减少施工对环境的污染和影响。

总之，土工织物施工方案是保证土工织物施工质量和工程安全的关键。

只有严格按照施工方案进行操作，才能保证土工织物在工程中的正常使用和持久耐久。

土工织物地基又称土工聚合物地基、土工合成材料地基，系在软弱地基中或者边坡上埋设土工织物作为加筋，使形成弹性复合土体，起到排水、反滤、隔离、加固和补强等方面的作用，以提高土体承载力，减少沉降和增加地基的稳定。

图7-41 为土工织物加固地基、边坡的几种应用。

图 7-41 土工织物加固的应用(a)排水； (b)稳定路基； (c)稳定边坡或者护坡；(d)加固路堤； (e)土坝反滤； (f)加速地基沉降1-土工织物；2-砂垫；3-道渣；4-渗水盲沟；5-软土层；6-填土或者填料夯实；7-砂井1．材料要求土工织物系采用聚酯纤维(涤纶)、聚丙纤维(腈纶)和聚丙烯纤维(丙纶)等高份子化合物(聚合物)经加工后合成。

普通用无纺织成的，系将聚合物原料投入经过熔融挤压喷出纺丝，直接平铺成网，然后用粘合剂粘合 (化学方法或者湿法)、热压粘合(物理方法或者干法)或者针刺结合(机械方法)等方法将网联结成布。

土工织物产品因创造方法和用途不一，其宽度和分量的规格变化甚大，用于岩土工程的宽度由2~18m；分量大于或者等于0.1kg/m2 ；开孔尺寸(等效孔径)为0.05~0.5mm，导水性不论垂直向或者水平向，其渗透系数k≥10-2cm/s (相当于中、细砂的渗透系数)；抗拉强度为10~30kN/m (高强度的达30~100kN/m)。

2．特点和合用范围土工织物的特点是：质地柔软，分量轻，整体连续性好；施工方便，抗拉强度高，没有显著的方向性，各向强度基本一致；弹性、耐磨、耐腐蚀性、耐久性和抗微生物侵蚀性好，不易霉烂和虫蛀；而且，土工织物具有毛细作用，内部具有大小不等的网眼，有较好的渗透性(水平向1×10- 1~1×10-3cm/s)和良好的疏导作用，水可竖向、横向排出。

材料为工厂制品，材质易保证，施工简便，造价较低，与砂垫层相比可节省大量砂石材料，节省费用1/3 摆布。

用于加固软弱地基或者边坡，作为加筋使形成复合地基，可提高土体强度，承载力增大3~4 倍，显著地减少沉降，提高地基稳定性。

土工织物施工方案一、前言土工织物是一种应用广泛的地工材料，具有良好的抗拉强度和抗渗性能，在土木工程中得到广泛应用。

本文将重点介绍土工织物施工方案，从施工前的准备工作到施工过程中的注意事项，希望能为相关从业人员提供参考和帮助。

二、施工前准备•验收材料：在施工前应仔细检查土工织物的质量，确保符合要求。

•工程准备：清理施工现场，确保平整干净，为施工提供良好的工作环境。

•人员培训：培训施工人员，让他们了解土工织物的特性和施工要求。

三、施工工艺1.铺设土工织物：根据设计要求和标高线，先进行铺设土工织物，确保整体平整。

2.定位固定：使用适当的固定设备将土工织物固定在地面上，避免在施工过程中移位。

3.拼接处理：对土工织物的拼接部分进行处理，确保拼接处紧密无缝。

4.紧固固定：对固定不牢固或存在空隙的地方进行加固处理，确保土工织物稳固固定在地面上。

四、施工注意事项•保持干燥：施工过程中应确保土工织物和施工现场的干燥，以免影响施工质量。

•避免划伤：在移动土工织物时应注意避免划伤表面，以免影响使用寿命。

•检查质量：在施工过程中及时检查土工织物的质量，发现问题及时处理。

•防止损坏：在施工期间应避免尖锐物品或重物碰撞土工织物，以免损坏。

五、施工结束施工完成后，应对工程进行验收，确保土工织物施工符合设计要求，并进行相应的保养工作，延长土工织物的使用寿命。

结语土工织物在地工工程中的应用越来越广泛，正确的施工方法对保障工程质量至关重要。

希望本文介绍的土工织物施工方案能为相关从业人员提供一定的参考和帮助，确保施工质量和工程安全。

土工织物制造方法土工织物制造方法可以分为两种类型：机织法和非机织法。

下面将详细介绍这两种制造方法。

1. 机织法：土工织物机织法是通过将聚酯或聚丙烯等合成纤维加工为线状材料，然后采用织机进行编织得到的。

具体步骤如下：(1)原材料的处理：首先，选用合适的原材料，通常是聚酯或聚丙烯等合成纤维。

原材料应该经过预处理，包括加工和拉伸处理，以提高其强度和耐磨性。

(2)编织过程：将处理过的原材料送入织机，根据需要调整织机的编织结构和参数。

通过控制织机的动作，如织机的速度、织机上的针数等，可以获得不同的编织质量和性能。

(3)后处理：织机编织结束后，需要对土工织物进行后处理，以提高其防水、防晒和抗老化等性能。

后处理的方法包括添加防水涂层、涂覆聚合物涂层等。

2. 非机织法：土工织物非机织法是通过将纤维材料进行转变、交织、压制等一系列操作得到的。

具体步骤如下：(1)纤维材料的选择：选择合适的纤维材料，通常是聚酯或聚丙烯等合成纤维。

纤维材料的选取应该根据使用环境和要求来确定。

(2)纤维材料的处理：处理纤维材料，包括纤维交织或纤维转变。

纤维交织是将纤维材料通过机械或化学方法进行交织，以增加纤维之间的连接点。

纤维转变是将纤维材料通过热压等方法进行形变，以增加纤维之间的结合力。

(3)加工过程：通过加热、压制、针织等加工过程，将纤维材料进行密实化。

加工过程中的温度、压力等参数需要根据纤维材料的种类和要求进行调整。

(4)后处理：非机织土工织物的后处理通常包括添加辅助剂、进行填充等。

添加辅助剂可以提高土工织物的抗氧化、抗紫外线等性能。

填充可以填补土工织物的空隙，提高其密实性和强度。

以上就是土工织物的机织法和非机织法制造方法的详细介绍。

无论是通过机织法还是非机织法制造的土工织物，都具有优异的防水、防腐、抗老化等性能，可以广泛应用于土建工程、水利工程、环境工程等领域。
