笔记本电脑工作原理笔记本电脑是一种便携式计算机，由许多组件组成，每个组件都有独特的功能和工作原理。
下面介绍一些笔记本电脑的主要组件以及它们的工作原理。
1. 处理器（CPU）：笔记本电脑的中央处理器是电脑的大脑，负责执行计算机程序和处理数据。
它由许多微小的电子元件组成，如晶体管和电路板。
当电子信号通过晶体管时，它们会被放大和处理，从而完成各种计算任务。
2. 内存（RAM）：内存用于临时存储和访问正在使用的数据和程序。
它可以被电脑迅速读取和写入，以提供快速的性能。
内存采用的是动态随机存取存储器（DRAM）技术，在电脑关闭时，它会失去存储的数据。
3. 硬盘驱动器：笔记本电脑中的硬盘驱动器用于长期存储数据。
它通常由一个或多个磁性盘片组成，在读写头的控制下，磁盘可以记录和读取数据。
数据在硬盘上以磁场的形式存储。
4. 显示屏幕：显示屏幕用于显示图像和文本。
现代笔记本电脑通常采用液晶显示屏，通过电流控制液晶分子的排列来显示不同的颜色和图像。
5. 图形处理器（GPU）：图形处理器负责处理和渲染图形和图像。
它可以通过计算和优化大量并行计算来提供高性能的图形处理能力。
6. 电池：笔记本电脑内置的电池提供电源供应，使得电脑可以离开墙壁插座工作。
电池通常采用锂离子电池技术，通过化学反应来存储和释放电能。
7. 无线通信模块：笔记本电脑通常具有无线通信功能，如Wi-Fi、蓝牙和移动网络。
这些功能是通过无线芯片和天线来实现的。
8. 输入设备：键盘和触摸板是笔记本电脑的主要输入设备，用于键入文本和控制光标。
还可以连接外部鼠标、摄像头和其他设备。
9. 散热系统：由于笔记本电脑的高集成度和小尺寸，其内部的组件会产生热量。
为了保持组件的正常工作温度，笔记本电脑配备了散热系统，包括风扇和散热器，用于排出热量。
以上是笔记本电脑的一些重要组件及其工作原理的简要介绍。
每个组件在整个系统中起着重要的作用，共同实现高效的计算和使用体验。

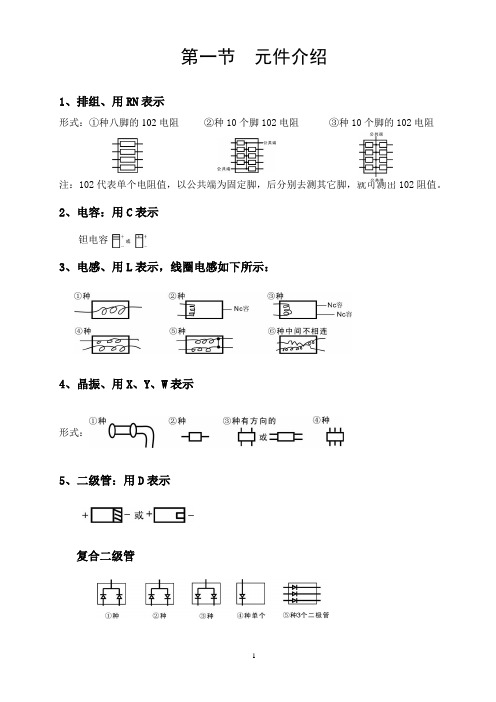

第一节元件介绍1、排组、用RN表示形式：①种八脚的102电阻②种10个脚102电阻③种10个脚的102电阻注：102代表单个电阻值，以公共端为固定脚，后分别去测其它脚，就可测出102阻值。
2、电容：用C表示钽电容3、电感、用L表示，线圈电感如下所示：4、晶振、用X、Y、W表示形式：5、二级管：用D表示复合二级管6、场管：用Q表示单场管有2种形式双场管有5种形式7、芯电认识、电源Ic包括有4种：①主电源Ic如MAX1631②分组供电电源Ic：MAX1845③CPU核心供电电源Ic:ADP3205+3415④电池充电电源Ic:ADP38068、电源的管理Ic：TB62501、PMH4、H8、等9、网卡芯片：82540EP网络变化器 IP地址默认器10、PC卡芯片：PC槽电源控制Ic、即供电芯片11、声卡芯片、功放等芯片12、超级I/O：PC8739213、串口芯片：MA324314、缓冲芯片：15、VG、行、场转换门电路16、触摸板信号接收芯片、用H8管理17、BIOS芯片18、时钟芯片19、系统管理总线开关芯片20、密码芯片21、温控芯片22、安全芯片23、视放解码芯片注：①独显的，具备有输出S端功能的，所以没有视放解码芯片②而集显的，没有具备输出S端功能的，中间增加了一块视放解码芯片，同时，集显也经过视放解码芯片，再送到屏上去24、USB口接口芯片25、USB的电源控制Ic即供电芯片26、VGA接口芯片有2种输出形式：①VGA色差直接由集成显示输出②由显示输出径VGA接口芯片处理再送到VGA接口27、IDE转SATA转换芯片28、1394接口芯片第二节、机器介绍1、美系：IBM、DELL、HP、COMPA日系：索尼SNOY、NEC、夏普、日立、松下、富士通、东芝、韩系：LG、三星国产台系：华硕、宏基、明基国产大陆：联想、方正、TCL、海尔、清华同方、神舟、长城、清华紫光等看笔记本电压有四种方法：A、机器的D壳B、电源适配器C、电池，注：常见的有几种门限电压10.8V、11.1V、14.4V、14.8VD、看牌子更换适配器考虑的因素：A、工作电压，如19VB、工作电流，如3.36AC、电源接口，有2芯和3芯之分注：3芯与2芯的区别；3芯比2芯多了一根很小电池检测线，如果原是3芯，若换了2芯，就会导致电池充不了电。
电脑内部构造解析电脑已经成为我们生活中不可或缺的一部分，但是对于大多数人来说，电脑内部的构造是一个相对陌生而神秘的领域。
本文将对电脑内部的构造进行解析，帮助读者更好地了解电脑的工作原理。
1. 中央处理器（CPU）中央处理器是电脑的核心组件，它负责执行所有的计算和指令。
它有两个主要的部分：控制单元（Control Unit）和算术逻辑单元（Arithmetic Logical Unit）。
控制单元负责指令的解码和执行，而算术逻辑单元则负责数据的计算和逻辑运算。
中央处理器的速度通常以赫兹（Hz）来衡量，较高的速度意味着处理器能够更快地完成任务。
2. 主板主板是电脑内部的主要电路板，它承载着各个组件之间的连接和通信。
主板上有多个插槽，用于安装中央处理器、内存条、显卡和其他扩展卡。
主板还包含一个芯片组，该芯片组负责管理数据传输和控制信号的流动。
除了插槽和芯片组外，主板还包含了连接外部设备的接口，如USB和网络端口。
3. 内存内存是电脑用于存储和访问数据的地方，它可以快速地读取和写入数据。
常见的内存类型有随机存取存储器（RAM）和只读存储器（ROM）。
RAM是临时存储器，当电脑关闭时，其中的数据将被清除。
ROM则是一种具有永久性存储能力的存储器，其中存储了一些固定的数据和程序。
4. 硬盘硬盘是电脑用于存储数据的设备，它使用磁性材料来记录数据。
硬盘通常有两种类型：机械硬盘和固态硬盘。
机械硬盘使用旋转的磁盘和读写头来读取和写入数据，而固态硬盘则使用存储芯片来实现数据的存储和访问。
固态硬盘相比机械硬盘具有更快的读取和写入速度，但价格相对较高。
5. 显卡显卡是负责电脑显示的设备，它将计算机处理的图像信号转化为人眼可识别的图像。
显卡上有一个或多个图形处理器（Graphics Processing Unit，GPU），用于加速图像处理和渲染。
显卡还有自己的显存，用于存储图像数据和纹理。
6. 电源供应器电源供应器是电脑的能量来源，它将交流电转化为电脑内部所需的直流电。

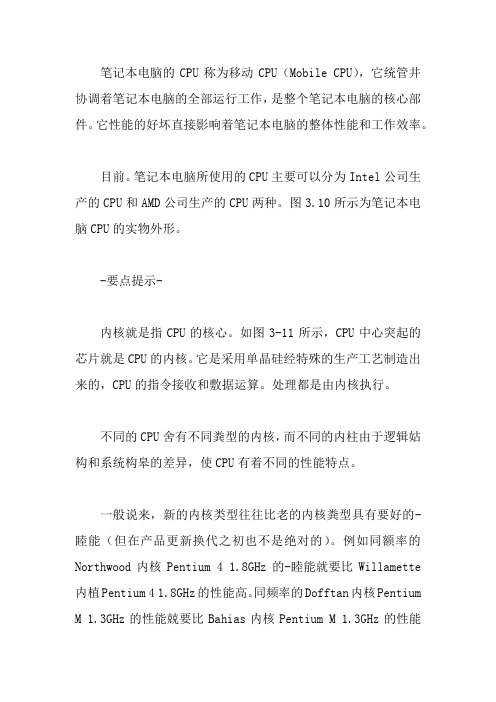

笔记本电脑的CPU称为移动CPU（Mobile CPU），它统管井协调着笔记本电脑的全部运行工作，是整个笔记本电脑的核心部件。
它性能的好坏直接影响着笔记本电脑的整体性能和工作效率。
目前。
笔记本电脑所使用的CPU主要可以分为Intel公司生产的CPU和AMD公司生产的CPU两种。
图3.10所示为笔记本电脑CPU的实物外形。
-要点提示-内核就是指CPU的核心。
如图3-11所示，CPU中心突起的芯片就是CPU的内核。
它是采用单晶硅经特殊的生产工艺制造出来的，CPU的指令接收和敷据运算。
处理都是由内核执行。
不同的CPU舍有不同粪型的内核，而不同的内柱由于逻辑姑构和系统构皋的差异，使CPU有着不同的性能特点。
一般说来，新的内核类型往往比老的内核粪型具有要好的-睦能（但在产品更新换代之初也不是绝对的）。
例如同额率的Northwood内核Pentium 4 1.8GHz的-睦能就要比Willamette 内植Pentium 4 1.8GHz的性能高。
同频率的Dofftan内核Pentium M 1.3GHz的性能兢要比Bahias内核Pentium M 1.3GHz的性能高。
1.笔记车电脑CPU的结构特点图3-12为CPU的功能框图。
从圈可见，它主要是由总线接口、指令输入接口、指令译码器、控制单元、指令输出和执行单元、运算逻辑单元和高速缓冲存储器等部分构成的。
CPU通过数据总线、地址总线和控制总线与外围电路相连，电源供电、复位信号、时钟信号为CPU提供必要的工作条件。
电脑启动后。
CPU 根据程序进行数据处理和运算。
CPU能模仿人的思维，具有分析和判断能力，它能够对输入的指令进行识别，对输入的数据进行分析，对处理的结果进行判断，犹如人的大脑，因而也将CPU比作电脑的“大脑”。
电脑是按照人们预先设定的程序进行工作的。
需要软件和硬件的配合才能完成工作。
比如要用电脑绘图，需要在电脑中安装绘网软件，这个软件的程序便被存入硬盘之中。
您真的是笔记本电脑高手吗？从2004年跨入2005年，笔记本的价格可谓一落千丈，笔记本电脑也不再是身份地位的象征，它更是一个工具，帮助我们从纷繁的事务中解脱出来。
自己升级CPU？太easy了～都不好意思说出来也正因为笔记本价格的滑落，我们身边多了很多笔记本的高手。
他们对其硬件技术兴趣近乎痴迷，他们升级所有能升级的硬件，从MMC2接口的PII升级到PIII已经不再是新闻，而自己扩展USB口也不是什么新鲜事，至于为无网卡的机器打造内建网卡，为无蓝牙的机器打造内建的蓝牙也一直在论坛上看到，还有为IBM ThinkPad 600X制作内建的MINI-PCI无线网卡，用的天线居然是原来Modem的线……笔者不否认这些强人的动手能力和他们的创意，甚至他们对硬件的了解程度超越了在开发第一线的RD工程师。
但尽管如此，我相信他们对笔记本的整体架构，内部总线的了解还有欠缺。
比如，我们都知道如何CPU会自动降频以减低自身功耗，但你是否知道他们具体物理动作？又如，我们常说的BIOS，我相信高手对BIOS的设定几乎可以闭着眼睛来，但你是否能回答这BIOS究竟是谁在运行？毕竟，软件是要靠硬件来运行的吧？！再如，或许某些DIYER对台式机的开机过程了如指掌，听报警声就知道机器挂在哪里，但你是否清楚笔记本电脑的开机过程？是否也能仅仅凭报警声就能明白？还有，大家都晓得CPU过热会引起保护性关机。
那你是否知道这个过热保护系统是如何工作的呢？那AC97呢？笔记本中的MODEM都独立出来了，他们到底是怎么工作的？如果你是IBM的Fans，你肯定知道BMDC吧？那BMDC 到底是如何实现的呢？拆拆装装，简直就是家常便饭实际上，随着对很多简单问题的深入，我们会发现其实这些问题并不简单。
虽然对于业余的DIYER，他们不知道这些已经无关紧要，他们仍然已经是很“高手”的了。
但我相信，一个真正的DIYER对技术的渴望会超乎想像，又有什么能够阻止他们向更高的技术领域进军呢？或许，也有读者说，我只要用好我的电脑就好，他怎么运作关我什么事？！那么在此我将很遗憾的对你说，您真的并不适合看本文。
笔记本电脑工作原理笔记本电脑（Laptop）作为一种轻巧便携的计算设备，已经成为现代人生活中不可或缺的一部分。
它可以随身携带，在任何地方进行工作、学习和娱乐，成为了人们生活和工作中的得力助手。
其复杂的工作原理却不为人所知。
本文将介绍笔记本电脑的工作原理，从硬件到软件的层面，让大家更深入地了解这个便携而神秘的设备。
一、笔记本电脑的硬件组成1. 中央处理器（CPU）：CPU是笔记本电脑的“大脑”，负责执行各种指令、处理数据和控制其他硬件设备的工作。
它的性能和速度直接决定了笔记本电脑的运行速度和响应能力。
2. 内存（RAM）：内存是用来存储正在运行的程序和数据的地方，也叫作临时存储器。
内存的大小直接影响了电脑的多任务处理能力，可以同时打开的程序数量以及运行速度。
内存的工作原理是可以快速读取和写入数据，以便CPU能够迅速地获取到所需的数据。
3. 硬盘（HDD/SSD）：硬盘是用来存储操作系统、程序和用户数据的地方。
传统的机械硬盘（HDD）通过旋转磁盘和机械臂进行数据读写，工作原理是利用磁性材料的磁性变化来记录数据；而固态硬盘（SSD）则是通过闪存芯片进行数据存储，工作原理是在芯片上进行电子存储。
4. 显卡（GPU）：显卡负责计算和输出图像信号，控制屏幕的显示。
它独立于CPU，能够提供更好的图形处理性能，用于游戏、视频编辑等需要对图形处理要求较高的应用程序中。
5. 显示屏：显示屏通过液晶技术将电子信号转化成可见的图像，不同的显示屏采用不同的技术和材料，如TFT-LCD、LED、OLED等。
工作原理是利用电场调控像素的透明度来显示图像。
6. 键盘、触摸板、鼠标：这些输入设备是用来控制笔记本电脑的操作的，键盘是主要的文本输入设备，触摸板和鼠标用来控制光标的移动和点击操作。
7. 电池和电源适配器：电池是提供笔记本电脑移动使用的电源，而电源适配器可以通过外部的电源插座给电池充电。
电池工作原理是通过化学反应将化学能转化为电能。
3.1.1 笔记本电脑的整机结构
笔记本电脑的整体设计非常紧凑，它将LCD(液晶显示屏)、键盘、触摸板以及主机部分全部集成在了一起。
图3-1为典型笔记本电脑的结构示意图。
从整体上看t键盘、触摸板以及电源开关和状态指示灯都位于主机的表可，LCD和主机部分采用翻盖式设计，使得整个电脑好像一本书一样可以随意“展开，，和“闭合”。
键盘和触摸板的下面就是笔记本电脑的主机部分，主板、CPU、内存、硬盘、光驱、软驱等所有的计算机组件基本上都集成在了主机中。
图3-2为笔记车电脑的底部结构图。
可以看到，在笔记本电脑的底部设有CPU及散热系统护盖、内存护盖以及硬盘护盖。
这些护盖都有螺钉固定，卸下相应护盖的螺钉，就可以看到相应的设备。
这是笔记本电脑为方便用户对硬件进行升级或清洁维护而设计的。
由于笔记本电脑可以采用市电供电和电池供电两种方式，因此．笔记本电脑不仅提供有与市电连接的电源插口，而且还提供有电池仓用以安装电池。
通常，电池仓位于笔记本电脑的底部，电池通过电池锁锁紧在电池仓内。
一要点提示—
笔记本电脑的品牌、型号不同，其内部组件的位置也不尽井日同，故底部护盖所对应的设备会有所不同，护盖的位置也会随对应组件位置的变化而变化。
因此，图3-2中所示的硬件及对应护盖的位置也不是唯一的，需根据实际机型进行分析。
通常，整机结构及组件分布在笔记本电脑附带的说明书中都可找到。
图3—3所示为笔记本电脑的侧面结构图。
可以看到，光驱、软驱、视频接口、音频接口及其他扩展设备接口都设置在笔记本电脑的侧面。
尽管笔记本电脑自身的集成度很高(无需连接其他设备即可独立工作)，但为了使笔记本电脑的整体功能更加完备，笔记本电脑还附带有不同规格的接口用以连接不同的设备。
例
如·阿络接口可以连接阿络，USB接口可以连接键盘、鼠标以及其他USB设备，显示器接口可以外接显示器等。
此外，为了使笔记本电脑能够保持良好的散热，在笔记本电脑的四周和底部都设有散热通风孔。
一要点提示一
不同笔记本电脑的接口布局各有不同，接口数量和接口类型也不固定。
许多新型笔记本电脑都已经不再附带存储容量小、传输速度慢的设备及接口，例如软驱、串行接口甚至并行接口等。
3.1.2 笔记本电脑的工作原理
笔记本电脑的信号流程如图3，4所示，图中示出了笔记本电脑中各主要部件的相互关系和信号流程，其中大箭头表示数据信号的流向，虚线箭头表示控制信号的流向。
CPU是中央处理单元的简称，它是笔记本电脑系统的运算处理和控制中心。
由于它能模仿人脑的思维方式，具有分析判断功能，因而是一种智能化的逻辑中枢。
从外形上看，笔记本电脑的CPU是一个超大规模的集成电路，因此CPU又称为微处理器。
微处理器的内部主要是由运算器和控制器组成的，其中还包括指令输人、指令译码…馥线接口和高速缓冲存储器等部分。
CPU与一般电子线路的根率不同在于它是按照程序进行工作的。
在工作时，CPU从内存中依次读出指令，然后根据指令要求做相应的工作。
内存中的指令通过总线接口单元送入CPU，先送到CPU的指令输入单元，然后再送到指令译码单元，对指令内容进行解读，指令都是由1和0组成的二二进制编码信号，通过对
它的解读使其变成要执行的指令，即要进行哪项工作。
这些工作指令包括加拄乘除运算指令、二：进制数据比较指令、从存储器中读出数据的指令、向外部设备输出数据的指令。
内存(暂存设备)和存储设备是存储程序和数据的电子器件。
其中，内存存储的是笔记本电脑运行过程中所要处理的数据和指令，这些数据和指令在内存中是暂时存放，并且随着任务的进行，内存中所存储的内容也在不断变化，而存储设备(倒如硬盘、光盘等)中所存储的是处理后需要保存的程序和数据资料，这些内容可永久保存在存储设备中，如果不出现故障或人为删改．这些存储内容不会变化。
通常，可以将笔记本电脑的工作流程划分为以下5个环节。
1．启动运行环节
启动运行环节的工作流程如图3-5所示。
笔记本电脑的丰机中安装有主板，CPU，内存、硬盘、电源等部什都通过插槽或接口连线与主板连接。
当用户按动笔记本电脑的电源开关，电源便为整个主机供电。
与此同时，CPU首先从BIOS中读出启动程序，根据BIOS中的启动程序将硬盘中存储的系统程序读出，井写入内存中。
于是，操作系统开始进入启动过程。
在这一过程中，BIOS芯片内的启动程序包含有对主板上的各种集成电路及所连接设备的配置信息。
在每次开机启动时．CPU都会从BIOS中调用这些信息以完成初始化操作。
因此，如果810S或CPU损坏，整个笔记本电脑将无法运行；如果硬盘损坏．则无法从硬盘上调用操作系统的启动程序。
通常会在LCD 上显示硬盘故障的提示信息。
如果是硬盘中的操作系统损坏．则无法实现启动程序的运行，电脑会显示操作系统错误的提示信息。
2．指令输入与数据调用环节
笔记本电脑完成韧始化．操作系统运行后进^等待状态。
此时，用户才可以通过键盘、触摸扳或鼠标为笔记本电脑输入人工操作指令。
图3-6所示为笔记本电脑指令输入与撤据调用环节的工作流程。
当指令通过键盘、触摸板或鼠标输八笔记车电脑后，该指令信号通过电缆和接口电路送入CPU．CPU便输出控制信号，从硬盘中读出该项指令对应的数据信息并送入内存。
值得注
意的是。
CPU不能直接使用硬盘中的数据信息，它必须先将数据信息传送到内存中．经内存的缓冲处理后才能将指令或数据送入CPU中进行运算处理。
3．应用程序执行环节
当执行应用程序时。
CPU会从内存中读出一条一条的程序井进行高速处理。
每一个应用程序都是由成百上千条单个的命令组合而成的，而每一个命令则是由简单的二进制数字来表示的(在命令中有“算术运算”、“逻辑运算”、“数据传输”、“条件分类”等项，每一个单项指令的机能动作是非常简单的)。
CPU
就是将这些数据一个一个地从内存中读出，并通过运算实现命令内容对应的动作，从而最终完成应用程序的功能。
图3．7所示为应用程序执行环节的工作流程。
4．信息显示环节
CPU一次次地读出内荐确命令，经运算处理后还要将运算执行的结果存到内存中。
而且为了便于人机对话，使用户了解笔记本电脑内部的运行状态和运算执行的结果，笔记本电脑会将处理的数据、信息和运行状态以文字、图形或图像的形式显示在LCD上，其工作流程如图3-8所示。
在这个过程中t，CPU输出图形显示数据，然后经控制：卷片后将其存在显卡的显示存储器中。
显示存储器中的信号再经视频图形、图像处理电路形成一场一场的视频图像信号，最后经D／A转换器输出视频R、G、B三基色信号送到LCD中，显示出图像。
如果强卡或显示存储器有故障，会引起无图像的故障。
5．数据输出环节
当笔记本电脑需要将其存储的信息数据通过外接设备输出时，CPU会控制应用程序将信息数据通过外部接口输送到与笔记本电脑连接的外部设备中。
例如打印输出或网络发送等。
圈3-9所示为数据打印输出的工作流程图。
可以看到。
在CPU的控制下。
笔记本电脑会从硬盘或其他存储设备中读出需要打印的数据内容．然后在控制芯片的控制下．将这些数据通过打印机接口传输到与之相连的打印机中．进行打印输出。
