煤矿专用隔爆型三相异步电动机.1doc

隔爆型三相异步电动机技术要求及参数供货范围、技术规格、参数与要求一、货物需求一览表二、工作环境使用环境：在有甲烷及煤尘爆炸性混合气体的煤矿井下使用。

最高温度： 40℃。

最低温度： -25℃。

环境相对湿度：不大于95% 。

地震烈度：按8级震区设防。

海拔高度：不大于1500米。

安装场所及用途：采煤机牵引电机（配套太原矿山机器集团有限公司MG-500/1200采煤机）。

三、技术参数及要求1交货时间一般按以下形式拟定：“自合同签订之日起个月内交货”，避免填写绝对日期。

1.技术参数1.1电动机型号： YBQYS-55 。

*1.1额定功率：55KW 。

*1.3额定电压： 380V 。

*1.4额定频率：50HZ 。

*1.5额定电流： 105A 。

*1.6转速： 1470 r/min 。

*1.7接线方式：△。

1.8额定效率： 91.5% 。

*1.9功率因数： 0.86 。

*1.10绝缘等级： F 。

*1.11防护等级： IP55 。

1.12安装方式： B5 。

*1.13冷却方式：水冷，冷却水压：≤3.0MPa，冷却水量：≥1.2m³/h 。

*1.14堵转电流/额定电流: 6.5 。

1.15旋转方向：从轴伸端看为逆时针。

1.16出线盒位置：从轴伸端看为右出线。

*1.17防爆标准：EXdI Mb 。

1.18噪音2. 技术要求2.1对防爆电动机设备应取得中国国家煤矿安全标志证书和“MA”标识牌。

2.2电机定子、转子和轴承的测温要求：配备PT100温度监测传感器，符合GB3836.2010要求。

2.3电动机隔爆参数应符合国家标准GB3836.1、GB3836.2、GB3836.3《爆炸性气体环境用电气设备》的有关规定，隔爆结合面应有防锈措施：涂无酸防锈油剂。

2.4电动机隔爆外壳材质应符合GB3836.2附录C的规定：用不低于HT250灰铸铁制成。

2.5电动机外壳应能承受GB3836.1中23.4.3.1的冲击试验：外壳冲击试验产生的损伤不得使设备的电气防爆型式及性能失效。

YBJ系列绞车用隔爆型三相异步电动机产品使用说明书敬告顾客：1. 安装和使用电动机前，请仔细阅读产品使用说明书，以确保正确、安全使用。

2. 使用电动机时，必须将电动机电源引入装置及机座可靠接地，防止人身和设备发生安全事故。

3. 对隔爆型三相异步电动机电气和隔爆性能不熟悉的非专业人员，不得拆装修理电动机；隔爆零件不得随意更换，须采用符合规定要求的零件，否则不良后果由顾客自行负责。

4. 严禁电动机长时间过载。

江西西莫电机制造有限公司产品使用说明书1． 产品概述1.1 本系列产品执行《JB 8672 - 1997 YBJ 系列绞车用隔爆型三相异步电动机》及《MT451-1995 煤矿用隔爆型低压三相异步电动机安全性能通用技术规范》行业标准。

系供在有甲烷和煤尘爆炸性混合物的矿井中驱动调度绞车用,可在海拔不超过1000m ，环境空气温度为-20～40℃，相对湿度不大于95%（在温度为25℃时）的矿井中安全使用。

1.2 本系列电动机为矿用隔爆型自扇冷式，外壳防护等级为IP44(接线盒为IP54),冷却方式IC0141。

安装时，出线喇叭口可指向电动机的后端（非轴伸端）或左右两侧。

为了适应煤矿需要，电源引入装置有6个接线端子和1个接地线端子，可供380V/660V （660V/1140V ）电源使用。

1.3型号的组成及其代表意义Y B J － □2． 隔爆结构2.1 本系列电动机隔爆外壳结构（隔爆结合面火焰通路长度、间隙、表面粗糙度，电气间隙、爬电距离等）均按《GB 3836.1-2010 (eqv IEC 60079-0:2007)、GB 3836.2-2010 (eqv IEC 60079-1:2007)、GB 3836.3-2010 (eqv IEC 60079-7:2006) 爆炸性环境》设计制造。

2.2 电动机隔爆零件包括：机座、轴、前（后）端盖、轴承内盖、接线盒座、接线盒盖、接线板、接线柱、风扇及橡胶密封圈等。

煤矿隔爆型三相异步电动机的优化设计-电气工程论文-工程论文——文章均为WORD文档，下载后可直接编辑使用亦可打印——三相异步电动机论文（汇总8篇）之第八篇摘要：针对采煤机用隔爆型三相异步电动机在使用过程中存在的问题, 对电动机进行了优化设计, 从电动机的电磁部分以及结构出发, 对电动机的机座、端盖、转轴以及轴承进行了相应改进, 在确保电动机的各项性能指标符合要求的同时, 提高了电动机的适应能力, 确保了该电动机在复杂的开采环境下可以正常稳定地运行。

通过样机试制试验可知, 该电动机的工作效果良好, 产品技术水平较高, 不仅在煤矿井下得到了广泛的应用, 还为煤矿企业解决此类问题提供了借鉴和参考。

关键词：采煤机,矿用隔爆,三相异步电动机,优化设计采煤机用隔爆型三相异步电动机与普通的隔爆型三相异步电动机不同, 主要表现在结构的设计上, 采煤机用的隔爆型三相异步电动机通常和电控箱连接在一起, 形成一个完整的壳体, 在壳体的一侧安装的是三相异步电动机, 而在另一侧则是接线箱体和电控箱体。

由于井下工作面开采高度的限制和复杂的施工环境, 采煤机的工作空间十分有限, 因此在设计采煤机用隔爆型三相异步电动机时, 其设计的最大特点是机身的高度要低、长度要大, 而且电动机的机身必须具备足够大的强度, 可以承受较大的冲击。

总的来说, 隔爆型三相异步电动机的体积较小, 功率比较大, 采煤作业时效率高, 在煤矿井下的综合机械化开采设备中得到了广泛的应用。

1 隔爆型三相异步电动机的使用环境及特点在井下开采的过程中, 采煤机的作业环境比较恶劣, 其安装的空间通常是狭小、潮湿的, 该空间不仅散热条件差, 积水量多, 还积聚有大量的瓦斯和煤尘等性混合气体, 一旦气体的浓度超限, 碰到火花时, 就易造成事故的发生, 因此在对采煤用电动机进行设计制造时, 必须使电机的外壳具有较高的防爆性以及防护等级, 在发生时可以承受冲击波的作用, 防止外壳破裂, 发生飞溅伤人事故, 此外还必须重视电动机长时间工作后的发热散热问题, 防止电机温度过高, 损坏相关零部件。

YBJ系列绞车用隔爆型三相异步电动机是为煤矿井下调度绞车专用电动机.本系列电动机的防爆性能符合GB3836.1-2000<<爆炸性气体环境用电气设备第1部分,通用要求>>和GB3836.2-2000<<爆炸性气体环境用电气设备第2部分:隔爆型"d">>标准的规定,制成隔爆型EXD1.YBB系列耙斗装岩机用隔爆型三相异步电动机说明:YBB系列耙斗装岩机用隔爆型三相异步电动机YBB系列耙斗装岩机用隔爆型三相异步电动机(11kw-17kw-30kw-45 kw )一、概述：YBB系列耙斗装岩机用隔爆型三相异步电动机适用于煤矿井下行星传动耙斗装岩机配套用电动机。

本系列电动机是为煤矿井下防爆电机，外壳为钢板焊接结构。

按GB3836.2《爆炸性气体环境用电气设备第2部分隔爆型“d”》的规定，制成隔爆型，防爆标志为“Exdl”。

适用于有甲烷或煤尘爆炸危险的矿井，用于驱动煤矿井下装岩机及刮板运输机等机械设备。

电动机绝缘等级为F 级，工作电压为380V/660V或660V/1140V。

电动机防护等级为IP44。

风机隔爆型三相异步电动机该系列产品是为配套隔爆型通风机而设计制造，具有体积小，噪音低等特点，防爆性能符合GB3836《爆炸性气体环境用电气设备》的规定。

防爆标志“EXDI”或“EXDIIBD4” 产品型号:YBF 品牌: 产地: 产品报价:0 参数1.:额定电压：380V、660V、380/660V 其它参数:安装形式:B3、B5、B35 参数4.:绝缘等级：F 参数5.:功率范围:0.18KW-315KW 参数3.:防护等级：IP55 参数2.:额定频率：50Hz 规格型号:YBF隔爆型三相异步电动机YB2系列隔爆型三相异步电动机,根据使用要求制成隔爆型＂＂EXDL或EXDIIBT4＂＂,隔爆性能符合GB3836.1-2000>和GB3836.2-2000>标准的规定,适用于煤矿井下非采掘工作面或工厂含有爆炸性气体混合物的作业场所. 产品型号:YB2 品牌: 产地: 产品报价:0 参数4.:工作制:S1 参数1.:额定电压:380V 660V 380/660V 参数5.:绝缘等级:F 规格型号:YB2 参数3.:防护等级:IP55 参数2.:额定频率:50Hz高压隔爆型三相异步电动机YB400-450系列隔爆型三相异步电动机采用内循环通风的自扇冷却方式，具有效率高、性能优良、隔爆结构合理的特点。

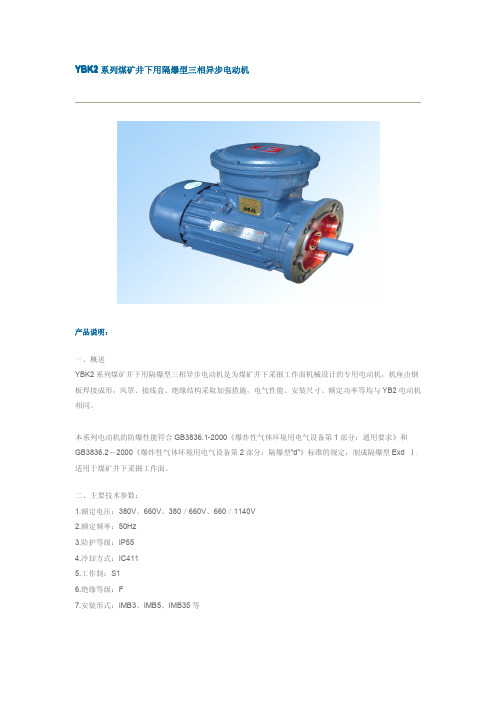

YBK2系列煤矿井下用隔爆型三相异步电动机
产品说明：
一、概述
YBK2系列煤矿井下用隔爆型三相异步电动机是为煤矿井下采掘工作面机械设计的专用电动机，机座由钢板焊接成形，风罩、接线盒、绝缘结构采取加强措施，电气性能、安装尺寸、额定功率等均与YB2电动机相同。

本系列电动机的防爆性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》和GB3836.2－2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》标准的规定，制成隔爆型ExdⅠ．适用于煤矿井下采掘工作面。

二、主要技术参数：
1.额定电压：380V、660V、380／660V、660／1140V
2.额定频率：50Hz
3.防护等级：IP55
4.冷却方式：IC411
5.工作制：S1
6.绝缘等级：F
7.安装形式：IMB3、IMB5、IMB35等
苏ICP备号
无锡市锡安防爆电机有限公司版权所有。

隔爆型三相异步电动机技术规格书一、项目简介：1、按照我矿安全生产需要，现需购置型号（现用电机型号仅供参考）为YBF900-10的隔爆型三相异步电动机1台，为我矿风井主通风机使用。

2、本技术规格书规定了设备的技术要求，除有特殊技术条款规定外，设备的所有元器件均应符合本技术规格书的技术规定及要求，本技术规格书所提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关规定和规范的条文，但设备应符合本技术规格书和有关最新工业标准及规程规范的优质产品。

3、应按本技术规格书的要求完成设备的设计、制造、出厂试验、安装指导、现场调试及相关售后服务。

二、电机相关参数及要求1、电动机技术参数：型号：YBF900-10（仅供参考）额定电压：10kV额定频率：50Hz 额定功率：900kW工作方式：S1（连续工作制）额定电流：65.9A绝缘等级：F级（B级温升考核）防护等级：IP55防爆等级：ExdIMb 额定转速：596r／min 效率：95％功率因数：0.83冷却方式：IC516（冷却风机）安装型式：IMB3堵转电流倍数：6.5 堵转转矩倍数：0.9最大转矩倍数：2.0 旋转方向：双向噪音等级：LW 105dB（A)2. 电动机使用条件及要求：2.1 电动机使用海拔不超过1000米2.2 电动机使用环境温度：0℃～40℃2.3 安装地点：户内或户外2.4 电动机附带防冷凝空间加热器220V、50Hz、2x750W。

2.5 冷却方式，采用强制风机，风冷电机：380V、11kW，安装位置：电机非轴伸端。

2.6 轴承正常工作温度≤70℃，定子正常工作温升≤75℃。

3. 电动机主要结构与配置：3.1电动机轴伸端轴承采用一盘球面调心滚子轴承，非轴伸端轴承采用三轴承同心式组合结构（两端各一盘球面滚子推力轴承，中间一盘球面调心滚子轴承）轴承全部采用进口SKF或FAG、NSK等品牌轴承。

轴承润滑方式采用稀油强制润滑方式（矿方自备：供油压力0.4Mpa）。

隔爆型三相异步电动机(Ex d IIB T1～T5 Gb机座号63～450 )使用说明书代号：南阳防爆集团股份有限公司2013 年 03 月 25 日目录首先，感您用我公司生的高效率隔爆型三相异步机，在您使用机之前，您先仔本《使用明》，它会告您如何正确操作、，使其更好的您服，并您妥善保管好本《使用明》，以便今后使用。

1、概述................................................................................................................................................................................................................................................... !未定。

2、机型号及代表意 ............................................................................................................................................................................................................... !未定。

3 、机的使用条件 ....................................................................................................................................................................................................................... !未定。

使用维护说明书（版本/Ver:A-1,2022）山东华力电机集团股份有限公司目录一、适用范围及用途------------------------------------------------------------1二、产品型号及防爆标志说明------------------------------------------------1三、电动机的主要规格及安装结构形式------------------------------------2四、工作环境条件---------------------------------------------------------------4五、产品结构特征---------------------------------------------------------------4六、防爆要点----------------------------------------------------------------------6七、操作说明--------------------------------------------------------------------7八、保养与维修-----------------------------------------------------------------10九、运输贮存-------------------------------------------------------------------12十、安全警示--------------------------------------------------------------------121一、适用范围及用途YBK3系列煤矿井下用隔爆型三相异步电动机（机座号H 80～355），按照GB/T3836.1-2021《爆炸性环境第一部分：设备通用要求》和GB/T 3836.2-2021《爆炸性环境第二部分：由隔爆外壳“d ”保护的设备》的要求，制成隔爆型。

煤矿专用隔爆型三相异步电动机0EE.138.123佳木斯电机股份有限公司二00三年一月一、概述佳木斯电机股份有限公司可为各种煤矿机械设备提供相应配套的防爆电动机，电动机的外壳材质、使用条件、性能指标等均满足于煤矿井下特殊环境的使用要求。

电动机的防爆性能符合GB3836.1《爆炸性气体环境用电气设备第1部分：通用要求》和GB3836.2《爆炸性气体环境用电气设备第2部分：隔爆型“d”》的规定，制成隔爆型，隔爆标志为ExdI，适用于甲烷或煤尘与空气形成的爆炸性混合物的矿井环境中。

电动机主体外壳防爆等级为IP44或IP54，接线盒为IP54，符合GB4942.1的规定。

电动机的安装形式符合GB997的规定。

电动机的外壳材质：采掘面电机机座采用钢板焊接结构，其它可采用高强度灰铸铁HT250制造。

二、产品目录1．绞车用系列电动机1.1YBJ2（JBJ2）-11.4-41.2JBJQ11.4-41.3YBJ25-41.4JBJ30-41.5JBJ40-41.6YBRO（JBRO）250~4502．装岩机用系列电动机2.1 YBB11-4、YBB17-4、YBB30-42.2 DZ3B17-42.3 YBI7.5-8、YBI10.5-8、YBI13-8、YBI15-8、YBI18.5-8、YBI22-82.4 DZB22-4、DZB30A-4、DZB40-43．运输机用电动机3.1 YBYD-4/83.2 DSB-43.3 JDSB-43.4 DS2B-43.5 JBY-43.6 JBYO-43.7 YDSB30-44．泵站用系列电动机4.1 YBRB-45．风机系列电动机5.1 JBT4、5、66．掘进机系列电动机6.1 DEBD 100/60-4/86.2 DEB 45-4三、技术数据、安装及外形尺寸1．绞车用系列电动机1.1 技术数据1.1.1 JBJ等性能数据（见表1）表11.1.2 YBRO系列性能数据（见表2）表2YBRO315及以上表3表5续表53.1.3 JDSB性能数据（见表6）表63.1.4 DS2B性能数据（见表7）表73.1.5 JBY性能数据（见表8）表83.1.6 JBYO性能数据（见表9）表9表10表125.2 电动机安装及外形尺寸JBT无滑架6.1性能数据（见表13）表136.2 电动机安装及外形尺寸注：我公司矿用产品在煤碳部取证时，型号与煤碳部新规定稍有差异，但电机具体尺寸参数相同。
