YB2系列隔爆型三相异步电动机精

目录1.概述 (3)2.型号说明 (4)3.结构说明 (4)4.使用条件 (5)5.技术数据 (6)6.结构及安装和外形尺寸 (6)7.质量保证 (6)8.订货指南 (6)尊敬的顾客：首先，感谢您关心和支持我公司的电机产品，在您采购选用电机之前，请您先仔细阅读这本《产品样本》，它会告诉您电机产品的基本常识和如何选取您所需要的电机，以便准确采购，使其更好地为您服务。

1.概述YB2系列高压隔爆型三相异步电动机是我公司在消化吸收德国西门子公司高压电动机制造技术的基础上，结合我公司长期稳定生产高压隔爆型三相异步电动机的设计制造经验而研制的最新产品，是我公司YB系列的更新换代的防爆电机基本系列。

本系列电动机采用新技术、新材料、新工艺，选材考究、制造精良，具有体积小、重量轻、外形美观、功率大、效率高、噪声低、振动小、运行安全可靠、使用维护方便等特点。

本系列电动机的外壳防护和接线盒防护等级可选择为IP54 或IP55，冷却方式为IC411，安装方式为IMB3，也可根据用户要求制成不同的防护类型、冷却方式、安装方式。

本系列电动机符合GB755-2000《旋转电机定额和性能》、GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》、GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》的规定，制成隔爆型电动机，防爆标志为ExdI、Exd ⅡAT4、ExdⅡBT4、ExdⅡCT4，适用于具有爆炸性气体环境的1区、2区危险场所。

作为原动机使用，可广泛应用在矿山、机械工业、石油化工工业、发电厂等工矿企业中，驱动各种通用机械：如压缩机、水泵、破碎机、切削机床、运输机械及其它机械设备。

ExdI适用于有甲烷或煤尘的煤矿井下非采掘工作面爆炸性气体环境。

ExdⅡAT4适用于工厂用Ⅱ类A级，温度组别为T1、T2、T3和T4组的爆炸性气体环境。

ExdⅡBT4适用于工厂用Ⅱ类B级，温度组别为T1、T2、T3和T4组的爆炸性气体环境。

Y B280-400列隔爆型三相异步电动机-2010精品好文档，推荐学习交流YB2系列隔爆型三相异步电动机产品样本佳木斯电机股份有限公司发布1.概述YB2系列隔爆型三相异步电动机是结合我公司几十年生产防爆电动机的实践经验而设计制造的优化系列，采用平行散热片等流行结构设计，具有结构紧凑、运行平稳、效率高、可靠性高、噪声低、重量轻、安装维护方便等优点。

本系列机座号范围80-400,功率等级和安装尺寸完全符合国际电工委员会(IEC)标准.该系列电动机满足了GB 18613-2002《中小型三相异步电动机能效限定值及节能评价值》中的能效限值的要求。

本系列电动机防爆性能符合GB 3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及MT451《煤炭用隔爆型低压三相异步电动机安全性能通用技术规范》的规定。

电动机制成隔爆型，分I类(煤矿非采掘工作面)，防爆标志ExdI；Ⅱ类（工厂），防爆标志ExdⅡAT（1～4）、ExdⅡBT（1～4），（1～4）意义分别为T1、T2、T3及T4，适用于爆炸气体环境中机械设备的电力驱动。

如：矿山、化工、石油等行业。

2.型号的意义Y B2 200 S 1 - 8 - W环境代号极数机座长及铁心序号电机中心高隔爆型（2表示第二次设计）异步电动机*L-长机座，M-中机座，S-短机座，1-为第一种铁心长度3.电动机的绝缘等级：通常为F级或H级，两种绝缘结构的技术参数相同，只是温升限值不同。

空气间接冷却绕组的温升限值：当电动机运行地点海拔不超过1000m,最高环境温度不超过35℃（煤矿井下）或40℃（工厂）为基础时，B级绝缘为80K，F级绝缘为105K，H级绝缘为125K。

YB2系列电机是F级绝缘，但绕组温升按B级绝缘温升限值考核（即80K），但机座号315L的2、4极及机座号为355、400的按105K考核。

4.外壳防护等级为IP54、55、56。

5. 冷却方式为IC411。

YB2系列高压隔爆型三相异步电动机产品样本佳木斯电机股份有限公司发布YB2系列高压隔爆型三相异步电动机产品样本1 简介佳木斯电机股份有限公司是以我国机械工业骨干企业佳木斯电机厂的优良资产为主体，通过重组而组建的股份制企业。

现有员工2400人，技术人员500人，国家级专家8人，厂区占地20万平方米，拥有主要设备1000台套。

公司主要产品有防爆电机、起重冶金电机、煤矿井下用局部扇风机等150多个系列的高压、低压、同步、异步交流电动机，年供货能力200万千瓦以上。

以“飞球”注册的商标驰名海内外；产品除覆盖国内30个省、市、自治区外，还远销50多个国家；1994年率先在本行业取得GB/T19001-ISO9001标准的质量体系认证证书；产品先后获得国家优质银奖、国家科学技术进步奖、国家高新技术开发奖和“全国用户满意产品”等称号。

2 概述YB2系列高压隔爆型三相异步电动机是我公司采用国内外先进技术，结合我公司生产高压隔爆型电动机的实践经验而设计制造的新系列产品，采用圆筒式铸铁机座，改变了周围布管的传统结构，是使用范围更广、防护等级更高、技术性能更好、结构紧凑、节能并能满足环保要求的新一代产品。

该产品具有制造精良、重量轻、高效节能、振动小、噪声低、可靠性强、使用寿命长、安装维护方便等优点。

本系列电动机采用F级绝，电压分别为3kV、6kV、10kV，安装尺寸及功率均符合IEC标准，该系列电动机符合GB755《旋转电机定额和性能》。

电动机符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》和GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》的规定，制成隔爆型ExdI、ExdIIAT4、ExdIIBT4，适用于具有爆炸性气体合物的场所。

根据用户要求亦可制成ExdIICT4。

I类：dI，适用于有甲烷或煤矿爆炸危险性混合物存在的场所及煤矿非采掘工作面用电气设备。

II类：dII，用于工厂用电气设备。

YB2系列高压隔爆型三相异步电动机(机座号355～560)产品样本代号：0AP.138.0109c版南阳防爆集团股份有限公司2013年3月01日目录一、引言 (3)1.概述 (3)2.产品范围 (3)3.型号描述、防爆标志说明 (3)二、技术特点 (4)1.防爆标志 (4)2.产品基本信息 (4)三、执行标准与容差 (5)四、技术说明 (6)五、工程选型 (12)1.订货考虑因素 (12)2.默认设计状态 (13)3.特殊订货 (14)4.常用选件 (14)六、技术数据 (14)1.型谱 (14)2.6K V标准数据 (15)3.10K V标准数据 (17)七、安装与外形尺寸 (19)八、销售服务 (21)一、引言1. 概述在驱动技术领域，几十年来，CNE牌电动机都享有很高的知名度。

始终追求高效、节能、环保、体积更小，功率更大，效率更高，性能更可靠的发展目标，引进德国高压高效中型电动机设计、制造、试验技术，并结合本公司长期以来生产高压防爆电动机的技术和经验，采用新技术、新材料、新工艺，选材考究、制造精良，具有运行更可靠，结构更紧凑、振动更低、噪声更小、户外适用更强的、重量更轻、效率达到国家三级能效标准等特点。

适用于具有爆炸性气体环境的1区、2区危险场所。

作为原动机使用，可广泛应用在矿山、机械工业、石油化工工业、发电厂等工矿企业中，用于驱动各种通用机械，如：压缩机、水泵、破碎机、卷扬机、离心机、切削机床、运输机械等，是最理想的驱动设备。

2. 产品范围Y B 2 450 2 – 2 W异步电动机环境代号（户外）隔爆型极数（2极）改进设计序号铁心长度代号(2号铁心) 轴中心高(450mm)环境与防腐代号：本系列电动机可制成YB2-W户外防轻腐蚀型、YB2-WF1外防中等腐蚀型、YB2- WF2户外防强腐蚀型、YB2-F1户内防中等腐蚀型、YB2-F2户内防强腐蚀型、YB2-TH 湿热型、YB2-TA干热型、YB2-THW户外湿热型、YB2-TAW户外干热型。

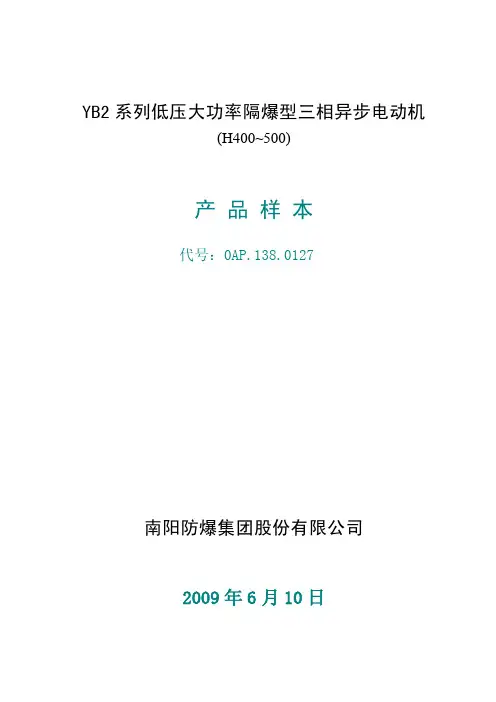

YB2系列低压大功率隔爆型三相异步电动机(H400~500)产品样本代号：0AP.138.0127南阳防爆集团股份有限公司2009年6月10日目录1. 概述 (1)2. 标志、型号说明 (1)3. 结构简介 (1)5．电动机使用条件 (2)6.电动机技术数据 (3)7.安装型式和安装外型尺寸 (3)8．电动机轴承型号及润滑脂注脂量及间隔时间. (3)9. 防爆基础知识 (4)10.订货说明： (4)1.概述YB2-400-500系列低压大功率隔爆型三相异步电动机(以下简称为：电动机)，是我公司根据市场需求而开发的新产品，是满足工厂、煤矿等存在爆炸性气体环境中需要大功率设备的理想驱动产品。

具有高效节能、低噪声、长寿命、高可靠性的特点。

电动机防爆性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》和GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》的规定,制成隔爆型。

带ExdI防爆标志的电动机，适用于煤矿存在甲烷混合物及煤尘爆炸危险的场所；带ExdIIBT4防爆标志的电动机，适用于工厂用II类B级，温度组别为T1、T2、T3和T4组的爆炸性气体混合物存在的环境；带ExdIICT4防爆标志的电动机，适用于工厂用II类C级，温度组别为T1、T2、T3和T4组的爆炸性气体混合物存在的环境。

在YB2基本系列电动机基础上，也可制成YB2-W户外型、YB2-TH户内湿热带型、YB2-THW户外湿热带型、YB2-TA户内干热带型、YB2-TAW户外干热带型、YB2-T户内热带型、YB2-TW户外热带型及YB2-WF1户外中等防腐蚀型等气候环境条件。

2.标志、型号说明2.1电动机防爆标志代表的意义：Ex d ⅡB T4标志（防爆）温度组别（T4）电气设备防爆型式（隔爆型）电气设备类别级别（Ⅱ类B级）2.2电动机型号代表的意义:Y B 2 – 450 L 1 - 4 W异步电动机特殊环境代号隔爆型电动机极数顺序号铁心长度代号机座中心高（mm）机座长度代号3.结构简介3.1电动机的隔爆结构有ExdI、ExdIIBT4、ExdIICT4。

YB2系列隔爆型三相异步电动机产品样本1 概述YB2系列是在YB系列基础上新设计的隔爆型三相异步电动机。

本系列电动机系全封闭、外扇冷式、鼠笼型结构。

具有设计新颖、结构紧凑，造型美观、效率和转矩高、起动性能好、节能、噪声低、振动小、运行安全可靠等优点。

本系列电动机机座号范围（H63～H355）、功率等级和安装尺寸完全符合国际电工委员会（IEC）标准。

电动机采用F级绝缘，机座号H180以上有注排油装置，工作方式为S1，冷却方式为IC411，外壳防护等级为IP55。

可派生“W”户外 、“TH”湿热带 、“WTH”户外湿热带型电动机（即YB2-W 、YB2-TH 、YB2-WTH），也可按户内或户外腐蚀环境条件派生防腐型电动机。

（即YB2-（F1～F2），YB2-W（F1～F2）；F1为防中等腐蚀，F2为防强腐蚀。

）本系列电动机的机座造型采用垂直水平的平行散热片结构。

接线盒在机座顶部。

接线盒的进线方式为橡套电缆，其接线端子分三个（供一种电压）或六个（供二种电压）两种结构。

本系列电动机符合GB3836.2《爆炸性气体环境用电气设备第2部分：隔爆型“d”》的规定。

其隔爆结构和结构参数也参照了IEC60079-1《电气设备隔爆外壳的结构与试验》和EN50018《爆炸性环境用电气设备“d”》的规定。

电动机制成隔爆型。

适用于爆炸性气体环境。

分为I类：煤矿用，标志为ExdI；II类：除煤矿外的其他爆炸性气体环境，标志为ExdIIAT（1-4），ExdIIBT（1-4），ExdIICT（1-4）（温度组别T（1-4）意为T1、T2、T3、T4）。

2 电动机型号含义Y B2 132 M1 - 6极数机座长短及铁心代号电动机中心高异步电动机*L-长，M-中，S-短，1-为第一种铁心长度3 环境条件环境空气温度随季节而变化，但不超过40℃，环境空气最低温度为-15℃。

海拔：不超过1000m注： 当环境空气温度、海拔与上述规定不同时按GB755规定。

YB2系列隔爆型三相异步电动机YB2系列B3型YB2系列B35型YB2系列B5型一、概述 YB2系列隔爆型三相异步电动机是我公司YB系列的更新换代的防爆电机基本系列，本系列电动机具有体积小、重量轻、外形美观、安全可靠、运行、寿命长，性能优良，安装使用维修方便。

本系列电动机的功率等级、安装尺寸符合国际电工委员会（IEC）标准，其对应关系与德国DIN42673标准相同，有利于出口设备的配套和引进设备的备品备件。

本系列电动机防爆性能符合GB3836.1-2000《爆炸性气体环境用电器设备第1部分：通用要求》和GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型"d"》规定，也符合IEC79-1，BS4683和EN50018的规定，制成隔爆型。

防爆标志为ExdI、ExdIIAT4、ExdIIBT4，适用于有爆炸性气体混合物存在的场所。

ExdI适用于甲烷或煤尘的爆炸性混合物存在的煤矿井下非采掘工作面环境。

ExdIIAT4适用于工厂用II类A级，温度组别为T1、T2、T3和T4组爆炸气体混合物存在的环境。

ExdIIBT4适用于工厂用II类B级，温度组别为T1、T2、T3和T4组爆炸性气体混合物存在的环境。

在YB2基本系列电动机基础上，也可制成YB2-W户外型、YB2-WFI户外中等防腐蚀型等气候环境条件。

电动机防爆标志代表的意义电动机型号代表的意义二、结构说明 2.1 电动机的隔爆结构具有ExdI、ExdIIAT4、ExdIIBT4。

2.2 电动机主体外壳防护等级为IP55。

2.3 电动机的冷却方式为IC411。

2.4 电动机绝缘等级为F级，定子绕组温升裕度大、寿命长。

2.5 电动机有一个圆柱形轴伸，借联动器或齿轮传动。

2.6 电动机定子绕组采用高强度漆包圆铜线，并经真空加压浸漆处理成为一个完整的整体，绕组及绝缘具有良好的电气、机械、防潮性能及热稳定性。

YB2系列高压隔爆型(ExdⅡCT4)三相异步电动机(机座号355～560)使用说明书江苏锡安达防爆股份有限公司2009年9月20日电话：*************、83591777、83591666厂址：无锡市惠山经济开发区张村路8号1．概述1.1本说明书适用于YB2-355～560系列高压隔爆型三相异步电动机(以下简称电动机)，该电动机防爆性能执行GB3836.2-2000《爆炸性气体环境用电气设备 第2部分 隔爆型“d” 》的规定，电气性能执行Q/320206JLAB02-2009的规定，电动机制成隔爆型，防爆标志为ExdⅡCT4〈H2〉，适用于具有引燃温度组别为T1～T4组的可燃性气体或蒸气与空气形成的爆炸性气体混合物（H2）的场所。

1.2 电动机执行标准：GB3836.1 爆炸气体性环境用电气设备第1部分：通用要求GB3836.2 爆炸气体性环境用电气设备第2部分：隔爆型“d”Q/320206JLAB02-2009 YB2系列高压隔爆型（ExdⅡCT4）三相异步电动机技术条件1.3 电动机型号的含义：YB2 – 450 2 – 4 WW—户外型 隔爆型异步电动机 TH—湿热带中心高 TA—干热带 铁心长度代号 极数1.4 电动机的防爆标志位于铭牌及接线盒上，铭牌上防爆等级代号含义如下：Ex d ⅡC T4 （H2）含氢气混合物的环境防爆标志温度组别T4隔爆型Ⅱ类厂用、C级1.5 电动机适用于下列工作条件：1.5.1额定电压：3000V±5%、6000V±5%或10000V±5%，具体见电机铭牌；1.5.2额定频率：50Hz±1%或60Hz±1%；1.5.3 环境空气最高温度：随季节而变化，但不超过40°C；1.5.4 环境空气最低温度为-20℃。

1.5.5最高环境空气相对湿度不超过95%（当温度为+25℃时）或最湿月月平均最高相对湿度为90%，同时该月月平均最低温度不高于+25℃。

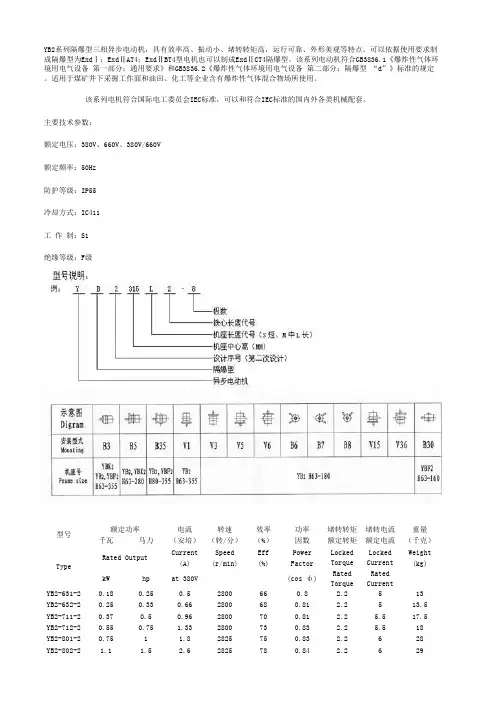

电流转速效率功率堵转转矩堵转电流重量千瓦马力（安培）（转/分）（%）因数额定转矩额定电流（千克）Current Speed Eff Power Weight (A)(r/min)(%)Factor (kg)kWhp at 380V (cos ф)Rated Torque Rated Current YB2-631-20.180.250.52800660.8 2.2513YB2-632-20.250.330.662800680.81 2.2513.5YB2-711-20.370.50.962800700.81 2.2 5.517.5YB2-712-20.550.75 1.332800730.83 2.2 5.518YB2-801-20.751 1.82825750.83 2.2628YB2-802-2 1.1 1.5 2.62825780.84 2.2629型号额定功率TypeRated OutputLocked Torque Locked Current 冷却方式：IC411工 作 制：S1绝缘等级：F级YB2系列隔爆型三相异步电动机，具有效率高、振动小、堵转转矩高，运行可靠、外形美观等特点。

可以依据使用要求制成隔爆型为ExdⅠ；ExdⅡAT4；ExdⅡBT4型电机也可以制成ExdⅡCT4隔爆型。

该系列电动机符合GB3836.1《爆炸性气体环境用电气设备 第一部分：通用要求》和GB3836.2《爆炸性气体环境用电气设备 第二部分：隔爆型 “d”》标准的规定。

适用于煤矿井下采掘工作面和油田、化工等企业含有爆炸性气体混合物场所使用。

该系列电机符合国际电工委员会IEC标准，可以和符合IEC标准的国内外各类机械配套。

主要技术参数：额定电压：380V、660V、380V/660V额定频率：50Hz防护等级：IP55YB2-90S-2 1.52 3.42840790.84 2.2734 YB2-90L-2 2.23 4.82840810.85 2.2737 YB2-100L-234 6.22880830.88 2.2745 YB2-112M-24 5.58.12890850.88 2.2757YB2-132S1-25.57.511.12900860.88 2.27.590YB2-132S2-27.51014.82900870.88 2.27.595YB2-160M1-2111521.62930880.88 2.27.5142YB2-160M2-2152028.82930890.89 2.27.5150YB2-160L-218.52535.52930890.89 2.27.5172 YB2-180M-2223041294090.50.927.5202YB2-200L1-2304055.5295091.20.927.5270YB2-200L2-2375067.92950920.927.5285YB2-225M-2456082.1297092.50.927.5349 YB2-250M-2557599.7297092.50.9 2.17.5463 YB2-280S-275100134.4297093.20.9127.5614 YB2-280M-290125160.2297093.80.91 2.17.5690 YB2-315S-21101501952975940.91 1.87975 YB2-315M-2132175233297594.50.91 1.871090YB2-315L1-2160220279297594.60.92 1.871180YB2-315L2-2200270348297594.80.92 1.871265YB2-355S1-2185251323298094.60.92 1.871690YB2-355S2-2200270348.4298094.80.92 1.871690YB2-355M1-2220299383.3298094.80.92 1.671860YB2-355M2-2250340443.2298095.30.92 1.672100YB2-355L1-2280380485.4298095.30.92 1.672250YB2-355L2-2315428544.2298095.60.92 1.672280YB2-631-40.120.170.421400580.722412.5 YB2-632-40.180.250.581400630.732413 YB2-711-40.250.330.731400660.742417 YB2-712-40.370.5 1.021400690.752417.5 YB2-801-40.550.75 1.51390710.75 2.4529 YB2-802-40.75121390730.77 2.4530 YB2-90S-4 1.1 1.5 2.91400750.77 2.3634 YB2-90L-4 1.52 3.71400780.79 2.3639YB2-100L1-42.23 5.11420800.81 2.3646YB2-100L2-434 6.81420820.82 2.3650YB2-112M-44 5.58.81440840.82 2.3655 YB2-132S-4 5.57.511.51440860.84 2.3793 YB2-132M-47.51015.41440870.85 2.37106 YB2-160M-4111522.31460880.85 2.27148 YB2-160L-4152030.11460890.85 2.27169 YB2-180M-418.52536.5147090.50.85 2.27204 YB2-180L-4223043.1147091.20.85 2.27225 YB2-200L-4304057.61470920.86 2.27.2300 YB2-225S-4375069.9148092.50.87 2.27.2324 YB2-225M-4456084.7148092.80.87 2.27.2360 YB2-250M-45575102.71480930.87 2.27.2487 YB2-280S-475100139.6148093.80.87 2.27.2632 YB2-280M-490125166.9148094.20.87 2.27.2737 YB2-315S-4110150201148094.50.88 2.17985 YB2-315M-4132175240148094.80.88 2.171160YB2-315L1-41602202871480950.89 2.171225YB2-315L2-4200270359148095.20.89 2.171320YB2-355S1-4180245328.71485950.9 2.171690YB2-355S2-4200270354.7148595.20.9 2.171690YB2-355M1-4220290390.1148595.20.9 2.171860YB2-355M2-4250340442.9148595.50.9 2.172100YB2-355L1-4280380496148595.50.9 2.172280YB2-355L2-4315428556.2148595.60.9 2.172280YB2-711-60.180.250.64850620.66 1.9417 YB2-712-60.250.330.83850630.68 1.9417.5 YB2-801-60.370.5 1.3940630.7 1.9422.5 YB2-802-60.550.75 1.7940660.72 1.9423 YB2-90S-60.751 2.3910690.72 2.1435 YB2-90L-6 1.1 1.5 3.1910730.73 2.1537 YB2-100L-6 1.52 3.9940760.76 2.1545 YB2-112M-6 2.23 5.6940790.76 2.1557 YB2-132S-6347.3960810.77 2.1688YB2-132M1-64 5.59.4960830.78 2.1698YB2-132M2-65.57.512.6960850.78 2.1 6.5109YB2-160M-67.51016.8970860.79 2.1 6.5144 YB2-160L-6111524.397087.50.79 2.1 6.5172 YB2-180L-6152031.6970890.81 2.17214YB2-200L1-618.52537.6970900.83 2.27250YB2-200L2-6223044.7970900.83 2.27280YB2-225M-6304057.6980920.86 2.17332 YB2-250M-6375069.8980920.86 2.17468 YB2-280S-6456085.998092.50.86 2.17606 YB2-280M-65575104.798092.80.86 2.17665 YB2-315S-67510014198593.50.8627930 YB2-315M-69012516998593.80.86271040YB2-315L1-6110150206985940.86271130YB2-315L2-613217524498594.20.87271230YB2-355S-6160220292.398994.50.9271620YB2-355M1-618525133898994.50.9271730YB2-355M2-6200270364.698994.70.9271930YB2-355L1-6220299401.198994.70.9272120YB2-355L2-6250340454.3989950.9272230YB2-801-80.180.250.8645520.61 1.8 3.320.5 YB2-802-80.250.33 1.1645550.61 1.8 3.321 YB2-90S-80.370.5 1.4670630.62 1.8435 YB2-90L-80.550.75 2.1670640.63 1.8437YB2-100L1-80.751 2.4680710.68 1.8441YB2-100L2-81.1 1.5 3.3680730.69 1.8443YB2-112M-8 1.52 4.4690750.69 1.8452 YB2-132S-8 2.23 5.6710790.73 1.8 5.588 YB2-132M-8347.6710810.73 1.8 5.5104YB2-160M1-84 5.510.3720810.73 1.96143YB2-160M2-85.57.513.4720830.75 1.96144YB2-160L-87.51017.5720850.76 1.96172 YB2-180L-8111525.3730870.76 1.96214 YB2-200L-8152033.7730890.762 6.5280 YB2-225S-818.52540730900.782 6.5306 YB2-225M-8223047.473090.50.782 6.5332 YB2-250M-8304063.4730910.79 1.9 6.5465 YB2-280S-8375077.874091.50.79 1.86590 YB2-280M-8456094.1740920.79 1.86662 YB2-315S-8557511173592.80.81 1.9 6.5900YB2-315M-875100151735930.81 1.9 6.51085YB2-315L1-89012517873593.80.82 1.9 6.51150YB2-315L2-8110150217735940.82 1.9 6.51280YB2-355S-8132175259.674294.20.822 6.51690 YB2-355M-8160220313.474294.60.822 6.51830YB2-355L1-8185251362.374294.60.822 6.52200YB2-355L2-8200299386.274294.80.832 6.52250YB2-315S-104560100590920.75 1.56940YB2-315M-105575121590920.75 1.561085YB2-315L1-107510016259093.50.76 1.561200 YB2-315L2-1090125191590930.77 1.561250YB2-355S-1090125190.8597930.77 1.561650YB2-355M1-10110150230.459793.20.78 1.3 5.51790 YB2-355M2-1013217527559793.50.78 1.3 5.51820 YB2-355L1-1016022033359793.60.78 1.3 5.52100 YB2-355L2-1018525138559793.60.78 1.3 5.5225088, o, lor,="#ffffff">。

YB系列高压隔爆型三相异步电动机●概述YB400～YB710系列高压隔爆型三相异步电动机的功率等级、安装尺寸符合我国国家标准，功率范围从160KW～1400KW。

电动机符合中国国家标准GB3836.1－2000《爆炸性气体环境用电气设备第1部分：通用要求》和GB3836.2－2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》的规定，制成隔爆型dI、dIIAT4、dIIBT4，适用于具有爆炸性气体混合物的场所。

I 类：dI，适用于具有甲烷或煤矿爆炸危险性混合物存在的场所及煤矿井下非采掘工作面用电气设备；II类：适用于工厂用电气设备。

dIIAT4，工厂具有IIA级，T1、T2、T3、T4组爆炸性气体混合物存在的场所；dIIBT4，工厂具有IIA、IIB级，T1、T2、T3、T4组爆炸性气体混合物存在的场所；本系列电机主体外壳防护等级按IP54设计，可制成IP55；接线盒为IP54，可制成IP55；电动机的功率、转速及机座号的对应关系见表1(6000V)、表2(10000V)，技术数据见表3(6000V)、表4(10000V)；●●电动机型号意义(4、6、8)隔爆型(S、M)●●●结构说明电动机冷却方式为IC411，即带有内循环通风自扇冷式。

电动机绝缘等级为F级，定子线圈采用薄膜绕包扁铜线绕制，云母带半迭包，定子绕组经VPI真空压力浸漆后具有较高的电气强度、机械强度、防潮性能和热稳定性能。

电动机转子采用笼型结构。

电动机设置有定子测温，轴承测温和防冷凝加热装置等。

电动机采用滚动轴承结构，并设有注油装置，可不停机补充润滑脂。

●●●●使用条件额定电压：6000V、10000V额定频率：50Hz工作制：S1环境空气温度：－20℃～＋40℃海拔高度：不超过1000m表2 Table2(10000V)YB2、YBK2系列低压隔爆型三相异步电动机●概述YB2、YBK2系列低压隔爆型三相异步电动机的功率等级、安装尺寸符合我国国家标准。

YB2系列（H63-355）隔爆型三相异步电动机使用维护说明书江苏苏华电机制造有限公司1、使用范围1．1 YB2系列隔爆型三相异步电动机（以下简称YB2系列电动机）是按照国家标准GB3836.1-2000《爆炸性气体环境用电气设备-第1部分：通用要求》和GB3836.2-2000《爆炸性气体环境用电气设备-第2部分：隔爆型“d”》的规定，制成隔爆型。

防爆标志为ExdI,ExdIIAT4,ExdIIBT4 分别使用于煤矿井下固定式设备上和工厂有最大试验安全间隙不小于IIB级且引燃温度不低于T4组的可燃性气体或蒸汽与空气形成的爆炸性混合物的场所的设备上，以作为传动机使用。

常见可燃性气体、蒸汽的级别及温度组别举例见表1（Ex dI用于煤矿井下，主要气体为甲烷）。

表1在电动机的外壳的明显处，须设置清晰的永久性凸纹标志“Ex”，防爆标志煤矿用以“Ex dI”表示，工厂用由防爆类型、级别、组别三部份组成。

本系列电动机的容量等级，安装尺寸及其对应关系符合德国标准DIN42673的规定。

1．2 电动机主体外壳的防护等级为IP55，接线盒为IP55，冷却方法为IC411全封闭自扇冷式。

1．3 电动机典型安装结构形式示意图及制造范围（机座号）见表2（第2页）：1．4 工作条件：①环境空气温度随季节而变化，但不超过40℃；②海拔不超过1000m；③频率为50Hz；④电压分别为220、380、660、220/380、380/660V；⑤工作方式为S1（连续）。

允许满压起动；⑥绝缘等级为F级，但时机绕组温升不高于80K（电阻法）。

1．5 接线盒内制成三个或六个接线端子，适用于橡套电缆。

三个接线端子，适用于连接铜电缆。

六个接线端子：对YB2-112~355的机座号，适用于连接铜电缆或铝电缆。

表2e、机座、端盖、轴承内盖、接线盒座、接线盒盖、接线螺栓、端子套、轴、密封圈是隔爆零件、密封圈采用橡胶XH—50，其邵尔硬度45—55,并经老化试验考核合格（见图3）2．2 在额定工作状态下，电动机外壳表面温度用不得超过+195℃，但有煤粉堆积在电动机外表面时，不得超过+150℃，工厂用不得超过表4规定。

YB2 系列隔爆型三相异步电动机YB2 系列隔爆型三相异步电动机，适用于煤矿井下非采掘工作面及工厂含爆炸性气体混合物的场所，如水泵、风机、压缩机等机械设备作动力之用。

该电动机的额定电压为 380 、 660 、 380/660V ， 3kw 及以下电动机额定电压为380V 。

额定频率为 50Hz ，工作方式为连续 S1 。

电动机防爆性能符合 GB3836.1 － 1983 《爆炸性环境用防爆电气设备通用要求》和 GB3836.2 － 1983 《爆炸性环境用防爆电气设备隔爆型电气设备“d” 》的规定。

电动机的功率等级、安装尺寸符合 IEC 标准，其对应关系与德国 DIN42673 标准相一致。

电动机的防爆标志为 dI 、 dII AT4 、 dIIBT4; 电动机的外壳防护等级为 IP55 ；冷却方式： IC411 ；电动机的绝缘等级为 F 级，温升按 B 级考核。

结构简介YB2 系列电动机采用机座带平行与垂直散热筋的全封闭扇式结构，外壳防护等级为IP55 。

电动机接线盒座与接线盒盖的配合改成圆筒形止口隔爆面结构，并在盒座与盒盖的止口处加设“O” 型密封圈。

旋转部位加装 V 型轴封环。

接线盒位置仍放在顶部，取消了联通节，使接线盒可从四个方向进线。

电动机（ H180 ～ 225mm ）的轴承外盖上只留有注排油孔位置，供用户需要而定：H250mm 及以上电支机设有不停注油装置。

YB2 系列隔爆型三相异步电动机主要技术参数型号额定功率/KW 额定转速/(r/min)额定电流(380V)/A效率(%)功率因数堵转电流堵转转矩最大转矩外形尺寸额定电流额定转矩额定转矩长宽高同步转速 3000r/min50HzYB2-801-2 YB2-802-2 YB2-90S-2 YB2-90L-2 0.751.11.52.228302830284028401.82.63.44.9757879810.830.840.840.856.06.07.07.02.22.22.22.22.32.32.32.3330330360385172.5172.5180180320320350350YB2-00L-2 YB2-112M-2 YB2-132S1-2 YB2-132S2-2 YB2-160M1-2 YB2-160M2-2 YB2-160L-2 YB2-180M-2 YB2-200L1 YB2-200L2-2 YB2-225M-2 YB2-250M-2 YB2-280S-2 YB2-280M-2 345.57.5111518.522303745557590287028902900290029302930293029402950295029702970297029706.28.111.014.921.628.835.541.055.567.982.11001341608385868788898990.591.29292.592.593.293.80.880.880.880.880.880.890.890.900.900.900.900.900.910.917.07.07.57.57.57.57.57.57.57.57.57.57.57.52.22.22.22.22.22.22.22.02.02.02.02.12.02.12.32.32.32.32.42.42.42.32.42.42.32.32.32.344046051051065565569573080580580594510101060190222.5240240275275275287.5320320320395422.5422.5400420450450520520520550645645645720790790同步转速 1500r/min,50Hz275YB2-801-4 YB2-802-4 YB2-90S-4 YB2-90L-4 YB2-100L1-4 YB2-100L2-4 YB2-112M-4 YB2-132S-4 YB2-132M-4 YB2-160M-4 YB2-160L-4 0.550.751.11.52.2345.57.51115139013901400140014301430144014401440146014601.62.02.93.75.26.88.811.615.422.330.171737578808284868788890.750.770.770.790.810.820.820.840.850.850.855.05.06.06.06.06.06.07.07.07.07.02.42.42.32.32.32.32.32.32.32.22.22.32.32.32.32.42.42.42.42.42.42.4330330360385440440460510550655695172.5172.5180180190190222.5240240275275320320350350400400420450450520520YB2-180M-4 YB2-180L-4 YB2-200L-4 YB2-225S-4 YB2-225M-4 YB2-250M-4 YB2-280S-4 YB2-280M-4 18.5223037455575901470147014701480148014801480149036.543.157.669.984.710314016790.591.29292.592.89393.894.20.850.850.860.870.870.870.870.877.07.07.27.27.27.27.27.22.22.22.22.22.22.22.22.22.32.32.42.42.42.42.42.473075080586589094510101060287.5287.5320320320395422.5422.5550550645645645720790790同步转速 1000r/minYB2-801-6 YB2-802-6 YB2-90S-6 YB2-90L-6 YB2-100L-6 YB2-112M-6 YB2-132S-6 YB2-132M1-6 YB2-132M2-6 YB2-160M-6 YB2-160L-6 YB2-180L-6 YB2-200L1-6 YB2-200L2-6 YB2-225M-6 YB2-250M-6 YB2-280S-6 0.370.550.751.11.52.2345.57.5111518.5226037458908909109109409409609609609709709709709709809809801.31.82.33.13.95.67.39.412.616.824.231.637.644.757.671.185.96366697376798183858687.5899090929292.50.700.720.720.730.760.760.770.780.780.790.790.810.830.830.860.860.864.04.04.05.05.05.06.06.06.56.56.57.07.07.07.07.07.01.91.92.12.12.12.12.12.12.12.12.12.12.22.12.12.12.12.12.12.12.12.12.12.42.42.42.42.42.12.42.42.42.42.43303303603854404605105505506556957508058058909451010172.5172.5180180190222.5240240240275275287.7320320320395422.5320320350350400420450450450520520550645645645720790YB2-280M-6 55 980 105 92.8 0.86 7.0 2.1 2.3 1060 422.5 790 同步转速 750r/minYB2-801-8 YB2-802-8 YB2-90S-8 YB2-90L-8 YB2-100L1-8 YB2-100L2-8 YB2-112M-8 YB2-132S-8 YB2-132M-8 YB2-160M1-8 YB2-160M2-8 YB2-160L-8 YB2-180L-8 YB2-200L-8 YB2-225S-8 YB2-225M-8 YB2-250M-8 YB2-280S-8 YB2-280M-8 0.180.250.370.550.751.11.52.2345.57.5111518.5223037456306406606606906906807107107207207207307307307407407407400.861.11.42.12.43.34.45.87.710.313.417.625.333.74047.463.477.894.152556364717375798181838587899090.59191.5920.610.610.620.630.680.690.690.730.730.730.750.760.760.760.780.780.790.790.793.33.34.04.04.04.04.05.55.56.06.06.06.06.56.56.56.56.06.01.81.81.81.81.81.81.81.81.81.91.91.91.92.02.02.01.91.81.81.91.92.02.02.02.02.02.22.22.22.22.22.22.22.22.22.02.02.033033036038544044046051055065565569575080586589094510101060172.5172.5180180190190222.5240240275275275287.5320320320395422.5422.5320320350350400400420450450520520520550645645645720790790。

目录首先，感谢您选用我公司生产的高压隔爆型三相异步电动机，该电动机2005年被评为中国名牌产品。

在您使用该电动机之前，请您先仔细阅读这本《使用说明书》，它会告诉您如何正确操作、维护，使其更好的为您服务，并请您妥善保管好这本《使用说明书》，以便今后使用。

对于用户订货有特殊要求时，可能有部分内容与本《使用说明书》不一致，请按技术协议要求或向我公司咨询。

1. 概述 (4)2. 电动机型号及基本参数 (4)3. 电动机的使用条件 (6)4. 电动机的结构说明 (8)5. 隔爆型电动机防爆要点 (10)6. 电动机的操作与使用要求 (11)7. 电动机的维护和修理 (13)8. 电动机常见故障及处理方法 (15)9. 电动机的贮存、运输 (18)10.注意事项 (18)图1 (19)图2 (20)图3 (21)图4 (22)图5 (23)图6 (24)执行标准情况说明YB2系列高压隔爆型三相异步电动机按企业标准Q/NF251-2006《隔爆型电机通用要求》和Q/NF205-2006《YB2系列高压隔爆型三相异步电动机技术条件（机座号355～560）》制造.本系列隔爆型三相异步电动机的防爆性能均符合国家标准GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》和GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》的规定。

安全警示：1).使用前必须仔细阅读该本《使用说明书》。

2).严禁带电拆卸任何隔爆零部件。

3).检修后组装时，紧固用螺钉及螺栓必须拧到位，固定紧。

4).注意保护隔爆面，隔爆零件有锈蚀和损坏需更换时，必须向原制造单位联系更换，严禁使用单位擅自配制更换。

1概述1.1 YB2系列为紧凑型高压隔爆型三相异步电动机（以下简称为电动机）的基本系列，YB2-H、YB2-W、YB2-TH、YB2-THW、YB2-TA、YB2-TAW、YB2-T、YB2-TW、YB2-WF1等系列，分别为在基本系列上派生的船用、户外、湿热带、户外湿热带、干热带、户外干热带、热带、户外热带、户外防中等腐蚀系列高压隔爆型三相异步电动机。

YB2系列电动机和Y B系列相比的优势和特点YB2系列电动机是结合我国防爆电机行业和市场的实际情况设计开发的防爆电机基本系列Y B的更新换代产品，它达到了90年代国际同类产品的先进水平。

为我国煤炭、石油、化学等工业部门的发展提供新一代的更先进和安全可靠的动力设备。

YB2电动机与Y B电动机相比具有如下的技术经济优势和特点：1、YB2电动机形成了完整的低压隔爆型三相异步电动机的系列。

2、YB2系列电动机的功率等级与安装尺寸符合I EC标准，它们与同步转速的对应关系同德国DIN42673标准基本一致，并且保持与Y B系列（H80―315）和Y2系列相一致，这为用户的选用和产品出口创造了有利条件。

3、YB2电动机结构安装形式更合理。

4、提高了产品的防护性能。

YB2电动机的防护性能由Y B电动机的IP44提高至IP55,有利于产品可靠性的提高。

5、降低了产品的噪声和振动。

YB2系列电动机在电磁和结构设计上采取了合理选择电磁参数、选择适当的槽配合和斜槽度，增加机座和端盖的刚度、提高加工精度、改进风扇和风罩结构、选用合适的轴承及提高动、静平衡精度等技术措施，从而有效地降低了电动机的噪声和振动，满足了产品标准提出的负载噪声的考核要求。

YB2系列电动机比Y B系列电动机中Ⅱ级产品噪声平均降低了约2―5分贝。

YB2电动机噪声、振动限值的降低表明了防爆电机生产企业对用户关于改善产品环保性能要求的关注。

6、提高了产品的防爆安全性。

YB2电动机的防爆性能要求符合GB38361.1《爆炸性气体环境用防爆电气设备通用要求》及GB3836.2《爆炸性气体环境用防爆电气设备隔爆型电气设备“d”》的规定。

通过设计有效地保证了电动机轴贯通部分的隔爆参数，并从电气、机械设计上采取多衢措施，有效地提高了新系列产品的防爆安全性和可靠性。

7、主要性能指标达到国际同类产品先进水平。

8、改善了电动机的使用维护性。

为了满足电动机在使用中不停机更换润滑脂及延长大修周期的需要，YB2电动机在180及以上机座号的电动机上增加了不停机注排油装置的设计。

YB2系列高压隔爆型三相异步电动机样本用，可广泛应用于石油、化工、制药、冶金、煤炭等行业的各种机械设备。

2.型号说明YB2系列高压隔爆型三相异步电动机的型号说明如下：例如：YB2-355M1-4YB2——系列名称355——定子铁心高度（mm）M1——安装方式，IMB34——极数3.结构说明本系列电动机采用全封闭式结构，外壳采用铝合金铸造而成，具有良好的防爆性能和散热性能。

定子绕组通过F级绝缘处理，转子采用铸铝工艺制成。

加强了电动机的稳定性和耐久性。

轴承采用进口或国产高品质轴承，保证电动机的稳定性和寿命。

电动机的转子采用双重压铸工艺，确保电动机的运行平稳、噪声低。

4.使用条件本系列电动机适用于环境温度为-15℃~40℃，海拔高度不超过1000m。

电源电压为380V，频率为50Hz，工作制度为S1（连续运行），使用于1区、2区爆炸性气体环境中的各种机械设备。

5.技术参数本系列电动机的额定功率范围为160kW~1000kW，额定电压为6kV、10kV、11kV、13.8kV，额定频率为50Hz，额定转速为3000r/min、1500r/min、1000r/min、750r/min、600r/min。

6.结构及安装和外形尺寸本系列电动机的结构及安装和外形尺寸见附表。

7.质量证明本系列电动机的质量证明文件包括：出厂合格证、质量保证书、产品检验报告、产品合格证等。

8.订货须知订货时请注明电动机的型号、额定功率、额定电压、额定频率、额定转速、安装方式、防护等级、冷却方式、轴伸方向、轴承品牌、防爆标志等。

如有特殊要求，请与我公司销售部门联系，我们将尽力满足您的需求。

XXX。

machinery。

petrochemical。

and power XXX。

such as compressors。

pumps。

crushers。

cutting machines。

conveyors。

and other equipment.ExdI is XXX-mining working faces underground.ExdⅡAT4 XXX with Class ⅡA and temperature groups of T1.T2.T3.and T4.ExdⅡBT4 XXX with Class ⅡB and temperature groups of T1.T2.T3.and T4.ExdⅡCT4 XXX with Class ⅡC and temperature groups of T1.T2.T3.and T4.Motors can be made for different climate ns。
