为顾客提供全寿命服务方案P r o v i d i n g l i f e t i m e s o l u t i o n s f o r o u r c u s t o m e r sYBX3系列高效率隔爆型 三相异步电动机 S e r i e s Y B X3H i g h E f f i c i e n c y L o w V o l t a g e F l a m e p r o o f3P h a s e I n d u c t i o n M o t o r机座号63～400卧龙电气南阳防爆集团股份有限公司WOLONG ELECTRIC NANYANG EXPLOSION PROTECTION GROUP CO., LTD.目录1.产品概述 (2)2.用途 (2)3.型号说明 (2)4.执行标准 (2)5.基本特征 (3)6.技术数据 (6)7.结构及安装和外形尺寸 (8)8.订货指南 (8)1.产品概述YBX3系列低压高效率隔爆型三相异步电动机，是我公司自行研制开发的全封闭、自扇冷、鼠笼式、高效率隔爆型三相异步电动机。
具有性能优良，使用安全可靠，振动、噪声比同类产品低的特点，符合环保要求。
2.用途适用于石油、化工、矿业、冶金、电力、机械等行业有爆炸性气体混合物存在的场所。
是理想的动力设备。
3.型号说明3.1 电动机防爆标志代表的意义：Ex d ⅡB T4 Gb标志（防爆）设备保护级别（Gb）电气设备防爆型式（隔爆型）温度组别（T4）电气设备类别级别（Ⅱ类B级）3.2电动机型号代表意义示例：Y B X 3 - 355 M 1 - 4 W异步电动机特殊环境代号(户外型)隔爆型极数( 4极)高效率铁心长代号（1号铁心长）设计序号机座长度(M表示中机座)机座的轴中心高(355mm)4.执行标准4.1GB 755 旋转电机 定额和性能4.2GB/T 997 旋转电机结构型式、安装型式及接线盒位置的分类(IM代号)4.3GB/T 1032 三相异步电动机试验方法4.4GB/T 1993 旋转电机冷却方法4.5GB 1971 旋转电机 线端标志与旋转方向4.6GB/T 4772 旋转电机尺寸和输出功率等级4.7GB/T 4942.1 旋转电机整体结构的外壳防护等级（IP代号）分级4.8GB 10068 中心高为56mm及以上电机的机械振动 振动的测量及限值4.9GB/T 10069.1-2006 旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法4.10GB/T 10069.3-2008 旋转电机噪声测定方法及限值第3部分：噪声限值4.11GB 14711 中小型旋转电机安全要求4.12GB 3836.1 爆炸性环境 第1部分：设备 通用要求4.13GB 3836.2 爆炸性环境 第2部分: 由隔爆外壳“d” 保护的设备4.14GB 3836.3 爆炸性环境 第3部分: 由增安型“e”保护的设备4.15GB 50058 爆炸和火灾危险环境电力装置设计规范5.基本特征5.1机座号：63～400。
YPT3系列变频调速三相异步电动机佳木斯电机股份有限公司YPT3系列变频调速三相异步电动机（机座号80mm 〜355mm ）1. 概述YPT3系列变频调速三相异步电动机是我公司自行开发设计的产品。
YPT3效率指标符合GB 18613-2012《中小型三相异步电动机能效限定值及能效等级》中的“电动机节能评价值”中的3级效率的规定.本系列电动机机座号范围为80mm〜355mm ,功率等级和安装尺寸符合GB/T4772.1/IEC 60072-1 和 GB/T4772.2/ IEC 60072-2 标准的规定。
2. 产品特点2.1电动机采用独立通风（冷却方式为IC416 ）和自扇冷却（冷却方式为IC411 ）两种通风结构，前者调频范围为0〜60Hz , 4极以上可扩大调频范围，后者调频范围为35〜60Hz。
2.2电动机主接线盒和独立风机的接线盒位于机座的顶部，可以左右出线，满足用户不同出线方式的要求；2.3机座号160及以上电机，可以根据用户需要提供定子测温装置、轴承测温装置、加热器、不停机注排油装置；2.4机座号225及以上电机，可根据用户需要提供底脚调整螺栓孔；2.5非轴伸端可安装编码器、测速机等辅助设备。
2.6接线盒、机座、端盖和风罩的外形美观、样式新颖，并且有利于降噪和通风；2.7电动机采用热分级为155 （F）级绝缘系统，从而延长电机的使用寿命；2.8电动机工作制为S1 ；2.9外壳防护等级为IP55 ;2.10 如用于各种特殊环境口：“ W”、“TH”、“WTH ”、“F1”、“F2”、“WF1及“WF2”，其中：W为户外防轻腐蚀；TH为湿热；WTH为户外湿热；F1为户内防中等防腐；F2为户内防强腐蚀；WF1为户外防中等腐蚀；WF2为户外防强腐蚀，需在定货时提出。
2.11为了方便连接负载，在电动机轴伸端面均预留有 C型中心孔；2.12机座号132及以上在电机机座底部安装有排水阀（安装方式为卧式）；2.13电动机的高质量保证了很高的运行可靠性；具有高效、节能、安全、环保等特点。
YB3三相异步电动机样本
YB3三相异步电动机是一种常见的工业用电机，其样本可分为单行本和多行本两种版本。
单行本样本通常包含以下内容：
1.封面：封面上标有产品的名称“YB3三相异步电动机样本”，以及制造商的名称和标志。
2.目录：目录列明了样本中各个章节的内容，便于读者查找和阅读。
3.产品概述：产品概述介绍了YB3三相异步电动机的基本信息，包括产品型号、额定功率、额定电压、额定频率等。
同时，还附带了产品的尺寸和重量信息。
4.产品特点：产品特点部分详细介绍了YB3三相异步电动机的特点和优势，比如高效能、节能环保、可靠稳定等。
5.技术参数：技术参数部分包括了YB3三相异步电动机的各项技术指标，比如额定功率、额定电压、额定频率、额定转速、额定电流等。
6.产品结构：产品结构部分介绍了YB3三相异步电动机的内、外部结构，包括定子、转子、绕组、轴承、接线端子等部件的结构和布置。
7.工作原理：工作原理部分解释了YB3三相异步电动机的工作原理，包括旋转磁场的产生和其对转子的作用机制。
8.安装使用：安装使用部分详细介绍了YB3三相异步电动机的安装和使用方法，包括安装位置选定、电机接线、电机运行前的准备等。
还提供了电机的常见故障排除方法。
9.维护保养：维护保养部分介绍了YB3三相异步电动机的维护保养方法，包括定期检查、清洁、润滑、维修等，以延长电机的寿命。
10.应用范围：应用范围部分列出了YB3三相异步电动机适用的各个领域和行业，比如石油化工、冶金工业、煤炭行业等。
11.附录：附录部分包括一些常用的技术数据表格、接线示意图、安装图纸等，以供读者参考和使用。

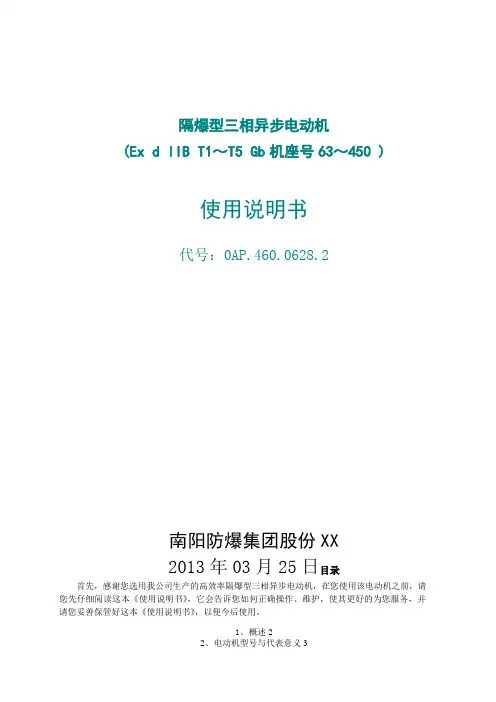

隔爆型三相异步电动机(Ex d IIB T1～T5 Gb机座号63～450 )使用说明书代号：南阳防爆集团股份有限公司2013年03月25日目录首先，感谢您选用我公司生产的高效率隔爆型三相异步电动机，在您使用该电动机之前，请您先仔细阅读这本《使用说明书》，它会告诉您如何正确操作、维护，使其更好的为您服务，并请您妥善保管好这本《使用说明书》，以便今后使用。
附图1 (11)附图2 (12)附图3 (13)附图4 (14)附图5 (15)附图6 (16)附图7 (16)附图8 (16)附图9 (16)附图10 (17)执行标准情况说明:YB3系列按企业标准Q/《YB3及YB3-W、YB3-WF1、YB3-TH、YB3-THW、YB3-TA、YB3-TAW系列隔爆型三相异步电动机技术条件(机座号63～450) 》制造.YBX3系列按企业标准Q/《YBX3及YBX3-W、YBX3-WF1、YBX3-TH、YBX3-THW、YBX3-TA、YBX3-TAW 系列高效率隔爆型三相异步电动机技术条件（机座号63～450）》制造.YB3及YBX3系列隔爆型三相异步电动机的防爆性能均符合国家标准《爆炸性环境第1部分：设备通用要求》和《爆炸性环境第2部分：由隔爆外壳“d”保护的设备》的规定；同时符合IEC 60079-0：2007《爆炸性环境第0部分：设备通用要求》和IEC 60079-1：2007《爆炸性环境第1部分：由隔爆外壳“d”保护的设备》的规定。
安全警示：1.使用前必须仔细阅读本：《使用说明书》。
2.严禁带电拆卸任何隔爆零部件，断电后待外壳温度降至环温，方可打开电机外壳部件。
3.检修后组装时，如果紧固用螺钉及螺栓损坏需更换时,其强度应不低于原配螺钉及螺栓的强度, 螺钉及螺栓必须拧到位，固定紧。
4. 隔爆零件有锈蚀和损坏需更换时，必须向原制造单位联系更换，严禁使用单位擅自配制更换。
5. 对葛兰结构接线盒，接线盒座出口为隔爆螺纹，但出厂未配隔爆型葛兰时，必须按警示牌要求配隔爆型葛兰。
YB系列高压隔爆型三相异步电动机样本YB系列高压隔爆型三相异步电动机样本————————————————————————————————作者：————————————————————————————————日期：YB2系列高压隔爆型三相异步电动机(H355~560)产品样本代号：0AP.138.0109a2009年9月20日g防爆集团股份有限公司目录1.概述 (3)2.型号说明 (4)3.结构说明 (4)4.使用条件 (5)5.技术数据 (6)6.结构及安装和外形尺寸 (6)7.质量保证…………………………………………………68.订货指南…………………………………………………6尊敬的顾客：首先，感谢您关心和支持我公司的电机产品，在您采购选用电机之前，请您先仔细阅读这本《产品样本》，它会告诉您电机产品的基本常识和如何选取您所需要的电机，以便准确采购，使其更好地为您服务。
1.概述YB2系列高压隔爆型三相异步电动机是我公司在消化吸收德国西门子公司高压电动机制造技术的基础上，结合我公司长期稳定生产高压隔爆型三相异步电动机的设计制造经验而研制的最新产品，是我公司YB系列的更新换代的防爆电机基本系列。
本系列电动机采用新技术、新材料、新工艺，选材考究、制造精良，具有体积小、重量轻、外形美观、功率大、效率高、噪声低、振动小、运行安全可靠、使用维护方便等特点。
本系列电动机的外壳防护和接线盒防护等级可选择为IP54 或IP55，冷却方式为IC411，安装方式为IMB3，也可根据用户要求制成不同的防护类型、冷却方式、安装方式。
本系列电动机符合GB755-2000《旋转电机定额和性能》、GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》、GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》的规定，制成隔爆型电动机，防爆标志为ExdI、ExdⅡAT4、ExdⅡBT4、ExdⅡCT4，适用于具有爆炸性气体环境的1区、2区危险场所。
系列是上海电气集团上海电机厂有限公司面向市场研发的全高压异步电动机荣获国家节能中心颁发的能效之星证书中心高范围：315-500mm功率范围：160-1600k W极数范围：安装方式：卧式（IM B3适用标准：G B/T 755/IE运行方式：直接驱动/变频驱动产品参数冶金行业应用电力行业应用水务行业应用水泥行业Y(B)X3系列电机搭配风机、皮带机、回转窑、水泥窑、煤磨机、生料磨机、辊压机等负载，于水泥行业应用广泛，公司结合丰富的历史项目经验，研发的新一代电机在功率密度，效制糖行业（4）可靠的绝缘（2）低温升创新性地将CFD技术、冷却器和风扇数据库映射对应，实现电机通风冷却部件的模块化选型、匹配，通过建设了风扇、流场设计平台，实现电机冷却回路匹配选型。
不仅能实现电机内部冷却回路的（1）高效节能电机满足国标一级能效要求，同时经过国家权威部门认证，该系列产品被国家权威部门评为“能新项目：通过采用该系列高效电机，降低运行成本，（2）数字孪生数字孪生以数字化的方式建立物理实体的多维、多时空尺度、多学科、多物理量的动态虚拟模型来仿真和刻画物理实体在真实环境中的属性、行为、规则等。
通过建立电机数字孪生模型，实现电机1) 电机实际运行时，通过工况输入，从数据库直接读取相对应的数据，生成结果云图；2) 监测电机关键部位瞬时局部应力应变，建立报警机制，保证结构安全性。
3) 实时掌握电机运行效率和范围，为电机的高效节能运行提供支持；标准接口预留：灵活响应用户定制需求，能按不同需求进行配置设计。
现代化的创新外观设计，干净整洁的外部配置（内走线）。
规格覆盖全面：可衍生防爆产品，宽转速范围。
产品安装尺寸可调，不仅实现备机完美更换，还满足轴心低场景和国外同质产品替代。
可自定义的配置，包含电机本体、零部件及其余成套设备，如变频器、联轴器、油站、配电柜、控制组件等。
交付周期短：模块化零部件实现整机、检修的更短周期。
提供专业的技术方案设计和配套产品选型服务提供动力驱动相关全套的建模仿真模拟计算数据、图纸、视频等数字化交付提供动力驱动模型、系统评估、轴系计算、技术配合等，实现与设计院无缝配合提供全面、及时且专业的现场服务支持提供各类通用或专题培训服务及保养资料可提供易耗品、常用件、战略备件三类备件服务包售后服务承诺：4小时内进行问题答复，国内24小时到达现场处理手 机地 址负责人上海大区 本部办事处 上海 周勤强 139****3991上海市闵行区江川路555号北京大区 北京办事处 北京 董海生 186****4386北京市海淀区首体南路6号新世纪日航饭店写字楼955室华北大区 石家庄办事处 石家庄 宋鑫 186****6818石家庄桥西区裕华西路海悦天地广场A座2016室太原办事处 太原 山西省太原市建设南路206号中正花园二期4号楼1单元2703号唐山办事处 唐山 焦旭 138****6706河北省唐山市路北区军安里尚座花园104-7-1602室华东大区 南京办事处 南京 曾照杨 159****6881江苏省南京市江宁区金源路2号绿地城际空间站D1-1502（南京南站南广场）苏东南办事处 南通 钱斌 138****8040江苏省南通市崇川区中兴街道振兴东路336号富新园15号楼二单元504济南办事处 济南 路永明 136****5429山东省济南市槐荫区和谐佳苑4区7-2-701华中大区 武汉办事处 武汉 蔡一丁 139****5740武汉市武昌区徐东路50号山河大厦3803室郑州办事处 郑州 印华 133****7637郑州市郑东新区普惠路2号新里·卢浮公馆二期5号楼二单元14层189室洛阳 营建 152****3204洛阳市涧西区世纪华阳小区2号楼602室长沙办事处 长沙 陈永嘉 186****5655湖南省长沙市天心区湘府西路229号保利花园三期9栋2单员606西南大区 成都办事处 成都 朱锦坤 186****2805成都市高新区蜀锦路88号楚峰国际中心1104室重庆 重庆市渝中区大坪长江二路77号附16号B，2栋34-7（万友康年公寓）昆明办事处 昆明 熊伟 152****2820云南省昆明市盘龙区石闸立交桥旁金色俊园F栋2807贵阳办事处 贵阳 贵阳市观山湖区金朱东路399号恒大中央公园D5栋2502办事处东北大区 沈阳办事处 沈阳 王超群 186****8897辽宁省沈阳市沈河区青年大街219号华新国际大厦4-J、4-K华南大区 广州办事处 广州 王辉 134****5062广东省广州市天河区华庭路4号富力天河商务大厦1204房南宁 广西南宁市西乡塘区大学东路35号翰林学府3号楼二十八层2801室东南大区 杭州办事处 杭州 谢钟 156****6655杭州市江干区全幅桥路298号富亿中心A座1312福州办事处 福州 福州市 晋安区 电建路19号 茶园新苑13号1112西北大区 西安 周杰 138****7420陕西省西安市莲湖区唐延路北段20号太和时代广场D座1209室新疆 新疆乌鲁木齐市经开区喀纳斯南路和兴雅轩8-3-901榆林 陕西省榆林市榆阳区巨丰智慧城30栋2单元101。
防爆电机YB3-80M1-2-0.75kwYB3系列是YB2系列的更新换代产品，具有体积小、重量轻、外形美观、运行安全可靠、寿命长、性能优良、安装使用维修方便的特点。
YB3系列高效、节能环保型电动机一、技术特点YB3 系列低压隔爆型三相异步电动机是在现代化工业中发展起来的最新型高效、环保、节能型产品。
外型上美观，结构上兼顾标准化、系列化、通用化，使企业能在基本系列的基础上派生出各个行业部门需要的产品，便于国际接轨，即按最大限度满足目前国内用户及出口的要求。
YB3 不仅满足 GB 18613—2006 中的 2 级效率要求，并同时兼顾国际标准 IEC 60034—30 中 IE2 效率指标。
1、电磁设计特点铁心叠片选择高牌号、低损耗电工钢片可降低涡流损耗，通过加长铁心降低磁通密度也可以减少铁心损耗；定子绕组多用铜，增加定子绕组的截面，以降低绕组电阻和减少损耗；采用较大的转子导条，增加转子导条截面尺寸，以降低导条电阻和绕组损耗。
2、结构设计特点机座和端盖均采用优质耐腐蚀铸铁制造，带底脚铸铁机座和铸铁端盖，在正常和严酷工作制运行状态下有良好的强度和抗震性；转子：铸铝转子的转子导条、端环和冷却风叶为一整体，表面经防腐处理，转子和轴装配后，经动平衡以保证振动噪声低，运行可靠；优化槽型设计，可达到较高转矩、低温升和低噪声；优化风扇设计，降低由于空气流动引起的风摩耗及噪声级；轴承用真空脱气钢制造，高质量、温度范围宽的防锈油脂，使轴承具备最小摩擦损耗和较长的运行寿命；驱动轴伸上有模注氯丁橡胶或钢挡圈，防止潮气和灰尘进入轴承室。
二、关键技术1、降低定子铜耗的措施在中小型电机中定子绕组铜损耗Pcu1(W) 约占总损耗的40％，主要为满载时定子绕组在运行温度下的电阻损耗。
定子绕组损耗计算公式为Pcu1=I12R1定子铜耗在中小型电机损耗中占有相当大的比例，故而如何降低定子铜耗，对提高电动机的效率非常关键。
降低定子铜耗就是降低定子电阻R1、定子电流 I1；定子电阻R1=ρL／S，故降低定子电阻就是通过缩短线圈长度L、加大每圈导线截面S 和降低导线电阻率ρ来实现，具体措施如下：a. 提高槽满率，缩短绕组端部长度。
佳木斯电动机股份有限公司技术文件YB3系列隔爆型三相异步电动机（机座号80～355）产品样本佳木斯电动机股份有限公司发布YB3系列隔爆型三相异步电动机（机座号80～355mm）1.概述1.1.节能高效产品YB3系列隔爆型三相异步电动机是我公司自行开发的高效节能产品。
效率指标符合GB 18613-2006《中小型三相异步电动机能效限定值及能效等级》中的“电动机节能评价值”中的2级效率的规定；效率水平相当于欧洲EFF1高效电动机，并满足美国能源法规定的电动机应符合EPACT效率指标要求的规定。
本系列电动机按照GB 3836.1《爆炸性气体环境用电气设备第1部分：通用要求》和GB 3836.2《爆炸性气体环境用电气设备第2部分：隔爆型“d”》的规定制成隔爆型，防爆标志为ExdI、ExdIIAT4、ExdIIBT4、ExdIICT4，适用于含有温度组别为T1、T2、T3、T4的爆炸性气体混合物场所。
用于驱动水泵、风机、压缩机等机械设备，为石油、化工、煤矿、冶金等行业的优选产品。
为了保护地球环境，请选用YB3系列电动机。
YB3系列电动机整体外观图1.2.节能效益YB3系列电动机的开发，符合当今世界减排、节能的发展方向，选用YB3系列电动机具有较大的经济效益和社会效益。
在分析电动机的费用时，典型的运行时间是平均每年4000小时，运行十年。
购买、安装和服务、维护的费用全部加在一起，约为总费用的3%。
运行费用几乎全部是电能费用，却超过总费用的97％。
如果能够在电能费用上得到节约，那么，只要电动机在运行就是节约的。
尽管电动机的购置费用稍高，但可以在一年以内回收。
然而上述计算不能单纯只看它的经济价值。
电动机消耗了工业用电能的60％，一项研究表明，驱动系统的节约潜力—大约是20000MW.h/每年，它相当于八个燃煤电站的出力；不仅如此，还要排放1100万吨的碳氧化物。
这意味着，环境保护也受益于每台节能电动机。
YB3系列电动机的效率平均比YB2系列电动机高出1%～2%，具体见图1，高出部分的效率节约的电能费用要远远超出所增加的费用。
与YB2系列电动机相比，采用YB3电动机所增加的费用可从节约的电费中回收，在回收期以后节约的运行费用为净收入，每年节约的电能见图2，回收期见图3。
图1 YB3与YB2系列电动机效率对比值与YB2系列电动机相比，采用YB3电动机所增加的费用可从节约的电费中回收，在回收期以后节约的运行费用为净收入，每年节约的电能见图3，回收期见图3。
Y 918.0894.03B YB22⎭⎝⎪⎭ ⎝ηηT — 回收期（h ）22kW 30kW 37kW 45kW 55kW 75kW 90kWC —选用本系列电动机增加的费用（元）a—电能的价格，（1千瓦·时＝0.65元）ηYB2—效率（％）ηYB3—YB3标准效率（％）P2—电动机输出功率(kW)以上可见电动机在744 h以内为回收期，回收期过后节约的运行费用即为净收入。
2.电动机型号含义电动机产品型号的组成及含义举例如下：Y B 3 160 L - 4 - W环境代号 F1-户内防中等腐蚀型F2-户内防强腐蚀型WF1-户外防中等腐蚀型WF2-户外防强腐蚀型TH-湿热带TA-干热带G-高原极数机座长度(S表示短机座、M表示中机座、L表示长机座)中心高第三次设计隔爆型异步电动机3.YB3电动机功率等级与安装尺寸的关系见表1。
表14.引用标准GB 156-2007 标准电压GB/ 755 -2000 旋转电动机定额和性能（idt IEC 60034-1:1996）GB/T 755.2-2003 旋转电动机（牵引电动机除外）确定损耗和效率的试验方法(IEC 60034-2:1972) GB/T 997-2008 旋转电动机结构型式、安装型式及接线盒位置的分类（IM代码）（IEC 60034-7:2001）GB 1971-2006 旋转电动机线端标志与旋转方向（IEC 60034-8:2002）GB/T 1993-1993 旋转电动机冷却方法（IC代码）GB 3836.1-2000 爆炸性气体环境用电气设备第1部分：通用要求（eqv IEC 60079-0:1998）GB 3836.2-2000 爆炸性气体环境用电器设备第2部分：隔爆型“d”（eqv IEC 60079-1:1990）GB/T 4772.1-1999 旋转电动机尺寸和输出功率等级第1部分：机座号56～400和凸缘号55～1080(IEC 60072-1:1991)GB/T 4942.1-2006 旋转电动机整体结构的防护等级（IP代码）分级(IEC 60034-5：2000)GB 10068-2000 轴中心高为56 mm及以上电动机的机械振动振动的测量、评定及限值（idt IEC 60034-14:1996）GB 10069.3-2006 旋转电动机噪声测定方法及限值第3部分：噪声限值（IEC 60034-9:1988）GB 11021 电气绝缘的耐热性评定和分级GB 18613-2006 中小型三相异步电动机能效限定值及能效等级JB/T 8158-1999 电压为660 V及以下单速笼型三相异步电动机的起动性能IEC 60034-12：2002 旋转电动机第12部分：单速三相笼型异步电动机起动性能IEC 60085 电气绝缘耐热性分级5.工作条件5.1 温度：环境空气温度随季节而变化，但最高不超过+35℃（煤矿井下）或+40℃（工厂），环境空气最低温度为-15℃；5.2 海拔：不超过1000m；注：当环境空气温度、海拔与上述规定不同时按GB755规定；5.3 湿度：最湿月月平均最高相对湿度为90%，同时该月月平均最低温度不高于25℃（工厂），煤矿井下最大相对湿度不超过95%；5.4 额定频率：50Hz；5.5 额定电压：220V、380V、220V/380V、660V、380/660V注：对频率、电压、环境空气温度、海拔等有特殊要求时，请在订货时提出。
5.6 工作制：S1，连续工作制。
6.结构特点6.1 电动机主接线盒位于机座的顶部，可以左右旋转满足用户不同出线方式的要求。
6.2机座号H160及以上电机设注排油装置，可以根据用户需要提供定子测温装置、轴承测温装置、加热器装置。
6.3 接线盒、机座、端盖和风罩的外形美观、样式新颖，并且有利于降噪和通风。
6.4 电动机采用F级绝缘，温升按B级考核。
6.5 电动机冷却方式为IC411，外壳防护等级为IP55。
6.6 适用于各种应用场合，如：“W”、“TH”、“WTH”、“F1”、“F2”、“WF1”及“WF2”，其中：W为户外防轻腐蚀；TH为湿热；WTH为户外湿热；F1为户内防中等防腐；F2为户内防强腐蚀；WF1为户外防中等腐蚀；WF2为户外防强腐蚀。
6.7 安装结构型式本系列电动机有三种基本安装结构型式及九种派生安装结构型式，见表2。
表2 安装结构型式及九种派生安装结构型式型号基本安装结构派生的安装型式采用IMB5型IMB3 采用IMB35型IMB3 IMB35 IMB5IMV1 IMV3 IMV5 IMV6 IMB6 IMB7 IMB8 IMV15 IMV366.9.2 最大径向力（对皮带轮传动系统）最大径向力：径向负载的最大允许径向力F0（单位：N）是基于以下前提条件而言的，即负载力的作用线(即皮带轮的中心)必须在自由轴伸的长度以内(长度为X)，长度X(mm)是从轴肩到F力作用线之间的距离。
因此，长度X max就是轴伸的总长度,50Hz情况下的最大径向力，基本结构型式见表4。
表4 50Hz情况下的最大径向力对照表8.技术数据380V/50Hz产品性能数据见表5。
表5表5（续）表5（续）表5（续）表5（续）0EE.138.183-2008 表6 机座带底脚、端盖上无凸缘的电动机数据单位：mm160EE.138.183-2008 表7 机座带底脚、端盖上有凸缘（带通孔）的电动机数据单位：mm180EE.138.183-2008 表8 卧式安装或立式安装，机座不带底脚、端盖上有凸缘（带通孔）的电动机数据单位：mm200EE.138.183-2008 10. 接线盒a）单位：mmb）接线盒内电源的接线端子数量及规格和接地端子规格数据见表10。
表10 接线端子数量及规格和接地端子规格数据0EE.138.183-2008 c）接线盒密封圈尺寸（用户进线电缆外径尺寸）。
根据电动机电流的大小，使用条件，正确选用电缆，进入接线盒中的电缆直径要与密封圈的孔径相符，橡套电缆、铠装橡套电缆用密封圈内径切有多个同心圆，可根据电缆直径选择密封圈内径，保证压上接线斗后使密封圈与电缆之间，密封圈与接线盒座间无间隙，密封圈示意见图22，主要尺寸见表11。
表11 橡套电缆、铠装橡套电缆接线盒用密封圈主要尺寸单位：mm表12 钢管布线电缆、铠装钢管布线电缆接线盒进线口处螺纹规格0EE.138.183-2008 11.订货须知订货时须注明电动机型号、极数、额定功率、额定电压、频率、安装结构型式、防爆标志、防护等级、接线盒进线方式（未注明进线方式默认为“橡套电缆进线”）与出线方式（一斗三端子、一斗六端子或二斗六端子未注明者按一斗三端子提供）等。
如需15kW、4P、380V、IMB3安装、防爆标志为ExdIIBT4、防护等级为IP55、橡套电缆进线、二斗六端子的电动机标注如下：YB3 160L-4P 15kW、380V、50Hz、IMB3、ExdIIBT4、IP55、二斗六端子。
对电动机的噪声等级、防护等级、轴承注排油结构、旋转方向、特殊环境等有特殊要求时，须在订货合同上注明。
本样本的技术数据容许有变动。
