房地产项目初步设计图纸要点审核
房地产项目的初步设计图纸对于项目的成功非常重要，因此需要对其要点进行审核。
以下是可能需要审核的要点：
1. 布局设计：初步设计图纸应该考虑到建筑物的方向，以免影响周围环境的光照和观感。
此外，还应确保建筑物能够利用周围资源，例如阳光、自然景观等。
2. 户型规划：初步设计图纸应为每个房间分配合适的空间，确保每个房间都有良好的可达性和在使用时的舒适性。
它还应该考虑分配公共设施和房屋设施的位置。
3. 缩尺比例：图纸应使用适当的缩尺并符合国家和地方的相关标准，以确保设计的彻底和准确性。
4. 建筑造价：初步设计图纸应考虑到建筑材料成本和相关现场施工费用，以确定建筑物的预算，并确保项目在可接受的成本范围内。
5. 安全和环境：初步设计图纸应考虑到建筑物应符合相关的安全要求，并且不会对周围环境造成负面影响。
这包括遵守当地建筑规章制度，考虑气候、环境和地形等。
6. 可访问性和通行性：初步设计图纸应考虑到驾驶，行人和无障碍通行。
特别是对于多层和高层建筑，需要提供适当的电梯和紧急通道，以确保安全和可访问性。
7. 设施和服务：初步设计图纸应考虑到需求，如车位、供水、供电、通讯网络和垃圾处理等。
这些要求可以在研究当地管道网络后得到适当的满足。
综上所述，房地产项目的初步设计图纸的要点是多方面的，需要注意所有细节方面的问题，以确保项目的成功。
1 / 1。
住宅施工图审查要点一、引言住宅施工图审查是建筑工程质量控制的重要环节，也是保障建筑安全性和合理性的关键步骤。
通过细致而全面的审查，可以预先发现并纠正设计中可能存在的问题，以防止因设计缺陷导致的施工困难或者质量安全隐患。
本文将探讨住宅施工图审查的要点，以期为相关审查工作提供参考。
二、住宅施工图审查的基本原则1、安全性：首要考虑因素是安全性，审查施工图是否符合建筑结构安全、防火安全等基本要求。
2、合法性：确保施工图符合国家及地方的相关法律法规和标准，包括环保、节能等方面的规定。
3、经济性：在满足安全性和合法性的前提下，尽可能提高设计的经济性，降低工程造价。
4、实用性：考虑施工图的实用性，确保施工过程的顺利进行，达到预期的建筑效果。
三、住宅施工图审查的要点1、图纸完整性：审查施工图的完整性，包括总平面图、各层平面图、立面图、剖面图、节点大样图等是否齐全，各种图纸是否对应一致。
2、结构设计审查：对结构设计的审查主要包括结构体系的选择和布置是否合理，荷载取值是否恰当，基础设计是否安全可靠等。
3、建筑节能审查：对建筑节能设计的审查主要包括保温材料的选择和布置是否合理，窗户、屋顶等部位的保温措施是否得当等。
4、给排水设计审查：对给排水设计的审查主要包括给排水管道的布置是否合理，卫生洁具的安装位置是否合适等。
5、电气设计审查：对电气设计的审查主要包括电线、电缆的选型和布置是否合理，照明、空调等设备的用电安全是否得到保障等。
6、施工可行性审查：考虑施工过程的可行性，包括材料的选择、施工工艺的确定等是否符合实际施工能力。
7、环保与节能审查：审查设计是否符合环保和节能要求，如噪音、废气、污水等的处理方式是否得当，节能设备的使用是否合理等。
8、图纸标注与说明审查：对图纸的标注和说明进行审查，包括图纸中的文字说明、图例、符号等是否清晰、准确。
9、图纸审核与审批：检查图纸是否有审核人员的签字和审批意见，以确保图纸的质量和合规性。

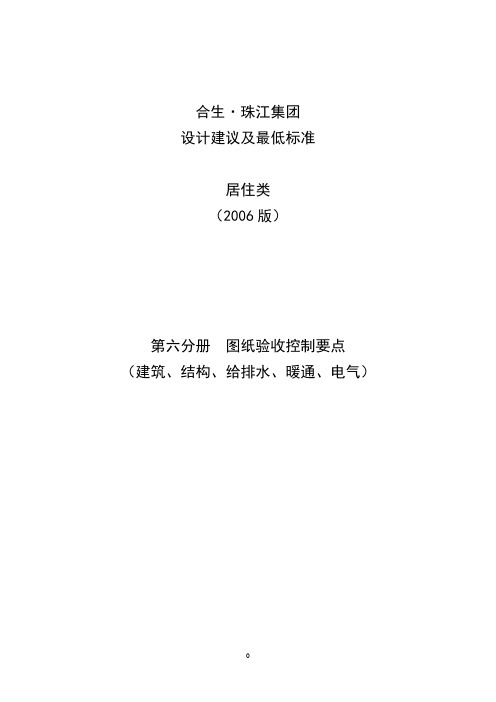

合生·珠江集团
设计建议及最低标准
居住类
（2006版）
第六分册图纸验收控制要点（建筑、结构、给排水、暖通、电气）
前言
为了适应集团在房地产领快速发展、日益壮大的需要，在营销定们准确的前提下，通过严格、细致的设计管理体系，保证项目从方案、初步设计到施工图设计阶段的技术把关工作有序、高效，消灭人为因素造成的设计质量差异，从而最大限度控制工作成本，彻底杜绝因设计造成的返工浪费。
特制定本标准来指导各地区设计管理部门的设计审查工作。
审图依据及目的：国家现行规范、政府规划部门设计要点及设计要求，最终实现控制成本的终极目标。
目录1 建筑专业验收标准
1.1初步设计审图要点
1.2施工图设计审图要点
2 结构专业验收标准
2.1初步设计审图要点
2.2施工图设计审图要点
3 给排水专业验收标准
3.1初步设计审图要点
3.2施工图设计图要点
4 暖通专业验收标准
4.1初步设计审图要点
4.2施工图设计审图要点
5 电气专业验收标准
5.1初步设计审图要点
5.2施工图设计审图要点
1 建筑专业
1.2施工图设计审图要点
2 结构专业
2.1初步设计审图要点
2.2施工图设计审图要点
一、基础
五、与其它专业图纸一致性
六、结构分析
3 给排水专业
3.1初步设计审图要点
3.2施工图设计审图要点
4 暖通专业
4.1初步设计审图要点
各系统审查意见分述如下：
①集中式空调系统（即遗憾空调系统）：
②通风防排烟系统
4.2施工图设计审要点
各系统审查意见分述如下：
①集中式空调系统（即中央空调系统）：。
住宅施工图审核要点一、总平面图审核审核小区人行出入口位置、车行出入口位置、人行流线设计是否影响首层住户、竖向出地面风井是否影响人行主要动线。
二、住宅单体审核1、审核各栋单体剖面关系是否清晰，沿街商业层高、住宅首层层高、架空层层高、标准层层高、屋顶机房层高、单栋建筑高度是否合适。
2、审核入户门前是否合理留有两边贴对联空间、入户门开启是否阻挡通道、入户门宽度是否统一，大于120㎡户型是否采用子母门。
3、审核电梯门、入户门、设备管井门、楼梯间疏散门、通道内疏散门高度是否统一。
4、审核同类型房间户内门是否统一，入户门与房间门洞高度是否统一，卧室门大小、卫生间门\厨房门大小是否大于750mm。
5、审核同类型房间外门窗，窗扇开启分隔是否满足规定要求，并尽量保留玻璃面宽的完整性；审核推拉门单扇宽度是否大于800mm、通往生活阳台外门净宽是否大于700mm。
6、审核外门窗应是否设置不小于100mm的墙垛，并应避开外墙管道，如外侧有设备管道，墙垛应不小于200mm。
7、审核外门窗的可开启面积不应小于其所在房间（包括厨房及卫生间）地面面积的10％。
计算时应注意：房间地面面积应包括落地凸窗部分；必要时可以减掉房间墙面抹灰层厚度；门窗可开启面积应扣除门窗框部分，折减系数按0.8考虑。
8、审核窗的执手高度是否符合人正常的使用高度，厨房窗开启的便利性与橱柜的关系，厨房窗开启执手可以设置手摇柄式。
9、审核是否落地窗是否设置100mm高反坎。
10、审核厨房洗菜盆与燃气灶之间是否预留不小于600mm的操作台面。
11、审核卫生间墙（除门洞外）根部是否做C20混凝土反坎，宽同墙厚，反坎顶标高H+0.15。
审核墙面防水高度是否根据规范要求设置、卫生间开门尽量不对马桶。
12、审核阳台栏杆是否设置横向杆件。
13、审核开向屋顶及露台的门，上方是否设置雨棚，且当雨棚挑板设置在砖砌外墙上时，根部应做150mm高混凝土反坎。
14、审核除外围护结构外墙及分户墙为200外，其余在满足隔声的前提下尽量设置100厚墙体。
设计图纸的审查与施工方案的修订要点设计图纸的审查与施工方案的修订是建筑工程中至关重要的环节。
设计图纸是建筑师将设计理念转化为具体施工方案的重要文档，而施工方案的修订则是根据实际情况对设计图纸进行合理调整的过程。
本文将从审查设计图纸的要点和修订施工方案的要点两个方面进行论述。
一、审查设计图纸的要点1.合法性审查设计图纸在审查前必须确保合法性。
审查人员应仔细核对图纸是否符合当地相关法规和标准，确保设计的合法性。
包括建筑结构设计是否符合规范、消防安全是否考虑充分、建筑物的外观是否违反法规等。
2.功能性审查审查设计图纸还需要考虑建筑物的功能性。
这包括对功能空间、布局、通行安排等方面的审查。
设计图纸中需要准确地标注空间尺寸和布置，以及通道和出口的合理安排等。
审查应注重实用性和舒适度，确保设计满足功能需求。
3.安全性审查安全性是设计图纸审查的核心要点。
审查人员必须检查图纸中的安全措施是否充分，是否满足建筑物的使用要求。
例如，是否设置了必要的安全设备和消防设施，是否考虑到人员疏散等紧急情况。
审查人员还需要检查建筑物的结构设计是否稳定，并确保满足安全要求。
4.可行性审查审查设计图纸还要考虑到施工的可行性。
审查人员需要对设计的可行性进行分析和评估，包括材料的可获得性、施工技术上的可行性等。
设计图纸中的构造和细节应符合施工实际，以确保图纸能够顺利转化为实际建筑。
二、修订施工方案的要点1.需求变更的修订施工过程中，需求变更是不可避免的。
修订施工方案时，必须及时反馈变更需求，并对图纸进行相应修改。
修订过程中需要注意与设计方的沟通，确保修订后的方案满足各方的需求。
2.技术优化的修订经过实践经验的积累，施工方案可能出现技术优化的空间。
修订施工方案时，可以提出优化建议，并对图纸进行改进。
通过技术优化，可以提高施工效率、减少材料浪费等。
3.协调冲突的修订施工过程中，各个施工环节之间可能存在冲突。
修订施工方案时，需要仔细排查各环节之间的协调问题，并对图纸进行相应调整以解决冲突。
房地产初步设计阶段图纸要点审核在房地产项目开发过程中，初步设计阶段的图纸审核是至关重要的环节。
这一阶段的图纸审核工作直接关系到项目的质量、成本、进度以及后期的施工可行性。
本文将详细阐述房地产初步设计阶段图纸要点审核的相关内容。
一、建筑专业1、总平面图核实建设用地红线、建筑控制线、道路红线等各类控制线的位置和尺寸是否准确。
检查建筑物的定位坐标、间距、朝向是否符合规划要求和日照标准。
评估场地的竖向设计，包括标高、坡度、排水方向等，确保场地排水顺畅，避免积水。
审查出入口的设置是否合理，包括人行出入口和车行出入口，以及与周边道路的衔接是否顺畅。
2、平面图核实各功能房间的布局是否合理，满足使用要求，如客厅、卧室、厨房、卫生间等的面积和尺寸是否适宜。
检查门窗的位置和尺寸，确保采光、通风良好，同时满足消防疏散要求。
关注交通流线的组织，包括楼梯、电梯、走廊等的设置是否便捷，避免交叉和拥堵。
审核建筑内部的隔墙布置，是否便于灵活分隔和使用。
3、立面图审查建筑外立面的风格、色彩、材质等是否与项目定位相符，具有美观性和协调性。
核实外立面的造型和线条是否简洁流畅，避免过于复杂导致施工难度增加和成本上升。
检查阳台、飘窗、空调机位等的设计是否合理，既满足功能需求又不影响建筑外观。
4、剖面图查看建筑物的层高、净高是否符合设计要求和使用功能。
核实楼梯、电梯的竖向尺寸和位置，确保其符合规范和使用要求。
审查各层楼板、梁、柱的关系，以及与设备管道的交叉情况。
二、结构专业1、基础设计评估基础选型的合理性，如桩基础、筏板基础、独立基础等，是否根据地质勘察报告和建筑物的荷载进行选择。
检查基础的尺寸、埋深、配筋等是否满足承载力和变形要求。
审核基础与周边建筑物、地下管线等的关系，避免相互影响。
2、上部结构核实框架结构、剪力墙结构、框架剪力墙结构等结构体系的选择是否合理，能否满足建筑的功能和抗震要求。
审查梁、板、柱的尺寸和配筋，确保结构的安全性和经济性。
绿城东方建设管理有限公司
企业标准
住宅类项目施工图审查要点
（2016年版）
2016-12-6发布 2017-01-01实施
绿城东方建设管理有限公司发布
前言
本标准旨在为了在工程施工前及过程中，全方位的审核施工图纸中存在的缺陷、错误及疏漏，提高施工图审图效率和审图质量，确保工程顺利开展。
本标准为首次发布，本标准为《绿城东方建设管理有限公司图纸审阅实施办法(试行)》补充文件。
本标准由产品管理中心起草并归口管理，起草人蒋笠泉&王琦（建筑、结构）、沈卓华&潘彦臻（景观）、何敏（精装修）。
附件1 :建筑专业施工图审查要点

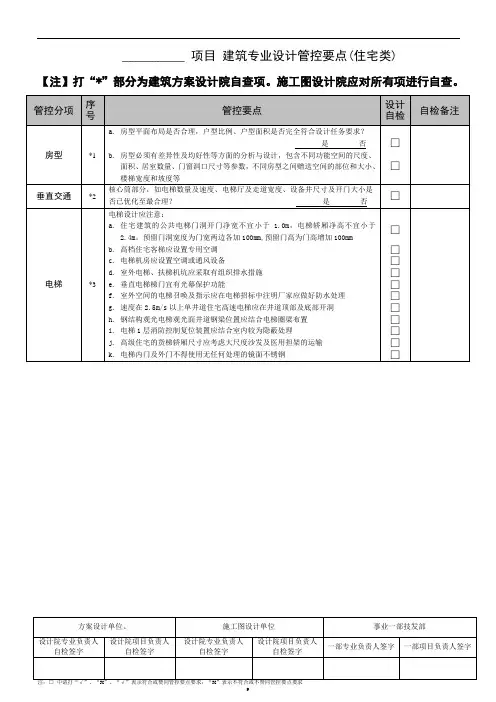

住宅类项目建筑专业施工图审查要点
备注：依据绿城标准，按项目定位，住房分级：豪华型（I）；舒适型（II）；经济型（III）；保障型（IV）
附件2:结构专业施工图审查要点
住宅类项目结构专业施工图审查要点
附件3:机电专业施工图审查要点（待制定）
附件4:精装修专业施工图审查要点
住宅类项目精装修专业施工图审查要点
住宅类项目精装修专业施工图审查要点
住宅类项目精装修专业施工图审查要点
附件5:景观专业施工图审查要点。
房地产图纸审查要点、关键部位把控及实施办法一、建筑专业（一）、建筑图总说明1、建筑设计概述审核内容：建筑物防火等级、屋面及地下室防水等级等影响质量及验收的指标是否合理和完整。
讲解内容：建筑面积、占地面积、地下层数、地上层数、高度、建筑结构形式、防火设计要求及住宅安全防范要求、地下室及屋面防水材料、防水层厚度、防水层遍数。
2、装饰做法审核内容：是否有各种材料做法一览表、各部位装修材料一览表，各房间用途及做法是否已表述清楚。
讲解内容：公共部位（墙、顶、地、电梯门套、楼梯踏步、踢脚线、栏杆扶手等装修材料做法）、各功能房间（消防水池间、控制室、水泵间、无负压间、换热站、坡道、排水沟盖板）的装修做法。
3、门窗表审核内容：组合窗（非标准窗）情况。
对一些组合窗、非标准窗表示不清楚，对组合窗及非标窗，应画出立面图，并应把拼接件、固定件、窗扇的大小、开启方式等内容标注清楚，如组合窗面积过大，要注明经有资质的门窗生产厂家设计方可，对门窗性能，如安全、防火、隔声、抗风压、保温、空气渗透、雨水渗透等技术要求应加以说明。
讲解内容：门窗尺寸、门窗材料、玻璃品种（安全玻璃要求）、玻璃厚度、固定位置、固定方法、开启形式和方向。
4、建筑材料审核内容：建筑材料表述是否完整、准确，是否对施工做法进行合理说明，是否与节能计算书中材料一致；核对墙体材料及砌筑要求、抹灰砂浆品种及配比，有无外墙防水措施；保温材料的选择对外墙建筑饰面做法有无影响。
讲解内容：内外墙材质、砂浆品种标号、外墙厚度、保温材质、保温厚度、不同材料分界位置（防火分隔带位置）说明、屋面保温层厚度、变形缝位置及材料、屋面排水檐沟形式及相关位置。
5、墙体预留洞口、管道井、有防水要求的房间审核内容：封堵有无明确说明，管井、墙面防水设计是否合理。
讲解内容：内烟道、通风井道封堵方法，相关墙地面做法及材料。
6、幕墙（含玻璃、金属、石材）工程、特殊屋面（金属、玻璃、膜结构等）、需二次设计和装修的工程审核内容：是否作了详细说明，是否合理。
房屋建筑工程图纸审查要点一、设计说明（一）整套施工图是否有设计总说明。
（二）设计人员是否将建筑工程设计类别、安全等级、抗震等级、结构工程使用年限、防火等级、防雷类别、电气负荷等及其特殊要求向施工人员作出交待。
（三）对目前尚无设计规范和施工技术标准的分项工程，设计单位是否提供了详细的设计依据及设计施工说明二、总平面图（一）检查定位坐标、场内坐标网、坐标原点或相应坐标点的位置是否明确。
（二）检查场内水准点位置、编号、高程是否清楚；室外设计地面标高是否明确；室外地形、地物、坡向及等高线的情况是否清楚。
（三）检查建筑区域内的道路、室外管线是否明确设计；建筑位置是否标识明确；其与原有建筑物的距离尺寸、布局等是否满足有关规范标准的规定。
（四）总平面图面上的圆形、弧形、非直角形及其他异形平面的设计，是否标注相应的数学数值。
（五）建筑的设计指标、指北针、风玫瑰图、主要入口位置、制图比例等是否齐全。
三、建筑施工图（一）检查总平面图中建筑的外形及角点坐标换算值是否与各平面图相一致；各平面图的分尺寸是否与总尺寸相符；总图室外标高是否与其施工图的剖面图相一致；复核施工图中所有异形平面及形体（圆形、椭圆、弧形、非直角形等）的数学计算值是否正确。
（二）检查总说明是否与本工程相符；所用的建筑材料是否符合本地区使用条件。
（三）检查楼梯平面尺寸与各层建筑平面相应位置尺寸是否相符；楼梯的踏步级数、步高及竖向尺寸是否与建筑剖面图层高相符；楼梯的最小步宽、最大步高尺寸、梯段净高、平台宽度及梯梁底距楼地面的净高是否满足相应规定。
（四）检查门窗的详图是否明确；门窗上口至结构梁或板底间如有竖向空隙，其设计处理是否明确；门的设计宽度是否符合相应规范的规定；门窗与墙体的连接构造是否合理。
（五）检查卫生间、厨房和窗台是否有防水构造措施；防水层的材料、防水道数和材料做法是否符合建筑物类别及防水层耐用年限对应的设防要求；检查预制楼板的端头缝、纵向缝处楼面面层及天棚底面等的防裂构造是否符合要求。
建筑专业住宅施工图审查要点
建筑专业住宅施工图审查是一项非常重要的工作，它不仅关系到建筑的质量和安全，也关系到建筑的成本和效率。
因此，在进行施工图审查时，需要关注以下要点：
1、规范符合性
审查施工图是否符合国家有关建筑法规和规范，如《建筑设计规范》、《建筑结构规范》等。
一旦发现不符合规范的情况，应及时提出修改意见。
2、结构安全性
审查施工图是否符合结构安全性的要求。
需要对结构计算书进行认真审核，确保结构的安全性和稳定性。
同时，还需要对结构施工过程进行监管，确保施工质量。
3、建筑功能性
审查施工图是否满足建筑功能性的要求。
需要对各个功能区域进行认真审核，确保建筑的实用性、舒适性和美观性。
4、施工可行性
审查施工图是否具有可行性。
需要关注施工工艺、施工流程、施工材料等方面，确保施工过程的顺畅和施工质量。
5、经济性
审查施工图是否经济合理。
需要关注建筑成本、施工周期等方面，确保建筑的经济性和可持续性。
总之，建筑专业住宅施工图审查是一项非常严谨和细致的工作，需要全面考虑各方面的因素。
只有认真审核施工图，才能确保建筑的质量和安全，同时也能够提高建筑的经济性和可持续性。
室内设计施工图纸要点审核确认表标准版一、图纸完整性1、封面项目名称、地点、设计单位、日期等信息是否准确齐全。
2、目录图纸目录是否清晰，所列图纸是否完整，包括平面图、剖面图、立面图、节点详图、电气图、给排水图等。
3、设计说明对设计理念、材料选择、施工工艺、技术要求等的说明是否详细、准确、易懂。
4、材料表所用材料的名称、规格、型号、颜色、品牌等是否明确。
二、平面图审核要点1、原始平面图房屋的原始结构尺寸是否准确，包括墙体厚度、门窗位置及尺寸、梁柱位置及尺寸等。
房屋的朝向、标高、定位轴线等标注是否清晰。
2、平面布置图家具、设备的布置是否合理，是否满足使用功能和人体工程学要求。
通道宽度是否符合规范，是否便于人员通行和活动。
空间划分是否明确，各个功能区域的面积比例是否恰当。
3、地面平面图地面材料的种类、规格、拼花图案等是否标注清楚。
地面标高的变化是否合理，是否与其他空间衔接顺畅。
4、天花平面图天花造型的尺寸、形状、位置是否准确。
灯具的类型、位置、数量是否合理，是否满足照明要求。
空调风口、消防喷头等设备的位置是否标注清晰。
三、剖面图审核要点1、墙体剖面图墙体的构造做法是否符合要求，包括砌体材料、保温层、防水层等。
墙体内的电气管线、给排水管道的布置是否合理，是否有交叉冲突。
2、楼梯剖面图楼梯的踏步高度、宽度、级数是否符合规范。
楼梯的扶手高度、形式是否安全合理。
3、特殊部位剖面图如厨房、卫生间、阳台等特殊部位的剖面图，其防水处理、排水坡度等是否符合要求。
四、立面图审核要点1、主要立面图墙面的装饰材料、颜色、纹理等是否与平面布置图一致。
门窗的样式、尺寸、开启方式是否正确。
墙面的造型、线条、凹凸关系等是否表达清晰。
2、次要立面图对于一些不太重要的立面，也应进行简单审查，确保没有明显的错误或遗漏。
五、节点详图审核要点1、墙地面节点墙地面交接处的处理方式是否合理，如踢脚线、门槛石等。
不同材料之间的收口方式是否美观、牢固。
【设计管理】住宅施工图图纸会审要点在住宅项目的建设过程中，施工图图纸会审是一个至关重要的环节。
它不仅能够提前发现设计中存在的问题，避免施工过程中的返工和延误，还能保证工程质量，降低成本，提高项目的整体效益。
下面，我们就来详细探讨一下住宅施工图图纸会审的要点。
一、建筑专业1、总平面图核实建筑定位坐标、标高与周边环境的关系，包括道路、管线、相邻建筑物等。
检查消防车道、消防登高面的设置是否符合规范要求。
确认出入口位置、数量及与城市道路的连接是否合理。
2、平面图房间布局是否满足使用功能，如卧室、客厅、厨房、卫生间等的尺寸和比例是否恰当。
门窗的位置、大小和开启方式是否合理，是否满足通风、采光要求。
墙体的布置是否符合结构要求，是否存在短肢剪力墙等不合理的情况。
楼梯、电梯的位置、数量和尺寸是否符合规范，疏散通道是否畅通。
3、立面图建筑外立面的造型、色彩、材质是否与效果图一致。
外窗、阳台、栏杆等的形式和尺寸是否协调美观。
外墙保温、装饰线条等的做法是否明确。
4、剖面图建筑物各层的层高、净高是否符合要求。
梁、板、柱的关系是否清晰，是否存在梁碰头、影响使用空间的情况。
楼梯的踏步高度、宽度是否符合规范。
二、结构专业1、基础部分根据地勘报告，检查基础选型是否合理，如桩基础、筏板基础、独立基础等。
基础的埋深、尺寸、配筋是否满足承载力和变形要求。
地下室防水、抗浮设计是否符合规范。
2、上部结构梁、板、柱的尺寸和配筋是否合理，是否存在超筋、少筋现象。
剪力墙的布置是否均匀合理，对建筑功能的影响是否最小化。
结构缝的设置是否符合规范要求，能否有效解决不均匀沉降和温度变形问题。
3、节点详图梁柱节点、剪力墙边缘构件、楼梯节点等的详图是否清晰准确，钢筋的锚固和连接方式是否明确。
预埋件、预留孔洞的位置和尺寸是否标注清楚。
三、给排水专业1、生活给水系统水源的接入方式、管径和压力是否满足要求。
给水管的布置是否合理，是否与电气桥架、暖通管道等存在冲突。
